使用说明书
BPB-2×22/192X
蓄电池电机车用隔爆型变频器安装、使用产品前请仔细阅读该项使用说明书
目录
一、用途-------------------------------------------------------------------------------2
二、产品型号、名称和标志---------------------------------------------------------2
三、使用环境条件---------------------------------------------------------------------2
四、主要技术参数---------------------------------------------------------------------2
五、基本结构---------------------------------------------------------------------------3
六、电路及工作原理------------------------------------------------------------------4
七、安装及使用---------------------------------------------------------------------4
八、维护及注意事项------------------------------------------------------------------4
九、产品的成套性------------------------------------------------------------------9
十、产品的运输及保管---------------------------------------------------------------9 十一、质量保证-----------------------------------------------------------------------9 十二、环境保护要求-----------------------------------------------------------------9十三、订货须知-----------------------------------------------------------------------9 十四、司控操作说明--------------------------------------------------------------9
BPB —2×22/192x
隔爆型变频器
1. 用途
变频器用于蓄电池式工矿电机车，作变频调速控制用，完成机车起动、加、减速、制动等调速控制功能。
产品执行标准：GB 3836.1-2000 爆炸性气体环境用防爆电气设备第一部分通用要求
GB 3836.2-2000 爆炸性气体环境用防爆电气设备第二部分隔爆型“d”
2. 产品型号、名称和标志
变频器的型号
B P B—□ / □
额定输入电压（V）
额定输出功率（KW）
变频器
隔爆型
牵引用
产品类型：矿用隔爆型，标志“ExdI”
3. 使用环境条件
变频器在下列环境条件下应能正常工作：
a) 海拔高度不超过1000m (当运行地点的海拔高度大于1000m时，其负载能力应按GB/T3859.2—
1993 附录B 的曲线修正）；
b) 周围环境温度不超过+40℃，24 h 内的平均温度不超过+35℃，最低环境温度不低于－20℃；
在不工作期间（包括运输和贮存）最低环境温度不低于-40℃；
c) 周围空气最大相对湿度不大于90%（相当于空气＋25℃时）；
d) 在具有瓦斯或煤尘爆炸性气体混合物的煤矿井下；
e) 在无腐蚀金属和破坏绝缘的气体及蒸汽的环境中；
f) 无剧烈震动和冲击，垂直倾斜度不超过5％的固定场所；
g) 有防雨、防雪、防溅等措施的场所。
4．主要技术参数
4.1 变频器的主要技术参数见表1
4.2 变频器输出的额定频率稳定精度为5% ；
4.3 冷却方式：空气自冷；

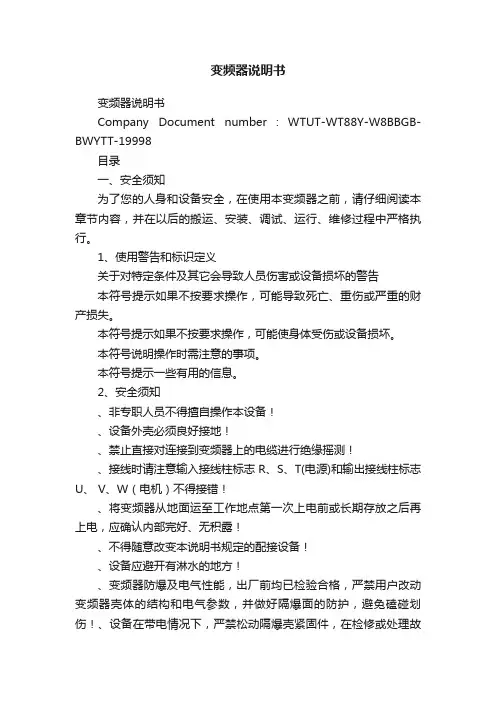

变频器说明书
YTB-S2系列交流电机变频调速器使用说明书 概述 YTB-S2系列变频器是我公司在YTB-S1的基础上改进而来,它保持了原有的优点,改善了运行性能, 增加了直流制动功能,及其它附属功能. 使调速更可靠，应用更广泛.，采用先进的SMD工艺,严格的出厂质检，能够满足用户的多种使用要求． 开箱检查 1 确认在运输过程中是否造成损坏。 2 检查变频器的铭牌以确定在您手中的产品就是所订货品。 3 检查包装箱内含变频器本体一台，使用说明书一份，出厂合格证一张及其它选购品。 安装与结构
为了提高散热效果，应垂直安装变频器，安装底板应为铁质或为其它阻燃耐热材料，并留有足够的 通风空间(周围至少留有12CM以上的空间). 2.接线 打开接线盖板，即可看到主接线柱和控制用接线柱。端子说明见表二。 位置排列如图3, 图4为典型接线图. 2 进线端应接有同容量以上的接触器或空气开关，以便紧急时立即切断电源。 3. 电源输入端R , S, T端与变频器输出端U,V,W端千万不能接错,否则将损坏变频器. 4. 变频器输出端（U,V,W）不允许接继电器，补偿电容器，否则将损坏变频器。 5. 变频器外壳应接地，以保证人身安全。 6. 变频器内有高电压,切勿以手触摸,断电后,高压需一定时间释放, 因此维修检查时, 要待接线盖板下LED 指示灯完全熄灭后方可进行. 7. 当使用60Hz以上输出频率时,请事先对电机及负载的安全性充分确认. 8. 长期不用时, 请务必切断变频器供电电源. 注意事项 1. 产品出厂时，已将内部按键作为默认频率设定方式。另外两种方式(0-10mA输入方式和外部电 位器方式) ,请参见典型接线图，选择其一接线，并使频率设定方式开关K设置在相应位置。 2. 外接型的外引控制盒,外引电位器以及外接控制线与主机的连线应远离电磁线,动力线等强电磁磁 干扰性的场所. 以免影响变频器的正常工作.. 3.本机分为普通型与外接型两种，后者通过9针D型插座将主机与外接操作盒相连，外接操作盒自 带频率设定电位器，主机体外形尺寸请参见图2。外引操作盒外形尺寸请参见说明书后附图. 4.用单相（220V）变频器驱动标称为380V,星形接法的电机时，应将电机绕组从星形接法改接成 三角形接法。以使电机达到额定功率。否则只能降额使用。
产品说明 GS系列通用变频器是用于控制三相交流电动机速度的变频器系列。本系列有多种型号，额定功率范围从750W 到315kW的G型机（恒定转矩控制方式）或者P型机（可变转矩控制方式），供用户选用。 本变频器由高性能32位DSP微处理器控制，并采用具有现代先进技术水平的绝缘栅双极型晶体管（IGBT）作为功率输出器件。因此，它们具有很高的运行可靠性和功能的多样性。其脉冲宽度调制的开关频率是可选的，因而降低了电动机运行的噪声。全面而完善的保护功能为变频器和电动机提供了良好的保护。 1.1铭牌说明及命名规则 从包装箱取出变频器，检查产品铭牌，确认变频器型号，产品是否与定货单相符，机器是否有损坏，如有疑问或产品损坏，请与当地经销商联系。 铭牌说明： 变频器型号 输入电压相数、电压及频率 输出视在功率及电流 产品序列号 图1.1 铭牌示意图 命名规则：
1.2 GS系列变频器技术规范 GS系列变频器适用电机功率范围为：0.75～315kW。 1.2.1技术规范 项目规范 电源额定输入电压 （V） 三相380V +15%/-20%,50～60Hz±5% 输出额定输出电压 （V） 三相380V（与输入电压有关，可通过参数设置） 适用电机功率 （kW） 1.5 3.7 7.5 15 22 37 55 93 132 185 220 280 0.75 2.2 5.5 11 18.5 30 45 75 110 160 200 250 315 额定输出电流 （A） 3.8 9.0 17 32 45 75 112 176 253 355 426 540 2.1 5.1 13 25 37 60 91 150 210 304 380 480 610 最大过载电流 G型（200型）：150% 1分钟，180% 2秒 P型（216型）：120% 1分钟，150% 2秒 控制及运行 频率控制范围0～400Hz 输出频率精度0.01Hz 调速范围1：100 控制方式直线VF控制/多点VF控制/节能控制/磁通电流控制/转矩控制转矩提升手动转矩可调/自动转矩提升 启动转矩 G型：0.5Hz时150％的额定转矩 P型：0.5Hz时100％的额定转矩 电压/频率特性基本电压10V～440V可调，基本频率8Hz～400Hz可调 加、减速曲线直线和任意可调曲线，0.1～3200.0秒连续可调 频率设定输入 操作盒键盘、操作盒电位器、计算机、0～10V信号、4～20mA信 号及其组合 输入端子指令信 号 运转、正/反转、点动、多段速度、自由停车、复位、电压/电流 信号输入切换 输入端子 八个数字输入端子，其中一个可用作高速脉冲输入（0～50kHz） 二个模拟输入端子，一个只接收电压信号（0～10V），另一个可以 接收电压（0～10V）或电流信号（0～20mA） 输出端子 两个数字输出端子，其中一个可用作高速脉冲输出（0～50kHz） 二个模拟输出端子，可以输出电压信号（0～10V）或电流信号（0～ 20mA） 一个继电器输出 标准功能 电流限幅、手动转矩提升、自动转矩提升、自动稳定输出电压 （AVR）、转速追踪、启动直流制动、停车直流制动、瞬时停电再 起动、自动故障复位、频率上下限限制、跳跃频率功能、自动转 差补偿（转速补偿）、载波频率自动调整、自动节能运行、音调调 节、加减速模式可调、频率表和电流表输出、简易一拖二供水功 能、七段多段速度运行、程序运行、纺织用摆频功能、闭环PID 调节控制、注塑机节能改造（需配信号采集板） 保护功能 过压、欠压、外部故障、过流、电流限幅、过热、电子热过载继 电器、防过压（流）失速、数据保护 显示本机操作盒 参数设定：查看修改参数 运行显示：显示输出频率、输出电压等13种运行状态参数 故障显示：显示故障代码 计算机 通过内置串行通讯口与计 算机通讯 功能代码、数据、状态、图形
工贸行业使用危险化学品安全管理指导手册 --使用岗位安全要求
危险化学品车间使用岗位安全要求 危险化学品所具有的理化性质，及其危险特性。在使用时须具备相应的要求，保障危险化学品正常使用，不发生生产安全事故。 一．使用易燃液体的安全要求 1.分装时安全注意事项 1）工具的选用 ◆盛装易燃液体的金属容器在开启盖子时，必须使用防爆型的开启工具。禁止使用铁质（或碰撞能产生火花）的工具。
◆使用抽料泵取料时，须使用金属管的抽料泵，连接的软管须是防静电型的。 ◆使用漏斗分装时，须使用金属漏斗。 ◆分装容器上须贴上该危化品的“化学品安全标签”。
◆在泵料或搅拌时，金属容器、搅拌设备、抽料泵、搅拌桶必须可靠接地。 ◆车间的危化品（易燃易爆的）建议使用防爆柜存放。
2）人员的要求 ◆操作人员在作业时，须消除静电。 ◆禁止穿化纤服，须穿棉质服装或防静电服装。 ◆因易燃液体具有易挥发性、毒害性，操作人员必须佩戴相应的劳动防护用品（防护口罩、防护手套、护目镜等）。
2.使用注意事项 1)在使用岗位按相关的法规、标志设置警示标志、危害告知牌、操作规程。 2)操作人员须经岗前培训，并考核合格后才能上岗。作业时必须按安全操作 规程作业，必须佩戴使用相应的劳动防护用品。 3)在大剂量使用时(如喷涂、浸漆、印刷等工艺)，因是非密闭生产工艺，所 以作业场所必须符合相应的安全生产条件： a)电气设备必须防爆； b)有符合要求通风装置或抽排装置； c)装设可燃气体浓度探测报警器； d)机械设备必须可靠保护接地； e)配置足够的消防器材工具、防毒面具等； 3.安全管理要求 1)每个使用危险化学品的车间必须安排专人管理危险化学品。危险化学品管 理员必须经过培训考核合格后，持证上岗。 2)危险化学品管理员负责车间危险化学品的领取、分装、发放、废弃物回收、 车间危化品使用台账。 3)车间每次领取的量不超过整个车间危化品一昼夜的用量。 4)岗位每次领取的量不超过当班的最大使用量。 5)岗位使用的分装容器必须使用专用的危化品容器，并在瓶身贴相应危化品 的安全标签。 6)禁止使用饮料瓶盛装危险化学品。 7)岗位当班下班时使用不完的危化品应交于危化品管理员集中放置管理，岗
YTB-S2系列交流电机变频调速器使用说明书 概述 YTB-S2系列变频器是我公司在YTB-S1的基础上改进而来,它保持了原有的优点,改善了运行性能, 增加了直流制动功能,及其它附属功能. 使调速更可靠，应用更广泛.，采用先进的SMD工艺,严格的出厂质检，能够满足用户的多种使用要求． 开箱检查 1 确认在运输过程中是否造成损坏。 2 检查变频器的铭牌以确定在您手中的产品就是所订货品。 3 检查包装箱内含变频器本体一台，使用说明书一份，出厂合格证一张及其它选购品。 安装与结构 1.安装 为了提高散热效果，应垂直安装变频器，安装底板应为铁质或为其它阻燃耐热材料，并留有足够的通风空间(周围至少留有12CM以上的空间). 2.接线
打开接线盖板，即可看到主接线柱和控制用接线柱。端子说明见表二。 位置排列如图3, 图4为典型接线图. 2 进线端应接有同容量以上的接触器或空气开关，以便紧急时立即切断电源。 3. 电源输入端R , S, T端与变频器输出端U,V,W端千万不能接错,否则将损坏变频器. 4. 变频器输出端（U,V,W）不允许接继电器，补偿电容器，否则将损坏变频器。 5. 变频器外壳应接地，以保证人身安全。 6. 变频器内有高电压,切勿以手触摸,断电后,高压需一定时间释放, 因此维修检查时, 要待接线盖板 下LED 指示灯完全熄灭后方可进行. 7. 当使用60Hz以上输出频率时,请事先对电机及负载的安全性充分确认. 8. 长期不用时, 请务必切断变频器供电电源. 注意事项 1. 产品出厂时，已将内部按键作为默认频率设定方式。另外两种方式(0-10mA输入方式和外部电位器方 式) ,请参见典型接线图，选择其一接线，并使频率设定方式开关K设置在相应位置。 2. 外接型的外引控制盒,外引电位器以及外接控制线与主机的连线应远离电磁线,动力线等强电磁磁干扰 性的场所. 以免影响变频器的正常工作.. 3.本机分为普通型与外接型两种，后者通过9针D型插座将主机与外接操作盒相连，外接操作盒自 带频率设定电位器，主机体外形尺寸请参见图2。外引操作盒外形尺寸请参见说明书后附图. 4.用单相（220V）变频器驱动标称为380V,星形接法的电机时，应将电机绕组从星形接法改接成 三角形接法。以使电机达到额定功率。否则只能降额使用。 运行与操作 1. 用户在上电前须仔细检查接线是否正确，牢固，上电后，数码管陆续显示“8888”-- ->“额定电压值”-→“额定电流值”--→“预设定的运行频率值(闪烁显示)”。按“RUN”键运行。按“STOP”停止。 运行中,数码管显示用户预设定的内容 (输出频率 /转速 /计数值/ 定时值等, 具体见参数 ) 按上升键或下降键可增减输出频率（按键方式）。按下“MODE”键, 则保存当前设定的频率值（按键方式）。在异常状态下，数码管显示错误代码。
变频器综合实验箱操作简介 三菱变频器D700型 参数设置基本步骤
变频器综合实验箱基本功能介绍 PLC 触摸屏模块变频器模块及变频器控制对象 特殊功能模块操作面板以及功能模块
变频器模块控制开关排列及操作方法简介 实验箱 总电源开关变频器调速及正反转控制开关。 注意：此开关是三位开关，在中间位是停止，向上是手动控制，向下可由PLC自动控制。 变频器操作面板
单位显示：LED 显示该单位时灯亮，两灯都不亮时显示的是电压值 变频器设置的基本步骤 LED 显示：显示频率，参数编号等 RUN ：有运行信号时亮灯 或闪烁 MON ：监视模式时亮灯PRM ：参数设定模式时 亮灯 PU ：PU 模式时灯亮EXT ：外部运行模式 时灯亮 NET ：网络运行模式 时灯亮 M 旋钮：用于变更频率的设定值、参数的设定值 MODE ：用于切换各种设定模式，与【SET 】配合可设定变频器参数 RUN ：在PU 模式下可启动变频器 SET ：运行时可在Hz 、A 、V 间顺序切换 PU/EXT ：用于切换PU 与外部运行模式。PU ：面板运行模式。EXT ：外部运行模式 注：以上均为简单说明，详细请看说明书 STOP/RESET:停止运行指令 变频器操作面板介绍
开机检查步骤： 首先检查控制开关，让其均处于中间位。 然后打开电源。此时操作面板的这些灯会亮。若ＰＵ灯不亮，请按【ＰＵ／ＥＸＴ】 若仍是不亮就要进入参数设置使Ｐｒ.79=1 详细方法， 见后续设 置步骤
参数设置方法： 开始参数设置前先检查PU 灯是否亮，若亮可以进行如下操作。若PU 灯不亮而前述方法无效，则就需要将“参数Pr.79”设为 1 具体操作步骤如下。 以“参数全部清除ALLC=1”为例再次演示参数设置的步骤。 全部参数设置完毕后按【MODE 】退出，详见如下步骤。接通电源后，面板应有如下显示进入参数设置模式后，先旋转旋钮，选择P .79，按【SET 】一次出现2，再转动旋钮，选择1，按【SET 】一次，1和P .79闪烁，3秒内再次按【SET 】确定。然后再次按【SET 】进入参数选择，液晶显示P .125。 重复上述步骤，先旋转旋钮， 选择ALLC ，按【SET 】一次出现0，再转动旋钮，选择1，按【SET 】一次， 1 和ALLC 闪烁， 3 秒内再次按【SET 】确定。然后再次按【SET 】进入参数选择，液晶显示ER.CL 。 1.按【MODE 】，出现P .0或其它参数 2.旋转旋钮，参数出现变化当设置完所有给出的参数后，要退出参数设置，进入监控状态。按【MODE 】一次，显示屏显示E －－－表示参数设置正确；然后再按一次【MODE 】退出参数设置，一般显示0.00Hz 。设置完成，变频器可以运行。如出现别的字符可能是变频器报错，需消除报错原因后才能运行。
BXK51-□系列隔爆型电气控制箱 使 用 说 明 书 目次
1、概述 (1) 1.1产品特点、主要用途及使用范围 (1) 1.2品种及规格 (1) 1.3型号的组成及代表意义 (1) 1.4控制箱防爆标志含义 (1) 1.5使用环境条件及工作条件 (2) 2.主要结构特征及原理 (2) 2.1结构 (2) 2.2内部结构及控制方式 (3) 3. 主要技术特性和参数 (3) 3.1 主要技术特性 (3) 3.2 主要技术参数 (4) 4.外形尺寸、安装尺寸 (4) 5.安装和调整 (5) 6.使用、操作 (8) 7.养护、维修 (8) 8.故障分析及排除 (9) 9.运输、储存 (11)
1、概述 1.1产品特点、主要用途及使用范围 BXK51-□系列隔爆型电气控制箱（以下简称控制箱），防爆性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，防爆标志为ExdⅡBT4。主要用于含有ⅡA、ⅡB级，T1～T4组爆炸性气体环境的1区、2区工作场所，在交流50Hz，额定工作电压460/380 V，额定工作电流≤200A的线路中，作为控制电机的起动、停止。 控制箱具有较高分断能力，具备限流、过载和短路保护功能。 1.2品种及规格 1.2.1控制箱按主回路额定工作电流分： 200A、160A、100A； 1.2.2控制箱按支回路（或控制回路）额定工作电流：10A、16A、25A、40A、63A、100A、160A； 1.2.3控制箱按回路数分：1回路、2回路、3回路、4回路、5回路等。 1.3型号的组成及代表意义 1.4控制箱防爆标志含义 Ex d ⅡB T4 1
1：启动2：停机3：激活给定参数设置4：正转 5：反转6：故障复位7：本地控制/远程(外部)控制1：如何启动，停机，改变运转方向 1：按（显示状态行）2：按（切换为本地模式：在显示屏第一 行没有字母L）3:按（停机）4：按（启动）5：按（反向运转）6：按（正向运转） 2：如何设置转速给定值 1：按（显示状态行）2：按（切换为本地模式：在显示屏第一行没有字母L）3：按（进入给定参数功能）4：按（慢速改变）或者 按（快速改变）5：按（）（保存给定值） 3：如何选择在显示屏幕上的实际信号 1：按（进入实际信号显示模式）2：按（选择某一行，光标选择的地方就是你选择的地方）3：按（进入实际信号的选择功能）4：按（选择一个实际信号）或者按（改变实际信号组）5：按（确认并返回实际信号显示模式）或者按（取消所作选择，恢复原设置） 4：如何显示实际信号的全称 1：按保持（显示3个实际信号的全称）2：释放（返回实际信号选择模式）5：如何查看和清楚故障记录：注：故障或警告正在发生，则不能清楚故障记录 1：按（进入实际信号显示模式）2：按（进入故障记录显示功能）3：按（选择上条或下条故障/警告记录）4：按（清楚故障记录）5：按（返回实际显示信号） 6：如何显示和清楚当前故障记录 1：按（显示当前故障记录）2：按（将故障复位） 7：如何选择一个参数并改变参数值 1：按（进入参数模式）2：按（选择一个参数组）3：按 （在组内选择一个参数）4：按（进入参数设置功能）5：按（慢 速改变数字及文字）或者按（快速改变数字值，仅对数字）6：按 （储存新的参数值）或者按（为了取消新的设置并恢复原有设置，按任意一个模式选择键退出，并同时进入相应的模式） 8：启动向导的启动，浏览，退出 1：按（进入功能模式）2：按（从列出项中选择一个任务或功能项）或者按（翻页，以便显示更多的操作向导/功能项）3：按（进入所选任务）4：按（接受并继续）5：按（接受并继续） 6：按（慢速传调整动参数）或者按（快速调整传动参数）7：按（确认新值并进行下一步操作）或者按（取消设置并返回上一步）8：按+ （取消并退出） 9：如何将数据从传动单元上传至控制盘 1：按（进入功能模式）2：按（进入包含上传，下载和调节亮度功能的页面）3：按（选择上传功能：UPLOAD）4:按（执行上传功能） 5：按（切换至外部控制，在显示屏第一行没有L显示）6：断开控制盘的连接，连接到要接受数据的目标传动单元 10：如何将数据从控制盘下载至传动单元 1：将存有上传数据的控制盘连接到传动设备2：按（切换至本地控制模式） 3：按（进入功能模式）4：按（进入包含上传，下载和调节亮度功能的页面）
防爆柜安全使用规范 1.防爆柜应放置在平整的地面，周围无杂草和易燃物，经常打扫，地面无漏撒 物品，保持地面清洁卫生。 2.化学品储存场所应设置安全警示标志。防爆柜内存放的化学品均应有安全技 术说明书，并进行张贴公示。化学品使用人员应熟悉储存危险化学品种类、特性、储存地点、事故的处理程序及方法。 3.防爆柜储存场所的温度、湿度应严格控制，保证干燥、通风、避光，远离火 源、热源、电源并经常检查，发现变化及时调整。 4.燃油车、电瓶车不得在化学品储存区5米范围内停放或通行。 5.将化学品放置到防爆柜内时，应严格检验物品质量、数量、包装情况、有无 泄漏。 6.防爆柜应可靠接地，以便及时导走柜体所积聚的静电。 7.防爆柜层板上所放置的物品不能超过层板的承重极限。层板若有多层，在放 置物品时，应当将较大或较重的物品放在下面的层板上，将较小或较轻的物品放在上面的层板。 8.应打开位于防爆柜两侧排气口，以排除因挥发而在柜体内积聚的易燃液体。 9.严禁在柜体附近使用打火机、动火、切割等任何可能引起燃烧爆炸的操作行 为。 10.严禁在柜子存放的场所吸烟、乱扔烟火或丢弃其他正在燃烧的物体。 11.任何人不得损坏柜体上安装的任何门锁或强行开锁，保护好柜体、防止碰撞、 刮擦或腐蚀性化学液体对柜体的喷溅，以免碰伤碰坏柜体或破坏柜体上的涂层。 12.严禁将强腐蚀性化学品放在防爆安全柜内。不得与不同性质物品混存。当物 品性质未弄清时不得混放。 13.防爆柜应安排专人负责管理，门开启后应及时关闭锁定，严禁柜门长时间敞 开，以避免火源进入柜体。钥匙应专人妥善保管，严禁非管理人员随意开启。 管理人员应做好出入库核查登记，至少每周对防爆柜开展安全检查，定期检查封口是否严密，有无挥发或渗漏，有无变色、变质或沉淀现象等，如发现异常应及时处理。 14.装卸、搬运危险化学品时应按照有关规定进行，做到轻装、轻卸，严禁摔、 碰、撞击、拖拉、倾倒和滚动，操作中轻搬轻放、防止摩擦和撞击。各项操作不得使用沾染异物和能产生火花的机具。 15.储存区应设置、配备足够的消防设施和器材仓库的消防设施、器材，应当有 专人管理，负责检查、保养、更新和添置，确保完好有效。对于各种消防设施、器材严禁圈占、埋压和挪用。 16.禁止在化学品储存区域周边堆积可燃物品。废弃的化学品包装容器不得任意 抛弃，需集中定点存放，交由有资质单位回收。
. 第一章安全注意事项与检查 1.1 安全注意事项 ●绝不可将交流电源接至变频器输出端U、V、W等端子。 ●在接通电源后，不可实施配线，检查等作业。 ●关闭电源，在键盘显示熄灭后5分钟之内，请勿触摸机内电路板及 任何零部件，且必须用仪表确认机内电容已放电完毕，方可实施机内作业，否则有触电的危险。 ●人体静电会严重损坏内部MOS场效应电晶体等，未采取防静电措 施时，请勿用手触摸印刷电路板及IGBT等内部器件，否则可能引起故障。 ●使用时，变频器的接地端子（E或〨）请依据国家电气安全规定和 其它有关标准正确、可靠的接地。 ●本装置在通电后,请勿接触内部线路板及其元器件,以免触电危险。 ●请勿以拉闸方式（断电）停机，等电机运行停止后才可断开电源。 ●符合CE标准必须增加选购输入滤波器附件。 特别注意： 只有训练有素的人员允许操作本装置，使用前请详细阅读本说明书中有关安全、安装、操作和维修部分。本设备的安全运行取决于正确的选型、安装、操作和维护！ ..
1.2 开箱之后检查 烁普SP500系列变频器在出厂之前均已经过测试和品质检验。在购买后，开箱之前请检查产品的包装是否因运输不慎而造成损伤，产品的规格、型号是否与订购之机种相符。如有问题，请联络本公司或经销厂商。 ●检查内部：含本机、使用说明书一本、保修卡一张。 ●检查变频器侧面的铭牌，以确定您手上的产品就是所订购之产品型号说明：
. 第二章安装及配线 2.1 使用环境 （1）环境温度-10℃—40℃； （2）避免震动； （3）避免高温多湿且无雨水滴淋，湿度小于90%RH（不结露）； （4）防止油、盐及腐蚀性气体侵入； （5）防止水滴、蒸气、粉尘、灰尘、棉絮、金属细粉的侵入； （6）防止电磁干扰、远离干扰源； （7）禁止使用在易燃性、可燃性、爆炸性气体、液体或固体的危险环境。 2.2 安装方向与空间 变频调速器要安装于室内通风良好的场所，并采用壁挂式或立柜式。并与周围相邻物品或挡板（墙）必须保持足够的空间。如下图所示： ..
三菱变频器d700说明书 所谓的初使化操作就是变频的恢复出厂值操作。三菱变频的参数D700变频器参考PR999参数后面的：PR.CL ,ALLC,PR.CH参数.其中ALLC是全部清除参数。多段速操作很简单，只要正确设置变频的4，5，6号参数。在电路方面，连接上COM与RH，RM，RL即可。RH是高速，RM是低速，RL是低速。 1．在0.5Hz情况下，使用先进磁通矢量控制模式可以使转矩提高到200%(3.7KW以下)。 2．先进的自学习功能。 3．短时超载增加到200%时允许持续时间为3S（以前的产品超载200%时只允许持续0.5S以内），误报警将更少发生。 4．提供标准USB接口（迷你-B连接器）。在没有USB-RS-485转换器的情况下变频器也能很方便的和计算机进行连接。(变频器设置软件)与变频器的数据交互功能，可以简化变频器的调试和维护。另外, USB的高速图表功能使计算机高速取样显示得以实现。 5．选件插口支持数字量输入、模拟量输出扩展功能，以及几乎所有FR-A700系列变频器所支持的各种通讯协议。（可以安装任一类型的选件卡。每种类型的选件卡都有相应的前盖板一起出售。）6．除了标准配置的端子排，还可以选用模拟量、脉冲列及2对RS-485端子等。（即将发布）可拆卸式控制端子排。在更换变频器时，只需把原来变频器上的控制端子排拆卸下来安装到同类型的变频器
上即可。 7．支持EIA-485 (RS-485)、ModbusRTU (内置), CC-Link, PROFIBUS-DP、DeviceNetò、LONWORKS 8．外置制动电阻对应变频器容量为0.4K至15K.若要增强制动能力，可增加外置制动电阻。 9．安装尺寸和以前的FR-E500系列完全一致。 10．允许并排安装，节省安装空间。（要求环境温度为40摄氏度以下） 11．使用***开发的设计寿命达10年的长寿命风扇，还可以使用冷却风扇ON/OFF控制来进一步延长其使用寿命。 12．使用***开发的设计寿命达10年的长寿命电容器。 新一代FREQROL-E700系列简易型变频器，秉承S500的优良特性，操作简单，并全面提升各种功能。 功率范围：0.4-15KW 电压等级：三相400V电源 · 功率范围：0.1~15KW · 先进磁通矢量控制，0.5Hz时200%转矩输出 · 扩充PID，柔性PWM · 内置Modbus-RTU协议
防爆柜安全使用规范 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
防爆柜安全使用规范 1.防爆柜应放置在平整的地面，周围无杂草和易燃物，经常打扫，地面无漏 撒物品，保持地面清洁卫生。 2.化学品储存场所应设置安全警示标志。防爆柜内存放的化学品均应有安全 技术说明书，并进行张贴公示。化学品使用人员应熟悉储存危险化学品种类、特性、储存地点、事故的处理程序及方法。 3.防爆柜储存场所的温度、湿度应严格控制，保证干燥、通风、避光，远离 火源、热源、电源并经常检查，发现变化及时调整。 4.燃油车、电瓶车不得在化学品储存区5米范围内停放或通行。 5.将化学品放置到防爆柜内时，应严格检验物品质量、数量、包装情况、有 无泄漏。 6.防爆柜应可靠接地，以便及时导走柜体所积聚的静电。 7.防爆柜层板上所放置的物品不能超过层板的承重极限。层板若有多层，在 放置物品时，应当将较大或较重的物品放在下面的层板上，将较小或较轻的物品放在上面的层板。 8.应打开位于防爆柜两侧排气口，以排除因挥发而在柜体内积聚的易燃液 体。 9.严禁在柜体附近使用打火机、动火、切割等任何可能引起燃烧爆炸的操作 行为。 10.严禁在柜子存放的场所吸烟、乱扔烟火或丢弃其他正在燃烧的物体。 11.任何人不得损坏柜体上安装的任何门锁或强行开锁，保护好柜体、防止碰 撞、刮擦或腐蚀性化学液体对柜体的喷溅，以免碰伤碰坏柜体或破坏柜体上的涂层。 12.严禁将强腐蚀性化学品放在防爆安全柜内。不得与不同性质物品混存。当 物品性质未弄清时不得混放。 13.防爆柜应安排专人负责管理，门开启后应及时关闭锁定，严禁柜门长时间 敞开，以避免火源进入柜体。钥匙应专人妥善保管，严禁非管理人员随意开启。管理人员应做好出入库核查登记，至少每周对防爆柜开展安全检查，定期检查封口是否严密，有无挥发或渗漏，有无变色、变质或沉淀现象等，如发现异常应及时处理。 14.装卸、搬运危险化学品时应按照有关规定进行，做到轻装、轻卸，严禁 摔、碰、撞击、拖拉、倾倒和滚动，操作中轻搬轻放、防止摩擦和撞击。 各项操作不得使用沾染异物和能产生火花的机具。 15.储存区应设置、配备足够的消防设施和器材仓库的消防设施、器材，应当 有专人管理，负责检查、保养、更新和添置，确保完好有效。对于各种消防设施、器材严禁圈占、埋压和挪用。 16.禁止在化学品储存区域周边堆积可燃物品。废弃的化学品包装容器不得任 意抛弃，需集中定点存放，交由有资质单位回收。
感谢您选购LG 变频调速器！ 安全注意事项 ? 始终遵守安全注意事项可以防止意外事故及潜在危险的发生。 ? 在本使用手册中，安全等级分类如下： 危险 注意 在本说明书中，全篇使用以下两个图标以使你能明白安全注意事项。 在某些确定的条件下可以识别导致人身伤害的危险。 由于危险电压可能已出现，所以应有意识地特别注 意。 在某些确定的条件下可以识别潜在的危险。 仔细阅读相关信息并遵守相关指令。 ? 为了方便取阅使用说明书，请就近保存。 ? 仔细阅读本说明书，使 SV-iG5 系列变频器的性能达到最佳化，并确保安全地使用。 危 险 ? 当电源已经送电或变频器处于运行状态时，不要打开变频器的外壳。 否则，可能发生电击。 ? 变频器前盖被打开时，不要运行变频器。 否则，你可能受到高压端子或裸露在外的充电电容的电击。 ? 除了进行定期检查或者接线外，不要打开变频器的外壳， 即使变频器未接输入电源。 否则，你可能由于接近充电回路而受到电击。 ? 接线和定期检查应该在拆除输入电源并使用仪器对直流侧电压进行放 不正确的操作可能导致轻微的人身伤害或物体硬件的损坏。 不正确的操作可能导致严重的人身伤害或死亡。
电（低于DC 30V）至少10分钟以后再操作。 否则，你可能受到电击。 ?用干燥的手启动开关。 否则，你可能受到电击。 ?不要使用绝缘层已经破损的电缆。 否则，你可能受到电击。 ?不要使电缆受到擦伤挤压过电压或超负荷。 否则，你可能受到电击。 注意 ?变频器要安装在不易燃的表面，附近不要放置可燃性材料。 否则可能发生火灾。 ?如果变频器受到损坏，立刻断开输入电源。 否则可能导致设备的二次损坏和火灾。 ?输入电源存在或断开后，变频器残存的热量还会保持几分钟。 否则，你可能受到身体伤害（例如：皮肤烧伤或伤害）。 ?不要给已经受损的或零件缺少的变频器通电，即使安装已经完成。 否则可能发生电击。 ?不允许麻布，纸屑，木屑，灰尘，金属碎片或其他杂物体进入变频器。 否则可能发生火灾或意外事故。 操作防范 (1) 维护与安装 ?按照产品的重量处理。 ?堆放变频器包装箱数量不要超过规定数目。 ?按照本手册的指令规范安装。 ?交货期间不要打开外壳。 ?不要放置重物在变频器上。 ?检查变频器的装箱方向是否正确。 ?不要使变频器受到摔跌或挤压。 ?对于200V级变频器，使用3类接地方式（接地电阻<100Ω）400V的变频器（接地电阻<10Ω）。
防爆柜使用说明书 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
BXK51-□系列隔爆型电气控制箱 使 用 说 明 书 目次
1、概述 产品特点、主要用途及使用范围 BXK51-□系列隔爆型电气控制箱（以下简称控制箱），防爆性能符合《爆炸性气体环境用电气设备第1部分：通用要求》、《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，防爆标志为ExdⅡBT4。主要用于含有ⅡA、ⅡB级，T1～T4组爆炸性气体环境的1区、2区工作场所，在交流50Hz，额定工作电压460/380 V，额定工作电流≤200A的线路中，作为控制电机的起动、停止。 控制箱具有较高分断能力，具备限流、过载和短路保护功能。 品种及规格 1.2.1控制箱按主回路额定工作电流分： 200A、160A、100A； 1.2.2控制箱按支回路（或控制回路）额定工作电流：10A、16A、25A、40A、63A、100A、160A； 1.2.3控制箱按回路数分：1回路、2回路、3回路、4回路、5回路等。 型号的组成及代表意义 控制箱防爆标志含义 Ex d ⅡB T4 最高表面温度组别(130℃)
爆炸性混合物级别 隔爆型 防爆产品标记 使用环境条件及工作条件 控制箱在下列条件下可靠工作： a)海拔不超过2000 m； b)周围环境温度不高于＋40℃，不低于－20℃； c)空气相对湿度不大于95%（在+25℃时）； d)含有ⅡA、ⅡB级T1～T4组爆炸性气体混合物1区、2区场所； e)与垂直面的安装倾斜度不超过±15°； f)在无显着摇动和冲击振动的地方； g)在无明显破坏绝缘的气体或蒸汽的环境中； h)安装类别：Ⅲ类； i)污染等级:3级。 j) 安装牢固，在主机工作过程中不会发生相对主机的水平移动和垂直跳动。 2.主要结构特征及原理 结构 2.1.1本系列控制箱为隔爆型，防护等级为IP55。控制箱结构分为主空腔和接线腔，主腔、接线腔均为隔爆型，隔爆结构设计符合、的要求。 控制箱接线腔设有进出线电缆引入装置和接线柱。箱体底板上有5～7个安装孔，Ex电缆引入装置符合、 -2000附录D的要求, 控制箱结构简图见图1。
三菱变频器操作 按键说明 MODE键可用于选作操作模式或设定模式 SET键用于确定频率和参数设定 增减键用于连续增加或降低运行频率，按下可改变频率 在设定模式中按下此键，可连续设定参数FWD键用于给出正转指令 REV键用于给出反转指令 STOP/RESET键用于停止运行 用于保护功能动作输出停止复位变频器 显示说明 Hz 显示频率时点亮 A 显示电流时点亮 V 显示电压时点亮 MON 监视显示模式时点亮 PU PU操作模式时点亮 EXT 外部操作模式时点亮 FWD 正转闪烁 REV 反转闪烁 操作面板
1 按MODE键改变监视状态 单次按MODE键，将一次切换到监视模式、频率设定模式、参数设定模式、运行模式、帮助模式。 2 显示 监视器显示运转中的指令 1）EXT指示灯亮表示外部操作 2）PU指示灯亮表示PU操作 3）EXT和PU灯同时亮表示PU和外部操作组合方式 注：1）按SET键超过1.5秒能把电流监视模式改为上电监视模式 2）在报警监视模式按SET键超过1.5秒能显示最近4次的错误指示 进入参数设定模式 1、更改参数P77（参数写入禁止选择）为2。 2、更改参数P79（操作模式选择）：按现场实际控制方式选择。（一般设定为3-- 外部和PU组合方式设定）。 3、设定参数P1（上限频率,一般为50hz）、参数P7（加速时间）、参数P8（减速 时间）、参数P9（电子过电流保护—1.1倍电机额定电流）。升降段注意多段速
频率设定，根据端子接线情况设定是使用高P4、中P5、低P6哪两个参数设定。 4、在参数写入时应按住SET键1.5秒写入设定值并更新。 5、如在设定时依旧有问题可查找说明书的出错对策。 参数拷贝和复制 出错（报警）定义 操作面板显示 E.OC1 名称加速时过电流断路 内容加速运行中，当变频器输出电流超过额定电流的200％时，保护回路动作，停止变频器输出 仅给R1,S1端子供电，输入启动信号时，也为此显示 检查要点是否急加速运转
防爆柜使用说明书 The pony was revised in January 2021
BXK51-□系列隔爆型电气控制箱 使 用 说 明 书 目次 1、概述 ............................................................. 产品特点、主要用途及使用范围 .................................... 品种及规格 ...................................................... 型号的组成及代表意义 ............................................ 控制箱防爆标志含义 .............................................. 使用环境条件及工作条件 (2) 2.主要结构特征及原理 ................................................
结构 ............................................................ 内部结构及控制方式 .............................................. 3. 主要技术特性和参数 ............................................... 主要技术特性 .................................................. 主要技术参数 .................................................. 4.外形尺寸、安装尺寸 ................................................ 5.安装和调整 ........................................................ 6.使用、操作 ........................................................ 7.养护、维修 ....................................... 错误!未定义书签。 8.故障分析及排除 .................................................... 9.运输、储存.......................................................
变频器操作说明 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
S120操作说明 1、面板（BOP）操作： 1）、传动对象的选择： 面板显示屏左上角显示的数字是被激活的传动对象，对应控制单元CU320及其控制下的功率模块。 同时按“FN”和“向上”键，可以该数字闪烁，通过上下键的选择，即可显示选择的传动对象。 其中，对于1#控制单元（+Z2DKG02柜）： 01代表1#控制单元CU320； 02代表整流单元； 03代表1#步进冷床前回转臂拨料机控制系统； 04代表2#步进冷床前回转臂拨料机控制系统。 对于1#控制单元（+Z2DKG04柜）： 01代表2#控制单元CU320； 02代表4#链式冷床控制系统； 03代表1#链式冷床控制系统； 04代表1#步进冷床控制系统； 05代表2#步进冷床控制系统。 选择操作对象，即可对相应对象进行操作，以及查看状态等。 注意：传动对象在显示参数值时不可更改，即显示“P”或“r”时方可更改。 2）、参数的更改： 在选择好传动对象后，可以进入想要查找的参数。改变参数值，须先按动“FN”键，相应的参数位闪烁后方可通过上下键更改，按“P”键确认。 如果不能找到想要查看的参数，须回到传动对象为控制单元（即传动对象显示01），将参数P0003=3，可显示完全参数列表。 参数改动后，显示屏中“S”出现，说明参数存储区“RAM”和“ROM”不一致，此时须常按“P”键三秒钟，将参数写入ROM。 3）、故障复位： 控制单元报故障，面板上方红色故障灯点亮，需按“FN”键进行复位。 2、常用参数： r21 输出频率 r27 输出电流 r31 电机输出转矩 r61 编码器实际值 r26 直流母线电压 r2090 由自动化发送的控制字1（位显示） 由自动化发送的控制字2（速度给定） 发送给自动化的状态字1（位显示） 发送给自动化的状态字2（位显示）
