课程设计任务书
学生姓名：专业班级：
指导教师：工作单位：武汉理工大学
题目: 无速度传感器的矢量控制系统仿真
初始条件：
电机参数为：额定电压U=380V、频率50
=、定子电阻s R=0.252Ω、
f Hz
额定功率P=2.2KW、定子自感
L=0.0016H、转子电阻r R=0.332Ω、额定转速
s
n=1420rpm、转子自感r L＝0.0016H、级对数p n＝2、互感m L＝0.08H、转动惯量J=0.6Kgm2
要求完成的主要任务:
（1）设计系统原理图;
（2）用MATLAB设计系统仿真模型；
（3）能够正常运行得到仿真结果,包括转速、转矩等曲线，并将推算转速与实际转速进行比较
参考文献：
[1] 洪乃刚.《电力电子和电力拖动控制系统的MATLAB仿真》.北京：机械
工业出版社，2005:212-215
时间安排：
2011年12月5日至2011年12月14日，历时一周半，具体进度安排见下表
具体时间设计内容
12.5 指导老师就课程设计内容、设计要求、进度安排、评分标准等做具体介
绍；学生确定选题，明确设计要求
12.6－12.9 开始查阅资料，完成方案的初步设计
12.10—12.11 由指导老师审核设计方案，学生修改、完善并对其进行分析
12.12－12.13 撰写课程设计说明书
12.14 上交课程设计说明书，并进行答辩
指导教师签名：年月日
系主任（或责任教师）签名：年月日
摘要
异步电动机具有非线性、强耦合、多变量的性质，要获得高动态调速性能，必须从动态模型出发，分析异步电动机的转矩和磁链控制规律，研究高性能异步电机的调速方案。矢量控制是目前交流电动机较先进的一种动态模型,它又有基于转差频率控制的、无速度传感器和有速度传感器等多种矢量控制方式。无速度传感器控制的高性能通用变频器是当前全世界自动化技术和节能应用中受到普遍关心的产品和开发课题。本文介绍无速度传感器的矢量控制系统的原理和Matlab仿真。
关键词：矢量控制、无速度传感器、Matlab
目录
1矢量控制概述 (1)
2无速度传感器矢量控制系统 (1)
3无速度传感器矢量控制方法 (2)
4无速度传感器矢量控制系统SIMULINK分析 (3)
5仿真结果分析 (8)
6学习心得 (9)
7参考文献 (1)
无速度传感器的矢量控制系统仿真
1矢量控制概述
空间矢量法是一种应用于交流电机变频调速领域的最重要的闭环控制技术之一，并且常用于交流电机动态建模。空间矢量是一个复杂变量，其大小和角度都随时间任意地变化。目前被认为是假定在空间按正弦分布。在矢量控制的应用中，转速和转子的位置都可以通过使用诸如测速发电机或者编码盘等传统的机电传感器来获得。但是，这样增加了驱动系统的体积和成本。如果转速和转子的位置能够估计，我们就不必要再使用传感器。这就是所谓的无传感器控制技术。无传感器控制技术的主要目的就是估计转子的位置和转速并利用此电机速度参数测量电压和电流。
矢量控制，即利用空间坐标变换方法控制交流电机模型。在实现上通过坐标变换将三相坐标系变为两相，再由两相静止坐标系变换到两相旋转坐标系，由此将交流电机模型转化为直流电机模型。由于电机转速是利用转子磁链直接控制的。因此，该系统利用了转子磁链的定向控制原理。
矢量变换控制可以让交流电动机模仿直流电动机的控制规律。实现交流电动机磁通和转矩的相互独立控制，使交流电动机变频调速系统具有直流调速系统的全部优点。为了适应高精度的转速闭环控制及磁场定向的需求。要在电机轴上安装速度传感器。然而，在有些场合不允许外装任何速度和位置检测元件，且安装速度传感器在一定程度上降低了调速系统的可靠性, 增加了速度传感器本身带来的误差。解决这种问题，可以通过无速度传感器的矢量控制系统研究，使用间接计算法求出电机运行的实际转速值作为反馈信号, 实现转速外环控制。
2无速度传感器矢量控制系统
一般说来, 异步电动机无速度传感器控制系统, 把获得转速(或同时获得磁链) 的方法分为三大类一是利用电机的运动方程进行转速的推算; 二是利用电机的状态方程直接
1
进行转速的计算; 三是利用自适应状态观测器观测磁链并同时对转速进行辨识。还有其它一些方法是这几类方法的变形、混合或是不便于把它归结为其中的某一种类型。
这种系统是用一个转速推算器代替速度传感器, 其中转速推算器有4个输入信号和2 个输出信号。转速推算器的一个输出就是电动机运行的实际转速值，以此作为转速反馈信号。其中ACR 为电流调节器。
3无速度传感器矢量控制方法
在电机定子侧装设电压传感器和电流传感器，检测三相电压和三相电流，根据3/2 变换求出静止轴系中的两相电压、、及两相电流、。由定子静止轴系（）中的两相电压、电流可以推算定子磁链，估计电机的实际转速。
当二相同步旋转坐标系按转子磁场定向时，异步电机的数学模型为：
ψ(1)
(2)
ψ
ψ
ψ(3)
ψ(4)
ψ(5) 式中: ，，，，——分别为定、转子的电感、互感和电阻；
，，，，——分别为同步转速、转差、真实转速和估算转速；
，，，——分别为按转子磁场定向后定子电压和电流的d、q轴分量；
，——分别为按转子磁场定向后转子磁链的d轴分量、d轴与固定坐标α轴夹角；
，p，——分别为转子电磁时间常数、极对数和负载转矩；
，J ——分别为漏磁系数和转动惯量。
2
3
将（5）代入（2），又由 ，整理得：
(6)
式(6)表明,可以根据电感量、励磁电流 、转矩电流 、转子磁链 和转矩电流 的微分计算得到同步转速 。结合式(1) ，得估算转速：
(7)
由同步转速得磁链角：
(8)
电压变换和电流变换环节根据 将电压和电流变换为按转子磁场定向的同步旋转坐标系下的量;磁链转差计算环节根据式(2)和式 (3)。由励磁电流和转矩电流及电机参数得到转子磁链幅值和转差;同步转速计算环节根据式(6)得到 ； 等于同步转速的积分, 根据式(8)得到；根据式(7)可以得到估算转速 。
4无速度传感器矢量控制系统SIMULINK 分析
为了验证上述方案的可行性,根据前述数学模型和系统结构，在MATLAB /Simulink 中建立仿真模型，进行仿真实验。
考虑到笼型电机转子侧短路，电压为0，异步电机动态数学模型可表示为：
M L L i r
m r r ψ=1 (9) st r r m s i T L ψ=? (10)
r m r m L P T i ψ+=11 (11)
r
r St m e L i L np T ψ= (12) r ψ=1
+p r Sm m T i L (13) 基于以上动态模型建立异步电机仿真模型，可以通过MATLAB/Simulink 中的示波
器观察系统运行过程中各变量的波形，如基于式( 7)的估算转速、基于式( 11 )的电磁转矩和基于式(12)的实际转速等。给定不同转速，任意时刻改变负载，可以得到运行过程中各变量的波形。仿真原理图如图2所示。
图1 仿真原理图
1)SWPWM GENERATOR模块
SVPWM 不仅使电流谐波分量减少, 而且谐波转矩也减少, 从而使电机的转矩脉动得到一定的抑
制。SVPWM 的数学模型是非线性的, 采用通用的软件进行仿真的工作量很大, 开发周期长, 难度较大。随着MATLAB7 1 1 的推广, 新增的SPACE VECTOR GENERATOR 可以很好地解决这个问题
2)基于MRAS的转速推算模块
模型参考自适应的速度推算(MRAS) 是利用转子磁链的电压方程和电流方程分别计算转子磁链。
由于电压模型不含角速度项, 而电流模型有项, 故用电压模型的输出作为转子磁链的期望值, 电流模型的输出作为转子磁链的推算值, 从而得出转速ω r 。其模型如图
4
2所示。
图 2 转速推算模块
3)转子磁链模型结构
对于 MRAS 来说 , 这个模型是很重要的 , 关系到推算的结果的精度。图3和图4分别是电压模型和电流模型结构。
图3转子磁链电压模型
5
图4转子磁链电流模型仿真波形如下：
图3 转子给定转速波形
6
图4 转子实际转速波形
图5 电磁转矩波形
7
图6定子磁链变化曲线
5仿真结果分析
本文提出了一种异步电机无速度传感器矢量控制的方法，在异步电机按转子磁场定向的动态数学模型基础上，由电流微分表达式推导出同步转速的表达式，结合转差表达式可估算出转速。从仿真结果可以看出，无速度传感器矢量控制系统能够满足交流调速的可靠性和快速性的要求，与有速度传感器矢量控制系统相比，减少了检测装置，避免了速度传感器检测本身带来的误差，提高了精度。该系统能够更好地控制电磁转矩，有利于降低成本，提高企业经济效益，有推广应用价值。
利用此估算转速作为反馈信号构成转速闭环，结合电流闭环和磁链闭环构成异步电机无速度传感器矢量控制系统。此方法具有概念清晰、直观性强、算法简单、速度计算无延时的特点，为系统的实现奠定了基础。仿真实验证明了此方法的可行性。实际系统中，电机参数变会影响系统性能，所以实现时要加上参数辨识和误差校正环节来提高系统抗参数变化和干扰的鲁棒性。
8
6学习心得
这次仿真中我根据无速度传感器的矢量控制的基本概念和系统原理图，建立了交流异步电动机专差频率矢量控制系统的仿真，并进行了仿真实验。经过不断的尝试发祥为了减少仿真需要的时间，可以在仿真中减小了电动机的转动惯量，但是过小转动惯量容易使系统发生振荡，要通过调节参数来观测参数变化对系统的影响。仿真结果表明，转差频率矢量控制系统具有良好的控制性能。
通过这次分组实验中，我们小组完成的是无速度传感器的矢量控制系统的仿真，最初遇到了很多困难，最主要的就是参数的正确设定，通过和同组人的讨论分析后，我们仿真出来的图也有了一定的起色，通过网上找资料和翻阅相关图书，再通过自己的不断尝试最终得到了满意的结果，让我知道了学无止境的道理。我们每一个人永远不能满足于现有的成就，人生就像在爬山，一座山峰的后面还有更高的山峰在等着你。这次的课程设计也让我看到了团队的力量，我认为我们的工作是一个团队的工作，团队需要个人，个人也离不开团队，必须发扬团结协作的精神。刚开始的时候，大家就分配好了各自的任务，大家有的绘制原理图，进行仿真实验，有的积极查询相关资料，并且经常聚在一起讨论各个方案的可行性。在课程设计中只有一个人知道原理是远远不够的，必须让每个人都知道，否则一个人的错误，就有可能导致整个工作失败。团结协作是我们成功的一项非常重要的保证。而这次设计也正好锻炼我们这一点，这也是非常宝贵的。这次期末的仿真作业将会成功我人生中一次美好的经历！
9
7参考文献
[1] 洪乃刚.《电力电子和电力拖动控制系统的MATLAB仿真》.北京：机械工业出版社，2005
[2]阮毅.《电力拖动自动控制系统-运动控制系统》.北京：机械工业出版社，2009
[3]陈伯时.《电力拖动自动控制系统》（第2版）.北京：机械工业出版社，2004
[4]杨庚辰.《自动控制原理》.西安：西安电子科技大学出版社，2005
[5] A. M. Hava, R. J. Kerkman and T. A. Lipo.《A high-performance generalized discontinuous PWM algorithm》. Ind.Applicat.1998
异步电动机矢量控制系统仿真 1.异步电机矢量控制系统的原理及其仿真 1.1 异步电动机矢量控制原理 异步电机矢量变换控制系统和直接转矩控制系统都是目前已经获得使用的高性能异步电机调速系统，对比直接转矩控制系统，矢量变换系统有可以连续控制，调速范围宽的优点，因此矢量变换控制系统为现代交流调速的重要方向之一。 本文采用的是转子磁场间接定向电流控制型交流异步电机矢量控制系统[1]，如图1所示。 图1矢量变换控制系统仿真原理图 如果把转子磁链方向按空间旋转坐标系的M轴方向定向，则可得到按转子磁场方式定向下的三相鼠笼式异步电动机的矢量控制方程。 （1） （2） （3） （4）
（5） 上列各式中，是转子励磁电流参考值；是转差角频率给定值；是定子电流的励磁分量；是定子电流的转矩分量；是定子频率输入角频率； 是转子速度；是转子磁场定向角度；是转子时间常数；和分别是电机互感和转子自感。 图4所示控制系统中给定转速和实际电机转速相比较，误差信号送入转速调节器，经转速调节器作用产生给定转矩信号，电机的激磁电流给定信号根据电机实际转速由弱磁控制单元产生，再利用式（1）产生定子电流激磁分量给定信号，定子电流转矩分量给定信号则根据式（2）所示的电机电磁转矩表达式生成。、和转子时间常数Lr一起产生转差频率信号，和ωr相加生成转子磁场频率给定信号，对积分则得到转子磁场空间角度给定信号。和经坐标旋转和2/3相变换产生定子三相电流给定信号、和，和定子三相电流实测信号、和相比较，由滞环控制器产生逆变器所需的三相PWM信号。 1.2 异步电机转差型矢量控制系统建模 在MATLAB/SIMULINK环境下利用电气系统模块库中的元件搭建交流异步电机转差型矢量控制系统[2]，电流控制变频模型如图2所示。 图2 电流控制变频模型图 整个仿真图由电气系统模块库中的元件搭建组成，元件的直观连接和实际的主电路相像似，其中主要包括：速度给定环节，PI速度调节器、坐标变换模块、

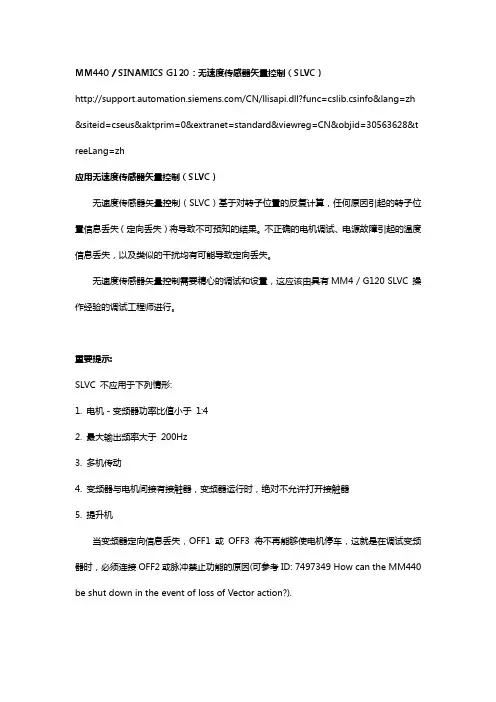

无速度传感器矢量控制（SLVC）基于对转子位置的反复计算，任何原因引起的转子位置信息丢失（定向丢失）将导致不可预知的结果。不正确的电机调试、电源故障引起的温度信息丢失，以及类似的干扰均有可能导致定向丢失。 无速度传感器矢量控制需要精心的调试和设置，这应该由具有MM4 / G120 SLVC 操作经验的调试工程师进行。 重要提示: SLVC 不应用于下列情形: 1. 电机－变频器功率比值小于 1:4 2. 最大输出频率大于 200Hz 3. 多机传动 4. 变频器与电机间接有接触器，变频器运行时，绝对不允许打开接触器 5. 提升机 当变频器定向信息丢失，OFF1 或 OFF3 将不再能够使电机停车，这就是在调试变频器时，必须连接OFF2或脉冲禁止功能的原因(可参考 ID: 7497349 How can the MM440 be shut down in the event of loss o f Vector action?). 推荐的调试方法 正确地输入电机参数以及完成电机识别对于SLVC的正确工作极其重要，执行的顺序也很重要，因为快速调试生成初始电机模型，而电机识别则对这一模型进行改进。
