纤维素醚类品种繁多，性能优良，被广泛用于建筑、水泥、石油、食品、纺织、洗涤剂、涂料、医药、造纸等工业领域。那么，对众多需求者来说，哪里有纤维素醚生产厂家呢？下面，安徽金水桥建材有限公司为大家总结了相关信息，希望能够为大家带来帮助。
纤维素醚在使用中应注意以下几点：
1、在泥粉的应用中，纤维素醚起辅助作用并且不参与任何化学反应。泥泞的粉末将水添加到墙壁并且是一种化学反应。由于新事物的形成，墙上的泥粉被从墙上移开并磨成粉末形成新的东西。纤维素醚具有保水功能，可帮助灰钙更好地反应，并且本身不参与任何反应。
2、纤维素醚不参与任何类型的化学反应，只有帮助。在水和墙上添加泥粉是一种化学反应。由于新事物的形成，不可能从墙壁上去除泥粉，将其粉碎成粉末并重新使用，这是因为新事物已经形成。
对于其他的粉刷涂料来说，如果进行墙壁粉刷的话，要注意颜色、光泽度等等，这些都是非常重要的。如果不留意其中的技巧的话，那么很容易导致松动的情况出现，不少业主发现如果涂料的混合比例发生了变化的话，那么铺贴瓷砖的时候是不牢固的，使用不了多久就会出现松动或者脱落的情况，这一点是非常遗憾的。
安徽金水桥建材有限公司是年产3000吨羟丙基甲基纤维素(羟丙甲\hpmc纤维素）的高新技术企业。羟丙基甲基纤维素品型号有kh60和kh75,羟丙基甲基纤维素的粘度有：5万、10万、15万、20万分类；广泛应用于建筑、乳胶涂料、聚氯乙烯、陶瓷以及纺织生产中。产品质量先进，畅销国内、国际市场，深受用户好评。
公司运用国内首创的工艺技术路线，采用大型卧式釜一步法实现碱化醚化的新工艺路线，同时实现了一次性脱水洗涤，从而降低了成本，提高了产品羟丙基甲基纤维素质量。公司注重工业卫生、技术安全与环境保护，制定了详细的安全生产规范，对“三废”和其他污染
物进行专门处理，确保员工安全与环境保护。公司秉持竞争、开放、合作的经营理念，以诚信立业为宗旨，注重技术、质量及服务；以科技创新为动力，追求卓越，创造非凡品质。我司愿与国内外广大客商真诚合作，共创辉煌！
羟丙基甲基纤维素（HPMC）生产工艺 反应原理：羟丙基甲基纤维素的生产采用氯甲烷和环氧丙烷作为醚化剂, 其化学反应方程是: Rcell –OH（精制棉）+ NaOH（片碱、氢氧化钠）+ CH3Cl （氯甲烷）+ CH2OCHCH3(环氧丙烷)→Rcell - O - CH2OHCHCH3 （羟丙基甲基纤维素）+ NaCl （氯化钠）+ H2O （水） 化学结构式为： 工艺流程：精制棉粉碎---化碱---投料---碱化---醚化---溶剂回收及洗涤---离心分离---干燥---粉碎---混料---成品包装1：生产羟丙基甲基纤维素的原料及辅料 主要原料为精制棉，辅助材料为氢氧化钠（片碱）、环氧丙烷、氯甲烷、醋酸、甲苯、异丙醇、氮气。（精制棉粉碎的目的：通过机械能破坏精制棉的聚集态结构，以降低结晶度和聚合度，增加其表面积。） 2：精确计量与原料质量控制 在设备一定的前提下，任何主副原材料的质量及加入量和溶剂的浓度比例都直接影响产品的各项指标。生产过程体系中含有一定量的水，水与有机溶剂并非完全互溶，水的分散度影响碱在体系中分布。若没有充分搅拌，则对纤维素均匀碱化与醚化不利。
3：搅拌与传质传热 纤维素碱化、醚化都是在非均相（利用外力搅拌均匀）条件下进行的。水、碱、精制棉及醚化剂在溶剂体系中的分散与相互接触是否充分均匀，都会直接影响碱化、醚化效果。碱化过程搅拌不匀，会在设备底部产生碱结晶而沉淀，上层浓度低碱化不够充分，结果是醚化结束后体系还存在大量自由碱，但是纤维素本身碱化不够充分，产品取代不均匀，从而导致透明度差，游离纤维多，保水性能差，凝胶点也低，PH值偏高。 4：生产工艺（淤浆法生产过程） （1：）向化碱釜内加入规定量的固体碱（790Kg）、水（系统总水量460Kg），搅拌升温至80度恒温40分钟以上，固态碱完全溶解（2：）向反应釜加入6500Kg的溶剂（溶剂中异丙醇与甲苯的比值为15/85左右）；将化好的碱压入反应釜，压碱后向化碱釜喷淋200Kg溶剂以冲洗管道；反应釜降温至23℃，将粉碎精制棉(800Kg)加入，精制棉加入后喷淋600Kg溶剂开始碱化反应。粉碎精制棉加入必须在规定时间（7分钟）内完成（加入时间长短很重要）。精制棉一旦与碱溶液接触，碱化反应就开始了。加料时间太长，会因精制棉进入反应体系的时间不同而使碱化程度有差异，导致碱化不均匀，产品均匀性降低，同时会引起碱纤维素与空气长时间接触发生氧化降解，导致产品粘度下降。为得到不同粘度级别的产品，可在碱化过程中抽真空、充氮，也可加入一定量的抗氧剂(二氯甲烷)。碱化时间控制在120min，温度保持20-23℃ （3：）碱化结束，加入规定量的醚化剂（氯甲烷和环氧丙烷），升温至规定温度并在规定的时间内进行醚化反应。醚化条件：氯甲烷加入量950Kg，环氧丙烷加入量303Kg。加入醚化剂冷搅40分钟后升温，醚化一段温度56℃、恒温时间2.5h，醚化二段温度87℃，恒温2.5h。羟丙基的反应在30℃左右即能进行，50℃时反应速率大大加快，甲氧基化反应在60℃时缓慢，50℃以下更弱。氯甲烷和环氧丙烷的量、比例和时机以及醚化过程的升温控制，直接影响产品结构。
纤维素醚检验方法 1外观： 在自然散射光下目测。 2粘度： 取400 ml 高搅烧杯称重，并称取294g水置入其中，开搅拌机，然后加入称取的纤维素醚 6.0 g；并不断的搅拌直至全溶，使其溶解配制成2%溶液；放置于实验温度（20±2）℃下3-4 h后；用NDJ-1型旋转粘度计测试，测试时选择合适的粘度计转子号数与转子转速。旋上转子并放入溶液中静置3-5分钟后；打开开关，待数值稳定后，记录结果 注：(MC 4万、6万、7.5万）选择4号转子，转速6转。 3水中溶解状态： 配置成2%的溶液过程中，观察溶解的过程、速度。 4灰分： 取瓷坩埚在马费炉中灼烧后，放在干燥器中冷却，称重，直至恒重后备用。精确称取（5~10）克试样于坩埚中，将坩埚先在电炉上焙烧，达到完全碳化后，放入马费炉中灼烧约（3～4）h，再放入干燥器中冷却，称量，直至恒重。 灰分计算（X）： X = (m2-m1) / m0×100 式中：m1——坩埚质量，g； m2——灼烧后坩埚与灰分总质量，g； m0——试样质量，g； 5含水量（干燥失重）： 称取5.0g 样品于快速水分测定仪托盘上，精确调节至零位刻度线。升温并调节温度于（105±3）℃之间。待显示刻度不动时，记下数值m1（称量精度为 5mg ）。 含水量（干燥失重X（%））计算： X = ( m1 / 5.0) ×100 高效减水剂与水泥相容性检验方法 1、主题内容与适用范围 本方法适用于在试验室内比较高效减水剂与不同水泥的相容性。当使用矿物掺合料时，本方法也可用于比较高效减水剂与不同混合胶凝材料的相容性。 2、引用标准
本方法参照《混凝土外加剂匀质性试验方法》GB8077-87规定的净浆流动度试验方法。 3、高效减水剂与水泥相容性的检测方法如下： 3.1、仪器设备 1）水泥净浆搅拌机； 2）截锥形圆模：上口内径36mm，下口内径60mm，高度60mm，内壁光滑无接缝，为金属或有机玻璃制品； 3）玻璃板（400mm×400mm）； 4）钢直尺（至少400mm）； 5）刮刀 6）药物天平（称量100g，感量0.1g） 7）药物天平（称量1000g，感量1g）。 3.2、试验步骤 1）调整玻璃板至水平位置，将锥模置于水平玻璃板上，锥模和玻璃板均用湿布擦过，并将湿布覆盖上面； 2）称取水泥900g，倒入用湿布擦过的搅拌锅内； 3）加入4.5g粉状高效减水剂及261g或315g水，搅拌4min； 4）将拌好的水泥浆，迅速注入锥模内并用刮刀刮平，将锥模按垂直方向迅速提起，30s时量取互相垂直的两直径（mm），取其平均值作为水泥净浆的流动度。5）30min和60min后，继续搅拌余下的水泥浆，并按上述方法测定相应时间的流动度。 3.3、试验结果处理 1）测定高效减水剂与不同水泥品种相容性，流动度值取三个试样的算术平均值，绘制流动度随时间变化的曲线，得出结论； 2）需注明所用高效减水剂和水泥的品种、标号、生产厂；如果水灰比（水胶比）或高效减水剂掺量与本规定不符，也应注明。 砂浆减水率检验方法 1、主题内容与适用范围 本方法规定了水泥胶砂流动度测定的仪器和操作步骤。 本方法适用于火山灰质硅酸盐水泥、复合硅酸盐水泥和掺有火山灰质混合材料的普通硅酸盐水泥、矿渣硅酸盐水泥及指定采用本方法的其他品种水泥的胶砂流动度测定。 2、引用标准 GB177水泥胶砂强度检验方法 GB178水泥强度试验用标准砂 JBW 01-1-1水泥胶砂流动度标准样 3、砂浆减水率的检测方法如下： 3.1、仪器设备

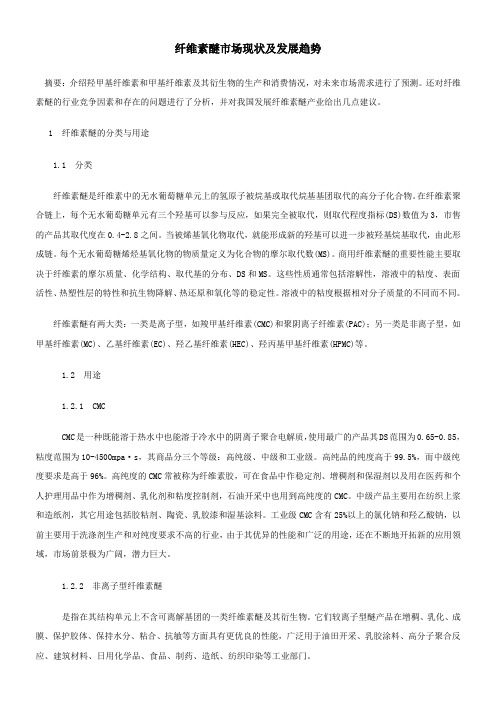

羟丙基甲基纤维素 [摘要] 羟丙基甲基纤维素是一种国内紧缺的高科技精细化工产品,广泛应用于许多工业领域和日常生活之中。在我国,这类产品的生产技术和应用开发还处于起步阶段。因此,掌握最新生产技术,并对其应用技术和市场开发提出设想就显得尤为重要。 [关键词] 羟丙基甲基纤维素;工艺技术;应用开发 羟丙基甲基纤维素是一种国内紧缺的高科技精细化工产品,是各类纤维素中用途最广、性能最优的一个品种。由于该产品具有优良的增稠、乳化、保护胶体、保持水分等性能,应用于医药制剂的薄膜包衣、缓释剂和黏合剂、石油化工、建筑、陶瓷、纺织、食品、日化、合成树脂、医药、涂料和电子等工业中。。在发达国家,HPMC 广泛应用于各个工业领域和日常生活之中,被称为“工业味精”,已经成为一种不可或缺的化学助剂。 1 产品概况 纤维素醚是一类重要的水溶性高分子化合物,是以天然纤维素经过碱化、醚化反应而生成的一系列产品的总称。纤维素醚分为离子型和非离子型两类产品,离子型产品主要是羧甲基纤维素(CMC) ,非离子型产品包括甲基纤维素(MC) 、羟丙基甲基纤维素(HPMC) 、乙基纤维素( EC) 、羟乙基纤维素(HEC) 等。 羟丙基甲基纤维素是纤维素经碱化、醚化、中和及洗涤等工艺过程得到的非离子型纤维素烷基羟烷基混合醚。HPMC属水溶性非离子型纤维素醚,是甲基纤维素(MC) 中部分甲氧基被羟丙氧基置换时得到的产物。其化学结构见图1 : HPMC 为白色粉末,无味,无臭,无毒,在人体内完全无变化而排出体外。该品易溶于水,但不溶于热水。水溶液为无色透明粘稠物。作为一种性能优良的非离子型纤维素混合醚，HPMC与CMC、MC、HEC、CMHEC、HEMC、HBMC等纤维素醚一样，具有优良的增稠、乳化、成膜、分散、保护胶体、保持水分、粘合、耐酸碱,抗酶等性能, 溶于水，还能溶于70%以下的乙醇、丙酮中，具有黏合、增稠和成膜性能。
1. 200880112852 包括２－丙烯酰氨基甲基丙烷磺酸的两亲性共聚物和任选的纤维素烷基醚和／或烷基纤维素烷基醚的加香组合物 2. 86101979 采用新型羟丙基甲基纤维素醚作为悬浮剂聚合氯乙烯的方法 3. 88104545 ３－烷氧基－２－羟丙基纤维素醚衍生物的组合物及其在建筑胶料中的应用 4. 89102682 一步法合成交联羧甲基羟丙基纤维素复合醚工艺 5. 89102657 非离子型纤维素醚用于添加剂、缝密封材料及涂层材料 6. 89101622 用作氯乙烯悬浮聚合的悬浮剂及有机液体增稠剂的**丙基甲基纤维素醚类 7. 91100348 一步法合成交联羧烷基羟烷基纤维素复合醚工艺 8. 93120890 高度取代的羧甲基磺乙基纤维素醚及其用途 9. 93120888 高度取代的羧甲基磺乙基纤维素醚及其生产工艺和在纺织品印花油墨中的应用 10. 95190826 含有纤维素醚的热凝胶药物转运载体 11. 96114639 快速混媒法生产食(药)用级羧甲基纤维素醚的工艺 12. 96101672 聚阴离子纤维素醚防伪线及其在商品防伪包装上应用 13. 98808434 纤维素醚和涂敷过的片状载体材料上固定生物分子的方法 14. 98805409 纤维素醚淤浆 15. 98107714 含有2-丙烯基的纤维素醚及其在聚合中作为保护胶体的用途 16. 99808663 增稠性能改善的非离子纤维素醚 17. 99800835 改性纤维素醚 18. 99813715 制备低粘性水溶性的纤维素醚的方法 19. 00118796 把纸浆粉碎为粉末的方法和制造纤维素醚的方法 20. 00111228 高取代羟丙基纤维素醚及其制备方法 21. 00811009 包含疏水改性的纤维素醚的头发调理组合物 22. 00108603 水溶性纤维素醚组合物及胶料
纤维素醚的种类及作用机理 保水剂是改善干混砂浆保水性能的关键外加剂，也是决定干混砂浆材料成本的关键外加剂 之一,其主要来源是纤维素醚。 1.1羟丙基甲基纤维素醚 羟丙基甲基纤维素是碱纤维素与醚化剂在一定条件下反应生成一系列产物的总称。碱纤维 素被不同的醚化剂取代而得到不同的纤维素醚。按取代基的电离性能，纤维素醚可分为离 子型（如羧甲基纤维素）和非离子型（如甲基纤维素）两大类。按取代基的种类，纤维素 醚可分为单醚（如甲基纤维素）和混合醚（如羟丙基甲基纤维素）。按可溶解性不同，可 分为水溶性（如羟乙基纤维素）和有机溶剂溶解性（如乙基纤维素）等，干混砂浆主要用 水溶性纤维素，水溶性纤维素又分为速溶型和经过表面处理的延迟溶解型。 纤维素醚在砂浆中的作用机理如下： （1）砂浆内的纤维素醚在水中溶解后，由于表面活性作用保证了胶凝材料在体系中有效 地均匀分布，而纤维素醚作为一种保护胶体，“包裹”住固体颗粒，并在其外表面形成一 层 润滑膜，使砂浆体系更稳定，也提高了砂浆在搅拌过程的流动性和施工的滑爽性。 （2）纤维素醚溶液由于自身分子结构特点，使砂浆中的水份不易失去，并在较长的一段 时间内逐步释放，赋予砂浆良好的保水性和工作性。 1.1.1甲基纤维素（MC）分子式\[C6H7O2(OH)3-h(OCH3)n\]x 将精制棉经碱处理后，以氯化甲烷作为醚化剂，经过一系列反应而制成纤维素醚。一般取 代度为1.6~2.0，取代度不同溶解性也有不同。属于非离子型纤维素醚。 （1）甲基纤维素可溶于冷水，热水溶解会遇到困难，其水溶液在pH=3~12范围内非常 稳定。与淀粉、胍尔胶等以及许多表面活性剂相容性较好。当温度达到凝胶化温度时，会 出 现凝胶现象。 （2）甲基纤维素的保水性取决于其添加量、粘度、颗粒细度及溶解速度。一般添加量大，细度小，粘度大，则保水率高。其中添加量对保水率影响最大，粘度的高低与保水率的 高低不成正比关系。溶解速度主要取决于纤维素颗粒表面改性程度和颗粒细度。在以上几 种纤维素醚中，甲基纤维素和羟丙基甲基纤维素保水率较高。 （3）温度的变化会严重影响甲基纤维素的保水率。一般温度越高，保水性越差。如果砂 浆温度超过40℃，甲基纤维素的保水性会明显变差，严重影响砂浆的施工性。 （4）甲基纤维素对砂浆的施工性和粘着性有明显影响。这里的“粘着性”是指工人涂抹 工具与墙体基材之间感到的粘着力，即砂浆的剪切阻力。粘着性大，砂浆的剪切阻力大， 工 人在使用过程中所需要的力量也大，砂浆的施工性就差。在纤维素醚产品中甲基纤维素粘 着力处于中等水平。 1.1.2羟丙基甲基纤维素（HPMC）分子式为\[C6H7O2(OH)3-m-
1500～30000t/a羧甲基纤维素钠生产技术 发布时间：2005-09-26 15:49:03 【小中大字 体】 【评论】浏览：934次 羧甲基纤维素钠简介 羧甲基纤维素钠（NaCMC或简称CMC）是一种水溶性纤维素醚，可使大多数常用水溶液制剂粘度在几cP到几千cP之间变化。 NaCMC的简化分子式如下： Cell-O-CH2-COONa NaCMC由一氯乙酸与碱纤维素相互反应而得。碱纤维素本身是由纤维素与氢氧化钠反应产生的。碱纤维素的步骤对于简化醚化剂与纤维素链之间的反应是必须的。取代度（DS）和聚合度（DP）是各等级NaCMC的典型指标。 1.取代度和溶解性 取代度指连接在每个纤维素单元上的羧甲基钠基团平均数量。纤维素分子上的葡萄糖酐有三个醇基：一个伯醇，两个仲醇。三个醇基都能与氯乙酸钠发生反应。伯醇基团反应活性最大，因此取代基首先会取代此基团使反应物分子变长。取代度的最大值是3，但是在工业上用途最大的是取代度在0.5到1.2之间变化的NaCMC。 取代度为0.2-0.3的NaCMC与取代度为0.7-0.8的NaCMC的特性存在着很大的区别。前者只是部分溶于PH值为7的水，但后者是可完全溶解的。在碱性条件下情况正好相反。 2.聚合度和粘度 聚合度指纤维素链的长度，决定着粘度的大小。纤维素链越长粘度越大，NaCMC 溶液也是如此。 NaCMC分子呈现出线性结构，因此能够形成高粘度溶液。粘度反映了分子间的相互作用力。 因此，选择聚合度不同的产品，制成1%的NaCMC水溶液，在25℃时，粘度在几cP到几千cP之间。 3.粘度
改变NaCMC水溶液的浓度可获得粘度高度变化的溶液。 涉及NaCMC的粘度时，有三个因素必须考虑： λ溶液浓度 λ测量时的温度 λ所使用的粘度计的类型 很显然，浓度或温度的变化可以改变最终溶液粘度。NaCMC溶液是非牛顿液体，当剪切力增强时其表观粘度降低。在搅拌停止后，粘度成比例增加直到保持稳定。也就是说，溶液具有触变性。这是非常重要的现象，在搅拌前和搅拌后，NaCMC溶液粘度变化很大。因此严格按照制造商推荐的测量方法进行测量是非常重要的。 NaCMC作为吸水性胶体，具有所有胶体的特性。此外NaCMC溶液还可用于粘合剂，胶化剂，稳定剂和分散剂以及成膜剂。 羧甲基纤维素钠的特性 1.温度的影响 干态的NaCMC能够耐140-150℃以下的温度几分钟。和大多数溶液一样，当温度升高时NaCMC溶液粘度降低。但是这些溶液在加热时保持稳定，在冷却后粘度又会回到初始粘度。 2.酸碱的影响 NaCMC是一种具有较强酸性的酸。如果用强酸处理NaCMC，会释放出游离酸HCMC。这种酸不溶于水。 注意析出的情况只发生在PH值较低的情况下（大约为2.5），如果PH值超过这个值就不会产生析出的情况，例如在PH值为3.5的醋酸介质中。 NaCMC可作为缓冲器和离子交换器。如果PH值保持在上述的限度内，可以向水溶液中添加少量的酸，而不引起溶解性的变化。 3.盐的影响 某些金属盐与NaCMC反应，析出相应的纤维素羟乙酸金属盐。铝盐，锡盐和铅盐，高铁盐，银盐，铜盐和锆盐都会发生此反应。 NaCMC不会和钙盐和镁盐反应而沉淀，所以可以用于硬水。 弱浓度碱金属盐的存在通常会降低溶液的粘度，但强浓度的碱金属盐的存在将增加溶液的粘度，在有些情况下甚至引起胶凝作用。 4.抗溶剂性 NaCMC不溶于有机溶剂。
国外羟丙基甲基纤维素制备工艺介绍 国外羟丙基甲基纤维素制备工艺介绍 （1）美国道化学公司（Dow Chem.Co.）制备低羟丙基含量（MS=0.05~0.2）和高甲氧基含量（DS=1.4~2.1）的羟丙基甲基纤维素，是将碱纤维素与大量氯甲烷和少量环氧丙烷反应而制得。这是种度产品品种，它的2%水溶液，于20℃的粘度在30 mpa?s 以下，凝胶点接近于70℃。它的中粘度产品的粘度 在40~80 mpa?s，它的凝胶点在65℃左右。该产品适用于氯乙烯、偏氯乙烯和丙烯腈的聚合，也适用于氯乙烯与偏氯乙烯和丙烯腈与偏氯乙烯的共聚。 （2）德国Henkle and cie 公司制备易溶于水中作胶粘剂用的羟丙基甲基纤维素的工艺，该工艺也属于低羟丙基含量和高甲氧基含量的类型。具体工艺如：先将10Kg 亚硫酸法精制纤维素加入到35%碱液中，压榨至 2.6 倍，在室温下放置18h，投入到装有回流冷凝器的150L 容积的高压釜中，用氮气冲洗后，导入 1 份环氧丙烷溶于 6 份氯甲烷中的混合液，经1h 升温加热至60℃，再经2h 升温至85℃后，维持该温度1h，此时产生的压力为2.2Mpa，停止加热，经冷却后，将釜中的氯甲烷除去，产品用95%的热水洗涤 2 次；离心甩干至含水量为60%，经冷却后，挤塑切成片状，经锤式粉碎机粉碎，并经空气干燥至含水量为9%，产品粒度为0.2~0.5，4%溶液的粘度为2pa?s，它在室温下不溶于水。 （3）德国Kalle 公司采用连续醚化制备纤维素醚，如甲基纤维素或羟丙基甲基纤维素。该工艺中碱纤维素是采用双螺旋浆压榨机来制备的，它与醚化反应管相连接，醚化液由水压泵强制送入反应管中，反应管外有加热夹套，有热交换器调节液温，用泵循环使用，并具有回流冷凝器来保持反应管恒温，因为反应管内的压力在表压18~29 大气压之间。反应物呈浓厚的悬浮液，必须具有压力释放旋转出料设备和旋转泵。出料物中包括纤维素醚，过量的醚化剂、二甲醚、氯化钠和其它副产物，经热水洗涤、离心分离，所得纤维素醚以常规干燥方法干燥得产品，醚化剂经回收，调整醚化剂比例后加以回用。如将经粉碎的聚合度为500 的纤维素在具有水冷却的连续混合器中与碱液混和，使成为含 有26%NaOH、32%纤维素和42%水的碱纤维素。由螺旋压榨机使均匀导入反应器中，同时导入纤维素 6 倍量的含有5%环氧丙烷的氯甲烷，于80℃反应温度下，经40min 后出料，得甲氯基含量为26%、羧丙基为3%和粘度 为1Pa?s（2%水溶液，26℃）的羟丙基甲基纤维素。 （4）美国道化学公司曾采用芳香族有机溶剂来作为稀释剂，以使反应中热传导均匀和易于控制温度，反应一经完成后，可经共沸除去大部分水分和副反应有机化合物。例如将3980 份甲苯、392 份固体NaOH 和145 份水，用氮气换去空气，然后将混合物在搅拌下加热至80℃，1h 后，加入400 份经粉碎的纤维素。这些混合物采取氮气保护并加热1h 后，将混合物冷却到室温后，加入594 份氯甲烷和101 份环氧丙烷，然后加热至90℃，并保持此温度4h，反应完全后，开启反应釜，取样分析残余碱含量，加入足量甲酸中和残余的氢氧化钠，然后加水进行共沸蒸馏，其水量约为存在于混合物中的90%
目前国内的羟丙基甲基纤维素质量良莠不齐，价格相差悬殊，令客户难以作出正确的选择。同外公司的改性HPMC，是多年研究的成果，掺加微量物质可以改善施工性能，提高操作性，当然会影响一些其它性能，但是总体来说它是高效的；而国内厂家的HPMC大量掺加其它成分，唯一目的就是降低成本，造成产品的保水性、粘结性等性能大大降低，造成许多建筑质量问题。 一．纯净的HPMC与掺假的HPMC存在下列差异： 1．纯净HPMC目视状态蓬松，堆积密度较小，范围是：0.3-0.4g/ml；掺假的HPMC流动性更好，手感更加沉，与正品外观存在明显差异。 2．纯净HPMC水溶液澄清、透光率高，保水率≥97%；掺假的HPMC水溶液较混浊，保水率很难达到80%。 3．纯净HPMC不应该嗅到氨气、淀粉和醇类的味道；掺假的HPMC往往可以嗅到各类味道，即使无味，也会手感较沉。 4．纯净HPMC粉末在显微镜或放大镜下是纤维状；掺假的HPMC在显微镜或放大镜下可以观察到颗粒状固体或晶体。 二．20万难以逾越的高度？ 国内很多专家、学者发表论文认为，HPMC生产受国内的设备安密封性、浆液法工艺以及低压生产的制约，普通的企业无法生产20万粘度以上的产品。进入夏季甚至无法生产8万粘度以上的产品。他们认为，所谓的20万产品一定是假产品。 专家的论点不无道理，按照国内以前的生产状况，确实能得出以上结论。 提高HPMC粘度的关键是，反应器高度密封性和高压反应以及优质的原材料。高度密封性避免氧气对纤维素的降解，高压反应条件促进醚化剂向纤维素内部的渗透并保证产品的均匀性。 200000cps羟丙基甲基纤维素的基本指标： 2%水溶液粘度200000cps 产品纯度≥98% 甲氧基含量19-24%
羟乙基纤维素的合成及应用 羟乙基纤维素（HEC ）是一种非离子型的水溶性纤维素醚。外观为白色至淡黄色的无毒、无味纤维状或粉末状固体。被广泛应用于石油开采、日用化工、建筑、涂料、高分子聚合等领域，近年来在医药方面的应用也越来越得到重视。 1 生产工艺 1.1 气相法和液相法 气相法和液相法这2种生产工艺都需预先制备碱纤维素，将纤维素于20℃左右浸渍于18%（质量）左右的NaOH 中脱脂、醚化反应后经过中和、洗涤、干燥、粉碎，获得最终产品。 合成HEC 的主要反应方程式如下： a ．碱活化反应 [C 6H 7O 2(OH)3]n + nNaOH [C 6H 7O2(OH)2ONa]n + nH 2O 该反应先在纤维素分子中葡萄糖单元的伯羟基然后在仲羟基上发生碱化，使纤维素分子间的氢键力减弱或被破坏，碱化后的纤维素溶解于高浓度的碱液中。 b.醚化反应 在上述碱纤维素溶液中加入环氧乙烷，随即发生醚化反应： O C 6H 7O 2(OH)2OH ·NaOH + CH 2 2 C 6H 7(OH)2OCH 2CH 2OH 醚化的产物可以和环氧乙烷进一步反应，或使侧链增长，或使侧链数目增加。 （1） 气相法 气相法又分为直接气固法和真空气固法。 ①直接气固法制HEC 的生产过程：棉纤维脱脂、挤干，与环氧乙烷在44～46℃下直接反应1～2小时制取。该法过程简单，但产品粘度太低。 ② 真空充氮气固法制取HEC 的生产过程：把反应器抽成真空，充氮两次，加入环氧乙烷，在真空度9.064×104Pa 、27-32℃下反应3～3.5小时得到产品HEC 。此法虽然生产过程简单，但环氧乙烷消耗量大，反应时间较长，最终产品成本高。工艺框图见图1。
1产品概况 纤维素醚是一类重要的水溶性高分子化合物,是以天然纤维素(α- 纤维素,包括棉短绒或木桨粕) 经过碱化、醚化反应而生成的一系列产品的总称。纤维素醚分为离子型和非离子型两类产品,离子型产品主要是羧甲基纤维素(CMC) ,非离子型产品包括甲基纤维素(MC) 、羟丙基甲基纤维素(HPMC) 、乙基纤维素( EC) 、羟乙基纤维素(HEC) 、羟丙基纤维素(HPC) 等。 HPMC属水溶性非离子型纤维素醚,是甲基纤维素(MC) 中部分甲氧基被羟丙氧基置换时得到的产物。 HPMC 为白色粉末,无味,无臭,无毒,在人体内完全无变化而排出体外。该品易溶于水,但不溶于热水。水溶液为无色透明粘稠物。HPMC 具有优良的增稠、乳化、成膜、分散、保护胶体、保持水分、粘合、耐酸碱,抗酶等性能,广泛用于建筑、涂料、医药、食品、纺织、油田、化妆品、洗涤剂、陶瓷、油墨及化学聚合反应过程中。 1生产工艺 HPMC制造主要由棉绒碱处理、羟丙基化、甲基化等三个反应来完成的。在近几年出现的各种技术方只仅仅集中在完善与改进各个单元操作方面。一般都用棉绒为原料，用50%的氢氧化钠水溶液进行碱性处理，得到纤维素钠盐，在进行羟丙基化和甲基化操作。最近常用的羟丙基化试剂是氧化丙烯，而在70年代也有用丙醇作羟丙基化试剂的报道。甲基化试剂一般都采用氯甲烷，在早期也有用溴甲烷、硫酸二甲酯的报道。 评价：HPMC性能的指标是甲基取代度，醚化效率，聚合度，粘度等。各种新工艺方法的出现，均是围绕着改进某些工艺路线，提高某些指标水平而进行的。 纤维素醚类生产工艺有其共性,即精制棉或木浆经液体烧碱浸渍,压榨除去多余的碱液,得到碱纤维素,再加入溶剂,醚化剂,在一定温度、压力下进行醚化反应,反应终点以所需醚化度为准,然后经中和洗涤、干燥,粉碎等得成品。 HPMC的生产采用氯甲烷和环氧丙烷作为醚化剂, 其化学反应方程是: Rcell - OH+ NaOH+ CH3Cl + CH2OCHCH3 →Rcell - O - CH2OHCHCH3 + NaCl + H2O 醚化工艺大体上可分为两大类，一类是一步醚化法，即使羟丙基化反应和甲基化反应同时进行，这是早期采用的方法，仍然是现在制备HPMC的重要方法。另一类是分步醚化法，即将羟丙基化操作和甲基化操作分开进行，这样得到的产品某些指标较好。 1.1一步醚化法 实例1：粉末状棉绒与50%氢氧化钠水溶液在60℃时混合，在反应器压力为2.26×10-4MPa情况下，连续通入环氧丙烯。在通过组成为52%甲醚，43%氯甲烷与5%环氧丙烷混合气体。再次加入50%氢氧化钠溶液，并混合之。继续通入氯丙烷，在80℃反映1h。反应产物羟丙基甲基纤维素的甲基取代度为20.2%，羟丙基取代度为25.4%，不溶物＜0.05%。在反应中，氯甲烷的转化率为53.8%，环丙甲烷的转化率为42.6%。
hpmc羟丙基甲基纤维素主要用于聚氯乙烯生产中的分散剂，此外在其他石油化工、涂料、建材、除漆剂、造纸、化妆品等产品生产中作增稠剂、稳定剂、乳化剂、成膜剂等。那么，hpmc纤维素用途是什么？为此，安徽金水桥建材有限公司为大家总结了相关信息，希望能够为大家带来帮助。 本品为工业级HPMC，主要用途为聚氯乙烯生产中做分散剂，系悬浮聚合制备PVC的主要助剂。另外，在其他石油化工、涂料、建材、除漆剂、农业化学品、油墨、纺织印染、陶瓷、造纸、化妆品等产品生产中作增稠剂、稳定剂、乳化剂、赋形剂、保水剂、成膜剂等。在合成树脂方面的应用，可使获得的产品具有颗粒规整、疏松、视比重适宜，加工性能优良等特点，从而基本上取代了明胶和聚乙烯醇作分散剂。另外，在建筑工业施工过程中，主要用于砌墙，灰泥粉饰，嵌缝等机械化施工中；特别在装饰性施工中，用做粘贴瓷砖、大理石、塑料装饰，粘贴强度高，还可以减少水泥用量。用于涂料行业中做增稠剂，可使图层光亮细腻，不脱粉，改善流平性能等。
安徽金水桥建材有限公司是年产3000吨羟丙基甲基纤维素(羟丙甲\hpmc纤维素）的高新技术企业。羟丙基甲基纤维素品型号有kh60和kh75,羟丙基甲基纤维素的粘度有：5万、10万、15万、20万分类；广泛应用于建筑、乳胶涂料、聚氯乙烯、陶瓷以及纺织生产中。产品质量先进，畅销国内、国际市场，深受用户好评。 公司占地面积45亩，厂房面积19.8亩，办公楼3.75亩，位于安徽省宿州市经济技术开发区，距市中心2公里。京浦铁路，206国道，310省道纵穿开发区，合徐高速公路沿开发区西缘穿过。宿州市位于安徽省最北部，史有“皖北大门”之称，宿州市居中靠东、承东启西、连南接北，是贯通华东、华南、华中、华北地区的重要交通枢纽，铁路、公路、水路交通十分便捷。连霍高速、京福高速在宿州市纵横贯穿，京沪、陇海两大铁路干线呈“十”字状贯穿全境，已建成的京沪高速铁路经过宿州市，并设有车站，从宿州市3个小时可到北京、2个小时到上海。水路运输主要航线由宿州港经洪泽湖至长江中下游各港口城市，经大运河至江、浙、沪等地或经淮河到淮河沿岸
羧甲基纤维素 MSDS Carboxymethyl cellulose 羧甲基纤维素性质、用途与生产工艺 含量分析 羧甲基纤维素钠的百分含量按100减去下述氯化钠和乙醇酸钠的百分含量而得。 氯化钠含量精确称取试样约5g，移人一250m1烧杯，加水50ml和30%过氧化氢5ml，在蒸汽浴上加热20min，偶尔搅拌一下，至完全溶解。冷却，采用硫酸银和硫酸汞一硫酸钾电极，并不停搅拌，加水100ml和硝酸10ml，然后用0.05mol/L硝酸银滴定至电位终点。按下式计算试样中的氯化钠百分含量： (584．4Vc)/(100-6)ω其中，V和c分别为所耗硝酸银的体积(m1)和浓度(mol/L)；6为所测得的干燥失重；ω为试样质量(g)；584.4为氯化钠的分子量。 乙醇酸钠含量准确称取试样约500mg，移入一100ml烧杯，先经5ml冰乙酸随后用5ml 水湿润，然后用玻棒搅至溶液状(一般约需15min)。在搅拌下缓慢加入丙酮50ml，然后加氯化钠1g，搅拌数分钟使羧甲基纤维素钠全部沉淀。经一已用少量丙酮湿润过的软质粗孔滤纸过滤，将滤液收集于一100ml容量瓶中，另用30ml丙酮将滤渣移人滤纸并淋洗滤渣，然后用丙酮稀释，定容后混匀。 按下述制备标准液：准确称取室温下干燥器中过夜的乙醇酸100mg，移人一100ml容量瓶中，用水溶解，定容后混匀。该液应在30天之内使用。将该液1.0.、2.0、3.0和4.0m1分别移入四只100ml容量瓶中，分别加水至约5ml，然后加冰乙酸5ml，并用丙酮稀释、定容。 取前述试样液2.0ml和各标准液各2.0ml，分别移入五只25ml容量瓶中，另配一空白瓶，内含由冰乙酸和水各占5%的丙酮液2.0ml。将各容量瓶不加盖在沸水浴上保持 20min以除去丙酮，取下，冷却。每只瓶中各加2，7-二羟萘试液(TS-85)5.0ml，强力混合后再加15ml，再强烈混合。取小片铝薄盖口。将容量瓶垂直放入沸水浴中保持 20min，然后取出，冷却，用硫酸定容后混匀。 用一适当的分光光度计，以空白液为对比，在540nm处测定各液的吸光度，按标准液吸光度绘制标准曲线，然后根据标准曲线和试样的吸光度求出试样中乙醇酸的质量(mg)叫，然后按下式求出试样中 毒性 ADI不作特殊规定(FAO/WHO，2001)。 LD50(大鼠，经口)27g/kg。 GRAS(FDA，§182．1745，2000)。 使用限量
收稿日期:2000-11-13 3基金项目:广东省科技厅研究经费资助项目 作者简介:黄少斌(1964-),男,副教授,主要从事天然高分子改性和环境化工研究.文章编号:1000-565X(2001)07-0066-04 反应工艺对纤维素醚化反应效果的研究3 黄少斌 郭璇华 (华南理工大学应用化学系,广东广州510640) 摘 要:用精制棉纤维素为原料,分别用捏合机和搅拌式反应釜进行纤维素的醚化反应活性研究,并分别用氯乙醇和一氯乙酸为醚化剂,制备羟乙基纤维素和羧甲基纤维素.研究结果表明,在高强度搅拌的情况下,采用搅拌式反应釜进行纤维素的醚化反应,纤维素有较好的醚化反应活性,表现在醚化反应效率提高、产品在水溶液中的透光性增强等方面皆比用捏合机的方法好.因此提高反应过程的搅拌强度,是研制取代均一性好的纤维素醚化产品的较好方法. 关键词:醚化反应;纤维素;羟乙基纤维素;羧甲基纤维素 中图分类号:TQ325.7 文献标识码:A 在我国,精制棉纤维素醚产品的研制,普遍用溶媒法[1～2],用捏合机为反应设备.而棉纤维素主要由分子排列较整齐而又紧密的结晶区组成,用捏合机为反应设备,因反应时捏合机捏合臂转速慢,醚化剂进入纤维素不同层面的阻力较大且速度慢,造成反应时间长、副反应比例高、取代基在纤维素分子链上的分布极不均匀. 通常纤维素的醚化反应为由外及里的多相反应,若缺少外加动力的作用,醚化剂很难进入纤维素结晶区内.而通过对精制棉进行预处理(如用物理方法增大精制棉的比表面),同时用搅拌式反应釜为反应设备,采用快速搅拌进行醚化反应,根据推理,纤维素可强烈溶胀,使纤维素无定形区和结晶区的溶胀性趋于一致,提高反应活性.通过提高外加搅拌动力等,可达到在非均相醚化反应体系中,纤维素醚取代基分布较为均一的目的.因此用搅拌式反应釜为反应设备来研制高质量纤维素醚化产品将成为我国未来的发展方向. 1 试验部分1.1 试验用精制棉纤维素原料 根据试验所用反应设备不同,所用棉纤维素的预处理方法也不同,其中用捏合机为反应设备时,所用精制棉纤维素的结晶度为43.9%,精制棉纤维素的平均长度在15～20m m;用搅拌式反应釜为反应设备时,所用精制棉纤维素的结晶度为32.3%,精制棉纤维素的平均长度小于1m m. 1.2 羧甲基纤维素和羟乙基纤维素的研制 羧甲基纤维素和羟乙基纤维素的研制可以采用2L捏合机为反应设备(反应时平均转速为50r/mi n)和用2L搅拌式反应釜为反应设备进行反应(反应时平均转速为500r/mi n). 羧甲基纤维素和羟乙基纤维素的反应式分别为: Cell-(O H)3+2nNaO H+nCl C H2COO H Cell-(O H)3-n(O-C H2COO Na)n+nNa Cl+ 2n H2O和 Cell-(O H)3+nNaO H+nCl C H2C H2O H Cell-(O H)3-n(O-C H2C H2O H)n+nNa Cl+ n H2O. 反应时所有的原料皆来自于严格的计量反应, 反应所得产品用w=95%的乙醇洗涤,而后在 60℃、0.0005m Pa负压下进行24h真空干燥,所 得样品的水分含量w=2.7%±0.3%,其中用于分 华南理工大学学报(自然科学版) 第29卷第7期J our nal of Sout h Chi na U niversit y of Tech nology V ol.29 N o.7 2001年7月(Nat ural Scie nce Edition)J uly 2001
1 2011104163610 一种纸浆羟甲基纤维素型施胶剂及其制备方法 2 2012103202129 一种羟甲基纤维素共聚物型阻水纱的制备方法 3 2012105073156 一种利用木质纤维素生物质联产糠醛和5-羟甲基糠醛的方法 4 2013103462224 由结冷胶和柠檬酸钾凝胶的羟丙甲纤维素肠溶空心胶囊 5 2012101581402 羟丙基甲基纤维素醚的制备工艺 6 2012101592784 一种双核离子液体催化纤维素水解制5-羟甲基糠醛的方法 7 201210164902X 一种超低粘羟丙基甲基纤维素醚的制备方法 8 2012100459973 纤维素转化为5-羟甲基糠醛的方法 9 2010800381060 羟丙基纤维素粒子 10 2011103672971 用竹浆生产羟丙基甲基纤维素的方法 11 2011104549654 一种采用反应萃取耦合技术均相降解纤维素制备5-羟甲基糠醛的方法 12 2007100456692 合成纺丝/制膜用碱溶性羟乙基纤维素的方法 13 200680031004X 含有控释羟丙甲纤维素基质的药物组合物 14 2006800394967 制备包括羟丙基甲基纤维素的水性医药组合物的方法和可获得的医药组合物 15 028056256 含有邻苯二甲酸羟丙基甲基纤维素聚合物的固体分散体的药物组合物 16 2005800084792 包含羧甲基纤维素钠和羟丙基甲基纤维素的眼液 17 2008100186734 羟乙基纤维素的制备方法 18 001112287 高取代羟丙基纤维素醚及其制备方法 19 998045527 羟丙基纤维素和阴离子聚合物组合物及其作为药物膜包衣的用途 20 001182978 低取代羟丙基纤维素 21 988110164 用季化羟乙基纤维素和聚合双胍对接触镜片进行消毒 22 971946388 包含以交联淀粉和羟丙基甲基纤维素为主要成分的载体的控释药片 23 2005100158321 双模板法羟乙基纤维素改性海藻酸盐微球及其制备方法 24 911003487 一步法合成交联羧烷基羟烷基纤维素复合醚工艺 25 881085200 含水溶性、非电离的疏水改性羟乙基纤维素的胶结组合物及其使用 26 2010105786775 具有高的热凝胶强度的羟丙基甲基纤维素、生产其的方法和含有该羟丙基甲基纤维素的食品 27 2014100560681 药用辅料羟丙甲纤维素淤浆法生产工艺 28 2012104722065 一种高固含量的低取代度羟乙基纤维素溶液的制备方法 29 201210511908X 一种羟乙基羧甲基纤维素的制备方法 30 201310000118X 羟乙基纤维素-二氧化硅渗透汽化杂化膜的制备方法 31 2011800359555 具有提高的醋酸酯和琥珀酸酯取代的醋酸羟丙基甲基纤维素琥珀酸酯 32 2011800120455 阳离子化纤维素以及阳离子化羟烷基纤维素的制造方法 33 2013103462296 由结冷胶和氯化钙凝胶的羟丙甲纤维素肠溶空心胶囊 34 2013103462281 由结冷胶和氯化钾凝胶的羟丙甲纤维素肠溶空心胶囊 35 201210300634X 一种醋酸羟丙甲纤维素琥珀酸酯的制备方法 36 2012102636718 一种含有羟甲基纤维素钠的低温磷化液 37 2012103130370 一种炔基羟丙基纤维素及其温敏性水凝胶的制备方法与应用 38 2010800524223 羟烷基纤维素微粒 39 2012100692075 超低粘度羟乙基纤维素的液相合成工艺 40 2012101451860 一种羟乙基甲基纤维素的制备方法
目录 摘要 (1) 关键词 (1) 一、生产原料纤维素的来源 (1) 二、羧甲基纤维素（CMC）性质 (2) 三、羧甲基纤维素（CMC）生产工艺 (2) 四、羧甲基纤维素用途 (4) 五、羧甲基纤维素（CMC）国内外生产及利用现状 (5) 六、羧甲基纤维素（CMC）发展方向 (5) 参考文献 (5) 羧甲基纤维素的生产与应用 摘要：羧甲基纤维素（CMC）,是以纤维素为原料合成的纤维素醚类产品，有着良好的化学和物理性能，在医药、陶瓷、食品添加剂、造纸、建材、涂料等方面也有着广泛的应用前景。本文将综述羧甲纤维素的生产原料来源、性质和国内外生产应用现状以及发展前景。，其中重点介绍羧甲基纤维素（CMC）的合成工艺和具体的应用。 关键词：羧甲基纤维素、生产工艺、应用、发展方向。 Abstract: Cellulose is composed of macromolecular polysaccharide, is a kind of important natural polymer, not only to the health of human body, but also has a broad prospect of application in medicine, ceramics, food additives, paper making, building materials, paint also. This paper will review the source of cellulose and its application, which mainly introduces CMC synthesis principle and application status at home and abroad, as well as the development foreground. Key words: Cellulose, CMC, Composition principle, Application, Development. 一、生产原料纤维素的来源 经过多年的研究和发展，目前可以用于合成羧甲基纤维素的原料有精制棉短绒、地脚棉、甘蔗渣、秸秆及稻草等。但生产工艺对纤维素原料中а纤维素含量的要求很高，虽然精制棉短绒价格相对其他材料昂贵，数量相对较少。但以上这些原材料中精制棉短绒的棉纤维含量高达90%以上，精制棉短绒生产出来的羧甲基纤维素比其他原材料所生产出来的产品性能更优越，故比其他原材料更是符合工业化生产。因而，目前世界上用于生产的羧甲基纤维素的主要原材料是精制棉短绒。
学号:4111200059 泰山医学院毕业设计（论文） 题目：羟丙基甲基纤维素的发展现状 与应用前景 院（部）系化工学院 所学专业化学工程与工艺 年级、班级2011级本科2班 完成人姓名靳宗霞 指导教师姓名 专业技术职称吴秀勇副教授 2015年6 月10日
论文原创性保证书 我保证所提交的论文都是自己独立完成，如有抄袭、剽窃、雷同等现象，愿承担相应后果，接受学校的处理。 专业： 班级： 签名： 年月日
泰山医学院本科毕业设计（论文） 摘要 羟丙基甲基纤维素，也叫做羟丙甲纤维素、纤维素羟丙基甲基醚，是选用高度纯净的棉纤维素作为原料，在碱性条件下经专门醚化而制得的。 羟丙甲基纤维素的最主要用途体现在建筑业、陶瓷制造业、涂料业、油墨印刷、塑料、医药等行业，这一产品还广泛用于皮革、纸制品业、果蔬保鲜和纺织业等。 本文通过对羟丙甲基的合成方法、溶解方法、测定方法的介绍来阐述羟丙甲基纤维素，再通过对羟丙甲基的用途以及发展现状来介绍其应用前景。 关键词：羟丙甲基纤维素；用途；发展现状；应用前景
泰山医学院本科毕业设计（论文） Abstract Hydroxypropyl methyl cellulose, also known as hydroxypropyl methyl cellulose, hydroxypropyl methyl cellulose ether，Is highly pure cotton cellulose as raw materials, under the condition of alkaline specially made by etherification. Reflected in the main purpose of hydroxypropyl methyl cellulose due to construction, ceramic manufacturing, printing ink, plastics, pHarmaceutical and other industries, the product is widely used in leather, paper products, fresh-keeping, and textile industry etc. This article through to the synthesis of hydroxypropyl methyl, dissolving method, the measuring method is introduced to illustrate the hydroxypropyl methyl cellulose, again through the use of hydroxypropyl methyl and development present situation to introduce its application prospect. Keyword: Hydroxypropyl methyl cellulose, Use, Current situation of the development, Application prospect
