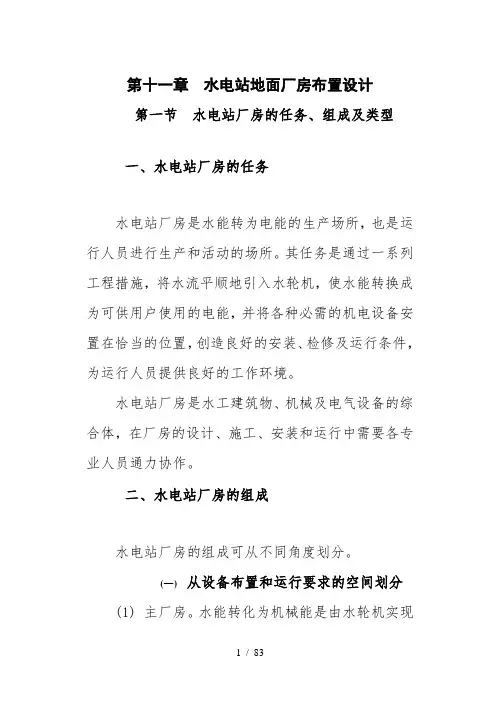

第十一章水电站地面厂房布置设计
第一节水电站厂房的任务、组成及类型
一、水电站厂房的任务
水电站厂房是水能转为电能的生产场所,也是运行人员进行生产和活动的场所。其任务是通过一系列工程措施,将水流平顺地引入水轮机,使水能转换成为可供用户使用的电能，并将各种必需的机电设备安置在恰当的位置，创造良好的安装、检修及运行条件，为运行人员提供良好的工作环境。
水电站厂房是水工建筑物、机械及电气设备的综合体，在厂房的设计、施工、安装和运行中需要各专业人员通力协作。
二、水电站厂房的组成
水电站厂房的组成可从不同角度划分。
(一)从设备布置和运行要求的空间划分
(１) 主厂房。水能转化为机械能是由水轮机实现的，机械转化为电能是由发电机来完成的，二者之间由传递功率装置连接，组成水轮发电机组。水轮发电机组和各种辅助设备安装在主厂房内，是水电站厂房的主要组成部分。
（2) 副厂房。安置各种运行控制和检修管理设备的房间及运行管理人员工作和生活用房。
（３) 主变压器场。装设主变压器的地方。水电站发出的电能经主变压器升压后，再经输电线路送给用户。
(4) 开关站(户外配电装置)。为了按需要分配功率及保证正常工作和检修，发电机和变压器之间以及变压器与输电线路之间有不同电压的配电装置。发电机侧的配电装置，通常设在厂房内，而其高压侧的配电装置一般布置在户外，称高压开关站。装设高压开关、高压母线和保护设施，高压输电线由此将电能输送给电力用户。
水电站主厂房、副厂房、主变压器场和高压开关站及厂区交通等,组成
水电站厂区枢纽建筑物，一般称厂区枢纽。
(二)从设备组成的系统划分
水电站厂房内的机械及水工建筑物共分五大系统
(１) 水流系统。水轮机及其进出水设备，包括压力管道、水轮机前的进水阀、蜗壳、水轮机、尾水管及尾水闸门等。
(２）电流系统。即电气一次回路系统，包括发电机及其引出线、母线、发电机电压配电设备、主变压器和高压开关站等。
(3）电气控制设备系统。即电气二次回路系统，包括机旁盘、厉磁设备系统、中央控制室、各种控制及操作设备如各种互感器、表计、继电器、控制电缆、自动及远动装置、通迅及调度设备等直流系统，如图11-1所示。
(４) 机械控制设备系统。包括水轮机的调速设备,如接力器及操作柜，事故阀门的控制设备，其它各种闸门、减压阀、拦污栅等操作控制设备。
（５) 辅助设备系统。包括为了安装、检修、维护、运行所必须的各种电气及机械辅助设备，如厂用电系统(厂用变压器、厂用配电装置、直流电系统),油系统、气系统、水系统，起重设备,各种电气和机械修理室、试验室、工具间、通风采暖设备等。
(三)从水电站厂房的结构组成划分
１.水平面上可分为主机室和安装间。主机室是运行和管理的主要场所,水轮发电机组及辅助设备布置在主机室;安装间是水电站机电设备卸货、拆箱、组装、检修时使用的场地。
2．垂直面上，根据工程习惯主厂房以发电机层楼板面为界,分为上部结构和下部结构。
(1) 上部结构。与工业厂房相似，基本上是板、梁、柱结构系统。
(２) 下部结构。为大体积混凝土整体结构，主要布置过流系统,是厂房的基础。
图11-１详细表述了水电站厂房的组成及配合关系。
三、水电站厂房的基本类型
水电站厂房型式往往是随不同的地形、地质、水文等自然条件和水电站
