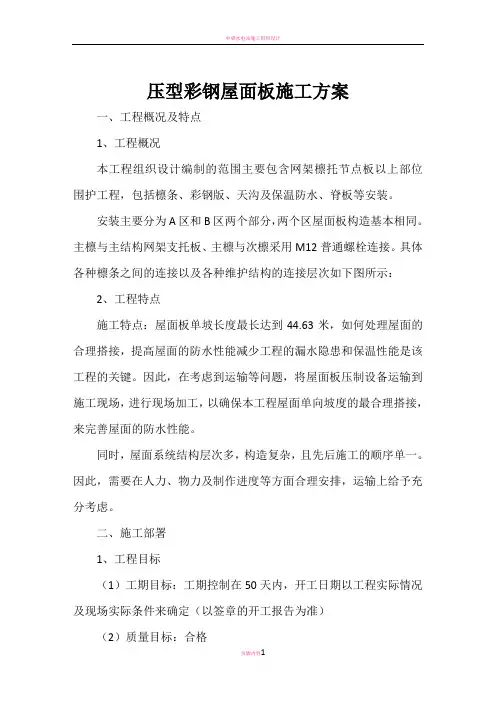

压型彩钢屋面板施工方案
一、工程概况及特点
1、工程概况
本工程组织设计编制的范围主要包含网架檩托节点板以上部位围护工程，包括檩条、彩钢版、天沟及保温防水、脊板等安装。
安装主要分为A区和B区两个部分，两个区屋面板构造基本相同。主檩与主结构网架支托板、主檩与次檩采用M12普通螺栓连接。具体各种檩条之间的连接以及各种维护结构的连接层次如下图所示：
2、工程特点
施工特点：屋面板单坡长度最长达到44.63米，如何处理屋面的合理搭接，提高屋面的防水性能减少工程的漏水隐患和保温性能是该工程的关键。因此，在考虑到运输等问题，将屋面板压制设备运输到施工现场，进行现场加工，以确保本工程屋面单向坡度的最合理搭接，来完善屋面的防水性能。
同时，屋面系统结构层次多，构造复杂，且先后施工的顺序单一。因此，需要在人力、物力及制作进度等方面合理安排，运输上给予充分考虑。
二、施工部署
1、工程目标
（1）工期目标：工期控制在50天内，开工日期以工程实际情况及现场实际条件来确定（以签章的开工报告为准）
（2）质量目标：合格
（3）安全文明目标：杜绝因工伤亡、重伤和重大机械设备事故，施工现场无火灾事故，文明施工，服从现场文明方面的管理。
2、施工总体安排
先进行制丝车间的施工，具体屋面系统的安装顺序为：主檩条——次檩条——屋面底层板——钢丝——W38防潮贴面及50㎜厚保温棉——Z型次檩条——75㎜厚保温棉——屋面板支座安装（含绝缘条）——屋面上层板安装
檩条安装工艺流程：钢结构偏差测量及调整——檩条的安装——标高调整
（1）檩条安装方法：采用主檩、双次檩结构，第一道次檩通过在主檩条上设置檩托板用螺栓与主檩条连接。安装顺序为由屋面低处向屋中心施工。在屋面施工前进行钢结构偏差的测量，根据测量数据加工主、次檩檩托，根据次檩条的长度确定檩托板位置并编号。在檩托安装时根据已测设的位置将不同高度的檩托对号入座。檩托在就位后与主檩条进行焊接，焊脚高度不小于6㎜，并进行围焊，在清除焊渣后进行防腐处理。
在檩托焊接后重新在檩托板上测出标高，根据已知标高进行檩条安装，利用椭圆孔进行细部微调，并利用钢垫片焊接定位。
次檩条的运输、堆放必须规范，有防变形措施。在施工时，先在地面检查檩条的变形情况，对变形严重的及时进行矫正。
因檩条安装是整个屋面系统的开始即基础，安装的好坏关系到屋
面连接件的安装精度及屋面能否自由滑移的要求。屋面檩条除保证自身连接要求外，檩条的安装位置、标高、弧度、挠度、间距应符合屋面板安装精度要求。次檩条和主檩条连接用自攻螺栓直接固定。如下图：
（2）屋面底层板安装
板材的堆放：
板材在运至现场后，临时堆放过程中应有足够的支撑，同时堆放高度不宜过高，以防止板材的变形，并有一定的防雨措施及排水坡度。如下图：
板材的提升：
板材吊装应配制专用的吊装架，用吊机整捆提升，板材与吊装绳接触处应加设防磨垫，每种规格的板材根据使用情况合理吊放在檩条上，并用白棕绳固定。压型钢板吊至屋面贮备开始安装时，应注意确
保所有的搭接边朝将要安装的屋面这边，否则不仅会翻转钢板，还会使钢板调头。在固定第一块钢板之前，确保其位置的垂直和方正，并将它正确地落在与其他建筑构件相关的位置上。
铺设板材：
将定制的下层板提升至檩条上端，按深化排版图进行次序铺设。两块板拼缝处预留，待第二块板就位后再固定。
板材安装连接点的处理：屋面底层板安装采用直接进行连接固定，见如下详图：
（3）钢丝、W38防潮贴面及50㎜厚保温棉安装：
当安装完屋面底层板之后，接下来铺设保温棉之前需要再安装钢丝网、屋面W38防腐防潮贴面。由于有内层板的支撑加上钢丝网的拉结，潮贴面W38防腐防潮贴面，保温面有了稳定的支撑。安装时，在钢丝网上部覆盖一层W38贴面，达到保温、防湿隔气的作用；同时在上面开始玻璃保温棉。将离心玻璃棉沿垂直于檩条方向铺开，然后用固定座将棉毡固定在檩条上；同时需要注意，为有效防止室内外
温差的传递速度，减少“冷桥”效应，应把保温棉按上下错缝铺设。
保温棉施工时的注意事项：在上层保温棉毡铺设时，在屋面固定座位置事先用刀片开小口后，将固定座穿入。保温棉因打卷被充分压缩，厚度测量可在开卷拍打后或翻卷后4小时以上充分回弹后进行。
为保证玻璃纤维保温棉的铺设不受天气影响，屋面板与保温材料平行施工，施工时应避免对已安装的固定座及钢丝网的破坏，并有突击强风设施，采用安全网全部覆盖。
（4）上层板固定支座的安装
施工工艺流程：测量放线——固定座安装——检查安装质量及修正
测量放线：在固定座安装前先应根据屋面板材安装方向即已测设的控制点在屋面檩条上订出各种固定座的安装位置。
固定座的安装：屋面上层板支座安装质量控制思路，在屋面板安装后，因热胀冷缩过程中，能使屋面板自由滑移。为防止出现因支座安装不正确在屋面板滑移的过程中将屋面板拉破，屋面板固定支座铸压成型，整体为一整件，无接缝及连接处。支座安装时，低下应先安
放绝缘垫，以便有效降低“冷桥”效应。采用360度直立缝咬合板隐藏式可滑移支座，能使屋面板在前后两个方向共有6.2㎝的滑移。这就解决了该板型在一定长度情况下的热胀冷缩，确保该种板型在50米左右范围内可通长无搭接布置。
（5）屋面上层板的安装
屋面上层板采用HV-470彩钢板型，该板型为360度咬口式搭接。连接可靠、安装方便快捷，并且具有较强的防渗漏性能，有效面积利用率高，经济实用。截面尺寸大样图如下：
鉴于本工程屋面坡度长，因此在屋面安装过程中，我们考虑将屋面外板成型机运到施工现场进行加工，一濑可以提高工作效率，缩短工期；二来，也便于现场整改，顺应安装的需要。
为了解决通长屋面板的整体提升问题，在联合工房侧墙面山墙与地面通过拉设导向钢丝声的方法来提升屋面板。
山墙
板材提升方向板材提升示意图钢丝绳地锚
屋面板安装工艺流程为：堆放就位——搭接固定——调整检验——安装并固定——密封——清理检修
堆放就位：屋面板加工成型后，将在屋面上有临时的堆放，堆放时为了不磨坏钢板表面，须设置有效的垫块在板上。
安装并固定：屋面板通过专用的隐藏式固定座与檩条固定，为有效的防止室内外温差的传递速度，须在支座下面设置绝缘块，这样能有效的防止“冷桥”效应的产生。
屋面板的现场施工：具体做法如下图所示
：
第一部：先将第一列固定座固定，每根檩条上面一个，以便他们能正确地与钢板的内肋和中心肋咬合。
第二步：将第一块钢板安装已固定好的固定座上，安装时用脚使
其与每块固定座的中心肋和内肋的底部压实，并用它们完全咬合。
第三步：将第二块钢板放在第二列固定座上后，内肋叠在第一块钢板或前一块钢板的外肋上，中心肋位于固定座的中心肋直立边上。钢板锁定用专用固定锁定机。
检验与调整：
主要检验板材与固定座是否完全连锁及屋面板平行度调整，检验的第一种方法是沿着正在安装的钢板的全长走一次，将一只脚踩在紧贴重叠内肋底板处，另一只脚以规则的间距踩压联锁肋条的项部，同样也要踩压每个夹板中心肋的顶部，为了达到完全联锁，重叠在下面
的外肋外的凸肩，必须压入搭接内肋的凹肩。暗扣板谷峰搭接边应逆常年主导风向铺设。检验的第二种方法是测量已固定好的钢板宽度，在其顶部和底部各测一次，以保证不出现移动扇形，在某些阶段，如安装至一小时，还应测量从已固定的压型钢板底部至屋面的六边或完成直线的距离，以保证所固定的钢板与完成线平行。若需调整，则可以在以后的安装和固定每一块板时很轻微的做扇形调整。
咬合固定锁边：
对于已咬在固定座上的屋面板，调整至正确的位置后，用咬口锁边机沿板材方向咬口锁边。
锁边：
全部固定完毕后，板材搭接出用檫布清理干净，涂满密封胶膏，用密封膏枪打完一段后，再用手轻檫使之均匀。泛水板等防水点处应涂满密封膏。
清理检修：每天退场前清理废钉和杂物，以防止氧化生锈。工程全部完工应全面清理杂物，检查已做好的地方是否按要求完成好，如不合理要马上进行返修。
（6）压型板安装技术标准
严格按《压型金属板设计施工规程》组织施工，主要偏差如下：◆屋脊板落差：20㎜
◆波纹的直线度：20㎜
◆波纹线对屋脊板的垂直度：2㎜
◆封檐板与屋脊板的平行度：2㎜
◆封檐板下口的直线度：20㎜
◆纵向搭接出涂抹密封膏宽：30㎜
◆屋面板无重复划分、无杂物
◆波型板屋面相对两板应顺直主导方向搭接宽度不得少于一个波。
（7）屋脊盖板、泛水板、收边板的安装
节点处理如下图：
屋脊盖板的侧向布置示意图：
屋脊盖板、连接板剖面、截面示意图：
檐沟处节点处理示意图：
墙体处节点处理示意图：
高低屋面处处理大样图：
（8）泛水板和收边板的安装也是整个维护系统安装的重要部分，直接影响到整个工程的质量和外观效果，应该特别重视。
纵向泛水板和盖板安装形式：纵向泛水板和盖板应在屋面板的地盘或波谷处有一个向下弯的翻边。下弯深度同钢板外型相对应。
纵向泛水板和盖板搭接与密封：纵向泛水板之间的搭接，屋面纵向泛水板的搭接长度为150～200㎜，沿顺坡方向靠近坡顶的泛水板搭接在上面，再搭接处涂上密封胶，用拉柳钉固定搭接。
横向泛水板和盖板安装形式：用于屋面的横向泛水板和盖板，沿下边线有一个加固的裂口，为保证防雨，可以切割裂口使其与波纹相配，同时在其下设置带双面胶带的所料堵头，也可以稍作修改，使其嵌入沟槽之中。对小坡度屋面，最好将裂缝切开贴紧波纹，带肋条钢
板的横向泛水槽和收边板，需要沿着底边缘处开槽或向下弯折，一边与钢板外型相配，这样可以防止由风带来的水，渗透到泛水板或盖板上。
横向泛水板固定：一般用自攻螺钉固定在屋面板的波峰上。
搭接与密封：横向泛水板和盖板搭接长度为150～200㎜，在搭接处应适用密封剂来密封，在搭接定位和固定前将上面一片翻转过来，在内面离终端12㎜处整个宽度上连续涂上密封剂，再用拉柳钉固定搭接。
