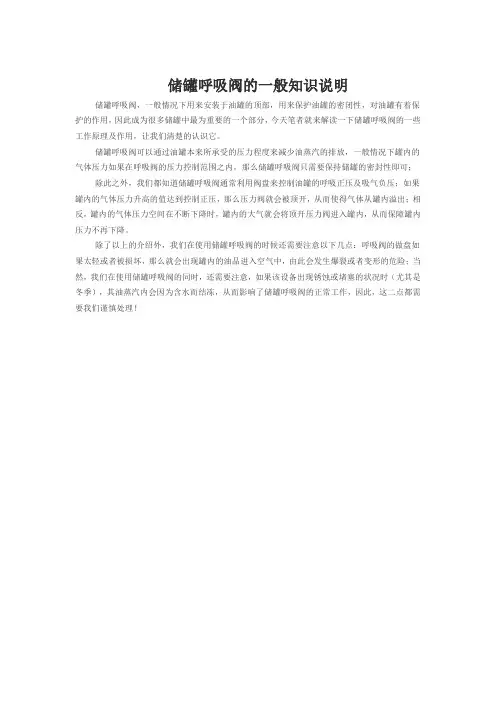

储罐呼吸阀的一般知识说明
储罐呼吸阀，一般情况下用来安装于油罐的顶部，用来保护油罐的密闭性，对油罐有着保护的作用，因此成为很多储罐中最为重要的一个部分，今天笔者就来解读一下储罐呼吸阀的一些工作原理及作用，让我们清楚的认识它。
储罐呼吸阀可以通过油罐本来所承受的压力程度来减少油蒸汽的排放，一般情况下罐内的气体压力如果在呼吸阀的压力控制范围之内，那么储罐呼吸阀只需要保持储罐的密封性即可；除此之外，我们都知道储罐呼吸阀通常利用阀盘来控制油罐的呼吸正压及吸气负压；如果罐内的气体压力升高的值达到控制正压，那么压力阀就会被顶开，从而使得气体从罐内溢出；相反，罐内的气体压力空间在不断下降时，罐内的大气就会将顶开压力阀进入罐内，从而保障罐内压力不再下降。
除了以上的介绍外，我们在使用储罐呼吸阀的时候还需要注意以下几点：呼吸阀的做盘如果太轻或者被损坏，那么就会出现罐内的油品进入空气中，由此会发生爆裂或者变形的危险；当然，我们在使用储罐呼吸阀的同时，还需要注意，如果该设备出现锈蚀或堵塞的状况时（尤其是冬季），其油蒸汽内会因为含水而结冻，从而影响了储罐呼吸阀的正常工作，因此，这二点都需要我们谨慎处理！
2018年5月
储罐事故照片
主要内容： 1.相关标准 2.常用术语 3.设置原则 4.典型设置方案 5.呼吸阀的分类与结构 6.呼吸阀选型时考虑的因素 7.呼吸阀选型原则 8.呼吸阀技术参数的确定 9.呼吸阀选用步骤和注意事项 10.呼吸阀的技术要求 11.呼吸阀安装和注意事项

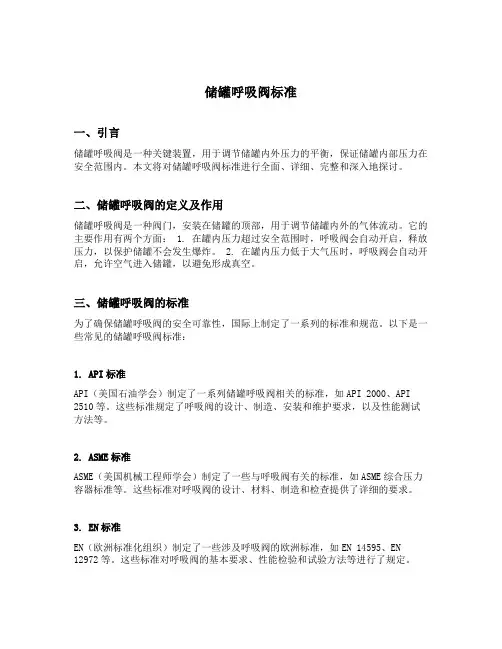

1.相关标准 GB50160-2008石油化工企业设计防火规范 SH/T3007-2014 石油化工储运系统罐区设计规范SY/T 0511.1 -2010 石油储罐附件第1部分：呼吸阀(适用于常压包括微正压石油储罐) SY/T 0511.2 -2010 石油储罐附件第2部分：液压安全阀 GB50074-2014 石油库设计规范 API 2000 Venting Atmospheric and Low-Pressure storage tank
2.常用术语 液体流动效应呼吸:在正常操作情况下，由于液体进入和流出引起的气体进出（呼与吸），也称大呼吸。 热效应呼吸:在正常操作情况下，由于环境温度的升降使罐内气相膨胀或收缩而产生的气体进出（呼与吸），也称小呼吸。 正常通气：由于正常操作或大气环境变化引起的气体进出（呼与吸）。 紧急通气：由于换热管破裂或外部火灾等异常工况引起的气体进出。
2.常用术语 泄压装置：用于泄放储罐中过度的超压负荷或负压的安全设施。 真空泄压阀：一种只能进行负压通气，防止储罐因出现真空而损坏的泄压装置。 泄压阀：一种只能进行正压通气，防止储罐因超压而损坏的泄压装置。 呼吸阀：一种由泄压阀和真空阀组合而成的，通过“呼”与“吸”（排出与吸入气体）保护储罐免受因超压或超负压而破坏的泄压装置。 呼吸人孔：可安装在人孔盖上的通气设施。
8110系列呼吸阀 安装、操作、维护和储存说明书 Installation, Operation, Maintenance and Storage Manuals of Series 8110 Pressure/Vacuum Relief Valve
1简介Introduction 8110系列呼吸阀是一种安装于储罐顶部开放管口处的安全装置，其主要功能是防止储罐破裂或向内爆炸。当介质注入储罐导致压力升高或剧烈的热量转换造成蒸汽压力变化时，未安装有排放装置的储罐将会破裂；当储罐中的介质被抽出或热量转换时，储罐将会向内爆炸；当储罐内介质液面降低，使得气体空间的压力低于大气压时，必须通过排放装置来缓解。简言之，储罐必须通过“呼吸”来消除破裂和向内爆炸的可能。 Series 8110 pressure/vacuum relief valve is a protection device mounted on a nozzle opening on the top of a fixed roof atmospheric storage tank. Its primary purpose is to protect the tank against rupturing or imploding. Without an opening or a controlled opening, a fixed roof atmospheric tank would rupture under increasing pressure caused by pumping liquid into the tank or as a result of vapor pressure changes caused by severe thermal changes. Imploding, or the collapsing of a tank, occurs during the pumping out procedure or thermal changes. As the liquid level lowers, the vapor space pressure is reduced to below atmospheric pressure. This vacuum condition must be alleviated through a controlled opening on the tank. In short, the tank needs to breathe in order to eliminate the possibility of rupturing or imploding. 阻火器的功能是阻止火焰在气体管道系统内的传播以保护储存有易燃性介质的低压储罐。它可以通过阻止外部热量和火焰的传播来保护罐内低闪点的介质，从而提高罐的防火性能和安全性能。通常情况下，将出口通大气的呼吸阀安装于阻火器顶部。 A flame arrester is designed to inhibit flame propagation in gas piping systems and to protect low pressure tanks containing flammable liquids. They protect low flash point liquids from externally caused sources of heat and ignition, providing increased fire protection and safety. A majority of the time, a “vent to atmosphere” pressure/vacuum valve is installed on top of the flame arrester. 8110系列呼吸阀是依据API 2000进行设计、装配和试验的。 According to API 2000 code, series 8110 pressure/vacuum relief valve are designed, manufactured and tested. 2 安装指南Installation Instructions 2.1 8110系列呼吸阀应安装在储罐顶部的开放管口处。
易挥发有机气体的计算(固定顶储罐、浮顶罐呼吸损耗的计算方法) 诸位:这是一篇关于固定顶储罐储存有机液体时所产生的呼吸损耗的计算方法(依据美国的研究成果),特提供给大家参考,如有做化工类的或加油站(库)项目环评时可套用. 1、储存有机液体的基本罐型有固定顶罐、浮顶罐、可变蒸气空间罐和压力罐等五种，而固定顶罐是一种最普通的罐型，在国内最常被使用，是储存有机液体的普通罐型，一般认为是最低的接受水平，特别是在加油站和石油库用于储存汽油和柴油。 典型的固定顶罐由带有永久性附加罐顶的园筒钢壳组成，其罐顶可以有锥形、园拱顶形到平顶的不同设计。固定顶罐一般装有压力和排气口，它使储罐能在极低或真空下操作，压力和真空阀仅在温度、压力或液面变化微小的情况下阻止蒸气释放。固定顶罐的主要是呼吸排放和工作排放等两种排放方式。 2.排放量计算 2.1 呼吸排放 呼吸排放是由于温度和大气压力的变化引起蒸气的膨胀和收缩而产生的蒸气排出，它出现在罐内液面无任何变化的情况，是非人为干扰的自然排放方式。 固定顶罐的呼吸排放可用下式估算其污染物的排放量： LB=0.191×M（P/（100910-P））^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC 式中：LB—固定顶罐的呼吸排放量（Kg/a）； M—储罐内蒸气的分子量； P—在大量液体状态下，真实的蒸气压力（Pa）； D—罐的直径（m）； H—平均蒸气空间高度（m）； △T—一天之内的平均温度差（℃）； FP—涂层因子（无量纲），根据油漆状况取值在1~1.5之间； C—用于小直径罐的调节因子（无量纲）;直径在0~9m之间的罐体，C=1-0.0123(D-9)^2 ; 罐径大于9m的C=1； KC—产品因子（石油原油KC取0.65，其他的有机液体取1.0） 2.2工作排放
呼吸阀是指既保证贮罐空间在一定压力范围内与大气隔绝、又能在超过或低于此压力范围时与大气相通（呼吸）的一种阀门。呼吸阀固定在储罐顶上的通风装置，以保证罐内压力的正常状态，防止罐内超压或真空使储罐遭受损坏，也可减少罐内液体挥发损失。 常压、低压储罐是流程工业中常见的设备。常压、低压储罐在使用过程中经常会由于储罐内液面的改变、或者外界温度的变化等原因，导致储罐内气体膨胀或收缩，储罐内气相的压力也随之波动，气体压力的波动极易使储罐出现超压或真空的情况，严重时会造成储罐超压鼓罐或低压瘪罐。 为了防止储罐出现超压或负压等失稳状态，工艺设计中通常采用在罐顶安装呼吸阀的方式来维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，保护储罐安全，并且减少储罐内物料的挥发和损耗，对安全和环保均起到一定的促进作用。 原理 呼吸阀的内部结构实质上是由一个压力阀盘(即呼气阀)和一个真空阀盘(即吸气阀)组合而成的，压力阀盘和真空阀盘既可并排布置，也可重叠布置。其工作原理：当储罐压力和大气压力相等时，压力阀和真空阀的阀盘和阀座紧密配合，阀座边上密封结构有“吸附”效应，使阀座严密不漏。当压力或
真空度增加时，阀盘开始开启，由于在阀座边上仍存在着“吸附”效应，所以仍能保持良好的密封。 当罐内压力升高到定压值时，将压力阀打开，罐内气体通过呼气阀(即压力阀)侧排入外界大气中，此时真空阀由于受到罐内正压作用处于关闭状态。反之，当罐内压力下降到一定真空度时，真空阀由于大气压的正压作用而打开，外界的气体通过吸气阀(即真空阀)侧进人罐内，此时压力阀处于关闭状态。 在任何时候，压力阀和真空阀不能同时处于打开的状态。当罐内压力或真空度降到正常操作压力状态时，压力阀和真空阀处于关闭状态，停止呼气或吸气过程。
******呼吸阀更换方案 一、工程概况 ****地方1#、2#、4#、5#、6#、9#油罐的呼吸阀因使用时间较长且维修不便，现更换为相对体积较小、质量较轻、维修方便的新型铝制呼吸阀。其中1#和2#油罐为200m3高架罐，需要更换的呼吸阀为DN100；4#和9#为5000m3储油罐，需要更换的呼吸阀为DN250；5#和6#为10000m3储油罐，需要更换的呼吸阀为DN250。在更换作业过程中皆属于高空作业，存在一定的安全隐患，根据该情况特编此方案。 作业范围：** 建设单位：** 使用单位：** 施工单位：** 二、编制依据 《工业设备、管道防腐蚀工程施工及验收规范》（GB50234-98）； 《民用机场供油工程建设技术规范》（MH5008-2005）； 《建筑施工高处作业安全技术规范》（JGJ 80-91）。 三、作业前期准备 1、进入**施工，作业人员、车辆需办理相关手续及证件等。 2、对所有参加作业人员进行技术交底，掌握方案中对施工方法及施工安全防护的要求，做到参加施工人员掌握全部施工流程和安全
措施。 3、准备高空作业的安全防护设备。 4、施工前准备螺栓松动剂对螺栓进行清理、浸润，以方便拆除。 5、核对油罐法兰盘与新呼吸阀法兰盘尺寸，准备相应的螺栓、垫片。 四、施工内容 1、新购呼吸阀为铝制材质，质量较轻，由2名施工人员将其抬上罐顶，准备更换。 2、施工人员进入罐顶，将佩戴的安全绳系于罐顶扶手之上，确保施工安全。 3、清理覆盖螺栓的锈渍、油漆。 4、利用扳手（若需要防静电扳手，请油库方提供）将原有呼吸阀与油罐相连的螺栓拆除，若出现无法拆除的情况，利用手工锯将螺栓进行切割拆除。 5、拆除的废旧呼吸阀体积较大，质量较重，只能将其进行拆分后利用麻绳从罐顶分块运送至油罐罐区地面。 6、清理罐顶连接法兰盘，安装新购铝制呼吸阀，安装过程中确保螺栓、工具等不得落入油罐内。 五、安全技术措施 1、对全体参加施工人员进行安全措施交底，对所有高空作业和受限空间作业人员进行高空作业安全知识和受限空间作业安全知识的教育；做到每个人树立“安全促进生产，生产必须安全”的思想。
关于原油储罐上面呼吸阀配与不配阻火器的问题 储罐, 呼吸阀, 阻火器, 原油 国内联合站的原油储罐，一般都是在呼吸阀根部配一个阻火器，这也算是标配了。但是，近些年来做国际工程，竟然看到有不配阻火器的图，当时惊呆了。后来察看API 2000，上面有一句话是这么说的(在4.4.1.2) A flame arrester is not considered necessary for use in conjunction with a PV valve venting to atmosphere because flame speeds are less than vapor velocities across the seats of PV valves (see API Publication 2210). 对于呼吸阀而言，看来阻火器也不是必需的。后来在网上查看资料，中文资料都是有加阻火器的；察看英文网站，也有好些教材说可以不加，而且还说不加更好。 请大家讨论一下，究竟加与不加？ 呼吸阀一般有压差，看看该压差是有什么控制的，如果加水或别的液体控制，也会起到阻火作用；加与不加，完全取决于介质的性质和操作条件，但凡二者都比较宽松，那么依据相关的标准就很好判断了，在加阻火器和不加阻火器之间划清明显的界限，我个人认为似乎有点欠妥！还是应该具体情况具体讨论吧~ 以下这段好象看不出适用范围是什么罐.国内设计油罐是装防火器的(国内外规范都有规定,我们的规范有时就是国际规范的翻版).国外我见到的也都设.A flame arrester is not considered necessary for use in conjunction with a PV valve venting to atmosphere because flame speeds are less than vapor velocities across the seats of PV valves (see API Publication 2210). 大型原油罐一般采用外浮，小的内浮顶 大型原油罐一般采用外浮，小的内浮顶，一般很少采用拱顶的。 内浮顶中央通气孔要加的阻火，不影响内外压力，有罐边通气孔。 国内外规范区别一般很大，大部分国内严格，也有没有规定的。 也遇到类例似情况，建在国内的就要遵守并按国内规范，国外工程例外。 我只知道柴油、苯这一类的轻质油或者有毒有害的，拱顶罐要有液压安全阀，内含阻火器的。大型原油罐貌似阀根没注意又没有阻火器…。 原油罐上面通常安装有两种呼吸阀：一种是机械式呼吸阀，另一种是液压式安全阀（也叫液压式呼吸阀），通常机械式呼吸阀下面要装阻火器，液压式呼吸阀由于里面的油品必须具有凝点低、粘度小、沸点高、闪点高、不易挥发的性能，推荐使用变压器油，所以可以不用装阻火器。 根据《石油化工企业设计防火规范(GB50160-1992，1999版)》5.2.18条，甲B、乙类液体的固定顶罐，应设阻火器和呼吸阀。
呼吸阀维护保养规程标准化管理部编码-[99968T-6889628-J68568-1689N]
呼吸阀维护保养规程 一、呼吸阀简介 根据国家标准〈油化工企业设计防火规范〉（GB50160-90）之规定，“甲、乙类液体的固定顶罐，应用阻火器和呼吸阀”。可见呼吸阀、阻火器是储罐不可缺少的安全设施。呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，且能减少罐内介质的挥发和损耗，满足储罐大小呼吸的通气要求。 二、结构及工作原理 呼吸阀是保护储罐安全的重要附件，安装于灌顶，用于自动控制储罐内外气体通道的启闭，维持储罐的压力平衡，对储罐的超压或超真空起保护作用，又可以在一定范围内降低储罐内介质的蒸发损失。 呼吸阀是利用阀盘（有时阀盘上加重块）的重量，来控制罐内的呼气压力和吸入的真空度。当罐内气体的压力超过油罐的允许压力值时，压力阀即被顶开，混合气从罐内逸出（呼出），使罐内的压力不再增高。当罐内气体的真空度超过储罐的允许真空度时，真空阀即被顶开，吸入空气（吸入）维持储罐压力平衡。压力在一定范围内，储罐不呼吸，所以呼吸阀在一定程度上减少了介质的蒸发损耗。呼吸阀控制的压力和真空度的数值应根据储罐结构本身的允许值来决定。选择呼吸阀型号时，要根据介质收发作业时的最大排量来确定。呼吸阀的直径大于250mm时，可选用两个不超过250mm的呼吸阀。 当罐内气压力大于储罐允许压力时，介质蒸汽经压力阀外逸，此时真空阀处于关闭状态；当罐内气压力小于储罐允许真空度时，新鲜空气通过真空阀进入罐内，此时压力阀处于关闭状态，允许压力（或真空压力）靠调节盘的重量来控制。 三、机械呼吸阀选择表 储罐收发介质流量（m3/h）呼吸阀数呼吸阀规格＜251DN50 26～1001DN100 101～1501DN150 151～2501DN200 251～3001DN250 ＞3002DN300
呼吸阀的安全现场检查要 点示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
呼吸阀的安全现场检查要点示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1布局要求火灾危险性属于甲、公司注册乙、丙类液体 燃料罐区宜位于企业边缘的安全地带，且地势较低而不窝 风的独立地段。 2贮罐区的罐间距应符合要求 3警示标志危险化学品储罐区应有明显的安全标志和标 识，每个危险化学品储罐应有标明名称储存物品、容积、 危险特性和灭火方法的标识。 4阻火设施与呼吸阀储存甲、乙类油品（易燃液体）的 固定顶油罐（贮罐）和地上卧式油罐的通气管上附件（如 呼吸阀、安全阀）必须装设阻火器。 5围堰、泄险与防护堤防护呼吸阀坦的高度应符合规范 要求；储存罐组应设防火堤或事故存液池，其有效容量不
应小于其中最大储罐的容量。 6易燃、可燃液体和可燃气体储罐区内，不应有与储罐无关的管道、电缆等穿越，与储罐区有关的管道、电缆穿过防火（护）堤时，洞口应用不燃材料填实，电缆应采用跨越防火（护）堤方式铺设。 7罐区防火（护）螺杆泵堤的排水管应相应设置隔油池或水封井，并在出口管上设置切断阀，或在不排水时堵死出口。 8压力容器各种承压储罐符合我国有关压力容器的规定，其液面计、压力计、温度计、呼吸阀、阻火器、安全阀等安全附件完整好用。 9报警和连锁设施地上搅拌机式储罐设液位计或高、低液位报警器。频繁操作及等于和大于50000m3的油罐设自动连锁切断进油装置。 10消防设施液化石油气及闪点低于28℃，沸点低于
广西天盛港务有限公司 油罐呼吸阀检查制度 油罐呼吸阀是保护油罐安全的重要附件，安装于罐顶，用于自动控制油罐内外通道的启闭，维持油罐的压力平衡，对油罐的超压或超真空起保护作用，又可以在一定范围内降低油品的蒸发损失，同时拥有阻火的作用。为了确保呼吸阀经常处于良好的工作状态，特制定本制度。 1、为了保障呼吸阀的正常功用，规定每个月定期检查一次，在 有车船装卸作业时，每2小时检查一次。 2、定期检查通风正、负压阀盘动作是否灵活。 3、检查阀壳网罩是否破裂，压盖衬垫是否严密，冬季有无冰冻； 4、认真检查导杆及阀盘接触密封面有无损坏。 5、在检查维护时，应当保证阀内各结合面严密配合，阀盘升降 灵活。 6、保持呼吸阀及阻火器铜丝网的清洁畅通。 7、每隔6个月将波纹阻火层拆下，保持阻火层上的每个孔通畅， 防止堵塞，确保安全正常使用。 8、发现呼吸阀出现故障，有可能影响其正常工作时，应当立即 汇报当班值长或者专业领导。 9、每次检查完毕，做好详细记录。
油罐呼吸阀是保护油罐安全的重要附件，安装于罐顶，用于自动控制油罐内外通道的启闭，维持油罐的压力平衡，对油罐的超压或超真空起保护作用，又可以在一定范围内降低油品的蒸发损失。 油罐呼吸阀工作原理是利用阀盘(有时阀盘上加重块)的重量，来控制罐内的呼气压力和吸入的真空度。当罐内气体的压力超过油罐的允许压力值时，压力阀即被顶开，混合油气从罐内逸出(呼出)，使罐内的压力不再增高。当罐内气体的真空度超过油罐的允许真空度时，真空阀即被顶开，吸入空气(吸气)维持油罐压力平衡。压力在一定范围内，油罐不呼吸，所以呼吸阀在一定程度上减少了油品的蒸发损耗。呼吸阀控制的压力和真空度的数值应根据油罐结构本身的允许值来决定。选择油罐呼吸阀型号时，要根据油品收发作业时的最大排量来确定。呼吸阀的直径大于250mm时，可选用两个不超过250mm的呼吸阀。 当罐内油气压力大于油罐允许压力时，油蒸汽经压力阀外逸，此时真空阀处于关闭状态;当罐内油气压力小于油罐允许真空度时，新鲜空气通过真空阀进入罐内，此时压力阀处于关闭状态，允许压力(或真空压力)靠调节盘的重量来控制。 油罐呼吸阀的常见故障及原因 常见故障主要有：漏气、堵塞、粘结、卡死、冻结以及压力阀和真空阀常开等。 1、漏气：一般是由于锈蚀、硬物划伤阀与阀盘的接触面、阀盘或阀座变形以及阀盘导杆倾斜等原因造成。 2、堵塞：主要是由于机械呼吸阀长期未保养使用，致使尘
呼吸阀维护保养规程 一、呼吸阀简介 根据国家标准〈油化工企业设计防火规范〉（GB50160-90）之规定，“甲、乙类液体的固定顶罐，应用阻火器和呼吸阀”。可见呼吸阀、阻火器是储罐不可缺少的安全设施。呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，且能减少罐内介质的挥发和损耗，满足储罐大小呼吸的通气要求。 二、结构及工作原理 呼吸阀是保护储罐安全的重要附件，安装于灌顶，用于自动控制储罐内外气体通道的启闭，维持储罐的压力平衡，对储罐的超压或超真空起保护作用，又可以在一定范围内降低储罐内介质的蒸发损失。 呼吸阀是利用阀盘（有时阀盘上加重块）的重量，来控制罐内的呼气压力和吸入的真空度。当罐内气体的压力超过油罐的允许压力值时，压力阀即被顶开，混合气从罐内逸出（呼出），使罐内的压力不再增高。当罐内气体的真空度超过储罐的允许真空度时，真空阀即被顶开，吸入空气（吸入）维持储罐压力平衡。压力在一定范围内，储罐不呼吸，所以呼吸阀在一定程度上减少了介质的蒸发损耗。呼吸阀控制的压力和真空度的数值应根据储罐结构本身的允许值来决定。选择呼吸阀型号时，要根据介质收发作业时的最大排量来确定。呼吸阀的直径大于250mm时，可选用两个不超过250mm的呼吸阀。 当罐内气压力大于储罐允许压力时，介质蒸汽经压力阀外逸，此时真空阀处于关闭状态；当罐内气压力小于储罐允许真空度时，新鲜空气通过真空阀进入罐内，此时压力阀处于关闭状态，允许压力（或真空压力）靠调节盘的重量来控制。 三、机械呼吸阀选择表 储罐收发介质流量（m3/h）呼吸阀数呼吸阀规格 ＜25 1 DN50 26～100 1 DN100 101～150 1 DN150 151～250 1 DN200 251～300 1 DN250 ＞300 2 DN300 四、呼吸阀主要技术参数 操作压力+355Pa﹣295Pa、＋1750Pa﹣295Pa、＋980Pa ﹣295Pa、特殊压力等 材质HT、20＃、Q235、304、304L、316、316L等 防爆等级BS5501:HA、IIB、IIC 密封件材质聚四氟乙烯
储罐在日常装卸过程中会有“大小呼吸作用”，有呼吸废气排放。呼吸排放是由于温度和大气压的变化引起蒸汽的膨胀和收缩而产生的蒸汽排放，它出现在罐内液面无任何变化的情况，是非人为干扰的自然排放；工作排放是由于人为的装料与卸料而产生的损失。因装料的结果，罐内压力超过释放压力时，蒸气从罐内压出；而卸料损失发生于液面排出，空气被抽入罐体内，因空气变成有机蒸气饱和的气体而膨胀，因而超过蒸气空间容纳的能力。 “小呼吸”损失 静止储存的油品，白天受太阳辐射使油温升高，引起上部空间气体膨胀和油面蒸发加剧，罐内压力随之升高，当压力达到呼吸阀允许值时，油蒸汽就逸出罐外造成损耗。夜晚气温下降使罐内气体收缩，油气凝结，罐内压力随之下降，当压力降到呼吸阀允许真空值时，空气进入罐内，使气体空间的油气浓度降低，又为温度升高后油气蒸发创造条件。这样反复循环，就形成了油罐的小呼吸损失。 “大呼吸”损失 这是油罐进行收发作业所造成。当油罐进油时，由于罐内液体体积增加，罐内气体压力增加，当压力增至机械呼吸阀压力极限时，呼吸阀自动开启排气。当从油罐输出油料时，罐内液体体积减少，罐内气体压力降低，当压力降至呼吸阀负压极限时，吸进空气。这种由于输转油料致使油罐排除油蒸气和吸入空气所导致的损失叫“大呼吸”损失。 储罐的“大小呼吸作用”和储罐的类型、物料装卸方式、运行状态有关。一般来说高压罐被当作密闭系统，实质上没有排放量；固定罐一般装有压力和真空排气口，它使储罐能在内压极低或真空下操作，压力和真空阀仅在温度、压力或液面变化非常微小的情况下阻止蒸汽释放。 小呼吸损耗可按下式计算： LB=0.191×M（P/（100910-P））0.68×D1.73×H0.51×△T0.45×FP×C×K C 式中：LB—固定顶罐的呼吸排放量（Kg/a）； M—储罐内蒸气的分子量，92.14； P—在大量液体状态下，真实的蒸气压力（Pa），2910Pa； D—罐的直径（m），3； H—平均蒸气空间高度（m），2.1； △T—一天之内的平均温度差（℃），15；
呼吸阀（油罐机械）的使用与管理 机械呼吸新阀是控制轻油罐内气体空间压力，抑制油料蒸发损耗，防止油料质量降低，保护油罐免遭损坏的一种油罐专用阀门，是轻油罐重要的安全附件之一。可见，合理选择机械呼吸阀、加大管理力度，使其充分发挥效能，是确保油罐安全、预防事故的重要手段。轻质油料具有易蒸发、易燃烧、易爆炸、有毒等特性。轻油罐进行呼吸时，将向罐外呼出较浓的油气，不但会造成油料数量上的损失，而且使油料质量因轻质成份的挥发而有所下降，更为重要的是呼出的油蒸气逸散到大气中具有潜在的危险性，容易引发着火、爆炸、中毒、污染环境等不良后果。因此，轻油罐安装机械呼吸阀，使油罐始终能够在任何气温或工作条件下，保持油罐内外压力的平衡，并使油罐在一定的正负压范围内，保持油罐的相对严密性，不会使油料任意蒸发而增大损耗，保证了油料质量。同时，能确保油罐正压时不被胀裂，负压时不被吸瘪，保障了油罐的安全。 机械呼吸阀主要由阀体、压力阀、真空阀和阀座等组成，它是利用阀盘的重量（或弹簧的张力）来控制和调节油罐内部混合蒸发气体气压的。当油罐进油或罐内油料受热升温蒸发、蒸气压增大超过设计规定正压时，出气阀盖（即压力阀盘）即被顶开，罐内蒸气呼出；当油罐出油或罐内温度降低、蒸气压减少超过设计规定负压时，罐外大气即顶开进气阀盖（即真空阀盘）进入罐内。 油罐的呼吸分为两种，当油罐在进出油料时，要向罐外排出或向罐内吸入气体的过程称为油罐的大呼吸；当油罐在不进出油料时，由
于温度变化或罐外大气压变化，导致油罐向罐外排出或吸入气体的过程称为油罐的小呼吸。 机械呼吸阀按其适用条件可分为普通型和全天候型；其结构型式，按压力控制方法分为重力式、弹簧式和重力弹簧复合式；按阀座的相互位置分为分列式和重叠式。 机械呼吸阀常见故障主要有：漏气、卡死、粘结、堵塞、冰冻、生锈以及正压阀与负压阀常开或常闭等。 漏气一般是由于锈蚀、硬物划伤阀与阀盘的接触面、阀盘或阀座变形以及阀盘导杆倾斜等原因造成。 卡死多发生在呼吸阀安装不正确，阀盘导杆歪斜、阀杆生锈的情况下，使阀盘沿导杆上下活动中不能到位，将阀盘卡于导杆某一部位。 粘结是由于油蒸气、水分与沉积于阀盘、阀座、导杆上的尘土等杂物混合发生化学物理变化，久而久之使阀盘与阀座或导杆粘结在一起。 堵塞主要是机械呼吸阀长期未保养使用，导致尘土、锈渣等杂物沿积于呼吸阀内或与其连接的管线内，以及蜂或鸟在呼吸阀口筑巢，使呼吸阀堵塞。 冰冻是因气温变化，空气中的水分在呼吸阀的阀体、阀盘、阀座、导杆等部位凝结，进而结冰，使阀难以开启。 生锈是由于空气中腐蚀性气体、氧气，以及尘土中的腐蚀性物质等对阀体、阀盘、阀座、导杆、弹簧等零部件造成腐蚀而生锈。 由于上述常见故障造成机械呼吸阀的压力阀或真空阀常开或常闭，使
油罐是用以贮存石油类产品的罐状容器，一般多用钢板焊成，而在油罐的顶部都要装上一种叫做呼吸阀的装置。由于它是安装在罐体的顶部，所以人们常常忽略它的作用。 那油罐上为什么要安装呼吸阀呢? 油罐装油时一般是不能装满的，只能装到其容积的80%左右，即应留有相应的空间。在装油和卸油时，罐内的气体空间会不断发生变化。在卸油时罐内油面逐渐下降，气体空间也就逐渐增大使罐内形成负压，这就可能把油罐压瘪变形。而当装油时油面会逐渐上升气体空间也就逐渐减小使罐内气体压力升高，这就可能使油罐破裂。此外由于气温的变化，罐内气体空间也会随之发生变化。 油罐与大气直接相通后，使油的蒸发速度加快，从而使损耗增大。同时由于大量油蒸气排出罐外这也很不安全。为了保证油罐既不爆裂和压瘪变形，而且又
不直接与大气相通，在油罐顶部就可以装上呼吸阀。呼吸阀顾名思义就是油罐的呼吸器官。 油罐上这种用途的呼吸阀属机械式，称机械式呼吸阀。机械式呼吸阀一般都装有两个阀：压力圈和真空阀。压力阀是油罐内气体的出口，当罐内气体的压力增大时此阀开启，使油罐中的气体经此流入大气中。真空阀是空气的入口，当罐内形成负压时，此阀开启，使外面的空气进入罐内。 机械式呼吸阀是油罐的一个安全装置，它平时能够保持油罐的密封以减少因油品蒸发而造成的损耗，而且有利于油罐的安全。当油罐内的气体空间发生变化时，可自动调节气体的进出以及调节罐内压力，防止油罐爆裂或压瘪变形，保证油罐在装卸和贮存油时的安全。 以上就是理航达机械设备为大家介绍的关于油罐上为什么要安装呼吸阀的相关内容，希望对大家有所帮助！小小的东西往往有大用途，大家一定不要忽视呼吸阀的作用哦。
储罐呼吸阀 （补充件） B1 呼吸阀（含阻火器）的设置 新建的储罐，呼吸阀的设置应符合下列要求。对已投用的储罐，若不符合下列要求时，也应按此规定完善。 B1.1 罐内介质的闪点（闭口）低于或等于60℃时，宜选用呼吸阀，呼吸阀必须配有阻火器及呼吸阀挡板。 当建罐地区历年最冷月份平均温度的平均值低于或等 于0℃时，呼吸阀及阻火器必须有防冻措施。 B1.2 呼吸阀的通气量，不得小于下列各项的呼出量之和及吸入量之和。 a. 油品出罐时的最大出油量所造成的空气吸入量，应按油品最大出油量考虑； b. 油品进罐时的最大进油量所造成的罐内油气呼出量，当油品闪点（闭口）高于45℃时，应按最大进油量的1.07 倍考虑；当油品闪点（闭口）低于或等于45℃时，应按最大进油量的2.14倍考虑； c. 因大气最大温降导致罐内油气收缩所造成储罐吸入空气量和因大气量最大温升导致罐内油气膨胀而呼出的油气，宜按表B1确定。
表B1 储罐热呼吸通气需要量
呼吸阀应按确定的通气量和呼吸阀的通气量曲线来选B1.3 定呼吸阀的规格。当缺乏呼吸阀的通气量曲线时，可按表B2确定。 表B2 呼吸阀 呼吸阀的管理B2 要求进行定期检查外，尚应注8~10储罐呼吸阀除按照表意以下几点。对于储存低温时易结晶介质的储罐，或外界气温较低a. 时可能会在呼吸阀阀盘、阻火器上形成冰冻的储罐，其呼吸阀外部应加装伴热套。低温季节每月应至少检查次。1对于
生产使用、操作过程中可能会在呼吸阀阀盘、阻b. 火器上产生污物从而影响呼吸阀正常运行的储罐，其呼吸阀次。当上游装置来料异常时，应进行专门检1每月至少检查．查； c. 扫线罐或经常有高温油品、蒸汽进入的储罐，不宜安装呼吸阀； d. 与氨封配套使用的呼吸阀或其内介质有可能对人体造成伤害的储罐呼吸阀检查时，应注意个人防护。
浙江舟山世纪太平洋化工有限公司化工品中转基地罐区储运系统 阻火呼吸阀 检 修 方 案 确 认 书 检修方：上海顺发炼化设备厂 业主方：舟山世纪太平洋化工有限公司
目录 1、工程概况 (2) 2、编制依据 (2) 3、施工方案概述 (2) 4、施工准备 (2) 5、安装方案 (3) 6、质量管理 (6) 7、HSE管理 (7) 8、施工机具及措施用料 (8) 9、施工记录表格 (8)
1、工程概况 受浙江舟山世纪太平洋化工有限公司（又称业主）委托，上海顺发炼化设备厂（又称检修方）对业主的化工品中转基地罐区储运系统26台储罐的呼吸阀投产运行至今的使用情况进行逐罐逐台专项的检查。对发现的存在的问题予以记录备案，并提出实际的、切实可靠的维护保养改进措施以消除隐患，确保阻火呼吸阀各项操作的性能的正常和储罐运行的安全。 2、编制依据 业主提供的储罐分布图、施工安全手册及上海顺发炼化设备厂提供的阻火呼吸阀使用说明书。 3、检查方案概述 业主在确保罐顶操作环境，检修方遵守进场规定的前提下，进行呼吸阀的检查操作。主要分为检查前的准备、检查的实施、检查结论汇总等3个方面。 4、检查前的准备 4.1业主相关部门的准备 4.1.1根据业主生产运行部提供的呼吸阀所在储罐的运行规律，确定适宜的施工时间为每天上午5:00～8点和下午18～22点。 4.1.2业主生产运行部根据呼吸阀的检查施工进度或装置实际运行状况，确定被检查的呼吸阀储罐编号，确保罐内操作压力低于1300Pa。 4.1.3业主生产运行部确保在检修方进场前60分钟对被检查储罐进行氮封处理。 4.1.4业主生产运行部对呼吸阀出气口气体取样分析，确保在安全的情况下，告知检修方检查施工。 4.1.5业主在检修作业现场派员监护并提供便携式防爆手电照明工具及干粉灭火器。4.2施工维修方的准备 4.2.1根据业主的提供的适宜的施工时间，提前1天进行作业申请。 4.2.2根据业主提供的施工安全手册库区安全规定要求，确保进场施工的必要条件——严禁携带香烟、火柴、打火机进入库区；不配带移动手机、手表、戒指、首饰及任何易脱落的吊件或挂件攀登储罐或在罐顶作业。 4.2.3配备个人安全防护装置——安全帽、防静电服装、工作鞋和操作用棉手套。 4.2.4必要的检查用防爆工具——铜扳手。
操作规程编号：YTO-FS-PD278 呼吸阀的安全现场检查要点通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
呼吸阀的安全现场检查要点通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1布局要求火灾危险性属于甲、公司注册乙、丙类液体燃料罐区宜位于企业边缘的安全地带，且地势较低而不窝风的独立地段。 2贮罐区的罐间距应符合要求 3警示标志危险化学品储罐区应有明显的安全标志和标识，每个危险化学品储罐应有标明名称储存物品、容积、危险特性和灭火方法的标识。 4阻火设施与呼吸阀储存甲、乙类油品（易燃液体）的固定顶油罐（贮罐）和地上卧式油罐的通气管上附件（如呼吸阀、安全阀）必须装设阻火器。 5围堰、泄险与防护堤防护呼吸阀坦的高度应符合规范要求；储存罐组应设防火堤或事故存液池，其有效容量不应小于其中最大储罐的容量。 6易燃、可燃液体和可燃气体储罐区内，不应有与储罐无关的管道、电缆等穿越，与储罐区有关的管道、电缆穿过防火（护）堤时，洞口应用不燃材料填实，电缆应采用跨越防火（护）堤方式铺设。
呼吸阀规格 “目前我国电力工业无论在数量上还是在质量上，都还不能够适应全面建设小康社会的 要求。”国家电监会主席尤权说。 事实上，尽管与改革开放初期相比，现在我国发电装机容量和发电量都增长了近１０倍，且总量高居世界第二，但人均拥有的发电装机水平却形成短腿，且仍有一些偏僻地区无法用 电。 据专家介绍，截至目前，我国人均装机仅为０．５千瓦，一些地区仅为０．３千瓦左右。 这一人均装机水平仅相当于发达国家的１／１０。 软肋之二：电网建设投资“欠账” 数据显示，我国近年来电网建设投资不断加大，以国家电网公司为例，２００６年完成电网投资１７６０亿元。但总体来看，国内电网建设滞后的弊端仍未扭转。 根据电监会负责人此前透露的数字，我国电网投资只占电力总投资的３０％，低于发达国家５０％的水平，输配电建设滞后于电源建设的现象十分严重。 不仅如此，“目前国内局部地区电网结构薄弱的问题仍很突出，存在‘卡脖子’现象。” 电监会主席尤权说。
一、性能及特点： 工洲牌QZF-89型全天候阻火呼吸阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能，适用于寒冷地区。 二、主要技术参数： 正压353Pa (36mmH2O), 980.7Pa(100mmH2O) 负压294.2Pa(36mmH2O) 三、零部件材料： 阀体材料碳钢WCB、不锈钢304、316、铝合金 正压阀盘材料不锈钢304、316、铝合金 负压阀盘材料不锈钢304、316、四氟PTFE 环境温度℃-30~60 四、工洲牌QZF-89型全天候阻火呼吸阀国标法兰连接外形尺寸：GB、JB 规格 安装尺寸（mm） D1 D L H N-d DN50 ?110 ?140 362 360 4×14 DN80 ?170 ?185 513 445 4×18 DN100 ?170 ?205 513 445 4×16 DN150 ?225 ?260 640 610 8×18 DN200 ?280 ?315 770 700 8×18 DN250 ?335 ?370 918 828 12×18 DN300 ?395 ?435 1050 910 12×23 五、工洲牌QZF-89型全天候阻火呼吸阀美标法兰连接尺寸：ANSI、API、ASME 可供JIS标准规格安装尺寸（mm）
机械呼吸阀 一、机械呼吸阀的完好标准 l，选型安装正确使用正常 (1)口径与油罐进出油排气量相适应，大小符合要求。 (2)正负压力调整：由于呼吸阀出厂时是按标准分级整定正负压力值的，所以在实际使用时，应按所装油罐的设计正负压力重新调整。 (3)安装位置正确，地面罐和半地下罐安装在顶部，人工洞油罐安装在靠近油罐的呼吸管道上。 2．阀体整洁维护完好 (1)阀体无裂缝，阀座、阀盘、导杆无锈蚀，阀盖螺帽齐全、严密，滤网完好。 (2)阀座、密封圈接触面光洁、严密，无锈蚀、缺陷。 (3)阀座密封平面导杆中心线垂直，活盘在导杆上能自由移动，无倾斜及卡阻现象。 (4)外观整洁，油漆完好无脱落。 3．技术资料齐全准确 有校验、检修记录。 呼吸阀的技术要求 (1)应按照规定程序批准的图样和技术文件制造。 (2)呼吸阀壳体、阀盘、导杆及连接件所用材料性能应符合有关规定。 (3)性能要求： ①阀体应能承受不小于0. 9MPa的水压，无渗漏和永久变形。 ②呼吸阀在常温下的试验开启压力，其允许偏差是：正压时为一20Pa，负压时为20Pao ③全天候呼吸阀耐低温性能的要求是：在空气相对湿度大于70%、最低温度为 一30 +1℃时，经过24h的冷冻，其阀盘的试验开启压力，其允许偏差为±20Pao ④阀盘部件工作时，动作应灵敏可靠。其动作完成后，应保证密封。 ⑤在控制压力条件下，其通气量应不小于表7 -3 -1的规定。 表7 -3 -1控制压力条件下的通气量 50 100 150 200 250 公称通径/mm 压力等级通气量／(m3／h) 90 190 340 550 25 A +355Pa 450 75 280 - 295Pa 160 20 600 100 B 380 +980Pa 200 30 450 75 - 295Pa 160 20 280
呼吸阀的介绍 呼吸阀由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内的阀。 作用用途 呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，呼吸阀充分利用储罐本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，达到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不再继续增高；当往罐外抽出介质，使罐内上部气体空间的压力下降，达到呼吸阀的操作负压时，罐外的大气将顶开呼吸阀的负压阀盘顶开，使外界气体进入罐内，使罐内的压力不再继续下降，让罐内与罐外的气压平衡，来保护储罐的安全装置。 工作原理 呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，呼吸阀充分利用储罐本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。 分类 一、紧定式呼吸阀 紧定式呼吸阀通常用于低压直通管道，密封性能完全取决于塞子和塞体之间的吻合度好坏，其密封面的压紧是依靠拧紧下部的螺母来实现的。一般用于PN≤0.6Mpa。 二、填料式呼吸阀 填料式呼吸阀是通过压紧填料来实现塞子和塞体密封的。由于有填料，因此密封性能较好。通常这种呼吸阀有填料压盖，塞子不用伸出阀体，因而减少了一个工作介质的泄漏途径。这种呼吸阀大量用于PN≤1Mpa的压力。 三、自封式呼吸阀 自封式呼吸阀是通过介质本身的压力来实现塞子和塞体之间的压紧密封的。塞子的小头向上伸出体外，介质通过进口处的小孔进入塞子大头，将塞子向上压紧，此种结构一般用于空气介质。 四、油封式呼吸阀 现在呼吸阀的应用范围不断扩大，出现了带有强制润滑的油封式呼吸阀。由于强制润滑使塞子和塞体的密封面间形成一层油膜。这样密封性能更好，开闭省力，防止密封面受到损伤。按选用材质 铸铁呼吸阀、碳钢呼吸阀、铸钢呼吸阀、不锈钢(304、304L、316、316L)呼吸阀、铝合金呼吸阀、塑料(PVC、PP)呼吸阀 按工作原理 第一种是达到一定压力时，进行呼或吸；另一种是设计成纯粹只呼不吸，可以理解为用两个适当压力的单向阀代替。 第二种呼吸阀类似于单向止逆阀，它只能向外呼气，不能向内吸气，当系统内压力升高时，气体便经过呼吸阀向外放空，保证系统的压力恒定。对于存放有毒物质的贮罐，是没有的呼吸阀的，或者呼吸阀加活性碳过滤器等处理装置的。 呼吸阀一般用在常压或低压贮罐上，即只有常压和低压贮罐才有罐呼吸排放（在低压罐上常有蒸汽回收系统），高压贮罐没有排放量，无呼吸损失和工作损失。 固定顶罐的主要排放量分为呼吸损失（小呼吸排放）和工作损失（大呼吸排放）。
