一、箍筋表示方法： ⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ2 2，不伸入支座。下排筋5Φ25，通长布置 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。 Y500×250 表示梁下加腋，宽500，高250。 N4Φ18 表示梁腰中抗扭钢筋。 φ10@100/200(2) 2Φ25 表示箍筋和架立筋。 -0.100 表示梁上皮标高。 N2B12指梁的两个侧面共配2根12的受扭纵向筋（腰筋），每侧各配一根. G2B12指梁的两个侧面共配置2根12的纵向构造筋（腰筋），每侧各配一根. N是受扭筋的意思，G是构造筋的意思！ 7 没有标注N 的就是构造钢筋G,G是15D,N是LaE
各种桥梁构造图解 箱型梁桥：(xiang xing liang qiao) box-girder bridge 箱梁结构的基本概念在于全部上部结构变为整体的空心梁，而当主要荷载通过桥上的任何位置时，空心梁的所有各部分(梁肋,顶板和底板)作为整体同时参加受力。其结果可节省材料，成为薄壁结构，提高了抗扭强度。箱梁桥可分为单室，双室,多室几种。 组合梁桥：(zhu he liang qiao) composite beam bridge指以梁式桥跨作为基本结构的组合结构桥，既两种以上体系重叠后，整体结构的反力性质仍与以受弯作用负载的梁的特点相同。这类桥的特点主要表现在设计计算工作繁重，构造细节及内力复杂。 空腹拱桥：(kong fu gong qiao) open spandrel arch bridge 在拱桥拱圈上设置小拱，横墙或支柱来支撑桥面系，从而减轻桥梁恒载并增大桥梁泻水面积者称为空腹拱桥。 实腹拱桥：(shi fu gong qiao)filled spandrel arch bridge
在拱桥拱圈上腹部两侧填实土壤或粒料后铺装路面，这种拱桥称为实腹拱桥。小跨径的砖,石,混凝土拱常采用这种构造形式。 无铰拱桥：(wu jiao gong qiao)hingless arch bridge如图，在整个拱上不设铰，属外部三次超静定结构。由于无铰，结构整体钢度大，构造简单，施工方便，维护费用少，因此在实际中使用最广泛。但由于超静定次数高，温度变化，材料收缩，结构变形，特别是墩台位移会产生较大附加应力。 混凝土空腹无铰拱桥 三铰拱桥：(san jiao gong qiao)three-hinged arch bridge 如图，在拱桥的两个拱脚和拱的中间各设一铰称为三铰拱。属外部静定结构构。因而温度变化,支座沉陷等不会在拱内产生附加应力，故当地质条件不良，可以采用三铰拱，但铰的存在使其构造复杂，施工困难，维护费用高，而且减小了整体刚度降低了抗震能力，因此一般较少使用。 刀形上承式三铰拱桥（跨径90m） 两铰拱桥：(liang jiao gong qiao) two-hinged arch bridge 当拱桥的两个拱脚皆设为铰支座时称为两铰拱桥。属外部
桥梁工程技术
Bridge Construction Technique
2017.03
目前，人们所见到的桥梁种类繁多。 它们都在长期的生产活动中，通过反 复实践和不断的总结而逐步创造发展 起来的。 我们知道，结构工程上的受力构件， 我们知道 结构工程上的受力构件 总离不开拉、压、剪、弯、扭等基本 受力方式。
桥梁组成及分类
传统的说法 桥梁主要由桥跨结构、墩台、基础、附属 工程等部分组成。 随着大型桥梁的增多、结构先进性和复杂 性的增强、对桥梁使用品质的要求越来越高， 传统提法的局限性逐渐显露。 现在的提法： 桥梁由“五大部件”与“五小部件"组成。
1.1 “五大部件”（力学，承重）是指
桥梁承受汽车或其他运输车辆荷载的桥跨上部结构与下部结构， 它们必须通过承受荷载的计算与分析，是桥梁结构安全性的保证。 五大部件 五大部件： 1）桥跨结构：(或称桥孔结构、上部结构)。路线遇到障碍（如江 河 山谷或其他路线等）的结构物 河、山谷或其他路线等）的结构物。 2）支座系统：支承上部结构并传递荷载于桥梁墩台上，它应保证 上部结构预计的在荷载、温度变化或其他因素作用下的位移功能。 部结构预计的在荷载 度变化或其他因素作用下的位移功能 3）桥墩：是在河中或岸上支承两侧桥跨上部结构的建筑物。 4）桥台：设在桥的两端；一端与路堤相接，并防止路堤滑塌；另 一端则支承桥跨上部结构的端部。为保护桥台和路堤填土， 端则支承桥跨上部结构的端部 为保护桥台和路堤填土 桥台两侧常做一些防护工程。 5）墩台基础：是保证桥梁墩台安全并将荷载传至地基的结构 基 5）墩台基础：是保证桥梁墩台安全并将荷载传至地基的结构。基 础工程在整个桥梁工程施工中是比较困难的部分，而且常常需要在 水中施工，因而遇到的问题也很复杂。 ◎前两个部件是桥跨上部结构，后三个部件是桥跨下部结构。
钢筋在图纸上的表示方法及种类
钢筋图纸上表示方法及种类 1.梁（主梁、次梁、地梁、圈梁） 2.柱（受力柱、构造柱） 3.板（单向板、双向板）一般情况下单向板我们很少接触。 梁的表示方法 梁上主筋和梁下部筋的表示方法； (1).3Ф22;3Ф20 表示上部钢筋为3Ф22,下部钢筋为3Ф20. (2).2Ф12;3Ф18 表示上部钢筋为2Ф12,下部钢筋为3Ф18. (3).4Ф25;4Ф25 表示上部钢筋为4Ф25,下部钢筋为4Ф25. (4).3Ф25;5Ф25 表示上部钢筋为3Ф25,下部钢筋为5Ф25. .梁上部钢筋表示方法 标在梁上支座处 (1).2Ф20 表示两根Ф20的钢筋,通长布置,用于双支箍。 (2).2Ф22+(4Ф12)表示2Ф22为通长,4Ф12架立筋,用于四肢箍。 (3).6Ф25 4/2 表示上部钢筋上排为4Ф25,下排为2Ф25。 (4).2Ф22+2Ф22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。 3.梁腰中钢筋表示方法: (1).G2Ф12 表示梁两侧的构造钢筋,每侧一根Ф12。 (2).G4Ф14 表示梁两侧的构造钢筋,每侧两根Ф14。 (3).N2Ф22 表示梁两侧的抗扭钢筋,每侧一根Ф22。 (4).N4Ф18 表示梁两侧的抗扭钢筋,每侧两根Ф18。
楼梯板TB 钢架GJ 盖板或沟盖板GB 支架ZJ 墙板QB 柱Z 梁L 框架柱KZ 框架梁KL 基础J 屋面梁WL 桩ZH 吊车梁DL 梯T 圈梁QL 雨篷YP 过梁GL 阳台YT 连系梁LL 预埋件M- 基础梁JL 钢筋网W 楼梯梁TL 钢筋骨架G 钢筋混凝土粘结锚固能力 1.钢筋与混凝土接触面上化学吸附作用力，也称胶结力， 2.混凝土收缩，将钢筋紧紧握固而产生摩擦力。钢筋表面凹凸不平与混凝土之间产生的机械咬合作用； 3.钢筋端部加弯钩、弯折或在锚固区焊短钢筋，焊角钢来提供锚固能力。 为了保护钢筋、防腐蚀、防火以及加强钢筋与混凝土之间的粘结力，在构件中的钢筋外面要留在保护层，根据钢筋混凝土结构设计规范规定，梁、柱的保护层最小厚度为25mm。和板墙的保护层厚度为1 0~15mm。 正筋就是弯矩筋，简单的说，就是对受弯构件来说，如板梁，下部受拉部位的钢筋，对连续梁板，一般就在跨中同理,负筋一般在支座处(上部受拉) 。
钢筋识图大全 一、箍筋表示方法： ⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法： ⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25 □———————————□———————□———————————□4Φ252Φ254Φ25 300×700 N4φ10 KL7(3) 300×700表示框架梁7，有三跨，断面宽300，高700。 Y500×250表示梁下加腋，宽500，高250。 N4Φ18表示梁腰中抗扭钢筋。
施工方案 一、编制依据 1、上海市政工程设计研究院提供的尉许高速公路两阶段施工设计图、其设计交底报告及踏勘现场所获得的资料数据。 2、投标文件和各公路工程施工技术质量规范。 3、交通部颁发的现行规范、规程、规则、验标。 4、我公司拥有的科技工法成果和现有的管理水平、劳力设备、技术能力，以及长期从事高速公路建设所积累的丰富的施工经验。 二、工程概况 K58+325.5分离式立交桥0#台下部结构为肋板式台2个；基础为φ 1.2m钻孔桩116延米/4根；承台1个；台帽1个。 三、施工准备安排 1、施工用水和生活用水均以打水井为主，所有用水在使用前，需对水质进行化验，满足施工和生活用水标准方能使用。 2、从附近村庄接电，并自备部分发电机。 3、平整场地。 4、本工程主要人员
5、计划开工时间：2004年4月1日，完工时间：2004年8月1日。 四、施工方法 （一）、桩基施工 1、钻孔灌注桩施工工艺流程图
钻孔灌注桩施工工艺流程图

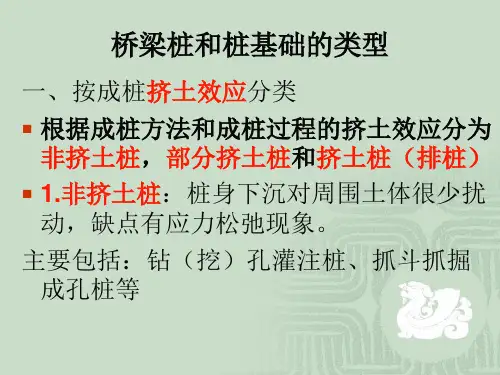

2、基础施工钻孔灌注桩 根据地质情况、设计桩径、桩长及钻机性能，采取以旋转钻机成孔，混凝土灌注采用导管水下灌注方法，导管采用φ300mm 导管（接头为丝扣连接、橡胶圈密封）2台钻机共配备导管总长60m 。 （1）施工准备 ①场地布置及平整：根据墩台位置及现场情况，合理布置电路、水路、场地、开挖沉碴池和泥浆池、建立泥浆循环系统，沉碴池和泥浆池的容积大小根据钻进速度和泥浆泵的流量来确定。 ②桩位测量和埋设护筒：场地平整符合要求后，即进行测量放样，用长木桩准确标出各桩位中心，定位准确后埋设护筒，护筒采用3～5mm 钢板卷制而成，其内径应比钻头大20cm ，埋设深度应符合规范要求，护筒顶高出地下水位1.5～2.0m,并高出施工地面0.3m 。护筒埋好后，需进行桩位中心复测，如有误差进行调整。 ③钻机就位：钻机安装就位前进行检查和维修，钻机对位与设计钻孔中心位置误差不超过 5cm ，就位后顶端用缆风绳对称拴牢拉紧，以使钻机保证平稳。 （2）钻孔设备的选择 根据本合同段桩基施工的桩长、桩径及工程地质条件，拟选定1台GPS-15型旋转钻机（每台钻机配备一台性能完好的砂石泵及二台泥浆泵）、1台备用发电机及60m 长直径为30cm 的导管，导管两端用丝扣连接，并垫橡胶圈以保证接头不漏水。
目录 1 设计任务书 (3) 1.1 设计目的 (3) 1.2 设计任务 (3) 1.2.1 设计资料 (3) 1.2.2 地质资料 (3) 1.2.3 材料 (4) 1.2.4 基础方案 (4) 1.2.5 计算荷载 (4) 1.2.6 设计要求 (6) 1.3 时间及进度安排 (6) 1.4 建议参考资料 (6) 2 设计指导书 (8) 2.1 拟定尺寸 (8) 2.2 荷载设计及荷载组合 (8) 2.2.1 荷载计算 (8)
2.2.2桩顶荷载计算及桩顶荷载组合 (8) 2.3 桩基设计计算与验算 (10) 2.3.1桩长确定及单桩承载能力验算 (10) 2.3.2桩身内力及配筋计算 (11) 2.3.3单桩水平位移及墩台水平位移验算 (12) 3 设计计算书 (13) 3.1 设计拟定尺寸 (13) 3.2 荷载计算及荷载组合 (13) 3.3 桩基设计计算与验算 (14) 3.3.1 承载能力极限状态荷载组合 (14) 3.3.2 正常使用极限状态荷载组合 (17) 3.4 桩基设计与验算 (20) 3.4.1 桩长与单桩承载力验算 (20) 3.4.2 桩的内力计算 (21) 3.4.3 桩身配筋计算……………………………

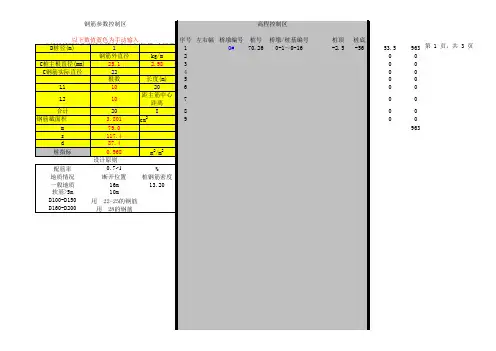

24 4 钢筋构造图 (29) 4.1 钢筋用量计算 (29) 4.1.1 纵筋用量计算 (29) 4.1.2 普通箍筋用量计算 (29) 4.1.3 横系梁主筋用量计算 (29) 4.1.4 横系梁箍筋用量计算 (29) 4.1.5 加劲箍筋用量计算 (29) 4.1.6 定位钢筋用量计算 (30) 4.1.7 伸入横系梁箍筋用量计算 (30) 4.1.8 钢筋总用量 (30) 4.2 配筋图 (30) 4.3 三视图 (30) 4 参考文献 (31)
钢筋混凝土梁板的配筋构造 3.1 受弯构件的构造要求 (1)梁的一般构造 钢筋混凝土梁的常用截面有矩形、T形、工形和花篮形等形式，如图 图3.25梁的截面形式 受弯构件在外荷载作用下，截面上将同时承受弯矩M和剪力y的作用。在弯矩较大的区段可能发生沿横截面的(称为正截面)受弯破坏，在剪力较大的区段可能发生沿斜截面的受剪破坏，当受力钢筋过早切断、弯起或锚固不满足要求时，还可能发生沿斜截面的受弯破坏。 一、梁和板的一般构造规定 (一)梁的配筋构造 1）梁的截面尺寸 梁的截面高度h与梁的跨度l及所受荷载大小有关。一般情况下，独立简支梁，其截面高度h与其跨度l的比值(称为高跨比) h/l=1/12—1/8 ；独立的悬臂梁h/l为1/6左右；多跨连续梁h/l=1/18—1/12 。 梁的截面宽度b与截面高度h的比值b/h，对于矩形截面一般为1/2.5～1/2；对于T形截面一般为1/3～1/2.5 。 为了统一模板尺寸便于施工，梁的常用宽度一般为180mm、200mm、220mm、250mm，250mm以上以50mm为模数；而梁的高度h一般为250mm、300 mm、…、1000mm等尺寸，当h≤800mm时以50mm为模数，当h>800mm时以1OOmm为模数。 2)梁的配筋 梁中一般配置下列几种钢筋(图3.26)： ①纵向受力筋。如①号筋，它是用来承受弯矩的钢筋。纵向受力钢筋的常用直径为10-28mm，根数不得少于2根。梁内受力纵筋的直径应尽可能相同；当采用不同的直径时，它们之间相差至少应为2mm以上，便于施工中容易用肉眼识别，但相差也不宜超过6mm。 ②弯起钢筋。如②、③号钢筋，它是由纵向受力钢筋弯起而成。它的作用是：中间段同纵向受力钢筋一样，可以承受跨中正弯矩；弯起段可以承受剪力；弯起后的水平段有时还可以用来承受支座处的负弯矩。 弯起钢筋的弯起角度—般是：当梁高h ≤800mm时为45°；当梁高h>800mm 时为60°
桥墩构造 桥梁下部结构，涵洞, 地下工程 内容提要 桥梁下部结构，涵洞, 地下工程的工程构造 重点难点 对工程分类、适用、组成、构造要记忆，对构造的要求、特点、应用范围要理解。地下工程是“了解”内容。 内容讲解 三、桥梁下部结构 (一)桥桥墩 1．实体墩 实体桥墩是指桥墩是由一个实体结构组成的，可分为实体重力式桥墩和实体薄壁桥墩(墙式桥墩)。 实体桥墩是由墩帽、墩身和基础组成的。 2．空心桥墩. 空心桥墩有两种形式，一种基本为上述的实体重力型结构，镂空中心部分。另一种即采取薄壁钢筋混凝土的空格形墩身。 空心桥墩墩身立面形状可分为直坡式、台坡式、斜坡式。空心墩按壁厚分为厚壁与薄壁两种。 空心桥墩在构造尺寸上应符合下列规定： (1)身最小壁厚，对于钢筋混凝土不宜小于30cm，对于素混凝土不宜小于50cm。 (2)墩身内应设横隔板或纵、横隔板。 (3)墩身周围应设置适当的通风孔与泄水孔，孔的直径不宜小于20cm； 例题：空心桥墩在构造尺寸上应符合下列规定： A．墩身最小壁厚，对于素混凝土不宜小于50cm。 B．最小壁厚，对于钢筋混凝土不宜小于30cm， C．墩身最小壁厚，对于钢筋混凝土不宜小于40cm， D．身的通风孔与泄水孔，孔的直径不宜小于20cm； E．身的通风孔与泄水孔，孔的直径不宜小于15cm；ABD 3．柱式桥墩 柱式桥墩一般由基础之上的承台、柱式墩身和盖梁组成。柱式桥墩的墩身沿桥横向常由1-4根立柱组成。 4．柔性墩. 柔性墩是桥墩轻型化的途径之一，它是在多跨桥的两端设置刚性较大的桥台，中墩均为柔性墩。 典型的柔性墩为柔性排架桩墩，多用在墩台高度5．0。7．Om，跨径一般不宜超过13 m的中、小型桥梁上。 柔性排架桩墩分单排架和双排架墩。单排架墩一般适用于高度不超过4．0-5．Om。桩墩高度大于5．Om时，为避免行车时可能发生的纵向晃动，宜设置双排架墩； 5．框架墩 框架墩采用压挠和挠曲构件，组成平面框架代替墩身，支承上部结构，必要时可做成双层或层的框架支承上部结构。框架墩是比空心墩更进一步的轻型结构，是以钢筋混凝土或预应力混凝土建成受力体系。 (二)桥台 按照桥台的形式，可分为以下几种： 1．重力式桥台 重力式桥台主要靠自重来平衡台后的土压力，桥台本身多数由石砌、片石混凝土或混凝土等圬工材料建造，并用就地浇筑的方法施工。常用的类型有U形桥台、埋置式桥台、八字式和一字式桥台。埋置式桥台将台身埋置于台前溜坡内，不需要另设冀墙，仅由台帽两端耳墙与路堤衔接。 (1)台帽与背墙。桥台顶帽由台帽和背墙两部分组成。
框架柱构造配筋须满足 的规范要求 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
一、柱主筋直径相差小于2级 二、柱主筋单侧最小配筋率（混凝土结构设计规范GB50010-2002 第-1条） 第条框架柱和框支柱的钢筋配置，应符合下列要求： 柱全部纵向受力钢筋最小配筋百分率(%) 表-1 6．3．7 柱的钢筋配置，应符合下列各项要求： 1 柱纵向受力钢筋的最小总配筋率应按表6．3．7-1采用，同时每一侧配筋率不应小于％；对建造于Ⅳ类场地且较高的高层建筑，最小总配筋率应增加％。 注：1 表中括号内数值用于框架结构的柱； 2．钢筋强度标准值小于400MPa时，表中数值应增加，钢筋强度标准值为400MPa时，表中数值应增加； 3 混凝土强度等级高于C60时，上述数值应相应增加 三、柱全部纵筋最小配筋率（混凝土结构设计规范GB50010-2002 第-1条） 当混凝土强度等级为C60及以上时，程序对表中数字增加 注：Ⅳ类场地较高的高层建筑，应按 %的要求 第9.5.1条 钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分 表9.5.1 率(%)
且剪跨比小于2的柱 五、柱全部纵筋最大配筋率（混凝土结构设计规范GB50010-2002 第条） 第条框架柱和框支柱中全部纵向受力钢筋配筋率不应大于5%。柱的纵向钢筋宜对称配置。截面尺寸大于400mm的柱，纵向钢筋的间距不宜大于200mm。当按一级抗震等级设计，且柱的剪跨比λ≤2时，柱每侧纵向钢筋的配筋率不宜大于%。 抗震规范规定 6．3．8 柱的纵向钢筋配置，尚应符合下列规定： 1 柱的纵向钢筋宜对称配置。 2 截面边长大于400mm的柱，纵向钢筋间距不宜大于200mm。 3 柱总配筋率不应大于5％；剪跨比不大于2的一级框架的柱，每侧纵向钢筋配筋率不宜大于％。 4 边柱、角柱及抗震墙端柱在小偏心受拉时，柱内，纵筋总截面面积应比计算值增加25％。 5 柱纵向钢筋的绑扎接头应避开柱端的箍筋加密区。 六、柱纵筋间距 (混凝土结构设计规范GB50010-2002 第条)(混凝土结构设计规范GB50010-2002 第10.3.1条柱中纵向受力钢筋应符合下列规定： 1纵向受力钢筋的直径不宜小于12mm，全部纵向钢筋的配筋率不宜大于5%；圆柱中纵向钢筋宜沿周边均匀布置，根数不宜少于8根，且不应少于6根； 2当偏心受压柱的截面高度h≥600mm时，在柱的侧面上应设置直径为10-16mm的纵向构造钢筋，并相应设置复合箍筋或拉筋； 3柱中纵向受力钢筋的净间距不应小于50mm 4在偏心受压柱中，垂直于弯矩作用平面的侧面上的纵向受力钢筋以及轴心受压柱中各边的纵向受力钢筋，其中距不宜大于300mm. 抗震设计规范 6．3．8 柱的纵向钢筋配置，尚应符合下列规定： 1 柱的纵向钢筋宜对称配置。 2 截面边长大于400mm的柱，纵向钢筋间距不宜大于200mm。 3 柱总配筋率不应大于5％；剪跨比不大于2的一级框架的柱，每侧纵向钢筋配筋率不宜大于％。 4 边柱、角柱及抗震墙端柱在小偏心受拉时，柱内，纵筋总截面面积应比计算值增加25％。 5 柱纵向钢筋的绑扎接头应避开柱端的箍筋加密区。 七、框架柱箍筋最小直径 (建筑抗震规范GB50011-2010第6.3.8-2条) 2 柱箍筋在规定的范围内应加密，加密区的箍筋间距和直径，应符合下列要求：
各种桥梁构造图解 各种桥梁构造图解各种桥梁构造图解 2011年09月15日各种桥梁构造图解 箱型梁桥 xiang xing liang qiao box-girder bridge 箱梁结构的基本概念在于全部上部结构变为整体的空心梁而当主要荷载通过桥上的任何位置时空心梁的所有各部分梁肋顶板和底板作为整体同时参加受力。其结果可节省材料成为薄壁结构提高了抗扭强度。箱梁桥可分为单室双室多室几种。组合梁桥 zhu he liang qiao composite beam bridge 指以梁式桥跨作为基本结构的组合结构桥既两种以上体系重叠后整体结构的反力性质仍与以受弯作用负载的梁的特点相同。这类桥的特点主要表现在设计计算工作繁重构造细节及内力复杂。空腹拱桥 kong fu gong qiao open spandrel arch bridge 在拱桥拱圈上设置小拱横墙或支柱来支撑桥面系从而减轻桥梁恒载并增大桥梁泻水面积者称为空腹拱桥。实腹拱桥 shi fu gong qiao filled spandrel arch bridge 在拱桥拱圈上腹部两侧填实土壤或粒料后铺装路面这种拱桥称为实腹拱桥。小跨径的砖石混凝土拱常采用这种构造形式。无铰拱桥 wu jiao gong qiao hingless arch bridge 如图在整个拱上不设铰属外部三次超静定结构。由于无铰结构整体钢度大构造简单施工方便维护费用少因此在实际中使用最广泛。但由于超静定次数高温度变化材料收缩结构变形特别是墩台位移会产生较大附加应力。混凝土空腹无铰拱桥三铰拱桥 san jiao gong qiao three-hinged arch bridge 如图在拱桥的两个拱脚和拱的中间各设一铰称为三铰拱。属外部静定结构构。因而温度变化支座沉陷等不会在拱内产生附加应力故当地质条件不良可以采用三铰拱但铰的存在使其构造复杂施工困难维护费用高而且减小了整体刚度降低了抗震能力因此一般较少使用。刀形上承式三铰拱桥跨径90m 两铰拱桥 liang jiao gong qiao two-hinged arch bridge 当拱桥的两个拱脚皆设为铰支座时称为两铰拱桥。
关于桥墩、桥台的问题及解析 一、桥墩及桥台的受力？ 解析： 桥墩的受力：它承受上部结构传来的竖直力、水平力和弯矩外，还要承受风力、流水压力、波浪力（在海洋环境中）以及可能发生的冰荷载、船只、排筏或漂浮物的撞击力。 桥台的受力：它承受着上部结构传递的竖直力、水平力的同时，还需挡土护岸、承受台后填土及填土上荷载产生的侧向土压力。 二、桥墩及桥台的分类 解析： 桥墩的分类 1、桥墩类型 按力学特点分类 1、重力式墩台 （1）梁桥重力式墩：矩形墩、圆端形墩、圆形墩、尖端形桥墩 （2）拱桥重力式墩：普通墩、单向推力墩 2、轻型型墩台 空心墩、桩柱式桥墩及双柱式桥墩、各式柔性墩 2、桥台类型 1、重力式桥台：按形状——矩形桥台、U形桥台、T形桥台、耳墙式桥台、矩形埋式及十字埋式等 2、轻型桥台：（梁式）桩柱式、锚定板式桥台 （拱式）八字形、U形桥台、Ⅱ形、E形、靠背式框架桥台、组合式、空腹式、齿槛式、 再补充一种形式叫拼装式墩台。 三、桥墩及桥台的区别 解析： 桥梁的支承结构为桥台与桥墩。桥台是桥梁两端桥头的支承结构，是道路与桥梁的连接点。桥墩是多跨桥的中间支承结构，桥台和桥墩都是由台(墩)帽、台(墩)身和基础组成。 桥墩 桥墩一般系指多跨桥梁中的中间支承结构物。它除承受上部结构产生竖向力、水平力和弯矩外，还承受风力、流水压力、及可能发生的地震力、冰压力、船只和漂流物的撞击力。桥台设置在桥梁两端，除了支承桥跨结构外，它又是衔接两岸接线路堤的构筑物；既要能挡土护岸，又能承受台背填土及填土上车辆荷载所产生的附加土侧压力。因此，桥梁墩台不仅自身应有足够的强度、刚度和稳定性，而且对地基的承载能力、沉降量、地基与基础之间的摩阻力等也都提出一定的要求，避免在上述荷载作用下产生危害桥梁整体结构的水平、竖向位移和转角位移。 桥台 重力式桥台的类型：重力式桥台依据桥梁跨径、桥台高度及地形条件的不同，有多种形式。常用的类型有U形桥台，埋置式桥台，八字式和一字式桥台等。重力式桥台在铁路桥上还有T形桥台，十字形桥台等其它型式。 1、U形桥台：U形桥台由台身（前墙）台帽、基础与两侧的翼墙组成，在平面上呈U 字形。U形桥台构造简单，基础底承压面大，应力较小，但圬工体积大，桥台内的填土容易
一、柱主筋直径相差小于2级 二、柱主筋单侧最小配筋率（混凝土结构设计规范GB50010-2002 第-1条） 第条框架柱和框支柱的钢筋配置，应符合下列要求： 柱全部纵向受力钢筋最小配筋百分率(%) 表-1 6．3．7 柱的钢筋配置，应符合下列各项要求： 1 柱纵向受力钢筋的最小总配筋率应按表6．3．7-1采用，同时每一侧配筋率不应小于％；对建造于Ⅳ类场地且较高的高层建筑，最小总配筋率应增加％。 注：1 表中括号内数值用于框架结构的柱； 2．钢筋强度标准值小于400MPa时，表中数值应增加，钢筋强度标准值为400MPa时，表中数值应增加； 3 混凝土强度等级高于C60时，上述数值应相应增加 三、柱全部纵筋最小配筋率（混凝土结构设计规范GB50010-2002 第-1条） 当混凝土强度等级为C60及以上时，程序对表中数字增加 注：Ⅳ类场地较高的高层建筑，应按 %的要求 第9.5.1条 钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分 表9.5.1 率(%)
此条仅适用于一级且剪跨比小于2的柱 五、柱全部纵筋最大配筋率（混凝土结构设计规范GB50010-2002 第条） 第条框架柱和框支柱中全部纵向受力钢筋配筋率不应大于5%。柱的纵向钢筋宜对称配置。截面尺寸大于400mm的柱，纵向钢筋的间距不宜大于200mm。当按一级抗震等级设计，且柱的剪跨比λ≤2时，柱每侧纵向钢筋的配筋率不宜大于%。 抗震规范规定 6．3．8 柱的纵向钢筋配置，尚应符合下列规定： 1 柱的纵向钢筋宜对称配置。 2 截面边长大于400mm的柱，纵向钢筋间距不宜大于200mm。 3 柱总配筋率不应大于5％；剪跨比不大于2的一级框架的柱，每侧纵向钢筋配筋率不宜大于％。 4 边柱、角柱及抗震墙端柱在小偏心受拉时，柱内，纵筋总截面面积应比计算值增加25％。 5 柱纵向钢筋的绑扎接头应避开柱端的箍筋加密区。 六、柱纵筋间距 (混凝土结构设计规范GB50010-2002 第条) (混凝土结构设计规范GB50010-2002 第10.3.1条柱中纵向受力钢筋应符合下列规定： 1纵向受力钢筋的直径不宜小于12mm，全部纵向钢筋的配筋率不宜大于5%；圆柱中纵向钢筋宜沿周边均匀布置，根数不宜少于8根，且不应少于6根； 2当偏心受压柱的截面高度h≥600mm时，在柱的侧面上应设置直径为10-16mm的纵向构造钢筋，并相应设置复合箍筋或拉筋； 3柱中纵向受力钢筋的净间距不应小于50mm 4在偏心受压柱中，垂直于弯矩作用平面的侧面上的纵向受力钢筋以及轴心受压柱中各边的纵向受力钢筋，其中距不宜大于300mm. 抗震设计规范 6．3．8 柱的纵向钢筋配置，尚应符合下列规定： 1 柱的纵向钢筋宜对称配置。 2 截面边长大于400mm的柱，纵向钢筋间距不宜大于200mm。 3 柱总配筋率不应大于5％；剪跨比不大于2的一级框架的柱，每侧纵向钢筋配筋率不宜大于％。 4 边柱、角柱及抗震墙端柱在小偏心受拉时，柱内，纵筋总截面面积应比计算值增加25％。 5 柱纵向钢筋的绑扎接头应避开柱端的箍筋加密区。
各种桥梁构造图解
各种桥梁构造图解 箱型梁桥：(xiang xing liang qiao) box-girder bridge 箱梁结构的基本概念在于全部上部结构变为整体的空心梁，而当主要荷载通过桥上的任何位置时，空心梁的所有各部分(梁肋,顶板和底板)作为整体同时参加受力。其结果可节省材料，成为薄壁结构，提高了抗扭强度。箱梁桥可分为单室，双室,多室几种。 组合梁桥：(zhu he liang qiao) composite beam bridge 指以梁式桥跨作为基本结构的组合结构桥，既两种以上体系重叠后，整体结构的反力性质仍与以受弯作用负载的梁的特点相同。这类桥的特点主要表现在设计计算工作繁重，构造细节及内力复杂。 空腹拱桥：(kong fu gong qiao) open spandrel arch bridge 在拱桥拱圈上设置小拱，横墙或支柱来支撑桥面系，从而减轻桥梁恒载并增大桥梁泻水面积者称为空腹拱桥。
次超静定结构。由于取消了拱顶铰，使结构整体刚度较三铰拱大。由于铰的存在，较之无铰拱可以减小基础位移，温度变化，混凝土收缩和徐变等引起的附加应力。在墩台基础可能发生位移的情况下或坦拱中使用。 悉尼海港大桥 单铰拱桥：(dan jiao gong qiao) single-hinged arch bridge 拱圈是一根连续的曲杆，为了减小拱的刚度以减少拱圈附加力的影响，在拱圈上设一个铰以降低拱圈的高度。属于两次超静定结构，在桥上用得很少。 拱桥：(gong qiao) continuous arch bridge 多孔拱桥，如果当某孔主拱受荷时，能通过桥墩的变形或拱上结构的作用将荷载由近及远的传递到其它孔主拱上去，这样的拱桥称为连续拱桥，简称连拱。 双曲拱桥：(shuang qu gong qiao) two-way curved arch bridge １９６４年江苏省无锡县建桥职工创造的一种新型拱桥。他的主拱圈由拱肋，拱波，拱板，和横向联系构件几个部分组成，外形在纵横两个方向均成弧形曲线，因之称为双曲拱。
清平高速第六合同段 钻孔灌注桩与墩柱钢筋连接施工方案 编制： 审核： 审批： 新疆兴达公路工程部 深圳清平高速第六合同段项目经理部 2011年4月13日
钻孔灌注桩与墩柱钢筋连接施工方案 一、设计情况说明 清平高速第六合同段主要工程为金龙立交主线1号桥。该桥的11#墩与74#墩设计为：上部结构为跨径30米装配式简支箱梁、下部结构为门式大挑臂桥墩、钻孔灌注桩基础。钻孔桩桩径为2.0米、墩身直径为1.8米。 设计桩基础与墩身的连接方式为单桩单柱，墩柱钢筋主筋与桩基础钢筋主筋型号及根数一致。由于桩径比柱径大20厘米，桩基础钢筋笼与墩柱钢筋笼的变截面连接过渡段设在桩顶下1.7米范围。 该桥的大部分墩位位于环观南路上，沿环观南路中央分隔带平行高架，环观南路正在进行道路改造施工，相互施工干扰严重，相互协调存在一定的难度。 二、目前采用的钻孔桩钢筋与墩柱钢筋的连接方式 因为设计中存在桩、柱钢筋笼变截面的情况，为进行墩柱钢筋的连接与定位，目前的施工方法是：桩基础钻孔桩施工水下砼灌注采用将设计桩顶下1.7米处作为实际桩顶标高，在桩基检测合格并安装固定好墩柱钢筋笼后再进行浇筑桩头砼接桩。采取这种施工方法，好处是墩柱钢筋笼定位居中容易控制；其缺点一是需进行接桩而导致多了一个砼施工接缝、二是增加工作量及砼量导致施工成本增加。 三、下一步施工中拟采取的钻孔桩钢筋与墩柱钢筋的连接方式 因为采用目前的钻孔桩施工及接桩施工存在如下缺点：
1、接桩多了一个砼施工缝对桩身砼质量有一定的 影响； 2、由于接桩达高度1.7米，从地面开挖基坑深度一般都在2米以上、基坑开挖宽度(基坑底宽)一般在4.5米以上。而设计的桩、墩柱紧靠着环观南路的主车道（墩柱边距路缘石1米，届时车道已通车），基坑开挖需封闭一个车道并必然会破坏主车道路面，且由于基坑边上车辆通行存在动荷载，基坑需采取支护加强及防护措施。因此、存在施工增加成本、协调难度增加、交通疏解及安全防护等问题。 为克服上述施工接桩的缺点，我标段拟采取施工方法及措施： 1、钻孔桩一次性灌注至设计桩顶标高。 2 、为解决设计桩顶部位与墩柱连接段钢筋笼变截面的问题，将钻孔桩钢筋笼顶部变截面段按设计制作，并将主筋加长预留出桩顶，待后续施工中与墩柱主筋焊接，主筋预留长度要满足规范要求。预留长分别取50厘米及150厘米，交错布置长短根数各占50%。 3、严格钢筋笼顶部居中定位。钢筋笼吊装下孔完成后，将护筒内泥浆抽取一部分，露出钢筋笼顶部加强箍筋，由项目部测量人员重新进行桩位测量，将钢筋笼顶部加强箍筋严格居中，误差控制在5毫米以内，用四根￠28短钢筋焊接于箍筋及护筒将钢筋笼固定牢固，以确保墩柱钢筋定位的准确。钢筋笼定位过程中要注意安全，砼灌注过程中要注意防止导管碰撞钢筋笼，导致钢筋笼偏位。
J图集钢筋构造解析文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
16J101-1图集钢筋构造解析受拉钢筋锚固长度la C25（d≤25） C30（d≤25） C35（d≤25） 二级钢：33d 29d 27d 三级钢：40d 35d 32d 受拉钢筋抗震锚固长度laE C25（d≤25） C30（d≤25） C35（d≤25） 二级钢（抗震三级）35d 35d 28d 三级钢（抗震三级）42d 37d 34d 纵向受拉钢筋搭接长度ll 二级钢C25（d≤25） C30（d≤25） C35（d≤25） 25% 40d 35d 32d 50% 46d 41d 38d 100% 53d 46d 43d 三级钢C25（d≤25） C30（d≤25） C35（d≤25） 25% 48d 42d 38d 50% 56d 49d 45d 100% 64d 56d 51d 纵向受拉钢筋搭接长度llE 二级钢（抗震三级）C25（d≤25） C30（d≤25） C35（d≤25） 25% 42d 36d 34d 50% 49d 42d 39d
三级钢（抗震三级）C25（d≤25） C30（d≤25） C35（d≤25） 25% 50d 44d 41d 50% 59d 52d 48d 箍筋弯钩1350，平直部分10d，75中较大值 梁上部纵筋两排间距≥25，≥d，排距≥30，；下部两层钢筋上下间距≥25，≥d，排距≥25d，≥d；拉筋一头为900，一头1350弯钩，平直部分5d。 KZ纵向钢筋连接： 嵌固部位： 绑扎搭接： 底部为Hn/3非连接区，上部Hn/6，hc≥500为非连接区，中间连接区域为llE，两个搭接区域之间的间距为≥。 机械连接和焊接连接： 底部为Hn/3非连接区，上部Hn/6为非连接区，中间连接区域为35d，≥500（焊接），相邻接头相互错开，柱插筋长度为。 KZ、QZ、LZ箍筋加密区：柱子嵌固部位Hn/3，≥Hn/6，hc，≥500至上层Hn/6，hc,500位置全部加密，梁上柱（lz）插筋底下弯折长度为15d，伸至梁底≥20d，≥；墙上柱（QZ）柱根构造：插筋自墙顶面，弯头为150；柱筋封头弯至梁，从梁底算起+20d（柱外侧配筋率＞%可截断），梁上部钢筋伸入柱边弯折长度为15d，梁上部钢筋伸入梁底长度应为+20d（同上）；柱内侧纵筋同中柱柱顶弯头均为 12d，应伸入柱顶≥，柱封头≥laE无需弯折，伸至柱顶≥时柱外层筋弯折为15d，内侧弯折为12d。 所有起步筋均为50间距起步，梁根加密为梁高，≥500（抗震等级Ⅱ-Ⅳ级）。
一、识图分析题 图1某大桥总体布置图 （1）桥梁全长为：米，标准跨径为米。（2）上部结构梁体按照静力体系分为（简支梁还是连续梁），梁体横截面形式为。 （3）桥面总宽为米，净宽为米。（4）箱梁高度米，盖梁厚度为米。 （5）下部结构结构形式为：桥墩，桥台，基础。（6）桥墩基础厚度为米、长度米、宽度米；礅柱高度为米（不含盖梁），直径米。
图2 箱梁预应力钢束构造图
图3墩柱钢筋构造图 2．图2为某大桥箱梁预应力钢筋图，读图回答： （1）预应力钢束共有 束。梁端伸缩缝宽度为 。 （2）钢束1N 、2N 、3N 、4N 在跨中截面距离梁底面的距离分别为 、 、 、 。在支点截面距离梁底的距离分别为 、 、 、 。 （3）箱梁跨中截面顶板厚度 ，腹板厚度 ，底板厚度 。 （4）材料表中预应力钢束规格符号2.155s 的意思是 。 （5）预应力钢束为什么要在梁两端逐渐弯起？ 3、图3为某大桥桥墩钢筋构造图，读图回答问题。 （1）①号钢筋作用 ，直径 ，根数 ， 长度 。 （2）②号钢筋名称 ，直径 ，如何布置 。 （3）③号钢筋名称 ，作用 ， 间距： 。 （4）④号钢筋名称 ，作用 ， 如何布置： 。 （5）钢筋保护层厚度为 。
4.下图为某大桥的桥台盖梁钢筋构造图，识图完成下表（共15分）。 5.下图为某涵洞一般构造图，识图回答问题（共9分）。
(1)洞口属于形式，采用的材料为。 (2)帽石的尺寸为（长、宽、高）。 (3)盖板一共有块，盖板的尺寸为（长、宽、高），盖板采用的材料为。 (4)涵台的尺寸为，涵台采用的材料为。 (5)涵洞净空高度为，涵洞净跨为。 (6)洞身设计流水坡度为。 (7)涵台基础尺寸为（长、宽、高），涵台基础采用的材料为。 (8)铺底的尺寸为（长、宽、高）。 (9)路基的宽度为，涵洞的总长度为。
1、建筑体系 1-1、门式刚架体系 1-1-1、基本构件图 1-1-2、说明 力学原理 门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。 刚架 刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。 支撑、系杆 刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支
撑组成受力封闭体系。 屋面檩条、墙梁 一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。1-1-3、门式刚架的基本形式 a.典型门式刚架 6 s# ]8 P, H' }) e5 y! X8 Y b.带吊车的门式刚架 2 K5 J% N# x' p: p2 R c.带局部二层的门式刚架
1-1-4、基本节点a.柱脚节点 " O; `! ^4 Q# r1 5 j8 L# n* X b.梁、柱节点 + . r: U' X" R) g5 l'
4 I% m! D; ?1 n% R ■局部二层节点参照多层框架体系。1-1-5、刚架衍生形式
* t! z- I3 P. F& J! `; T* E: y/ \ ■吊车和局部二层可在衍生形式刚架中布置。 ■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。1-2、多层框架体系 1-2-1、框架图示 6 V) u$ B5 o1 v3 J
1-2-2、说明 力学模型 a.纯刚接框架：纵横两个方向均采用刚接的框架。 b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。 c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。 d.有时为保证足够的刚度，在刚接框架中亦设置支撑。 框架柱 框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。 框架梁 框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。 支撑 支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
