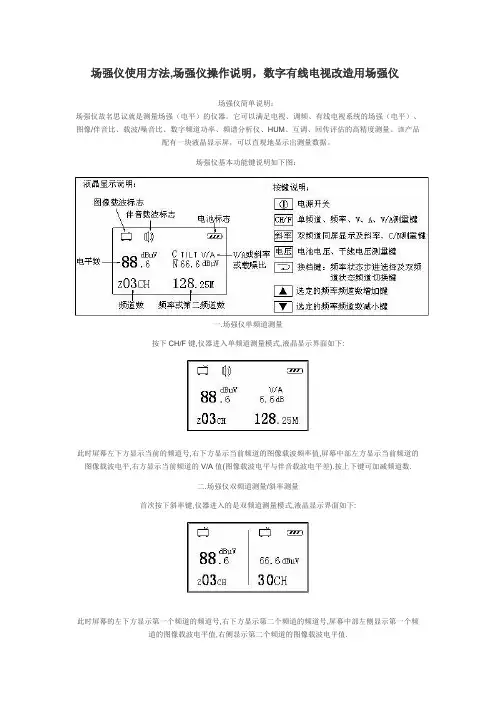

场强仪使用方法,场强仪操作说明，数字有线电视改造用场强仪
场强仪简单说明：
场强仪故名思议就是测量场强（电平）的仪器。它可以满足电视、调频、有线电视系统的场强（电平）、图像/伴音比、载波/噪音比、数字频道功率、频谱分析仪、HUM、互调、回传评估的高精度测量。该产品配有一块液晶显示屏，可以直观地显示出测量数据。
场强仪基本功能键说明如下图：
一.场强仪单频道测量
按下CH/F键,仪器进入单频道测量模式,液晶显示界面如下:
此时屏幕左下方显示当前的频道号,右下方显示当前频道的图像载波频率值,屏幕中部左方显示当前频道的图像载波电平,右方显示当前频道的V/A值(图像载波电平与伴音载波电平差).按上下键可加减频道数.
二.场强仪双频道测量/斜率测量
首次按下斜率键,仪器进入的是双频道测量模式,液晶显示界面如下:
此时屏幕的左下方显示第一个频道的频道号,右下方显示第二个频道的频道号,屏幕中部左侧显示第一个频道的图像载波电平值,右侧显示第二个频道的图像载波电平值.
在双频道测量模式下再次按下斜率键仪器进入斜率测量模式，液晶显示界面如下:
此时屏幕左下方显示第一个频道的频道号,右下方显示第二个频道的频道号,屏幕中部左侧显示第一个频道的图像载波电平,右侧显示斜率值(即第一个频道的图像载波电平减去第二个频道的图像载波电平的差值)按上下键可以加减频道数,按换档键可以控制在第一个频道和第二个频道之间切换.
场强仪说明:
1. 此功能可用于测量/调试干线放大器的参数.
2. 此功能可用于测量国家
3. 此功能可同时测量两个频道的电平值,非常适合CATV维护人员使用.

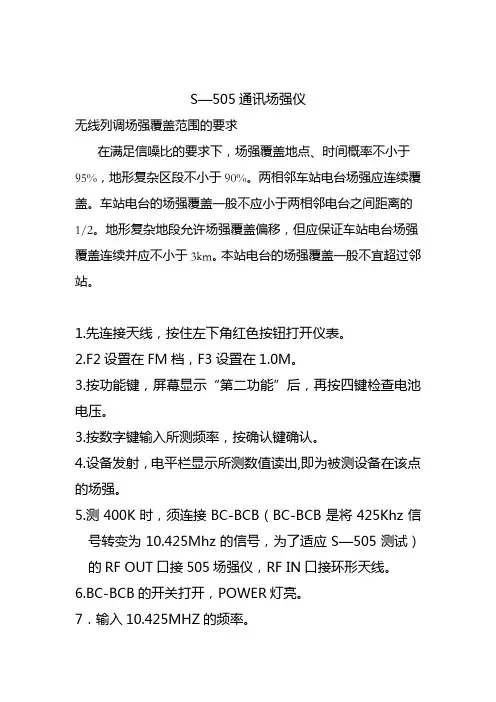

场强仪图
片:

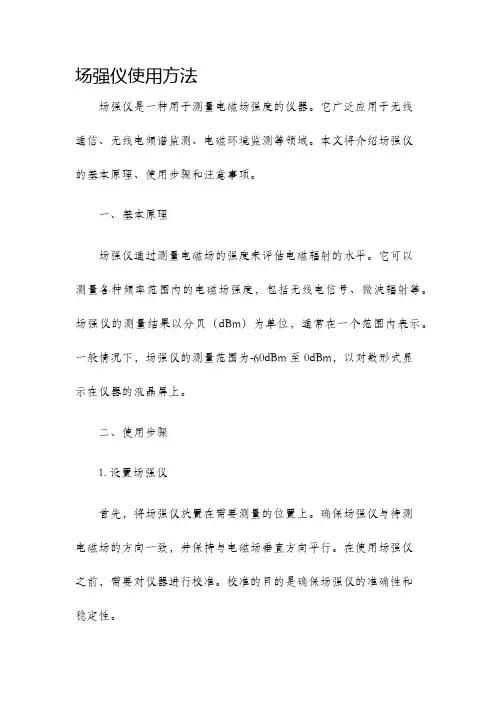

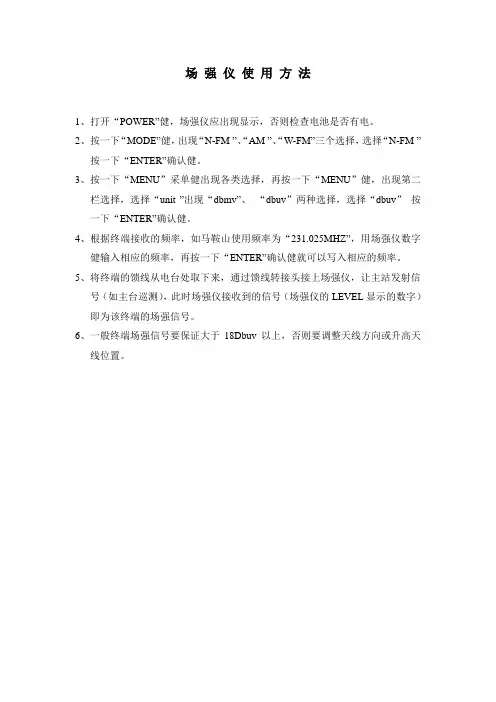

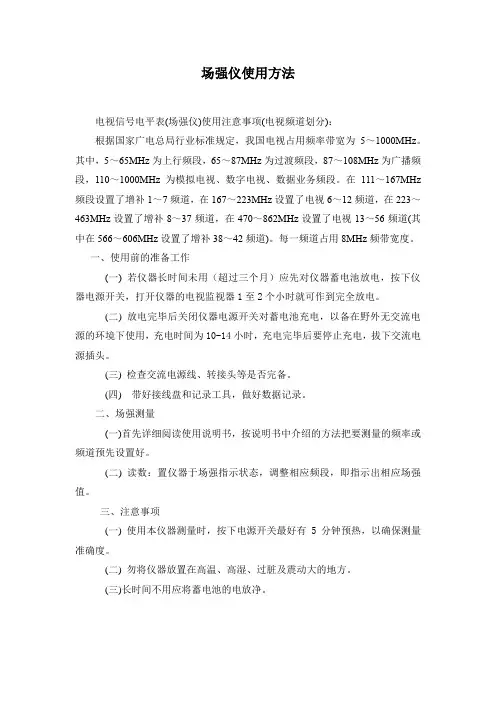

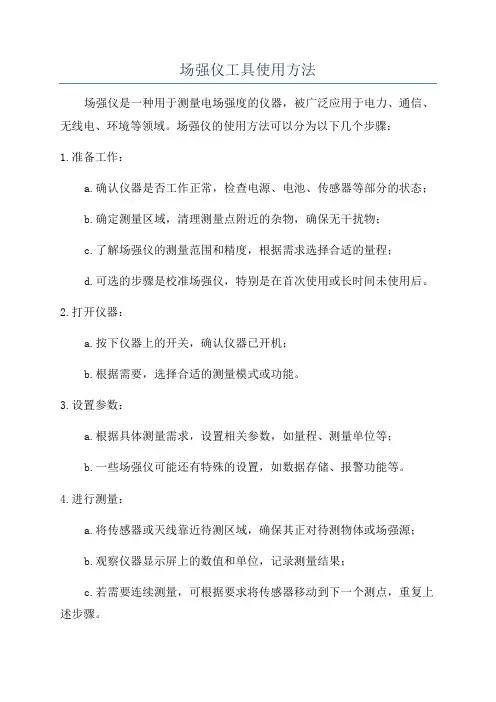

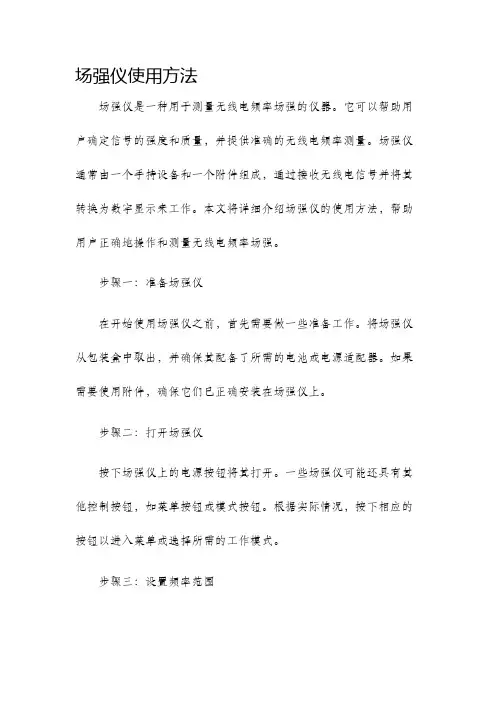

场强仪使用方法:

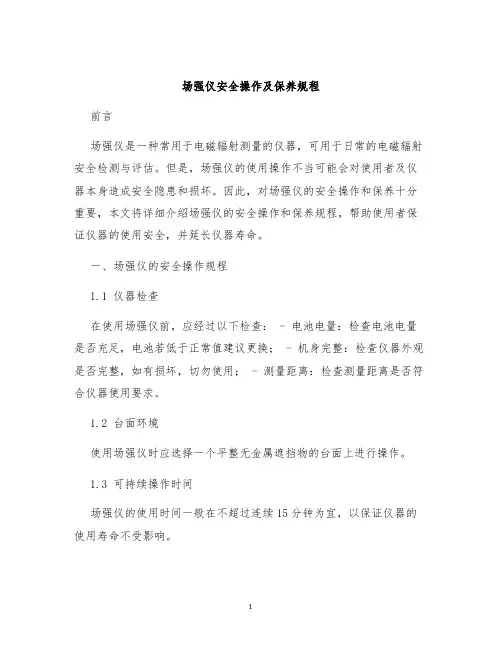

①正确连接电缆，连接电缆不宜过长。假若非用长电缆不可时，则必须在仪表的读数上加上电缆的损耗，尤其是高频段。
② 场强仪不仅要测量图像载波电平，还要测量调频声音广播信号载波电平,因此，所用信号电平应包括声音载波电平和图像载波电平。声音载波电平定义为，在75 Ω终端上无调制声音载波电压的有效值，以dBμV来表示。图像载波电平定义为，在75 Ω终端上调制包络峰处(同步头)的图像载波电压的有效值，以dBμV来表示。所以，图像载波电平的测量检波器应为峰值检波器，使用时要注意。
③使用环境温度。北方的隆冬要注意采取保温措施，盛夏的南方要尽量避免将仪器直接置于日晒之下，否则读数误差将会大大超过技术指标的范围。
④使用场强仪要经常移动，注意不要碰撞，以免损坏仪器的外壳和降俯准确度。
⑤场强仪一定要进行周期计量或与经过专门计量过的场强仪进行对比校验，以免仪器不准确得出误判。

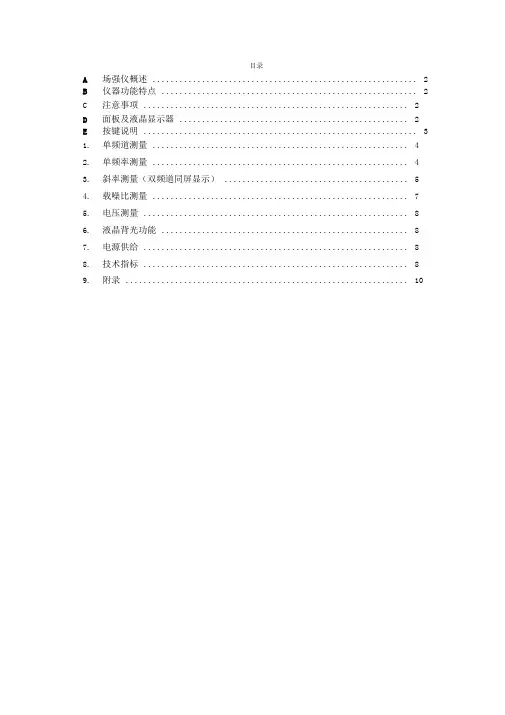

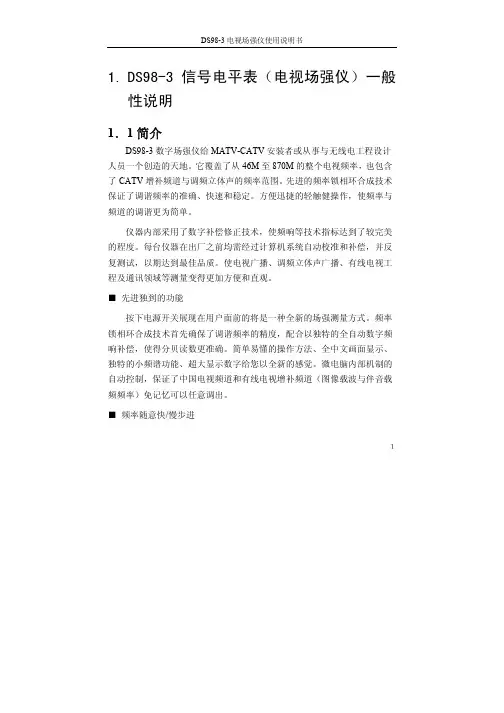

目录 A 场强仪概述 (2) B 仪器功能特点 (2) C 注意事项 (2) D 面板及液晶显示器 (2) E 按键说明 (3) 1. 单频道测量 (4) 2. 单频率测量 (4) 3. 斜率测量（双频道同屏显示） (5) 4. 载噪比测量 (7) 5. 电压测量 (8) 6. 液晶背光功能 (8) 7. 电源供给 (8) 8. 技术指标 (8) 9. 附录 (10)
