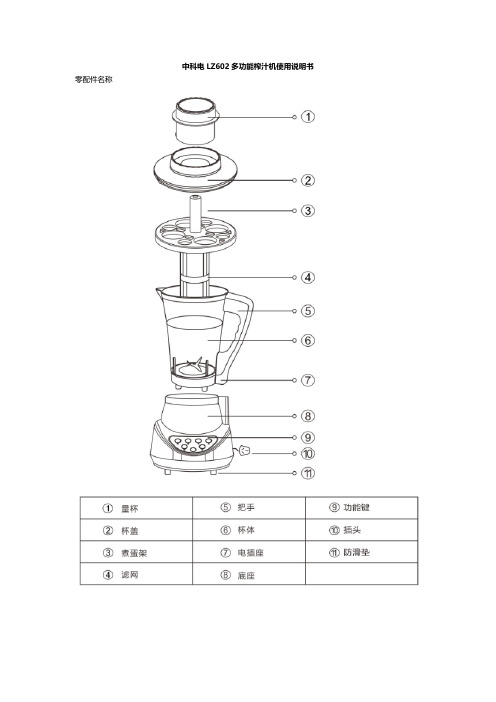

中科电LZ602多功能榨汁机使用说明书零配件名称
产品安装
1.在首次使用前，用湿布配合柔软的洗涤剂擦拭杯体和底座，将本机放置在稳定的台面。
2. 然后把杯体对准底面的连接点放置好杯体，请务必保证杯体已经牢固地放在了底座上。
3. 将滤网装入搅拌杯内，然后将杯盖按箭头方向旋转至闭合位置，再将量杯安装到杯盖的顶部。
4. 一切安装正确后，连接电源，按钮灯亮即可使用。如果有报警的声音，请检查安装是否正确再通电。
功能操作面板
开始工作时，选择自己想要的功能，一键式按钮全自动操作
提示：
1.以上工作时间仅供参考，以实际食材有所不同
2.功能结束，“滴”声提示5次结束（点动功能除外）
3.依实际情况，可再重复所需功能，直至满意为止（婴儿辅食、豆浆除外）；
4.婴儿辅食、豆浆功能运行中，请勿中途加入食材，以免煮不烂
操作指引
【婴儿辅食】
1.把你的食材切成大约为2-3cm立方体添加到搅拌杯中
警告：不建议在辅食中添加任何未煮熟的肉类，需要添加的任何肉或雨必需已煮熟。不能添加任何冰冻的食材；所有食材必需实在室温下。
2.合理选择不锈钢过滤网（可选配件）；过滤网将搅拌杯分成2部分，在滤网内的部分是制作成沙冰、豆
浆、粥或混合食材，在滤网外部是制作成块状食物。
3.确保食材的总体积不小于最小值，也不超过1700ml，液体必须盖过了搅拌杯底部的传感器，否则会
导致报警和无法运作；如果在烹饪过程中由于沸腾而引起的热液体达到杯盖，上方的防溢出传感器将切断加热功能，这有助于防止热液体溢出
4.把滤网正确的安装搅拌杯的底部，叶片周围有中心环，确保滤网适合的放置在此中心环的周围，滤网
需与搅拌杯底部接触，最好盖好搅拌杯上盖并锁好。
5.在烹饪过程中，如果补充食材，可通过在杯盖的中心槽添加。不要打开或拆卸杯盖，因为这样程序会
停止。若要停止程序，只需按下【开/关】按钮。
6.一旦程序已经完成，会发出声音报警并停止工作。做好的食材可以直接从搅拌杯中倒出，当要从搅拌
杯上拆卸杯盖时，小心烫伤。
注：上述序列依赖于不间断运行，任何中断将导致程序取消，重新启动将导致蒸煮过程被重复，这可能会影响最终的烹饪效果。
注意：
1.正确放置滤网使其接触底部
2.建议消费者经常使用本机，并从中找出最好的制作方法
3.添加您喜欢的液体或食材到搅拌杯内，所有的液体和食材必须是在室温下而不是温热或很热
4.对存储在室温18摄氏度的配料的烹饪时间大约是25-30分钟
警告：
1.使用高淀粉或葡萄糖的食物容易引起底部烧焦
2.水蒸气会从盖内释放出来，必须小心拆卸盖子
【豆浆】
1.细滤网朝下放置盖好杯盖，将泡好的豆子从量杯口放入（豆子浸泡4小时以上），再放入适量的水
2.通电待机后按【豆浆】键，滴声5次即可完成
【研磨/绞肉】
1.研磨：细滤网朝下放置盖好杯盖，将需要研磨的食材从量杯口放入，通电待机后按【研磨/绞肉】键，
滴声5次完成（不够细腻时，可重复按一次）
2.绞肉：将滤网放置搅拌杯内盖好杯盖，将瘦肉切块从量杯口放入（一次不宜放太多），通电待机后按
【研磨/绞肉】键，滴声5次完成（不够细腻时，可重复按一次）
【果汁/奶昔】
1.果汁：放入切好的水果，再加入适量的纯净水，盖好杯盖（依喜好可放置滤网），通电待机后按【果汁
/奶昔】键，滴声5次完成（不够细腻时，可重复按一次）
2.奶昔：将果料切成丁状和酸奶一同放入搅拌杯内，再加入适量的纯净水，盖好杯盖，通电待机后按【果
汁/奶昔】键，滴声5次完成（不够细腻时，可重复按一次）
【煮蛋/烧水】
1.烧水：将水加入搅拌杯内，水的份量必需是在搅拌杯的最小/最高水位标记之间；
2.煮蛋：将煮蛋架放入搅拌杯内，再放入蛋，加水至最小水位线（不超过蛋），按下【煮蛋/烧水】，大概
需要10分钟
【点动】
1.通上电源后稍等十秒钟，使机器进入待机状态后，按下【点动】按钮并保持按住使其搅拌，释放按钮
即停止搅拌
2.根据个人研磨粗细的需要来控制按住点动的时间
3.当水果、肉等食材卡住，可让其复位，达到更好的搅拌作用
4.可使刀片旋转来清洗搅拌杯
注意：在烹饪过程中，如果指标灯不断地闪烁和发出嘟嘟地报警声，这意味着操作有误或者有其他问题存在，请按以下步骤来检查机器：
1）杯盖没有盖好
2）搅拌杯内没有水，防干烧传感器工作
3）搅拌杯没有正确的放在底座上，安全微动开关未卡到位
4）发热盘和电机过热，超载工作。把搅拌杯与电机底座分离，让它休息5分钟使之冷却
5）水或液体超过最高水平，防溢出传感器工作
6）水或液体低于最低水平，防干烧传感器工作
教您如何使用清洗功能
1.把搅拌杯内清洗干净，冲洗以去除任何剩余在搅拌杯内的汤或者其他食物，并用柔软带有温和的洗涤
剂的擦布抹去热河残余的食物并再次冲洗干净。
2.如前所述，简单的安装好本机，并添加800毫升水和少量中性洗涤剂。盖好杯盖，然后开机。选择【果
汁/奶昔】或【点动】程序使刀片旋转来清洗搅拌杯。可以随时按【开/关】键停止清洗过程。
注意：搅拌杯内的刀片不可拆卸，并且非常锋利的；清洗时应注意安全。
问题解决：
问题一：产品不工作，并且发出滴滴报警声
解决方法：1. 搅拌杯与底座没有连接好
2. 杯盖没有盖好
3. 搅拌杯内的液体没有达到最低值
4. 防溢出传感器上有溢出的液体
问题二：在工作过程中，产品突然停止工作
解决方法：1.杯盖松了
2.由于蒸发的原因，杯内液体容量低于最低值
3.杯内液体超出了最大值
4.搅拌杯与底座的连接松开了
问题三：工作程序完成后，食材还是很大，没有很好的搅拌
解决方法：1.可能是最初准备的食材切片太大。
2.选择了错误的功能，重新选择并尝试
3.倒入水太少，加入足够的水
问题四：工作完成好，煮熟后的食材很硬，没有煮好
解决方法：1.加入的食材必须是切成小片
2.错误的添加了食材份量
3. 太多水或者太多食物以至滤网阻塞
4.有些食物需要更长的烹饪时间；请选择加热功能直到食物煮熟
问题五：没有热，就显示功能已经完成
解决方法：由于在烹饪过程中有太多的热液体在搅拌杯内翻滚，接触到搅拌杯上方的防溢出传感器。
问题六：食物被煮糊了，并粘在杯底
解决问题：1. 是高分量的糖或者淀粉引起的，使用适当的糖或者淀粉
2.太多的食物，太少的液体
奶香南瓜汁
准备材料：
南瓜约250克/纯牛奶220毫升/大米50克
制作步骤：
1.大米（浸泡半小时备用）
2.南瓜洗净，去籽，去皮后切块，再切刀成丁状，便于机器运作；
3.把泡好的大米沥干水，倒入搅拌杯体内，南瓜丁和牛奶放入，注入适量水至水位线
4.然后接通电源，选择【婴儿辅食】键，至其自动完成即可，使用后应及时清洗，以免杯体被南瓜
汁染色
食用功效：
南瓜有平喘、消肿之功效。常吃、能够预防哮喘、支气管炎等秋季多发病。孩子尤其应该经常吃些南瓜。
南瓜含有丰富的类胡萝卜素。由人体吸收后转化为维生素A，维生素A和蛋白质结合可形成视蛋白。这一物质在视觉上的作用很大。缺乏这种物质会影响孩子的视力发育，导致夜盲症。
豆浆
准备材料：黄豆适量/清水适量
制作步骤：
1.先把黄豆泡开（干黄豆榨豆浆口感欠佳，建议最少浸泡4小时以上）
2.把黄豆和适量的水放进搅拌杯中的过滤网内，比例为1（黄豆）：3（清水）
3.接通电源，选择【豆浆】键，至其自动完成即可。
食用功效：
豆浆含有丰富的植物蛋白，磷脂，维生素B1、B2，烟酸和铁、钙等矿物质，尤其是铁的含量，
比其他任何乳类都丰富。
豆浆是防治高血脂、高血压、动脉硬化等疾病的理想食品。多喝鲜豆浆可预防老年痴呆症，防治气喘病。豆浆对于贫血病人的调养，比牛奶作用要强，以喝热豆浆的方式补充植物蛋白，可以使人的抗病能力增强，调节中老年妇女内分泌系统，减轻并改善更年期症状，延缓衰老，减少青少年女性面部青春痘，暗疮的发生，使皮肤白皙润泽。
煮蛋
准备材料：鸡蛋/清水
制作步骤：1.在搅拌杯中倒入清水，不低于300ml
2.放入煮蛋架和鸡蛋
3. 接通电源，选择【煮蛋】键，至其自动完成即可。
食用功效：
健脑益智：鸡蛋黄中的卵磷脂、甘油三酯、胆固醇和卵黄素，对神经系统和身体发育有很大的作用，可避免老年人的智力衰退，并可以改善各个年龄组的记忆力
保护肝脏：鸡蛋中的蛋白质对肝脏组织损伤有修复作用。蛋黄中的卵磷脂可促进肝细胞的再生，还可提高人体血浆蛋白量，增强机体的代谢功能和免疫功能。
防治动脉硬化：美国营养学家和医学工作者用鸡蛋来放置动脉粥样硬化，获得了出人意料的惊人效果。
研磨
准备材料：绿豆适量
制作步骤：1.将过滤网细网的一端朝下放置，选取适量的绿豆通过量杯口放进搅拌机的过滤网内
2. 接通电源，选择【研磨/绞肉】键，至其自动完成即可，不理想时，可再追加按一次。食用功效：
绿豆粉是夏令饮食中的上品，更高的价值是它的药用。盛夏酷暑，人们喝些绿豆粥，甘凉可口，防暑消热，小孩因天热起痱子，用绿豆和鲜荷服用，效果更好。若用绿豆、赤小豆、黑豆剪汤，即可治疗暑天小儿消化不良，又可治疗小儿皮肤病及麻疹。
常食绿豆，对高血压、动脉硬化、糖尿病、肾炎有较好的治疗辅助作用。此外绿豆还可以作为外用药，嚼烂后外敷治疗疮和皮肤湿疹。如果得了痤疮，可以把绿豆研成细末，煮成糊状，在就寝前洗净患部，涂抹在患处。“绿豆衣”能清热解毒，还有消肿、散翳明目等作用。
