尺寸排阻色谱-多角度激光光散射联用仪（SEC-MALLS）
基本操作步骤
一、尺寸排阻色谱（Agilient1100高压液相色谱，示差检测器RID）
1、打开计算机,进入Windows NT （或Windows 2000）画面,并运行Bootp Server 程序。
2、打开1100 LC 各模块电源。
3、待各模块自检完成后，双击Instrument 1 Online 图标，化学工作站自动与1100LC通讯，进入的工作站画面。添加进样、高压泵、色谱柱、示差检测器各模块。
4、从“View”菜单中选择“Method and Run control”画面, 调用已建立的方法“YJK”（多糖体系），或从“Method”菜单中选择“Edit entire method”项新建方法。
5、把流动相（如0.1M氯化钠）放入溶剂瓶中。设置泵的流速0.5 mL/min，“Solvent B”处为100，其他均为0。
6、排完气后扭紧排气阀。以0.2 mL/min的流速装预柱和色谱柱（Shodex系列，根据分子量不同选择合适的柱子803、805、806）。
7、以0.1 mL/min递增的趋势增加泵的流速到0.5 mL/min，单击示差检测器图标，进入Control选项，打开purge阀，平衡示差检测器600-800 min。
8、选择单进样方式进样，进样体积100 μL，进样位置为2号。从“Run control ”菜单中选择“Sample info”选项，输入操作者名称，在“Data file ”中选择“Manual”或“Prefix”。
两者区别：Manual--每次做样之前必须给出新名字,否则仪器会将上次的数据覆盖。Prefix—在Prefix 框中输入前缀，在Counter 框中输入计数器的起始位，仪器会自动命名，如vwd0001，vwd0002……。
二、多角度激光光散射（DAWN HELEOS II，ASTRA V软件）
9、待示差检测器平衡好后，打开DAWN HELEOS II多角度激光光散射检测器，打开软件ASTRA V。
10、先在System的ISI和Istrument中确认仪器已经计算机连接上。
11、具体试验步骤File-------New------Experiment from Template--------System Template。
12、System Template，根据不同的试验进入不同的Template，如进入Laser Scattering-------Online (RI Consentration)。点开所有前面带“+”的选项，由上到下注意设置。右键单击DWAN HELEOS II-------Replace Configuration-------双击example configuration------双击Light scattering-------双击HELEOS II--------With Generic RI-------LS+RI ONLINE。
13、将Configuration、Procedures和Report中前面带“+”的全部点开。Generic pump中将Flow rate根据前面设置的情况输入正确的数据；Solvent根据实际流动相选择。点Name中最右边的按键，出现对话框，在System Solvent中选择合适的流动相，双击调入即可。如没有给出这一溶剂，在Name中直接输入溶剂即可，Refractive Index Model中将Polynomial改为Fixed，Model Parameters 1中输入此种溶剂的折射率。
14、Injector中将Injector V olume设为正确的数值。Sample中将Name输入样品名，dn/dc输入合适的数值，如0.1M氯化钠的dn/dc为0.125 mL/mg。HELEOS II的主要是Physical Instrument和仪器常数：Physical Instrument的后面的按键点开，单击合适的仪器，Select。
15、在Calibration Constant中输入测好的仪器校正常数（3.2041×10-5 1/V.cm），RI的校正常数4.9732×10-4（氯化钠中测得常数），Rayleigh Ratio为3.6443×10-6
（11-15步骤中或者左键单击左侧Experiment，单击Open，调用多糖测定模板“yjk-standard”，修改个别参数后，另存为即可！！）
16、根据所选择的色谱柱设置Procedures中Basic Collection中的Duration 设采集时间（如Shodex SB-806色谱柱，Duration为60 min），点击下面的Apply。
17、Run，等待采集样品。
18、从Aglient液相色谱操作界面Method 菜单中选择“Run method”，进样。
19、设定的采集时间到后，软件自动停止采集或按STOP停止，然后保存数据。在Aglient液相色谱操作界面中点STOP。进入下一个样品的采集。
20、进样完毕后，按0.1 mL/min递减趋势调节泵的流速为0，换上0.2%的叠氮钠溶剂，以0.2 mL/min的流速运行3 h，拆掉色谱柱后，换上异丙醇作为流动相，以0.2 mL/min的流速运行3 h。完毕后，关闭多角度激光光散射检测器，关闭液相色谱各模块电源，关闭电脑。
三、数据处理与分析
21、再按RUN，软件会出现对话框，大意为需要设定有关基线的参数。然后在LS的11角的信号上设定基线，然后在下面的数据表的最后的Auto Baseline 后点击Auto Baseline，然后在图上检查各个角度和RI的基线设的是否合适，对不合适的进行修改。然后点OK。
22、在左侧Procedures一栏的Peaks选项中，进行设定有关峰的参数。在峰的起始位置一点，然后拖到峰的结束位置，这样峰就定好了。
23、Normalize在Experiment-------Configuration中Normalize。在Peak number 中输入做归一化的样品的合适的峰的峰号，然后在Action中点击Normalize。
注意：Normalize归一化的校正一般使用分子量小于5万的样品来校正，此样品可以与要测的样品不是同一种类的物质，但必须要能溶于同一流动相中。THE、Toluene等有机体系一般用PS标样，水相一般用BSA、Dextran、PEO等水溶性标样。
24、Alignment在Experiment-------Configuration中的Alignment，按住Ctrl 键用鼠标较所要Alignment的峰框起、放大，可以看出RI的信号在LS信号的后面。用鼠标点中RI峰的峰尖处，将其拖到LS峰的峰尖处。点击Take Delay From Graph中的Perform在Delay中就自动给出了延迟时间，并且峰尖也重合了。（或者直接修改下面表格中的Delay (min)的数值，修改到两峰重合为止。）
25、在Report中看结果，然后在File中Save as Template，把其存为一个Template。
四、注意事项
1、进行SEC-MALLS之前，一定要保证所测试样品有足够的纯度（>90%），以免影响测试结果。（请特别注意）
1、仔细阅读仪器说明书或操作手册及其他随机文件，以期对仪器的性能、操作程序、维护保养等有充分的了解。
2、使用的纯水为屈臣氏蒸馏水（大润发、大统华均有售），配置好的流动相试剂必须要过滤膜（0.22μm）过滤，避免杂质进入色谱柱和分析仪器内。尽量使用新配置的流动相，尤其是水作为流动相时。（请特别注意）
3、在改变实验条件时，一定注意流动相之间的互溶性。（请特别注意）
4、测试完毕，必须对仪器进行充分清洗，特别是盐水作为流动相时。（请特别注意）
5、开机后，不论是单机实验还是联机实验，都要对仪器进行充分清洗平衡，建议平衡过夜。
五、清洁卫生
实验完毕后，打扫仪器室桌面与地面清洁，保持桌面整洁。记录当天的仪器使用情况于指定记录本上，包括仪器使用起止时间与出现问题的解决方案，并签上操作者的名字。
矿井贯通测量报告 Prepared on 24 November 2020
一、工程概况: **矿为解决井田北翼146采区的通风问题，以保证采区接替和提高矿井的生产能力，根据146采区、 北二风井设计方案，分别在-120水平北大巷开凿146轨道上山，在***处开凿北二风井。轨道上山起坡标高为，坡度30°，掘至±0水平起平掘±0车场，再向南掘±0总回风巷。北二风井地面井口标高为+，坡度-25°，掘至±0水平后起平，掘±0回风巷，两项工程成直线贯通。 按《规程》规定，贯通相遇点水平重要方向的允许偏差为高程方向上的允许偏听偏差为该贯通工程导线全长4540m,属于测量范围内的重要贯通工程。 二、贯通测量的基本情况：
三、贯通测量方案选择 1、导线施测路线： 本项工程为两井重要通风通工程，导线分别从地面平面控制导线10″级（N2近3、N2近2、N2近1）开始经北二风井至±0水平平巷。井下由导线15″级基点（S7 S6S5）往北经-120北大巷、146轨道上山、上部车场、±0回风巷，施测15″级导线。在此基础上按设计标定巷道中线和坡度，掘井待巷道贯通后自成闭合。 2、导线点的布设： 临时点用涌铁片，其规格厚2mm，宽20mm，长40mm，孔径 15mm；永久点20mm长的圆铁，孔径15mm，导线点全部设置在巷道顶板砌碹好和坚固的岩石上，选点时根据巷道的具体情况，尽量布置长边。 3、测量仪器的选择及水平角观测方法和限差： 本工程选用苏光J2经纬仪，采用测回法观测水平角。每站采用一次对中，左角两个测回的方法测量，测量时，测回间变换度盘90°，仪器站上垂球对中，前后视用觇标垂球对中，按规程》规定的限差要求，用一测回中半测回互差不大于20″，两测回间互差不大于12″。
激光光散射技术及其应用 Laser Light Scattering System Technology and Application BROOKHA VEN INSTRUMENTS CORPORATION (BEIJING OFFICE) 地址：北京市海淀区牡丹园北里甲1号中鑫嘉园东座A105室美国布鲁克海文公司公司北京技术服务中心 邮编：100083 电话：8610-62081909 传真：8610-6208189
激光光散射技术和应用 近年来，光电子和计算机技术的飞速发展使得激光光散射已经成为高分子体系和胶体科学研究中的一种常规的测试手段。现代的激光光散射包括静态和动态两个部分。在静态光散射中，通过测定平均散射光强的角度和浓度的依赖性，可以得到高聚物的重均分子量M w，均方根回旋半径R g和第二维利系数A2；在动态光散射中，利用快速数字相关器记录散射光强随时间的涨落，即时间相关函数，可得到散射光的特性弛豫时间τ，进而求得平动扩散系数D和与之对应的流体力学半径R h。在使用过程中，静态和动态光散射有机地结合可被用来研究高分子以及胶体粒子在溶液中的许多涉及到质量和流体力学体积变化的 过程，如聚集和分散、结晶和溶解、吸附和解吸、高分子链的伸展和卷缩以及蛋白质长链的折叠，并可得到许多独特的分子量参数。 一、光散射发展简史： Tynadall effect（1820-1893） 1869年，Tyndall研究了自然光通过溶胶颗粒时的散射，注意到散射光呈淡淡的蓝 色，并且发现如果入射光是偏振的，这散射光也是偏振的。Tyndall由此提出了19 世纪气象学的两大谜题：为什么天空是蓝色的？为什么来自天空的散射光是相当偏 振的？ James Clerk Maxwell (1833-1879) 解释了光是一种电磁波，并正确地计算出光的速度。 Lord Rayleigh(1842-1919) 1881年，Rayleigh应用Maxwell的电磁场理论推导出，在无吸收、无相互作用条件下，光学各向同性的小粒子的散射光强与波长的四次方成反比。并解释了蓝天是太阳光穿透大气层所产生的散射现象。 Abert Einstein(1879-1955) 研究了液体的光散射现象。 Chandrasekhara V.Raman (1888-1970) 1928年，印度籍科学家Raman提出了Raman 效应（也称拉曼散射），即光波在被散射后频率发生变化的现象。 Peter Debye（1884-1966） 延续了 Einstein的理论，描述了分子溶解于溶剂中所产生的光散射现象，提出用Debye plot 。1944 年，Debye利用散射光强测得稀溶液中高分子的重均分子量。 Peter Debye Lord Rayleigh Tyndall effect
Wyatt多角度激光光散射凝胶色谱联用系统操作规程 （Wyatt GPC/SEC –MALS） 一试验前准备 1 溶剂准备 水相体系准备：超纯水或配制其它盐溶液~ 1L，并使用0.22um滤膜过滤(必须含0.02%NaN3抑菌剂)。 有机相体系准备：HPLC级溶剂；建议使用0.22um滤膜过滤（进口试剂视具体情况而定）。 2 样品准备 浓度配制（定量环100uL）： 分子量~1000kda：0.5 - 1mg/mL；分子量~100kda：1 - 2mg/mL； 分子量~10kda：3 - 5mg/mL；分子量~5kda：5 - 10mg/mL。 3 检查仪器电路连接 检查仪器电源线是否连接，电源开关、交换机（适用于信号连接通过网线的情形）是否打开。 二仪器系统开机及平衡操作 1 分别依次打开泵、柱温箱(设定温度)、进样系统（手动/自动进样器）、示差或紫外检测器、粘度检测器、多角度激光光散射检测器电源及计算机。待仪器正常开机后，打开工作站Astra软件。 2 开启泵，使用超纯水purge泵~5min；关闭purge阀。冲洗系统。待系统平衡完毕，使用最新配制的流动相冲洗系统。（注：有机体系：直接使用流动相冲洗系统） 3 将其流速调至0.1mL/min（若接入粘度检测器，必须待粘度检测器进入工作界面才能开启泵的流速，且IP &DP 处于purge on）； 若系统中未接入GPC/SEC柱，可直接将流速调至0.1 – 1.0mL/min冲洗系统（无粘度检测器），示差检测器purge阀必须处于“Purge On”状态。 若系统中已接入GPC/SEC柱，则必须以0.1ml/min的起始流速，每1－2分钟提高0.1ml的速度，将流速调整至0.4 – 0.5 mL/min，充分平衡系统；
动态光散射仪测定粒径的操作步骤 Brookhaven BI-200SM laser light scattering spectrometer 该测试可以获得以下实验参数：流体力学粒径 需要准备的样品：一份浓度适宜的样品溶液 1. 制样 注意：制样是实验成功的关键；无论是测试瓶、溶剂还是样品溶液都需要进行严格的除尘处理（通常采用注射器滤膜反复过滤），否则会引入较大的误差。 2. 打开光散射仪 打开光源、检测器、恒温循环水的电源，在样品池内放入待测样品。 3. 打开软件：BIC Dynamic Light Scattering Software 4. 调出测量窗口 （1）将检测器调至“C档” （2）依次调出以下测定窗口 A、在Correlation Functions下拉菜单中调出Correlator Control Window B、在Graphs下拉菜单中调出Correlation Function Window C、在Graphs下拉菜单中调出Count Rate History Window D、在ISDA下拉菜单中调出NNLS Window E、在ISDA下拉菜单中调出Contin Window （3）在Windows下拉菜单中点击Smart Tile，优化窗口布局 （4）您将得到如下界面 5. 设置参数 在左上角窗口点击Dur调出测量时间参数窗口，依据当前的实际情况设置测量时间（如下图），点击“OK”在左上角窗口点击M.Bass调出测量基线参数窗口，选择Auto选项（如下图），点击“OK” 在左上角窗口点击Params调出样品参数窗口，按照下图中的方框提示填写相应的值，点击“OK” 注1、如溶剂为非水相体系，请在溶剂选项的下拉框中选择对应的体系（如下图） 注2、如溶剂体系为软件提供的选项之外的情况，请在溶剂选项的下拉框中选择Unspecified，并手动输入相应的粘度和折光指数（如下图） 在左上角窗口点击Display调出显示选项窗口，按照下图点勾，点击“OK” 在左下角CF窗口点击Scale，在弹出的窗口中按照下图勾选Show Fit，然后在下面点选NNLS或Contin，点击“OK” 6. 检测器设置：孔径选择100或200，波长根据激光源选择。 注、孔径选择使检测光强在50KCPS~500KCPS左右。如选择100，检测光强仍过强，考虑通过中密度滤光轮衰减入射光功率或者对样品进行稀释。 7. 测定 （1）点击主界面左上方的绿色圆形图标开始测试 （2）测试结束（如下图） （3）NNLS/Contin结果分析 点击Layout弹出窗口，根据需要选择图像表现形式（如下图） 点击Summary弹出窗口，点Copy For Spreadsheet数据复制（可在EXCEL，TXT文件中处理），点Copy
动态激光散射仪操作规程 （Wyatt GPC/SEC - MALS） 一试验前准备 1溶剂准备 水相体系准备：超纯水或配制其它盐溶液?1L,并使用0.22um滤膜过滤（必 须含0.02%NaN3抑菌剂）。 有机相体系准备：HPLC级溶剂；建议使用0.22um滤膜过滤（进口试剂视具体情况而定）。 2样品准备 浓度配制（定量环lOOuL）: 分子量?lOOOkda ： 0.5 - lmg mL ；分子量?lOOkda : 1 - 2mg/mL ； 分子量?lOkda : 3?5mg/niL ；分子量?5kda : 5?lOmg/mL。 3检查仪器电路连接 检查仪器电源线是否连接，电源开关、交换机（适用于信号连接通过网线的情形）是否打开。 二仪器系统开机及平衡操作 1分别依次打开泵、柱温箱（设定温度）、进样系统（手动/自动进样器）、示差或紫外检测器、粘度检测器、多角度激光光散射检测器电源及计算机。待仪器 正常开机后，打开工作站Astra软件。 2开启泵使用超纯水purge泵?5min ；关闭purge阀。冲洗系统。待系统平衡
完毕，使用最新配制的流动相冲洗系统。（注：有机体系：直接使用流动相冲 洗系统） 3将其流速调至O.linL/miii （若接入粘度检测器，必须待粘度检测器进入工作界面才能开启泵的流速，且IP&DP处于purgeon）； 若系统中未接入GPC/SEC柱，可直接将流速调至0.1- l.OmL/min冲洗系统（无粘度检测器）,示差检测器purge阀必须处于“Purge On"状态。 若系统中已接入GPC/SEC柱，则必须以O.lmVmiii的起始流速.每1-2分钟提高0.1ml 的速度将流速调整至0.4 - 0.5 mL/min,充分平衡系统； （注：为了使系统充分平衡，建议提前一天冲洗和平衡系统；第二天开始试验（水相系统）。对于有机相体系，一般平衡时间在3 -12h）。 三试验操作及数据采集与处理 1待系统充分平衡。逐步调整流速至试验流速；调节示差检测器的Purge阀处于处于“Purge 0住状态；待信号稳定后，归零（Zero）；粘度计（Visco Star）的操作方法见附件。待基线稳定。 2在Astra软件中调用相应的试验模板（推荐使用安装工程师创建的 Template.'Method）；点击Expeiiment? Run （此时，软件出现"waiting for 对话框"）； （注：单针进样调用模板的基本操作如下： File 一New - Experiment from Template/Method - My Templates/methods ；选择相应试验Tempalte/method o 自动进样器进样调用模板的基本操作如下： File 一New - sample set Template/blank sequence - My Templates/method ；选择
煤矿职工应知应会基本知识 1、三基三抓一追究： 三基:就是指安全培训、质戢标准化与班组建设; 三抓:抓好i通三防，防突、科技兴安，激励约束机制建设； 一迅究：严格责任迅究。 2、三不四可： 三不轻言:在态势判断上不轻言好转，在工作评价上不轻言成绩，在责任落实上不轻言到位。 四可就是指:在安全与生产、安全与效益、安全与成本、安全勺发展发生矛盾时，产量可以降，利润可以减，成本可以增加，矿井可以关，也要坚决做到不安全不生产。 3、煤与瓦期突出得预兆有哪些? 有声预兆:煤壁发生慮动.煤层变形发生鞭炮声■机枪声，雷鸣声，顶板支架断裂声。 无声预兆：煤壁片帮掉渣.顶板下沉，底板彭起. 打钻顶钻，夹钻?煤质变软层里紊乱?光泽暗淡。瓦斯忽大忽小■温度下降，空气变冷，人感到头晕发冷? 4、三零目标：零死亡、零超限、寥事故 5. ZH30 （C）型隔绝式化学 7、佩戴完毕后，戴好安全帽，匀速撤离灾区。 6、五大灾害：水、火、瓦斯、煤尘、 7、自救互救五字原则：灭、报、护、 8、瓦斯治理十二字方针：先抽后采、 测监控 9、煤矿安全生产方针：安全第一,预防为 主，综合治理 10、瓦斯爆炸三个必须条件： （1）一定得瓦斯浓度?瓦斯浓度在5%-1 6 %之间。 （2）一宦得引火温度。点燃瓦斯得垠低温度在6 5 0-75 0 C之间，且存在时间必须大于瓦斯爆炸得感砲 期. （3）充足得氧气含量?氧气浓度不得低于12% 11、煤矿“一通三防"： 一通：通风;三防：防瓦斯、防火、防煤尘. 12、瓦斯爆炸必须具备得三个条件： 门）瓦斯浓度要达到5飯?16% （2） 6 5 0*C'750*C得引爆火源 （3）氧气浓度要大于12%. 13、煤矿安全生产坚持“三井重”得原则：坚持“管理、装备、培训”三并重原则： 14、应急避险六大系统包括：人员定位系统-监测 监控系统、用风自救系统、紧急避险系统-供 水施救系统与通信联络系统。 氧自救器得佩戴步骤15、煤矿事故处理得“四不放过"原则:顶板 撤、躲 以风定产、监 1、揭开扳手粘扣，扳起封口带扳手至 封印条断开，扔掉封口带. 2、揭开上外壳扔掉，用手指拉住拉环，拔掉初期生氧装置启动针. 3、套上脖带，注意隔热垫应靠身体。 4、拔掉口具塞。 5、将口具放入唇齿间，上下齿咬住口具咬口，紧闭嘴盾。此时，初期生氧装置启动生氧，气囊会自动鼓起。如遇到初期生氧装置不能止常发挥作用，应迅速向自救器内呼气,将气囊吹鼓。 6、捏住鼻夹垫圆柄，拉开鼻夹垫，夹住 鼻子，不能漏气。 （1 ）事故原因分析不淸不放过：（2）群众没受到 教疗不放过；（3）防范描施落实不到位不放过；（4）贲任人不受处理不放过。 16、掘进巷逍什么位置容易造成瓦斯积聚?怎么处 理？ 答：巷道空帮.顶处。 顶帮刹实充填，必要时用导风御方式吹散稀释瓦 斯. 17、瓦斯得危害: 答：1、爆炸产生高温 爆炸产生大量有害气体 勺反向冲击得危害5、 2、爆炸产生离爪 3、 4、瓦斯爆炸正向冲击 瓦斯连续爆炸
专业实验（1） 四：激光光散射法测量颗粒的粒度分布 一、实验目的 1、了解光散射的一般规律； 2、掌握光散射法测量颗粒粒度的基本原理和适用的粒度范围； 3、掌握粒度分布的基本表示方法； 4、掌握GSL-10lB和LS603型激光粒度分布仪的使用方法。 二、预习要求 认真阅读实验讲义和相关参考资料，理解衍射散射理论和Mie散射理论测量颗粒粒度分布的基本原理及其适用范围，掌握粒度分布的基本表示方法，对实验中所要使用的两种激光粒度分布仪的操作方法有一个初步的认识，选择好适合待测Al2O3样品的分散介质和分散剂。 三、实验所需仪器设备和试剂 GSL-10lB激光粒度分布仪；LS603型激光粒度分布仪；超声波发生器：六偏磷酸钠；蒸馏水；待测Al2O3样品。 四、实验原理 1、光散射的一般规律和分类 粒度是颗粒的最基本、最重要的物理参数之一。测量粒度的方法很多，如：筛分析法、显微镜法（包括光学显微镜和电子显微镜）、电传感法（Coulter计数器）、重力沉降法、离心沉降法、光散射法等，其中光散射法是比较新的一大类，它包括光散射法、X射线小角度散射法和消光法。 光线在均匀介质中通过时按直线方向传播。但实际介质总非绝对均匀。例如大气中存在气体密度的起伏，而且往往含有微尘或微小液滴。又如溶胶或悬浮液含有微小的固体颗粒。当光束通过这类不均匀介质时，除了透过以及可能发生的吸收外，入射光的一部分会偏离其原来的传播方向，而投射到其它方向，这种现象称为光的散射。 散射现象的理论处理很复杂。这里只讨论不相关的单散射。不相关散射是指颗粒群中颗粒间距足够大（远大于粒径），或者颗粒在空间是无规分布的，它们的散射光不会因相干而抵消，此时各个颗粒的散射可以认为是相互独立的。单散射是指每个颗粒的散射光产生再次散射的情况（复散射或称多重散射）可以忽略。不相干散射和单散射都要求颗粒间的距离足够大，即颗粒浓度足够小。 在散射的理论处理中，将散射体的折射率用一复数N表示，称为复数折射率： - =(4.1) n N' i n 其中
动态光散射原理-Dynamic Light Scattering (DLS) 动态光散射(DLS)，也称光子相关光谱Photon Correlation Spectroscopy (PCS) ，准弹性光散射quasi-elastic scattering，测量光强的波动随时间的变化。DLS技术测量粒子粒径，具有准确、快速、可重复性好等优点，已经成为纳米科技中比较常规的一种表征方法。随着仪器的更新和数据处理技术的发展，现在的动态光散射仪器不仅具备测量粒径的功能，还具有测量Zeta电位等的能力。因此，被广泛地应用于描述各种各样的微粒系统，包括合成聚合物(如乳液、PVC、等等),水包油、油包水型乳剂、囊泡、胶束、生物大分子、颜料、染料、二氧化硅、金属溶胶，陶瓷和无数其他胶体悬浮液和分散体。美国PSS粒度仪Nicomp380系列，就是采用的这种检测原理。 动态光散射:扩散的影响 经典的光散射测得的是平均时间散射光强度，认为散射强度与时间没有关系，实际上光散射强度是随时间波动的，这是由于检测点内不同的粒子发出的不同的光波相干叠加的或“重合”的结果，这个物理现象被称为“干涉”。每个单独的散射波到达探测器时建立一个对应入射激光波的相位关系。在光电倍增管检测器前方的一个狭缝处相互混合发生干涉。光电倍增管检测器在一个特定的散射角(90度角的DLS模块)处测量净散射量。 光的衍射（Diffraction）：又称为绕射,波遇到障碍物或小孔后通过散射继续传播的现象.衍射现象是波的特有现象,一切波都会发生衍射现象。 光的散射（Scattering）：光束通过不均匀媒质时,部分光束将偏离原来方向而分散传播,从侧向也可以看到光的现象,叫做光的散射. 为了更好的理解粒子分散和散射强度中 波动结果的相关性，我们假设只有两个悬浮 粒子存在的简单情况。如图2所示。检测器 (远离散射单元,针孔孔径) 所检测到的净强 度是一个只有两个散射波叠加的结果。在图 2中,我们定义了两个光路长度、 L1 = l1a + l1b 和 L2 = l2a + l2b。(更准 确地说，折射光折射率会影响光程。但为了 简单起见,我们假设折射率为1.0，这样光程 L1和L2是就可以简化为图2所示)。 当两个粒子所处的位置恰好使两个散射图2:简化的散射模型:两个扩散粒子 波在到达探测器时?L = L1 - L2刚好等于激 光的波长λ整数倍时，两个散射光波就会增强。这就是常说的“相长”干涉，在探测器内产生最大可能的强度。还有一种极端，你有可能发现两个粒子位置是这样的；?L等于半波长λ/ 2的奇数倍。在这种情况下，两个散射波到达探测器时彼此完全抵消。这完全是“相消”干涉，由此产生的净强度为零。随着时间的推移，粒子的扩散将导致探测器接收到的净强度在这两个极端值之间波动——就像一个典型的“噪音”信号。如图3所示，为一个具有代表性的总信号强度。当光程在受到半波长λ/ 2(增加或减少)的影响时。信号强度会在最大值和最小值之间变化。真正构成DLS粒子粒径测量的关键物理因素就是是图3所示的——波动随时间的表现取决于粒子的大小。
激光光散射粉尘仪的工作原理 我们首先介绍一个名词——气溶胶。气溶胶就是液态或固态微粒在空气中的悬浮体系。雾、烟、霾、轻雾(霭)、微尘和烟雾等,都是天然的或人为的原因造成的大气气溶胶。它们能作为水滴和冰晶的凝结核（见大气凝结核、大气冰核）、太阳辐射的吸收体和散射体,并参与各种化学循环,是大气的重要组成部分。 激光光散射粉尘仪通过采气泵将待测气溶胶吸入检测舱，待测气溶胶在分支处分流成为两部分，一部分经过一个高效过滤器后被过滤为干净的空气，作为保护鞘气来保护传感器室的元器件不受待测气体污染。另一部分气溶胶,作为待测样品直接进入传感器室。 传感器室中，主要元器件为激光二极管、透镜组和光电检测器。检测时，首先由激光二极管发出的激光，通过透镜组形成一个薄层面光源。薄层光照射在流经传感器室的待测气溶胶时，会产生散射，通过光电探测器来检测光的散射光强。光电探测器受光照之后产生电信号,正比于气溶胶的质量浓度。然后乘以电压校准系数,这个系数通过测定特定浓度的气溶胶来得到。 激光粉尘仪分类 我公司生产的激光粉尘检测设备根据其用途不同，可分为便携式、在线式、防爆型、烟尘管道型以及空气质量监测系统五类。 便携型因其体型小巧便于携带，非常适用于公共场所可吸入颗粒物浓度的快速测定、工矿企业生产现场等劳动卫生方面粉尘浓度的检测，以及环境保护领域可吸入尘浓度的监测，还可用于空气净化器净化效率的评价。例如广东省某市的城管局使用我公司生产的LD-3H 型便携式粉尘仪进行扬尘污染监督执法，通过配备的微型打印机，实现了现场测量现场打印测量数据，为治理污染提供了直接的执法依据。 在线型激光粉尘仪是我公司最具竞争力的明星产品。适用于在线定点定时监测，分自动应答和自动发射两种模式，可依据设定的参数进行自动定时测量，也可通过控制中心向粉尘仪发送测量指令进行测量操作。粉尘监测终端所测数值通过数据传输设备以无线（电台、GPRS 、WiFi ）或有线（光纤、网线）的方式传输到控制中心。 该仪器还可连接超标报警设备、
尺寸排阻色谱-多角度激光光散射联用仪（SEC-MALLS） 基本操作步骤 一、尺寸排阻色谱（Agilient1100高压液相色谱，示差检测器RID） 1、打开计算机,进入Windows NT （或Windows 2000）画面,并运行Bootp Server 程序。 2、打开1100 LC 各模块电源。 3、待各模块自检完成后，双击Instrument 1 Online 图标，化学工作站自动与1100LC通讯，进入的工作站画面。添加进样、高压泵、色谱柱、示差检测器各模块。 4、从“View”菜单中选择“Method and Run control”画面, 调用已建立的方法“YJK”（多糖体系），或从“Method”菜单中选择“Edit entire method”项新建方法。 5、把流动相（如0.1M氯化钠）放入溶剂瓶中。设置泵的流速0.5 mL/min，“Solvent B”处为100，其他均为0。 6、排完气后扭紧排气阀。以0.2 mL/min的流速装预柱和色谱柱（Shodex系列，根据分子量不同选择合适的柱子803、805、806）。 7、以0.1 mL/min递增的趋势增加泵的流速到0.5 mL/min，单击示差检测器图标，进入Control选项，打开purge阀，平衡示差检测器600-800 min。 8、选择单进样方式进样，进样体积100 μL，进样位置为2号。从“Run control ”菜单中选择“Sample info”选项，输入操作者名称，在“Data file ”中选择“Manual”或“Prefix”。 两者区别：Manual--每次做样之前必须给出新名字,否则仪器会将上次的数据覆盖。Prefix—在Prefix 框中输入前缀，在Counter 框中输入计数器的起始位，仪器会自动命名，如vwd0001，vwd0002……。 二、多角度激光光散射（DAWN HELEOS II，ASTRA V软件） 9、待示差检测器平衡好后，打开DAWN HELEOS II多角度激光光散射检测器，打开软件ASTRA V。
光散射法粉尘仪在环境PM2.5监测中的应用 目前中国严峻的颗粒物污染形势对颗粒物连续监测仪器提出了极大需求，如环保部组建国家和城市PM2.5监测网，城市区县政府组建街乡镇PM2.5监测网，城市组建施工扬尘在线监测网。激光光散射颗粒物监测仪相比其他方法仪器具有体积小、价格低、便于推广等优点。 参照HJ 653-2013《环境空气颗粒物（PM10和PM2.5）连续自动检测技术要求及检测方法》，在北京使用颗粒物采样器对聚道合盛品牌LD-5H光散射颗粒物监测仪进行连续比对测试，研究激光光散射仪器在环境空气监测中的适应性。 测试结果表明：（1）激光光散射仪器的平行性都达标；（2）在监测PM2.5时，线性相关系数都达标且优于PM10；（3）经校正因子修正后，线性回归斜率达标、相关系数不变、监测PM2.5的截距相比PM10更加接近标准值，激光光散射仪器更加适用于环境空气PM2.5监测。 北京聚道合盛科技有限公司为国内LD系列激光粉尘仪专业制造商，旗下拥有LD-5激光粉尘仪，LD-3激光粉尘仪，LD-5S激光粉尘仪，
LD-5K在线式粉尘检测仪等，购买粉尘仪请认准聚道合盛品牌。 聚道合盛品牌LD-5激光粉尘仪仪器采用了强力抽气泵，使其更适合需配备较长采样管的中央空调排气口PM10可吸入颗粒物浓度的检测，和对可吸入尘PM2.5进行监测。具有新世纪国际先进水平的新型内置滤膜在线采样器的微电脑激光粉尘仪, 在连续监测粉尘浓度的同时, 可收集到颗粒物,以便对其成份进行分析，并求出质量浓度转换系数K值。可直读粉尘质量浓度（mg/m3）, 具有PM10、PM5、PM2.5、PM1.0及TSP切割器供选择. 聚道合盛品牌主要技术指标 直读粉尘质量浓度（mg/m3）,1分钟出结果 具有可更换粒子切割器PM10、PM5、PM2.5、PM1.0及TSP供选择; 配置40mm滤膜在线采样器; 测定时间：标准时间为1分钟，设有0.1分及手动档（可任意设定采样时间）。 大屏幕液晶显示器,汉字菜单提示; 测量范围：LD—5（L）0.01～100 mg/m3；LD—5（H）0.001～10 mg/m3。 检测灵敏度：LD—5（L）0.01mg/m3；LD—5（H）0.001mg/m3。重复性误差：±２％ 测量精度：±10%

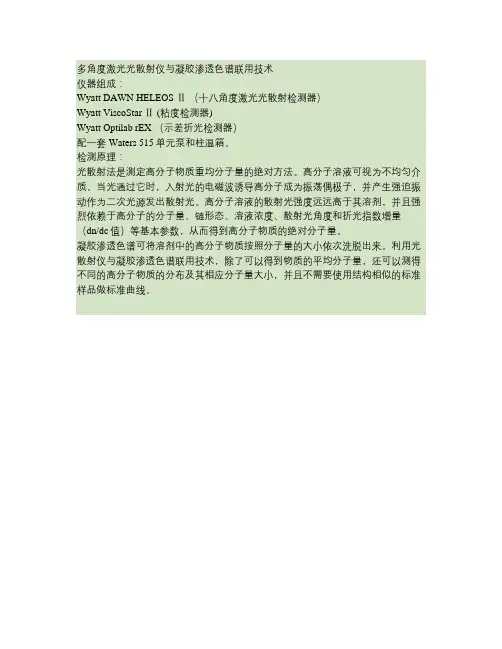

多角度激光光散射仪与凝胶渗透色谱联用技术 仪器组成： Wyatt DAWN HELEOS Ⅱ（十八角度激光光散射检测器） Wyatt ViscoStar Ⅱ(粘度检测器) Wyatt Optilab rEX （示差折光检测器） 配一套Waters 515单元泵和柱温箱。 检测原理： 光散射法是测定高分子物质重均分子量的绝对方法。高分子溶液可视为不均匀介质，当光通过它时，入射光的电磁波诱导高分子成为振荡偶极子，并产生强迫振动作为二次光源发出散射光。高分子溶液的散射光强度远远高于其溶剂，并且强烈依赖于高分子的分子量、链形态、溶液浓度、散射光角度和折光指数增量（dn/dc值）等基本参数，从而得到高分子物质的绝对分子量。 凝胶渗透色谱可将溶剂中的高分子物质按照分子量的大小依次洗脱出来。利用光散射仪与凝胶渗透色谱联用技术，除了可以得到物质的平均分子量，还可以测得不同的高分子物质的分布及其相应分子量大小，并且不需要使用结构相似的标准样品做标准曲线。在直接测定
