单片机课程设计答辩单片机课程设计答辩参考参考参考题目题目
答辩记录的第二部分要记录2、3个问题个问题。。
在在A 类题类题中选一中选一中选一、、两题作答两题作答（（所有带框的问题带框的问题只能选一题只能选一题只能选一题））；在B 类题中根据自己课题选一类题中根据自己课题选一、、两题作答作答。。注意所选的问题不要太相近注意所选的问题不要太相近，，同一同一个个问题问题在一个在一个在一个班内不要班内不要班内不要重复重复重复选选。

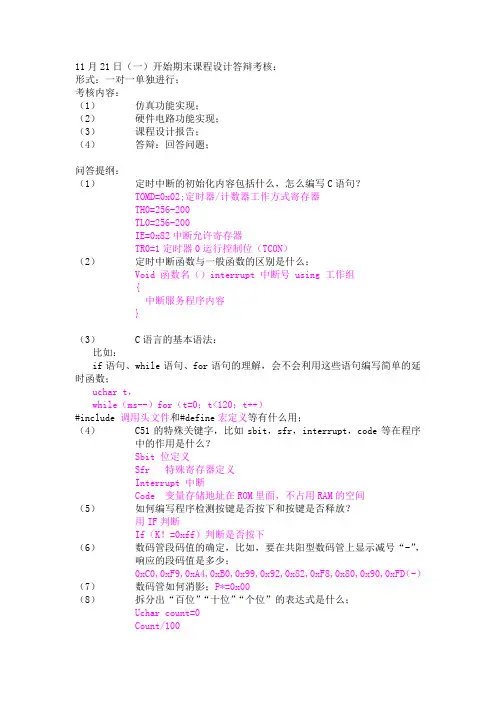

一、 A 类题类题（（通用通用题题） 1、 课题设计中你使用了哪些软件，这些软件各自的主要作用是什么？
2、 说说Keil 软件的主要功能和作用。
3、 Proteus 软件的主要功能是什么？
4、 你所使用的Keil 软件是哪个版本的？如果要编译时生成hex 文件，应该如何设置？
5、 在keil 中对C 语言源程序调试时，若要启动调试时直接进入到main 函数，要如何设置？
6、 课题中你是用C 语言编程的，使用C 语言编程有什么好处，说说你的看法。
7、 课题中你是用MCS51单片机的汇编语言编程的，使用汇编语言编程有何特点，说说你的看法。
8、 51单片机的C 语言（C51）与标准ANSI C 有何不同，简单谈谈你的体会？
9、 51单片机C 语言编程，XBYTE 关键字有什么作用？试举例说明。
10、 C51语言中，如何来定义一个中断服务子程序？
11、 C51语言中，中断服务子程序是如何与各自的中断类型对应的（如外部中断0）？试举例说明。
12、 能实现电子电路仿真的软件有很多，如Multisim 、PSPICE 、OrCAD 、EWB 等，Proteus 相对这
些软件来说有什么特点？
13、 Proteus 仿真软件中，要使用一个+9V 的POWER 电源，要在从哪个工具箱（绘图工具栏）中
选取哪个部件，要如何设置成+9V ？
14、 Proteus 仿真软件中，如果要使用一个多通道示波器，该从哪个工具箱（绘图工具栏）中选取
哪个部件？
15、 Proteus 软件中，从元器件库中调出的元件有的不能仿真，为什么？
16、 Proteus 仿真时，如何指定单片机所用的程序代码？说说操作方法。
17、 在keil 软件中，如何设置仿真器的驱动程序？
18、 如果你是使用Proteus 软件来模拟你的设计，在keil 软件中设置仿真器驱动程序时，要选择哪
一项？
19、 说说vdmagdi.exe 程序有什么作用？
20、 要实现keil 与proteus 作系统联调，该如何在keil 与proteus 软件中进行相关设置？
二、 B 类题类题（（针对具体课题针对具体课题））
课题一：彩灯控制器的设计
1、 你用了哪几种颜色的LED 模拟彩灯，这些LED 的工作电压多大？
2、 LED 点亮需要多大电流？每只LED 的功耗怎么估算？
3、 你设计的电路中，若要LED 工作在5mA ，则与LED 串联的限流电阻的阻值大致多大？如何估算？
4、 设计中要求能用按键暂停彩灯效果，并取消暂停后继续原效果，你在程序上是如何来实现的？
5、 按键输入是采用的中断方式还是查询方式？说说你选择这种方式的理由
课题二：电子时钟的设计
1、 你采用的是LED 显示还是LCD 显示？简单比较下这两种方式的优劣。
2、时间设置功能上你采用了几只按键来实现？简单说明一下实现的思路。
3、你使用了哪些信号或元器件来作为闹钟的提示？
4、电子时钟的时基（如秒脉冲信号）是怎么产生的？
5、使用“单片机的定时器资源”和使用“专用时钟芯片”，比较一下两种方案实现本课题的优劣。
课题三：现代交通灯的设计
1、紧急按钮功能是如何实现的？说说你的实现方法。
2、系统设计中用到了定时器资源没有？如果用到了，你用它主要起什么作用？
3、设计要求能“在线修改红绿灯等待间隔时间”，你是如何来实现的？
4、创新部分实现了哪些功能？
课题四：多路抢答器的设计
1、如果有多个按键几乎同时按下，你是如何来保证最先按下的按钮抢答成功的？
2、抢答按钮是用的独立式按键设计还是行列式按键设计？你为什么要如此设计？
3、设计中你是如何来记录抢答时间超时的，说说你的实现方法。
4、你采用了哪些信号作为抢答成功的提示？
5、如果要将抢答路数扩充到32路，你的抢答按钮输入电路该如何设计？单片机又如何识别最先按下的按钮。
课题五：波形发生器的设计
1、你的设计能够实现哪几种波形输出？如果要是输出有一定的功率，硬件电路上该如何考虑？
2、正弦信号是怎么产生的？说说你的实现方法。
3、你的锯齿波是怎么生成的？说说其原理。
4、三角波输出是怎么产生的？说说其实现方法。
5、如果要正弦波输出更平滑一些，硬件电路上要如何进一步考虑？
6、数模转换芯片用的什么型号？分辨率是多少位的？
7、波形发生器可以用单片机控制DAC（数模转换器）用软件来生成，也可以用专用波形发生器芯片来生成，这两种方法各有什么优劣？
课题六：LED点阵广告牌的设计
1、户外的大型点阵广告牌一般都用LED来制作而很少使用LCD的，为什么？
2、如何在LED点阵上实现字符的平移？说说你的实现方法。
3、LED点阵屏上显示的字形符号的字库是如何来实现的？
4、如果要显示真彩色字符（不是单色），LED点阵屏的发光二极管颜色该如何考虑？
5、如果要在你的LED点阵屏上显示一张128×64点的图片，该怎么处理？
课题七：篮球记分器的设计
1、记分器的显示部分是怎么考虑的，为什么要这么设计？
2、怎么来给指定的球队加分，如给B队加2分，说说你的实现方法。
3、加分按钮使用的行列式按键还是独立式按键？按键的去抖动是怎么处理的？
4、比赛的倒计时功能是怎么实现的？
5、设计中实现了哪些课题要求中没有提到的发挥功能？如何实现的？
课题八：数字式温度计的设计
1、DS18B20是一个什么芯片？说说它的主要技术参数。
2、DS18B20与单片机如何接口的？简要说说这种接口时序的读写特点。
3、说说华氏度和摄氏度之间的关系。
4、温度测量也可以用模拟传感器如热电阻、热电偶来检测，假如课题是采用的铂热电阻做传感器，则硬件电路该如何设计？
5、温度显示是怎么实现的，显示值的刷新时间如何考虑？
课题九：步进电机的控制
1、步进电机工作有何特点，它的驱动电源以什么方式施加?
2、你所选用的步进电机是几相的？控制方式上采用几拍控制？具体说说所用几相几拍的时序。
3、步进电机的正反转怎么控制，程序上如何实现？
4、你从proteus器件库中选取的步进电机是什么名称？驱动电压、驱动电流多大？
5、设计中采用了什么电路作为步进电机的功率驱动？
6、设计中做了哪些发挥，如何实现的？
课题十：电子音乐盒的设计
1、如何实现某种频率的脉冲？比如发“DO”低音的523Hz，说说实现方法。
2、采用了什么元件作为音乐盒的发声器件？除了你选定的这种器件外，还有哪些器件也可以？
3、采用扬声器做音乐盒的发声器件，用单片机的I/O口去驱动，电路上还应该如何设计？
4、音乐盒的设计中使用了单片机片内哪些硬件资源？
5、你设计的音乐盒的乐曲存储在什么类型的存储器上？如果要求乐曲能够更新（而不是重写单片机程序），则必须存储在什么类型存储器上？
课题十一：电风扇模拟控制系统设计
1、定时时间长短靠什么来设置？定时功能的实现使用了单片机的哪些资源？
2、自然风是怎么来实现的？说说你的实现方法。
3、睡眠风是如何实现的？说说你的实现方法。
4、过热检测电路是怎么设计的，单片机如何获取过热信息？
5、过热保护电路由哪些元件构成，具体是如何设计的？
6、你认为这个风扇控制器还可以考虑设计出哪些有必要的附加功能？
课题十二：洗衣机人机界面的设计
1、你的设计中，采用了哪些器件作为人机界面的显示部分，各自代表什么信息？
2、设计中采用了哪些器件作为人机界面的信号输入部分，各自代表什么信息输入？
3、七段数码管使用的是动态扫描还是静态显示？说说你采用这种方式的理由。
4、七段数码管显示采用的动态显示方式时，主程序中要注意什么问题？
5、预约功能是如何来实现的？
课题十三：秒表系统的设计
1、你的秒表系统的显示部分是如何来设计的？
2、你的秒表系统的时基（时间基准，即最短的计时周期）是多长时间，是怎么产生的？
3、秒表的计时“暂停”功能如何实现的？
4、整秒提示音是怎么实现的（即如何确定1s时间到）？
5、如果要设计成两个通道的秒表，各自有自己的启动和停止信号，它们可以共用一个时基吗？为什么？
课题十四：多机串行通信的设计
1、你的设计中，哪个（些）单片机是主机？哪个（些）单片机是从机？请指明。
2、在Proteus中仿真多机通信时，能不能用keil和proteus联调的方式实现交互调试（如单步、跟踪调试等）？为什么？
3、Proteus仿真时要选用什么元器件（或设备）来监测多机通信中的串行数据？
4、Modbus协议有何特点？
课题十五：电子密码锁的设计
1、系统中如何获取键盘按键的键值？去抖如何处理？
2、你的设计中，是采用的编码键盘还是非编码键盘，说说你所采用的这种键盘的特点。
3、你的设计中，键的按下是如何识别的？采用的是扫描方式还是中断方式？这种方式有什么特点？
4、你所采用的LCD屏，其控制芯片是什么型号？
课题十六：4位数加法计算器的设计
1-3、（题目同课题十五）
4、计算器的显示部分是如何设计的，这种设计有什么特点？
课题十七：数字频率计
1、测周期测频或直接测频，对频率测量精度各有何影响？
2、你是如何使用单片机的定时计数器资源来测量外部信号的周期的？简单说说你的实现方法。
3、外部输入的待测信号不一定是方波，这些信号在进到单片机进行测量之前，电路上该如何处理？
4、数码管显示管理使用的是动态扫描还是静态显示？说说这种方式的特点。
5、数码管显示采用的动态显示方式时，主程序中要注意什么问题？
课题十八：数字电压表
1、模数转换器使用的是什么型号？分辨率是多少？
2、课题要求用中断方式对2路信号循环采样，这里的“中断”指的是51单片机的哪种类型的中断？
3、为了使得对信号的电压测量更准确，采样时，在硬、软件方面一般要做何处理？
4、A/D转换器的参考电压是怎么产生的？参考电压值和输入信号电压有何关系？
5、你所采用的LCD显示模块，它和单片机是并行连接还是串行连接？其控制芯片是什么型号？
《单片机原理与应用》课程设计题目 1．基于单片机的电子秒表 本设计以MCS-51系列单片机为核心，采用常用电子器件设计，一个电源开关，两个按键，三位数码管显示，打开电源开关后显示8，每秒循环左移一位，即□□8—>□8□—>8□□—>□□8—>…，按A键开始计时，实时显示所经历的时间，按B键停止计时并显示从开始到当前时刻的时间，要求精确到0.1秒，量程为0～99.9秒。 要求按键输入采用中断方式，按键A接INT0，按键B接INT1。 2．智能电动百叶窗 本设计以MCS-51系列单片机为核心，采用常用电子器件设计，一个电源开关，用一台直流电机控制百叶窗叶片的旋转（正转/反转），用一个光敏电阻传感器测量室内光强度，并用两位数码管显示测量结果，设置三个按键：手动/自动切换、手动正转和手动反转，用一个发光二极管显示手动/自动状态，自动状态时二极管亮。 设置两个极限位置保护行程开关，用于保护百叶窗叶片：当正转到极限位置压下行程开关时，电机停止正转，但还可以反转；当反转到极限位置压下行程开关时，电机停止反转，但还可以正转。 按键输入采用中断方式，按键中断请求信号接INT0. 单片机根据设定光强S1和S2（S2 > S1）和实测光强P控制电机M的动作：当P<=S1时，控制M正转以增加进光量； 当P>S2时，控制M反转以减少进光量； 当S1 《单片机技术》 课程设计报告 题目：基于MCU-51单片机的秒表设计班级： 学号： 姓名： 同组人员： 指导教师：王瑞瑛、汪淳 2014年6月17日 目录 1课程设计的目的 (3) 2 课程设计题目描述和要求 (3) 2.1实验题目 (4) 2.2设计指标 (4) 2.3设计要求 (4) 2.4增加功能 (4) 2.5课程设计的难点 (4) 2.6课程设计容提要 (4) 3 课程设计报告容 (5) 3.1设计思路 (5) 3.2设计过程 (6) 3.3 程序流程及实验效果 (7) 3.4 实验效果 (16) 4 心得体会 (17) 基于MCS-51单片机的秒表设计 摘要：单片机控制秒表是集于单片机技术、模拟电子技术、数字技术为一体的机电一体化高科技产品，具有功耗低，安全性高，使用方便等优点。本次设计容为以8051 单片机为核心的秒表，它采用键盘输入，单片机技术控制。设计容以硬件电路设计，软件设计和PCB 板制作三部分来设计。利用单片机的定时器/计数器定时和计数的原理，用集成电路芯片、LED 数码管以及按键来设计计时器。将软、硬件有机地结合起来，使他拥有正确的计时、暂停、清零、并同时可以用数码管显示，在现实生中应用广泛。 关键词:秒表;8051;定时器;计数器 1 课程设计的目的 《单片机应用基础》课程设计是学好本门课程的又一重要实践性教学环节，课程设计的目的就是配合本课程的教学和平时实验，以达到巩固消化课程的容，进一步加强综合应用能力及单片机应用系统开发和设计能力的训练，启发创新思维，使之具有独立单片机产品和科研的基本技能，是以培养学生综合运用所学知识的过程，是知识转化为能力和能力转化为工程素质的重要阶段。 2 课程设计题目描述和要求 哈尔滨远东理工学院 课题名称 专业班级 学号 学生姓名 指导教师 2015年10月14日 1、例举设计过程中遇到的问题及其解决方法（至少两例）。答：（1）问题说明： 解决方法： （2）问题说明： 解决方法： 2、教师现场提的问题记录在此（不少于2个问题）。 目录 1 设计任务 (1) 2设计方案 (2) 2.1任务分析 (2) 2.2方案设计 (2) 3 系统硬件设计 (3) 3.1时钟电路设计 (3) 3.2复位电路设计 (3) 3.3 灯控制电路设计 (3) 3.4 倒计时显示电路设计 (4) 3.5 按键控制电路设计 (5) 4 系统软件设计 (6) 4.1 1S定时 (6) 4.2 定时程序流程 (6) 4.3交通灯的设计流程图 (6) 4.4定时器0 及中断响应 (7) 5仿真与性能分析 (8) 6心得体会 (9) 参考文献 (10) 附录1 系统原理图 .......................................................................错误!未定义书签。附录2 系统PCB图 .....................................................................错误!未定义书签。附录3 程序清单 .. (11) II 1 设计任务 支干道汇合成十字路口，在每个入口处设置红、绿、黄三色信号灯，红灯亮禁止通行，绿灯亮允许通行，黄灯亮则给行驶中的车辆有时间停在禁行线外。用红、绿、黄发光二极管作信号灯。如图1.1所示。设东西向为主干道，南北为支干道。 1. 基本要求 （1） 主干道处于常允许通行的状态，支干道有车来时才允许通行。主干道亮绿灯时，支干道亮红灯；支干道亮绿灯时，主干道亮红灯。 （2） 主、支干道均有车时，两者交替允许通行，主干道每次放行30秒，支干道每次放行20秒，设立30秒、20秒计时、显示电路。 （3） 在每次由绿灯亮到红灯亮的转换过程中，要亮5秒黄灯作为过渡。黄灯亮时，原红灯按1Hz 的频率闪烁。 （4） 要求主支干道通行时间及黄灯亮的时间均可在0～99秒内任意设置。 2. 选做 （1） 可设置紧急按钮，在出现紧急情况时可由交警手动实现全路口车辆禁行而行人通行状态，即主干道和支干道均为红灯亮。 （2） 实现绿波带。所谓‘绿波带’，是指在一定路段，只要按照规定时速，就能一路绿灯畅行无阻。“绿波带”将根据道路车辆行驶的速度和路口间的距离，自动设置信号灯的点亮时间差，以保证车辆从遇到第一个绿灯开始，只要按照规定速度行驶，之后遇到的信号灯将全是绿灯。 课程设计( 论文) 课程名称单片机 题目名称简易密码锁的设计学院高等技术学院 专业班级高1 1 0 9 学号3869 学生姓名刘欢 指导教师胡立强 11月28 日 目录 一，任务目的 (3) 二，任务要求 (3) 三，电路与元器件 (4) 四，程序设计 (5) 五，程序运行测试 (6) 六，任务小结 (7) 七，心得体会 (8) 八，参考文献 (9) 1.任务目的 经过对具有四个按键输入和一个数码管显示的简易密码锁的设计与制作, 让读者理解C语言中数组的基本概念和应用技术, 并初步了解单片机与键盘和LED数码管的接口电路设计及编程控制方法。 2.任务要求 在一些智能门控管理系统, 需要输入正确的密码才能开锁。基于单片机控制的密码锁硬件电路包括三部分: 按键、数码显示和电控开锁驱动电路, 三者的对应关系如图表3.16所示。 表3.16 简易密码锁状态 简易密码锁的基本功能如下: 4个按键, 分别代表数字0,1,2,3: 密码在程序中事先设定, 为0-3之间的一个数字; 上电复位后, 密码锁初始状态为关闭, 密码管显示符号”—”; 当按下数字键后, 若与事先设定的密码相同, 则数码管显示字符”P”, 打开锁, 3秒后恢复锁定状态, 等待下一次密码的输入, 否则显示字符”E”持续3秒, 保持锁定状态并等待下次输入。 3.电路与元器件 根据任务要求, 用一位LED数码管作为显示器件, 显示密码锁的状态信息, 数码管采用静态连接方式; 4个按键连接到P0口的低四位 P0.0-P0.3引脚, 设P0.0连接数字”0”按键、P0.1连接数字”1”按键, 依次类推; 锁的开、关电路用P3.0控制的一个发光二极管代替, 发光二极管点亮表示锁打开, 熄灭表示锁定。根据以上分析, 采用如图3.21所示的连接电路。 图3.21 简易密码锁电路 简易密码锁电路所需元器件清单如表3.17所示。 元器件名称参数数量元器件名 称 参数数量 插座DIP40 1 电阻103 1 单片机AT89SC51 1 电解电容22UF 1 【最新】单片机课程设计实习报告 单片机课程设计实习报告 实训任务: 做单一灯的左移右移,八个发光二极管l1-l8分别接在单片机的p1.0 p1.2 p1.3┅ p1.7 p1.6 ┅ p1.0亮,重复循环3次.然后左移2次,右移2次,闪烁2次（延时的时间０.2秒）. 一. 实训目的和要求: （1）熟练掌握keil c51集成开发环境的使用方法 （2）熟悉keil c51集成开发环境调试功能的使用和dp?https://www.doczj.com/doc/569479014.html,单片机仿真器.编程器.实验仪三合一综合开发平台的使用. （3）利用单片机的p1口作io口,学会利用p1口作为输入和输出口. （4）了解掌握单片机芯片的烧写方法与步骤. （5）学会用单片机汇编语言编写程序,熟悉掌握常用指令的功能运用. （6）掌握利用protel 99 se绘制电路原理图及pcb图. （7）了解pcb板的制作腐蚀过程. 二.实训器材: pc机（一台）http://shi_i.e_am8/ pcb板（一块） 5_ 电阻（八只） 10k电阻（一只） led发光二极管（八只） 25v 10 f电容（一只） 单片机ic座（一块） at89c51单片机芯片（一块） 热转印机（一台） dp?https://www.doczj.com/doc/569479014.html,单片机仿真器.编程器.实验仪三合一综合开发平台（一台） 三.实训步骤: （1）根据原理图（下图所示）,用导线把单片机综合开发平台a2区的j61接口与d1区的j52接口相连. （2）将流水灯程序编写完整并使用tkstudy ice调试运行. （3）使用导线把a2区j61接口的p1口7个口分别与j52接口的八个led 相连. （4）打开电源,将编写好的程序运用tkstudy ice进行全速运行,看能否实现任务要求. （5）观察运行结果,若能实现功能,则将正确编译过的he_文件通过easypro51编程器写入mcu片内存储器,然后将烧写的芯片a2区的圆孔ic座进行最终实验结果的演示. （6）制板.首先利用protel 99 se画好原理图,根据原理图绘制pcb图,然后将绘制好的pcb布线图打印出来,经热转印机转印,将整个布线图印至pcb板上,最后将印有布线图的pcb板投入装有三氯化铁溶液的容器内进行腐蚀,待pcb板上布线图外的铜全部后,将其取出,清洗干净. （7）焊接.将所给元器件根据原理图一一焊至pcb板相应位置. _3下一页 题目: 智能小车设计 打开命令行终端的快捷方式: ctr+al+t:默认的路径在家目录 ctr+shift+n:默认的路径为上一次终端所处在的路径. linux@ubuntu:~$ linux:当前登录用户名. ubuntu:主机名 :和$之间:当前用户所处在的工作路径. windows下的工作路径如C:\Intel\Logs linux下的工作路径是:/.../..../ ~:代表的是/home/linux这个路径.(家目录). ls(list):列出当前路径下的文件名和目录名. ls -a(all):列出当前路径下的所有文件和目录名,包括了隐藏文件. .:当前路径 ..:上一级路径 ls -l:以横排的方式列出文件的详细信息 total 269464(当前这个路径总计所占空间的大小,单位是K) drwxr-xr-x 3 linux linux 4096 Dec 4 19:16 Desktop 第一个位置:代表的是文件的类型. linux系统下的文件类型有以下几种. b:块设备文件 c:字符设备文件 d:directory,目录 -:普通文件. l:连接文件. s:套接字文件. p:管道文件. rwxr-xr-x:权限 r:读权限-:没有相对应的权限 w:写权限 x:可执行权限 修改权限: chmod u-或者+r/w/x 文件名 chmod g-或者+r/w/x 文件名 chmod o-或者+r/w/x 文件名 第一组:用户权限 第二组:用户组的权限 第三组:其他用户的权限. chmod 三个数(权限) 文件名 首先根据你想要的权限生成二进制数,再根据二进制数转换成十进制的三位数 rwxr-x-wx 111101011 7 5 3 chmod 753 文件名 rwx--xr-x 第二个位置上的数字:对应目录下的子文件个数,如果是非目录,则数字是1 第三个位置:用户名(文件创造者). 第四个位置:用户组的名字(前边的用户所处在的用户组的名字). 第五个位置:对应文件所占的空间大小(单位为b) 第六~八个位置:Dec 4 19:16时间戳(最后一次修改文件的时间) 最后一个位置:文件名 操作文件: 1.创建一个普通文件:touch 文件名 2.删除一个文件:rm(remove) 文件名 3.新建一个目录:mkdir(make directory) 目录名 递归创建目录:mkdir -p 目录1/目录2/目录3 4.删除一个目录:rmdir 目录名.//仅删除一个空目录 rm -rf 目录名//删除一个非空目录 5.切换目录(change directory):cd 路径 linux下的路径分两种 相对路径:以.(当前路径)为起点. 绝对路径:以/(根目录)为起点, 用相对路径的方式进入Music:cd ./Music 用绝对路径的方式进入Desktop:cd /home/linux/Desktop 返回上一级:cd .. 单片机课程设计报告电 子密码锁 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】 山东交通学院 单片机原理与应用课程设计院（部）：轨道交通学院 班级：自动化121 学生姓名： 学号： 指导教师： 时间：— 课程设计任务书 题目电子密码锁设计 系 (部) 轨道交通学院 专业班级自动化121 学生姓名 学号 06 月 01 日至 06 月 12 日共 2 周 指导教师(签字) 系主任(签字) 年月日 目录 3.总体设计 (2) 4 密码比较模块 (6) (6) (8) (9) 附录 (10) 摘要 设计运用了ATMEL公司的AT89S52芯片系统，将微处理器、总线、蜂鸣器、矩阵键盘、存储器和I/O口等硬件集中一块电路板上，通过读取键盘输入的数据（密码）并储存到ATMEL912 24C08存储器中，然后判断之后键盘输入的数据与已存储的数据是否相同来决定打开密码箱或锁键盘或报警。在keil4软件中编程，系统可实现6位密码的处理，并通过控制步进电机控制密码箱门的电子锁，同时还可以修改改密码。利用单片机系统制作的密码箱安全性能更高，更易操作且体积小。 关键词：单片机、密码锁、修改密码 1.设计要求 本实验将实现六位数的电子密码锁。要求使用4X4 行列式键盘作为输入，并用LCD 实时显示。具体要求如下：1. 开机时LCD显示“welcome to use”，初始化密码为“123456”，密码可以更改。 2. 按下“10”，开始则显示“Enter Please:”。3. 随时可以输入数值，并在LCD上实时显示‘*’。当键入数值时，为了保密按从左到右依次显示‘*’，可键入值为0~9。 4. 按下“13”键，则表示确定键按下，进行密码对比。如相符则在LCD第一行显示“Open the door!”，同时指示灯亮起并且步进电机旋转一定的角度；如不符，则LCD第一行显示“Wrong password!”，并且蜂鸣器同时提示一下。如果密码连续三次错误则蜂鸣器连续响5下，并且持续5秒不能进行任何操作 5.在开锁状态下按下“12”键，进入修改密码状态，LCD同时提示“Enter new code!”。为删除按键，出入之后可以进行删除。按键为关闭按键，只有在打开状态下才可以关闭，按下之后LCD显示“Close the door!”。 2.功能概述 此设计分为四个功能模块。 第一模块：按键输入模块，用于密码的输入以及其他的密码操作按键。 第二模块：LCD模块，是与使用者交流的界面，用于显示各种状态下的内容。 第三模块：步进电机模块，用于控制密码锁的打开与关闭。 第四模块：24C08模块，用于储存输入的密码并读出来。 3.总体设计 本次设计作品的主要构成部分包括80C51单片机、LCD1602、24C08、矩阵按键、LED 等、蜂鸣器。如图1总体仿真图，图2实物图。 图1 总体电路图 图2 密码锁实物图 4.硬件设计 矩阵按键设计 如图3所示矩阵按键由P1口控制，了加强密码的保密性，采用一个4×4的矩阵式键盘可以任意设置用户密码（1-16位长度），从而提高了密码的保密性，同时也能减少与单片机接口时所占用的I/O口线的数目，节省了单片机的宝贵资源，在按键比较多的时候，通常采用这种方法。 每一行与每一列的交叉处不相同，而是通过一个按键来连通，利用这种行列式矩阵结构只需要N根行线与M根列线，即可组成具有N × M 个按键的矩阵键盘。 在这种行列式矩阵键盘编码的单片机系统中，键盘处理程序首先执行等待按键并确 单片机课程设计题目汇总（一） 说明：为便于同学提前探讨开发思路，自学相关内容，特将本课程设计的可选题目发给大家。本次题目为其一部分，稍后会有另一部分。鼓励大家自己设计题目。 要求：每个小组2-3人，每个题目最多限两个小组选；课程设计考核内容包括：C51源程序；现场显示结果；设计报告文档（文档的格式稍后公布，请注意查收）。 一、基于单片机的交通灯显示系统（一） 设计内容：１、东西方向、南北方向均有红、黄、绿三种信号灯；（30分） 2、带紧急制动按钮，按钮按下，所有方向亮红灯；再次按下， 恢复正常显示（20分） ３、夜间模式按钮按下，所有方向显示黄灯闪烁（20分） 4、实时提醒绿灯亮的剩余时间（30分） 图示： 二、基于单片机的交通灯显示系统（二） 设计内容：1、东西干道和南北干道的通行分左行、右行、直行，其中左行、右行固定15秒；直行固定30秒（40分） 2、信号灯分绿灯（3种）、红灯、黄灯，每次绿灯换红灯时，黄 灯亮3秒钟。（30分） 3、东西干道和南北干道交替控制，每次干道绿灯交替时，有3 秒钟所有干道的交通灯都是黄灯闪烁3秒钟，提示已经进入路口的车辆迅速通过。（30分） 4、其他创新内容。（10分） 图示： 三、基于单片机的波形发生器设计 设计内容：1、设计一款能产生3种以上波形的波形发生器（30分） 2、设计波形选择按钮（采用3个独立按键）（10分） 3、点阵显示波形图案（20分） 4、能同时输出两种波形（30分） 5、显示频率（10分） 图示： 四、基于单片机的LED点阵广告牌设计 设计内容：1、能显示不同字符、图形的LED点阵广告牌（30分） 2、用独立按键控制不同字符的切换效果（如闪烁、静止、平移） （30分） 3、可通过串口从电脑下载更新需要显示的字符（30分） 4、其他创新功能（10分） 图示：略 五、基于单片机的篮球计分器设计 设计内容：1、设计LCD显示篮球比分牌（30分） 2、通过加分按钮可以给A队或B队加分（20分） 3、设计对调功能，A队和B队分数互换，意味着中场交换场地。 （20分） 4、显示比赛倒计时功能（20分） 5、创新内容：如显示第几小节（10分） 显示： 六、基于单片机的电子贺卡设计 设计内容：1、设计基于单片机的伴奏乐曲（30分） 2、设计基于单片机的彩屏图片（30分） 3、通过矩阵键盘按键显示不同彩屏图片，并伴有不同乐曲（30 分） 4、创新部分（自主设计）（10分） 显示：（略） 七、电风扇模拟控制系统设计 设计内容：1、3个独立按键分别控制“自然风”、“睡眠风”、“常风”，（三者的区别是直流电机的停歇时间不同），并在数显管上显示出区别（30分） 2、每种类型风可以根据按下独立按键次数分为4个档的风力调 节。（30分） 3、设计风扇的过热保护，用继电器实现。即当风扇运行一段时 间后，暂停10秒。（30分） 4、其他创新内容（如报警提示）（10分） 课程设计报告 课程名称单片机原理及应用 设计题目电子琴的设计 专业班级自动化1142 姓名周太永 学号1104421242 指导教师蔡长青张卓 起止时间2014.6.23-2014.7.11 成绩评定 考核内容设计 表现 设计 报告 答辩 综合 评定 成绩 电气与信息学院 2013/2014学年第二学期 《单片机控制系统设计与调试》课程设计任务书 指导教师：蔡长青班级：自动化1141、2班 地点：机房、单片机实验室（实训中心415） 课程设计题目：基于单片机原理的电子琴设计 一、课程设计目的 1.灵活运用单片机的基础知识，依据课程设计内容，能够完成从硬件电路图设计， 到PCB制版，再到软件编程及系统调试实现系统功能，完成课程设计，加深对单片机基础知识的理解，并灵活运用，将各门知识综合应用。 2.能够上网查询器件资料，培养对新知识新技术的独立的学习能力和应用能力。 3.独立完成一个小的系统设计，从硬件设计到软件设计，增强分析问题、解决问 题的能力，为日后的毕业设计及科研工作奠定良好的基础。 二、课程设计内容（包括技术指标） 1.焊接。认真、仔细，避免缺焊、漏焊。 2.频率计算。会计算脉冲值与频率的关系。 3.工作过程。开机时，第一步是对定时器T0进行初始化，设定它的工作状态(对 于本系统将T0设定为工作方式0)；然后判断是否有键按下，如果没有按键按下，继续判断，如果有按键按下，则判断是哪个键按下；再根据按键的功能将计数初值装入定时器T0中中并启动T0，当T0定时完毕后，重新装入计数初值继续定时并将P3.3取反，再次定时完毕后再一次的装入计数初值 继续定时并将P3.3取反，一直循环此操作直到按键释放为止，按键释放后 停止T0工作并再次判断是否又有按键按下，并继续执行以前的过程。 三、时间安排 1．布置任务、查资料1天 2．硬件电路图设计及PCB制版3天 3．硬件电路图及PCB制版验收、电路板焊接1天 4．软件编程设计3天 5．系统调试3天 6．调试验收1天 7．完成设计报告3天 四、基本要求 1.画出硬件电路图，完成PCB制版； 2.画出软件流程图，编写程序（C51语言/汇编语言）； 3.完成系统调试； 4.提交设计报告。 单片机原理及应用课程设计报告设计题目： 学院： 专业： 班级： 学号： 学生姓名： 指导教师： 年月日 目录 设计题目：PWM直流电机调速系统 本文设计的PWM直流电机调速系统，主要由51单片机、电源、H桥驱动电路、LED 液晶显示器、霍尔测速电路以及独立按键组成的电子产品。电源采用78系列芯片实现+5V、+15V对电机的调速采用PWM波方式，PWM是脉冲宽度调制，通过51单片机改变占空比实现。通过独立按键实现对电机的启停、调速、转向的人工控制，LED实现对测量数据（速度）的显示。电机转速利用霍尔传感器检测输出方波，通过51单片机对1秒内的方波脉冲个数进行计数，计算出电机的速度，实现了直流电机的反馈控制。 关键词：直流电机调速；定时中断；电动机；波形；LED显示器；51单片机 1 设计要求及主要技术指标： 基于MCS-51系列单片机AT89C52，设计一个单片机控制的直流电动机PWM调速控制装置。 设计要求 （1）在系统中扩展直流电动机控制驱动电路L298，驱动直流测速电动机。 （2）使用定时器产生可控的PWM波，通过按键改变PWM占空比，控制直流电动机的转速。 （3）设计一个4个按键的键盘。 K1:“启动/停止”。 K2：“正转/反转”。 K3：“加速”。 K4:“减速”。 （4）手动控制。在键盘上设置两个按键----直流电动机加速和直流电动机减速键。在 手动状态下，每按一次键，电动机的转速按照约定的速率改变。 （5）*测量并在LED显示器上显示电动机转速（rpm）. （6）实现数字PID调速功能。 主要技术指标 (1）参考L298说明书，在系统中扩展直流电动机控制驱动电路。 (2)使用定时器产生可控PWM波，定时时间建议为250us。 (3）编写键盘控制程序，实现转向控制，并通过调整PWM波占空比，实现调速； (4）参考Protuse仿真效果图：图（1） 图（1） 2 设计过程 本文设计的直流PWM调速系统采用的是调压调速。系统主电路采用大功率GTR为开关器件、H桥单极式电路为功率放大电路的结构。PWM调制部分是在单片机开发平台之上，运用汇编语言编程控制。由定时器来产生宽度可调的矩形波。通过调节波形的宽度来控制H电路中的GTR通断时间，以达到调节电机速度的目的。增加了系统的灵活性和精确性，使整个PWM脉冲的产生过程得到了大大的简化。 本设计以控制驱动电路L298为核心，L298是SGS公司的产品，内部包含4通道逻辑驱动电路。是一种二相和四相电机的专用驱动器，即内含二个H桥的高电压大电流双全桥式驱动器，接收标准TTL逻辑电平信号，可驱动46V、2A以下的电机。可驱动2个电机，OUTl、OUT2和OUT3、OUT4之间分别接2个电动机。5、7、10、12脚接输入控制电平，控制电机的正反转，ENA，ENB接控制使能端，控制电机的停转。 本设计以AT89C52单片机为核心，如下图（2），AT89C52是一个低电压，高性能 8位，片内含8k bytes的可反复擦写的只读程序存储器和256 bytes的随机存取数据存储器（），器件采用的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器和Flash存储单元，AT89C52单片机在电子行业中有着广泛的应用。 图（2） 对直流电机转速的控制即可采用开环控制,也可采用闭环控制。与开环控制相比,速度控制闭环系统的机械特性有以下优越性：闭环系统的机械特性与开环系统机械特性相比,其性能大大提高;理想空载转速相同时,闭环系统的静差（额定负载时电机转速降落与理想空载转速之比）要小得多;当要求的静差率相同时, 闭环调速系统的调速范 一、课程设计基本情况介绍 1.1课程设计的基本目的与任务 本课程设计旨在驾驭本专业学生理论指导实践能力以及电子产品工程设计与开发能力。本实践课所要达到的主要目的是： 1、通过本次课程设计，是对学生综合能力的检，提高学生综合运用专业知识，强化单片机 应用系统设计与防震能力。 2、本次课程设计是在生产实习所完成的“单片机核心板+电子钟模块+MP3模块+RFID模块+无线传输模块+GPS模块+脉搏传感模块”的基础上设计该硬件系统的工作程序。 1.2课程设计的基本内容 1、在生产实习设计单片机硬件系统的基础上，设计相应的应用软件系统。 2、在LCD1602上显示学号程序设计。 3、基于DS1302的实时时钟软件设计。 4、基于DS18B20的温度测量软件设计。 5、基于TL1838A的红外遥控解码软件设计。 6、设计应用软件系统框图和流程图，完成所设计软件的调试。 1.3课程设计的教学要求 1、通过资料查阅及学习了解单片机应用系统的软件设计方法及单片机编程、软硬件联机调 试技巧。 2、独立设计并编写下列应用程序： （1）LCD1602学号显示程序； （2）DS1302实时时钟程序； （3）DS18B20温度测量程序； （4）TL1838A红外遥控解码程序； 3、独立完成所设计程序与硬件系统的联机仿真。 二、整机系统框图（硬件、软件） 该设计方案是以STC12C5A60S2单片机为核心，采用LCD液晶屏幕显示模块、实时时钟模块、温度测量模块、红外遥控解码等模块所构建的系统，能在LCD1602液晶屏上显示当前的日期（年、月、日）、时间（时、分、秒）数据、当前环境温度值和红外遥控解码值。用户可通过遥控器或单片机核心板上的按键来进行日期和时间的设置。本系统设计大部分功能由软件来实现，电路简单明了，系统稳定性也得到大大提高。 1、总体硬件设计框架图： 2、总体软件设计框架图 /////// 三、整机硬件电路原理图（见99SE图） 1、核心板电路原理图 2、蜂鸣器驱动电路 3、按键电路 4、单片机复位电路 5、LCD1602液晶显示电路 6、电子钟模块接口电路 四、软件系统设计思想 //////////// 五、系统软件资源分配表（调试程序、工作程序） ////////////// 六、显示学号的调试程序流程图、程序源代码 TIME0_DOWN EQU F0 ;将F0设置为定时器0定时到标志 FINISH_ID EQU 30H ;学号发送标志 KEY_FLAG BIT 00H ;有键按下标志 KEY_LONG BIT 01H ;键长按 KEY_D EQU 31H ;键值存放地址 ADC0809_AD EQU 8000H ;设置ADC0809地址 DAC0832_AD EQU 0000H ;设置DAC0832地址 ADC_FLAG BIT 02H ;设置ADC0809读数据标志 ADC_DATE EQU 32H ;设置ADC0809数据地址 ADC_0 EQU 33H ;ADC0809转化为BCD码后个位存放地址 ADC_1 EQU 34H ;十分位存放地址 ADC_2 EQU 35H ;百分位存放地址 ADC_3 EQU 36H ;千分位存放地址 ORG 0000H ;程序开始，跳转至主程序 0000 020030 LJMP MAIN ORG 0003H ;外部中断0入口0003 020141 LJMP INT0_IN ORG 000BH ;设置定时器0中断入口地址 000B 020132 LJMP TIME0 ORG 0013H ;外部中断1入口0013 020151 LJMP INT1_IN ORG 0030H ;主程序开始地址 0030 758169 MAIN: MOV SP,#69H ;初始化堆栈指针 0033 C292 CLR P1.2 ;显示器清零 0035 D292 SETB P1.2 0037 753000 MOV FINISH_ID,#0 ;将标志位清零 003A C2D5 C LR TIME0_DOWN 003C C200 CLR KEY_FLAG 003E C201 CLR KEY_LONG 0040 753100 MOV KEY_D,#0 0043 C202 CLR ADC_FLAG 0045 753200 MOV ADC_DATE,#0 0048 753300 MOV ADC_0,#0 004B 753400 MOV ADC_1,#0 004E 753500 MOV ADC_2,#0 0051 753600 MOV ADC_3,#0 0054 C291 CLR P1.1 ;初始化键盘，行线置零，有键按下触发中断 0056 C293 CLR P1.3 单片机系统课程设计报告 专业：自动化 学生姓名： 学号： 指导教师： 完成日期：2011 年 3 月17 日 目录 1 设计任务和性能指标 (3) 1.1设计任务............................................................................ 错误！未定义书签。 2 设计方案 (4) 2.1任务分析 (4) 2.2方案设计 (4) 3 系统硬件设计 (5) 3.1时钟的电路设计 (5) 3.2复位电路设计 (5) 3.3灯控电路设计 (5) 3.4倒计时电路设计 (6) 3.5按键控制电路设计 (7) 4 系统软件设计 (8) 4.11秒定时 (8) 4.2定时程序流程 (8) 4.3交通灯的设计流程图 (9) 4.4定时器0与中断响应 (10) 5 仿真及性能分析 (10) 5.1仿真结果图 (11) 5.2仿真结果与分析 (12) 6 心得体会 (13) 参考文献 (14) 附录1 系统原理图 (15) 附录2 系统PCB图 .................................................................. 错误！未定义书签。附录3 程序清单 (17) 1.1设计任务 利用单片机完成交通信号灯控制器的设计，该交通信号灯控制器由一条主干道和一条支干道汇合成十字路口，在每个入口处设置红、绿、黄三色信号灯，红灯亮禁止通行，绿灯亮允许通行，黄灯亮则给行驶中的车辆有时间停在禁行线外。用红、绿、黄发光二极管作信号灯。如图5.1所示。设东西向为主干道，南北为支干道。 图5.1 交通灯示意图 1. 基本要求 （1） 主干道处于常允许通行的状态，支干道有车来时才允许通行。主干 道亮绿灯时，支干道亮红灯；支干道亮绿灯时，主干道亮红灯。 （2） 主、支干道均有车时，两者交替允许通行，主干道每次放行30秒， 支干道每次放行20秒，设立30秒、20秒计时、显示电路。 （3） 在每次由绿灯亮到红灯亮的转换过程中，要亮5秒黄灯作为过渡。 黄灯亮时，原红灯按1Hz 的频率闪烁。 （4） 要求主支干道通行时间及黄灯亮的时间均可在0～99秒内任意设置。 2. 选做 （1） 可设置紧急按钮，在出现紧急情况时可由交警手动实现全路口车辆 禁行而行人通行状态，即主干道和支干道均为红灯亮。 （2） 实现绿波带。所谓‘绿波带’，是指在一定路段，只要按照规定时速， 就能一路绿灯畅行无阻。“绿波带”将根据道路车辆行驶的速度和路口间的距离，自动设置信号灯的点亮时间差，以保证车辆从遇到第一个绿灯开始，只要按照规定速度行驶，之后遇到的信号灯将全是绿灯。 南 北 东 西 单片机十进制加法计算器设计 摘要 本设计是基于51系列的单片机进行的十进制计算器系统设计，可以完成计 算器的键盘输入，进行加、减、乘、除3位无符号数字的简单四则运算，并在LED上相应的显示结果。 设计过程在硬件与软件方面进行同步设计。硬件方面从功能考虑，首先选择内部存储资源丰富的AT89C51单片机，输入采用4×4矩阵键盘。显示采用3位7段共阴极LED动态显示。软件方面从分析计算器功能、流程图设计，再到程序的编写进行系统设计。编程语言方面从程序总体设计以及高效性和功能性对C 语言和汇编语言进行比较分析，针对计算器四则运算算法特别是乘法和除法运算的实现，最终选用全球编译效率最高的KEIL公司的μVision3软件，采用汇编语言进行编程，并用proteus仿真。 引言 十进制加法计算器的原理与设计是单片机课程设计课题中的一个。在完成理论学习和必要的实验后，我们掌握了单片机的基本原理以及编程和各种基本功能的应用，但对单片机的硬件实际应用设计和单片机完整的用户程序设计还不清楚，实际动手能力不够，因此对该课程进行一次课程设计是有必要的。 单片机课程设计既要让学生巩固课本学到的理论，还要让学生学习单片机硬件电路设计和用户程序设计，使所学的知识更深一层的理解，十进制加法计算器原理与硬软件的课程设计主要是通过学生独立设计方案并自己动手用计算机电路设计软件，编写和调试，最后仿真用户程序，来加深对单片机的认识，充分发挥学生的个人创新能力，并提高学生对单片机的兴趣，同时学习查阅资料、参考资料的方法。 关键词：单片机、计算器、AT89C51芯片、汇编语言、数码管、加减乘除 目录 摘要 (01) 引言 (01) 一、设计任务和要求............................. 1、1 设计要求 1、2 性能指标 1、3 设计方案的确定 二、单片机简要原理............................. 2、1 AT89C51的介绍 2、2 单片机最小系统 2、3 七段共阳极数码管 三、硬件设计................................... 3、1 键盘电路的设计 3、2 显示电路的设计 四、软件设计................................... 4、1 系统设计 4、2 显示电路的设计 五、调试与仿真................................. 5、1 Keil C51单片机软件开发系统 5、2 proteus的操作 六、心得体会.................................... 参考文献......................................... 附录1 系统硬件电路图............................ 附录2 程序清单.................................. 一、设计任务及要求： 设计任务： 完成一个简单的使用数字电子秤的硬件与软件部分的设计。 设计要求： 1.利用单片机实现对所设计的电子秤的各项功能的控制。 2.电子秤能够LCD液晶显示出商品的名称、价格，重量、总价等信息。 3.电子秤具有储存几种简单商品价格的功能。 4.电子秤的测量范围要求达到5KG，测量精度要求达到0.001。 5.电子秤能够自动完成商品的价格计算。 指导教师签名： 2010 年6月16 日二、指导教师评语： 指导教师签名： 2010 年7月3日三、成绩 验收盖章 2010 年7 月日 基于单片机的实用电子秤的设计 1 设计目的 单片机以其功能强，体积小，功耗低，易开发等很多优势被广泛应用。本 次数字电子秤的设计就是需要通过选择合适的单片机来进行主控，再结合A/D 转换、键盘、液晶显示、复位电路和蜂鸣器报警驱动电路的知识，同时在软件 的设计过程中用到键盘扫描、液晶显示驱动、模数转换程序及汉字库的的设计， 做到对我们所学数电、模电、单片机等知识的综合应用，最终实现所设计数字 电子秤的各项功能，达到“巩固知识，培养技能，学而用之”的实践目的。通过这次课程设计，不但要提高我们在工作中的学习能力、探究能力、应用能力和动 手能力，还要历练我们不畏艰难、不懂便学、有漏必补的认真严谨的工作态度，强化我们的社会适应力和社会竞争力，为走向社会提前试水，完善自我。 2 设计的主要内容及要求 本设计主要完成一个简单实用数字电子秤的硬件电路部分和软件部分的设计。硬件部分包括数据采集、最小系统板、人机交互界面三大部分。其中，数 据采集部分由压力传感器和A/D 转换部分组成；人机界面部分为键盘输入、 液晶显示。软件部分应用单片机 C 语言实现了本设计的全部控制功能。本设 计的数字电子秤要求能够显示商品的名称、价格、总量、总价等；能够自动完 成商品的价格计算；能够储存几种简单商品的价格；能够具有超重提醒功能， 一旦重量超出了自身重量的测量的范围，发出警报；同时对数字电子秤的测量 范围要达到5KG，测量精度要求达到0.001。 3 整体设计方案 整个数字电子秤电路由压力传感电路(ADC0832采样）、模数转换系统、单 片机主控制电路、LM4229显示电路、蜂鸣器报警电路和4*4键盘电路6 个部 单片机课程设计 课题：基于51单片机的交通灯设计 专业：机械设计制造及其自动化 学号： 指导教师：邵添 设计日期：2017/12/18 成绩： 大学城市科技学院电气学院 基于51单片机数字温度计设计报告 一、设计目的作用 本设计是一款简单实用的小型数字温度计，所采用的主要元件有传感器DS18B20，单片机AT89C52，，四位共阴极数码管一个，电容电阻若干。DS18B20支持“一线总线”接口，测量温度围-55°C~+125°C。在-10~+85°C围,精度为±0.5°C。18B20的精度较差，为±2°C 。现场温度直接以“一线总线”的数字方式传输，大大提高了系统的抗干扰性。适合于恶劣环境的现场温度测量，如：环境控制、设备或过程控制、测温类消费电子产品等。 本次数字温度计的设计共分为五部分，主控制器，LED显示部分，传感器部分，复位部分，按键设置部分，时钟电路。主控制器即单片机部分，用于存储程序和控制电路；LED显示部分是指四位共阴极数码管，用来显示温度；传感器部分，即温度传感器，用来采集温度，进行温度转换；复位部分，即复位电路，按键部分用来设置上下限报警温度。测量的总过程是，传感器采集到外部环境的温度，并进行转换后传到单片机，经过单片机处理判断后将温度传递到数码管显示。 二、设计要求 （1）．利用DS18B20传感器实时检测温度并显示。 （2）．利用数码管实时显示温度。 （3）．当温度超过或者低于设定值时蜂鸣器报警，LED闪烁指示。 （4）.能够手动设置上限和下限报警温度。 三、设计的具体实现 1、系统概述 方案一：由于本设计是测温电路，可以使用热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集过来，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来，这种设计需要用到A/D转换电路，感温电路比较麻烦。 方案设计框图如下： 课程设计报告课程名称:单片机课程设计 设计题目：电阻测量 院系：通信与控制工程系 专业：通信工程 班级： 学生姓名: 学号: 08409212 起止日期: 指导教师: 教研室主任： 摘要 本设计电阻测量是利用A/D转换原理，将被测模拟量转换成数字量,并用数字方式显示测量结果的电子测量仪表。通常测量电阻都采用大规模的A/D转换集成电路，测量精度高，读数方便，在体积、重量、耗电、稳定性及可靠性等方面性能指标均明显优于指针式万用表。其中，A/D转换器将输入的模拟量转换成数字量，逻辑控制电路产生控制信号，按规定的时序将A/D转换器中各组模拟开关接通或断开，保证A/D 转换正常进行。A/D转换结果通过计数译码电路变换成BCD码，最后驱动显示器显示相应的数值。本系统以单片机AT89C52为系统的控制核心,结合A/D转换芯片ADC0809设计一个电阻测量表，能够测量一定数值之间的电阻值，通过四位数码显示。具有读数据准确，测量方便的特点。 关键词：单片机(AT89C52)；电压；A/D转换；ADC0809 目录 设计要求 (1) 1、方案论证与对比 (1) 1.1方案一 (1) 1.2方案二 (1) 1.3方案对比与比较................................... 错误！未定义书签。 2、系统硬件电路的设计 (2) 2.1振荡电路模块 (2) 2.2A/D转换电路模块 (3) 2.2.1主要性能 (3) 2.2.2 ADC0809芯片的组成原理 (4) 2.2.3 ADC0809引脚功能 (4) 2.3主控芯片AT89C52模块 (5) 2.3.1主要功能特性 (6) 2.3.2 主要引脚功能 (6) 2.4显示控制电路的设计及原理 (8) 3、程序设计 (9) 3.1初始化程序 (9) 3.2主程序 (10) 3.3显示子程序 (10) 3.4A/D转换测量子程序 (11) 4、调试及性能分析 (11) 4.1调试与测试 (11) 4.2性能分析 (12) 5、元件清单 (13) 6、总结与思考及致谢............................... 错误！未定义书签。参考文献. (13)基于-89C51单片机的秒表课程设计汇本
