建筑地基的稳定性分析和评价
《岩土工程勘察规范》(GB 50021-2001) (2009年版) 4.1.11第3款规定应“分析和评价地基的稳定性……”，由于该部分内容在规范中较分散，各位同行在岩土工程勘察报告编写时，往往感到无从下笔，现归纳如下，供参考，不当之处望不吝赐教。
一、地基稳定性
地基稳定性是指主要受力层的岩土体在外部荷载作用下沉降变形、深层滑动等对工程建设安全稳定的影响程度，避免由此地基产生过大的变形、侧向破坏、滑移造成地基破坏从而影响正常使用。按照(GB 50021-2001) (2009年版) 14.1.3、14.1.4规定，岩土体的变形、强度和稳定应在定性分析的基础上进行定量分析。评价地基稳定性问题时按承载力极限状态计算，评价岩土体的变形时按正常使用极限状态的要求进行验算。
二、地基稳定性分析评价内容
影响地基稳定性的因素，主要的是场地的岩土工程条件、地质环境条件、建（构）筑物特征等。一般情况下，需要对经常受水平力或倾覆力矩的高层建筑、高耸结构、高压线塔、锚拉基础、挡墙、水坝、堤坝和桥台等建（构）筑物进行地基稳定性评价。
通常情况下，涉及到主要的内容有：（1）岩土工程条件包括组成地基的岩、土物理力学性质，地层结构。特别是有特殊性岩土，隐伏的破碎或断裂带，地下水渗流等特殊情况；（2）地质环境条件包括是否建造在斜坡上、边坡附近、山区地基上，建（构）筑物与不良地质作用、特殊地貌的关联度和可能引起地基破坏失稳的各种自然因素或组合。如岩溶、滑坡、崩塌、采空区、地面沉降、地震液化、震陷、活动断裂、岸边河流冲刷等。按照《岩土工程勘察规范》(GB 50021-2001) (2009年版)、《高层建筑岩土工程勘察规程》(JGJ72-2004)和《建筑抗震设计规范》(GB 50011-2010)规定，对山东地区该问题常见的几种情况罗列如下：
1、地基承载力计算与验算
验算地基稳定性实质上就是验算地基极限承载能力是否满足要求。应严格按照《建筑地基基础设计规范》(GB 50007-2011) 5.2和《高层建筑岩土工程勘察规程》(JGJ 72-2004)8.2.6~8等条款执行。
2、变形验算
建筑物的地基变形计算值，不应大于建筑物地基允许变形值。在勘察阶段往往建筑物特征参数不明确，一味要求勘察报告中能有准确的结论也勉为其难，但在岩土工程勘察报告中应提供符合规范要求的岩土变
形参数，供上部结构计算条件具备时按照(GB 50007-2011) 5.3、(JGJ 72-2004) 8.2.9~12和《建筑地基处理技术规范》(JGJ 79-2002)有关条款计算。
3、基础埋置深度的确定
对高层建筑和高耸构筑物基础的埋置深度，应满足地基承载力、变形和稳定性要求。位于岩石地基上的高层建筑，其基础埋深应满足抗滑稳定性要求。天然地基上的箱形或或筏形基础埋置深度不宜小于1/15H；桩箱或桩筏基础不宜小于1/18H，H为建筑物高度。
4、位于稳定土坡坡顶上的建筑
应根据建（构）筑物基础形式，按照(GB 50007-2011) 5.4.1~2有关规定确定基础距坡顶边缘的距离和基础埋深。需要时，还应按照《建筑边坡工程技术规范》(GB 50330-2002)5.1～3有关规定验算坡体的稳定性。验算方法对均质土可采用圆弧滑动条分法，发育软弱结构面、软弱夹层及层状膨胀岩土时，应按最不利的滑动面验算。当坡体中分布膨胀岩土时应考虑坡体含水量变化的影响；具有胀缩裂缝和地裂缝的膨胀土边坡，应进行沿裂缝滑动的验算。
5、受水平力作用的建（构）筑物
①山区应防止平整场地时大挖大填引起滑坡；
②岸边工程应考虑冲刷、因建筑物兴建及堆载引起地基失稳。
6、土岩组合地基
该类地基下卧基岩面为单向倾斜时，应描述岩面坡度、基底下的土层厚度、岩土界面上是否存在软弱层（如泥化带）。
7、岩石地基
①地基基础设计等级为甲、乙级的建筑物，同一建筑物的地基存在坚硬程度不同，两种或多种岩体变形模量差异达2倍及2倍以上，应进行地基变形验算；
②地基主要受力层深度内存在软弱下卧岩层时，应考虑软弱下卧岩层的影响进行地基稳定性验算；
③当基础附近有临空面时，应验算向临空面倾覆和滑移稳定性。
岩土工程勘察报告中，应提供岩层产状、岩石坚硬程度、岩体完整程度、岩体基本质量等级，以及软弱结构面特征等。
8、软弱地基
首先，应判定地基产生失稳和不均匀变形的可能性；当工程位于池塘、河岸、边坡附近时，应验算其稳定性。其次，其承载力特征值应根据室内试验、原位测试、当地经验结合地层物理力学特征和建（构）筑物特征以及施工方法和程序等多因素综合确定。该
类地基应按照(GB 50007-2011)第7章和《软土地区岩土工程勘察规程》(JGJ 83-2011)7.2~4有关规定分析评价其稳定性；抗震设防烈度等于或大于7度的厚层软土分布区，应按照(JGJ 83-2011)第6章判别软土震陷的可能性和估算震陷量。
9、存在液化土层的地基
地面下存在饱和砂土和饱和粉土时，除6度外，应进行液化判别。按照(GB 50011-2010)4.3.3~6规定进行。
10、岩溶和土洞
在碳酸盐岩为主的可溶性岩石地区，当存在岩溶（溶洞、溶蚀裂隙等）、土洞等现象时，应考虑其对地基稳定的影响。按照(GB 50021-2001) 5.1.10~12和《建筑地基基础设计规范》(GB 50007-2011)6.6的规定分析评价地基稳定性。
11、填土
当地基主要受力层中有填土分布时，如填土底面的天然坡度大于20%时，应验算其稳定性。
12、桩土复合地基
对需验算复合地基稳定性的工程，提供桩间土、桩身的抗剪强度。
13、桩基
①应选择较硬土层作为桩端持力层。
②嵌岩桩深度应综合荷载、上覆土层、基岩、桩径、桩长诸因素确定；
③嵌岩灌注桩桩端以下3倍桩径且不小于5m范围内应无软弱夹层、断裂破碎带和洞穴分布，且桩底应力扩散范围内应无临空面。
④当基桩持力层为倾斜地层，基岩面凹凸不平或岩土中有洞穴时，应评价桩基的稳定性，并提出处理措施的建议。
14、箱形基础
箱形基础地基的破坏形式，除地基内饱和松砂在地震液化和局部软弱夹层侧向的问题外，它的破坏形式主要表现在偏心时水平荷载下的整体倾斜或倾覆。
一般情况下，该类基础形式均匀地基同时满足以下条件时，可不进行地基稳定性分析评价：
①基础边缘最大压力不超过地基承载力特征值20%；
②在抗震设防区，考虑了瞬时作用的地震力，同时基础埋置深度不小于1/10H；
③偏心距小于或等于1/6b。
特殊条件下，应根据地基岩土条件和地质环境条件进行分析评价。
15、地下水的影响
当场地内地下水位升降时，应考虑可能引起地基土的回弹、附加沉降和附加的托浮力对地基的影响；对软质岩石、强风化岩石、残积土、湿陷土、膨胀岩土和盐渍土，应评价地下水的聚集和散失所产生的软化、崩解、湿陷、胀缩和潜蚀的有害作用。
四、地基稳定性验算方法
1、地基整体稳定性验算方法
在竖向和水平荷载共同作用下，当不能确定最危险滑动面时，对于均匀地基，一般采用极限平衡理论的圆弧滑动条分法。应满足下式要求：
M R/M S≥F S
M R——抗滑力矩（kN?m）
M S——滑动力矩（kN?m）
F S——抗滑稳定安全系数。当滑动面为圆弧时，取1.2；当滑动面为平面时取1.3。
2、抗水平滑动验算
对于承受较大水平推力、地基可能发生侧向滑动的建（构）筑物，应满足下式要求：
E/H≥F S
E——水平抗力（kN）
H——作用于基础底面的水平推力（kN）
F S——抗滑稳定安全系数。当滑动面为圆弧时，取1.2~1.3。
地基承载力计算计算书 项目名称_____________构件编号_____________日期_____________ 设计者_____________ 校对者_____________ 一、设计资料 1.基础信息 基础长：l=4000mm 基础宽：b=4000mm 修正用基础埋深：d=1.50m 基础底标高：dbg=-2.00m 2.荷载信息 竖向荷载：F k=1000.00kN 绕X轴弯矩：M x=0.00kN·m 绕Y轴弯矩：M y=0.00kN·m b = 4 0 l=4000 x Y 3.计算参数 天然地面标高：bg=0.00m 地下水位标高：wbg=-4.00m 宽度修正系数：wxz=1 是否进行地震修正：是 单位面积基础覆土重：rh=2.00kPa 计算方法：GB50007-2002--综合法 地下水标高-4.00 基底标高-2.00地面标高0.00 5 5 5 5 5 4.土层信息: 土层参数表格
二、计算结果 1.基础底板反力计算 基础自重和基础上的土重为： G k = A×p =16.0×2.0= 32.0kN 基础底面平均压力为： 1.1当轴心荷载作用时,根据5. 2.2-1 ： P k = F k+G k A= 1000.00+32.00 16.00= 64.50 kPa 1.2当竖向力N和Mx同时作用时：x方向的偏心距为： e = M k F k+ G k= 0.00 1000.00 +32.00= 0.00m x方向的基础底面抵抗矩为： W = lb2 6= 4.00×4.00 2 6= 10.67m 3 x方向的基底压力，根据5.2.2-2、5.2.2-3为： P kmax = F k+G k A+ M k W= 64.50 + 0.00 10.67= 64.50 kPa P kmin = F k+G k A- M k W= 64.50 - 0.00 10.67= 64.50 kPa 1.3当竖向力N和My同时作用时：y方向的偏心距为： e = M k F k+ G k= 0.00 1000.00 +32.00= 0.00m y方向的基础底面抵抗矩为： W = bl2 6= 4.00×4.00 2 6= 10.67m 3 y方向的基底压力，根据5.2.2-2、5.2.2-3为： P kmax = F k+G k A+ M k W= 64.50 + 0.00 10.67= 64.50 kPa P kmin = F k+G k A- M k W= 64.50 - 0.00 10.67= 64.50 kPa 2.修正后的地基承载力特征值计算 基底标高以上天然土层的加权平均重度，地下水位下取浮重度 γm = ∑γi h i ∑h i = 2.0×18.0 2.0= 18.00 基底以下土层的重度为 γ = 18.00 b = 4.00 f a = f ak + ηbγ (b-3) + ηdγm (d-0.5) = 150.00+1.00×18.00×(4.00-3)+1.00×18.00×(1.50-0.5)
第8章土坡稳定性 一.简答题 1.土坡稳定有何实际意义？影响土坡稳定的因素有哪些? 2.何为无黏性土坡的自然休止角？无黏性土坡的稳定性与哪些因素有关？ 3.简述毕肖普条分法确定安全系数的试算过程？ 4.试比较土坡稳定分析瑞典条分法、规范圆弧条分法、毕肖普条分法及杨布条分法的异同？ 5.分析土坡稳定性时应如何根据工程情况选取土体抗剪强度指标和稳定安全系数？ 6.地基的稳定性包括哪些内容？地基的整体滑动有哪些情况？应如何考虑？ 7.土坡稳定分析的条分法原理是什么？如何确定最危险的圆弧滑动面？ 8.简述杨布(Janbu)条分法确定安全系数的步骤。 二.填空题 1.黏性土坡稳定安全系数的表达式为。 2.无黏性土坡在自然稳定状态下的极限坡角，称为。 3.瑞典条分法稳定安全系数是指和之比。 4.黏性土坡的稳定性与土体的、、、 和等5个参数有密切关系。 5.简化毕肖普公式只考虑了土条间的作用力而忽略了作用力。 三.选择题 1.无粘性土坡的稳定性，（）。 A.与坡高无关，与坡脚无关 B.与坡高无关，与坡脚有关 C.与坡高有关，与坡脚有关 D.与坡高有关，与坡脚无关 2.无黏性土坡的稳定性（）。 A.与密实度无关 B.与坡高无关 C.与土的内摩擦角无关 D.与坡角无关 3.某无黏性土坡坡角β=24°，内摩擦角φ=36°，则稳定安全系数为( ) A.K=1.46 B. K=1.50 C.K=1.63 D. K=1.70 4. 在地基稳定性分析中，如果采用分析法，这时土的抗剪强度指标应该采用下列哪种方法测定？（） A.三轴固结不排水试验 B.直剪试验慢剪 C.现场十字板试验 D.标准贯入试验 5. 瑞典条分法在分析时忽略了（）。 A.土条间的作用力 B.土条间的法向作用力 C.土条间的切向作用力 6.简化毕肖普公式忽略了（）。 A.土条间的作用力 B.土条间的法向作用力 C.土条间的切向作用力
1、地基承载力特征值可由载荷试验或其它原位测试、公式计算、并结合工程实践经验等方法综合确定. 2、当基础宽度大于3m或埋置深度大于0.5m时,从载荷试验或其它原位测试、经验值等方法确定的地基承载力特征值,尚应按下式修正：fa=fak+ηbγ(b-3)+ηdγm(d-0.5) 式中 fa--修正后的地基承载力特征值； fak--地基承载力特征值 ηb、ηd--基础宽度和埋深的地基承载力修正系数 γ--基础底面以下土的重度,地下水位以下取浮重度； b--基础底面宽度(m),当基宽小于3m按3m取值,大于6m按6m取值； γm--基础底面以上土的加权平均重度,地下水位以下取浮重度； d--基础埋置深度(m),一般自室外地面标高算起.在填方整平地区,可自填土地面标高算起,但填土在上部结构施工后完成时,应从天然地面标高算起.对于地下室,如采用箱形基础或筏基时,基础埋置深度自室外地面标高算起；当采用独立基础或条形基础时,应从室内地面标高算起. 地基承载力是通过地基原位测试后再修正得到的，如果没有原位测试，可参照有关规范使用。如《公路桥涵地基与基础设计规范》的第3章，就有各种岩石、土的基本承载力数据可查（岩石地基承载力、碎石地基承载力、砂土地基承载力、粉土地基承载力、老黏土地基承载力、新近沉积黏土承载力）。通过承载力查表后，再通过测量地下水位情
况，地基的透水情况以及结构物的基底尺寸，进行承载力修正，得到最终的地基承载力。 地基承载力=8*N-20(N为锤击数） 地基承载力特征值fak是由荷载试验直接测定或由其与原位试验相关关系间接确定和由此而累积的经验值。它相于载荷试验时地基土压力－变形曲线上线性变形段内某一规定变形所对应的压力值，其最大值不应超过该压力－变形曲线上的比例界限值。 扩展资料 地基承载力（subgrade bearing capacity）是地基土单位面积上随荷载增加所发挥的承载潜力，常用单位KPa,是评价地基稳定性的综合性用词。 应该指出，地基承载力是针对地基基础设计提出的为方便评价地基强度和稳定的实用性专业术语，不是土的基本性质指标。土的抗剪强度理论是研究和确定地基承载力的理论基础。 地基承载力的确定方法有： （1）原位试验法（in-situ testing method）：是一种通过现场直接试验确定承载力的方法。包括（静）载荷试验、静力触探试验、标准贯入试验、旁压试验等，其中以载荷试验法为最可靠的基本的原位测试法。 （2）理论公式法（theoretical equation method）：是根据土的抗剪强度指标计算的理论公式确定承载力的方法。 （3）规范表格法（code table method）：是根据室内试验指标、现场
第八讲边坡稳定分析和地基承载力 一、内容提要： 本讲主要讲述①边坡稳定分析：土坡滑动失稳的机理、均质土坡的稳定分析、土坡稳定分析的条分法；②地基承载力：地基破坏的过程、地基破坏型式、临塑荷载和临界荷载、地基极限承载力斯肯普敦公式、太沙基公式、汉森公式 二、重点、难点： 土坡滑动失稳的机理、地基破坏的过程、临塑荷载和临界荷载以及地基极限承载力公式三、内容讲解： 第一节边坡稳定分析 一、土坡滑动失稳的机理 工程实际中的土坡包括天然土坡和人工土坡，天然土坡是指天然形成的山坡和江河湖海的岸坡，人工土坡则是指人工开挖基坑、基槽、路堑或填筑路堤、土坝形成的边坡。1、土坡滑动失稳的原因一般有以下两类情况： (1)外界力的作用破坏了土体内原来的应力平衡状态。如基坑的开挖，由于地基内自身重力发生变化，改变了土体原来的应力平衡状态；又如路堤的填筑、土坡顶面上作用外荷载、土体内水的渗流、地震力的作用等也都会破坏土体内原有的应力平衡状态，导致土坡坍塌。 (2)土的抗剪强度由于受到外界各种因素的影响而降低，促使土坡失稳破坏。如外界气候等自然条件的变化，使土时干时湿、收缩膨胀、冻结、融化等，从而使土变松，强度降低；土坡内因雨水的浸入使土湿化，强度降低；土坡附近因打桩、爆破或地震力的作用将引起土的液化或触变，使土的强度降低。 【例题1】关于土坡失稳的原因，一般包括有（）。
A. 外界力的作用破坏了土体内原来的应力平衡状态 B. 土的抗剪强度由于受到外界各种因素的影响而降低，促使土坡失稳破坏 C. 土的抗压强度由于受到外界各种因素的影响而降低，促使土坡失稳破坏 D. A、B 答案：D 【例题2】在下列各种土坡中，不属于人工土坡的是（）。 A. 山坡 B. 基坑边坡 C. 路堑边坡 D. 土坝边坡 答案：A 2、边坡的破坏类型与特征 边坡在自然与人为因素作用的破坏形式主要有：滑坡、塌滑、崩塌、剥落几种，其主要特征见表15-10-1。 【例题3】边坡破坏的主要形式中不包括( )。 A.崩塌 B. 滑坡

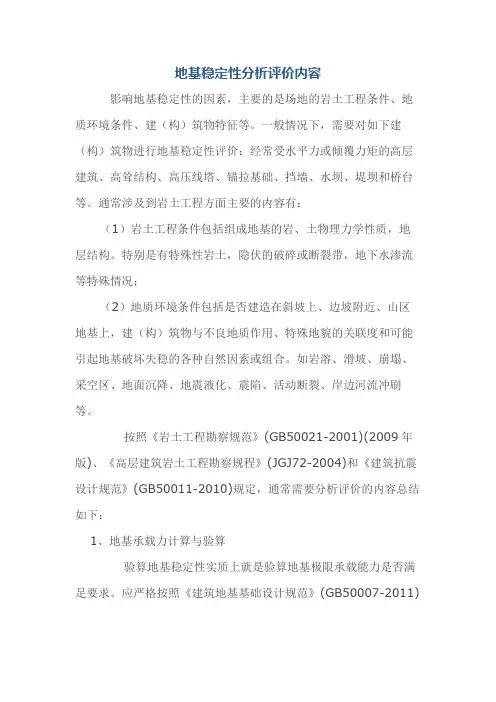

地基稳定性分析评价内容 影响地基稳定性的因素，主要的是场地的岩土工程条件、地质环境条件、建（构）筑物特征等。一般情况下，需要对如下建（构）筑物进行地基稳定性评价：经常受水平力或倾覆力矩的高层建筑、高耸结构、高压线塔、锚拉基础、挡墙、水坝、堤坝和桥台等。通常涉及到岩土工程方面主要的内容有： （1）岩土工程条件包括组成地基的岩、土物理力学性质，地层结构。特别是有特殊性岩土，隐伏的破碎或断裂带，地下水渗流等特殊情况； （2）地质环境条件包括是否建造在斜坡上、边坡附近、山区地基上，建（构）筑物与不良地质作用、特殊地貌的关联度和可能引起地基破坏失稳的各种自然因素或组合。如岩溶、滑坡、崩塌、采空区、地面沉降、地震液化、震陷、活动断裂、岸边河流冲刷等。 按照《岩土工程勘察规范》(GB50021-2001)(2009年版)、《高层建筑岩土工程勘察规程》(JGJ72-2004)和《建筑抗震设计规范》(GB50011-2010)规定，通常需要分析评价的内容总结如下： 1、地基承载力计算与验算 验算地基稳定性实质上就是验算地基极限承载能力是否满 足要求。应严格按照《建筑地基基础设计规范》(GB50007-2011) 5.2和《高层建筑岩土工程勘察规程》(JGJ72-2004)8.2.6~8等条款执行。 2、变形验算
