常见的螺栓螺母连接防松方法
常用的防松方法有三种：摩擦防松、机械防松和永久防松。
机械防松和摩擦防松称为可拆卸防松，而永久防松称为不可拆卸防松。
常用的永久防松有：点焊、铆接、粘合等。这种方法在拆卸时大多要破坏螺纹紧固件，无法重复使用。
常见摩擦防松有：利用垫片、自锁螺母及双螺母等。
常见的机械防松方法：利用开口销、止动垫片及串钢丝绳等。
机械防松的方法比较可靠，对于重要的联接要使用机械防松的方法。
下面分述如下。
（1）摩擦防松

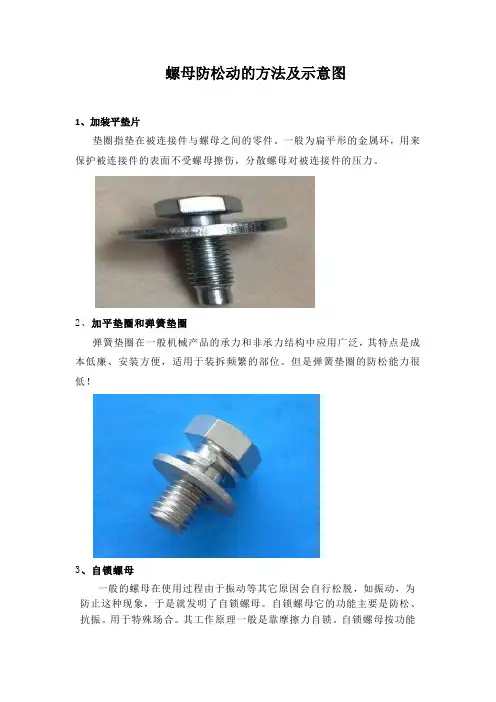

①弹簧垫片防松
弹簧垫圈材料为弹簧钢，装配后垫圈被压平，其反弹力能使螺纹间保持压紧力和摩擦力，从而实现防松
②对顶螺母防松
利用螺母对顶作用使螺栓式中受到附加的拉力和附加的摩擦力。由于多用一个螺母，并且工作不十分可靠，目前已经和少使用了。
③自锁螺母防松
螺母一端制成非圆形收口或开缝后径向收口。当螺母拧紧后，收口胀开，利用收口的弹力使旋合螺纹间压紧。这种防松结构简单、防松可靠，可多次拆装而不降低防松性能。
④弹性圈螺母防松
螺纹旋入处嵌入纤维或尼龙来增加摩擦力。该弹性圈还起防止液体泄漏的作用。2）机械防松
①槽形螺母和开口销防松
槽形螺母拧紧后，用开口销穿过螺栓尾部小孔和螺母的槽，也可以用普通螺母拧紧后进行配钻销孔。
②圆螺母和止动动垫片
使垫圈内舌嵌入螺栓（轴）的槽内，拧紧螺母后将垫圈外舌之一褶嵌于螺母的一个槽内。
③止动垫片
螺母拧紧后，将单耳或双耳止动垫圈分别向螺母和被联接件的侧面折弯贴紧，实现防松。如果两个螺栓需要双联锁紧时，可采用双联止动垫片。
④串联钢丝防松
用低碳钢钢丝穿入各螺钉头部的孔内，将各螺钉串联起来，使其相互制动。这种结构需要注意钢丝穿入的方向，
3）永久防松
①冲边法防松
螺母拧紧后在螺纹末端冲点破坏螺纹
②粘合防松
通常采用厌氧胶粘结剂涂于螺纹旋合表面，拧紧螺母后粘结剂能够自行固化，防松效果良好。
4.双螺母防松；薄下厚上，机械设计图册错误与禁忌上就专门指出来了，我上学似的课本是厚下薄上，我找了及本专业图册查了，确实是薄下厚上正确，薄的相当于防松垫圈
224 第21章 螺纹紧固件连接的防松 一、松动机理 螺纹连接在工作状态下可能会经受所有类别的变动载荷，包括极为激烈的振动和冲击载荷。在变动载荷的作用下，螺纹连接的失效通常是由其自身的松动和疲劳破坏所引起的。在一般情况下，螺纹连接抗振松的寿命比其材料和结构的疲劳寿命短得多，远在疲劳破坏之前，就已经出现了因松动而造成螺纹连接的松脱失效，或者出现了因松动而导致连接件和被连接件的过早疲劳破坏。螺纹连接的失效会影响产品和设备的正常运转，甚至会造成严重的后果。如何防止螺纹连接的松动是研制和设计螺纹紧固件的重要任务之一。 在通常的螺纹连接中，摩擦力产生于内外螺纹接触面或螺纹紧固件支承面与被连接件的接触面上。当螺纹连接开始松转时，克服螺纹接触面上的摩擦所需的力矩M 1为： ()αρ-= tg Qd M 2 2 1……………………………（公式21-1） 式中：Q ——作用于螺栓或螺钉上的预紧力，又称轴力或紧固系统的夹紧力； d 2——螺纹中径； ρ——摩擦角，对于三角形螺纹,β ρcos 1 M tg = ,M 1是螺纹接触面之间的摩擦系数，β是牙型半角； α——螺纹螺旋线的升角，又称导角。 螺纹紧固件被拧紧后，由于螺母或螺钉头支承面上的摩擦而产生的附加力矩M 2为： 2 2 22D Q M μ= …………………………（公式21-2） 式中：μ 2——螺母或螺钉头支承面与被连接件接触面之间的摩擦系数； D 2——螺母或螺钉头支承面的平均直径，在接触压力均匀的情况下，D 2的精确值是： ??? ? ??--=223 3232n n R R R R D ωω ，R ω和R n 分别是支承面的外半径和内半径，如果支承面不平或接触压力不均匀，D 2就可能随着支承面的内半径到外半径而变化。 综上所述，决定螺纹连接开始松转时的总力矩M 为： ()??????+-=+=22 22221D tg d Q M M M μαρ…………………（公式21-3） 分析公式21-3可知，仅在总力矩M 等于或小于零的情况下，螺纹紧固件才开始自行松 转。对于连接用螺纹，在受静载荷作用时，即使润滑条件很理想，其摩擦角也始终大于升角：ρ>α，即满足螺纹的自锁条件，使公式21-3括号内的总值不会等于或小于零，螺纹紧固件也就不会自行松转。但是在经受动载荷时，例如在振动和冲击的作用下,螺纹紧固件在螺纹和支承面上产生了微观的滑移，这种相对的微观运动使摩擦系数由相对高的静态值变为很低的动态值，螺纹连接在各个方向上处于自由摩擦状态。此时，作用在螺纹上的轴向力在圆周方向上形成一个导致螺母松转的内松出力矩，使螺母开始松转，就像一个在斜面上的重物，由于摩擦力的变小或消失而往下滑动一样。这种松转称为螺纹连接的自松。千万次的振动循环耗尽了螺纹连接的防松摩擦阻力，使其从细微的松转直到完全的松脱。 螺纹件在螺纹面和支承面上的微观滑移是怎样产生的呢？对于承受轴向动载荷的螺纹
螺纹联接防松方法研究 从理论上分析了螺纹松动的原因，得到松动原因包括接触面有变形的情况、受到了轴向和横向的作用力等。对平常使用的防松方法进行了阐述，尤其是对螺母防松、防松胶、预紧力等方法的原理展开了研究，并对这些方法的作用结果进行评价。结果表明，得到预紧力防松方法是当前较为适合的方法，对螺纹间连接的可靠性的提升提供了有益的借鉴。 關键词：螺纹联接;预紧力;锁紧螺母;施必牢螺母;防松胶 引言 螺纹联接由于精度高、装配方便、零件拆装便利等优点，对当前机构设备之间的连接应用非常广泛。由于这种方式具有自锁性等特点，然而，对于有冲击力作用、振动及温度突变等环境下工作，由于支承面的磨损、被连接件的受压下陷、螺栓的过载屈服等各种原因可能松动，导致预紧力下降，使其由拧紧状态的紧连接变为没有预紧力或预紧力不足的松连接。若出现螺纹间的连接不紧，就会出现预紧力下降，严重时没有预紧力作用，使得螺纹之间的连接质量下降，而设备零件易于损坏，严重时连接直接分离开来。对真实的环境中，由于联接件之间连接不紧或分离，导致人受伤或设备受损的情况经常出现。因此，保持紧固件自身的锁紧，使其在一定时间内松而不脱，对防止被连接件因分离而失效至关重要。 一、螺纹联接的连接及防松原理 1.连接原理。螺纹联接是用一个或多个螺栓将两个或多个零部件进行可拆卸的连接，按照设计的位置传递相连零件之间的力和力矩。螺纹联接既要承受外部载荷的作用，又要满足接头的功能要求。在螺纹联接系统中，螺栓相当于拉簧，被连接件相当于压簧，螺栓连接原理如图1所示。由图可以看出被连接件被压缩f P M，螺栓被拉长f SM，由此产生的夹持力将被连接件夹紧，以达到设计要求及抵抗外部载荷。 2.防松原理。为防止螺旋副相对转动，必须使旋合螺纹间始终受到附加压力和摩擦力的作用。工作载荷变动时该摩擦力仍然存在。但在实际应用中螺旋副间的摩擦力瞬时减小或瞬时消失多次后，螺纹联接可能失效，这种失效趋势是必然的。 二、螺纹联接松动原因分析 1.支撑面被压陷引起的松动 a.松动原因。在被拧紧的螺纹联接中，如果螺栓或螺母支撑面的接触压强（即单位接触面积上的轴向压力）过大时，被连接件表面在与螺栓或螺母支撑面接触产生塑性的环状压陷，严重的压陷或在工作中塑性变形的继续而加剧的压陷会使
---------------------------------------------------------------最新资料推荐------------------------------------------------------ +紧固件常用防松方法 第 21 章螺纹紧固件连接的防松一、松动机理螺纹连接在工作状态下可能会经受所有类别的变动载荷，包括极为激烈的振动和冲击载荷。 在变动载荷的作用下，螺纹连接的失效通常是由其自身的松动和疲劳破坏所引起的。 在一般情况下，螺纹连接抗振松的寿命比其材料和结构的疲劳寿命短得多，远在疲劳破坏之前，就已经出现了因松动而造成螺纹连接的松脱失效，或者出现了因松动而导致连接件和被连接件的过早疲劳破坏。 螺纹连接的失效会影响产品和设备的正常运转，甚至会造成严重的后果。 如何防止螺纹连接的松动是研制和设计螺纹紧固件的重要任务之一。 在通常的螺纹连接中，摩擦力产生于内外螺纹接触面或螺纹紧固件支承面与被连接件的接触面上。 当螺纹连接开始松转时，克服螺纹接触面上的摩擦所需的力矩 M1 为：M1 ?Qd 2 tg ?? ? ? ? ……………………………（公式 21-1）2式中：Q——作用于螺栓或螺钉上的预紧力，又称轴力或紧固系统的夹紧力； d2——螺纹中径；ρ ——摩擦角，对于三角形螺纹, tg? ?M1 ,M1 是螺纹接触面之间的摩擦系数，β cos ?是牙型半角； 1/ 34
α ——螺纹螺旋线的升角，又称导角。 螺纹紧固件被拧紧后，由于螺母或螺钉头支承面上的摩擦而产生的附加力矩 M2 为：M2 ?Q? 2 D 2 …………………………（公式 21-2）2式中：?2——螺母或螺钉头支承面与被连接件接触面之间的摩擦系数； D2——螺母或螺钉头支承面的平均直径，在接触压力均匀的情况下，D2 的精确值是：D2 ?3 3 ? ? Rn 2 ? R? ? ? 2 2 ? ，Rω 和Rn 分别是支承面的外半径和内半径，如果支承面 3? R ? R n ? ? ?不平或接触压力不均匀，D2 就可能随着支承面的内半径到外半径而变化。 综上所述，决定螺纹连接开始松转时的总力矩 M 为：? D ? ?d M ? M 1 ? M 2 ? Q ? 2 tg ?? ? ? ? ? 2 2 ? …………………（公式 21-3）2 ? ?2分析公式 21-3 可知，仅在总力矩 M 等于或小于零的情况下，螺纹紧固件才开始自行松转。 对于连接用螺纹，在受静载荷作用时，即使润滑条件很理想，其摩擦角也始终大于升角：ρ >α ，即满足螺纹的自锁条件，使公式 21-3 括号内的总值不会等于或小于零，螺纹紧固件也就不会自行松转。 但是在经受动载荷时，例如在振动和冲击的作用下,螺纹紧固件在螺纹和支承面上产生了微观的滑移，这种相对的微观运动使摩擦系数由相对高的静态值变为很低的动态值，螺纹连接在各个方向上处于自由摩擦状态。 此时，作用在螺纹上的轴向力在圆周方向上形成一个导致螺母松
十二种经典的螺栓防松设计 常用的防松方法有三种：摩擦防松、机械防松和永久防松。机械防松和摩擦防松称为可拆卸防松，而永久防松称为不可拆卸防松。 常用的永久防松有：点焊、铆接、粘合等，这种方法在拆卸时大多要破坏螺纹紧固件，无法重复使用。常见摩擦防松有：利用垫片、自锁螺母及双螺母等。常见的机械防松方法：利用开口销、止动垫片及串钢丝绳等。 今天咱们分享12种比较流行或者说在网上分享比较多的防松设计，希望这些设计能给大家提供选择或者带来帮助。
1. 双螺母 对顶防松螺母原理：双螺母防松时产生两个摩擦力面，第一摩擦力面是螺母与被紧固件之间，第二摩擦力面是螺母与螺母之间。安装时，第一摩擦力面的预紧力为第二摩擦力面的80%。在冲击和振动载荷作用时，第一摩擦力面的摩擦力会减小和消失，但同时，第一螺母会被压缩导致第二摩擦力面的摩擦力进一步加大。螺母松退必须克服第一摩擦力和第二摩擦力，由于第一摩擦力减小的同时第二摩擦力会增大。这样防松效果就会比较好。
唐氏螺纹防松原理：唐氏螺纹紧固件也是采用双螺母防松，但是，两个螺母的旋转方向相反。在冲击和振动载荷作用时，第一摩摩擦力面的摩擦力会减小和消失， 第一螺母(图中右旋)会产生松退趋势，即螺母向左旋转。但是第二螺母(图中左旋)的旋向与第一螺母的旋向相反，因此第一螺母的松退力直接转换成第二螺母的拧紧力。这样，螺母万万不会松退。
2. 30°楔形螺纹防松技术 在30°楔形阴螺纹的牙底处有一个30度的楔形斜面，当螺栓螺母相互拧紧时，螺栓的牙尖就紧紧地顶在阴螺纹的楔形斜面上，从而产生了很大的锁紧力。
由于牙形的角度改变，使施加在螺纹间接触所产生的法向力与螺栓轴成60度角，而不是像普通螺纹那样的30度角。显然30°楔形螺纹法向压力远远大于扣紧压力，因此，所产生的防松摩擦力也就必然大大增加了。 施必牢螺纹结构示意图 从下面的图可以看到二个箭头所表示的力均为Pɑ，传统的60度角螺纹的法向压力P=1.15Pɑ；而30°楔形螺纹由于牙底有一个30度角的楔形斜面，其法向压力的角度、大小均有改变，法向压力P=2Pɑ。 这样，30°楔形螺纹与传统60度螺纹，二者的法向压力之比≈12∶7，防松摩擦力相应地增加了。30°楔形螺纹的楔形面还可以消除普通螺纹受力不均匀、脱扣咬死等问题。 3. 自锁螺母 自锁螺母一般是靠摩擦力自锁，咱们上面提到的30°楔形螺纹防松应该属于自锁螺母的范畴。
轨道交通装备螺栓紧固防松标识操作规程 1 / 9文档可自由编辑
轨道交通装备螺栓紧固防松标识操作规程 1 目的 为防止轨道交通装备螺栓紧固防松标识漏划、错划，防松标识线条不规范等现象，本规程规定了各型轨道交通装备螺栓紧固防松标识的具体划法，做到能够明确辨别螺栓连接结构是否发生松动，确保各型轨道交通装备螺栓连接组装达到设计和制造工艺、质量要求和运营安全。 2 适用范围 本操作规程适用于各型轨道交通装备的螺栓、螺钉等紧固件防松、防脱的紧固标识划法及标识工具的使用。 3 基本要求 3.1 螺栓紧固防松标识工具 螺栓紧固防松标识工具主要有油漆记号笔、洁净抹布、清洗剂等。油漆记号笔的颜色应能与被标识部分颜色明显区分开来，一般情况下自检选用红色油漆记号笔，互检选用黑色油漆记号笔，特殊情况按照该产品组装工艺文件规定执行。 3.2 螺栓紧固防松标识流程 螺栓紧固操作者使用扭矩工具将螺栓、螺钉、螺母紧固到位后，先用洁净抹布将防松标识部位（螺栓、螺母及安装面）进行清洁，随后用规定的油漆记号笔涂打防松标识。 产品返修（紧固件需拆卸或松动的情况），产品返修前应先用抹布蘸取少量清洗剂去除原有的防松标识，然后进行返修，返修完成后重新涂打防松标识。 特殊情况下需要标识双线的具体按照该产品组装工艺文件规定执行。3.3 螺栓紧固防松标识准则 3.3.1 产品图样上有明确扭矩要求的部位一般都需要进行防松标识。 3.3.2 当被紧固部位的螺栓、螺母都可进行防松标识时，防松标识原则上涂
打在螺母端。 3.3.3 工序中的可视部位最好能在整车时看到，如果整车时确不能看到的，以本工序的可视面为准。 3.3.4 整车完工状态时观察，螺栓紧固为竖直方向时，防松标识位置为视觉正前方且标识线为竖直线；螺栓紧固为水平方向时标识线为水平线，无法在以上两个位置进行防松标识或有特殊要求的以该产品组装工艺文件为准。3.3.5 所有防松标识的可追溯性，包括自检和互检，在产品质量确认表中以实名制体现。 3.3.6 同一产品的相同部位防松标识应一致，相邻或成组螺栓（螺钉）、螺母的防松标识应一致，其中圆形布置的螺栓标识线呈辐射状朝外（见图1） 图1 3.3.7 从螺母端紧固的，防松标识应从工件的表面划到螺母的侧面并延长到
常用的防松方法有三种：摩擦防松、机械防松和永久防松。 机械防松和摩擦防松称为可拆卸防松，而永久防松称为不可拆卸防松。 常用的永久防松有：点焊、铆接、粘合等。这种方法在拆卸时大多要破坏螺纹紧固件，无法重复使用。 常见摩擦防松有：利用垫片、自锁螺母及双螺母等。 常见的机械防松方法：利用开口销、止动垫片及串钢丝绳等。 机械防松的方法比较可靠，对于重要的联接要使用机械防松的方法。下面分述如下。 （1）摩擦防松 ①弹簧垫片防松 弹簧垫圈材料为弹簧钢，装配后垫圈被压平，其反弹力能使螺纹间保持压紧力和摩擦力，从而实现防松 ②对顶螺母防松 利用螺母对顶作用使螺栓式中受到附加的拉力和附加的摩擦力。由于多用一个螺母，并且工作不十分可靠，目前已经和少使用了。 ③自锁螺母防松 螺母一端制成非圆形收口或开缝后径向收口。当螺母拧紧后，收口胀开，利用收口的弹力使旋合螺纹间压紧。这种防松结构简单、防松可靠，可多次拆装而不降低防松性能。 ④弹性圈螺母防松 螺纹旋入处嵌入纤维或尼龙来增加摩擦力。该弹性圈还起防止液体泄漏的作用。 2 ）机械防松 ①槽形螺母和开口销防松 槽形螺母拧紧后，用开口销穿过螺栓尾部小孔和螺母的槽，也可以用普通螺母拧紧后进行配钻销孔。 0 51-38用幵口俏羽賞酌松
②圆螺母和止动动垫片 使垫圈内舌嵌入螺栓（轴）的槽内，拧紧螺母后将垫圈外舌之一褶嵌于螺母的一个槽内。 ③止动垫片 螺母拧紧后，将单耳或双耳止动垫圈分别向螺母和被联接件的侧面折弯贴紧，实现防松。如果两个螺栓需要双联锁紧时，可采用双联止动垫片。 ④串联钢丝防松 用低碳钢钢丝穿入各螺钉头部的孔内，将各螺钉串联起来，使其相互制动。这种结构需要注意钢丝穿入的方向， 3 ）永久防松 ①冲边法防松 螺母拧紧后在螺纹末端冲点破坏螺纹 ②粘合防松 通常采用厌氧胶粘结剂涂于螺纹旋合表面，拧紧螺母后粘结剂能够自行固化，防松效果良好。
常见的螺栓螺母连接防松方法 常用的防松方法有三种：摩擦防松、机械防松和永久防松。 机械防松和摩擦防松称为可拆卸防松，而永久防松称为不可拆卸防松。 常用的永久防松有：点焊、铆接、粘合等。这种方法在拆卸时大多要破坏螺纹紧固件，无法重复使用。 常见摩擦防松有：利用垫片、自锁螺母及双螺母等。 常见的机械防松方法：利用开口销、止动垫片及串钢丝绳等。 机械防松的方法比较可靠，对于重要的联接要使用机械防松的方法。 下面分述如下。 （1）摩擦防松 ①弹簧垫片防松 弹簧垫圈材料为弹簧钢，装配后垫圈被压平，其反弹力能使螺纹间保持压紧力和摩擦力，从而实现防松 ②对顶螺母防松 利用螺母对顶作用使螺栓式中受到附加的拉力和附加的摩擦力。由于多用一个螺母，并且工作不十分可靠，目前已经和少使用了。 ③自锁螺母防松 螺母一端制成非圆形收口或开缝后径向收口。当螺母拧紧后，收口胀开，利用收口的弹力使旋合螺纹间压紧。这种防松结构简单、防松可靠，可多次拆装而不降低防松性能。 ④弹性圈螺母防松 螺纹旋入处嵌入纤维或尼龙来增加摩擦力。该弹性圈还起防止液体泄漏的作用。2）机械防松 ①槽形螺母和开口销防松 槽形螺母拧紧后，用开口销穿过螺栓尾部小孔和螺母的槽，也可以用普通螺母拧紧后进行配钻销孔。 ②圆螺母和止动动垫片 使垫圈内舌嵌入螺栓（轴）的槽内，拧紧螺母后将垫圈外舌之一褶嵌于螺母的一个槽内。 ③止动垫片 螺母拧紧后，将单耳或双耳止动垫圈分别向螺母和被联接件的侧面折弯贴紧，实现防松。如果两个螺栓需要双联锁紧时，可采用双联止动垫片。 ④串联钢丝防松 用低碳钢钢丝穿入各螺钉头部的孔内，将各螺钉串联起来，使其相互制动。这种结构需要注意钢丝穿入的方向， 3）永久防松 ①冲边法防松 螺母拧紧后在螺纹末端冲点破坏螺纹 ②粘合防松 通常采用厌氧胶粘结剂涂于螺纹旋合表面，拧紧螺母后粘结剂能够自行固化，防松效果良好。
螺纹防松方法 生产和生活中，应用到的螺纹防松方法有多种形式，但归纳以来，一般就 有四种。 第一种是摩擦防松，主要依靠增加摩擦力； 第二种是机械防松，主要是用销、垫片、钢丝将螺母卡死； 而是防脱落。 拆御力矩是预紧力矩的80%，说明螺栓的松比紧要容易。 常见的螺纹连接防松方法如下表所示： 在常见的螺母放松结构中，还有很多禁忌。如下图所示：对于要求比较高一些的防松，更有细节的禁忌。如下图所示： 以上介绍的各种相关防松方式，其根本一点是依靠第三者力的防松。第三
者力有多大，防松效果就有多好。其效果，无非是通过增加摩擦力，直至焊死 而已。 能不能不依靠第三者而突破传统螺纹防松方式呢？ 答案就是第四种防松方式，即结构防松方式：唐氏螺纹防松。 实际上，螺纹的防松原理大家能认可，关键是对强度的担心。我们一般想象受力面积减小了，强度一定也会减小。唐氏螺纹的受力面积减小了，强度肯 定会很差，事实不是这样的。 33.1%，第二圈受力为22.5%，最后一圈受力为1～ 增加30%；悬置螺母，受力面积增加， 40%。 环槽螺母强度增加的原因是因为其下部螺母结构变软，前几圈螺纹易于变形；内斜螺母强度增加的原因是下部螺纹受力面积减小，前几圈螺纹易于变形；悬置螺母强度增加的原因是改变了受力点，前几圈螺纹由受压变成受拉，与螺
栓变形一致。 唐氏螺纹受力面积小，螺纹易于变形，各螺纹段受力较普通螺纹均匀，强度不象我们想向的那小。唐氏螺纹的强度可达普通螺纹强度的90%以上。 唐氏螺纹防松 1.唐氏螺纹的作用和意义 螺纹发明一千多年了，谁是发明者已经无法考证了。 而唐氏螺纹是由我国唐宗才先生发明的。 螺纹结构“单旋向、连续、等截面” 而是独立的形成了第四种防松方式。 成锁紧螺母的拧紧力。它完全依靠螺纹自身结构，而不依靠第三者力，是一种 纯结构式的防松形式。 唐氏螺纹紧固件利用螺纹自身矛盾，以松动制约松动，起到“以毒攻毒”的效果。它的发明标志着紧固件领域振松问题得到突破性的进展。这是螺纹防松领域的一场革命，它开创了螺纹结构防松的新时代。
第37卷第6期2008年 5月 贵州工业大学学报(自然科学版) J OURNAL OF GU I ZHOU UN I V ERSI TY OF TEC HNOLOGY (Natura l Science Ed ition) V o.l37No.6 M ay.2008 文章编号:1009-0193(2008)06-0021-04 螺纹联接防松综述 王莉霞,马玉钦,李亚青 (贵州大学机械工程学院,贵州贵阳550003) 摘 要:分析了螺纹联接防松的原因,总结了目前螺纹防松的常用的一般方法和先进方法,对 实际应用中机械设备的联接和运转进行了探讨。 关键词:螺纹联接;防松;先进方法 中图分类号:T H13113 文献标识码:A 0 引 言 螺纹联接是现代结构和机械设备常用的联接方式之一。松动失效是承受交变载荷螺纹联接的主要失效形式之一。在实际应用中,因联接件松动、脱落而造成设备和人身事故事例屡见不鲜,如何实现螺纹联接防松是个值得研究的重要问题。 1 螺纹联接防松原因及一般方法 1.1 螺纹联接松动原因 在静载荷和工作温度变化不大时,螺纹连接一般不会自动松脱。但在冲击、振动、变载荷作用或高温、温度变化较大下,联接中预紧力和摩擦力逐渐减小,都会导致联接失效[1]。 对具体的螺纹联接而言,引起螺纹联接件松动的原因很多,但归纳起来主要有以下三个方面原因:(1)螺纹联接件的初始变形;(2)轴向载荷的作用;(3)受横向载荷作用[2]。 螺纹联接松脱,轻者会影响机器运转,重者会造成事故,设计时须采取有效防松措施。 1.2 螺纹联接防松一般方法 防松的根本问题在于防止螺旋副在受载时发生相对转动。防松的方法,按其工作原理可分为摩擦防松、机械防松和破坏螺旋副运动关系防松等。 1.2.1 摩擦防松 螺纹副中存在着不随联接载荷而变的压力,因而始终有摩擦力矩防止相对转动。压力可由螺纹副纵向或横向压紧而产生。常用方法有采用对顶螺母,弹簧垫圈,一般自锁螺母等。 1.2.2 机械防松 (1)开口销与六角开槽螺母六角开槽螺母拧紧后,将开口销穿入螺栓尾部小空和螺母的槽内,并将开口销尾部掰开与螺母侧面贴紧。 (2)止动垫圈螺母拧紧后,将单耳或双耳止动垫圈分别向螺母和被联接件侧面折弯贴紧,即可将螺母锁住。若两螺栓需要双联锁紧,可采用双联止动垫圈,使两螺母相互制动。 (3)串联钢丝用低碳钢丝穿入各螺钉头部孔内,将各螺钉串联起来,使其相互制动。 1.2.3 破坏螺旋副运动关系防松 铆冲防松 螺母拧紧后把螺栓末端伸出部分铆死,或利用冲头在螺栓末端与螺母的缝合处打冲,利用冲点防松动,这种方法很可靠,但是拆卸后不能重复使用[1]。 *收稿日期:2008-04-02 基金项目:贵州大学研究生创新基金资助项目 作者简介:王莉霞(1984-),女,汉族,贵州贵阳人,研究生,研究方向:机械设计。

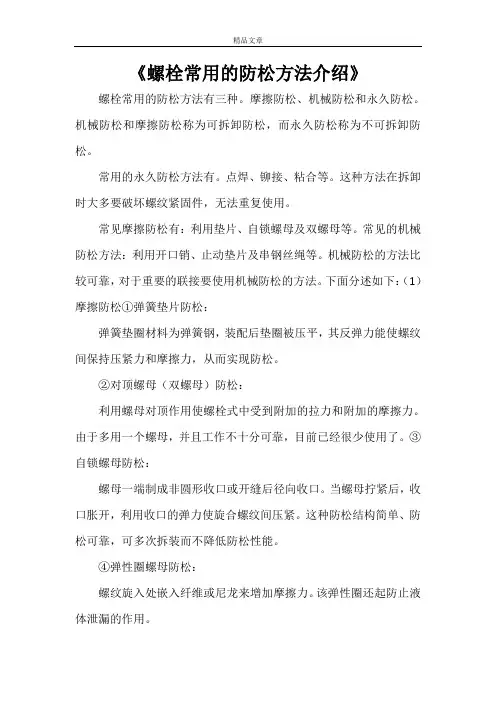

《螺栓常用的防松方法介绍》螺栓常用的防松方法有三种。摩擦防松、机械防松和永久防松。机械防松和摩擦防松称为可拆卸防松，而永久防松称为不可拆卸防松。 常用的永久防松方法有。点焊、铆接、粘合等。这种方法在拆卸时大多要破坏螺纹紧固件，无法重复使用。 常见摩擦防松有：利用垫片、自锁螺母及双螺母等。常见的机械防松方法：利用开口销、止动垫片及串钢丝绳等。机械防松的方法比较可靠，对于重要的联接要使用机械防松的方法。下面分述如下：（1）摩擦防松①弹簧垫片防松： 弹簧垫圈材料为弹簧钢，装配后垫圈被压平，其反弹力能使螺纹间保持压紧力和摩擦力，从而实现防松。 ②对顶螺母（双螺母）防松： 利用螺母对顶作用使螺栓式中受到附加的拉力和附加的摩擦力。由于多用一个螺母，并且工作不十分可靠，目前已经很少使用了。③自锁螺母防松： 螺母一端制成非圆形收口或开缝后径向收口。当螺母拧紧后，收口胀开，利用收口的弹力使旋合螺纹间压紧。这种防松结构简单、防松可靠，可多次拆装而不降低防松性能。 ④弹性圈螺母防松： 螺纹旋入处嵌入纤维或尼龙来增加摩擦力。该弹性圈还起防止液体泄漏的作用。
