蓄电池的标准检查操作规范 编制人：王军 2013年10月 为了规范操作标准，提升维修操作能力，减少违规操作引起的返修、客户抱怨等，特此编制了维修操作规范。规范主要针对常规保养项目及操作频次较高项目，内容主要包括各项目的标准拆装步骤及注意事项。本文以蓄电池的检查为主题，主要介绍了检测所用工具、详细操作步骤及注意事项。 一、所需工具 1、蓄电池检测仪 2、万用表 3、丁字杆 4、一字起 二、操作过程： 第一步：使用蓄电池检测仪进行蓄电池的检查 1、关闭点火开关，打开发动机机舱盖，断开蓄电池负极； 2、如图所示连接蓄电池检测仪； 3、进入检测仪选择界面，将“充电状 4、将“测试选择”选择为“车外” 态选择”选择为“充电后”
5、将“额定系统选择”选择为“使用： 6、按照蓄电池上标出的电池容量的大 EN”； 小，调整“输入额定值”； 7、确认得出检测结果。如果结果为“电池良好”则无需更换，如果结果为“更换电池”则电池需要更换。 第二步：检查蓄电池的漏电电流 1、关闭点火开关，打开发动机机舱盖； 2、将发动机机舱盖锁块进行上锁；
3、确认四门和后备箱都已经关闭，使用遥控器锁车； 4、断开蓄电池负极导线，选取万用表直流10A量程，将万用表连接在蓄电池负极接线端和蓄电池负极导线之间； 5、让蓄电池静止15分钟，读取万用表显示读数，判断漏电电流是否正常。以下为各车型的标准漏电电流：不大于50毫安 第三步：完成4门玻璃升降、天窗升降、EPB等功能的初始化和标定。 三、注意事项： 1、在测量漏电电流时进行用电操作会损坏数字万用表； 2、如果测出漏电电流大于标准值，则可以逐个断开主熔断器盒和熔断器盒的熔断器，同时测量放电电流，检查并维修出现电流降低的熔断器线束和连接器。
环路电阻测试仪作业指导书 1.目的 规范MEHL-2A环路电阻测试仪的操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。 2.适用范围 MEHL-2A环路电阻测试仪是取代直流单、双臂电桥的高精度换代产品。仪器采用了先进的开关电源技术，由四位半LCD液晶显示测量结果，三位半LCD 液晶显示环境温度或测试电流值，克服了其它同类产品由LED显示值在阳光下不便读数的缺点，同时具备了自动消弧功能。本仪器具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。是测量电力变压器等各种感性负载电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想仪器，其测量速度比电桥快一百多倍。仪器内装可充电电池组（12V），交、直流两用，便于现场及野外测试。本表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。 3.主要技术指标
4.操作规程 4.1. 电源的选择 本仪器为测试提供的电源的两种：AC220V／DC12V。在强电磁场干扰的情况下，建议最好使用直流电源测试，此状态下测试的数值稳定，抗工频干扰能力强。 4.1.1. 直流电源测试： 开启电源开关，LCD点亮，相应2kΩ档位指示灯亮，按下“启停”键，即可进行测试。测试完毕，关闭总电源开关，相应的指示灯熄灭，再转换测试夹，进行再次测试。（在按下“启停”键后测试时，将禁止换其他档位，需在停止测试后换其他挡位） 4.1.2. 交流电源测试： 接上交流AC220V电源，相应的指示灯亮，闭合总电源开关，相应的指示灯亮，按下“启停”键，即可进行测试。测试完毕，关闭总电源开关（AC220V），相应的指示灯灭，放电后，再转换测试夹，进行再次测试。 4.1.3. 充电： 接上交流AC220V电源，“充电“指示灯闪动，表示正在对机内的可充电池进行充电工作，电池充满后指示灯长亮。仪器在使用直流时也可根据“电量指示”了解电量的多少随时充电，仪器使用交流电源测试,同时也在对机内电池进行充电。（仪器设计了充电保护电路，不会有过充现象产生） 4.2. 测试线的联接方法： 将仪器的I＋、V＋、V－、I－端子与被试品按图1的方法联接好。这种联接法，可消除A、B、C、D处的接触电阻，以及联线电阻对测量的影响。测量的值即为B、C、之间的电阻Rx (注意：B、C之间不要反向)。 A
安全注意事项 操作安全 ●在使用本产品前，请仔细阅读“安全注意事项”，以确保正确和安全的使用: ●本产品的安装、接线和调试工作，请由其备一定电气安全知识的技术人员来完成; 电气安全 ●在安装和接线时，请按照安装接线图来操作; ●在接线时，严格区分“工作电源线”、"RS485通讯线”和“电池电压信号采集线”，以 避免损坏机器: ●接线时，注意先接好蓄电池巡检仪和电池巡检单元上的线，确认无误后，再拔除蓄电池 巡检仪和电池巡检单元上的接线端了排，再去接电池端了上的连接线; ●蓄电池组的编号顺序是从负极往正极编数，即蓄电池组负极端上的电池为第一节电池; ●在接电池端了上的连接线是，请注意电池的正负极性; ●上电前，请去人已经正确接地，“工作电源线”、“RS485通讯线”和“电池电压信号采 集线”正确无误后，再插上蓄电池巡检仪和电池巡检单元上的接线端子排，之后上电调试。 其他 本手册适用于KM-BU01蓄电池巡检仪和KM-BU02电池巡检单元产品； 1.概述 KM-BU01蓄电池巡检仪是为满足UPS、EPS、直流电源、通信电源等系统而设计的一款在线式蓄电池巡检仪。可完成对电池组电压、电池电流、单体电池电压、电池内阻、电池环境温度及电池放电计量等监测和告警功能。适用于对2V、6V、12V蓄电池进行在线监测。 KM-BU01蓄电池巡检仪自带24节电池巡检功能。每个测量端口均采用光藕进行隔离。另外。可通过扩展KM-BU02电池巡检单元实现120节电池巡检功能。内置标准RS485通讯接口。实现上位机通讯功能。
2.功能 ●单体电池监测具有过压、欠压和差压报警功能，准确查找故障电池。 ●检测单体电池电压、电池组端电压和电流、电池环境温度和测量单体电池内阻。 ●放电计量，记录放电电压、电流、放电容量和放电时间。 ●完善的故障报警功能。 ●开放式通讯协议设计，RS485串行通讯接口，支持1200BPS、2400BPS、4800BPS、9600BPS 波特率，实现遥测、遥信功能，可方便的与电力自动化系统对接，实现电池系统自动巡检。 ●系统对故障信息提供继电器常开触点输出。 ●可按现场实际情况设定巡检电池节数并接线，如18节时只需完成BAT00至BAT18接线, 当超过24节电池时，需通过485通讯接口扩展电池巡检单元。 3.特点 ●可通过扩展电池巡检单元。实现120节单体电池电压采集功能。 ●最多可监测4组独立的蓄电池组。 ●配置灵活、操作简单。 ●每个电池电压测量端口均采用光藕进行隔离确保系统安全稳定运行。
目录 1．前言 (2) 2．功能概述 (3) 3．仪器外观 (5) 4．接线方式 (6) 5．主功能菜单 (7) 6．电池静态参数测量模式 (8) 7．电池容量测量模式 (12) 8．单独充电模式 (14) 9．单独放电模式 (14) 10．程控电源模式 (14) 11．程控电子负载模式 (15) 12．电压与内阻表模式 (16) 13．仪器校准模式 (16) 14．读码功能（DS2502兼容码） (17) 15．仪器特性指标 (18)
前言 常见的可充电电池包含锂电池，镍镉电池，镍氢电池，以及密封铅酸蓄电池等。 其中，锂电池具有容量大，重量轻，循环次数高等特点，广泛应用于移动电话，PDA,数码相机，摄像机，笔记本电脑等领域，是目前最为先进的可充电电池。这里所指锂电池是成品锂电池包，由锂电芯（锂离子电芯或者锂聚合物电芯）加锂电池保护板组成。 镍镉电池是比较早应用的可充电电池，具有成本较低，低内阻，能够大电流放电的特点，至今在一些电动工具、电动车上面有广泛应用。 镍氢电池和镍镉电池类似，但是因为不含重金属，所以对环境的污染较小，目前在一些常见的消费类电子产品中应用广泛，已基本取代以前镍镉电池的应用领域。 小型密封铅酸电池，又称免维护铅酸电他，目前工艺成熟，目前主要应用在固定式后备电源场合，如不间断电源，应急照明灯等等场合。 针对这些可充电电池的生产检测需要，特研制了专用的可充电电池综合检测仪，本测试仪可以对电池的一些基本参数做一个定量的精确的测量，可以测量电池的开路电压，内阻，充电，放电性能，电池容量特别针对锂电池的功能还有过充电保护，过放电保护，过电流保护，短路保护等功能，并测出过相应的数值，极大的方便了电池的生产和售前售后服务工作。采用非常简单的几个步骤就可以直观的判断电池的性能和好坏，同时也具有快速筛选的功能，可以设定测量参数的上限和下限，可以容易的从一批电池成品中快速检测出不良电池，提高生产效率。另外，也附加了一些特别的功能，使之具有一些通用仪器设备的特征，扩大了设备的使用灵活性，以及具有应用范围广泛的特点。 此外，本测试仪可根据客户的需要提供软件升级服务，在基本型号的基础上，可以通过软件升级为可连接电脑的型号，可以通过电脑来设置和保存测试数据，自动记录测试结果。也可以通过电池条码来记录每块电池的测试数据，有利于生产质量的分析控制，产品追朔等等。另外，可以通过加装硬件升级模块来提高电压和内阻的测试精度上升一个数量级，来满足更苛刻的质量要求。
1准备工作： 1.1工具准备 1.2资料准备 检修票，通信电源蓄电池组维护测试记录表（半年）， 1.3注意事项 放电仪的选用： 注意蓄电池放电仪型号选用，48V蓄电池放电仪（型号：IDCE-4815CT）只能用48V蓄电池测试，UPS蓄电池放电仪（型号：IDCE-6006CT）只能用于UPS蓄电池测试。切勿混用。 2操作步骤： 2.1手续办理： 2.1.1信息确认： 把测试事宜及内容告知管理处相关人员，了解测试站点近期市电供电情况，是否存在市电供电异常，确认测试站点当日及第二日市电供电正常，才进行测试，否则，不得进行测试。
2.1.2资料报备： （1）填写检修申请票，并由管理处相关人员签字确认，完成维护报备工作； （2）通知网管中心，测试前将测试内容和涉及的设备向网管中心值班人员报备。 2.2检查记录： 2.2.1设备检查 （1）设备检查记录电池组浮充总电压、单体浮充电压、负载电流、环境温度以及开关电源的其它设置参数，检查蓄电池组的现有容量是否100%。 （2）检查所有的电池端子是否处于拧紧状态 （3）检查电池是否有漏液、酸雾等异常。 2.2.2仪器检查 按照设备清单清点配件是否齐全， 面板介绍 2.3开机与参数设置 2.3.1开机 UPS电源系统：
1)断开待测电池组断路器（注意：严禁两个断路器同时断开），如下图： 2)接交流电源，打开仪表上的市电开关，正常开机 40V蓄电池： 1)断开开关电源柜内的待测电池组熔断丝（注意：两组熔断丝严禁同时断开） 2)把正负极电缆接入仪器正负极接口，另一端与蓄电池正负极相连，然后先打开仪表 市电开关，再合上F1空开，仪表正常开机。(拆下的电池线铜鼻子做好绝缘保护）
FCID-2200燃料电池内阻在线测试仪操作说明书 武汉理工大学自动化学院407实验室 Lab407 Automation Department of Wuhan University of Technology _______________________________________________________________________________________________________ 测试频率:1Hz –100kHz 测试频率输出准确度：0.1% 测试信号输出幅值：0.1Arms -15Arms 测试信号输出精度：0.1% 测试参数:R、X、|Z|、θ 测试精度: 0.1% 自动测试/手动测试
1 安装使用须知 感谢您使用本产品，使用之前请自习阅读本章，您将会了解到以下内容： ▽电源要求 ▽操作环境 ▽清洗 1.1 电源要求 燃料电池内阻在线测试仪的正常工作所需电源条件如下： ☆电压：220VAC ☆频率：50Hz ◆注意：为防止击穿，请接好电源地线。 1.2 操作环境 燃料电池内阻在线测试仪只需在室温下操作即可。 1.3 清洗 为了防止电击危险，在清洁前请将电源线拔下。请使用干净布蘸少许清水进行外壳和面板的清洗。 ◆注意：不可清洁仪器内部。
2 概述 通过本章，您将了解到以下内容： ▽引言 ▽主要规格 ▽主要功能 ▽测试原理 2.1 引言 燃料电池内阻在线测试仪通过对燃料电池堆输入指定的激励源频率和幅值大小，然后通过对电池的电压的幅值、相位、频率和电流的大小进行数据采集，分析和计算从而得出燃料电池的内阻的大小。仪器可以选择的激励源的频率范围为0～100KHz，每次可实时采集的数据最多可达到40组，可同时采集相位（P）、电压（U）、电流（I）的值，可达到0.1%的准确度，使得本仪器可满足实验测量的需求。 2.2 主要规格 ☆测量的参数：相位（P）、电压（U）、电流（I） ☆测试的频率：0～100KHz ☆测试的精度：±0.1% ☆触发方式：旋钮、按键、触屏。 ☆数据的通信方式：RS485、USB2.0（见附录通讯协议V3.6）。 2.3 主要功能 ☆显示： 蓝色液晶背景的OCMJ15X20D（320x240点阵）。 ◇显示设定频率参数（FRE）、设定电流参数（CUR）。 ◇显示测量参数即电堆电压（VOL）和电堆电流（CUR）。 ◇显示测量参数每片燃料电池的电压（U）、电流（I）值，通过柱形图表现。 ☆设定功能： 在设定参数的界面中用户可自行设定激励源的相关模式或参数。 ◇自动（AUTO）或者手动（MANUAL）。 ◇采样燃料电池的片数（PCS）。 ◇设定电流（CUR） ◇起始频率（Start Frequency）、步进频率（Step Frequency）、截止频率（Stop Frequency）。
4105A接地电阻测试仪 作业指导书文件编号：___________________________ 版本：：____________________________ 受控状态：___________________________ 编写人：_____________________________ 审检人：_____________________________ 批准人：_____________________________ 2014年03月28日批准2014年03月28日生效 深圳市正方检测有限公司发布 第02章目录 第1章封面、批准页 (1) 第2章目录 (2) 第3章修改页 (3) 第4章接地电阻检测 (4) 第03章文件修改页
第04章接地电阻检测 一、目的： 检测电气设备接地装置的接地电阻大小，判别接地电阻是否符合相应的规范。 二、相关参数和注意事项 2.1测量范围为0--1999 Q; 2.2测量对地电压0-199.9V范围内； 2.3注意事项：移动电话等高频率器请勿在仪器旁使用。 三、按钮和配件说明 1、电阻档位选择开关：20 Q /200 Q /2000 Q /EARTH VOLTAGE 2、量程选择开关：RANGE
3、电源开关：POWER 4、锁定读数按钮：HOLD 5、测试按钮: 圆形黄色按钮( PRESS TO TES)T 6、P/C:探测线插口； 7、E:接地端口 &红色/绿色探测线：接P/C插孔 9、绿色探测线：接E端口 10、接地金属棒2 根 四、检测仪器使用方法： 4.1? 天气及检测现场要求 检测接地电阻避免在雷雨天、潮湿、雨后和温度过低的环境下进行，宜在每年的 4 月份前或10 月后进行 4.2 现场接地装置的测量准备 ( 1)接地测试点的确定(变配电室或大楼接地测试点有相应的接地装置标识) ，接地装置上无带电设备, 接地装置上测试点应作预先除去接地装置上防腐层、锈蚀层、绝缘层，裸露出导体，接地装置测试仪上夹钳与其接触良好。 (2)检测时红色探测线插入P,黄色线插入C,绿色线插入E; 红钱和黄线的夹具端夹住金属棒，两线沿相反方向拉伸至最长，将金属棒打入地下,尽可能将接地棒插入潮湿泥土中,若不得不插入干燥泥土,石子地或沙地中时,请将辅助接地棒插入部分用水淋湿, 使泥土保持湿润。若在混凝土上进行测量时,请将辅助接地棒放平淋水或将湿毛巾等放在接地棒上。 ( 3)打开电源按钮,将绿色探测线夹住测试点,先将选择开关调节至接地电压(EARTH VOLTAGE当，若显示屏显示电压值则表示系统中有接地电压存在，如果此数值超过10V, 需将接地设备断电,使接地电压下降后再测量。 (4)先从2000Q档开始，按下测试键，如果数值过小，再依200Q、20Q的顺序切换量程直至读数合适为止。 五、相关文件：(无) 六、执行日期
接地电阻测试仪操作规程 1 范围 适用于LK2678型接地电阻测试仪的操作和保养. 2 职责 各相关使用部门负责仪器的保养，点检，使用，保管. 3 日常点检和运行检查 3.1 日常点检 3.1.1 检查频率：每天一次. 3.1.2 检查内容：打开仪器开关，观察各指示仪显示是否正常，运行是否有杂音. 3.2 运行检查 3.2.1 检查频率：每天一次. 3.2.2 检查内容：按操作规程操作，将仪器两极夹住600mΩ电阻两端，按下启动钮，仪器报警表明仪器正常，不报警则仪器不正常. 3.3 记录：将点检和检查结果记录在《设备点检表中》. 4 操作步骤 4.1 将一起配备的一付（两组）测量线，红线组粗测量线，接入测试仪红色电流接线柱，红线组细测量线，接入测试仪红色电阻接线柱；黑线组粗测量线，接入测试仪黑色电流接线柱，黑线组细测量线，接入测试仪黑色电阻接线柱. 4.2 接通电源，打开电源开关，显示屏点亮. 4.3 将两组测量线的夹子夹在一起互相短路，将电流调节旋钮逆时钟旋至零位. 4.4 按下预置按钮，量程开关档选择在600mΩ档，再按下启动按钮，将电流值调节为25A. 4.5 调节报警预置调节器，将报警预置调节值设定为500mΩ. 4.6 按下复位按钮，将电流调节旋钮旋到零位，按下测试按钮，拿开两测试线夹. 4.7 将测试线夹一端夹在测试灯具的接地线上，另一端夹在灯具上的可触及金属部分. 4.8 按下定时开关，将定时设定为60s，按下开路报警按钮. 4.9 打开启动按钮，调节电流旋钮，将电流调节到25A，这时接地电阻值显示屏显示的数字为该灯具的接地电阻值. 4.10 观测时间60s，读取最小的值为该灯具的接地电阻值，单位mΩ. 5 注意事项 5.1 操作人员必须经过培训方可使用本设备 5.2 在测试过程中，不能随意调节其他按钮. 5.3 测试电流大于5A才能报警. 5.4 为保证测试稳定，建议使用交流稳压电源. 5.5 测试完毕后，须处于“复位”状态，方可取下接线. 5.6 测试过程中，操作人员禁止接触被测物.
MDX-600系列蓄电池检测仪 MDX-600系列蓄电池测试仪是20多年蓄电池测试仪开发，生产和销售经验与 不断技术创新的结晶，这些经验和创新来自于我们的客户，包括全球几乎所有汽 车厂的每家特约服务站。MDX-600系列蓄电池测试仪采用行业标准的蓄电池测试 电导技术，使蓄电池测试变得安全，快速，和简单。安全用于任何环境条件- 不 发热，不放电，无火花，特别是在客户面前快速和准确地测试蓄电池或电路系统 只需几秒简单，经过实践验证的用户界面彻底避免主观猜想修车和人为错误发生，每次都给出一个准确的分析结果。MDX-600系列是Micro-430，Micro-460， Micro-400XL和Micro-500XL蓄电池检测仪的升级版。 安全 可在任何地点使用，甚至在用户面前
快速 在数秒内对蓄电池和电路系统进行快速和准确的测试 简单 优化的用户使用界面，消除猜测以及人为错误的影响，确保每次测试分析的准确 产品特点： MDX-600系列蓄电池测试仪的先进功能包括： ●多种车辆应用类型，多种蓄电池类型，以及多种标定系统 ●背光大屏幕和完善的用户界面 ●内置打印机选项 ●可拆卸测试线设计 ●英文，中文，日文和韩文 可帮助： ●提高蓄电池和电路诊断的生产力而节省时间和金钱 ●减少顾客等待时间而提高顾客服务质量 ●主动测试蓄电池和电路系统而增加销售 ●提前发现潜在的车辆问题提高顾客满意度 适用车辆： 汽车、摩托车、船舶、割草机等园艺机器、Group 31、商用车辆4D/8D 适用蓄电池类型： 1、传统蓄电池 2、AGM 3、平板蓄电池 4、AGM螺旋蓄电池 5、Gel蓄电池 适用全球标定系统: 1、CCA, CA, MCA, JIS, SAE, EN, DIN, IEC 2、6V和12V蓄电池 3、24V充电系统测试 4、高级起动机和发电机测试(只有650 / 650P型) 5、快速起动机分析无需断开点火 适用全球标定系统: ●CCA, CA, MCA, JIS, SAE, EN, DIN, IEC ●6V和12V蓄电池 ●12 & 24V充电系统测试 ●高级起动机和发电机测试(只有650 / 650P型) ●快速起动机分析无需断开点火 ●高级菜单提示界面，实现快速充电系统分析 附加功能：

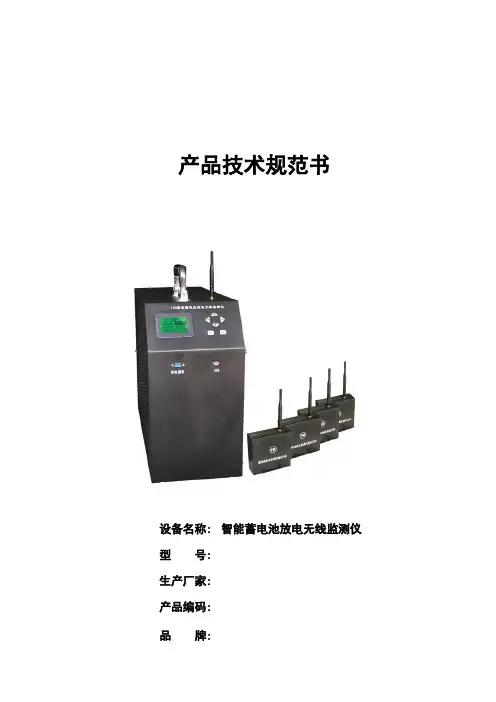

智能蓄电池检测仪 智能蓄电池检测仪是针对蓄电池组进行核对性放电实验、容量测试以及日常定期维护而设计。在蓄电池组进行恒流放电的同时，对单节蓄电池 (2V 、6V或12V)电压同时进行检测。集整组放电与单节检测为一体，在放电过程随时发现性能落后的蓄电池。功耗元件采用新型PTC，安全无污染、寿命长。整机外观新颖、体积小、重量轻、移动方便。微处理器控制，液晶显示、中文菜单，操作简单。同时配有功能完备的数据处理软件。各种参数一旦设定，自动完成整个放电检测过程，完全实现智能化。 主要功能与特点: ?微电脑控制：大屏幕液晶显示、中文菜单；实时显示各种检测数据（放电电流、电池组总电压、每节电池电压、放电时长、放电容量、启动时间，温度等），随时了解设备运行状态。 ?键盘操作：通过键盘设置各种放电参数及机器运行的各种指令。 ?电脑操作：通过笔记本电脑或计算机可以设置、提取，下传各种放电参数及机器运行的各种指令 ?自动保护：设定放电时长到、放电容量到；蓄电池组电压、单节电池电压低于设定的最低保护电压；负载连线出现异常等，自动停止放电并报警。同时自动记录停机方式。 ?掉电功能：在放电过程中如意外停电，自动保存所设置的放电参数和在放电过程所采集的各种数据，等来电后自动持续放电，各种放电数据连续存储，且不会对设备造成损坏。
?数据采集：放电开始以较快的频率自动采集存储各种数据（采集周期可以自行设定）从而便于对蓄电池组及每节蓄电池性能的分析。 ?数据处理：检测存储的各种数据可通过RS232口（也可以是485口）或U盘上传计算机，经专用软件（随机配置）进行处理，生成各种直观反应蓄电池组及每节蓄电池性能的曲线、柱图、报表，并可放大、查询、打印等。?高温报警：当机内温度过高时，自动报警。 ?监测功能：在放电中可通过笔记本电脑或计算机随时提取各种数据，监测放电情况。 ?修正功能：对电压、电流值无论在放电前或放电过程中都可进行修正（校验）。 ?数据存储：可自动连续存储多次放电数据、关机不丢失。 ?功耗元件：采用新型PTC，安全无明火、寿命长、体积小、重量轻、无污染。 ?U盘的应用：使数据转存变的更加方便，快捷。 ?性能稳定：轴流风机、IGBT单管 ,新型PTC(功能元件)的应用以及出厂时的严格检验、老化,使整机的性能非常稳定,经久耐用。 ?便携灵活：机器底座配有四个耐冲击脚轮,二侧配有提手,使机器在使用或移动上都非常方便。 ?操作方便：蓄电池引入接线及负载开关位于机箱左侧、工作电源、RS232、USB 等接口位于机箱右侧，操作面板、液晶显示屏、倾斜位于机箱顶端，操作起来相当方便。
电池功能测试仪说 明书 1 2020年4月19日
（JX-08）电池功能测试仪说明书 一.功能简介 本测试仪共有3个功能菜单,在测试仪的显示屏幕上显示为: [测试模式选择] 综合测试 容量测试 识别代码 1. 综合测试: A. 测试电池种类: 锂电, 镍氢, 镍镉。 B. 测试电池电压：2.4V, 3.6 V, 4.8V, 6.0V, 7.2V。 C. 标称电压为3.7V的电池等同于3.6V；标称电压为7.4V的电 池等同于7.2V。 D. 测试时间根据所选项目不同大约需要0.8-1.5秒。 2．容量测试： A. 测试电池种类: 锂电, 镍氢, 镍镉。 B. 测试电池电压：2.4V, 3.6 V, 4.8V, 6.0V, 7.2V。 C. 测试项目：电池的总容量，平台容量，过充保护电压，过放保 护电压，短路及过流保护。 D.测试时间根据电池型号及设置不同大约需要1-3小时。3．识别代码：可读出摩托罗拉系列手机电池内的代码，64+1024位。 二．测试步骤说明
开机后显示可供选择的三项菜单，经过“▲”“▼”键选择需要进行的测试项目,按“ENT”键进入测试功能。 1. 综合测试： 选择此功能后,进入“参数设置”: [参数设置] 电池类型: 锂电 电池电压:3.6V 识别端子:R1/R2 1. 1.设置说明: 经过按键“▲”“▼”选择需要设置的项目。 电池类型:指电芯的类型。经过按键“” - 3 - 2020年4月19日
“”循环翻滚选择，可选择 为“锂电”“镍氢”“镍镉” 电池电压:指电池的标称电压值。经过按键“” - 4 - 2020年4月19日
SC- XNZ型蓄电池内阻测试仪 技术使用说明书 保定双成电力科技有限公司
目录 一、蓄电池内阻测试仪简介 ........................................................................................................... (3) 1. 说明 (3) 2. 外观示意图 (3) 2.1包装和附件 (3) 2.2主机部件 (3) 3. 主要功能特点 (4) 4. 使用环境 (4) 5. 技术指标 (4) 二、蓄电池内阻测试说明 (5) 三、蓄电池内阻测试使用方法 (5) 1. 准备 (5) 2. 目视检查 (5) 3. 注意事项 (6) 4. 测试 (6) 4.1 主菜单 (6) 4.2 单节电池测量 (6) 4.3 整组电池测量 (7) 4.4 连接电阻测量 (7) 4.5 数字电压表 (8) 5. 测试数据管理 (8) 5.1 整组数据查询 (8) 5.2 整组数据分析 (8) 5.3 单节数据查询 (8) 5.4 数据写入u盘 (8) 5.5 删除单节数据 (9) 5.6 删除整组数据 (9) 6. 仪表系统管理 (9) 6.1 整组参数设置 (9) 6.2 自定义内阻 (9) 6.3 仪表校零 (10) 6.4 电压校正 (10) 6.5 选择语言 (10) 6.6 辅助参数 (11)
一、蓄电池内阻测试仪简介 1. 说明 本技术使用说明书为SC-XNZ型蓄电池内阻测试仪的使用指南,请在操作使用前仔细阅读本说明书。. 2外观示意图 2.1包装和附件 2.1.1手提箱1个； 2.1.2蓄电池内阻测试仪主机1台； 2.1.3测试线(含测试钳)1条； 2.1.4充电器1个； 2.1.5u盘1个； 2.1.6光盘1张； 2.1.7蓄电池内阻测试仪技术使用说明书1本； 2.1.8DS-216数据分析管理系统用户手册1本； 2.1.9合格证1张； 2.1.10装箱单1张. 2.2主机部件 2.2.1 USB接口:用来通过u盘上传测试数据和下载参数； 2.2.2 测试接口:连接测试夹具； 2.2.3 充电接口:连接充电器； 2.2.4 LCD：192*64显示屏； 2.2.5 键盘:共18个按键。定义如表一。 表一键盘功能一览表 分类符号功能 数字键0 1 2 3 4 5 6 7 8 9 1.快速选择选项。 2.输入数字。 方向键▼▲ 1.上下移动光标选择选项。 2.在某些页面可执行翻页功能。?? 1.改变数值或数位。 2.在某些页面可执行翻页功能。 特殊键 [Enter] 1.确认当前选择。 2.确认当前输入。 [Back] 1.退出或者返回上一级。 2.中断当前工作。 [POWER] 电源开关,每次按下依次打开/关闭电源。[LIGHT] 背光开关, 每次按下依次打开/关闭背光。 3. 主要功能特点 可对蓄电池内阻进行测试； 可对蓄电池电压进行测试； 可以对连接板接触电阻进行测试并自动报警；
文件名称 接地电阻测试仪作业指导书 发行日期 2020-06-05 修订控制 序号 修改内容简述 负责人 发行日期 A/0 新版制定 黄文飞 2020-06-05 编制部门 品质部 编制日期 2020-06-05 审核/执行部门 (主管或相关部门 负责人) ■研发部 生产部 业务部 仓储部 财务部 ■品质部 采购部 人事行政部 制定 黄文飞 审核 黄文飞 批准
文件名称接地电阻测试仪作业指导书发行日期2020-06-05 1.目的 为规范接地电阻测试仪的测试方法和判定标准而制定本规范。 2.适用 该规范适用本公司所有电子元件,电气及生产成品的试验方法和判定标准。 3.定义 无 4.职责 4.1 操作员：仪器之使用与日常保养，仪器之测试与管理。 4.2每年至少要仔细检验和校验一次，以保证操作员的安全和仪器的精确性。 5.仪器说明 5.1前面板结构 说明: 1 启动指示 2 上限设置键 3 时间设置键 4 显示屏 5 多功能键（▲） 6 确认键 7 电流调节旋钮 8 带灯启动按钮 9带灯复位按钮10电源开关11商标12功能键 13多功能键（▼）14功能键15下限设置键16远控端 17测试端 前面板说明: 1.此灯亮时表示仪器处于测量状态。 2.按此键进入电阻上限设置。 3.按此键进入测试时间设置。 4.VFD荧光显示屏，显示仪器各项参数。 5.多功能键，用于打开或关闭讯响，在上下限及时间设置时按一下数字加1。 6.确认键，按此键确认参数设定，并退出设置状态。 7.电流调节旋钮，顺时针旋转，电流增大。 8.启动开关绿色的瞬时接触开关内含测试通过（PASS）指示灯。 其功能为;作为测试电流输出的起动开关。在待测物通过测试时，这个绿色指示灯会亮。 9.复位开关红色的瞬时接触开关内含测试失败（FAIL）的指示灯。其功能为： 在设定模式时，作为离开设定模式的开关；在测试进行时，可以作为中断测试的开关在测试结束时，
仪器控制面板 ?（1）电压显示窗口：测试电压设定值显示，单位为V。（2）量程显示窗口：显示当前量程段。 ?（3）测试值显示窗口：测试的绝缘电阻值，显示4位有效值。（4）单位指示灯：显示当前电流及阻值单位。 ?（5）分选指示灯：NG指示灯:不合格指示灯，低于设定值时亮，G00D灯：正品指示，测试值高于上限时亮。 ?（6）设定/确认键：设定:进入设定状态，上下键选择功能；确认：进入修改或设定状态完毕确认退出。 ?(7)自动键：量程自动/手动切换按键，指示灯亮表示当前是量程自动状态，在测量时自动切换量程，否则在测试中使用上下键切换来改变量程。（8）清零键：放电状态时，对仪器开路清零校正。（9）放电键：测试返回放 电状态 ?（10）R/I测试键：放电状态或设定状态下进入测试状态。测试状态下切换电阻/电流显示。 ?（11）接地端：接地屏蔽端。（12）测试“-”端：电压输出端。（13）测试“+”端：采样输入端。 ?（14）高压警示灯：提示当前“-”端有电压输出。（15）仪器电源开关。各参数设定及操作步骤 ? 1.检查仪器电源插头接插良好后，打开仪器面板的电源开关，预热5—10分钟。 ? 2.根据检验文件要求，设定相关的测试参数，步骤如下：
(1)1.VOL电压设定：在电压项1.VOL上按动“设定/确认”键，进入电压设定子菜单。此时通过“∧”、“∨”键调整所需的电压值，共10档（10～1000V）。按动“设定/确认”键设定完成，电压值将自动保存并返回菜单。 (2)电阻上下限设定：在极限2.LO或3.Hi上按动“设定/确认”键，进入设定状态。此时通过“〈”、“〉”键可左右移动选择位数和小数点，按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。设定好后按“设定/确认”键，仪器将自动保存设定参数。 (3)充电时间设定：可根据需要设定充电时间（一般为10S以内），如不需定时请设为000 (4)蜂鸣开关设定：在5.bep上按动“设定/确认键”进入蜂鸣设定。可根据需要选择：NG(测试不合格时报警)GOOD(测试合格时报警)，OFF（蜂鸣开关处于关闭）。 ? 3.参数设定完成后对测试仪器进行开路清零，具体步骤如下： （1）在放电状态下插上“+”端测试线，开路并将测试线悬空（“-”端测试线取下）。 （2）按“清零”键，电压显示窗口显示开路信息，测试值显示窗口显示当前量程的零值，此时按动“∧”、“∨键可选择其它量程的零值。 （3）再次按动“清零”键，开始对各量程逐一清零，清零成功显示“PASS”字样。清零失败时显示”FAIL”(当零值大于1mV时清零失败，主要原因应为未开路或测试线不标准造成，检查后重试)。 （4）清零完毕后各量程的零值自动保存，并返回放电状态。 ? 4.进入测试：请按照图示方法连接被测件（带极性的被测件一定要按照正负极连接） ? 5.按动“测试”键即进入测试状态或在测试类别――阻抗或电流间切换。 ? 6.测试完成后按动“放电”键，仪器对被测件放电，同时高压指示灯熄灭，放电完成，此时方可取出被测器件。
蓄电池充放电测试仪产品手册 《通信电源维护规程》要求：所有阀控式铅酸（VRLT）蓄电池要定期进行核对性放电试验和容量试验。 目前存在的问题：在通信重要机房蓄电池维护测试工作中，由于缺乏合适的蓄电池测试仪表，及安全问题无法根本保证，各基层运营商无法对中心机房蓄电池组进行必要的测试。 现在解决新办法：BCLT可以让蓄电池组对通信设备直接在线大电流放电，并从各个环节解决了放电过程安全问题，BCLT填补了重要机房48V蓄电池组维护工具的历史空白。 一、主要功能 1、全在线恒流放电功能：将BCLT串联到放电的蓄电池组中，提升被测蓄电池组的总电压，让蓄电池组全在线对通信设备放电（供电），在保证安全的前提下有效的测量蓄电池容量。 2、全在线智能充电功能：放电完成后，自动启动延时，降低电压，让整流器对蓄电池组充电，充电电流，充电时间可调。 3、全在线单体电压监测记录功能：利用无线传输技术的单体电压监测记录模块，可以在线实时监测蓄电池组放电过程及充电过程的单体电压变化，有效预防电池组过放电及过充电。 4、剩余容量分析功能：在线监测电池放电5-10分钟，即可以分析出每节电池的剩余容量，在做30%-40%线核对性放电试验结束时，可以直观的知道各单体电池的剩余容量。 5、离线充放电监测等多种功能：一台设备可完成多种测试要求。 6、实时中文LCD显示功能：工作状态、充放电总电压、充放电电流、充放电时间、充放电容量、单体电压、最高单体电压、最低单体电压等内容，界面直观简洁。 7、外部接点功能：对放电完成、充电电压过高或其他警报均提供输出接点以方便对其他设备做适当处理。 8、具有智能扫描周期设定功能，能根据需要设定各种不同的扫描周期，取得完整的测试数据。 9、节能功能：BCLT是让蓄电池组直接对通信系统自身负载放电（供电），利用系统自身整流器充电，测试过程不浪费电能，不产生热量，节能环保。 10、安全保证功能：通过无缝连接技术将被测试电池组与BCLT-500设备串接，在放电过程中，如果市电中断，主机自动停止对电池充放电，并把电池组自动接上系统。保证该蓄电池组始终处于安全在线状态。 二、产品型号及规格 BCLT-500 ：适用于48V蓄电池组，容量小于500AH BCLT-1000：适用于48V蓄电池组，容量小于1000AH BCLT-1500：适用于48V蓄电池组，容量小于1500AH BCLT-2000：适用于48V蓄电池组，容量小于2000AH BCLT-3000：适用于48V蓄电池组，容量小于3000AH BCLT-3860：适用于UPS蓄电池组，容量小于1000AH 三、产品特点 全在线蓄电池充放电设备BCLT可以选配同时监测两组电池的无线监测模块，每组24节，以拓展BCLT的在线监测功能。
电池功能测试仪说明书
————————————————————————————————作者：————————————————————————————————日期：
（JX-08）电池功能测试仪说明书 一.功能简介 本测试仪共有3个功能菜单,在测试仪的显示屏幕上显示为: [测试模式选择] 综合测试 容量测试 识别代码 1. 综合测试: A. 测试电池种类: 锂电, 镍氢, 镍镉。 B. 测试电池电压：2.4V, 3.6 V, 4.8V, 6.0V, 7.2V。 C. 标称电压为3.7V的电池等同于3.6V；标称电压为7.4V的电池等同于7.2V。 D. 测试时间根据所选项目不同大约需要0.8-1.5秒。 2．容量测试： A. 测试电池种类: 锂电, 镍氢, 镍镉。 B. 测试电池电压：2.4V, 3.6 V, 4.8V, 6.0V, 7.2V。 C. 测试项目：电池的总容量，平台容量，过充保护电压，过放保护电压，短路及过流保护。 D.测试时间根据电池型号及设置不同大约需要1-3小时。 3．识别代码：可读出摩托罗拉系列手机电池内的代码，64+1024位。 二．测试步骤说明 开机后显示可供选择的三项菜单，通过“▲”“▼”键选择需要进行的测试项目,按“ENT”键进入测试功能。 1. 综合测试： 选择此功能后,进入“参数设置”: [参数设置] 电池类型: 锂电 电池电压:3.6V 识别端子:R1/R2 1. 1.设置说明: 通过按键“▲”“▼”选择需要设置的项目。
电池类型:指电芯的类型。通过按键“” “”循环翻滚选择，可选择为“锂电”“镍氢”“镍镉”
绝缘电阻测试仪操作规程步骤和使用方法 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】
仪器控制面板 （1）电压显示窗口：测试电压设定值显示，单位为V。（2）量程显示 窗口：显示当前量程段。 （3）测试值显示窗口：测试的绝缘电阻值，显示4位有效值。（4）单 位指示灯：显示当前电流及阻值单位。 （5）分选指示灯：NG指示灯:不合格指示灯，低于设定值时亮，G00D 灯：正品指示，测试值高于上限时亮。 （6）设定/确认键：设定:进入设定状态，上下键选择功能；确认：进入修改或设定状态完毕确认退出。 (7)自动键：量程自动/手动切换按键，指示灯亮表示当前是量程自动状 态，在测量时自动切换量程，否则在测试中使用上下键切换来改变量 程。（8）清零键：放电状态时，对仪器开路清零校正。（9）放电键： 测试返回放电状态 （10）R/I测试键：放电状态或设定状态下进入测试状态。测试状态下 切换电阻/电流显示。 （11）接地端：接地屏蔽端。（12）测试“-”端：电压输出端。（13）测试“+”端：采样输入端。 （14）高压警示灯：提示当前“-”端有电压输出。（15）仪器电源开 关。 各参数设定及操作步骤 1.检查仪器电源插头接插良好后，打开仪器面板的电源开关，预热5— 10分钟。 2.根据检验文件要求，设定相关的测试参数，步骤如下：
(1)电压设定：在电压项上按动“设定/确认”键，进入电压设定子菜单。此时通过“∧”、“∨”键调整所需的电压值，共10档（10～1000V）。按动“设定/确认”键设定完成，电压值将自动保存并返回菜单。 (2)电阻上下限设定：在极限或上按动“设定/确认”键，进入设定状态。此时通过“〈”、“〉”键可左右移动选择位数和小数点，按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。设定好后按“设定/确认”键，仪器将自动保存设定参数。 (3)充电时间设定：可根据需要设定充电时间（一般为10S以内），如不需定时请设为000 (4)蜂鸣开关设定：在上按动“设定/确认键”进入蜂鸣设定。可根据需要选择：NG(测试不合格时报警)GOOD(测试合格时报警)，OFF（蜂鸣开关处于关闭）。 3.参数设定完成后对测试仪器进行开路清零，具体步骤如下： （1）在放电状态下插上“+”端测试线，开路并将测试线悬空（“-”端测试线取下）。 （2）按“清零”键，电压显示窗口显示开路信息，测试值显示窗口显示当前量程的零值，此时按动“∧”、“∨键可选择其它量程的零值。 （3）再次按动“清零”键，开始对各量程逐一清零，清零成功显示“PASS”字样。清零失败时显示”FAIL”(当零值大于1mV时清零失败，主要原因应为未开路或测试线不标准造成，检查后重试)。 （4）清零完毕后各量程的零值自动保存，并返回放电状态。 4.进入测试：请按照图示方法连接被测件（带极性的被测件一定要按照 正负极连接） 5.按动“测试”键即进入测试状态或在测试类别――阻抗或电流间切 换。
R LDY-TEST108 便携式防雷器测试仪上海雷尔盾电气有限公司 Shanghai LERDN Lightning Protection Co.,Ltd.
使用防雷器测试仪的必要性 2.测试防雷器的导通电压,客户可以根据系统要求选择合适的防雷器, 更能准备的构建防雷系统. 1.测试防雷器的老化程度与好劣,可以及时排除雷击隐患 由于老化导致防雷器烧毁 690V 风能电压 380V 电压 市电12V、24V、48V 电太阳能 压 防雷器随着使用时间都会有不同程序的老化,如果老化程度严重,不及时排除,会失去防雷功能,并影响系统正常运行. 常见的电源系统 选择导通电压过高的电源防雷器,则不能有效的保护设备；选择导通电压过低的防雷器,则会直接烧坏防雷器,或造成断路器跳闸致系统不能正常运行.
常见的信号系统 电话线:最高电压110V 网线:最高电压5V 视频线:最高电压12V 选择导通电压过高的信号防雷器,则不能有效的保护设备；选择导通电压 过低的防雷器,会影响系统正常,如电话机有很多噪音,计算机网络时断时好, 视频图像模糊.
LDY-TEST108 测试仪特点 2.操作简单,维护方便，非专业人员都可以操作及维护， 适合用于物业公司对防雷器的维护。 (尺寸图) 1.试品类型按钮 防震塑料包装箱 2.测试按钮 测试仪只有两个操作按钮 1.体积小,便于携带,适合工程现场使用
技术特性 1、工作电压：DC9V/5号干电流（4只） 2、测试电流: 1mA ； 3、测试电压范围:0~1000V 4、测试限压型元器件（A档)漏流值范围：0～200uA 5、测试开关型元器件（B档）电压上升速度：200V/S±5%； 6、精度：±0.5% 产品面板功能说明 四位数码液晶显示 可以显示导通电压 以及漏电流 试品类型键 A档:测试电压限制型SPD B档:测试电压开关型SPD 测试键 连接被测SPD,选择正确的试品类型再按测试,听到"嘀"的声音,显示的电压就是导通电压.若是A档,显示导通电压后,再显示漏流值测试线 针式测试头夹式测试头
