输电线路施工作业措施示范文本
使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
输电线路施工作业组织措施、技术措施、安全措施编
制
20xx年10月
引言
根据国网公司《电力安全工作规程线路部分》规定：
对危险性、复杂性和困难程度较大的作业项目，应编制保
证安全的组织措施、技术措施、安全措施（简称施工作业
方案），经批准后执行。不同作业项目其批准部门也不
同，目前主要有二个层次，一个是局一级，另是基层单
位。批准人一般是分管生产领导或总工程师。
引言
线路施工作业工作包括：线路停电作业、带电作业、大修项目工程、技术改造项目工程、立塔、架线、搭设跨越架等。线路作业工作具有点多、面广、施工复杂、难度大、风险多的特点，不确定因素多，同时安全与质量要求不降低。为此，认真编制符合实际的施工作业方案是确保线路各项作业顺利进行的保证，是确保作业质量的有效手段，是确保安全的重要前提。
第一节、概述
三大措施应视其所实施的场合、设备不同而有所不同，甚至在组织措施和技术措施、技术措施和安全措施之间有所交叉，但所制定的三大措施及其具体要求实施之后，应做到能全方位保证施工、作业过程中人员及设备的安全，这是制定三大措施的最终目的。
一、组织措施
包括组织机构及工作过程中必须遵守的各项规章制度。
1)根据现场施工的具体情况进行人员分工，指明专责人员。2）组织施工人员了解检修内容、停电范围、作业方法和质量工艺标准。3）制定安全措施，明确作业人员及监护人。
第一节、概述
1、组织机构是将与工作有关的人员、部门组织起来，合理分工、明确配合，在统一指挥下共同保证安全、优质、高效地完成任务。
2、组织机构应明确负责人、成员及各岗位的分工、职责和工作流程。确保在进行工作时，凡是有人负责、协调一致、工作有序。
3、组织措施中的各项规章制度，规定了工作的程序
及各专业、各部门间相互协调、相互抑制的条件和要求。如安规规定了6条保证安全的组织措施：
第一节、概述
a、现场勘察制度；
b、工作票制度；
c、工作许可制度；
d、工作监护制度；
e、工作间断制度；
f、工作终结和恢复送电制度。
二、技术措施
包括有针对性提出必须执行的有关规程制度（含工艺要求）的条款和必须实施的具体技术措施二类。
必须执行的制度：如制定的施工作业指导书、检修管理制度、操作程序等。
实施具体的技术措施：如安规中的保证安全的技术措施为停电、验电、装设接地线、使用个人保安线、悬挂标示牌和装设遮栏。
第一节、概述
三、安全措施
根据不同场合有不同的内容，其主要分三类。
1、在工程、作业的三大措施中，安全措施主要是指大的方面。如应执行二票三制的有关内容，作业人员正确使用防护设施、佩带安全防护用品、动火作业要求、施工作业范围、安全监督、作业前的安全培训，等等。
2、施工作业前必须执行的具体安全措施。如电力线路第一种工作票必须执行的安全措施是：拉开开关、刀闸，在工作范围两端装设接地线。
第一节、概述
3、施工作业中人员应执行安全措施。如保持对带电设备的安全距离，工作中的一般监护及专职监护要求等。
四、危险与危险点
编写三大措施就是要制定科学合理的作业方法、控制作业过程中的危险，杜绝人员伤害事故和设备受损事故的发生。因此，做好危险分析是关健。
1、危险，所谓危险就是指能导致发生事故的既有或潜在的条件。危险分为四个等级：第一类，恶性的，这类危险的发生会导致恶性事故的发生，造成重大设备损坏或人员死亡；第二类，严重的，这类危险的发生会导致设备严重损坏或人员严重伤害；第三类，轻度的这
引言
类危险的发生会导致人员轻度伤害或设备损坏；第四类，轻于第三类中的轻微受伤或设备的轻微损坏，这类可以忽略。
2、危险点。所谓危险点就是事故的多发点、易发点、设备隐患的所在点和人的失误潜在点，是一种诱发事
故的隐患。作业中的危险点是指在作业中有可能发生危险的地点、部位、场所、设备、工器具等。
五、三措要求
对危险性、复杂性和困难程度较大的作业项目，应编制组织措施、技术措施、安全措施（简称三措一案）三措一案一般应包括工作线路概况或工程概况、编制依据、工作内容、组织分工、技术要求（含设备现存缺陷和消缺要求）、工程施工进度安排及设备停役状态、大型工器概述
具配置、安全注意事项、作业危险点分析及预控、文明施工事项等。
六、危险性、复杂性和困难程度较大的作业项目主要有：
1、杆塔分段吊装、杆塔分解组立工作。
2、立、撒杆塔放、换导地线等重要施工项目。
3、新建线路或主干线路重要的改造工程。
4、由多个班组或由外单位协同施工的大型工程项目。
5、本单位第一次新开展的复杂、危险的施工工程。
6、多回紧凑型杆塔线路上的等电位带电作业。
7、更换铁塔主材、水泥杆段施工作业。
第二节措施编写步骤
一、三措一案流程
接受任务→资料准备→现场勘察→方案编写及修改→方案会签→方案审核→方案批准→作业前的交底→执行
二、现场勘察的要求与内容
1、现场勘察要点：应查看现场检修作业需要停电的范围、保留的带电部分和作业现场的条件、环境及其它危险点。由工作票签发人组织，具体有如下内容：
（1）现场施工作业环境条件是否安全。（2）工作地段邻近和交叉跨越带电线路情况和各条线路的来电侧情况
（电源端）。（3）工作地段线
现场勘察的要求与内容
路交叉跨越铁路、航道、公路、广播线、通讯线、建筑物等情况。（4）用户双路电源（开关站双路电源）、并网小水电、自备电源倒送电的可能性。（5）低压电源倒送电的可能性（对容易发生私拉乱接地段特别要引起注意）。（6）同杆架设多回线路的停电范围、安全措施和安全措施布置时的安全措施。（7）交叉、邻近平行高压线路感应电压情况。（8）旧设备改造拆旧时的安全注意事项。
2、内容：作业点的位置、周边情况、交跨情况、杆塔情况、地形、拍照、画简图。
第二节、施工方案编写步骤
三、资料准备
1、原始资料：设计资料、设计变更文件、施工记录、竣工资料、竣工图等。
2、线路检修试验和设备更动资料：线路设备大、小修记录和检修报告、运行日志、缺陷记录、各种预防性检测记录、异常障碍和事故记录等。
3、施工工器具和安全工器具：检查工器具和安全工器具是否符合相关规定要求、是否配套齐全、性能是否可靠，确保合格好用。
第二节、施工方案编写步骤
四、作业班组及人员确定
根据作业特点及作业人员技术特点，确定作业工作负责人、工作监护人、主要作业人员、相关部门联系人（如跨公路等），并进行作业人员、作业班组的承载力分析。
五、危险点分析
对该作业项目（工程）所存在的危险性类别、发生条
件、可能产生的情况和后果等，进行危险性的分析并找出危险点，制定周密、可靠的措施手段，防止危险点发展成为事故。
六、施工方法确定
第二节、施工方案编写步骤
根据工作任务及现场环境选择主要作业（复杂作业）的施工方法，配备施工工器具，明确作业流程，质量管控关健点。如组立铁塔作业，明确施工方法是内悬浮扒杆进行组立铁塔，质量要求是塔材变形符合规范规定、铁塔螺栓紧固满足规程规定等。
七、收集相关规程制度
除了国网公司电力安全规程外，因根据作业性质，收集并查阅于本次作业相关的其它安全管理规定、技术规程和质量标准以及相关的作业指导书、作业指导书执行卡。如验收规范、现场检修规程等。
(此文档为word格式，下载后您可任意编辑修改！) 项目管理实施规划报审表 表号：DJB-A4-01 工程名称：农十四师2010年中央投资农网完善工程35KV及以下项目 编号：
本表一式份，由承包单位填报，建设管理单位、项目监理部各一份，承包单位存份。农十四师2010年中央投资农网完善工程35KV及以下项目 项目管理实施规划 施 工 组 织 设 计 建设单位：四川强波电力工程有限公司 2011年8月23日
施工组织设计目录 第一章、施工技术方案〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃2页-32页第二章、施工机械设备投入〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃32页-34页第三章、劳动力安排计划及其保证措施〃〃〃〃〃〃〃〃〃35页-36页第四章、材料（周转材料）投入计划〃〃〃〃〃〃〃〃〃〃〃36页-45页第五章、管理人员投入〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃45页 第六章、施工进度计划（分部分项进度计划）〃〃〃〃45页-48页第七章、质量安全文明施工保证措施〃〃〃〃〃〃〃〃〃〃〃49页-73页第八章、技术难点及相应解决方案〃〃〃〃〃〃〃〃〃〃〃〃〃73页-83页
农十四师2010年中央投资农网完善工程 35KV及以下项目（输变电施工） 施工组织设计 第一章、施工技术方案 一、工程概况 本工程为农十四师2010年中央投资农网完善工程35KV及以下项目（输变电施工），主要施工内容含铁件、铁塔及地脚螺栓，金具及绝缘子，户外一次设备，综合自动化系统等，此外，本工程含铁塔基础施工（基础材料水泥、钢筋等由施工方购臵）、铁塔组立、扩建35kV 卡塔格孜变电气设备安装施工和土建施工等。 1、设计范围及规模 本工程为新建皮山农场110kV变电所至皮山农场35kV（卡塔格孜）变电所35kV送电线路工程，首端为皮山农场110kV变电所，终端为皮山农场35kV（卡塔尔孜）变电所，全线总行8.648km，单回供电，导线型号为LGJ-9515，避雷线选用（GJ-35）1×7-7.A-GB（非全线架设）。 2、路径及自然情况 本线路为新建35kv送电线路，首端为新建皮山110kv变电所35kv 出线间隔西起第二间隔。 线路垂直西起第二间隔出线，终端杆距西起第二间隔25米。 皮山农场35kv变电所的现状为35kv进线间隔一回，至皮山县110kv变电所；本次扩建一回35kv间隔，为本线路使用间隔（西起第二间隔）。 送电线路总长8.648km，线路从新建皮山110kv变电所35kv间隔西起第二间隔出线，垂直门型架向西南方向行0.967km至JD1线路右转26°39′19″，此段路径消漠化比较严重（属于半流动性沙漠）；
施工作业安全防范措施示 范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
施工作业安全防范措施示范文本 使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1.零小施工作业 中修车间人员到现场作业时，必须随身携带经安全、 技术科批准并由主管段长审批的施工安全措施。并与现场 人员取得联系，说明施工影响范围和配合事宜。现场人员 承担作业安全防范、质量监督责任，发生问题承担同等责 任。 2.天窗修作业 ⑴天窗修内施工措施审查规定 ①车间组织的天窗修内检修作业每次制定天窗修检修 作业组织及安全控制措施。 ②车间负责组织的天窗修内施工，由车间针对每项施 工制定详细的施工组织及安全措施，经技术科、安全科审
查、主管生产副段长批准后方可施工。 ⑵天窗作业前的准备工作 ①天窗修负责人必须在天窗修前一天与有关车站核实次日维修天窗计划，核对作业内容和人员分工，做好材料、工具准备，倒换配线及电缆的作业必须事先对配线和图纸进行核对，对配线编组或标记，一人写实、一人复核，并绘制作业配线图，遇有动换器材的作业项目时要准备好应急备品。同时参加车站组织的次日施工例会，参加例会人员不得擅自答应缩短通信作业时间和扩大配合外单位作业影响范围。 ②天窗修开始前2小时负责人要召集所有参与作业人员召开天窗修前例会，依据天窗修计划向作业人员布置作业时间、作业内容、人员安排、作业标准、安全注意事项及作业后检查试验项目，车间负责组织的每次天窗修内施工将会议内容记在车间的《施工例会记录簿》内，工区负
施工方案 一施工准备 为确保顺利完成此项工程，在保证安全措施，组织措施，技术措施的基础上，施工前做到人员整齐，机械、工具性能良好，能够按时进入施工现场，做好充分准备，制定此方案。 1. 施工技术和资料准备 利用微机信息处理系统编制工程施工资料，对变电所的工期、安全、质量、资金、统计、人力资源等进行总体策划，科学、合理地编制工程进度计划，保证工程施工进度计划的合理性、有效性、实用性。 根据业主招标的要求，考虑图纸出图时间、业主供货设备与材料到场时间，编制详细的工程施工进度计划，合理安排工期及各项施工资源。组织人员熟悉、审核施工图纸和有关的设计资料，学习并掌握施工验收规范、有关技术规定及招标文件中的有关规定，对施工中可能出现的问题进行预分析，做好预防。 建立健全各项管理制度，严格执行国家有关现行的规程、规范。 为确保本工程质量优良级目标的实现，必须对职工进行各种形式的培训学习，提高职工综合素质，具体安排由公司教育、安监、质保、技术处负责，培训项目有： 安全技术岗位培训； 测量、分坑技术培训； 混凝土施工培训； 焊工、起重工培训； 杆塔组立培训； 导、地线展放培训 导线压接培训； 附件安装培训； 线路保护调试培训。
根据工程设计特点，编制、补充、完善各分项工程施工作业指导书或安全技术措施，保证各分项工程施工前技术措施审批完毕，发放到施工人员手中。 主要施工安全技术措施 技术交底 1）工程部部长负责组织技术、质量、安全等有关部门参加，由项目总工程师负责对整个工程施工、各分部分项工程、特殊和隐蔽工程、易发生质量事故与工伤事故的关键部位对所有施工人员进行技术交底工作。技术交底的主要内容包括：图纸交底、施工组织设计交底、设计变更和洽商交底、分项工程技术交底。 2）技术交底采用三级制，即项目总工→职能管理部门→施工班组。技术交底以口头和书面形式进行，要求细致齐全，并结合具体操作部位、关键部位的质量要求及操作要点等项进行交底。必要时工序开工前应进行样板工程施工，邀请业主、监理、设计等有关单位参加，以使今后施工走向统一化、标准化。 3）将本工程施工中使用的技术标准、规程、验收规范、管理规定、安全技术措施及施工质量记录，按受控文件发放给有关人员，确保在施工现场使用有效版本。 2. 材料供应准备
目录 一、工程概况及特点 1、概况 2、工程承包范围 3、工程特点 二、施工现场组织 1、工程项目部组织机构及人员分工 2、拟投入主要施工设备和试验、检验仪器设备3施工现场项目部布置 三、施工方案 1、施工准备 2、施工人员进场的培训教育 3、主要施工技术准备 4、主要工序和特殊工序的施工方法 5、技术要求 四、施工综合进度及保证工期措施 1、投入的劳动力 2、综合进度计划 3、施工资源计划 4、施工进度计划分析 五、质量目标、质量保证体系技术组织措施 1、质量方针目标 2、质量管理有关人员主要质量管理职责 3、质量管理的措施 4、质量保证技术措施 5、质量监督、检查大纲 六、安全目标、安全保证体系及技术措施 1、安全管理目标 2、各部门人员的安全职责及安全管理 3、安全管理制度 七、环境保护和文明施工 1、环境保护 2、加强施工管理、严格保护环境 3、文明施工的目标、组织机构和实施方案 八、计划统计和信息管理 1、计划、统计报表的编制与传递 2、信息管理
一、工程概况及特点 1.概况 从110kV天池变电站出一回35kV线路至35KV罗安线4#转角π杆，线路最终形成110kV天池变至35kV大堰变35kV线路（简称35kV池大线），线路长度。跨越交叉：220V。380V12次，通信线及光缆2次，35kV电力线路1次，10kV配电线路4次，铁路1次，公路及乡村道6次，渠、沟、湖堰2次 2、工程承包范围：新建35kV池大线：从110kV天池变电站35kV池大线穿墙导管开始，至35kV罗安线4#转角杆,与罗安线最终形成池大线。导线采用JL/G1A-150/25（根数26/7），地线采用GJX-35(1×，电缆采用 ZC-YJV62-26/35kV -1*185(不锈钢带铠装)，线路全长。共有杆塔30基，其中新立砼杆28基，2基杆塔利旧。保留原35kV罗安线1#-4#杆之间杆塔、线路，4#杆处与原线路可靠断开。新建线路铁塔不油漆，其余铁附件均应进行防腐、油漆处理，喷刷新线路名称，杆号及相序（喷刷标准以运行部门要求为准，包括35kV罗安线全部杆塔）。电杆组立，杆坑、拉线坑、开挖、砌筑、回填，汽车、人力运输材料，导线架设、附件及接地安装，对代购物资进行安装，回收旧线路中的电杆、横担、导线、接地线、拉线、金具及铁附件等。 3、工程特点 （1）设计特点：本工程由四川远科电力设计咨询有限公司设计。 （2）基础型式：本工程水泥杆采用预制底盘、拉盘。
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 施工安全及防护措施(标准版)
施工安全及防护措施(标准版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 安全是建筑业的永恒主题，施工安全是各施工企业的生命线。在施工中，为了保证施工队伍的劳动安全，要切实落实好各项安全措施和有关法律、规章制度的要求，努力防止事故的发生。这正是“责任重于泰山”。 为了防止在施工中由于劳务人员不了解施工中的安全注意事项，而出现造成安全事故的情况，特针对此工程中的重大危险源编制此册《安全措施》，在广大劳务工队伍中普及安全知识。此措施要求全体劳务工进行学习。 第一：在钢筋焊接作业中，氧气和乙炔瓶不能离火太近同时这两种物质也要保证3米以上的距离。 第二：在钢筋焊接作业中，对于刚焊好的钢筋接头要放在规定位置，派专人看守，或设置醒目标志牌，以防钢筋接头的高温烫伤。 第三：若在排架等高处进行焊接时要搭钢筋操作平台及防护栏杆，防止坠落伤人。
第四：钻孔机车要停放稳定，并将其固定，钻机周围设置醒目标志牌要防止非作业和技术管理人员等闲杂人等接近，以免发生意外。 第五：在钻孔作业中由于钻孔产生的泥浆要倒在指定的泥浆池内，禁止将泥浆大量囤积在钻孔周围，防止将人滑落孔内。 第六：在主桥的桩基钻孔施工中，禁止钻机等施工器具侵限，防止发生行车事故和人身伤害等安全事故。 第七：在模板工程中，模板支撑要牢固，在支模期间要反复加固，防止由于模板支撑不劳坠落伤人。 第八：在大型模板吊装过时一定要将挂钩挂牢固，防止在吊装过程中滑钩造成坠落伤人事故。 第九：桥面作业时一定要设防护栏杆，避免人员或器具坠落发生摔伤和砸伤事故。 第十：桥面作业时桥面作业人员要系安全带，避免坠落摔伤。 第十一：桥面作业时两盖梁之间要有通行脚手板，避免坠落摔伤。 第十二：桥面作业时，桥面上钢筋一定要摆放整齐，避免因钢筋堆放杂乱而将人员绊倒摔伤、扎伤。 第十三：当在临近既有线施工时机械施工要参照《操作规程》中的规定施工，避免因机具操作失误而导致的影响行车安全和造成人员
施工现场安全技术措施 工程名称：迎宾路路面及人行道维修工程编制人：（职务）职称： 初审人：（职务）职称： 审核人: （职务）职称： 批准人：（职务）职称： 施工单位：河北天昕建设集团有限公司
一、工程概况 本工程为迎宾路路面及人行道维修工程建设项目。 安全第一，预防为主，综合治理。建立健全安全生产责任制和群防群治制度。 三、安全生产目标 1）因工死亡责任事故：0 2）因工重伤责任事故：0 3）因工轻伤事故：低于1.5 ‰ 4）职业病发生率： 0 5）重大机械设备事故： 0 6）火灾爆炸事故： 0 7）急性中毒、传染病： 0 8）交通事故： 0 9）严重污染扰民： 0 10）事故隐患整改率： 100% 四、安全生产责任制 1、项目经理安全生产责任制 1）项目经理要认真学习贯彻劳动和安全方面的政策、法令和规章制度。 2）项目经理对本项工程的安全生产管理工作负总责。 3）组织制定和实施施工作业中的安全技术措施，提取安全设施费，做到专款专用。 4）经常组织有关人员进行安全检查活动，对查出的隐患问题，认真组织有关人员进行整改、消险、确保施工作业的安全。
5）经常对职工进行安全教育，以提高职工的安全意识，提高预防事故的防护能力。 6）发生事故时，要按规定及时上报，组织抢救，保护好事故现场，并在组织有关人员认真分析事故原因，并制定出预防事故的安全技术措施。 2、施工员安全生产责任制 1）对施工现场的安全生产工作负全面直接责任。 2）认真学习贯彻执行安全生产方面的方针、政策、法规和规章制度。 3）认真组织施工人员实施“施工方案”中的安全技术措施，并负责向参加施工作业人员进行安全技术交底。 4）经常组织职工学习各工种的安全技术操作规程和有关安全生产的文件，教育职工不得违章冒险作业和违反劳动纪律。 5）不得指派未经培训考核、发证的职工（包括外包工、农工）从事特种作业，做到不违章指挥。 6）发生工伤事故时要立即上报有关领导，并抢救伤者，保护好现场，实事求是向有关领导汇报发生事故的经过。 3、技术员安全生产责任制 1）技术员应对施工现场实现安全生产的目标尽职尽责，对技术安全工作负责。 2）按照国家、省、市颁发的有关安全技术规程、标准、规范等编制施工组织设计方案，方案中的安全技术措施内容要齐全，针对性要强。 3）及时解决施工作业中的安全技术问题，还根据施工生产和季节气候变化情况，制定预防性安全措施，防止发生事故。 4）协助工长向作业人员进行安全技术交底和安全教育活动。 4、安全员安全生产责任制 1）在项目经理的领导下，负责施工现场的安全生产管理工作。 2）做好安全生产的宣传教育工作，经常开展安全检查，搞好安全生产工作。 3）掌握生产情况，研究解决施工中的不安全问题，并提出改进意见和措施。 4）按照施工组织设计方案中的安全技术措施，督促检查有关人员贯彻执行情况。 5）协助有关部门做好新工人、特殊工作人员的安全技术教育、培训、考
编订：__________________ 单位：__________________ 时间：__________________ 夜间施工作业安全防护措 施(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-7107-31 夜间施工作业安全防护措施(正式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 进度、质量两手都要抓两手都要硬，为了赶进度，为了施工现场安全生产管理、文明管理、保障职工人身安全！因施工进度、质量控制等必须连续作业、无法避免夜间施工的，应采取必要的质量安全保障措施，且不得安排交叉施工，确保工程质量安全。 一、夜间工作安全措施： 1、夜间施工时，做到晚交班早点名制度，应根据作业内容，制订周密的安全措施，进行针对性的安全技术交底，责任落实到人。 2、所有参加夜间施工的作业人员必须认真贯彻夜间作业安全措施，安检人员进行监督、检查落实；尽量避免同一作业范围内安排交叉施工的工序同时在夜间进行，如确需交叉施工时，必须细化作业范围，采取防止交叉施工安全问题的针对性措施。
架空输电线路施工的工艺流程
架空输电线路施工的工艺流程输电线路施工可分为准备工作、施工安装和启动验收三大部分。工艺流程可分为现场调查、备料加工、复测分坑、基础施工、材料运输、杆塔组立、导线及避雷线架设、接地装置、线路防盗、分项工程检查、竣工验收和资料移交等12个环节。 一、准备工作 准备工作包括现场调查、备料加工、复测分坑3个环节。 1.现场调查 工程公司（处）在接受输电线路施工任务后，应了解有关设计的图纸及工程概算，并进行现场调查。 现场调查内容包括：沿线自然状况、地形、地貌、地物、自然村的分布，居民风俗习惯及劳动力情况；沿线运输道路及通过的桥梁结构、交叉跨越结构；材料集散转运的地点及仓库；生活医疗设施及地方病情况；指挥中心及施工驻地的选择等。填写表格，编写调查报告。 根据现场调查内情况、施工力量及工程实际状况，公司（处）应确定施工方案，编制工程施工组织设计和施工预算，制定工程主要经济技术指标，提出施工综合进度的安排，制定劳动力供应计划，提出并落实材料及加工订货计划。 2.备料加工 现在施工单位都以效益为中心，人工费用所占比例也较大，如果工器具、材料跟不上而造成窝工，其损失十分大。虽然现在基本上不是买方市场，但各厂的产品质量、价格、工期、技术水平、售后服务
有一定差距，要经过仔细比较，货比三家。需要加工的部件，也要及早落实材料，整理好图纸，落实好加工单位。 制定好物资供应计划，按各施工阶段及时将材料加工统一平衡分配到施工队，应规定出物资、材料和加工供应时间表。 3.复测分坑 输电线路的设计工作，由设计单位承担，设计中的现场选线定位工作，通常邀请施工单位及运行单位共同参加，以便对线路走向等重要问题共同研究，选择合理的线路方案。施工人员从施工角度提出具体意见。 （1）、交接桩。设计单位在线路设计完毕交付施工时，除交给设计图纸外，还应将选定的线路桩位及走向，向施工单位人员逐桩交代清楚。施工人员在“交接桩”工作中应认真负责，详细了解桩位情况。 交接桩中应注意核对各桩位地质资料，检查塔位有无外力破坏的可能；沿线有无与终堪时不一样的地方，有无新开挖的沟渠、房屋建筑等；当线路通过特殊地形（如山顶、深沟、河岸、堤坝、悬崖等）时，是否尽量避开使塔杆及线路位置处于不利状态的因素；了解塔杆位置的地质、地形。是否有使基础施工困难的因素，是否避开地下管道、洼地、泥塘、冲沟、断层等不良地段；塔位处有无组立杆塔的施工条件；杆（塔）位桩及方向是否埋好，桩位附近是否有明显标志。接桩时，对某桩位提出移动或其它意见，应与设计单位协商，取得一致意见。现场决定的杆塔位置，如与图纸不符，应详细记录并要求设计单位补发正式通知。
.
*******工程 *********输变电工程
施工组织 设计纲要
单位:***************公司 编制人：*********
日 期: 二 OO 九年七月二日
精选文档
.
目
录
第一章 工程概况与工程特点……………………………1 第二章 施工方案…………………………………………1 第三章 工期、施工进度计划安排………………………6 第四章 施工现场平面布置图……………………………7 第五章 施工现场组织机构………………………………15 第六章 质量目标、质量保证体系及技术组织措施……18 第七章 安全目标、安全保证体系及技术组织措施……26 第八章 分包工程的管理…………………………………31 第九章 环境保护、水土保持及文明施工………………37 第十章 施 工 中减 少影响 施 工而 不影响 运 行的 林木砍
伐………………………………………………39 第十一章 计划、统计和信息管理…………………………43 第十二章 施工组织设计纲要的总体评价…………………44
精选文档
.
1、工程概况及特点
1.1 项目简述
项目称名：**************输变电工程。
内容及杆塔数量：
35kV 线路全长 9.08 千米，共用 28 基杆塔，砼杆 28 基,铁塔
0 基。10kV 线路全长 5.6 千米，共用 190X10 米电杆 37 基，砼
单杆 10 基,双杆 17 基，三联杆 10 基。35kV 降压站。
发包商：************公司
建设工期：2009 年 7 月 15 日—2009 年 9 月 30 日
1.2 工程特点与工程量
电压等级
回路数
最高气温
气象条件 最低气温 最大风速
35KV 交流
单回路
40℃
-10℃
30m/s
基础工程：共计 65 基，合计砼量 1111.5m3，平均单基砼量 17.1m3
名称
基础型式
一般线路
板式基础、斜柱式基础、装配式基础
线路总长度：14.68 千米
设计覆冰 20mm
名称
35kV 线路架设
导线型号 LGJ-150/25
地线型号
10kV 线路架设、 简易变一
座
LGJ-70/10
1×7-7.8-1270
绝缘子 绝缘子串片数为 4 片，耐张 绝缘子串片数为 8 片，本工 程导线悬垂串和耐张串均采 用 XP-100 型绝缘子，在重冰 区段，为防止大量伞裙被覆 冰所桥接而发生冰空事故， 本工程在每串绝缘子串中采 用一片大盘径绝缘子 XMP-100 型
精选文档
施工现场安全防护方案 工程名称：安徽和成矿业龙塘沿主井井塔楼 编制人：职位（职称）： 审批人：职位（职称）： 施工单位：河北中煤四处矿山工程有限公司 年月日
机械伤害的预防措施 1. 加强机械操作人员的安全知识教育,及时对操作人员进行行安全技术 交底。 2. 机械设备旁悬挂岗位责任制，安全操作规程和责任人标识牌。 5. 混凝土搅拌机在运转时不要擦拭、注油、紧固螺栓等作业。 6. 从搅拌机中往外倒砂浆或砼时不要把铁锹、灰扒等工具伸入转动的 罐内，防止工具被机械带动伤人。 7. 机械操作人员必须持证上岗，无证和证件不合格者一律不准上岗作 业。严禁非操作人员私自操作机械，如违反者罚款100元。 8. 搅拌机上料的人员，上完料后应立即离开机械，不要在提起的料斗 下清理落地材料。 9. 检修搅拌机时，应拉闸、断电、上锁，设专人监护。 10. 检修时的废物、废油要及时清理、清运到指定地点，不准乱倒以免 造成环境污染。 施工不扰民措施 1、现场设置搅拌机操作房，减少机械厂噪音。 2、支拆模作业时间，尽量安排在白天进行。
3、浇注混凝土凝土时，将振动棒开启后尽快插入振捣，减少空转噪音。 4、现场人员不准大声唱歌，不准大声呼叫。 5、午休时间和夜间十点以后停止施工。 6、加强现场文明施工教育，提高思想认识，自觉维护周围环境，做到文 明施工不扰民。 噪声管理措施 为控制施工现场的噪声污染，预防或减少噪声的排放，保护环境，保护职工的身心健康，应采取如下预防措施。 1、施工现场中人为产生的噪声（如操作人员的呼叫、吵闹等），项目部 及时采取有效的措施加以制止，时刻加强职工环境意识的宣传教育工作，在日常生活中使其形成良好的工作习惯，做到遵守规章，按程序操作操作，杜绝违章作业的想象。 2、动力设备科或使用机械的单位（项目部）对施工中易产生摩擦或震动 的设备、机具等定期维护保养，减少噪音的产生。 3、各种机械操作人员持证上岗，按操作规程操作。 4、施工现场对挖掘机、打桩机、砼搅拌机、输送砼泵、振动棒、塔机等 易产生强噪音的机械进行合理安排，合理调整作业时间，避免多种机具同时作业从而有效的减少各种噪音源同时影响环境。 6、施工现场对模板安装前刷隔离剂，使的模板易于拆除，消除产生不必 要的噪声，模板需要修复时应集中在指定区域统一运至料场进行修复。
35KV输电线路施工组织措施及施工方案 第一章：工程概况及特点 1.1、概况 1.1.1、工程概况： 本工程送电线路为新建单回路35KV线路, ××××××变电站35KV送电线路工程由×××××止。导线选用LGJ-70/10型，全长24.80公里左右。本线路工程选用单杆、三联杆，杆基共57座。 1.1.2、工程线路走向： ×××位于××××流域上部，距乡镇所在地40公里，与××××伐木场交界。××××—×××35KV线路，起始于××电站升压站龙门构架，途经道班、×××、××、×××、××××变电站35KV进线龙门构架止。线路跨越10KV线15次，公路13次，线路全长24.80公里，曲折系数1.12，交通情况一般。 1.1.3、沿线地形地貌情况： 本工程沿线地貌为海拔高程160～500米，地形起伏较大，地势相对陡峭；山地、丘陵；工程地表分类如下： 名称丘陵山地高山合计 比例(%) 20％ 40％ 40％ 100 1.1.4、工程承包范围： 1.1.4.1、工程量范围： 起止桩号 ××××××××备注 基础 57基 立杆塔基数 57基 架线长度 24.80km 接地埋设 57基 附件安装 57基 1.1.4.2、材料供应： 本工程主要材料和辅材由电力公司供应。 1.1.5、交通情况： ×××至×××及其它乡（镇）各级公路，交通情况一般。 1.2、工程特点
1.2.1、设计特点： 本工程由××市××××××勘察设计有限公司设计。 1.2.1.1、设计气象条件： 工程项目最高气温最低气温电线覆冰厚度最大风速 ×××溪1#至57#杆35KV输电线路 +40℃ -10℃ 10mm 30m/s 1.2.1.2、基础型式： 基础均采用预制的砼底、拉盘、铁塔基础现场浇制。 1.2.1.3、杆塔型式： 本工程共使用杆塔57基、选用13种杆型、各种杆型使用情况如下表：序号杆型数量小计总计 1 直 线 杆 ZB3 1基 35 57 2 ZB2 4基 3 ZD 4 13基 4 ZD4+3 2基 5 ZD4+ 6 2基 6 Z12 8基 7 ZB2+6 1基 8 Z33 4基 9 10 耐张杆 NB2 N12 N12＋3 4基 12基 1基
整体解决方案系列 施工现场安全技术措施（标准、完整、实用、可修改）
编号：FS-QG-41419施工现场安全技术措施 Construction site safety technical measures 说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目 标管理科学化、制度化、规范化，特此制定 1."五临边"防护 (1)外挂架随结构上升，四周满挂密目安全网。阳台周边、无防护的屋面周边设置1.2m高的两道护身栏杆，并设置固定的高度不低于18cm的档脚板。 (2)当临边的外侧为通道时，除防护栏杆外，敞口立面必须采取满挂密目安全网或其它可靠措施作全封闭处理。 (3)分层施工的楼梯口、梯段边及休息平台处必须安装临时护栏。 (4)洞口安全防护见下图。 (5)电梯井的安全防护见下图。 2.高空作业安全防护 (1)各工种进行上下立体交叉作业时，不得在同一垂直方向上操作。下层操作必须在上层高度确定的可能坠落半径
范围以外，不能满足时，应设置硬隔离安全防护层。 (2)模板、脚手架等拆除时，下方不得有其它人员操作，并应设专人监护。 (3)模板拆除后，其临时堆放处应离楼层边沿不应小于1m，且堆放高度不得超过1m.楼层边口、通道口、脚手架边缘处，严禁堆放任何拆下的物件。 (4)高处作业中的安全标志、工具、仪表、电气设施和各种设备，必须在施工前加以检查，确认其完好，方能投入使用。 (5)攀登和悬空高处作业人员以及搭设高处作业安全设施人员，必须经过专业技术培训及专业考试合格，持证上岗，并必须定期进行体格检查 (6)施工中对高处作业的安全技术设施，发现有缺陷和隐患时，必须及时解决;危及人身安全时，必须停止作业。 (7)施工作业场所有坠落可能的物件，应一律先行撤除或加以固定。高处作业中所用的物料，均应堆放平稳，不妨碍通行和装卸。工具应随手放入工具袋;作业中的走道、通道板和登高用具，应随时清扫干净;拆卸下的物件及余料和废
楼顶作业安全防范措施 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
楼顶作业安全防范措施通信基站安装施工很多涉及到楼顶作业，比如楼顶设备安装、楼顶抱杆作业、天馈引入等，在施工操作过程中，除了要按安全操作规程开展施工外，还需采取以下防范措施： 1、楼顶打孔时，注意楼板厚度，避免打穿或震裂楼板造成渗水； 2、楼顶安装设备时，注意设备重量是否在楼顶承重范围内。 3、上站后首先对拉线和抱杆质量进行检查。如果楼顶没有围栏或围栏不牢固，应在楼顶距离边缘米的作业范围围上警示线，警示线高1米为宜，防止施工人员过于靠近楼顶边缘。 4、楼顶有沙石等杂物时，作业前应将作业范围清理，以防滑倒；楼顶如有青苔或积水，更应注意采取防滑措施，绕行或在上面垫放砖块，小步行走，不许跳跃。必要时须将青苔或积水清理完毕后再开始施工。如上述措施仍不能有效防滑，需将情况上报项目经理或工程主管，严禁在安全隐患未得到有效处理的情况下开展施工。 5、楼顶有电力线经过时，应提前确认电力线路电压大小、是否有漏电问题；因为部分地方会因为日晒及风吹或与楼顶摩擦造成线路漏电。先用电笔测量潮湿处是否带电，并检查与楼面接触的电力线外观是否破损，如有漏电可能，在确保安全的前提下采取有效防范措施。 6、在楼顶作业，楼上及楼下施工人员必须戴安全帽，并注意工具及设备的安全使用，防止高空坠物，砸到下面的施工人员或楼下过往居民。楼下人员靠近工作区域3米时，须提醒楼上作业人员注意。
7、在楼顶作业时，作业区域应距离抱杆及楼面边缘一定距离，防止抱杆上高空坠物砸伤以及失足坠楼。 8、在楼面馈线引入室内时，作业人员应绑好安全绳，以防发生意外，安全绳必须绑在抱杆等安全牢固的地方。 9、如果楼顶为石棉瓦，应尽量避免踩踏，必须踩踏时应在上面铺上木板，防止石棉瓦碎裂时人员摔伤。 10、在吊装设备上楼顶时，应注意楼下和楼上人员安全，楼下人员应远离物品掉落垂直距离3米以上，楼顶人员应绑好安全带或安全绳，并且站立在牢固容易着力的地方，防止滑倒或其他状况导致被重物拉到楼面外。 11、如楼顶有易燃易爆物品时，严禁施工人员带火到楼顶施工。如须使用电烙铁焊接两兆头时，要在距离易燃品5米外干净无杂物的作业区域的地方操作，通电的电烙铁需做好防范措施，防止引起火灾或爆炸。电烙铁不使用时，及时切断电器电源。为了防范火灾发生，需将基站内配备的灭火器或车用灭火器放在操作区域附近备用。 12、楼顶隔热板老化容易踩碎，施工人员在楼顶走动脚要踩在两块隔热板搭边上。 13、施工时产生的垃圾不得堆放在楼顶上，施工完毕必须清理现场，待业主确认后再离开。 14、如果楼顶上有业主养植的花草果树或鸟类畜禽，施工前后需要跟业主确认数量，做好保护措施，以免丢失引起不必要的纠纷。 15、风力达到三级以上，不得在楼面进行施工作业。

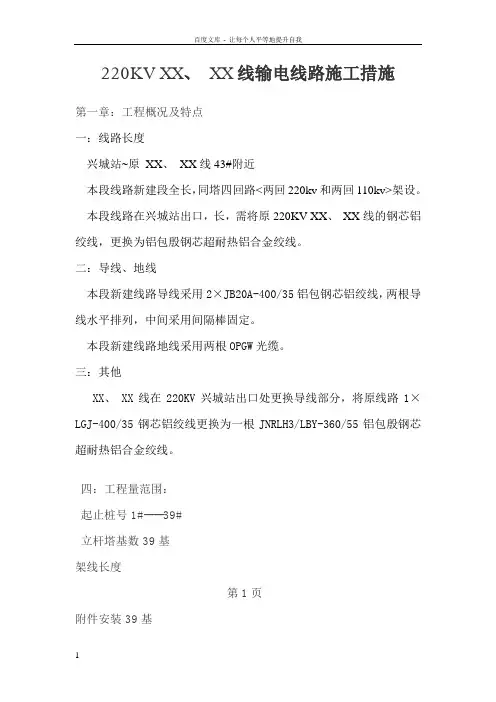

220KV兴夏、兴微线输电线路施工措施 第一章：工程概况及特点 一：线路长度 兴城站~原兴夏、兴微线43#附近 本段线路新建段全长9.934km，同塔四回路<两回220kv和两回110kv>架设。 本段线路在兴城站出口，长2.37KM，需将原220KV兴夏、兴微线的钢芯铝绞线，更换为铝包殷钢芯超耐热铝合金绞线。 二：导线、地线 本段新建线路导线采用2×JB20A-400/35铝包钢芯铝绞线，两根导线水平排列，中间采用间隔棒固定。 本段新建线路地线采用两根OPGW光缆。 三：其他 兴夏、兴微线在220KV兴城站出口处更换导线部分，将原线路1×LGJ-400/35钢芯铝绞线更换为一根JNRLH3/LBY-360/55铝包殷钢芯超耐热铝合金绞线。 四：工程量范围： 起止桩号 1#-----39# 立杆塔基数 39基 架线长度9.934km 第1页
