塑料内应力检测方法和内应力消除方法的资料
最近公司产品客户投诉有不明原因的开裂现象，个人怀疑是内应力集中所致。
以下资料中遗憾的是没有PP和PVC及PE
塑料注射成形零件由于结构设计，模具设计和工艺的局限性，在注塑和冷却过程中总会同时伴有压力和拉力的产生，而较高的残余应力（表面拉力）将会导致零件过早失效。为了有效规避零部件产生这种失效，更合理的设计和工艺是必需的。同时，快速而有效的检测在研发和生产过程中可以帮助我们及时发现缺陷，并可避免问题的扩散。
目前评估塑料注射成形零件表面及附近区域残余应力的方法之一是溶剂沉浸测试法。沉浸后，高应力集中区域会有相应的裂纹产生，以此我们就可以快速有效地对设计和工艺进行评
估和改进。
以下部分是主要树脂生产商GE和Bayer推荐的适合于各自主要产品的溶剂测试法。我们需
要在供应商品质控制流程中加入该检测结果。
GEP Lexan/Cycoloy系列塑料
Lexan 系列（PC）：常用于手机镜片，导光板，机壳。
Cycoloy系列（PC+ABS）：常用于手机机壳。
对于用Lexan和Cycoloy系列塑料成形的零件，内应力的检查都可以采用以下方法：
1．醋酸沉浸法：
（1）将零件完全浸入24摄氏度的冰醋酸中30秒；
（2）取出后立即清洗，后晾干检查表面；
（3）仔细观察外观，若有细小致密的裂纹，说明此处有应力存在，裂纹越多，应力越大; （4）重复上述操作，在冰醋酸中浸2分钟，再检查零件，若有深入塑料的裂纹，说明此处
有很高的内应力，裂纹越严重，内应力越大。
2．甲乙酮 + 丙酮沉浸法：将零件完全浸入21摄氏度的1：1的甲乙酮 + 丙酮的混合液中，取出后立即甩干，依上法检查，有应力的零件应在60-75摄氏度下加热2-4小时以清除应力，
也可在25%的丙酮中浸泡30分钟去除应力。
Bayer Makrolon/Bayblend系列塑料
Makrolon 系列（PC）：常用于手机镜片，导光板，键盘，机壳等。
Bayblend系列（PC+ABS）：常用于手机机壳。
以下介绍的TnP(toluene and n-propyl alcohol甲苯+正苯醇)溶剂测试法仅适用于Makrolon(PC)，对于Bayblend(PC+ABS)系列，只需将溶剂中的甲苯(Toluene)换为乙酸乙酯
(Ethyl Acetate)在按相同方法测试即可。
1．TnP测试法在甲醛和正苯醇的容积比1：10的情况下，可以适用于：
(1)? ? PC注塑成形零件但无外部负荷要求；
(2)? ? 装配件中PC注塑成形零件（作为非主要零件）。
经验表明在沉浸3分钟后，残余拉力高于2,900psi(20Mpa)的部位会开始出现龟裂。
2．TnP测试法在甲醛和正苯醇的容积比1：3的情况下，可以适用于：
(1)? ? PC注塑成形零件且有外部负荷要求；
(2)? ? 装配件中的PC注塑成形零件（作为主要零件）。
经验表明在沉浸3分钟后，残余拉力高于1，450psi(10Mpa)的部位会开始出现龟裂。
3．TnP 具体检测方法：
1.? ?? ? 准备足量的溶剂（1：10或1：3）；
2.? ?? ? 将被检零件沉浸在摄氏23度的TnP溶剂中3分钟。
注意：检测前零件应冷却至室温。
3.? ?? ? 取出后立即用清水清洗，擦干；
4.? ?? ?零件清洗擦干后，仔细检查外观是否有龟裂。如果观察有任何异常，则说明由于可
能的零件设计或模具设计或工艺不合适产生了过多的残余应力。
常见的塑料检测标准和方法
常见的塑料检测标准和方法 检测产品/类别检测项目/参数 检测标准(方法)名称及编号(含年号)序 号 名称 塑料1 光源暴露试验方 法通则 塑料实验室光源暴露试验方法第1部分:通则ISO 4892-1:1999 2 氙弧灯光老化 汽车外饰材料的氙弧灯加速暴露试验SAE J2527:2004 汽车内饰材料的氙弧灯加速暴露试验SAE J2412:2004 塑料实验室光源暴露试验方法第2部分:氙弧灯ISO 4892-2:2006 /Amd 1:2009 室内用塑料氙弧光暴露试验方法ASTM D4459-06 非金属材料氙弧灯老化的仪器操作方法ASTM G155-05a 塑料暴露试验用有水或无水氙弧型曝光装置的操作ASTM D2565-99(2008) 3 荧光紫外灯老化 塑料实验室光源暴露试验方法第3部分:荧光紫外灯ISO 4892-3:2006 汽车外饰材料UV快速老化测试SAE J2020:2003 塑料紫外光暴露试验方法ASTM D4329-05 非金属材料UV老化的仪器操作方法ASTM G154-06 4 碳弧灯老化 塑料实验室光源暴露试验方法第4部分:开放式碳弧灯 ISO 4892-4:2004/ CORR 1:2005 塑料实验室光源曝露试验方法第4部分:开放式碳弧灯 GB/T16422.4-1996 5 荧光紫外灯老化 机械工业产品用塑料、涂料、橡胶材料人工气候老化试验方法荧 光紫外灯GB/T14522-2008 6 热老化 无负荷塑料制品的热老化 ASTM D3045-92(2010) 塑料热老化试验方法GB/T7141-2008 7 湿热老化 塑料暴露于湿热、水溅和盐雾效应的测定ISO4611:2008 塑料暴露于湿热、水喷雾和盐雾中影响的测定GB/T12000-2003 塑料8 拉伸性能塑料拉伸性能的测定第1部分:总则GB/T1040.1-2006
内应力的产生及消除 所谓应力,是指单位面积里物体所受的力,它强调的是物体内部的受力状况;一般物体在受到外力作用下,其内部就会产生抵抗外力的应力;物体在不受外力作用的情况下,内部固有的应力叫内应力,它是由于物体内部各部分发生不均匀的塑性变形而产生的.按照内应力作用的范围,可将它分为三类:(一)第一类内应力(宏观内应力),即由于材料各部分变形不均匀而造成的宏观范围内的内应力;(二)第二类内应力(微观内应力),即物体的各晶粒或亚晶粒(自然界中,绝大多数固体物质都是晶体)之间不均匀的变形而产生的晶粒或亚晶粒间的内应力;(三)第三类内应力(晶格畸变应力),即由于晶格畸变,使晶体中一部分原子偏离其平衡位置而造成的内应力,它是变形物体(被破坏物体)中最主要的内应力. 塑料内应力是指在塑料熔融加工过程中由于受到大分子链的取向和冷却收缩等因素而响而产生的一种内在应力.内应力的实质为大分子链在熔融加工过程中形成的不平衡构象,这种不平衡构象在冷却固化时不能立即恢复到与环境条件相适应的平衡构象,这种不平衡构象的实质为一种可逆的高弹形变,而冻结的高弹形变平时以位能形式贮存在塑料制品中,在适宜的条件下,这种被迫的不稳定的构象将向自由的稳定的构象转化,位能转变为动能而释放.当大分子链间的作用力和相互缠结力承受不住这种动能时,内应力平衡即遭到破坏,塑料制品就会产生应力开裂及翘曲变形等现象. 几乎所有塑料制品都会不同程度地存在内应力,尤其是塑料注射制品的内应力更为明显.内应力的存在不仅使塑料制品在贮存和使用过程中出现翘曲变形和开裂,也影响塑料制品的力学性能,光学性能,电学性能及外观质量.为此,必须找出内应力产生的原因及消除内应力的办法,最大程度地降低塑料制品内部的应力,并使残余内应力在塑料制品上尽可能均匀地分布,避免产生应力集中现象,从而改善塑料制品的力学1热学等性能. 塑料内应力产生的原因 产生内应力的原因有很多,如塑料熔体在加工过程中受到较强的剪切作用,加工中存在的取向与结晶作用,熔体各部位冷却速度极难做到均匀一致,熔体塑化不均匀,制品脱模困难等,都会引发内应力的产生.依引起内应力的原因不同,可将内应力分成如下几类. (1)取向内应力 取向内应力是塑料熔体在流动充模和保压补料过程中,大分子链沿流动方向排列
薄膜的残余应力测试 一、薄膜应力分析 图一、薄膜应变状态与应力 薄膜沉积在基体以后，薄膜处于应变状态，若以薄膜应力造成基体弯曲形变的方向来区分，可将应力分为拉应力(tensile stress)和压应力 (compressive stress)，如图一所示。拉应力是当膜受力向外伸张，基板向内压缩、膜表面下凹，薄膜因为有拉应力的作用，薄膜本身产生收缩的趋势，如果膜层的拉应力超过薄膜的弹性限度，则薄膜就会破裂甚至剥离基体而翘起。压应力则呈相反的状况，膜表面产生外凸的现象，在压应力的作用下，薄膜有向表面扩张的趋势。如果压应力到极限时，则会使薄膜向基板内侧卷曲，导致膜层起泡。数学上表示方法为拉应力—正号、亚应力—负号。 造成薄膜应力的主要来源有外应力 (external stress)、热应力 (thermal stress) 及內应力 (intrinsic stress)，其中，外应力是由外力作用施加于薄膜所引起的。热应力是因为基体与膜的热膨胀系数相差太大而引起，此情形发生于制备薄膜時基板的温度，冷卻至室温取出而产生。內应力则是薄膜本身与基体材料的特性引起的，主要取决于薄膜的微观结构和分子沉积缺陷等因素，所以薄膜彼此的界面及薄膜与基体边界之相互作用就相當重要，這完全控制于制备的参数与技术上，此为应力的主要成因。 二、薄膜应力测量方法
测量薄膜内应力的方法大致可分为机械法、干涉法和衍射法三大类。前两者为测量基体受应力作用后弯曲的程度，称为曲率法；后者为测量薄膜晶格常数的畸变。 （一）曲率法 假设薄膜应力均匀，即可以测量薄膜蒸镀前后基体弯曲量的差值，求得实际薄膜应力的估计值，其中膜应力与基体上测量位置的半径平方值、膜厚及泊松比(Poisson's ratio) 成反比；与基体杨氏模量 (Es，Young's modulus)、基体厚度的平方及蒸鍍前后基体曲率（1/R）的相对差值成正比。利用这些可测量得到的数值，可以求得薄膜残余应力的值。 1、悬臂梁法 薄膜沉积在基体上，基体受到薄膜应力的作用发生弯曲。当薄膜的应力为拉应力时，基体表面成为凹面，若为压应力，基板的表面变为凸面。于是可以将一基体的一端固定，另一端悬空，形成机械式悬臂梁，如图二所示。测量原理为将激光照在自由端上的一点，并在沉积薄膜后再以相同方法测量一次，得到反射光的偏移量，进而求得薄膜的残余应力。 图二、悬臂梁法示意图 2、牛顿环法 本法是利用基体在镀膜后，薄膜产生的弯曲面与一参考平面，产生干涉条纹的牛顿环，利用测量到的牛顿环间距与条纹数，推算基体的曲率半径R，其中R 与牛顿环直径之平方差成正比，并与波长的4倍、牛頓环条纹数的差成反比，將所求得的R帶入牛顿环应力公式，可求出残余应力值 (如图三)。
钻孔崩落应力测量方法简介 一．孔壁崩落的力学机制 根据弹性理论，在单项水平应力σ作用下的一个无限大矩形平板中,其内部为一均匀应力场。这时的应力分布状态为: 式中，θ由σ方向逆时针量取，σ r 、σ θ 和τ rθ 分别为径向，切向和剪切应力。 当在矩形板中心钻了一个半径为α的圆孔后，势必扰动原来的应力场，寻致应力的重新分布。这时，在圆孔附近的应力分布由基尔希方程给出： 而当γ=α时，也就是说，孔壁上的应力分布为: 由方程(3)可以看出,当时,即在与σ垂直的孔径的两个端点上,切向应力σ θ 有最大值3σ，当θ＝0和π时，即在平行于σ的孔径的两个端点上，切向应力仅有极小值为-σ。 由上述可见，应力的集中，仅仅是在与σ正交的直径的孔壁上，切向应力取得最大值。而随着径向的延伸(即r逐渐增大)，在与σ垂直的方向(即)上，切向应力变化为：
显然，切向应力σ θ 随着径向的延伸而迅速减小。当半径(r)等于几个钻孔半径时，切向应力就近似地等于施加应力(σ)。如当r＝1.3α时，σ θ ＝1.82lσ，而当r＝4α时，σ θ 就仅为1.0372σ。 地壳中的岩石，一般都是处在各向不等载荷的压应力作用下。对于一个沿直铅孔来说，它的横载面往往都是处于两项水平主应力σ 1 和σ 2 (σ 1 >σ 2 )的压缩之下。根据叠加原理，这时孔壁上(即r＝α处)的应力分布状态为： 由上式可见，当时，即在与最小水平主应力平行的钻孔直径的两个端点(M和N)，切向应力σ θ 达到最大值(σ θ ＝3σ 1 -σ 2 )；而当θ＝0和π时，即在与最大水平主应力平行的直径的两个端点(P和Q)，切向应力σ θ 达到最小值(σ θ ＝3σ 2 -σ 1 图2)。根据脆性破裂理论，当作用在M和N点处的切向应力，达到或超过该点处的破裂强度时，就会使孔壁岩石崩落，形成崩落椭圆孔段，其长轴方向与最小水平主应力方向平行。 二．钻孔崩落椭圆的形成条件 在不同地质时期形成的各种岩石，都具有一定的强度，因而在地壳应力场的作用下，能够发生弹性变形，并可以在孔壁附近引起应力集中。 钻孔崩落椭圆的形成，必须满足一定的地应力场条件，即最大水平主应力与最小水平主应力不相等。如果钻孔处于各项均匀的地应力场中(即σ 1 =σ 2 )，这时沿钻孔圆周的切向应力σ θ ≈2σ 1 ，假定岩石也是各项均匀的话，则不会产生优势方向的孔壁崩落现象。 大量的地壳应力测量资料表明，在地壳中各项应力都存在着明显差异，而且两项水平主应力值及其差值(σ 1 -σ 2 )，大都是随深度呈线性增加的。因此，一般来说，形成钻孔孔壁崩落的地应力场条件是普遍存在的。
塑料应力测试方法及判定 标准 This model paper was revised by the Standardization Office on December 10, 2020
三：常用塑料： 1. PA、PVC、PMMA、PC、POM、PE、PP、ABS、PS、EVA以及一些混合物。 2. 常用塑料特征、性能： 2．（尼龙）：8026上盖、532支撑体、049D内芯等。 ①原色为乳白、微褐，燃烧缓慢，离火后慢熄，火焰呈上黄下蓝，熔融滴落，起泡，有特殊的羊皮或指甲烧焦气味。 ②较好的物理、机械性能， ③应力测试：正丙烷、乙无开裂、裂纹。 2．：聚氯乙烯 ①原色为无色透明，难燃离火即灭，火焰上黄下绿，白烟，燃烧变软有刺激性酸味。紫外线下，使PVC产生浅蓝、紫白的莹光。软的PVC发蓝或蓝白的荧光。②根据增剂的不同分为硬质和软质，硬质PVC采用分子量小的树脂，不含5%的曾剂，机械强度好，耐腐蚀、耐阳光、耐燃烧，软质PVC采用分子量较大的树脂，加入30%-70%增剂制成柔韧性好，抗化学药品性强。 2．：有机玻璃、压克力①原色为无色透明、易燃、离火后继续燃烧，火焰上黄下浅蓝，熔融滴落，加热到 120°C可自由弯曲，不自浊，冒出特有的压克力臭，易熔于丙酮、苯。②高透明性耐光折射率高，用丙酮、氯仿等溶剂自体粘结，制品成型收缩率，料粒的吸湿性可导致制品起泡。③应力测试：乙醇或异丙醇，十秒无开裂、裂痕。 2．：聚甲醛 ①原色为浅黄或白色，慢燃，离火后继续燃烧，火焰上黄下蓝，熔融滴落，强烈鱼腥臭。 ②较强机械性能，缺点不耐酸，强碱和不耐日光紫外线的辐射，长期在大气中暴晒会老化，粘合性差。 ③应力测试：12-18%盐酸溶液浸泡2H，无变形、裂纹。 2．：聚乙烯①原色为半透明——腊色，易燃，火焰上黄下蓝，边熔边滴落，有石腊气味，常温下不熔于溶剂，加热时可溶于丙酮、苯、甲醛。②根据加工方法，可分为高密度PE和低密度PE 高密度PE为半透明腊状固体，质地坚韧，不透水性，耐磨性，抗化学药品性较好。缺点：受热后因应力消失而发生尺寸减少，柔韧性、耐剧冷热差。低密度PE为无色无味无毒的固体，低温仍能保持柔曲特性，抗水性，化学稳定性较强。③应力测试：硬脂酸钠或肥皂水，无变形、裂纹、断裂。 2．：丙烯腈、丁乙烯和苯乙烯三种单体的三元共聚物①原色为乳白或白色，不透明，燃烧缓慢，离火后继续燃烧，火焰呈黄色，黑烟，软化烧焦，溶于丙酮、苯、甲苯。②丙烯腈具有拉伸强度、热稳定性、化学稳定性，丁二烯具有韧性、抗冲击能力以及低温性能，苯乙烯具有良好的光泽性、刚性和加工性；调节三者之间比例，可调节高冲击型、中冲击型、通用型、特殊耐热型ABS。缺点：耐热性不够高，易老化，不耐燃不透明。③应力测试：95%以上醋酸浸泡30秒，无变形、裂纹、断裂。 2．：聚丙烯①原色为半透明腊色，易燃，离火燃烧，火焰上黄下蓝，有少量黑烟，熔融滴落，发出石油气味。②密度cm3，是密度最小的塑料之一，熔点
残余应力产生及消除方法 船舶零件加工后,其表面层都存在残余应力。残余压应力可提高零件表面的耐磨性和受拉应力时的疲劳强度,残余拉应力的作用正好相反。若拉应力值超过零件材料的疲劳强度极限时,则使零件表面产生裂纹,加速零件的损坏。引起残余应力的原因有以下三个方面: ( 一冷塑性变形引起的残余应力 在切削力作用下,已加工表面受到强烈的冷塑性变形,其中以刀具后刀面对已加工表面的挤压和摩擦产生的塑性变形最为突出,此时基体金属受到影响而处于弹性变形状态。切削力除去后,基体金属趋向恢复,但受到已产生塑性变形的表面层的限制,恢复不到原状,因而在表面层产生残余压应力。 ( 二热塑性变形引起的残余应力 零件加工表面在切削热作用下产生热膨胀,此时基体金属温度较低,因此表层金属产生热压应力。当切削过程结束时,表面温度下降较快,故收缩变形大于里层,由于表层变形受到基体金属的限制,故而产生残余拉应力。切削温度越高,热塑性变形越大,残余拉应力也越大,有时甚至产生裂纹。磨削时产生的热塑性变形比较明显。 ( 三金相组织变化引起的残余应力 切削时产生的高温会引表面层的金相组织变化。不同的金相组织有不同的密度,表面层金相组织变化的结果造成了体积的变化。表面层体积膨胀时,因为受到基体的限制,产生了压应力;反之,则产生拉应力。 总之,残余应力即消除外力或不均匀的温度场等作用后仍留在物体内的自相平衡的内应力。机械加工和强化工艺都能引起残余应力。如冷拉、弯曲、切削加工、滚压、喷丸、铸造、锻压、焊接和金属热处理等,不均匀塑性变形或相变都可能引起残余应力。残余应力一般是有害的,如零件在不适当的热处理、焊接或切削加工后,残余应力会引起零件发生翘曲或扭曲变形,甚至开裂,经淬火或磨削后表面会出现裂纹。残余应力的存在有时不会立即表现为缺陷。当零件在工作中因工作应力与残余应力的叠加,而使总应力超过强度极限时,便出现裂纹和断裂。零件的残余应力大
薄膜的残余应力 一、薄膜应力分析 图一、薄膜应变状态与应力 薄膜沉积在基体以后，薄膜处于应变状态，若以薄膜应力造成基体弯曲形变的方向来区分，可将应力分为拉应力(tensile stress)和压应力 (compressive stress)，如图一所示。拉应力是当膜受力向外伸张，基板向内压缩、膜表面下凹，薄膜因为有拉应力的作用，薄膜本身产生收缩的趋势，如果膜层的拉应力超过薄膜的弹性限度，则薄膜就会破裂甚至剥离基体而翘起。压应力则呈相反的状况，膜表面产生外凸的现象，在压应力的作用下，薄膜有向表面扩张的趋势。如果压应力到极限时，则会使薄膜向基板内侧卷曲，导致膜层起泡。数学上表示方法为拉应力—正号、亚应力—负号。 造成薄膜应力的主要来源有外应力 (external stress)、热应力 (thermal stress) 及內应力 (intrinsic stress)，其中，外应力是由外力作用施加于薄膜所引起的。热应力是因为基体与膜的热膨胀系数相差太大而引起，此情形发生于制备薄膜時基板的温度，冷卻至室温取出而产生。內应力则是薄膜本身与基体材料的特性引起的，主要取决于薄膜的微观结构和分子沉积缺陷等因素，所以薄膜彼此的界面及薄膜与基体边界之相互作用就相當重要，這完全控制于制备的参数与技术上，此为应力的主要成因。 二、薄膜应力测量方法
测量薄膜内应力的方法大致可分为机械法、干涉法和衍射法三大类。前两者为测量基体受应力作用后弯曲的程度，称为曲率法；后者为测量薄膜晶格常数的畸变。 （一）曲率法 假设薄膜应力均匀，即可以测量薄膜蒸镀前后基体弯曲量的差值，求得实际薄膜应力的估计值，其中膜应力与基体上测量位置的半径平方值、膜厚及泊松比(Poisson's ratio) 成反比；与基体杨氏模量 (Es，Young's modulus)、基体厚度的平方及蒸鍍前后基体曲率（1/R）的相对差值成正比。利用这些可测量得到的数值，可以求得薄膜残余应力的值。 1、悬臂梁法 薄膜沉积在基体上，基体受到薄膜应力的作用发生弯曲。当薄膜的应力为拉应力时，基体表面成为凹面，若为压应力，基板的表面变为凸面。于是可以将一基体的一端固定，另一端悬空，形成机械式悬臂梁，如图二所示。测量原理为将激光照在自由端上的一点，并在沉积薄膜后再以相同方法测量一次，得到反射光的偏移量，进而求得薄膜的残余应力。 图二、悬臂梁法示意图 2、牛顿环法 本法是利用基体在镀膜后，薄膜产生的弯曲面与一参考平面，产生干涉条纹的牛顿环，利用测量到的牛顿环间距与条纹数，推算基体的曲率半径R，其中R 与牛顿环直径之平方差成正比，并与波长的4倍、牛頓环条纹数的差成反比，將所求得的R帶入牛顿环应力公式，可求出残余应力值 (如图三)。 图三、牛頓环法示意图 3、干涉仪相位移式应力测量法
表面残余应力测试方法 由于X射线的穿透深度极浅，对于钛合金仅为5μm，所以X射线法是一种二维平面残余应力测试方法。现在暂定选择钛靶，它与钛合金的晶面匹配较好。（110）晶面 一、试样的表面处理 X射线法测定的是试件的表面应力，所以试件的表面状况对测量结果也有很大的影响。试件表面不应有油污、氧化皮或锈蚀等；测试点附近不应被碰、擦、刮伤等。 （1）一般可以使用有机溶剂（汽油）洗去表面的油泥和脏污。 （2）去除氧化皮可以使用稀盐酸等化学试剂（根据试样选择合适浓度，如Q235钢用10％的硝酸酒精溶液浸蚀5min）。 （3）然后依据测试目的和测试点表面实际情况，正确进行下一步的表面处理。如果测量的是切削、磨削、喷丸、光整、化铣、激光冲击等工艺之后的表面应力，以及其它表面处理后引起的表面残余应力，则绝不应破坏原有表面不能进行任何处理，因上述处理会引起应力分布的变化，达不到测量的目的。必须小心保护待测试样的原始表面，也不能进行任何磕碰、加工、电化学或化学腐蚀等影响表面应力的操作。对于粗糙的表面层，因凸出部分释放应力，影响应力的准确测量，故对表面粗糙的试样，应用砂纸磨平，再用电解抛光去除加工层，然后才能测定。 （5）若被测件的表面过于粗糙，将使测得的应力值偏低。为了提高试件的表面光洁度，又不产生附加产力，比较好的办法是电解抛光法。该法还可用于去除表面加工层或进行试件表层剥除。 （6）若单纯为了进行表层剥除，亦可以用更为简单的化学腐蚀法，较好的腐蚀剂是浓度为40％的(90％H202+10％HF)的水溶液。但化学腐蚀后的表面光洁度不如电解抛光。为此可在每次腐蚀前用金相砂纸打磨试件表面，但必须注意打磨的影响层在以后的腐蚀过程中应全部除去。 二、确定测量材料的物相，选定衍射晶面。 被测量的衍射线的选择从所研究的材料的衍射线谱中选择哪一条(hkl)面干涉线以及相应地使用什么波长的X射线是应力测定时首先要决定的。当然事先要知道现有仪器提供的前提条件：一是仪器配置了哪几种靶材的x射线管，它决定了有哪几个波长的辐射可以选用；二是测角仪的2θ范围。一般选用尽可能高的衍射角，使得⊿θ的增大可以准确测得。 在一定的应力状态下具有一定数值的晶格应变εφ,ψ对布拉格角θ0值越大的线条造成的衍射线角位移d(2θ)φ.ψ必也越大，因此测量的准确度越高。同时，在调整衍射仪时不可避免的机械调节误差对高角线条的角位置2θ的影响相对地也比较小。正因为如此X射线应力测定通常在2θ>90°的背反射区进行，并尽量选择多重性因子较高的衔射线。举例来说，对铁基材料常选用Cr靶的Ka线，α—Fe的(211)晶面的衍射线。 若已知X射线管阳极材料和Ka线波长，利用布拉格方程可计算出各条衍射线的2θ值，从中选择出高角线条。可以从《材料中残余应力的X射线衍射分析和作用》的附录中查得常用重要的金属材料和部分陶瓷材料在Cu，Co，Fe，Cr四种Kal线照射下的高角度衍射线。由于非立方晶系材料受波长较短的X射线照射时出现较多的衍射线，因此最好选择那些弧立的、不与其它线条有叠合的高角衍射线作为测量对象。
p c塑胶材料内应力测试 方法 公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
P C塑胶材料内应力测试方法表二 塑料电水壶使用一段时间后，水尺（PC料）容易漏水，是因为PC塑胶材料的内应力不够，那又怎样检测呢下面我来介绍一个检测方法： 1、测试辅料： 正丙醇、乙酸乙酯/甲醇（比例为1:3）、甲苯/正丙醇（比例为 1:10）、甲苯/ 正丙醇（比例是 1:3）、碳酸丙烯、测试夹具(或者负载)。 2、测试过程： 2.1 测试夹具的选择：
2.2 测试试剂的选择： 2.2.2 如果PC料在使用过程中不能承受机械负载，测试试剂由正丙醇或者乙酸乙酯和甲醇以1:3的比例调制而成. 2.2.3 如果PC料在使用过程中能承受机械负载，测试液必须为1:10比例的TnP (即甲苯和正丙醇混合液).如果外荷载更大或者在临界情况下,测试液可改为1:3比例的TnP,甚至可用碳酸丙烯替代. 2.2.4 如内应力较小的情况下，可用乙酸乙酯/甲醇代替TnP测试液.比如，将乙酸乙酯/甲醇的混合比例调为1：2.5, 因为此试剂可让PC材料达到7兆帕的反应力值. 2.2.5 如果没有特殊的要求可根据“图表二”的内应力要求选择合适的试剂，试剂量要求能将测试样品完全沉浸在试剂中。 2.3 测试时间： 2.3.1 因为PC材料在注塑模表面形成一层液体薄膜.此液体薄膜不易蒸发,尤其经过更长时间的浸泡,使得产生裂纹更难被察觉.所以PC材料在碳酸丙烯试剂中浸泡时间不应超过一分钟.曝光时间越长,内应力值越小.但内应力更小,也会出现应力裂纹. 2.3.2 PC材料在其它的试剂沉浸的时间可以参考下表 （表一） 测试试剂浸泡时间（分钟）内应力值（兆帕）

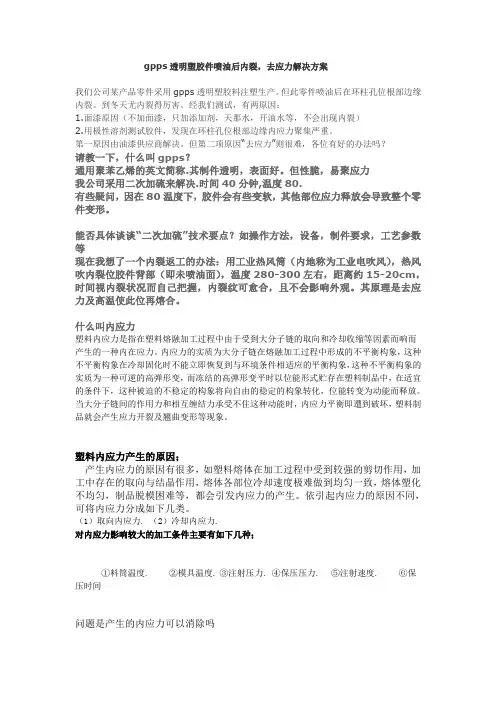

塑胶产品内应力研究与消除方法一 1.注塑制品一个普遍存在的缺点是有内应力。内应力的存在不仅是制件在储存和使用中出现翘曲变形和开裂的重要原因，也是影响制件光学性能、电学性能、物理力学性能和表观质量的重要因素。因此找出各种成型因素对注塑制品内应力影响的规律性，以便采取有效措施减少制件的内应力，并使其在制件断面上尽可能均匀地分布，这对提高注塑制品的质量具有重要意义。特别是在制件使用条件下要承受热、有机溶剂和其他能加速制件开裂的腐蚀介质时，减少制件的内应力对保证其正常工作具有更加重要的意义。此外，掌握注塑制品内应力的消除方法和测试方法也很有必要 2 内应力的种类 高分子材料在成型过程中形成的不平衡构象，在成型之后不能立即恢复到与环境条件相适应的平衡构象，是注塑制品存在内应力的主要原因。另外，外力使制件产生强迫高弹形变也会在其中形成内应力。根据起因不同，通常认为热塑性塑料注塑制件中主要存在着四种不同形式的内应力。对注塑制件力学性能影响最大的是取向应力和体积温度应力。 2.1取向应力 高分子取向使制件内存在着未松弛的高弹形变，主要集中在表层和浇口的附近，使这些地方存在着较大的取向应力，用退火的方法可以消除制件的
取向应力。试验表明，提高加工温度和模具温度、降低注射压力和注射速度、缩短注射时间和保压时间都能在不同程度上使制件的取向应力减小。 2.2体积温度应力 体积温度应力是制件冷却时不均匀收缩引起的。因内外收缩不均而产生的体积温度应力主要靠减少制件内外层冷却降温速率的差别来降低。这可以通过提高模具温度、降低加工温度来达到。 加工结晶塑料制件时，常常因各部分结晶结构和结晶度不等而出现结晶应力。模具温度是影响结晶过程的最主要的工艺因素，降低模具温度可以降低结晶应力。 带金属嵌件的塑件成型时，嵌件周围的料层由于两种材料线膨胀系数不等而出现收缩应力，可通过预热嵌件降低应力。 这两种内应力主要是由于收缩不均而产生的，也属于体积温度应力。 2.3与制件体积不平衡有关的应力 高分子在模腔内凝固时，甚至在极其缓慢的条件下要使制件在脱模后立即达到其平衡体积，在实际上是不可能的。实验测定表明，注塑制件中这种形式的内应力一般很小。 2.4 与制件顶出变形有关的内应力 这种内应力主要与开模条件和模具顶出机构的设计有关。正确选择开模条件使开模前的模腔压力接近于零，根据制件的结构和形状设计合理的顶出
第1 页 共 2页 残余应力检测方法概述 目前国际上普遍使用的残余应力检测方法种类十分繁多，为便于分类，人们往往根据测试过程中被测样品的破坏与否将测试方法分为：应力松弛法（样品将被破坏）和无损检测法（样品不被破坏）两类。以下我们简单归纳了现阶段较为常用的一些残余应力检测方法。 一、常见的残余应力检测方法： 1. 应力松弛法 (1) 盲孔法 该方法最早由Mather 于1934年提出，其基本原理就是通过孔附近的应变变化，用弹性力学来分析小孔位置的应力，孔的位置和尺寸会影响最终的应力数值。由于这类设备操作起来非常简单，近年来被广泛使用。 (2) 切条法 Ralakoutsky 在1888年提出了采用该方法测量材料的残余应力。在使用这种方法时需要沿特定方向将试件切出一条，然后通过测量试件切割位置的应变来计算残余应力。 (3) 剥层法 该方法是通过物理或化学的方法去除试件的 一层并测量其去除后的曲率，根据测定的试件表面曲率变化就能计算出残余应力。该方法常用于形状简单的试件，且测试过程快捷。 2. 无损检测方法 (1) X 射线衍射法 X 射线方法是根据测量试件的晶体面间距变化来确定试件的应变，进而通过弹性力学方程推导计算得到残余应力，目前最被广泛使用的是Machearauch 于1961提出的sin2ψ方法。日本最早研制成功了基于该方法的X 射线残余应力分析仪，为该方法的推广做出了巨大的贡献。 (2) 中子衍射法。 中子衍射方法的原理和X 射线方法本质上是一样的，都是根据材料的晶体面间距变化来求得应变，并根据弹性力学方程计算残余应力。但中子散射能量更高，可以穿透的深度更大，当然中子衍射的成本也是最昂贵的。 (3) 超声波法。 该方法的物理和实验依据是S.Oka 于1940年发现的声双折射现象，通过测定声折射所导致的声速和频谱变化反推出作用在试件上的应力。试件的晶体颗粒及取向会影响数据的准确度，尽管超声波方法也属无损检测方法，但其仍需进一步完善。 二、最新的残余应力检测方法 cos α方法早在1978年就由S.Taira 等人提出， 但真正应用于残余应力测试设备中还是近几年的事情。日本Pulstec 公司于2012年研制出了世界上首款基于cos α方法的X 射线残余应力分析仪，图1是设备图片（型号：μ-x360n ）。
内应力得产生及消除?所谓应力，就是指单位面积里物体所受得力,它强调得就是物体内部得受力状况；一般物体在受到外力作用下,其内部就会产生抵抗外力得应力；物体在不受外力作用得情况下，内部固有得应力叫内应力，它就是由于物体内部各部分发生不均匀得塑性变形而产生得、按照内应力作用得范围，可将它分为三类:（一)第一类内应力(宏观内应力),即由于材料各部分变形不均匀而造成得宏观范围内得内应力;（二)第二类内应力(微观内应力）,即物体得各晶粒或亚晶粒（自然界中,绝大多数固体物质都就是晶体)之间不均匀得变形而产生得晶粒或亚晶粒间得内应力;(三）第三类内应力（晶格畸变应力)，即由于晶格畸变，使晶体中一部分原子偏离其平衡位置而造成得内应力，它就是变形物体(被破坏物体)中最主要得内应力、 塑料内应力就是指在塑料熔融加工过程中由于受到大分子链得取向与冷却收缩等因素而响而产生得一种内在应力、内应力得实质为大分子链在熔融加工过程中形成得不平衡构象，这种不平衡构象在冷却固化时不能立即恢复到与环境条件相适应得平衡构象,这种不平衡构象得实质为一种可逆得高弹形变,而冻结得高弹形变平时以位能形式贮存在塑料制品中，在适宜得条件下,这种被迫得不稳定得构象将向自由得稳定得构象转化,位能转变为动能而释放、当大分子链间得作用力与相互缠结力承受不住这种动能时,内应力平衡即遭到破坏，塑料制品就会产生应力开裂及翘曲变形等现象、?几乎所有塑料制品都会不同程度地存在内应力,尤其就是塑料注射制品得内应力更为明显、内应力得存在不仅使塑料制品在贮存与使用过程中出现翘曲变形与开裂，也影响塑料制品得力学性能,光学性能,电学性能及外观质量、为此,必须找出内应力产生得原因及消除内应力得办法，最大程度地降低塑料制品内部得应力，并使残余内应力在塑料制品上尽可能均匀地分布，避免产生应力集中现象，从而改善塑料制品得力学１热学等性能、 塑料内应力产生得原因?产生内应力得原因有很多，如塑料熔体在加工过程中受到较强得剪切作用,加工中存在得取向与结晶作用，熔体各部位冷却速度极难做到均匀一致，熔体塑化不均匀，制品脱模困难等，都会引发内应力得产生、依引起内应力得原因不同，可将内应力分成如下几类、?（１）取向内应力?取向内应力就是塑料熔体在流动充模与保压补料过程中，大分子链沿流动方向排列定向构象被冻结而产生得一种内应力、取向应力产生得具体过程为：*近流道壁得熔体因冷却速度快而造成外层熔体粘度增高，从一而使熔体在型腔中心层流速远高于表层流速，导致熔体内部层与层之间受到剪切应力作用,产生沿流动方向得取向、
表二 塑料电水壶使用一段时间后，水尺（PC料）容易漏水，是因为PC塑胶材料的内应力不够，那又怎样检测呢下面我来介绍一个检测方法： 1、测试辅料： 正丙醇、乙酸乙酯/甲醇（比例为1:3）、甲苯/正丙醇（比例为 1:10）、甲苯/ 正丙醇（比例是 1:3）、碳酸丙烯、测试夹具(或者负载)。 2、测试过程： 测试夹具的选择： 因为TnP混合液存放时间过长,其成分会蒸发,性质会改变,从而导致测试结果不一，所以要选择一个可以存放正丙醇、乙酸乙酯/甲醇、甲苯/ 正丙醇、碳酸丙烯试剂的密封瓶，并且能保证试剂在密封瓶内循环流动。 测试试剂的选择： 选择测试试剂时应满足测试程度的要求,必须符合安全要求. 如果PC料在使用过程中不能承受机械负载，测试试剂由正丙醇或者乙酸乙酯和甲醇以1:3的比例调制而成. 如果PC料在使用过程中能承受机械负载，测试液必须为1:10比例的TnP(即甲苯和正丙醇混合液).如果外荷载更大或者在临界情况下,测试液可改为1:3比例的TnP,甚至可用碳酸丙烯替代. 如内应力较小的情况下，可用乙酸乙酯/甲醇代替TnP测试液.比如，将乙酸乙酯/甲醇的混合比例调为1：, 因为此试剂可让PC材料达到7兆帕的反应力值. 如果没有特殊的要求可根据“图表二”的内应力要求选择合适的试剂，试剂量要求能将测试样品完全沉浸在试剂中。 测试时间： 因为PC材料在注塑模表面形成一层液体薄膜.此液体薄膜不易蒸发,尤其经过更长时间的浸泡,使得产生裂纹更难被察觉.所以PC材料在碳酸丙烯试剂中浸泡时间不应超过一分钟.曝光时间越长,内应力值越小.但内应力更小,也会出现应力裂纹. PC材料在其它的试剂沉浸的时间可以参考下表 （表一） 测试试剂浸泡时间（分钟）内应力值（兆帕） 正丙醇 1 5 >15 乙酸乙酯/甲醇, （1:3) 1 5 >15 甲苯/正丙醇, （1:10） (TnP 1:10) 1 5 >9 甲苯/ 正丙醇, （1:3） (TnP 1:3) 1 5 >4 碳酸丙烯 1 >2 材料的选择： 对于有着色的PC材料或者有色材料上如果有由内应力产生的裂纹也很难觉查的到，所以测试样品要求选择透明的材料进行测试。 测试样品要求保证在出模后在室温条件下放置1个小时后才能进行内应力测试。测试样品的厚度要
消除残余应力的方法(金属)——时效处理 消除残余应力的方法(金属)——时效处理 金属工件(铸件、锻件、焊接件)在冷热加工过程中都会产生残余应力，残余应力值高者（单位为Pa）在屈服极限附近构件中的残余应力大多数表现出很大的有害作用；如降低构件的实际强度、降低疲劳极限，造成应力腐蚀和脆性断裂，由于残余应力的松弛，使零件产生变形，大大的影响了构件的尺寸精度。因此降低和消除工件的残余应力就十分必要了，特别是在航空航天、船舶、铁路及工矿生产等应用的，由残余应力引起的疲劳失效更不容忽视。 目前的针对残余应力的不同处理方法有：自然时效方法和人工时效方法（包括热处理时效、敲击时效、振动时效、超声冲击时效） 1、自然时效——适合：热应力（铸造锻造过程中产生的残余应力）冷应力（机械加工过程中产生的残余应力）焊接应力（焊接过程中产生的应力） 自然时效是最古老的时效方法。它是把构件露天放置于室外，依靠大自然的力量，经过几个月至几年的风吹、日晒、雨淋和季节的温度变化，给构件多次造成反复的温度应力。再温度应力形成的过载下，促使残余应力发生松弛而使尺寸精度获得稳定。 自然时效降低的残余应力不大，但对工件尺寸稳定性很好，原因是工件经过长时间的放置，石墨尖端及其他线缺陷尖端附近产生应力集中，发生了塑性变形，松弛了应力，同时也强化了这部分基体，于是该处的松弛刚度也提高了，增加了这部分材质的抗变形能力，自然时效降低了少量残余应力，却提高了构件的松弛刚度，对构件的尺寸稳定性较好，方法简单易行，但生产周期长.占用场地大，不易管理，不能及时发现构件内的缺陷，已逐渐被淘汰。 2、热处理时效——适合：热应力（铸造锻造过程中产生的残余应力）冷应力（机械加工过程中产生的残余应力）焊接应力（焊接过程中产生的应力） 热时效处理是传统的消除残余应力方法。它是将构件由室温缓慢，均匀加热至550℃左右，保温4-8小时，再严格控制降温速度至150℃以下出炉。 热时效工艺要求是严格的，如要求炉内温差不大于±25℃，升温速度不大于50℃/小时，降温速度不大于20℃/小时。炉内最高温度不许超过570℃，保温时间也不易过长，如果温度高于570℃，保温时间过长，会引起石墨化，构件强度降低。如果升温速度过快，构件在升温中薄壁处升温速度比厚壁处快的多，构件各部分的温差急剧增大，会造成附加温度应力。如果附加应力与构件本身的残余应力叠加超过强度极限，就会造成构件开裂。 热时效如果降温不当，会使时效效果大为降低，甚至产生与原残余应力相同的温度应力（二次应力、应力叠加），并残留在构件中，从而破坏了已取得的热
薄膜应力 通常薄膜由它所附着的基体支承着,薄膜的结构和性能受到基体材料的重要影响。因此薄膜与基体之间构成相互联系、相互作用的统一体，这种相互作用宏观上以两种力的形式表现出来：其一是表征薄膜与基体接触界面间结合强度的附着力；其二则是反映薄膜单位截面所承受的来自基体约束的作用力—薄膜应力。薄膜应力在作用方向上有张应力和压应力之分。若薄膜具有沿膜面收缩的趋势则基体对薄膜产生张应力，反之,薄膜沿膜面的膨胀趋势造成压应力[1-2]。应该指出,薄膜和基体间附着力的存在是薄膜应力产生的前提条件,薄膜应力的存在对附着力又有重要影响[3]。 图1薄膜中压应力与张应力的示意图[4] 1薄膜应力的产生及分类: 薄膜中的应力受多方面因素的影响,其中薄膜沉积工艺、热处理工艺以及材料本身的机械特性是主要影响因素。按照应力的产生根源将薄膜内的应力分为热应力和本征应力,通常所说的残余应力就是这两种应力的综合作用,是一种宏观应力[4]。 本征应力又称内应力,是在薄膜沉积生长环境中产生的(如温度、压力、气流速率等),它的成因比较复杂,目前还没有系统的理论对此进行解释,如晶格失配、杂质介入、晶格重构、相变等均会产生内应力[5]。本征应力又可分为界面应力和生长应力。界面应力来源于薄膜与基体在接触界面处的晶格错配或很高的缺陷密度，而生长应力则与薄膜生长过程中各种结构缺陷的运动密切相关。本征应力与薄膜的制备方法及工艺过程密切相关，且随着薄膜和基体材料的不同而不同[6]。 热应力是由薄膜与基底之间热膨胀系数的差异引起的。在镀膜的过程中，薄膜和基体的温度都同时升高，而在镀膜后,下降到初始温度时，由于薄膜和基体的热膨胀系数不同，便产生了内应力，一般称之为热应力，这种现象称作双金属效应[7]。但由这种效应引起的热应力不能认为是本质的论断。薄膜热应力指的是在变温的情况下，由于受约束的薄膜的热胀冷缩
应力测试方法的概述 在几乎所有的机械设备中, 都有金属构件承受负载。这些构件内部应力的大小及其变化是造成失效( 如疲劳等) 的主要原因。金属构件内部应力的大小变化除了与其受力情况有关外, 还与其加工过程, 形变及周围的温度有关。为了维护、检查这些和延长使用寿命, 长期以来人们很关注应力的检测。应力的测量方法也很多, 如盲孔法、x 射线法、磁力法、超声方法等。由于超声波所固有的特性, 如穿透能力强、仪器设备简单、测量速度快、低成本等, 利用超声波无损测量材料表面和内部的应力状况的潜力是显而易见的。目前应力超声波测量的主要理论有: 1 声速与应力关系的Hu g h e s 和ke lly 理论 超声波测量应力方法是基于声弹性效应, 其理论基本假设为: ( 1 ) 固体连续性假设; ( 2 ) 声波的小扰动叠加在物体静态有限变形上; ( 3 ) 物体是超弹性的、均匀的; ( 4 ) 物体在变形中可视为等温或等熵过程。1949 年Hughes 利用超声波测量晶体的三阶弹性常数, 以此为基础, 随后超声波应力测量技术得到了较大的发展。1953 年Hughes 和Kelly 利用Lame 常数λ和μ, 以及Murnaghan 常数l 、m 和n提出了各向同性材料的声弹性理论表达式, 建立了超声波在材料中传播速度与应力之间的关系。 设固体不存在机械耗散过程，可得质点的运动方程为： （1） 式中 是固体的单位体积中的势能, η是拉格朗日坐标下的应变矩阵, ai, xk( i , k =1 , 2 , 3 ) 是拉格朗日坐标和位移坐标。这一方程是研究声波在固体中传播的基础。利用( 1 ) 式, Hughes 和kelly 从理论上研究了各向同性中的波速与附加静压力或常应力的关系, 这些关系也是后来人们测量固体应力的理论基础。 选自变量为拉格朗日变量a , b , c , 质点位移用u , v, w 把表示, 由力学定律方程( 1 ) 可以写成
塑料内应力检测方法和内应力消除方法的 文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]
塑料内应力检测方法和内应力消除方法的资料 最近公司产品客户投诉有不明原因的开裂现象，个人怀疑是内应力集中所致。以下资料中遗憾的是没有PP和PVC及PE塑料注射成形零件由于结构设计，模具设计和工艺的局限性，在注塑和冷却过程中总会同时伴有压力和拉力的产生，而较高的残余应力（表面拉力）将会导致零件过早失效。为了有效规避零部件产生这种失效，更合理的设计和工艺是必需的。同时，快速而有效的检测在研发和生产过程中可以帮助我们及时发现缺陷，并可避免问题的扩散。目前评估塑料注射成形零件表面及附近区域残余应力的方法之一是溶剂沉浸测试法。沉浸后，高应力集中区域会有相应的裂纹产生，以此我们就可以快速有效地对设计和工艺进行评估和改进。以下部分是主要树脂生产商GE和Bayer推荐的适合于各自主要产品的溶剂测试法。我们需要在供应商品质控制流程中加入该检测结果。GEP Lexan/Cycoloy系列塑料Lexan 系列（PC）：常用于手机镜片，导光板，机壳。Cycoloy系列（PC+ABS）：常用于手机机壳。对于用Lexan和Cycoloy系列塑料成形的零件，内应力的检查都可以采用以下方法：1．醋酸沉浸法：（1）将零件完全浸入24摄氏度的冰醋酸中30秒；（2）取出后立即清洗，后晾干检查表面；（3）仔细观察外观，若有细小致密的裂纹，说明此处有应力存在，裂纹越多，应力越大;（4）重复上述操作，在冰醋酸中浸2分钟，再检查零件，若有深入塑料的裂纹，说明此处有很高的内应力，裂纹越严重，内应力越大。2．甲乙酮 + 丙酮沉浸法：将零件完全浸入21摄氏度的1：1的甲乙酮 + 丙酮的混合液中，取出后立即甩干，依上法检查，有应力的零件应在60-75摄氏度下加热2-4小时以清除应力，也可在25%的丙酮中浸
消除焊接件应力的工厂方法 所谓工厂方法，就是立刻见效并且投资很小，极其具备操作性的方法。 某些焊接件，完工后存在极大应力。比如，使用油压机压配合装配的工件，铸钢件，铸铁冷焊件。 消除应力的方法： 1.日光暴晒！在夏天，如果产品不急于赶工，这是个最省钱的办法。头天晚上把工件拖到露天，当中午2点太阳最毒辣的时候，立刻施焊。然后让日光暴晒15天，应力得到基本消除。适用于16Mn之类的结构件和铸钢件，不过弟兄们可就太辛苦啦，需事先预备水壶若干，诸葛行军散少许···，在此先行道乏。 2.敲击！首先用高速钢(报废钻头改，但不是所有钻头都是高速钢的，事先必须查明)磨削一个尖头锤，然后敲击焊缝，标准是每平方厘米至少15点，要敲出坑，切实产生强制变形，才有效果。否则没用。弟兄们偷懒不得啊！此法适用于结构钢件。铸钢件敲击不要太狠了，铸铁件更要轻敲，但点数要增加一倍。 3.使用30度窄坡口！一般坡口都是60度，操作方便，但是焊接时间长，填充金属多，变形大，自然焊接应力就大。使用窄坡口，不仅降低成本(焊条和焊丝价格比钢板贵至少2倍)，提高操作速度(弟兄们对于高效率的工艺从来都是欢迎的)，而且极大地降低应力。除了薄板和特厚板，都适用。就是对弟兄们的操作技能提出更高要求。只要抓住一条，焊枪摆动时，坡口两端要停留时间足够(其实不超过0.3秒)，看到坡口边缘已经熔化并且液态金属产生波纹才向另一侧摆动，就不会产生未熔合。焊道层间打磨时要把熔渣除尽，X光检测保证条条焊缝都是I级片，一个缺陷都不会有。接头要采用冷接法，事先把接头磨削成斜坡状，又美观质量又好。 4.强制加热！如果构件能够预热，后热，应力都能减小。但是，一个拳头大的铸铁件用507焊条热焊都要两把气割枪加热，稍微大一点的铸件就无法有效加热，也就不能用507焊条热焊，而冷焊应力是比较大的。怎么办？作一个10孔加热头就行了。就像猪八戒那个耙子一样。用20号气焊枪一把，其实气割枪火力更大，别用气割枪啊！回火爆炸了不负责啊！把喷嘴取下，用紫铜棒加工一个10孔加热头，图纸回头我上传过来，现在在王霸里边，然后对要焊接的铸件加热，火焰厉害得多！此法适用于铸铁，铸钢件。 心得]铸件、锻件、焊接件残余应力的产生和时效方法 铸件、锻件、焊接件残余应力的产生和时效方法 金属构件(铸件、锻件、焊接件)在冷热加工过程中产生残余应力，高者在屈服极限附近构件中的残余应力大多数表现出很大的有害作用；如降低构件的实际强度、降低疲劳极限，造成应力腐蚀和脆性断裂，由于残余应力的松弛，使零件产生变形，大大的影响了构件的尺寸精度。因此降低和消除构件的残余应力就十分必要了。 一、残余应力的产生 1.铸造应力的产生 (1)热应力 铸件各部分的薄厚是不一样的，如机床床身导轨部分很厚，侧壁.筋板部分较薄，其横向端面如图一所示。铸后，薄壁部分冷却速度快收缩大，而厚壁部分，冷却速度慢，收缩的小。薄壁部分的收缩受到厚壁部分的阻碍，所以薄壁部分受拉力，厚壁部分受压力。因纵向收缩差大，因而产生的拉压也大。这时铸件的温度高，薄厚壁都处于塑性状态，其压应力使厚壁部分变粗，拉应力使薄壁部分变薄，拉压应力，随塑性变形而消失。 铸件逐渐冷却，当薄壁部分进入弹性状态而厚壁部分仍处于塑性时，压应力使厚壁部分产生塑
