过冷奥氏体等温转变过程及产物-贝氏体转变

第三章钢的热处理

第2节奥氏体转变图

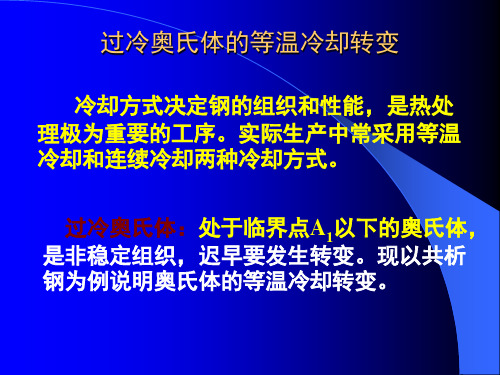

第3讲过冷奥氏体等温转变过程及产物

贝氏体转变

560~230℃

贝氏体型转变B

上贝氏体下贝氏体

共析钢的奥氏体等温转变图

贝氏体定义: 钢中的贝氏体是过冷奥氏体的中温转变产物,它以贝氏体铁素体(bainitic ferrite, BF) 为基体,同时存在碳化物相的组织

贝氏体=贝氏体铁素体+碳化物

贝氏体铁素体:含碳量过饱和的铁素体

碳化物:包括θ-渗碳体或ε-碳化物

过冷奥氏体不同等温转变温度下, 贝氏体的形态不同

560 ~350 ℃形成

上贝氏体B上

350℃ ~Ms(230 ℃)形成

下贝氏体B下

上贝氏体560 ~350 ℃形成

组织特征:B上呈羽毛状

上贝氏体形成示意图

贝氏体组织的形成

形核+ 核长大

在奥氏体

晶界形成在平行的铁素体片层之间析出渗碳体

新相铁素体

上贝氏体的性能

硬度高:40~45HRC

塑、韧性差:铁素体片粗且平行分布,同时晶间有脆性的渗碳体

(a)光学显微镜照片

下贝氏体组织呈针叶状

下贝氏体的显微组织

Fe 3C 白色弥散分布于铁素体晶内

(b)扫描电子显微镜照片

组织特征:B 下呈针叶状

微观结构:由针叶状过饱和F 和弥散分布在其中的极细小的渗碳体

组成下贝氏体形成示意图

下贝氏体在350℃~Ms(230℃)阶段形成

性能:

硬度高~50HRC,强度高,耐磨性好,塑性、韧性高

具有良好的综合力学性能

生产中“等温淬火”的目的就是为了得到B下组织
