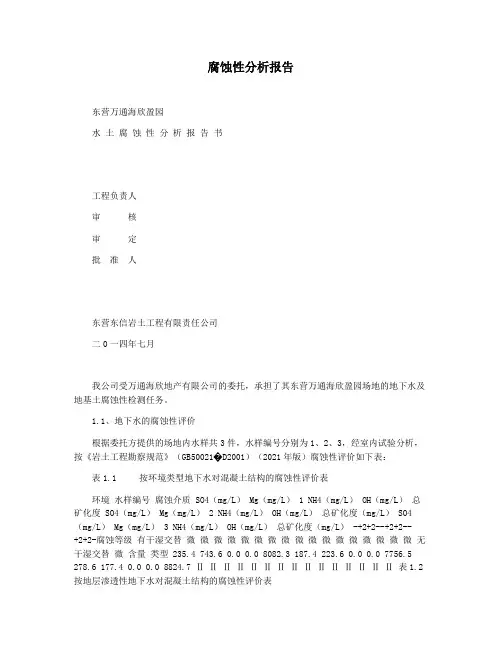

东营万通海欣盈园
水土腐蚀性分析报告书工程负责人
审核
审定
批准人
东营东信岩土工程有限责任公司
二0一四年七月
我公司受万通海欣地产有限公司的委托，承担了其东营万通海欣盈园场地的地下水及地基土腐蚀性检测任务。
1.1、地下水的腐蚀性评价
根据委托方提供的场地内水样共3件，水样编号分别为1、2、3，经室内试验分析，按《岩土工程勘察规范》（GB50021―2001）（2009年版）腐蚀性评价如下表：
表1.1 按环境类型地下水对混凝土结构的腐蚀性评价表
表1.2 按地层渗透性地下水对混凝土结构的腐蚀性评价表
（注：A是指直接临水或强透水层中的地下水；B是指弱透水层中的地下水。强透水层是指碎石土和砂土；弱透水层是指粉土和粘性土。）
表1.3 地下水对钢筋混凝土结构中钢筋的腐蚀性评价表
该场地环境类型为II类，地下水对混凝土结构具微腐蚀性；按B类地层渗透类型，地下水对混凝土结构具微腐蚀性。综合评价场地地下水对混凝土结构具微腐蚀性。在干湿交替条件下地下水对钢筋混凝土结构中的钢筋具中等腐蚀性，在长期浸水条件下对钢筋混凝土结构中的钢筋具微腐蚀性。
1.2、地基土的腐蚀性评价
根据委托方提供的场地内地基土样共3件，土样编号为4、5、6，经室内试验分析，按《岩土工程勘察规范》（GB50021―2001）（2009年版）相关规定，土的腐蚀性评价如下表：
表1.4 按环境类型地基土对混凝土结构的腐蚀性评价表
表1.5 按地层渗透性地基土对混凝土结构的腐蚀性评价表
（注：A是指强透水土层；B是指弱透水土层）
表1.6 地基土对钢筋混凝土结构中钢筋的腐蚀性评价表
（注：A是指地下水位以上的碎石土、砂土，稍湿的粉土，坚硬、硬塑的黏性土；B是湿、很湿的粉土，可塑、软塑、流塑的黏性土）
该场地环境类型为II类，地基土对混凝土结构具弱腐蚀性；按B类地层渗透类型，地基土对混凝土结构具微腐蚀性。综合评价场地地基土对混凝土结构具弱腐蚀性。在B类环境条件下地基土对钢筋混凝土结构中的钢筋具中等腐蚀性。
地下水与地基土对建筑材料腐蚀的防护，应符合现行国家标准《工业建筑防腐蚀设计规范》（GB50046-2008）的规定。
说明：
1、本次试验所有样品均由委托方提供，本报告只针对委托方提供的样品进
行试验，试验结果真实有效；
2、地下水与地基土的腐蚀性评价供委托方及设计部门参考；
3、地下水与地基土各离子的含量详见附表。
编号：1 野外： 送样单位：万通海欣地产有限公司 取样地点：东营市万通海欣盈园
取样日期：2014.07.18 分析日期：2014.07.19
化 学 分 析 特殊项目分析
总碱量：15.1
总矿化度：8082.3毫克/升 PH 值：7.0
试验： 检查：
编号：2 野外： 送样单位：万通海欣地产有限公司 取样地点: 东营市万通海欣盈园
取样日期：2014.07.18 分析日期：2014.07.19
化 学 分 析 特殊项目分析
总碱量：12.6
总矿化度：7756.5毫克/升 PH 值：7.0
试验： 检查：
编号：3 野外： 送样单位：万通海欣地产有限公司 取样地点: 东营市万通海欣盈园
取样日期：2014.07.18 分析日期：2014.07.19
化 学 分 析 特殊项目分析
总碱量：13.7
总矿化度：8824.7毫克/升 PH 值：7.0
试验： 检查：
土的易溶盐分析报告
编号：野外：送样单位：万通海欣地产有限公司取样地点：东营市万通海欣盈园
取样日期：2014.07.18 分析日期：2014.07.19
试验：检查：
