桥梁防撞护栏试验段施工总结

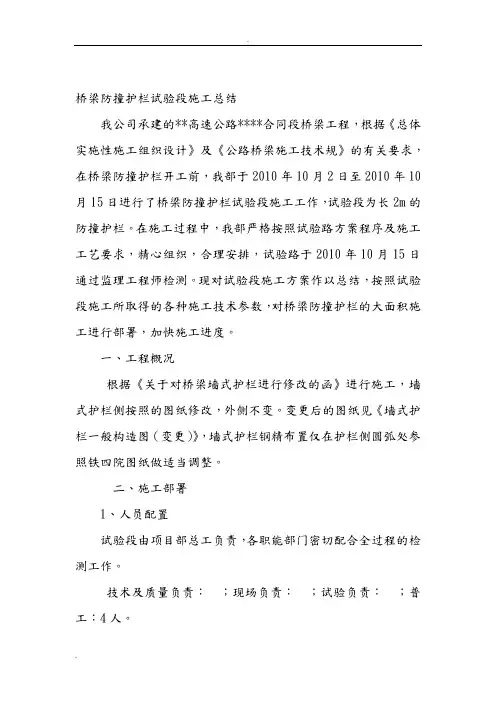

我公司承建的**高速公路****合同段桥梁工程，根据《总体实施性施工组织设计》及《公路桥梁施工技术规范》的有关要求，在桥梁防撞护栏开工前，我部于2010年10月2日至2010年10月15日进行了桥梁防撞护栏试验段施工工作，试验段为长2m 的防撞护栏。在施工过程中，我部严格按照试验路方案程序及施工工艺要求，精心组织，合理安排，试验路于2010年10月15日通过监理工程师检测。现对试验段施工方案作以总结，按照试验段施工所取得的各种施工技术参数，对桥梁防撞护栏的大面积施工进行部署，加快施工进度。
一、工程概况
根据设计院《关于对桥梁墙式护栏进行修改的函》进行施工，墙式护栏内侧按照设计院的图纸修改，外侧不变。变更后的图纸见《墙式护栏一般构造图（变更）》，墙式护栏钢精布置仅在护栏内侧圆弧处参照铁四院图纸做适当调整。
二、施工部署
1、人员配置
试验段由项目部总工负责，各职能部门密切配合全过程的检测工作。
技术及质量负责：；现场负责：；试验负责：；普工：4人。
2、施工工期
2010年10月2日 - 2010年10月10日，9天
3、机械设备配置
主要设备：混凝土搅拌机、混凝土罐车和吊车等。
机具：振捣器、铁锹、钢板、橡皮锤。
三、防撞护栏施工方案和施工方法
3.1、测量放线
1、由测量人员根据桥梁控制点放出护栏的内外轮廓线和模板的检查线，并用墨线弹在梁板上。直线段每5m放一次，曲线段进行加密。
2、每隔5m在护栏预埋筋上焊接一根钢筋，测放出护栏顶面高程线并用红漆标住在钢筋上。作为钢筋绑扎时的高程控制线。
3.2、钢筋工程
进场的钢筋，必须符合GB1944-1911、GB13013-1991的技术要求。要有出厂质量保证书。没有出厂质量保证书的钢筋，绝不能进场，对进场的钢筋，严格按规范规定取样试验合格后才能使用。
钢筋配料单必须经过技术主管审核后，才准开料，开料成型的钢筋，应按图纸编号顺序挂牌，堆放整齐。钢筋的堆放场地要采取防锈措施。钢筋制作安装过程中必须做好钢筋构造截面尺寸的控制及临时定位工作。
