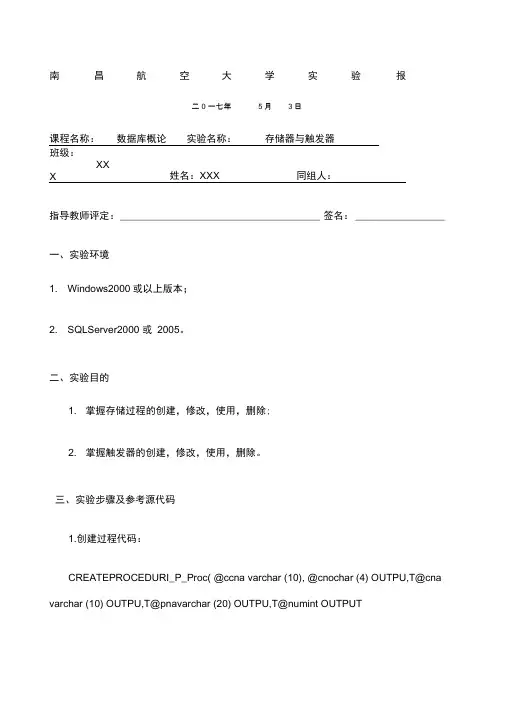

南昌航空大学实验报告
二0一七年 5 月 3 日
课程名称：数据库概论实验名称：存储器与触发器
班级：xxx 姓名：xxx 同组人：
指导教师评定：签名：
一、实验环境
1．Windows2000或以上版本；
2．SQLServer2000或2005。
二、实验目的
1．掌握存储过程的创建，修改，使用，删除；
2．掌握触发器的创建，修改，使用，删除。
三、实验步骤及参考源代码
1.创建过程代码：
CREATE PROCEDURE C_P_Proc(@ccna varchar(10),@cno char(4)OUTPUT,@cna varchar(10)OUTPUT,@pna varchar(20)OUTPUT,@num int OUTPUT)
AS
SELECT @cna=cna,@cno=https://www.doczj.com/doc/561385449.html,o,@pna=pna,@num=num
FROM cp,customer,paper
WHERE https://www.doczj.com/doc/561385449.html,o=https://www.doczj.com/doc/561385449.html,o AND paper.pno=cp.pno AND cna=@ccna;
6.执行存储过程C_P_Pro,实现对李涛，钱金浩等不同顾客的订阅信息查询execute C_P_Proc@name='李涛'
execute C_P_Proc@name='钱金浩'
7，删除存储过程C_P_Prcc
DROP PROCEDURE C_P_PROC
（4）在DingBao数据库中针对PAPER创建插入触发器TR_PA PER_I、删除触发器TR_PAPER_D、修改触发器TR_PAPER_U。具体要求如下。
<1>对PAPER的插入触发器：插入报纸记录，单价为负值或为空时，设定为10元。
CREATE TRIGGER TR_PAPER_I ON paper
FOR INSERT AS
DECLARE @ippr FLOAT;
declare @ipno int;
SELECT @ippr=ppr,@ipno=pno from inserted
begin
if @ippr<0 or @ippr is NULL
begin
raiserror('报纸的单价为空或小于零！',16,1)
update paper set ppr=10
where paper.pno=@ipno
end
end
INSERT
INTO paper(pno,pna,ppr)VALUES('000007','青年报',-2)
select*from paper
<2>对PAPER的删除触发器：要删除的记录，若正在被订阅表CP参照时，级联删除订阅表中相关的订阅记录。
create trigger TR_Paper_D on paper
instead of delete as
declare @icount int;
select @icount=count(*)from deleted,Cp where
deleted.pno=Cp.pno
if @icount>=1
begin
declare @ipno int
select @ipno=deleted.pno
from deleted
delete from cp
where pno=@ipno
end
delete from paper
where pno ='000007'
select*from paper
<3>对PAPER的修改触发器：当报纸的单价修改为负值或为空时，提示“输入单价不正确！”的信息，并取消修改操作。
create trigger TR_Paper_U on paper
for update as
declare @ippr float;
select @ippr=ppr from inserted
if @ippr<0 or @ippr is null
begin
raiserror('输入单价不正确!',16,1)
rollback transaction
end
update paper
set ppr=-1
where pno='000004'
创建DDL触发器，阻止对DingBao数据库的修改
CREATE TRIGGER safety ON DATABASE FOR ALTER_TABLE,DROP_TABLE AS
PRINT'你必须失效DDL触发器"safety"后，才能删除或修改数据库表～' ROLLBACK;
执行:
DROP TABLE cp
四，实验体会
通过这次的存储器和触发器的实验，让我学会了存储器和触发器的创建，修改，使用和删除操作，也了解存储器和触发器在数据库中的作用。
