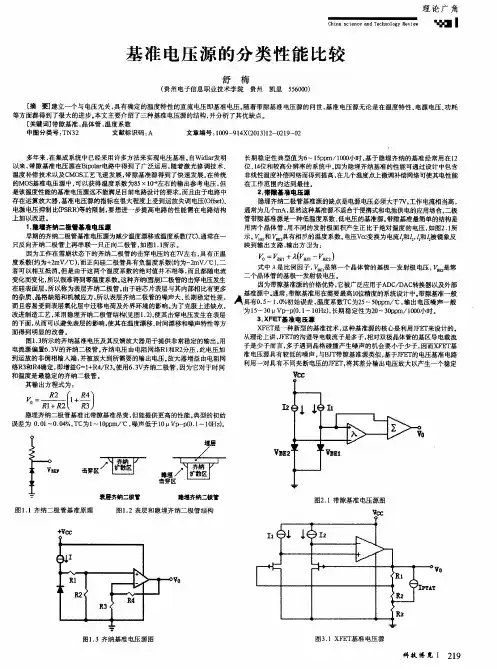

基准电压源的分类性能比较

基准电压源的分类性能比较
基准电压源的分类性能比较

基准电压源的分类性能比较

[摘要]建立一个与电压无关,具有确定的温度特性的直流电压即基准电压。随着带隙基准电压源的问世,基准电压源无论是在温度特性、电源电压、功耗等方面都得到了很大的进步。本文主要介绍了三种基准电压源的结构,并分析了其优缺点。

[关键词]带隙基准,晶体管,温度系数

中图分类号:tn32 文献标识码:a 文章编号:1009-914x(2013)12-0219-02

多年来,在集成系统中已经采用许多方法来实现电压基准。自widlar发明以来,带隙基准电压源在bipolar电路中得到了广泛运用,随着激光修调技术、温度补偿技术以及cmos工艺飞速发展,带隙基准源得到了快速发展。在传统的mos基准电压源中,可以获得温度系数为85×10-6左右的输出参考电压,但是该温度性能的基准电压源远不能满足目前电路设计的要求。而且由于电路中存在运算放大器,基准电压源的指标在很大程度上受到运放失调电压(offset)、电源电压抑制比(psrr)等的限制,要想进一步提高电路的性能需在电路结构上加以改进。

1.隐埋齐纳二极管基准电压源

早期的齐纳二极管基准电压源为减少温度漂移或温度系数(tc),通常在一只反向齐纳二极管上再串联一只正向二极管,如图1.1所示。

因为工作在雪崩状态下的齐纳二极管的击穿电压约在7v左右,

ADC选择最合适的基准电压源和放大器

如何为您的ADC选择最合适的基准电压源和放大器 主题: 驱动精密ADC:如何为您的ADC选择最合适的基准电压源和放大器? 在线问答: [问:callhxw] 如何评定一颗ADC非线性?丢码? [答:Jing] you can use ADC"s INL and DNL parameter to evaluate the non-linearity and you can also use ENOB parameter to check code loss. Thanks!Generally ENOB releated with ADC"s SNR [2006-2-28 10:32:08] [问:吉星] 在差分输入时,不考虑直流,使用差分放大器和变压器哪个更好.[答:Mariah] Transformer is better for the better noise and distortion performance, especially in very high frequencies. [2006-2-28 10:32:14] [问:Jane Yang] 请问应如何处理板级噪声对于高精度AD的影响?特别是输入部分的噪声? [答:Jing] This is a good question and it"s very difficult to answer. Generally, You should consider all the input noise derived from sensor/AMP/BUFFER. You can also use a LPF to reduce the input noise. Remember the BGP of AMP should be 100x of ADC"s throughput. Thanks! [2006-2-28 10:34:30] [问:石林艳] AD变换的参考基准源很重要,对模拟供电电源和数字供电电源的要求也很高吗 [答:Rui] 模拟供电电源,和数字供电电源相对基准源来说,精度要求相对较低,一般情况下用10uF的电容和0.1uF滤波即可。 [2006-2-28 10:34:31] [问:zcs_1] 请解释一下,分辨率和转换精度之间的区别 [答:Mariah] For conversion accuracy, it involves many aspecs. For example, INL, DNL, offset, gain error. [2006-2-28 10:34:46] [问:Leemour] 對不起能否講一下什麼是:RAIL TO RAIL,這個我一直不太明白。 [答:Xiangquan] 轨到轨指输入轨到轨,或输出轨到轨,具体指的是输入信号或者输出信号的范围基本接近于电源,譬如电源是+-5V,输入信号或输出信号可以达到+-4.9几V以上 [2006-2-28 10:35:25] [问:jlwg] 很多种adi的a/d转换器件都自带有标准电压源,请问是使用器件自带的标准电压源好还是另外使用独立的标准电压源更精确? 另外使用ad7710时,每次转换通道后的第一次转换结果是否是有效的? [答:Troy] Use an independant reference to get the highest accuracy and lowest temperature drift. It depends on how much accuracy your application needs over temperature. [2006-2-28 10:37:14] [问:xwlcba] 您提到驱动AD的运放增益带宽积要求大于100倍采样速率,请问对运放的转换速率有何具体要求? [答:Troy] To get the lowest distortion (THD), we recommend using an amplifier with at least 100x gain-bandwidth product greater than the sample rate. [2006-2-28 10:39:36] [问:bly1979m] 本人最近做了一个项目用于精确测量温度的,就用到了这两种器件!请推荐几款贵司产品?并说说它的大概价格是多少? [答:Jing] It"s depend on the accuracy of your system requirement. I am

带隙基准电压源的设计

哈尔滨理工大学 软件学院 课程设计报告 课程大三学年设计 题目带隙基准电压源设计 专业集成电路设计与集成系统班级集成10-2 班 学生唐贝贝 学号1014020227 指导老师董长春 2013年6月28日

目录 一.课程设计题目描述和要求………………………………………… 二.课程设计报告内容………………………………………………… 2.1课程设计的计算过程…………………………………………. 2.2带隙电压基准的基本原理……………………………………. 2.3指标的仿真验证结果…………………………………………. 2.4 网表文件……………………………………………………… 三.心得体会……………………………………………………………四.参考书目………………………………………………………….

一.课程设计题目描述和要求1.1电路原理图: (1).带隙基准电路 (2).放大器电路

1.2设计指标 放大器:开环增益:大于70dB 相位裕量:大于60度 失调电压:小于1mV 带隙基准电路:温度系数小于10ppm/C ? 1.3要求 1>手工计算出每个晶体管的宽长比。通过仿真验证设计是否正确,是否满足指标的要求,保证每个晶体管的正常工作状态。 2>使用Hspice 工具得到电路相关参数仿真结果,包括:幅频和相频特性(低频增益,相位裕度,失调电压)等。 3>每个学生应该独立完成电路设计,设计指标比较开放,如果出现雷同按不及格处理。 4>完成课程设计报告的同时需要提交仿真文件,包括所有仿真电路的网表,仿真结果。 5>相关问题参考教材第六章,仿真问题请查看HSPICE 手册。 二. 课程设计报告内容 由于原电路中增加了两个BJT 管,所以Vref 需要再加上一个Vbe ,导致最后结果为(ln )8.6M n β??≈,最后Vref 大概为1.2V ,且电路具有较大的电流,可以驱动较大的负载。 2.1课程设计的计算过程 1> M8,M9,M10,M11,M12,M13宽长比的计算 设Im8=Im9=20uA (W/L)8=(W/L)9=20uA 为了满足调零电阻的匹配要求,必须有Vgs13=Vgs6 ->因此还必须满足(W/L)13=(Im8/I6)*(W/L)6 即(W/L)13/(W/L)6=(W/L)9/(W/L)7 取(W/L)13=27 取(W/L)10=(W/L)11=(W/L)13=27 因为偏置电路存在整反馈,环路增益经计算可得为1/(gm13*Rb),若使环路

一种用于高速高精度ADC的电压基准源设计

0引言 随着集成电路规模不断扩大,尤其是芯片系统集成技术的提出,对模拟集成电路基本模块(如A/D、D/A转换器、滤波器以及锁相环等电路)提出了更高的精度和速度要求,这也就意味着系统对其中的基准源模块提出了更高的要求。 用于高速高精度A DC的片内电压基准源不仅要满足A DC精度和采样速率的要求,并应具有较低的温度系数和较高的电源抑制比,此外,随着低功耗和便携的要求,A DC也在朝着低压方向发展,相应的基准源也要满足低电源电压的要求。 本文分析了基准源对流水线A DC精度的影响,并建立了相应的模型,确定了高速高精度A DC对电压基准源的性能要求。 给出了基于1.8 V的低电源电压,并采用结构简单的VBE非线性二阶补偿带隙基准源的核心电路,该补偿方式可以实现较低的温度系数,能满足高速高精度A DC的要求。箝位运放采用一种低噪声两级运算放大器,该运放可提供小于0.02 mV 的失调电压,因而保证了基准源的补偿精度。为了提高基准源的电源抑制比,本文除采用常用的共源共栅电流镜技术以外,还设计了一种简单有效的电源抑制比提高电路,从而使得基准源的电源抑制比有了较大提高。 1 电压基准源影响的建模分析 在Pipelined A DC系统中,基准源的主要作用是为子A DC提供比较电平,同时为MD A C提供残差电压。差分基准电压源发生偏移会导致子A DC比较电平和MDA C残差电压发生变化。而通过引入冗余位矫正技术可大大减小差分基准电压源所引起的比较电平变化对系统指标造成的影响,但是,MDA C残差电压变化的影响却无法消除,系统的转移特性曲线仍将会发生变化,从而造成系统指标下降。其中基准电压源的偏移主要来源于温度和电源电压的影响。 下面分析基准电压源温度漂移特性对DNL的影响。一般情况下,实际相邻输出与理想相邻输出之间的偏差可以表示为: 对于首级精度为3.5位的12位A DC,在-40℃~85℃的温度范围内,对温度要求最严格的比较器一般要求基准电压源的最大温漂不超过(7/8)V diff。 根据下列两式: 可以得到DNL对基准电压源温度系数的要求,即温度系数T C≤6.84 ppm/℃。式中,V T0为室温25℃时的基准电压值。

电压基准芯片的参数解析及应用技巧

电压基准芯片的参数解析及应用技巧 电压基准芯片是一类高性能模拟芯片,常用在各种数据采集系统中,实现高精度数据采集。几乎所有电压基准芯片都在为实现“高精度”而努力,但要在各种不同应用场合真正实现高精度,则需要了解电压基准的内部结构以及各项参数的涵义,并要掌握一些必要的应用技巧。 电压基准芯片的分类 根据内部基准电压产生结构不同,电压基准分为:带隙电压基准和稳压管电压基准两类。带隙电压基准结构是将一个正向偏置PN结和一个与VT(热电势)相关的电压串联,利用PN结的负温度系数与VT的正温度系数相抵消实现温度补偿。稳压管电压基准结构是将一个次表面击穿的稳压管和一个PN结串联,利用稳压管的正温度系数和PN结的负温度系数相抵消实现温度补偿。次表面击穿有利于降低噪声。稳压管电压基准的基准电压较高(约7V);而带隙电压基准的基准电压比较低,因此后者在要求低供电电压的情况下应用更为广泛。 根据外部应用结构不同,电压基准分为:串联型和并联型两类。应用时,串联型电压基准与三端稳压电源类似,基准电压与负载串联;并联型电压基准与稳压管类似,基准电压与负载并联。带隙电压基准和稳压管电压基准都可以应用到这两种结构中。串联型电压基准的优点在于,只要求输入电源提供芯片的静态电流,并在负载存在时提供负载电流;并联型电压基准则要求所设置的偏置电流大于芯片的静态电流与最大负载电流的总和,不适合低功耗应用。并联型电压基准的优点在于,采用电流偏置,能够满足很宽的输入电压范围,而且适合做悬浮式的电压基准。 电压基准芯片参数解析 安肯(北京)微电子即将推出的ICN25XX系列电压基准,是一系列高精度,低功耗的串联型电压基准,采用小尺寸的SOT23-3封装,提供1.25V、2.048V、2.5V、3.0V、3.3V、4.096V输出电压,并提供良好的温度漂移特性和噪声特性。

电压基准源的选择

电压基准源的选择 在DAC和DAC里面都有电压基准源,它可以是芯片内部提供的基准也可以是外接的电压基准芯片。 基准源的类型 两种常见的基准源是齐纳和带隙基准源。齐纳基准源通常采用两端并联拓扑;带隙基准源通常采用三端串连拓扑。选择依据如下表: 并联结构的齐纳基准与串联结构的带隙基准的对照表。 表1.电压基准对照表 齐纳二极管缺点: 1)精确度达不到高精度应用的要求,而且,很难胜任低功耗应用的要求。例如: BZX84C2V7LT1,它的击穿电压,即标称基准电压是2.5V,在2.3V至2.7V 之间变化,即精确度为±8%,这只适合低精度应用。 2)齐纳基准源的另一个问题是它的输出阻抗。上例中器件的内部阻抗为5mA 时100Ω和1mA时600Ω。非零阻抗将导致基准电压随负载电流的变化而发生变化。选择低输出阻抗的齐纳基准源将减小这一效应。 所以在高精度应用的场合通常用带隙基准源。如14bit,210MSPS(刷新速率 UpDate Rate)的DAC9744内部就带一个2.1V的带隙基准源。

AD9744内部基准源配置 AD9744外部基准源配置 AD9744基准源配置管脚 (这个是AD9742的基准源配置管脚,AD9744的我怀疑错了,AD9742是与AD9744同系列的,一样管脚,只是AD9742是12bit,AD9744 16bit) REFLO——内部参考基准源地端。当使用内部1.2V参考基准源时,接AGND。当使用外部参考源时,接AVDD REFIO——参考基准源输入输出/输入端。 REFLO=AVDD,内部参考基准源无效,REFIO用作外部参考基准源输入。 REFLO=AGND=ACOM,REFIO用作内部基准源1.2V输出(100nA),REFIO 接0.1μF接ACOM(AGND)。

三相多功能标准源技术参数
