LB5-66(W)KV油浸式高压电流互感器
LB5-66(W)KV油浸式高压电流互感器产品详细说明
LB5-66(W)油浸式电流互感器
LB5-66(W)KV油浸式高压电流互感
零序电流互感器的原理及应用 在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0 如果在三相四线中接入一个电流互感器，这时感应电流为零。当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流)这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。 三相电路不对称时，电流均可分解正序、负序和零序电流。正序指正常相序的三相交流电(即A、B、C三相空间差120度，相序为正常相序)，负序指三相相序与正常相序相反(三相仍差120度，仍平衡)，零序指(A、B、C电流分解出来三个大小相同、相位相同的相量。零序电流互感器套在三芯电缆上，三相不平衡时在外部就表现出零序电流(因为相量相同加强) 零序电流互感器 零序电流互感器为一种线路故障监测器,一般儿只有一个铁芯与二次绕组,使用时,将一次三芯电缆穿过互感器的铁芯窗孔,二次通过引线接至专用的继电器,再由继电器的输出端接到信号装置或报警系统。在正常情况下，一次回路中三相电流基本平衡，其所产生合成磁通也近于零。在互感器的二次绕组中不感生电流，当一次线路中发生单相接地等故障时，一次回路中产生不平衡电流(意即零序电流)，在二次绕组中感生微小的电流使继电器动作，发生信号。这个使继电器动作的电流很小(mA级)，称作二次电流或零序电流互感器的灵敏度(也可用一次最小动作电流表示)，为主要动作指标。 零序电流互感器保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电

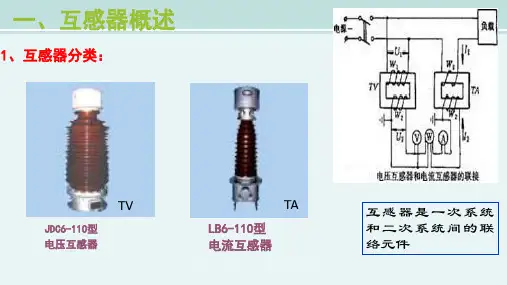

如何正确选择及使用电流互感器，民熔 1.前言近几年来，随着我国电力工业中城网及农网的改造，以及供电系统的自动化程度不断提高，电流互感器作为电力系统的一种重要电气设备，已被广泛地应用于继电保护、系统监测和电力系统分析之中。 电流互感器作为一次系统和二次系统间联络元件，起着将一次系统的大电流变换成二次系统的小电流，用以分别向测量仪表、继电器的电流线圈供电，正确反映电气设备的正常运行参数和故障情况，使测量仪表和继电器等二次侧的设备与一次侧高压设备在电气方面隔离，以保证工作人员的安全。同时，使二次侧设备实现标准化、小型化，结构轻巧，价格便宜，便于屏内安装，便于采用低压小截面控制电缆，实现远距离测量和控制。当一次系统发生短路故障时，能够保护测量仪表和继电器等二次设备免受大电流的损害。下面就有关电流互感器的选择和使用作一浅薄探讨，以策各位读者朋友。 2电流互感器的原理互感器，一般W14W2，可见电流互流感器为一“变流”器，基本原理与变压器相同，工作状况接近于变压器短路状态，原边符号为L1、L2，副边符号为K1、K2。互感器的原边串接入主线路，被测电流为I1，原边匝数为W1，副边接内阻很小的电流表或功率表的电流线圈，副边电流为I2，副边匝数为W2。 原副边电磁量及规定正方向由电工学规定。 由原理可知，当副边开路时，原边电流I1中只有用来建立主磁通m的磁化电流I0，当副边电流不等于零时，则产生一个去磁磁化力I2W1，它力图改变m，但U1一定时，m是基本不变的，即保持IOW1 不变，因为I2的出现，必使原边电流I1增加，以抵消I2W2的去磁作用，从而保证IOW1不变，故有：IW=IW+(-IW)(1) 即IO=I1+WI/W（2）在理想情况下，即忽略线圈的电阻，铁心损耗及漏磁通可得：IW=-I2W2 有：T1/T2=-W2/W1 3电流互感器的选择3.1电流互感器选择与检验的原则1）电流互感器额定电压不小于装设点线路额定电压；2）根据一次负荷计算电流IC选择电流互感器变化；3）根据二次回路的要求选择电流互感器的准确度并校验准确度；4）校验动稳定度和热稳定度。 3.2电流互感器变流比选择电流互感器一次额定电流I1n和二次额定电流I2n之比，称为电流互感器的额定变流比，Ki=Iln/I2n ~N2/N1。 式中，N1和N2为电流互感器一次绕组和二次绕组的匝数。 电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150（A）、2Xa/C）等多种规格，二次侧额定电流通常为1A或5A。其中2Xa/C表示同一台产品有两种电流比，通过改变产品顶部储油柜外的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2Xa/C。一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC)。如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。 表1电流互感器准确级和误差限值3.3电流互感器准确度选择及校验所谓准确度是指在规定的二次负荷范围内，一次电流为额定值时的最大误差。我国电流互感器的准确度和误差限值如表1所示，对于不同的测量仪表，应选用不同准确度的电流互感器。 准确度选择的原则：计费计量用的电流互感器其准度为0.2~0.5级；用于监视各进出线回路中负荷电流大小的电流表应选用1.0-3.0级电流互感器。为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。准确度校验公式：52≤s2n。 二次回路的负荷1：。取决于二次回路的阻抗Z2的值，则：S2=In'|z.|～In-(Z|zil+R+Rc) 或SV～Si+Ian'（R,+Rx）式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0.12，L为二次回路导线电阻，计算公式化为：Rm=L/（r×s)。
电流互感器的选型 在电压互感器选型的时候需要依据一次接线方式（包括Y型连接和V 型连接）、一次电压的用电等级、二次线路对容量的要求以及对变换精度的要求来作出选择选择。 电流互感器主要装配于不同的开关设备当中，电流互感器的型号不同，电流互感器在结构上往往也产生较大差异（包括铜排搭接形式、铁心、外形等及动热稳定的耐受能力）。例如中置式手车柜配备的电流互感器多为LZZBJ9或AS12等型号，然而配备固定柜的型号会有很多。 同一型号与规格的电压互感器不相同之处也会有很多。一般主要由于变比不同、二次线圈的容量、保护线圈以及计量线圈精度的不同会出现多种组合。在选择电流互感器的变比时，应该首先得到实际负载额定电流，这种电流最好处于电流互感器测量范围的65%-85%处。例如：额定电流为70A，就应该选择100/5变比的电压互感器。 电流互感器变比100/5（100/5的意思是一次电流100A时，产生的二次输出电流为5A，这个数值描述的是变比数值、额定测量数值和额定输出值。电流互感器和电流表的变比是必须选用的。）表示在100*120%的电流范围内，测量的精度可以满足电流互感器铭牌上所标识的测量精度，例如：0.2级（测量精度误差为0.2%），0.5级（测
量精度误差为0.5%）。如果超过该电流的测量结果就可能与实际电流产生较大误差。如果过高的电流进入铁心的饱和区，测量的数据就没有意义了。 1)电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载串联； 2)按被测电流大小，选择合适的变化，否则误差将增大。同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故； 3)二次侧绝对不允许开路 4)为了满足测量仪表、继电保护、断路器失灵判断和故障录波等装置的需要，在发电机、变压器、出线、母线分段断路器、母联断路器、旁路断路器等回路中均设具有2～8个二次绕阻的电流互感器。对于大电流接地系统，一般按三相配置；对于小电流接地系统，依具体要求按二相或三相配置。
高压配电柜中电流互感器工作原理及接线方法简介 -标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
高压配电柜中电流互感器工作原理及接线方法简介 1、只有AB两相是的电流互感器接线原理 比如电流互感器只接AB两相，如果三相平衡就很好理解只要知道一相，其他两相都一样，如不平衡A相10A ,B相20A这A相的10A回到原点还是要通过BC相回来的B相这20A也还是要通过AC 相回来的，某一相电流的上升必然会影响到其他两相，这样就可以间接地测量出另一相的电流了，在有中线N的情况下这样得出的结果就不是另一相的电流了。 2、电流互感器的接线方式 1、一般情况下，电流互感器是LI流进，L2流出；二次侧接U2流出，U1接星行公共端（即负极性）。 2、你一次侧L2流进，LI流出，就是我们常说的一次“极性反了”，虽然二次接法正确，但电流方向正好是反方向了。 3、三相接成星形或者接成两相，测量的是ABC各相的相电流接成三角测的是三相的不平衡电流 3、零序电流互感器的接线方式 1、原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。在线路与电气设备正常的情况下,各相电流的矢量和等于零,因此,零序电流互感器的二次侧绕组无信号输出,执行元件不动作。当发生接地故障时的各相电流的矢量和不为零,故障电流使零序电流互感器的环形铁芯中产生磁通,零序电流互感器的二次侧感应电压使执行元件动作,带动脱扣装置,切换供电网络,达到接地故障保护的目的。 2、作用：当电路中发生触电或漏电故障时,保护动作,切断电源。 3、使用：可在三相线路上各装一个电流互感器,或让三相导线一起穿过一零序电流互感器,也可在中性线N上安装一个零序电流互感器,利用其来检测三相的电流矢量和。 2
1 概述 750kV电压等级的输变电示范工程官厅—兰州东线路，于2005年开始投运， 目前已运行三周年，电流互感器一直没有校准。现在，又相继建成设了官厅—西宁、兰州东—银川等10余条750kV的输变电线路。特高压变电站GIS主回路中 电流互感器的现场检定试验引起西北网公司的重视。 750kV特高压变电站设备主要采用气体绝缘封闭式组合电器GIS或HGIS。在进行GIS主回路中电流互感器的现场检定试验时，试验回路较长，所用调压器和升流器的容量很多。大电流升流问题成为电流互感器现场校准难题。此前国际上一直没有成功地完成过此项现场全电流试验工作的报道。 用串联补偿的方法减小升流器的容量，在390m的回路上电流成功地升至4600A，完成兰州东750kV变电站电流互感器的首次全电流计量检定工作。 2 依据标准 GB50150-2006《电气装置安装工程电气设备交接试验标准》 SD109《电能计量装置检验规程》 JJG1021—2007《电力互感器》 《电能计量装置现场检验作业指导书》 3 主要参数 电流互感器参数 电流互感器的额定电流比为4000/1、2000/1（抽头），准确度等级为0.2S 级/0.5级，额定负荷为20VA/30VA，额定电压为800kV，绝缘水平为830kV(1min 工频耐受电压)、1550kV（操作冲击）和2100kV（雷电冲击），额定短时耐受电流为50kA（2秒），SF6气体额定压力为0.5MPa。被检电流互感器的安装位置及编号如表1-1所示。 回路参数 兰州东750kV变电站内需要进行现场校验的电流互感器位于750kV侧兰州东—官亭线的第一串，变电站内的750kV侧均采用GIS管道的形式 主接线采用3/2接线方式。电流互感器分布位置见图1。
电流互感器的容量，主要是根据电流互感器使用的二次负载大小来定，电流互感器的二次负载主要和其二次接线的长度和负载有关。 一般来说二次线路长的，要求的容量要大一些；二次线路短的，容量可选的小一点。 电流互感器的容量一般有5VA-50VA，对于短线路可选5VA，一般稍长的选20VA 或30VA，特殊情况可选的更大一些。 电流互感器容量的选择要复合实际的要求，不是越大越好，只有选择的二次容量大小接近实际的二次负荷时，电流互感器的精度才较高，容量偏大或偏小都会影响测量精度。 考虑是安装在配电柜上，就要看测量单元（电度表或综合保护装置）和互感器的距离了，如果测量单元是在距离较远的综控室，则一般选择20VA或30VA，如果测量装置也是装在配电柜上的，则选5VA或10VA就可以满足要求。 建议按三个方面综合考虑： 1、根据负荷电流的大小选择变比，一般按照60-80的%额定电流选择比较理想； 2、计量用的互感器就选精确度高点（0.5级足矣），测量用的可以更低点； 3、根据配电柜的布局选择穿心式或普通式互感器，强烈建议使用普通式，穿心式的固定支撑问题一直做的不太可靠，如果布局实在狭小也只好用穿心式了；另外提醒注意以下几点： 1、有多个二次绕组的电流互感器一定要把闲置的二次接线端用铜芯线牢固的短接起来； 2、切记严禁在电流互感器二次侧安装保险、空气开关之类的保护元件； 3、必须在停电后才能在电流互感器上作业，千万不要带电拆、装电流互感器； 4、第一次带电时最好不要带负荷，即使接错线了造成的危害会小很多； 5、电流互感器出现开裂、变色、变形、发热等现象时立即切断电源，不要扛。电流互感器二次容量的计算及选择 1 引言 电流互感器在电力系统中起着重要的作用，电流互感器的工作原理类似于变压器，它将大电流按一定比例变为小电流，提供各种仪表使用和继电保护用的电流，并将二次系统与高电压隔离。它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。 电流互感器的额定一次电流根据不同回路的正常电流会有不同，但电流互感器额定二次电流却是标准化的，只有1A及5A两种，本文就这两种电流分别计算测量及保持用电流互感器在不同的传输距离下所需的二次容量。 2 电流互感器二次负荷的计算 电流互感器的负荷通常有两部分组成：一部分是所连接的测量仪表或保护装置；另一部分是连接导线。计算电流互感器的负荷时应注意不同接线方式下和故障状态下的阻抗换算系数。 电流互感器的二次负荷可以用阻抗Z2(Ω)或容量S(VA)表示。二者之间的关系为 S=I2*I2*Z2 当电流互感器二次电流为5A时，S=25 Z2 当电流互感器二次电流为1A时，S=Z2 电流互感器的二次负荷额定值（S）可根据需要选用5、10、15、20、25、30、40、50、60、80、100VA。
电流互感器 1、原理 一次电流I １流过一次绕组，建立一次磁动势 （N 1I 1），亦被称为一次安匝，其中N 1为一次绕组的匝数；一次磁动势分为两部分，其中小一部分用于励磁，在铁心中产生磁通，另一部分用来平衡二次磁动势（N 2I 2），亦被称为二次安匝，其中N 2为二次绕组的匝数。励磁电流设为I 0，励磁磁动势（N 1I 0），亦被称为励磁安匝。平衡二次磁动势的这部分一次磁动势，其大小与二次磁动势相等，但方向相反。磁势平衡方程式如下： 120121I N I N I N ? ? ? += 在理想情况下，励磁电流为零，即互感器不消耗能量，则有 12120I N I N ? ? += 若用额定值表示，则 1212 N N I N I N ? ? =- 其中1N I ? ，2N I ? 为一次、二次绕组额定电流。
额定一次、二次电流之比为电流互感器额定电流比，12N N N I K I = P 1 1I ? P 2 2 I ? Z B 电流互感器工作原理 E 2 11I N ? 22I N ? 22I N ? - 01I N ?
电流互感器的等值电路如下图所示： Z 1 Z 2 1 I ? 2I ? ? Z M 2U ? Z B ' 1 E ? 2E ? 根据电工原理，励磁电流在铁心中建立主磁通，它穿过一次、二次绕组的全部线匝。由于互感器铁心有磁滞和涡流损耗，励磁电流的一部分供给这些损耗，称为有功部分，另一部分用于励磁，称为无功部分。所以励磁电流与主磁通相差角，这个角称为铁损角。主磁通在二次绕组中感应出电动势2E ? ，相位相差90（滞后）；则： 222()B E I Z Z ? ? =+ 式中 Z 2---二次绕组的内阻抗， Z 2= R 2 +ｊＸ2
电能表与电流互感器的合理选用 低压计量装置在实际工作中常常出现电流互感器（ＴＡ）和电能表选用不当、联用不妥的现象，给企业造成很大损失。特别在农村用电中，存在问题更为普遍。例如，有一个用电户安装了一台２０ｋＶ·Ａ变压器，电工在计量装置中配３只５０／５Ａ的ＴＡ，再联用一只ＤＴ８—２５（５０）的电能表，一个月下来只计得用电量４５０ｋＷ·ｈ左右。像ＴＡ变比选大、配小、准确级次不够，电能表容量偏大、偏小等更是常见。笔者结合工作实际，针对计量装置的一些技术问题和有关规章，谈一些肤浅认识，以供大家参考。 １ ＴＡ的合理选用 １．１ 本地区用电户多属第Ⅳ类、第Ⅴ类电能表计量装置，老规程要求ＴＡ准确级次为０．５级就可以，而新的ＤＬ／Ｔ４４８—２０００《电能计量装置技术管理规程》要求，应配置准确级次为０．５Ｓ级的ＴＡ。 １．２ 现在安装的低压电流互感器多采用穿心式，灵活性大，可根据实际负荷电流大小选择变比，但确定穿绕匝数要注意铭牌标注方法，否则容易出错。通常穿绕匝数是以穿绕入互感器中心的匝数为准，而不是以绕在外围的匝数为准，当误为外围匝数时，计算计量电能将会出现很大差错。 １．３ ＴＡ如何选择，简单说来就是怎样确定额定一次电流的问题。它应“保证其在正常运行中的实际负荷电流达到额定值的６０％左右，至少应不小于３０％”。如有一台１００ｋＶ·Ａ配变供制砖机生产用电，负荷率为７０％左右，那么在正常生产时的实际负荷电流约１００Ａ，按上面所述标准选择，就应该配置１５０／５Ａ规格的ＴＡ，这样就保证了轻负荷时工作电流不低于３０％额定值，同时也满足了对ＴＡ的二次侧实际负荷的要求。１．４ ＴＡ变比选大，在实际工作中常发生。当用电处在轻负荷时，实际负荷电流将低于ＴＡ的一次额定电流的３０％，特别当负载电流低到标定电流值的１０％及以下时，比差增加，并且是负误差。所以，为了避免ＴＡ长期运行在低值区间，对于农村负荷或变化较大的负荷，宜选用高于６０％额定值，只要最大负荷电流不超过额定值的１２０％即可。 １．５ ＴＡ变比选小，这种状况仅发生在电工对实际负荷调查不清，或用电户增加了用电负荷的时候。曾有书上介绍ＴＡ最大工作电流可达其一次额定电流值的１８０％，这与ＤＬ／Ｔ４４８—２０００规程规定不符。ＴＡ长时间过负荷运行也会增大误差，并且铁心和二次线圈会过热使绝缘老化。所以，工作人员应经常测试实际负荷，及时调整ＴＡ变比。 ２ 电能表的合理选用 ２．１ 新规程规定，对于Ⅳ类、Ⅴ类计量装置应选用准确级次２．０级的有功电能表。无功电能表用于Ⅳ类计量装置时配３．０级，而对于第Ⅴ类计量装置没有作规定。 ２．２ 许多资料（也包括老的电能计量规范）介绍或规定，电能表应工作在５０％～１００％标定电流范围内，误差才小。当它工作在３０％轻载负荷以下，误差变化很大。特别是工作在标定电流１０％以下时，因电能表的补偿装置调整限制，不能保证其准确度，超出允许范围的负误差更大。所以，新颁规程提出“为提高低负荷计量的准确性，应选用过载４倍及以上的电能表”。目前，Ｄ８６系列表属此类型，其计量负荷范围宽，正在广泛推广使用。２．３ 在低压供电线路中，老的规程规定负荷电流为８０Ａ及以下时，宜采用直接接入式电能表。新规程作了修正，降为负荷电流为５０Ａ及以下宜采用直接接入式电能表，而且标明选配方法：“电能表的标定电流为正常运行负荷电流的３０％左右。”例如，正常运行负荷电流为３０Ａ，按３０％选择它的标定电流就是９Ａ，规范Ｄ８６系列表就是选用１０（４０）Ａ规格表。这样，既保证了在轻负荷运行时不小于３０％标定电流，也满足了满负荷运行时不超过它的最大电流。 ３ ＴＡ与电能表的最优联用 ３．１ 新规程规定“经电流互感器接入的电能表，其标定电流宜不超过电流互感器额定二
一零序电流互感器原理、作用及如何使用 答:原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。 作用：当电路中发生触电或漏电故障时，保护动作，切断电源。 使用：可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器，利用其来检测三相的电流矢量和. 二零序电流互感器它的零序的涵义是什么？它主要的功能与作用是什么？ 答：如果在三相四线中接入一个电流互感器，这时感应电流为零。当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流） 这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。 产生零序电流的两个条件: 1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生； 2、零序电流有通路。 以上两个条件缺一不可。因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有电压是否一定有电流的问题。 零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC 三：在矿用开关里的馈电开关中,零序电流互感器与三相电抗器的作用分别是什么?零序电流与零序电压的区别是什么?选择性漏电是怎么实现的? 答：零序电流互感器的作用是使电流实现方向保护，真正实现选择性漏电保护，三相电抗器的作用是能在电路中起到阻抗的作用的。零序电流是三相电流不平衡所产生的，如漏电、三相电压不平衡时所产生。选择性漏电是通过电流的方向实现的，在总开关时，电流是从电源到负荷端流入进行检测，在分开关时，电流是从负荷端到电源端流入进行检测，零序电流互感器一般都用在检测零序电流从负荷端流入时实现选择性漏电的。
特高压直流输电的技术 随着国民经济的持续、高速增长，电力需求日益旺盛，电力工业的发展速度加快。2004年新增发电装机容量50 5GW，全国发电总装机容量达到440GW；2005年新增发电装机容量约70GW，全国发电总装机容量突破500GW；预计到2010年、2020年，全国发电总装机容量将分别达到700GW和1200GW。 新增电力装机有很大数量在西部大水电基地和北部的火电基地。这些集中的大电站群装机容量大，距离负荷中心远。如金沙江的溪洛渡、向家坝水电厂，总装机容量达到18.6GW，计划送电到距电厂1000～2000km的华中、华东地区；云南的水电有约20GW容量要送到1500km外的广东；筹划中的陕西、山西、宁夏、内蒙古的大火电基地将送电到华北、华中和华东的负荷中心，距离近的约1000km，远的超过2000km。 在这种背景下，要求输电工程具有更高的输电能力和输电效率，实现安全可靠、经济合理的大容量、远距离送电。特高压直流输电是满足这种要求的关键技术之一。 1 特高压直流输电的技术特点 特高压直流输电的电压等级概念与交流输电不一样。对于交流输电来说，一般将220kV 及以下的电压等级称为高压，330～750kV的称为超高压,1000kV及以上的称为特高压。直流输电则稍有不同，±100kV以上的统称为高压；±500kV和±600kV仍称为高压，一般不称为超高压；而超过±600kV的则称为特高压。 对于单项直流输电工程而言，通常根据其送电容量、送电距离等因素进行技术、经济方面的综合比较，对工程进行个性化设计而确定相应的直流电压等级。我国对特高压直流输电的电压等级进行研究和论证时，考虑到我国对直流输电技术的研发水平和直流设备的研制能力，认为确定一个特高压直流电压水平是必要的，并把±800kV确定为我国特高压直流输电的标称电压。这有利于我国特高压直流输电技术和设备制造的标准化、规范化、系列化开发，有利于进行我国特高压直流输电工程的规划、设计、实施和管理。 特高压直流输电技术不仅具有高压直流输电技术的所有特点，而且能将直流输电技术的优点更加充分发挥。直流输电的优点和特点主要有［1］：①输送容量大。现在世界上已建成多项送电3GW的高压直流输电工程。②送电距离远。世界上已有输送距离达1700km的高压直流输电工程。我国的葛南（葛洲坝—上海南桥）直流输电工程输送距离为1052km，天广（天生桥—广东）、三常（三峡—常州）、三广（三峡—广东）、贵广（贵州—广东）等直流输电工程输送距离都接近1000km。③输送功率的大小和方向可以快速控制和调节。④直流输电的接入不会增加原有电力系统的短路电流容量，也不受系统稳定极限的限制。⑤直流输电可以充分利用线路走廊资源，其线路走廊宽度约为交流输电线路的一半，且送电容量大，单位走廊宽度的送电功率约为交流的4倍。如直流±500kV线路走廊宽度约为30m，送电容量达3GW；而交流500kV线路走廊宽度为55m，送电容量却只有1GW。⑥直流电缆线路不受交流电缆线路那样的电容电流困扰，没有磁感应损耗和介质损耗，基本上只有芯线电阻损耗，绝缘水平相对较低。⑦直流输电工程的一个极发生故障时，另一个极能继续运行，并通过发挥过负荷能力，可保持输送功率或减少输送功率的损失。⑧直流系统本身配有调制功能，可以根据系统的要求做出反应，对机电振荡产生阻尼，阻尼低频振荡，提高电力系统暂态稳定水平。⑨能够通过换流站配置的无功功率控制进行系统的交流电压调节。⑩大电网之间通过直流输电互联（如背靠背方式），2个电网之间不会互相干扰和影响，必要时可以迅速进行功率交换。 特高压直流输电的特点：①电压高，高达±800kV。对与电压有关的设备，如高压端（±
电流互感器的选择 电流互感器的选择和配置应按下列条件: (1)形式的选择：根据安装的地点及使用条件，选择电流互感器的绝缘结构、安装方式、一次绕组匝数等。 对于6-20KV 屋内配电装置，可采用瓷绝缘结构和树脂浇注绝缘结构的电流互感器。对于35KV 及以上配电装置，一般采用油浸式瓷箱式绝缘结构的独立式流互感器。有条件时，应尽量采用套管式电流互感器。选用母线式互感器时，应该校核其窗口允许穿过的母线尺寸。 (2)额定电压：电流互感器一次回路额定电压不应低于安装地点的电网额定电压，即：U c ≥U e (3)额定电流：电流互感器一次回路额定电流不应小于所在回路的最大持续工作电流，即: I le >I gmax (4)准确等级:要先知道电流互感器二次回路所接测量仪表的类型及对准确等级的要求，并按准确等级要求高的表计来选择。 (5)二次负荷的效验:互感器按选定准确级所规定的额定容量S 2N 应大于或等二次侧所接负荷 ，即 S 2e ≥S 2 其中 S 2 =I 2e Z 2 S2e=I 2e Z 2 z 2 =r v +r f +r d +r e 式中，rv 、rf 分别为二次侧回路中所接仪表和继电器的电流线圈电阻(忽略电抗); re 为接触电阻，一般可取0. 1 Ω；rd 为连接导线电阻。 (6)热稳定:电流互感器热稳定能力常以1s 允许通过的热稳定电流It 或一次额定电流I1N 的倍数Kt 来表示，热稳定校验式为:(K r I le )2≧I 2∝t dz 式中I le 为电流互感器一次侧额定电流，K r 为电流互感器的1s 热稳定倍数，K r =Ir/I le ，由制造厂家提供。 (7)动稳定: 内部动稳定校验式为: i es ≥i sh 或 12N e s s h I K i 式中i es 、K es 是电流互感器的动稳定电流及动稳定电流倍数，有制造厂提供。 外部动稳定校验式为: Fy ≧Fmax
（当电路中发生触电或漏电故障时，互感器二次侧输出零序电流，使所接二次线路上的设备保护动作（切断电源，报警等等）。 零序电流保护一般适合使用于TN接地系统。因为当发生一相接地时，对TN-S 系统Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE和接触阻抗 Zf，即 Zs=Z1+ZPE+Zf；对于TN-C系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN 和接触电阻Zf，即 ZS=Z1+ZPEN+Zf；对于TN-C-S系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN，PE线阻抗ZPE和接触电阻Zf，即 ZS=Z1+ZPEN+ZPE+Zf，产生的单相接地故障电流Id=220/ZS，明显大于无故障时的三相不平衡电流，只要整定合适，就可检测出发生接地故障时的零序电流，以切断故障回路。 而对IT系统，一般均是使用对供电可靠性要求较高、对单相接地不必要立即切断供电回路、但需发出绝缘破坏监察信号、以维持继续供电一段时间的工矿企业内的不配出中性线的三相三线配电线路。当单相接地时，该故障线路上流过的零序电流是全系统非故障系统电容电流之和，因而容易检测出接地故障电流，故可用零序电流保护装置来监察相对地第一次接地故障。 TT 接地系统常应用于工农业、民用建筑的照明、动力混合供电的三相四线配电系统中，常发现三相不平衡电流较大，当发生一相接地时，Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE，负载侧接地电阻RA和电源侧接地电阻RB，接触阻抗Zf，即ZS=Z1+ZPE+RA+RB+Zf，接地故障电流Id=220/ZS，由于RA+RB》》Z1+ZPE+Zf，且RA+RB数值一般均较大，很明显TT 系统的故障环路阻抗大，产生的单接故障电流Id，远远小于不平衡电流，很难检测出故障电流，故不适用于TT接地系统。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解相关低压配电产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/557069499.html,。
浅谈如何正确选择及使用电流互感器 1.前言 近几年来，随着我国电力工业中城网及农网的改造，以及供电系统的自动化程度不断提高，电流互感器作为电力系统的一种重要电气设备，已被广泛地应用于继电保护、系统监测和电力系统分析之中。电流互感器作为一次系统和二次系统间联络元件，起着将一次系统的大电流变换成二次系统的小电流，用以分别向测量仪表、继电器的电流线圈供电，正确反映电气设备的正常运行参数和故障情况，使测量仪表和继电器等二次侧的设备与一次侧高压设备在电气方面隔离，以保证工作人员的安全。同时，使二次侧设备实现标准化、小型化，结构轻巧，价格便宜，便于屏内安装，便于采用低压小截面控制电缆，实现远距离测量和控制。当一次系统发生短路故障时，能够保护测量仪表和继电器等二次设备免受大电流的损害。下面就有关电流互感器的选择和使用作一浅薄探讨，以飨各位读者朋友。 2电流互感器的原理 互感器，一般W1≤W2，可见电流互流感器为一“变流”器，基本原理与变压器相同，工作状况接近于变压器短路状态，原边符号为L1、L2，副边符号为K1、K2。互感器的原边串接入主线路，被测电流为I1，原边匝数为W1，副边接内阻很小的电流表或功率表的电流线圈，副边电流为I2，副边匝数为W2。原副边电磁量及规定正方向由电工学规定。 由原理可知，当副边开路时，原边电流I1中只有用来建立主磁通Φm的磁化电流I0，当副边电流不等于零时，则产生一个去磁磁化力I2W1，它力图改变Φm，但U1一定时，Φm是基本不变的，即保持I0W1不变，因为I2的出现，必使原边电流Il增加，以抵消I2W2的去磁作用，从而保证I0W1不变，故有：I1W1=I0W1+(-I2W2) (1) 即I0=I1+W2I2/W1 (2) 在理想情况下，即忽略线圈的电阻，铁心损耗及漏磁通可得： I1W1＝－I2W2 有：Il／I2＝－W2／W1 3 电流互感器的选择 3．1 电流互感器选择与检验的原则 1)电流互感器额定电压不小于装设点线路额定电压； 2)根据一次负荷计算电流IC选择电流互感器变化； 3)根据二次回路的要求选择电流互感器的准确度并校验准确度； 4)校验动稳定度和热稳定度。 3．2 电流互感器变流比选择 电流互感器一次额定电流I1n和二次额定电流I2n之比，称为电流互感器的额定变流比，Ki＝I1n／I2n ≈N2／N1。 式中，N1和N2为电流互感器一次绕组和二次绕组的匝数。 电流互感器一次侧额定电流标准比(如20、30、40、50、75、100、150(A)、2Xa／C)等多种规格，二次侧额定电流通常为1A或5A。其中2Xa／C表示同一台产品有两种电流比，通过改变产品顶部储油柜外的连接片接线方式实现，当串联时，电流比为a／c，并联时电流比为2Xa／C。一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流(即计算IC)。如线路中负荷计算电流为350A，则电流互感器的变流比应选择400／5。保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。 表1 电流互感器准确级和误差限值 3．3 电流互感器准确度选择及校验 所谓准确度是指在规定的二次负荷范围内，一次电流为额定值时的最大误差。我国电流互感器的准确度和误差限值如表1所示，对于不同的测量仪表，应选用不同准确度的电流互感器。
高压电流互感器选型指南 使用条件： 1、温度-25~40℃； 2、海拔高度≤1000m； 3、地震烈度Ⅷ（8）度； 4、污秽等级：户内不低于2级，户外不低于3级； 5、户内需考虑：（1）环境空气无明显灰尘、烟、腐蚀性气体、蒸汽或盐等污秽；（2）湿度条件：24h内测得的相对湿度平均值不超过95%；24h 内水蒸气压力平均不超过2.2kPa；一个月内相对湿度平均值不超过90%；一个月内水蒸气压力平均不超过1.8kPa。 6、户外需考虑：（1）24h期间测得的环境气温平均值不超过40℃；（2）日照辐射达到1000W/m2（晴天中午）时应予以考虑；（3）环境空气可能有灰尘、烟、腐蚀性气体、蒸汽或盐污秽；（4）风压不超过700Pa（相当于34m/s）；（5）应考虑出现凝露和降水。 7、特殊使用条件（另作考虑） 产品技术特征： 1、制造单位名及其所在地名或国名（出口产品），以及其他容易识别制造单位的标志、生产序号和日期； 2、互感器型号及名称、采用标准的代号、计量许可标志及计量许可批号； 3、额定一次电压及最高电压Um（例如：额定电压35kV，最高电压40.5kV）； 4、额定频率（例如：50Hz）； 5、极性关系：所有标有P1、S1和C1的接线端子，在同一瞬间具有同
一极性。 6、额定电流：一次额定电流（例如：500A），二次额定电流（5A或1A）； 7、额定绝缘水平；额定电压因数和相应的额定时间； 8、绝缘耐热等级； 9、二次绕组性能参数；二次绕组之间及对地绝缘的额定短时工频耐压3kV，二次绕组之间及对地的绝缘电阻应不低于100MΩ。绕组匝间绝缘应能承受额定短时工频耐压4.5kV（峰值）。 10、设备种类：户内或户外； 11、结构型式：油浸式或全封闭浇注式 12、仪表保安系数：FS≤10； 13、热稳定和动稳定；热稳定电流选取下列（短路持续时间为4s内） 3.15，6.3，8，10，12.5，16，20，25，31.5，40，50，63，80，100kA 动稳定电流为热稳定电流2.5倍。 14、额定输出标准值 5、10、15、20、25、30、40、50、60、75、80、100V A 基本分类： 表1 电流互感器分类
特高压电流互感器自动化检定系统设计与应用 发表时间：2018-06-11T15:08:31.347Z 来源：《河南电力》2018年2期作者：李昊孙一宁焦通崔广泉杨默涵 [导读] 为解决特高压电流互感器现场检定难题，研究特高压气体绝缘组合电器（GIS）电流互感器自动化检定系统。 （国网辽宁省电力有限公司电力科学研究院辽宁沈阳 110000） 摘要；为解决特高压电流互感器现场检定难题，研究特高压气体绝缘组合电器（GIS）电流互感器自动化检定系统。该系统主要包括智能工频电源、大容量升流器、无功补偿装置、标准电流互感器等关键部件。智能工频电源具有功率电子电源与电工电源串联输出、回路参数计算、无功补偿控制和误差检定等功能。采用一次绕组串并联的方法，设计了大容量升流器。采用原边和副边并联补偿电容器的方式，设计了多组合无功补偿装置。通过了省级计量测试机构测试和国家电网公司重点特高压工程电流互感器现场检定试验。 关键词：特高压；电流互感器；自动化检定系统 引言 特高压变电站计量关口电流互感器现场误差需要按照国家计量检定规程《JJG1021－2007电力互感器》《DL/T448－2016电能计量装置技术管理规程》要求进行现场检定，以确保特高压计量关口准确可靠。目前，淮南－南京－上海1000kV交流特高压输变电工程在江苏境内已分别建设盱眙、泰州、东吴等多座特高压变电站。特高压电流互感器封装于气体绝缘组合电器（Gas insulated switchgear，GIS）中，存在变比大、集成度高、全封闭等特点。特高压电流互感器附近的接地开关及GIS外壳因通流能力的限制，无法形成7200A大电流的升流回路。在检定时，特高压电流互感器需带上很长的管道母线和一些电气元件，检定回路感性无功分量很大，对检定设备和现场电源的容量要求极大。 1智能工频电源设计 智能工频电源结构控制部分主要实现正弦脉冲宽度调制（Sinu-soidal pulse width modulation，SPWM）波形的产生、功率输出部分控制、快速傅立叶变换（Fas tFourier transformation，FFT）的电压与电流信号的采样数据计算、电容投切输出控制、人机交互显示控制以及保护功能。CPU控制模块采用美国德州仪器浮点型数字信号处理器（Digital signal processor，DSP）TMS320F28335，具有高速数字处理能力和丰富的数字输入/输出接口，通过双极性面积等效法原理输出SPWM波形。为减少高频开关噪声的影响及满足大功率输出要求，设置SPWM的开关频率为10kHz，DSP运行主频为150MHz，计算得到DSP指令周期为15ns。DSP产生的SPWM数字信号通过逻辑芯片电平转换后输出至绝缘栅双极晶体管（Insulate-gate bipolar transistor，IGBT）功率驱动模块。IGBT驱动板最小死区时间为3μs，实际SPWM 输出死区时间设计采用5μs，以保证在全桥逆变过程中功率输出模块上下桥臂之间不会产生任何直通短路的情况。IGBT功率驱动板的保护输出信号输出至复杂可编程逻辑器件（Complex programmab lelogic device，CPLD）控制模块的保护引脚，当功率输出产生过热、短路、功率驱动欠压等状况时，保护信号立即关断DSP的SPWM输出，并通过智能工频电源机柜操作面板上的红色故障灯，告知系统操作者。 2大容量升流器及其原副边无功补偿装置设计 2.1大容量升流器 升流器属特殊变压器，一般是降压变压器，它的二次侧为输入，一次侧为输出。特高压升流器一次电流达到7200A，设计时要考虑一次电流的集肤效应和导线阻抗带来的电压降和损耗。升流器一次绕组匝数少，要考虑一次、二次绕组的磁耦合性，尽量减小漏抗。升流器的负载为大电流检定回路，结构和参数差异很大。在设计升流器时，要充分考虑负载参数的变化范围，尽量设计成多组合方式，扩大其应用范围，结构要满足特高压现场使用的需要。特高压升流器设计如图所示。 采用高磁导率合金材料的环形铁心，多个并联方式叠加，绕线时分多股铜线，采用并绕方式均匀分布，紧密地绕制在铁心上，增加耦合度，最大程度地减小铁心窗口面积，降低升流器的阻抗压降。这种设计可以使铁心利用率最高，提高单位质量的能量密度，最大程度地减少升流器体积和重量，降低使用成本。 2.2无功补偿装置 特高压电流互感器检定回路感抗大，检定时感性无功分量大，可利用并联电容或者串联电容的方法进行感性无功补偿，系统只需要提供有功部分的容量，降低了系统的容量要求。升流器原边并联电容补偿能补偿调压器容量，但不能补偿升流器容量；升流器副边并联电容补偿能同时补偿调压器和升流器的容量，但补偿电容电压低，电容容量要求大；升流器副边串联电容补偿也能同时补偿调压器和升流器的容量，但增加了有功消耗；升流器原边和副边并联电容补偿的补偿方式多、范围广、效率高，能实现系统的步进式多档补偿，同时补偿调压器和升流器的容量，但控制难度大。 3互感器校验仪设计与检定系统测试 互感器校验仪设计互感器校验仪由模拟电路和数字电路部分组成，模拟电路部分主要完成对差流、差压和百分表的信号处理，从而将差流、差压信号进行同相和正交的分离。数字电路部分主要对所处理的信号进行A/D转换，并对转换的数据进行处理，从而得出误差检定结果。该校验仪选用SAM-SUNG公司的S3C44B0作为单片机芯片，进行数字信号处理和人机交换，自动按照规程的规定电流检定点进行误差
电流互感器的参数选择计算 本文所列计算方法为典型方法，为方便表述，本文数据均按下表所列参数为例进行计算。 一、电流互感器（以下简称CT）额定二次极限电动势校核（用于核算CT是否满足铭牌保证值） 1、计算二次极限电动势： E s1=K alf I sn（R ct+R bn）=15×5×（0.45+1.2）=123.75V 参数说明： （1）E s1：CT额定二次极限电动势（稳态）； （2）K alf：准确限制值系数；
（3）I sn：额定二次电流； （4）R ct：二次绕组电阻，当有实测值时取实测值，无实测值时按下述方法取典型内阻值： 5A产品：1～1500A/5 A产品0.5Ω 1500～4000A/5 A产品 1.0Ω 1A产品：1～1500A/1A产品6Ω 1500～4000A/1 A产品15Ω 当通过改变CT二次绕组接线方式调大CT变比时，需要重新测量CT额定二次绕组电阻。 （5）R bn：CT额定二次负载，计算公式如下： R bn=S bn/ I sn 2=30/25=1.2Ω； ——R bn：CT额定二次负载； ——S bn：额定二次负荷视在功率； ——I sn：额定二次电流。 当通过改变CT二次绕组接线方式调大CT变比时，需要按新的二次绕组参数，重新计算CT额定二次负载 2、校核额定二次极限电动势 有实测拐点电动势时，要求额定二次极限电动势应小于实测拐点电动势。 E s1=127.5V 路电流下CT裕度是否满足要求） 1、计算最大短路电流时的二次感应电动势： E s=I scmax/K n（R ct+R b）=10000/600×5×（0.45+0.38）=69.16V 参数说明： （1）K n：采用的变流比，当进行变比调整后，需用新变比进行重新校核； （2）I scmax：最大短路电流； （3）R ct：二次绕组电阻；（同上） 当通过改变CT二次绕组接线方式调大CT变比时，应重新测量CT额定二次绕组电阻 （4）R b：CT实际二次负荷电阻（此处取实测值0.38Ω），当有实测值时取实测值，无实测值时可用估算值计算，估算值的计 算方法如下： 公式：R b = R dl+ R zz ——R dl：二次电缆阻抗； ——R zz：二次装置阻抗。 二次电缆算例： R dl=（ρl）/s =（1.75×10-8×200）/2.5×10-6 =1.4Ω ——ρ铜=1.75×10-8Ωm； ——l：电缆长度，以200m为例； ——s：电缆芯截面积，以2.5mm2为例； 二次装置算例：
