拉绳位移传感器介绍（详细）
拉绳位移传感器定义
拉绳位移传感器又称拉绳传感器。它是一种新型而简便的长度位移传感器,用途非常广泛，具有结构紧凑、测量行程长、安装空间尺寸小、测量精度高,可靠性好,寿命长,维护少等优点。另外，拉绳位移传感器安装使用方便,适合许多危险场合应用，广泛应用与测量领域。本文主要介绍拉绳位移传感器工作原理及拉绳位移传感器安装时的注意事项。
拉绳位移传感器工作原理
拉绳式位移传感器的功能是把机械运动转换成可以计量，记录或传送的电信号。拉绳位移传感器由可拉伸的不锈钢绳绕在一个有螺纹的轮毂上，此轮毂与一个精密旋转感应器连接在一起，感应器可以是增量编码器，绝对(独立)编码器，混合或导电塑料旋转电位计，同步器或解析器。
操作上，拉绳式位移传感器安装在固定位置上，拉绳缚在移动物体上。拉绳直线运动和移动物体运动轴线对准。运动发生时，拉绳伸展和收缩。一个内部弹簧保证拉绳的张紧度不变。带螺纹的轮毂带动精密旋转感应器旋转，输出一个与拉绳移动距离成比例的电信号。测量输出信号可以得出运动物体的位移、方向或速率。
拉绳位移传感器常用参数
常用参数有测量行程、输出信号模式、线性度、重复性、分辨率、线径规格、出线口拉力、最大往返速度、重量、输入电阻值、功率、工作电压、工作温度、震动、防护等级等。
拉绳位移传感器信号输出方式
拉绳位移传感器信号输出方式分为数字信号输出和模拟信号输出，数字输出型可以选择增量旋转编码器、绝对值编码器等，输出信号为方波ABZ信号或格雷码信号，行程最大可以做到10000毫米，线性精度最大0.01%，分辨力根据配置不同最大可以达到0.001毫米/脉冲。
模拟输出型可以选择精密电位器、霍尔编码器、绝对值编码器等，输出信号可以为4-20毫安、0-5伏、0-10伏、串行SSI和电阻信号等，最大行程可以达到12500毫米，使用环境最大可以达到IP65的防护等级，-45℃～+105℃的宽温度环境下使用。
拉绳位移传感器分类
拉绳位移传感器分为数字输出型和模拟输出型两个产品类。适合直线导轨系统，液压气缸系统、伸缩系统，仓储位置定位，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械等相关尺寸测量和位置控制。在试验机行业屏显、数显系统上应用也较为广泛，其它应用场合可以定制拉绳式位移传感器。此外，拉绳位移传感器完全可以替代光栅尺、电子尺，实现低成本的高精度测量。
使用安装注意事项
1. 利用底部4个固定螺丝孔,依现场及机器安装空间设施需要,直接安装或另加保护或其他机械使用.
2. 不锈钢索安装时,须注意水平角度,亦即尽量使钢索由出线口至移动部位之机构,于工作时水平滑动，保持最小角度(容许偏差+/-30)以确保量测精度及钢索之寿命.
3. 钢索本体是不锈钢加涂氟层,请勿让其受外力的割伤﹑烧损﹑撞击等不当之事发生：过量的粉尘﹑积屑或是足以破坏钢索的物品贮留于内部的滑轮或出线口将造成钢索破损,导致运转不顺的故障.
4. 未安装于工作台或固定坐前,请勿用手或是其它产品将钢索拉出并让其瞬间自行弹回.此举将造成钢索断裂,伤害本体结构及人身安全.
5. MPS-S和MPS-M系列产品的往复运动的瞬间加速绝对不可超过1米/秒;MPS-L 和MPS-L-P系列产品的往复运动的瞬间加速绝对不可超过0.5米/秒;此举将造成钢索断裂，恕本公司不承担此范围以外的责任.
6. 若使用于非直线运动的机构,请加装适当的滑轮运转.
7. 若使用于环境恶劣或特殊场合,请自行加装保护机构或与生产厂家联系，以免造成损失。
一、米兰特拉绳位移传感器MPS-L-R详细介绍： 1、输出模式：电阻型 2、有效行程：300～20000mm 3、线性精度：0.3%～0.2%FS） 4、重复精度：（R、V、A型：0.03%～0.02%FS） 5、供电电压：R型：～24VDC；V、A型：24VDC； 6、输出特征：R型：0～10KΩ；V型：0～10VDC；A型：4～20Ma； 7、迟滞：R、V、A型：无； 8、最大允许拉伸速度：1000mm/s； 9、牵引力：Max.1500g 10、震动：10g 11、重量：＜3500g 二、米兰特拉绳位移传感器MPS-L-V系列详细介绍： 1、输出模式（后缀）：R电阻型、V电压型、A电流型、P1增量
脉冲型、P2绝对脉冲型 2、有效行程：3000～20000mm 3、线性精度：（R、V、A型：0.3%～0.2%FS） 4、重复精度：（R、V、A型：0.03%～0.02%FS） 5、供电电压：R型：～24VDC；V、A型：24VDC；P1、P2型：5～24VDC； 6、输出特征：R型：0～10KΩ；V型：0～10VDC；A型：4～20Ma； 7、迟滞：R、V、A型：无；P1、P2型：10KHz～50KHz； 8、最大允许拉伸速度：1000mm/s； 9、牵引力：Max.1500g 10、震动：10g 11、重量：＜3500g 12、防护等级： IP 65 三、米兰特拉绳位移传感器MPS-L-MA系列详细介绍： 1、输出模式（后缀）：电流型 2、有效行程：3000～20000mm 3、线性精度：（R、V、A型：0.3%～0.2%FS） 4、重复精度：（R、V、A型：0.03%～0.02%FS） 5、供电电压：R型：～24VDC；V、A型：24VDC； 6、输出特征：R型：0～10KΩ；V型：0～10VDC；A型：4～20Ma； 7、迟滞：R、V、A型：无； 8、最大允许拉伸速度：1000mm/s；
电涡流位移传感器的工作原理： 电涡流传感器能静态和动态地非接触、高线性度、高分辨力地测量被测金属导体距探头表面距离。它是一种非接触的线性化计量工具。电涡流传感器能准确测量被测体(必须是金属导体)与探头端面之间静态和动态的相对位移变化。 在高速旋转机械和往复式运动机 械状态分析，振动研究、分析测 量中，对非接触的高精度振动、 位移信号，能连续准确地采集到 转子振动状态的多种参数。如轴 的径向振动、振幅以及轴向位置。 电涡流传感器以其长期工作可靠 性好、测量围宽、灵敏度高、分辨率高等优点，在大型旋转机械状态的在线监测与故障诊断中得到广泛应用。 从转子动力学、轴承学的理论上分析，大型旋转机械的运动状态，主要取决于其核心—转轴，而电涡流传感器，能直接非接触测量转轴的状态，对诸如转子的不平衡、不对中、轴承磨损、轴裂纹及发生摩擦等机械问题的早期判定，可提供关键的信息。 根据法拉第电磁感应原理，块状金属导体置于变化的磁场中或在磁场中作切割磁力线运动时，导体将产生呈涡旋状的感应电流，此电流叫电涡流，以上现象称为电涡流效应。而根据电涡流效应制成的传感器称为电涡流式传感器。
前置器中高频振荡电流通过延伸电缆流入探头线圈， 在探头头部的线圈中产生交变的磁场。当被测金属体靠近这一磁场，则在此金属表面产生感应电流，与此同时该电涡流场也产生一个方向与头部线圈方向相反的交变磁场，由于其反作用，使头部线圈高频电流的幅度和相位得到改变(线圈的有效阻抗)，这一变化与金属体磁导率、电导率、线圈的几何形状、几何尺寸、电流频率以及头部线圈到金属导体表面的距离等参数有关。通常假定金属导体材质均匀且性能是线性和各项同性，则线圈和金属导体系统的物理性质可由金属导体的电导率б、磁导率ξ、尺寸因子τ、头部体线圈与金属导体表面的距离D、电流强度I和频率ω参数来描述。则线圈特征阻抗可用Z=F(τ, ξ, б, D, I, ω)函数来表示。通常我们能做到控制τ, ξ, б, I, ω这几个参数在一定围不变，则线圈的特征阻抗Z就成为距离D的单值函数，虽然它整个函数是一非线性的，其函数特征为“S”型曲线，但可以选取它近似为线性的一段。于此，通过前置器电子线路的处理，将线圈阻抗Z的变化，即头部体线圈与金属导体的距离D的变化转化成电压或电流的变化。输出信号的大小随探头到被测体表面之间的间距而
位移传感器原理与分类 传感器之家中将位移传感器分为线位移跟物位移两类，这是按照位移的特征分的。位移传感器就是测量空间中距离的大小，线位移就是在一条线上移动的长度，角位移就是转动的角度。下面就线位移做下介绍，线位移按原理分主要有电阻式、电容式、电感式、变压器式、电涡流式、激光式等等。前面三种主要用来测量小位移，中位移一般则用变压器式，大的位移则用电位器式的比较多，对于精密的场合，则需要选择激光式。 电容式位移传感器是把位移的变化换作电容的变化进行制作的。对于振动频率很高的环境条件下，最适合选用这种类型的传感器。它具有灵敏度高、能实现非接触量的测量，而且可以在恶劣场合下工作。它也有一些缺点，比如对连接线缆有很高的要求，它要有屏蔽性能；而且最好选用高频电源用来供电。现在做的最好的电容式位移传感器可以测量0.001微米的位移，误差非常小。 电感式位移传感器是将测量量换作互感的变化的传感器，它既可以测量角位移也可以测量线位移。目前常用到的电感式位移传感器有气隙式，面积式，螺管式三种。变气隙型中电感的变化与传感器中活动衔铁的位移相对应。变面积型是用铁芯与衔铁之间重合面积的变化来反映位移。螺管型是衔铁插入长度的变化导致电感变化的原理。
变压器式位移传感器是用途最广的一种位移传感器，线圈中感应电动势随着位移的变化而变化。这种传感器它的灵敏度都很高，有时都不用放大器。缺点在于质量一般比较大，不应用于高频场合。 电涡流式位移传感器是基于电涡流效应，它的感应参数是阻抗的变化，尽量使阻抗是位移的函数，它还与被测物体的形状跟尺寸有关。该传感器的量程一般在0到80毫米。 电阻式位移传感器是通过测量变化的电阻值来计算位移的变化，它通常分为电位器式跟应变式。前面一种适合测量位移大、精度要求不高的场合；后面一种是利用电阻应变效应，它具有线性度跟分辨率都比较高，失真小的优点。

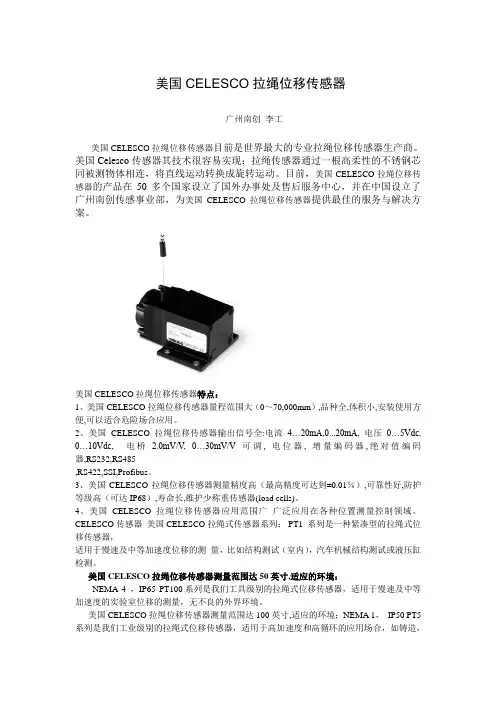

美国CELESCO拉绳位移传感器 广州南创钟工 美国CELESCO拉绳位移传感器目前是世界最大的专业拉绳位移传感器生产商。美国Celesco传感器其技术很容易实现：拉绳传感器通过一根高柔性的不锈钢芯同被测物体相连，将直线运动转换成旋转运动。目前，美国CELESCO拉绳位移传感器的产品在50多个国家设立了国外办事处及售后服务中心，并在中国设立了广州南创传感事业部，为美国CELESCO拉绳位移传感器提供最佳的服务与解决方案。 美国CELESCO拉绳位移传感器特点： 1、美国CELESCO拉绳位移传感器量程范围大（0～70,000mm）,品种全,体积小,安装使用方便,可以适合危险场合应用。 2、美国CELESCO拉绳位移传感器输出信号全:电流4…20mA,0...20mA, 电压0…5Vdc, 0…10Vdc, 电桥 2.0mV/V, 0…30mV/V可调, 电位器, 增量编码器,绝对值编码器,RS232,RS485 ,RS422,SSI,Profibus。 3、美国CELESCO拉绳位移传感器测量精度高（最高精度可达到±0.01％）,可靠性好,防护等级高（可达IP68）,寿命长,维护少称重传感器(load cells)。 4、美国CELESCO拉绳位移传感器应用范围广广泛应用在各种位置测量控制领域。CELESCO传感器美国CELESCO拉绳式传感器系列：PT1 系列是一种紧凑型的拉绳式位移传感器， 适用于慢速及中等加速度位移的测量，比如结构测试（室内），汽车机械结构测试或液压缸检测。 美国CELESCO拉绳位移传感器测量范围达50英寸,适应的环境： NEMA 4 ，IP65 PT100系列是我们工具级别的拉绳式位移传感器，适用于慢速及中等加速度的实验室位移的测量，无不良的外界环境。 美国CELESCO拉绳位移传感器测量范围达100英寸,适应的环境：NEMA 1，IP50 PT5系列是我们工业级别的拉绳式位移传感器，适用于高加速度和高循环的应用场合，如铸造，
