地下连续墙形式特点及构造型式分析
【摘要】近年来，随着地下连续墙技术的发展，其应用范围也更加广泛。地下连续墙适用于建造建筑物的地下室、地下油库、挡土墙、高层建筑等的深基础、逆作法施工的围护结构、工业建筑的竖井以及水工结构的堤坝防渗墙、护岸、码头、桥梁墩台、地下铁道、或临时围堰工程等。
【关键词】连续墙；形式；构造型式

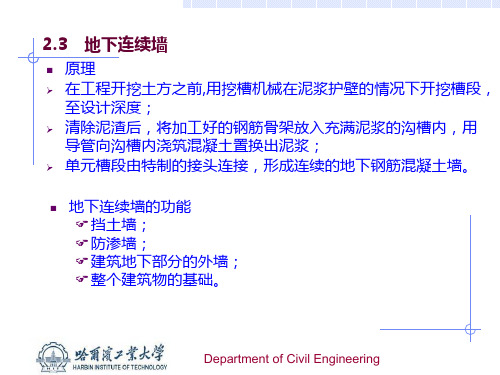

地下连续墙是指采用合适的挖槽（孔）设备，沿着开挖工程的周边轴线，在泥浆护壁的条件下，挖出一个具有一定长度、宽度与深度的沟槽（孔槽），并在槽内设置预先制作的钢筋笼，然后采用导管法向槽内浇灌混凝土筑成一个单元墙段，依次施工，再以适当的接头形式将各单元墙段相互连接起来，最终构成完整的地下连续墙体
1、地下连续墙分类
地下连续墙可按如下方法分类：
1.1根据地下连续墙的结构型式
（1）槽式（或壁板式）地下连续墙（如图1）。采用挖槽设备（泥浆护壁），在地下挖出一个狭长的深槽，在槽内下入钢筋笼并浇灌混凝土使之形成一个单元墙段。然后将各单元墙段连接成整体，构成一道完整的槽式地下连续墙。
1表示开挖槽段，2表示未开挖槽段
（图1）
（2）排桩式地下连续墙（如图2）。将单桩依次施工、连接，形成一道连续墙体。
（a）相切式（b）搭接式
（c）间隔式（d）交错式
图2 排桩式地下连续墙
（3）组合式地下连续墙。将壁式和排桩式工艺结合起来施工筑成的组合式墙体。
1.2按受力和支撑形式分类
可分为自立式、内撑式、锚定式、格形重力式和竖井式连续墙。
1.3按墙体材料分类
可分为钢筋混凝土墙、素混凝土墙、黏土墙、自凝泥浆墙和混合墙等若干种。
1.4按墙体施工方法分类
可分为就地浇注、预制及二者组合成墙。
1.5按接头形式分类
可分为非刚性接头如锁口管式、榫接式、搭接式，和刚性接头如I 型、十字型钢板接头。
1.6按用途不同分类
可分为结构墙、临时性支护墙、挡土墙、防渗心墙以及抗滑、隔振墙。
2、地下连续墙的特点
2.1地下连续墙特殊的优点
地下连续墙技术现已成为深基础施工的重要方法，并且正逐步取代一些传统的施工方法，之所以此技术可以深受岩土工程界的青睐，是因为连续墙具有一系列特殊的优点：（1）可以作为一种或兼作多种结构使用，墙体刚度大，强度高，可承重、挡土、截水、抗渗，耐久性能好。
（2）适于密集建筑群中建造深基础，，与原有建筑物的最小距离可达0.2m左右，对周围地基无扰动，对相邻建筑物、地下设施及地面交通影响较小；可在狭窄场地条件施工。
（3）与逆作法结合施工，可地下部分与上部结构同时施工，大大缩短工期。
（4）比常规挖槽施工节省大量挖土石方工作量，且无须降低地下水位。
（5）施工机械化程度高，精度高，劳动强度低，挖掘工效高。
（6）施工振动小，噪音低，有利于保护城市环境。
2.2.地下连续墙的局限性
（1）地下连续墙施工，需要较多的机具设备，一次性投资较高，如果基坑开挖深度较浅或者仅作为临时性挡土结构，则经济性较差。
（2）对于岩溶地区含有较高承压水头的夹层，细、粉
砂层，不稳定的流塑软黏土，具有动水渗流的细、粉砂层以及漂石或大的卵石层施工难度较大。
（3）施工工艺较为复杂，技术要求高，质量要求严，施工队伍需具有相当的技术水平。
（4）施工中的废浆（用泥浆护壁时）量较大，在城市中处理起来费用较高。
3、地下连续墙常用型式
图3 地下连续墙工程常用构造型式
地下连续墙的造价较高，因此必须对其结构型式及施工工艺进行认真的技术经济对比后才可以确定支护方案。常用的地下连续墙构造型式如图3。
目前，多层地下室采用逆作法施工，是一种比较先进的深基坑围护技术。多层地下室逆作法的设计和应用，只有在地下连续墙技术应用时才得以实现。而地下连续墙用于逆作法施工，又保证了逆作法的合理性、有效性和可靠性。地下连续墙逆作法施工使支护体系采用支撑式结构不仅可以将地下连续墙作为主体结构的外墙，同时还可以利用主体结构的梁板构件作为墙体的支撑体系，简化了施工工序，大大降低了工程费用，具有显著的技术经济效益。
4、结束语
“两墙合一”地下连续墙加内撑逆作法施工支护体系现已成为许多大规模深基坑的首选设计方案，大量工程实践表
明其具有很好的经济、社会和环境效应。
参考文献：
[1]陈晨.岩土工程施工[M].长春：吉林大学出版社，2004，p53-165
[2]王宇辉，施风英，张冬灵. 地下连续墙与逆作法在某大型商城基坑围护中的应用[J].岩土工程界，2006，9（11）：p53-55
