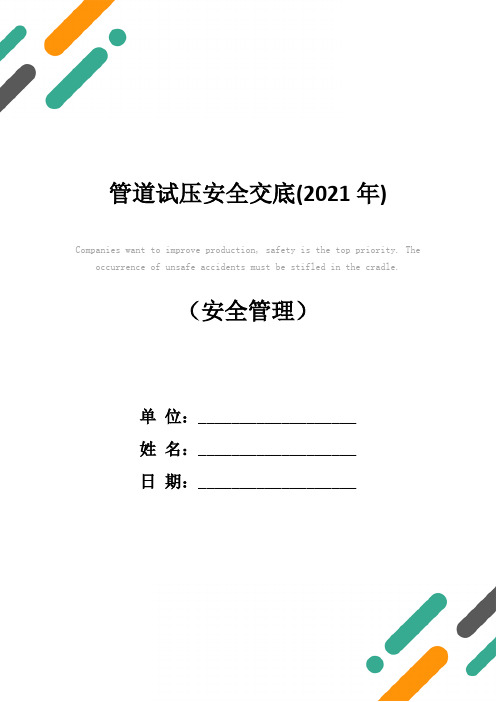

Companies want to improve production, safety is the top priority. The occurrence of unsafe accidents must be stifled in the cradle.
（安全管理）
单位：___________________
姓名：___________________
日期：___________________
管道试压清洗、吹扫、脱脂安全
技术交底(2021)
管道试压清洗、吹扫、脱脂安全技术交底
(2021)
导语：企业想要提高生产，安全问题就是重中之重。如果不具备安全管理条件，企业生产就不能顺利进行。想要企业顺利生产，就要不断更新安全技术，把不安全事故的发生扼杀在摇篮中。
1．压力试验用压力表，必须经校验合格后方可使用，表数应为两块以上。
2．管道试压前应检查管道与支架的紧固性和管道堵板的牢靠性，确认无问题后，方能进行试压。
3．压力较高的管道试压时，应划定危险区，并安排人员警戒，禁止无关人员进入。
4。试压时升压和降压应缓慢进行，不能过急。压力必须按设计或验收规范要求进行，不得任意增加，停泵稳压后方可进行检查，发现渗漏时严禁带压修理，排放口不得对准电线、基础和有人操作的场地。
5．管道清洗及脱脂应在通风良好的地方进行，如用易燃物品清洗或脱脂时，周围严禁有火源，并应配合消防设备。脱脂剂不得与浓酸、浓碱接触，二氯乙烷与精馏酒精不得同时使用，脱脂后的废液应妥善处理。
6．用酸碱清洗管子时，应戴防护面罩、耐酸手套和穿耐酸胶靴，裤脚应置于胶靴外，调配酸液时，必须先放水后倒酸。
7．管道吹扫口应设置在开阔安全地域。
8．吹扫口和气源之间应设置通讯联络，并设专人负责安全。
9．用氧气、煤气、天然气吹扫时，排气口必须远离火源，用天然气吹扫管线时，必须以不大于4m八的流速缓慢地置换管内空气，当管内天然气含量达95％时，方可在吹扫压力下进行吹扫，吹扫口的天然气必须烧掉。
10．管内存水必须在吹扫前排放完毕。
11．乙炔和管道宜有空气吹扫后再用氮气进行置换，在管道终端取样检查，气体内氧气含量不大于3％为合格。
12．如遇特殊情况或本分册未规定安全操作要领时，应按有关规定执行。
XX设计有限公司
Your Name Design Co., Ltd.
