GSJFY 局放测试仪 产品操作手册 福州亿森电力设备有限公司
尊敬的用户： 感谢您购买本公司GSJFY局放测试仪。在您初次使用该产品前，请您详 细地阅读本使用说明书，将可帮助您熟练地使用本仪器。 我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。 注意事项 ●使用产品时，请按说明书规范操作 ●未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸厂方概不负责。 ●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜， 要防尘、防潮、防震、防酸碱及腐蚀气体。 ●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。 本手册内容如有更改，恕不通告。没有武汉国电西高电气有限公司的书 面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以 任何目的而进行传播。
目录 一、概述 (4) 二、主要技术指标 (4) 三、系统工作原理 (7) 四、结构说明 (9) 五、操作说明 (11) 六、使用期限 (15) 七、售后服务 (16) 附一：校正脉冲发生器使用说明书 (18) 附二：局部放电试验中的局放和干扰图例 (20) GSJFY局放测试仪
一、概述 GSJFY局放测试仪是近年来新研制生产的又一新颖局部放电检测仪。广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。 本仪器检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。 本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。 二、主要技术指标 1.使用条件 （1）环境温度：0～40℃±2℃。 （2）相对湿度：80%以下。 （3）供电电源：220V±22V，50HZ。 （4）无剧烈震动和机械冲击。 （5）空气中不含有足以腐蚀仪器的灰尘和杂质。 （6）不应受强的电磁场干扰。

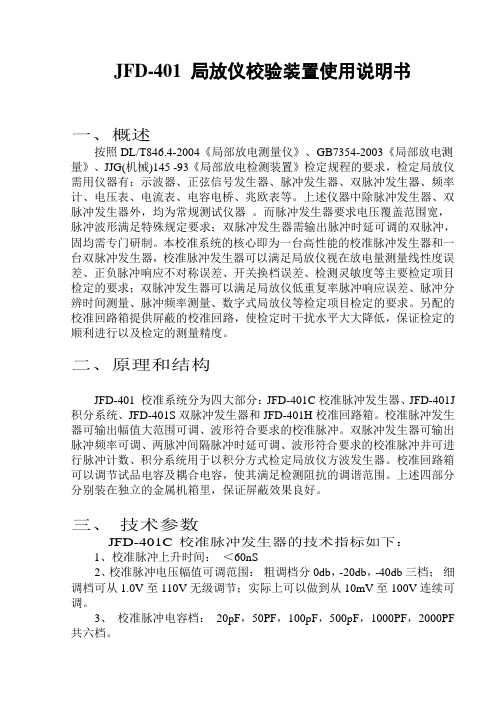

JFD-401 局放仪校验装置使用说明书 一、概述 按照DL/T846.4-2004《局部放电测量仪》、GB7354-2003《局部放电测量》、JJG(机械)145 -93《局部放电检测装置》检定规程的要求，检定局放仪需用仪器有：示波器、正弦信号发生器、脉冲发生器、双脉冲发生器、频率计、电压表、电流表、电容电桥、兆欧表等。上述仪器中除脉冲发生器、双脉冲发生器外，均为常规测试仪器。而脉冲发生器要求电压覆盖范围宽，脉冲波形满足特殊规定要求；双脉冲发生器需输出脉冲时延可调的双脉冲，固均需专门研制。本校准系统的核心即为一台高性能的校准脉冲发生器和一台双脉冲发生器，校准脉冲发生器可以满足局放仪视在放电量测量线性度误差、正负脉冲响应不对称误差、开关换档误差、检测灵敏度等主要检定项目检定的要求；双脉冲发生器可以满足局放仪低重复率脉冲响应误差、脉冲分辨时间测量、脉冲频率测量、数字式局放仪等检定项目检定的要求。另配的校准回路箱提供屏蔽的校准回路，使检定时干扰水平大大降低，保证检定的顺利进行以及检定的测量精度。 二、原理和结构 JFD-401 校准系统分为四大部分：JFD-401C校准脉冲发生器、JFD-401J 积分系统、JFD-401S双脉冲发生器和JFD-401H校准回路箱。校准脉冲发生器可输出幅值大范围可调、波形符合要求的校准脉冲。双脉冲发生器可输出脉冲频率可调、两脉冲间隔脉冲时延可调、波形符合要求的校准脉冲并可进行脉冲计数、积分系统用于以积分方式检定局放仪方波发生器。校准回路箱可以调节试品电容及耦合电容，使其满足检测阻抗的调谐范围。上述四部分分别装在独立的金属机箱里，保证屏蔽效果良好。 三、技术参数 JFD-401C 校准脉冲发生器的技术指标如下： 1、校准脉冲上升时间：＜60nS 2、校准脉冲电压幅值可调范围：粗调档分0db，-20db，-40db三档；细调档可从1.0V至110V无级调节；实际上可以做到从10mV至100V连续可调。 3、校准脉冲电容档：20pF，50PF，100pF，500pF，1000PF，2000PF 共六档。
2.2.5绝缘监测单元PMU-J2 2.2.5.1绝缘监测单元结构尺寸图 图2.2.15 PMU-J2绝缘监测单元外形图（单位：mm） 2.2.5.2绝缘监测单元基本功能 绝缘监测单元PMU-J2负责测量正负母线对地电压及各支路对地绝缘电阻，当有监测到支路绝缘不良时，将信息上传给监控模块。绝缘监测单元通过RS485通信总线与系统的监控模块进行通信。其完成的主要功能及特点如下： ●可监测62个支路的绝缘状况 ●正确定位绝缘不良的支路序号及正负极性 ●绝缘监测准确度高 ●可同时监测合控母支路 ●具有多种通讯协议 ●通过RS485通信总线与系统监控模块完成数据交换
2.2.5.3绝缘监测单元参数特性 监控单元性能参数 ●供电电源：85V~320V（DC）、176~264V（AC） ●工作温度：-5℃~40℃ ●海拔高度：≤2500m ●监测支路数：62路 ●母线对地电压测量误差：±2V ●母线对地电阻测量误差：15％或2KΩ(母线总对地电容不大于120uF) ●支路对地电阻测量误差：15％或2KΩ ●支路巡检时间：≤2S ●干结点输出：1路 2.2.5.4监控单元接线定义表 表2.2.6 PMU-J2监控单元接线定义
2.2.5.5指示灯定义 在PMU-J2的面板上，有三个指示灯，一个为RUN运行指示灯，闪烁表示程序在运行；RXD为接收数据指示灯，闪烁表示J2有从RS485口上接收到数据；TXD为发送数据指示灯，闪烁表示J2有发送数据。
2.2.5.6合控母支路数设定 打开面板上的小盖板，可以看到两个8位的拔码开关，其中SW1第1~6位用于设置J2所测量的合母支路数量。设置方法按8421码设置，其中第6位为最高位，第1位为最低位，拔码开关ON状态为0，OFF状态为1。设置表格如下： 注意： 本装置要求配线时，从01支路开始先测量合母支路，所有合母支路测完后，再顺序接控母支路，并且实际所接的合母支路数与SW1所设置的支路数相一致。 如实际工程无合控母分段，则要求将J09第1、2脚HM+与KM+都接到母线正上。 2.2.5.7通讯协议设置 打开面板小盖板，有一个8位的拔码开关SW2，其中第1、2位用于设置通讯协议，共可设三种通讯协议，如下表所示，协议位改变设置后需将装置断电后重新上电方可生效。
操作规程编号：YTO-FS-PD313 气体检测仪安全操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
气体检测仪安全操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 一、适用范围 1. 本规程规定了XP314、XP702、XP500、ESP210等型号的检漏仪使用的安全要求。 2. 本规程适用于抢修中心一至四队、抽水队、调压维修队、调压维护队各班组。 二、安全操作规程 1. 设备操作人员必须熟知设备的构造、性能、特点，掌握设备的使用方法方准使用。 2. 设备应保持进气口/排气孔的通畅，进口处的过滤网需根据使用环境经常清理、更换。 3. 避免人为的经常用高浓度可燃性气体对设备进行冲击，以防传感器中毒。 4. 禁止设备的进气口/排气口外接压缩气体(气 体>1atm)，以免损坏内部气泵、气室。 5. 操作时应用皮套对设备进行保护，以防跌落损坏机壳及内部元件。 6. 设备长时间不使用时，应将电池从设备中取出（充
电池功能测试仪说 明书 1 2020年4月19日
（JX-08）电池功能测试仪说明书 一.功能简介 本测试仪共有3个功能菜单,在测试仪的显示屏幕上显示为: [测试模式选择] 综合测试 容量测试 识别代码 1. 综合测试: A. 测试电池种类: 锂电, 镍氢, 镍镉。 B. 测试电池电压：2.4V, 3.6 V, 4.8V, 6.0V, 7.2V。 C. 标称电压为3.7V的电池等同于3.6V；标称电压为7.4V的电 池等同于7.2V。 D. 测试时间根据所选项目不同大约需要0.8-1.5秒。 2．容量测试： A. 测试电池种类: 锂电, 镍氢, 镍镉。 B. 测试电池电压：2.4V, 3.6 V, 4.8V, 6.0V, 7.2V。 C. 测试项目：电池的总容量，平台容量，过充保护电压，过放保 护电压，短路及过流保护。 D.测试时间根据电池型号及设置不同大约需要1-3小时。3．识别代码：可读出摩托罗拉系列手机电池内的代码，64+1024位。 二．测试步骤说明
开机后显示可供选择的三项菜单，经过“▲”“▼”键选择需要进行的测试项目,按“ENT”键进入测试功能。 1. 综合测试： 选择此功能后,进入“参数设置”: [参数设置] 电池类型: 锂电 电池电压:3.6V 识别端子:R1/R2 1. 1.设置说明: 经过按键“▲”“▼”选择需要设置的项目。 电池类型:指电芯的类型。经过按键“” - 3 - 2020年4月19日
“”循环翻滚选择，可选择 为“锂电”“镍氢”“镍镉” 电池电压:指电池的标称电压值。经过按键“” - 4 - 2020年4月19日
YD3000智能电力测控仪使用手册 雅达 YD3000智能 一. 概述 YD3000智能电力监测仪(以下简称:YD3000)是在YD2020基础上派生出来的一款智能电力监测仪.它具有可编 程,遥测,电能累加,数字 二. 功能和特点 测量功能多,精度高 YD3000 功能强大,它集合了电量变送器,数字式电度表,数显表,数据采集器,记录分析仪,RTU 等仪器的部 分或全部功能.测量功能包括:一条三相四线回路或其它任何线制的全部相/线电压(V),电流(I),功率(P,Q, S),电能(Wh,Qh),功率因数(COS),频率(F),零序电流等. 作为显示仪表使用时可以代替:三相电流表,三相电压表,三相视在功率表,三相有功功率表,三相无功功率 表,三相功率因数表,三相有功电能表,三相无功电能表,频率表等. 在自动化系统中用作数据采集时可以代替:三相电流变送器,三相电压变送器,三相视在功率变送器,三相有 功功率变送器,三相无功功率变送器,三相功率因数变送器,频率变送器等以及数据采集模块,RTU等. 作为电能计量仪表时可以代替:三相有功电能表,三相无功电能表等. 仪表采用高精度高稳定的模数(A/D)转换器件,电度精度可达1.0级,其它参数可达0.5级以上. LED显示 YD3000采用LED大屏幕显示,同时可显示多达10个参数,并能通过手动或自动 设定,按顺序读出超过30个参 数. 标准规约,轻松组网 YD3000为了满足未来测量仪表的环境,配有RS-485或RS-232C串行口,允许连 接开放式结构的局域网络. 应用Modbus (RTU和ASCII两种模式) 通讯规约,通过在PC机或数据采集系统上运行的软件,能提供一个对于 工厂,电厂,工业或建筑物的服务的简单,实用的电量管理方案. 自动稳零 具有自动校准零点,克服零点随时间和温度的漂移.实现所有参数的零点免调,提高了仪表的整体测量精度, 提高了系统的整体稳定性,简化了校准流程. 极宽的动态输入范围 YD3000 采用量程自动切换技术,提供 5~120V/600V 的电压输入量程,0 ~ 1A/5A
GH-6101 真空度测试仪 使用说明书 中国江苏 扬州国亨电气有限公司
一、概述 真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关六氟化硫开关那样容易检测其介质量。传统上，真空断路器用户判断灭弧室真空度的方法是工频耐压法，这种方法只能粗略判断真空度严重劣化的灭弧室。 GH-6101 真空度测试仪是真空灭弧室的真空度鉴定设备，它以磁控放电为原理，以单片计算机为主控单元，测试过程实现全自动化。该仪器的采样设计一改以往采用峰值做标定的方法，而采用离子电荷来做标定，这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定可靠。由于采用计算机为主控单元，该仪器能很方便地扣除由于环境因素产生的漏电电流。本仪器最突出的特点是：实现了真空灭弧室的免拆卸测量，直接显示真空度数值，使真空断路器用户详细掌握灭弧室的真空状态，为有计划地更换灭弧室提供了可靠的依据，为电网的安全运行提供了有力保障，克服了工频耐压法仅能判断灭弧室是否报废的缺陷。 本仪器测量精度高，操作简单，携带方便，抗干扰能力强，特别适用于供电单位现场测试，是真空断路器生产、安装、调试、维修的必备仪器之一。 二、测试原理 将灭弧室两触头拉开一定的开距，施加脉冲高压，将电磁线圈绕于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场，这样在脉冲磁场的作用下，灭弧室中的电子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空近似成比例关系。对于直径不同的真空管，同等真空度条件下，离子电流的大小也不相同，当测知离子电流后，通过离子电流──真空度曲线，由计算机自动完成真空度的计算，显示真空度值。
PD-HAT 局部放电检测仪用户手册
目录 PD-HAT (2) 1 产品概述 (4) 2 检测原理 (5) 3 仪器操作 (6) 4传感器操作 (7) 5仪器的功能 (8) 5.1 启/停测量 (8) 5.2 切换显示 (9) 5.3 图谱分析 (9) 5.4 放电判断 (11) 5.5 数据回读浏览 (12) 5.6 自动更新 (12) 5.7 数据导出 (12) 5.7 帮助 (12) 6使用条件 (13) 7性能指标 (13) 8现场测量方法与注意事项 (14) 现场测量步骤： (14) 附录A 常见干扰源和抗干扰方法 (18) 附录B 干扰信号的典型图谱 (19) 附录C 检测数据的要求 (20) 附录D 术语和定义 (20)
1 产品概述 中压开关柜（3-66KV）是城市配电网中重要基础设施，其运行的稳定性直接影响到城市经济的发展与人民生活水平质量的提高。开关柜设备的可靠性直接决定了用户供电的可靠性。状态检修是提高供电设备可靠性的重要技术手段。但是开关柜不可能采取像变压器、GIS设备那样实现全面、实时的在线监测。因为开关柜数量众多，开关柜的设备造价低，监测设备的成本很高。但往往开关柜的故障会导致严重的后果，导致供电中断，严重影响城市电网稳定运行。经统计，开关柜的绝缘与载流故障占整个开关柜的30%-50%，并且绝缘与载流故障与局部放电现象密切相关，对中压开关柜的局部放电检测能显著减少故障概率。 为此，我们精心设计了PD-HAT局部放电检测仪，专门用于检测开关柜局部放电的状况，直观分析局部放电的严重程度，衡量设备内部绝缘的劣化程度，使维护人员在变电设备出现绝缘劣化时能够及时发现，采取相应措施，避免设备出现短路等严重故障。 PD-HAT局部放电检测仪采用目前流行的暂态地电压(TEV)和超声波(AE)检测局部放电的方法，通过外置的TEV天线接收开关柜内部局部放电辐射和产生的暂态地电压和超声波信号。PD-HAT在使用上以暂态地电压为主要检测方法，超声波为辅助检测手段，还集成了HFCT检测方式，可以对开关柜局部放电进行全方位的检测。 PD-HAT具有如下特点： 单通道设计，可以选择接入暂态地电压传感器、超声波传感器或HFCT传感器。 ②便携式设计，维护人员能随身携带，并且一个人就能实施局部放电的检测过程。 ③操作过程简单，通过仪器上的快捷按键就能轻松完成整个检测，方便现场人员使用。 ④在检测过程中自动实时进行局部放电智能化诊断，并且将判断结论显示在 仪器界面上，帮助现场工作人员分析设备局部放电的状态与危险等级。
第三部分J Y M-2绝缘监测仪
第八章概述 JYM-2绝缘监测仪是PowerMaster智能高频开关电力操作电源系统的组件之一，用于 在线监测直流母线对地绝缘状况和各分支路的接地电阻和电容。分主机和从机两部 分。主机监测电力操作电源系统的母线绝缘情况，从机监测系统输出支路的绝缘情况。 每个主机内部带有一个从机。 工作原理 8.1.1 原理框图 绝缘监测仪工作原理框图如图8-1所示。 图8-1 绝缘监测仪工作原理框图 8.1.2 基本原理叙述 绝缘监测仪工作时分为常规检测和支路巡检。常规检测是在系统正常运行时实时监测 正负母线的对地电压，得到母线绝缘电阻值。在发生母线绝缘下降时发出报警信号， 点亮故障灯，并将故障标志上送监控模块，同时向各支路投入低频信号。若支路有接 地电阻，则穿套在该支路的互感器会感应出电流信号，经过放大后进入AD采样，从 而能计算出该支路的接地阻抗，再从中分离出阻性和容性电流即可得出该支路的接地 电阻值。 当支路接地电容较大时（超过2uF），会影响支路接地电阻的检测精度。JYM-2绝缘监 测仪采用了电容自动补偿技术解决这一问题。通过计算出的支路电容大小，绝缘监测 仪内部投入相应大小的一组电容，并通过校正线让低频交流信号反方向穿过该支路的 互感器，从而抵消支路原有接地电容的影响。 特点 绝缘监测仪的主要特点如下： 1.实时监测和支路巡检相结合，保证监测的实时性。 2.RS485串行口，与监控上位机通讯。 3.可监测一段或两段独立运行的直流母线，对于母线电压等级无需额外设置。
4.采用主从结构，每个从机可监测24个支路，单段母线最多可带16个从机，两段 母线最多可带32个从机，满配置时可巡检24*32=768个支路；而且从机内部自带辅助电源，可以与主机远距离工作。 5.当支路电容较大时，具有自动电容补偿功能，保证支路接地电阻检测的精度。 6.通过监控可以设置告警限，适应不同地区的气候条件； 7.可以监测正负母线绝缘等值下降情况； 8.装置内部具有自检功能，便于维护。
便携式四合一气体检测仪操作规程 1 范围: 本规程规定了设备启动前，对罐内气体实施检测，四合一气体检测仪的检查准备，检测操作步骤及安全注意事项。 本规程适用于机械清洗项目对各类储油罐清洗前的气体检测操作。 2规范性引用文件 SY6503-2000 可燃气体检测报警器使用规范 3 四合一气体检测仪检测前的检查准备 3.1检查电池电量是否充足（3.3V以上），不充足及时充电； 3.2检查进气口气滤有无杂物堵住，堵住需清理干净或更换； 4 操作步骤： 4.1开机操作： 4.1.1按［MODE］键并保持1秒，LCD显示“on”，LED亮，峰鸣器响一声，仪器开机； 4.1.2LCD显示版本号，同时进行预热和自检。 4.1.3预热和自检完成致10秒倒计时结束，仪器进入检测模式，确认仪器运行正常。 4.1.4确认确实在抽新鲜空气，确认氧气指示计的指示值确实为20.9%。 4.1.5将取样管端部插入测试点中，待测试值变化稳定后，读数并记
录。 4.1.6从测试点中拿出取样管，置于空气中，待LED显示值回复到空气中状态后，再进行下一测试点测试。 4.2关机操作： 4.2.1按住按键不放，LCD显示5秒倒计时，倒计时结束后LCD显示“off”，随后仪器无显示，仪器关机。 5注意事项： 5.1仪器更换电池或简单维修时应在安全场所进行。 5.2传感器和仪器要注意防水和杂质。 5.3仪器长期不工作时，应关机，置于干燥、无尘、符合储存温度的环境中。 5.4调整好的仪器不要随便打开盖。
硫化氢气体检测报警仪操作规程 1 范围: 本标准规定了设备启动前，对罐内气体实施检测，硫化氢检测仪的检查准备，检测操作步骤及安全注意事项。 本标准适用于机械清洗项目对各类储油罐清洗前的气体检测操作。 2规范性引用文件 《COWS施工手册》 3 硫化氢检测仪检测前的检查准备 3.1检查电池电量是否充足，不充足更换； 3.2检查进气口不被杂物堵住，堵住清理干净； 4 操作步骤： 4.1开机操作 4.1.1确认电池已经装入仪器，按住按键3秒，LCD显示“on”，红色LED亮，蜂鸣器响一声，振动器振动，仪器开机。 4.1.2LCD显示版本号，同时进行预热和自检。 4.1.310秒倒计时预热和自检完成后，仪器进入检测模式，显示实时读数。 4.2关机操作 按住按键不放，LCD显示5秒倒计时，倒计时结束后LCD显示“off”，随后仪器无显示，仪器关机。 4.3检测模式说明：
局部放电测试仪 使用手册 武汉四维恒通科技有限公司
目录 安全注意事项 (3) 警告 (3) 操作注意事项 (4) 一、非侵入式局部放电活动检测 (1) 二、技术参数 (3) 三、结构布局 (5) 四、使用操作 (7) 4.1 主界面 (7) 4.2 超声波测量程序 (8) 4.3 TEV测量程序 (9) 4.4 历史数据查看 (10) 五、TEV读数说明 (12) 六、使用条件 (21) 七、符合声明 (21) 8.1 保修 (22) 8.2 范围 (22) 九、售后服务 (23)
安全注意事项 本仪器用来检测中高压(MV/HV)设备中的局部放电源。如果没有检测到放电，并不意味着中高压设备无放电活动。放电源往往具有潜伏期，且绝缘性能也可能会由于局部放电以外的其它原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电，应该立即通知设备维护部门。 警告 ●本产品仅可用在地电位上使用。 ●测试过程中，在启用探头之前应该确保电气仪器金属外壳接地。 ●随时确保高压部分与仪器、探头和操作员之间的安全距离。 ●严格遵守电力系统安全规则。 ●闪电时切勿使用本产品。 ●请勿在开机后立即进行测量。 ●如环境改变，请通过重启来去除环境背景值 ●切勿对设备及探头进行机械撞击、振动、高温加热等操作。 ●切勿在易爆环境中操作本产品。 ●使用中如有不正常现象或使用上的疑问，切勿开启仪器，请直接 联系厂家或代理商处理。
操作注意事项 在使用TEV型产品时，必须遵守以下几点： 1、从手机、RF 发射机、视频显示器以及无屏蔽的电子设备所产生的直流至1 GHz 频率范围内的强烈电磁干扰会影响读数。将本产品放在离开任何导体表面至少1米处自由空间即可测量本地电磁场值。 2、在空间窄小的角落中使用时必须小心谨慎，因为临近其它的接地平面可以影响读数的精度。尽可能在离金属体30cm 以上的距离(垂直距离)使用。
H2S气体检测仪使用操作规程 1、H2S气体检测仪设置 ⑴打开仪表开关的同时按住翻页按钮。 ⑵翻页和复位按钮修改口令使出现需要的口令，然后按下开关按钮确定口令进入设置功能模块。 2、低报警设置 ⑴用翻页和复位按钮设置低报警值（10ppm）。 ⑵按下开关按钮接受设置值并进入高报警页。 3、高报警设置 ⑴用翻页和复位按钮设置低报警值（20ppm）。 ⑵按下开关按钮接受设置值并进入STEL/TWA使能页。 4、H2S气体检测仪使用步骤 ⑴校准检查 a.新鲜空气中打开仪表。 b.确认读数指示当前没有气体存在。 c.校验导管一端接检验气瓶、一端接仪表测试口。 d.打开标定气瓶，校验显示屏上的读数是否在校准气筒的限制范围之内。假如校验检测气体浓度超过仪表报警点，必须有一个报警指示显示。 ⑵H2S测量
a.检测仪在检测界面能显示1%的气体浓度。仪表保持在这页，直到其他页面被选或仪表关闭。 b.假如气体浓度超过报警设置点，发出报警声，报警灯闪烁，报警类型和报警图标交换闪烁。 c.低报警：只要气体浓度降低到不报警浓度点以下仪表自动复位，按下复位按钮可保持5秒的消音，气体浓度一直在低报警以上时仪表一直报警。 d.高报警：在气体浓度降到高报警点以下不会复位，按下复位按钮可保持5秒的消音，当气体浓度一直保持在高报警点以上，报警继续。 三、干粉灭火器使用操作规程 1、穿戴好劳动保护用品，准备好工具用具。 2、检查出粉管是否畅通，是否老化，检查灭火机重量或压力是否符合铭牌规定标准。 3、灭火器必须置于上风头使用，喷管对准火源根部。 4、发现着火首先切断油、气、电源，放掉容器内压力，隔离或搬掉易燃物。 5、操作完毕，将工具用具擦洗干净收回。
MS2000/MS2000A安规综合测试仪使用说明书目录 1．工作人员操作安全手册及测试前准备说明 1．1 一般规定 1．2 维护和保养 1．3 测试工作站 1．4 操作人员规定 1．5 测试安全程序规定 1．6 安全要点 2．安规测试简介 2．1 测试的重要性 2．2 交流接地电阻测试 2．3 绝缘电阻测试 2．4 耐压测试 2．5 泄漏电流测试 3．产品综述 3．1 产品简介 3．2 产品特点 4．技术参数 4．1 交流耐压 4．2 直流耐压 4．3 绝缘电阻 4．4 接地电阻 4．5 泄漏电流 5．其他功能 5．1 安全保护功能 5．2 记忆功能 5．3 工作模式保存 5．4 接口功能（可选） 5．5 实时时钟 5．6 显示 5．7菜单操作界面 键盘．58 6．仪器操作设置说明中文菜单1 ．6． 6．2 按键的功能 6．3 界面说明 7．仪器面板结构排列 7.1 仪器前后面板示意图
7.2 面板各部分说明 7.3 接线操作说明 8．安全操作规程 9．随机附件 一、工作人员操作安全手册及测试前准备说明 一般规定．11a.使用测量仪前，请认真阅读该用户手册，按用户手册要求使用。 b.测量过程中，严禁操作人员身体触及仪器带电部位和被测负载壳体，谨防触电！ c.拆接测试仪后面板上的接线时，请务必在切断电源，再行操作！ d.进行绝缘和耐压测试时，被测负载与大地和周围物体应保持良好的电气隔离。 尤其注意：被测负载与流水线体应保持良好的电气隔离。 e.测量仪器必须安全接地。 注：本手册若有不详尽之处，请直接与本公司总部联系。 1．2维护和保养 使用者的维护．1．12为了防止意外触电的发生，请不要自行打开机器的盖子。如果机器有异常情况发生，请寻求我公司或指定的经销商给予维护。 1．2．2定期维护 本安全性能综合测试仪、输入电源线、测试线、测试插座和相关附件等每年至少要有一次仔细检验和校验一次，以保证使用者的安全和机器的精确性。如果测试仪是用于生产现场或其它恶劣条件下，必须缩短检验和校验周期。 1．2．3使用者的修改 使用者不得自行更改机器的线路或零件，如被更改，机器的保证则自动失效且本公司不负任何责任。使用未经本公司认可的零件或附件也不予保证。如发现送回检修的机器被更改，我公司会将机器的电路或零件修复回原来设计的状态，并收取维护费用。 1．3测试工作站 1．3．1位置选择 工作站的位置选定必须安排在一般人员非必经的处所，使非工作人员远离工作站。如果因为生产线的安排而无法做到时，必须将工作站与其它设施隔开，并且特别标明“测试工作站”。如果工作站与其他作业站非常接近时，必须特别注意安全的问题。在测试时必须标明“危险！测试执行中，非工作人员请勿靠近！”。 输入电源2．3．1． 安全性能综合测试仪必须有良好的接地，作业前务必将地线接妥，以确保人员安全。测试站的电源必须有单独的开关，装置于测试站的入口显眼处并予特别标明，让所有人都能辨别那是测试站的电源开关。一旦有紧急事故发生，可以立即关闭电源，再进行处理事故。 1．3．3工作场所 尽可能使用非导电材质的工作桌工作台。操作人员和待测物之间不得使用任何金属。操作人员的位置不得有跨越待测物去操作或调整测试机器的现象。测试场所必须随时保持整洁、干净，不得杂乱无章。不使用的仪器和测试线请放固定位置，一定要让所有的人员都能立即分出何者为正在测试的物件、待测物件和已测物件。测试站及其周边之空气中不能含有可燃气体及腐蚀性气体。不得在易燃物品的旁边使用安全性能综合测试仪。 操作人员规定41．1．4．1人员资格 安全性能综合测试仪在错误的操作时可能造成误触电，这足以造成人员的伤害，这种伤害甚至是有生命危险的，因此必须由训练合格的人员使用和操作。
局部放电测试仪的用途 高压诊断在确保昂贵设备的可靠连续运行以及为员工创造安全环境方面发挥着关键作用。高压诊断的重要任务之一是检测局部放电。使用带有一组异类传感器的特殊监视器可以检测到它们。这些设备适用于哪些目的？ 一个不容忽视的问题 首先，必须对局部放电进行监控，因为这可以防止严重的问题。 局部放电（PD）通常出现在电线绝缘损坏的地方。它可能导致短路和火灾，造成破坏性的致命故障。最危险的情况是外部整体出现隔离性不良，并逐渐崩溃，导致意外的设备故障。因此，对高压设备进行连续或定期监控并及时检测局部放电非常重要。 局部放电测试仪（也称为局部放电检测系统）的功能和用途 监视局部放电的最可靠的是使用局部放电测试仪进行连续监视，定期检查。
在具有固定监视功能的网络中，局部放电测试仪可用于诊断未连接至固定传感器的网络部分以及其他监视工具。此外，便携式监视器可用于长期监视由局部放电测试仪检测到的可能的PD。此外，在高峰期以及在安装新设备之后，会在最关键的区域安装局部放电测试仪，这是对网络状态的短期评估。 局部放电测试仪可以在不同区域快速连接，而不会干扰固定监控网络，也无需停止设备
局部放电测试仪连接所有主要类型的PD传感器：电感（HFCT），电容（TEV），用于旋转机械的高压电容器（HVCC），用于检测阀中局部PD的空气声（AA）。 研究与保护 通常，局部放电测试仪可以执行两个主要任务：研究寻找损坏的绝缘材料的PD，并确保设备的安全运行。局部放电测试仪首次提供了以前只能用于昂贵且难以部署固定系统的功能。因此，现在可以识别与操作特性变化，天气状况波动以及其他因素相关的局部放电，如果使用手持仪器进行一次性诊断，这些因素可能仍然不可见。
简介 警告 使用仪器前，请仔细阅读使用说明书。 概述 本仪器采用数字信号处理技术，直接提取测量信号，具有高分辨率、高精度、很好的抗干扰能力等特点，适于测量建筑物中的金属构件之间的等电位连接电阻、各种电气设备与地网地极间的连接导体的电阻。也可以测量开关、插座触点的接触电阻以及其它低值电阻和50V以下的交流电压。 设计符合以下安全标准： IEC61010-1（CAT Ⅲ 600V、污染等级Ⅱ） IEC61557-1、4（交流1000V和直流1500V以下低压配电系统电气安全） ●采用直流（DC）电压激励和自动极性反转进行测量。 ●等电位连接电阻测量范围：0.020Ω～1999Ω，最小分辨力：0.001Ω，基本精度：2% ●测试的开路电压最大20V，短路电流< 250mA。 ●电阻检测自动量程 ●可除去测试线的剩余电阻RK的设定功能 ●输入超量程显示：OL ●干扰电压过高指示功能 ●电池检测功能 ●操作方便的数据记录功能、查询记录数据，内部存储器可独立存储100个（组）测量数据。 ●仪表采用面板校准技术，仪表与标准器连接，按规程进行仪表面板校准操作，并存储相应的校准数据，从而完成仪表 规定的周期校准工作，确保其达到应有的精度及性能。 ●白色背光功能便于在阴暗光线下工作。 ●便于双手作业的颈带，简便的人机操作，便携、坚固适合现场使用。
检查货物，查看它在运送途中是否受损。检查货物是否齐全，并保存包装材料以供以后运送使用。 本仪器所提供的标配附件和选购附件列在下面。选购附件可以根据需要购买。 标配附件 ? 1米测试线：H0000014根 ? 40米线：H000009 2卷 ? 使用说明书1本 ? 碱性电池1.5V（LR6）8节 ? 软携带包：C440000 1个 安全警告 本仪器的设计、制造和检测均达到IEC61010-1、IEC61557-1、IEC61557-5安全标准要求，本手册包括确保仪器的安全使用及保证仪器的安全状态，使用者所必须遵守的警告和安全条例。使用前请先阅读以下说明。 本仪器上的标志意思是指为了安全操作本仪器，请使用者参照使用手册的相关部分操作。 危险表示操作不当会导致严重或致命的伤害。 警告表示操作不当存在导致严重或致命的伤害的可能性。 注意表示操作不当有可能会导致人身伤害或仪器毁坏。 警告 ●使用仪器前请先仔细阅读并理解本使用说明手册。 ●无论何时必须遵守手册的要求，并保存好手册，使之随时能供作参考。 ●仪器测试时，错误的操作会导致事故及仪器的损坏。 危险 ●请勿在对地电压AC/DC250V以上的电路中使用仪器。 ●请勿在易燃性场所测试，火花可能会引起爆炸。 ●如果仪器表面潮湿或操作者手是湿的请勿操作本仪器。 ●测量时不要超过量程允许的最大范围。
局部放电测试仪通用技术规范
本规范对应的专用技术规范目录
局部放电测试仪采购标准技术规范使用说明 1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。 2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。 3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。 4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。 5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的项目单位技术差异表明确表示。 6.采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
目录 1总则 (1) 1.1 一般规定 (1) 1.2 投标人应提供的资格文件 (1) 1.3 工作范围和进度要求 (1) 1.4 技术资料 (1) 1.5 标准和规范 (1) 1.6 必须提交的技术数据和信息 (2) 2 性能要求 (2) 3 主要技术参数 (2) 4 外观和结构要求 (2) 5 验收及技术培训 (3) 6 技术服务 (3) 附录A 供货业绩 (4) 附录B 仪器配置表 (4)
国家电网公司物资采购标准（电气仪器仪表卷局放测试仪册） 局放测试仪 通用技术规范 （编号：1302066-0000-00） 国家电网公司 二〇一六年四月
目录 1总则 (3) 2 性能要求 (4) 3 主要技术参数 (5) 4 外观和结构要求 (7) 5 验收及技术培训 (7) 6 技术服务 (8)
1总则 1.1一般规定 1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。 1.1.2投标人须仔细阅读包括本标准（通用部分和专用部分）在内的招标文件阐述的全部条款。投标人提供的局放测试仪应符合招标文件所规定的要求。 1.1.3本部分提出了对局放测试仪的技术参数、性能、结构、试验等方面的技术要求。 1.1.4本部分提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供满足规范性引用文件中引用标准的最新版本和本部分要求的全新产品。如果所引用的标准之间不一致或本部分所使用的标准与投标人所执行的标准不一致，则按要求较高的标准执行。 1.1.5如果投标人没有以书面形式对本部分的条文提出差异，则意味着投标人提供的设备完全符合本部分的要求。 1.1.6本部分将作为订货合同的附件，与合同具有同等的法律效力。本部分未尽事宜，由合同签约双方在合同谈判时协商确定。 1.1.7本部分涉及有关商务方面的内容，如与招标文件的商务部分有矛盾，则以商务部分为准。1.1.8本标准通用部分各条款如与专用部分有冲突，则以专用部分为准。 1.2投标人应提供的资格文件 投标人提供的资格文件包含但不限于以下内容： （1）填写技术规范专用部分中的技术参数响应表； （2）填写技术规范专用部分中的投标人技术偏差表； （3）按附录A提供业绩资料； （4）按技术规范专用部分货物组件材料配置一览表填写仪器配置表； （5）检验报告。 1.3适用范围 1.3.1本部分的适用范围仅限于本工程的投标产品，内容包括设计、结构、性能、安装、试验、调试及现场服务和技术服务。 1.3.2中标人应不晚于签约后2周内，向买方提出一个详尽的生产进度计划表，包括产品设计、材料采购、产品制造、厂内测试以及运输等项的详情，以确定每部分工作及其进度。 1.3.3工作进度如有延误，卖方应及时向买方说明原因、后果及采取的补救措施等。 1.4技术资料 设备交付时应提供以下技术资料： （1）产品（包括进口产品）正确完整的中文技术手册及使用说明书； （2）出厂检验报告； （3）产品合格证； （4）装箱清单； （5）每台仪器均需提供一份产品第三方法定计量检定机构出具的检定合格证书原件或具有国家CNAS认可/CMA认可的检测机构出具的符合技术标准要求的检验报告原件。 1.5投标人应提交的技术参数和信息 1.5.1每个投标人应提供1.2中要求的技术资料和技术数据，投标人提供的技术数据应为产品的性能保证数据，包括技术参数响应表、技术偏差表及相关技术资料。这些数据将作为合同的一部分，任何与这些数据的偏差都应经过买方的同意。 1.5.2卖方提供局放测试仪的特性参数和其他需要提供的信息。 1.5.3卖方提供局放测试仪使用单位的使用报告。 1.6标准和规范
气体检测仪安全操作规程(正 式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一、适用范围 1. 本规程规定了XP314、XP702、 XP500、ESP210等型号的检漏仪使用的安全要 求。 2. 本规程适用于抢修中心一至四队、抽水 队、调压维修队、调压维护队各班组。 二、安全操作规程 1. 设备操作人员必须熟知设备的构造、性
能、特点，掌握设备的使用方法方准使用。 2. 设备应保持进气口/排气孔的通畅，进口处的过滤网需根据使用环境经常清理、更换。 3. 避免人为的经常用高浓度可燃性气体对设备进行冲击，以防传感器中毒。 4. 禁止设备的进气口/排气口外接压缩气体(气体>1atm)，以免损坏内部气泵、气室。 5. 操作时应用皮套对设备进行保护，以防跌落损坏机壳及内部元件。 6. 设备长时间不使用时，应将电池从设备中取出（充电电池应在充满电后），存放于干燥处。 7. 禁止在危险场所对设备进行充电或更换电池。
8. 严禁将设备的构造及电路改动，以免发生意外。 请在这里输入公司或组织的名字 Please enter the name of the company or organization here
R LDY-TEST108 便携式防雷器测试仪上海雷尔盾电气有限公司 Shanghai LERDN Lightning Protection Co.,Ltd.
使用防雷器测试仪的必要性 2.测试防雷器的导通电压,客户可以根据系统要求选择合适的防雷器, 更能准备的构建防雷系统. 1.测试防雷器的老化程度与好劣,可以及时排除雷击隐患 由于老化导致防雷器烧毁 690V 风能电压 380V 电压 市电12V、24V、48V 电太阳能 压 防雷器随着使用时间都会有不同程序的老化,如果老化程度严重,不及时排除,会失去防雷功能,并影响系统正常运行. 常见的电源系统 选择导通电压过高的电源防雷器,则不能有效的保护设备；选择导通电压过低的防雷器,则会直接烧坏防雷器,或造成断路器跳闸致系统不能正常运行.
常见的信号系统 电话线:最高电压110V 网线:最高电压5V 视频线:最高电压12V 选择导通电压过高的信号防雷器,则不能有效的保护设备；选择导通电压 过低的防雷器,会影响系统正常,如电话机有很多噪音,计算机网络时断时好, 视频图像模糊.
LDY-TEST108 测试仪特点 2.操作简单,维护方便，非专业人员都可以操作及维护， 适合用于物业公司对防雷器的维护。 (尺寸图) 1.试品类型按钮 防震塑料包装箱 2.测试按钮 测试仪只有两个操作按钮 1.体积小,便于携带,适合工程现场使用
技术特性 1、工作电压：DC9V/5号干电流（4只） 2、测试电流: 1mA ； 3、测试电压范围:0~1000V 4、测试限压型元器件（A档)漏流值范围：0～200uA 5、测试开关型元器件（B档）电压上升速度：200V/S±5%； 6、精度：±0.5% 产品面板功能说明 四位数码液晶显示 可以显示导通电压 以及漏电流 试品类型键 A档:测试电压限制型SPD B档:测试电压开关型SPD 测试键 连接被测SPD,选择正确的试品类型再按测试,听到"嘀"的声音,显示的电压就是导通电压.若是A档,显示导通电压后,再显示漏流值测试线 针式测试头夹式测试头
电力设备高频局部放电测试仪一般由高频电流传感器、相位信息传感器、信号采集单元、信号处理单元和数据处理终端和显示交互单元等构成。高频局部放电检测仪器应经具有资质的相关部门校验合格，并按规定粘贴合格标志。 a)按照设备接线图连接测试仪各部件，将传感器固定在盆式绝缘子非金属封闭处，传感器应与盆式绝缘子紧密接触并在测量过程保持相对静止，并避开紧固绝缘盆子螺栓，将检测仪相关部件正确接地，电脑、检测仪主机连接电源，开机。 b)开机后，运行检测软件，检查仪器通信状况、同步状态、相位偏移等参数。 c)进行系统自检，确认各检测通道工作正常。 d)设置变电站名称、检测位置并做好标注。对于GIS 设备，利用外露的盆式绝缘子处或内置式传感器，在断路器断口处、隔离开关、接地开关、电流互感器、电压互感器、避雷器、导体连接部件等处均应设置测试点。一般每个GIS间隔取2~3点，对于较长的母线气室，可5~10米左右取一点，应保持每次测试点的位置一致，以便于进行比较分析。e)将传感器放置在空气中，检测并记录为背景噪声，根据现场噪声水平设定各通道信号检测阈值。 f)打开连接传感器的检测通道，观察检测到的信号，测试时间不少于30秒。如果发现信号无异常，保存数据，退出并改变检测位置继续下一点检测。如果发现信号异常，则延长检测时间并记录多组数据，进入异常诊断流程。必要的情况下，可以接入信号放大器。测量时应尽可能保持传感器与盆式绝缘子的相对静止，避免因为传感器移动引起的信号而干扰正确判断。 g)记录三维检测图谱，在必要时进行二维图谱记录。每个位置检测时间要求30s，若存在异常，应出具检测报告（格式见附录A）。
