蓄电池冲、放电测试仪操作使用说明书
一、操作步骤
1. 接线：将放电仪与蓄电池放电电源端子连接。红线接线柱接于放电仪“+”端，另一端红线接于蓄电池放电端子正极；黑色接线柱接于放电仪“-”端，另一端黑色细线接于蓄电池放电端子负极。接线完毕后应认真检查接线是否正确，注意电池输入端子正、负极是否正确不应接反。
2. 拉开直流充电屏上蓄电池进线开关。
3. 合上放电仪上控制空开，进入放电参数设置：放电电流10A，放电时间9小时，蓄电池组最低电压设置为198V。
4. 合上直流充电屏上放电空开，开始放电。
5. 放电过程中，每1个小时应在集中监控器上查看并记录每只蓄电池电压、电流、温度及整组电池电压；每2个小时用万用表对每只蓄电池及整组电池实测一次电压并记录。在蓄电池放电结束前（快到9个小时）提前进行最后一次电压测量、记录。
6. 放电结束时，拉开直流充电屏上放电开关；
7. 合上直流充电屏上蓄电池进线开关，在控制器中手动修改为均充（菜单—充电机控制—密码：11111，将“一组”的浮充状态改为均充，通过左右方向键修改），蓄电池恢复均充。
二、应急措施及注意事项
1. 当单节蓄电池电压≤11V或整组蓄电池电压≤198V，停止放电。
2. 当蓄电池放电仪指示电压下降至200V时，应加强对蓄电池放电的监控，确保蓄电池电压不得低于198V 而过放电。
3. 放电过程中严格观察放电仪风扇是否转动，如不转动应立即停止放电。
4. 放电检测仪和电池连接时，正负不得反接!
5. 设备放置在通风良好无接露无腐蚀环境下运行.通风孔不得堵塞保证通风良好!
6. 放电仪在正常工作时不得带电连接线，否则会引起连接端子和电路损害。
7. 放电及测试蓄电池电压时应做好安全措施严禁正负极发生短路现象。
8. 蓄电池充、放电过程中，应尽量减少开关操作。
9. 放电过程中，值班人员应加强对直流高频模块（交直流输入输出电压）及直流屏控、合母电压的监控，发现异常时及时进行汇报及处理；
编制：质量管理部审核：批准：
蓄电池放电容量测试仪产品功能 ●测试电压范围宽，覆盖10V-300V电压范围电池组放电测试，最大放电电流达到120A，用户只需要一台RTKR-8400蓄电池放电容量测试仪就可以满足多种电压等级的电池组测试，大大节约购买仪表资金，而且方便实用 ●支持恒流、恒功率、恒阻值三种放电测试模式，能满足多种测试要求。当需要检测蓄电池容量时，可以选择恒流放电模式，准确测试蓄电池组的实际容量；当需要检测蓄电池带载能力时，可以选择恒功率测试模式，准确模拟蓄电池组真实负载时的后备供电时间。恒阻值放电模式多用于直流电流输出性能检测 ●5.7英寸超大触摸屏：采用大尺寸触摸屏，可直接在屏上进行点击操作，简单明了。放电过程中可查看所有的放电参数，并且可显示单体电压柱状图 ●采用蓝牙无线单体监测模块：兼容2V/6V/12V单体电压监测
●每个无线监测模块可同时监测4个单体：相比每个模块监测一只单体电压方法，需要配置的模块数量只是其1/4（48V只需6个监测模块），让无线模块接线操作更加简便 ●在线补偿式放电功能：在线放电时，主机显示电流=电池组放电电流=主机内部假负载电流+实际负载电流，由于在线放电时实际负载电流会随着在线电压的变化而变化，主机内部假负载电池也会自动进行调整，以保证蓄电池组一直以真正的恒流方式放电 ●单体电压停机门限可设置多节：如此可在一次连续不中断的放电测试中发现多节落后单体电池 ●功耗部分采用航空合金电热元件：电热转换效率高，安全系数高，体积小、重量轻 ●放电电流自动计算功能：内置各小时率放电系数，可放电根据被测电池的标称容量和需要的放电率来自动计算需要设置的放电电流 ●测试过程中，各单体电压实时检测和显示：并在主机屏幕上呈现出各单体电压柱状图的变化轨迹，还能自动实时呈现出电压最高与最低的单体，帮助您快速分析单体变化的趋势●放电参数预设功能：允许预先内置多达8种常用的放电参数设置，很多情况下无须重新设置放电参数，方便使用者放电操作，加快测试速度。使用者也可以对内置的预放参数进行修改 蓄电池放电容量测试仪技术参数
铅酸蓄电池使用说明书 首先感谢你对我司蓄电池的信任，我们将以认真的态度为你提供周到的服务
一、电池充电方法。 电池在使用过程中分为浮充与循环使用二种方法，这二种使用方法其充电方式完全不同。 1．浮充使用（每放完一次电）。 A．充电方法：电池恒压2.27~2.3V/单格（6V系列电池：6.8~6.9V/台，12V系列电池：13.62~13.8V/台），限流0.10C10； B．充电时间：7天时间。 例如：18台12V100AH电池第一次放完电后，其充电方法如下：电池恒压246~248V，限流10A(100AH×0.10C10=10A)充电7天时间（168小时）方充足电，才能做第二次放电。 2．循环使用（每放完一次电）。 A．充电方法：电池恒压2.4~2.47V/单格（6V系列电池：7.2~7.4V/台，12V系列电池：14.4~14.8V/台），限流0.15C10 B．充电时间：18h。 例如：18台12V100AH电池第一次放完电后，其充电方法如下：电池恒压259.2~266V，限流15A (100AH×0.15C10=15A)充电18小时）方充足电，才能做第二次放电。 二、电池的维护。 1．新电池安装的维护。 新电池安装后要采用均衡充电12小时。其充电方法是：电池恒压2.4~2.47V/单格（6V系列电池：7.2~7.4V/台，12V系列电池：14.4~14.8V/台），限流0.15C10。电池均衡充电后方可做第一次放电。 2．电池在浮充使用过程中的维护。 电池安装后，在全浮充状态下每使用6个月，均做一次均衡充电。其充电方法是：电池恒压2.4~2.47V/单格（6V系列电池：7.2~7.4V/台，12V系列电池：14.4~14.8V/台），限流0.15C10充电16小时，接一次负载放电。电池放完电后按照循环充电方法给电池充电，充完电后转浮充方式。 3．电池日常的维护。 阀控式密封铅酸蓄电池并不是不需要管理的。电池的变化是一个渐进和积累的过程，为了保证电池使用良好，作好运行记录是相当重要的。要检测的项目如下： A．单体和电池组的浮充电压（每月一次）。 B．电池外壳和极柱温度（每月一次）。 C．电池的壳盖有无变形和渗液（每月一次）。 D．重新拧紧螺钉（每半年一次） 三、蓄电池在充电不足的情况下又放电的危害。 蓄电池在放电时，a-PbO2（a-PbO2具有较低的活性物质利用率，其利用率只有16%）转化为PbSO4，充电时PbSO4转化为B- PbO2（B-PbO2具有较高的活性物质利用率，其利用率可达70%--95%），电池容量随着充电时间而增加。当蓄电池在没有完全充足电的情况下进行放电，使之原来没来得及转化的a-PbO2越来越多，最终导致电池容量失效（也就是每次电池用相同电阻放电，其放电时间会越来越短）。
充放电测试仪，是动力锂电池最常用的测试设备。新电池需要做配组，进行一致性筛选；电池包设计定型过程中，多个环节的测试需要进行充放电；考察电池包性能，进行工况测试需要充放电测试仪的辅助；旧电池，充放电测试健康状况；一些认证、抽查和应甲方要求进行的测试，都需要进行充放电。 1 锂电池主要参数 充放电测试设备，需要能够在充放电过程中，实时监测电池单体、模块和电池包的相关参数，这些参数包括如下内容。 容量，电池从满电状态放电至放电截止条件，总共放出来的电量，单位Ah。容量受到放电电流、环境温度等的影响比较大，因此，提起容量，必得说什么温度和什么放电电流下的容量。 荷电状态（SOC），电池当前电量与总体可用容量的比值，用百分数表示。 放电深度（DOD），电池从满电开始截止到当前，已经放出的电量与总体可用容量的比值，也用百分号表示，与SOC的关系是DOD=1-SOC； 开路电压（VOC），断开外部电路测量得到的电池两极间电压，数值上等于电池的电动势； 工作电压，接通外部回路以后，测量电池两极之间的电压，数值上等于电池电势减去电池内阻占压（以放电过程为例）； 充电截止电压，电池管理系统设置的充电过程能够达到的最高电压，到达这
个电压以后，电池管理系统要求充电过程结束。充电截止电压一般略低于电池允许的最高开路电压； 放电截止电压，放电过程允许的电池的最低电压，当放电过程触及这个数值超过一定延时时间，电池管理系统要求断开放电回路。 内阻，电池自身电化学反应的固有特性，以回路阻抗的形式表现在充放电过程中。主要由两部分构成，欧姆内阻和极化内阻。在充放电曲线上，电流加载瞬间，电池端电压的瞬间跌落是欧姆内阻带来的影响；充电截止，电流消失到端电压平稳一段时间内电压的回升则是极化电阻的影响力的体现。 2 一般充放电测试仪的功能有哪些？ 1）具有恒流恒压充放电功能，可以实现自动寿命循环，自动进行标准工况或者人为设定工况的测试；循环测试，可是实现循环的嵌套； 2）具有记录实时电流、电压、温度、荷电量等相关测试数据和故障数据的功能； 3）可以设置不同充放电终止条件，总电压、单体电压、电池荷电状态等； 4）安全监控功能，处理对过流、过压、过温、欠压、欠流、短路、掉电保
1准备工作： 1.1工具准备 1.2资料准备 检修票，通信电源蓄电池组维护测试记录表（半年）， 1.3注意事项 放电仪的选用： 注意蓄电池放电仪型号选用，48V蓄电池放电仪（型号：IDCE-4815CT）只能用48V蓄电池测试，UPS蓄电池放电仪（型号：IDCE-6006CT）只能用于UPS蓄电池测试。切勿混用。 2操作步骤： 2.1手续办理： 2.1.1信息确认： 把测试事宜及内容告知管理处相关人员，了解测试站点近期市电供电情况，是否存在市电供电异常，确认测试站点当日及第二日市电供电正常，才进行测试，否则，不得进行测试。 2.1.2资料报备： （1）填写检修申请票，并由管理处相关人员签字确认，完成维护报备工作；
（2）通知网管中心，测试前将测试内容和涉及的设备向网管中心值班人员报备。 2.2检查记录： 2.2.1设备检查 （1）设备检查记录电池组浮充总电压、单体浮充电压、负载电流、环境温度以及开关电源的其它设置参数，检查蓄电池组的现有容量是否100%。 （2）检查所有的电池端子是否处于拧紧状态 （3）检查电池是否有漏液、酸雾等异常。 2.2.2仪器检查 按照设备清单清点配件是否齐全， 面板介绍 2.3开机与参数设置 2.3.1开机 UPS电源系统： 1)断开待测电池组断路器（注意：严禁两个断路器同时断开），如下图：
2)接交流电源，打开仪表上的市电开关，正常开机 40V蓄电池： 1)断开开关电源柜内的待测电池组熔断丝（注意：两组熔断丝严禁同时断开） 2)把正负极电缆接入仪器正负极接口，另一端与蓄电池正负极相连，然后先打开仪表 市电开关，再合上F1空开，仪表正常开机。(拆下的电池线铜鼻子做好绝缘保护）
一、蓄电池贮存 ?电池在贮存和运输过程中温度偏高或通风不良会导致自放电增大，因此应保持电池通风良好，并使电池远离明火、火花、热源等。 ?当保存电池时，应将电池从充电器和负载上取下并尽可能保存在干燥、阴凉环境中。 ?电池保存期间，请按表二要求定期对电池进行补充充电。 二、蓄电池使用环境 ? 推荐环境温度范围：充电0～+40℃，放电-15～+50℃，储存-15～+40℃； ? 附近无明火、火花、热源等； ? 避开热源和阳光直射的场所； ? 避开潮湿、可能浸水场所； ? 避开完全密闭场所。 三、蓄电池使用条件 ? 并联使用：推荐为4组以内； ? 多层安装：层间温度差控制在3℃以内； ? 散热条件：电池间距保持在20mm以上； ? 换气通风条件：保证释放的氢气的体积浓度小于08%； ? 浮充使用条件（25℃）：限流≤0.30C10，电压2.23～2.27V/体（建议设置为2.25V单体）； ? 均充使用条件（25℃）：限流≤0.30C10，电压2.30～2.40V/体（建议设置为2.35V单体）； ? 关于蓄电池混用：不同规格、不同年限、不同厂家、不同容量、不同性能的产品不能混用，若要求混用请与我们联系。 四、蓄电池的安装 4.1、开箱及检查 ? 搬运： 禁止在端子部位受力，防止端子损伤和密封部位裂开； 避免蓄电池倒置、遭受摔掷或冲击； 绝对避免使用钢绳等金属线类，防止蓄电池短路。 ? 检查：包装箱、蓄电池外观无损伤； ? 点验：电池数量、配件齐全； ? 参阅：说明书、安装图、注意事项。 4.2、安装前注意事项 ? 检查电池无异常后，将其安装在指定地点（例电池房）； ? 如将电池安放在电池房，应尽可能将其放在电池房最低处； ? 避免将电池安装在靠近热源（如变压器）的地方； ? 因为电池贮存时可能产生易燃气体，安装时应避免靠近产生火花的装置（如保险丝）； ? 连接前，擦亮电池端子，使其呈现金属光亮； ? 小心导电材料短接蓄电池正负端子。 ? 多个电池一起使用时，首先使保证电池间连接正确，再将电池与充电器或负载连接。在这种情况下， 电池正极应与充电器或负载的正极连接，负极与负极连接。如果电池与充电器连接不正确，充电器会被损坏，一定要注意不要连接错误。切记连接正确。
光大环保能源（镇江）有限公司蓄电池充放电试验方案 批准： 审核： 编制： 苏华建设集团有限公司 2018年05月
一、工程概况： 光大环保能源（镇江）有限公司直流系统运行时间久远，严重老化，为 了解蓄电池组的实际容量状况，故进行蓄电池充放电试验。 施工任务： 本期工作内容： 220V主蓄电池组一套，共104只，每只2V,容量为 300Ah。UPS及通讯蓄电池组各一套，容量为100Ah。 计划施工时间： 2018年05月23日——2018年05月26日 施工阶段（大致分为以下2个阶段） A、第一阶段（施工准备阶段,2018年05月23日以前） 进行：材料及工器具的准备、施工三措的编制、审批、学习 B、第二阶段(2018年05月23日至2018年05月26日) 进行：主蓄电池组、UPS、通讯蓄电池充放电调试 第一阶：（施工准备阶段，2018年05月23日以前） 1、组织相关人员进行熟悉图纸、查勘现场，确定施工方案，排查危险点（源）， 拟定预控措施 2、编制施工“三措”并报审批 3、组织所有施工人员进行“三措”学习并交底 需交底安全注意事项： （1）在现场发生或发现的危及施工安全、设备安全时，任何人有权及时制止并上报，对施工过程中造成的设备细小损伤，任何人不得隐瞒不报 或延时汇报，以便及时采取对策或补救措施，防止事态扩大或影响整 个施工的进程。 （2）相关工种、前后工序间要做好适当的交接与确认，工种负责人要对本工种的所有工作负责，对同一间隔同一工种现场负责人前后不是同一 人的，后一负责人必须向前一负责人进行询问和确认，以防造成工作 （如试验）漏项。 （3）工作票经值班人员确认开工后，工作票负责人对班组成员进行工作票交底；每天开工前明确工作分工及工作内容，并交待危险源及预控措 施。并在每天收工前确认完成情况及工作中存在问题，并做书面记录。
锂离子脱嵌和充放电原理 从微观世界（原子级）来观察电池正负极的结构，各极活性物质的结晶结构为层叠状，这种结构使锂离子的嵌入（脱嵌）变得容易。锂离子在分子间作用力的作用下为固定状态。当对正负极施加电场时，锂离子只需要较低的能量就能发生迁移，进行嵌入。锂离子电池充放电的机制也可以用图1 来说明。图中方程式中的正极活性物质为锰酸锂。 图1 放电时电极周围的变化 图1 是放电时锂离子嵌入和迁移的示意图。在负极，碳层之间存在锂离子，负极比正极的能量高。外部存在负载时，负极的锂离子释放电子，向能量低的正极迁移。从负极脱嵌的锂离子，通过电解液和隔膜小孔向正极迁移，嵌入层状结构的正极活性物质中。同时，电子被接收，锂离子被固定而变得稳定。如果过放电，锂离子过多地聚集在正极，会使内阻增大，电池发热，导致急剧劣化。从图1 中可见，负载电流（电池容量）几乎是由可移动的锂离子数量决定的。电子从集流体活性物质中穿过，到达外部端子。正极的集流体为铝，负极的集流体为铜。这样做的理由是：在正负极各自的电势下，铝和铜是不会被锂离子
掺杂（渗透）的金属。 充电时电极周围的变化 图2 显示了充电时锂离子的嵌入和迁移过程。 图2 充电时，外部电压施加在外部端子上，强制产生与放电反应相反的反应。由此，正极的锂离子释放电子，在电场作用下通过电解液迁移到负极，嵌入负极的活性物质内部。同时，电子被接收，锂离子被负极活性物质固定。锂离子在电解液中快速迁移，在负极表面减速，在负极活性物质内部非常缓慢地扩散。这与汽车离开高速公路，进入普通公路，然后驶入自家附近街道的过程相似。充电时，锂离子在负极表面呈现拥堵状态。 充电时电池在劣化 作为电解液的有机溶剂在正极分解，在负极表面与锂离子发生反应，形成固体电解质界面膜（SEI）。因此，迁移的锂离子数量减少，导致电池容量下降。充电时，在负极表面刻意制造这个让化学反应容易发生的状态。这与后面讲到的电池劣化相关内容也有关联。另外，过充电使锂离子在负极过多聚集，内阻
蓄电池充放电仪 使 用 说 明 书 广州泓淮电子科技有限公司
蓄电池充放电仪说明书 1、接线说明： 系统的接线示意图如下所示： 注意：蓄电池的正负极性不能接反！ 2、放电操作 系统在启动后自动进入主界面：如下图所示： 蓄电池充放电仪 1.放电 2.充电 3.查询 4.设置 ××××-××-××××：××：××
1.1按下数字键“1”，进入放电界面，如下图所示： 放电参数设置 放电电压：×××.×V 放电电流：×××.×A 放电时间：××小时××分钟 保存数据：××（每隔多少秒） 设置放电电压：一般12V电池的放电电压下限为10.8V。设置放电电流：依据需求设置。 设置放电时间：依据需求设置。 设置保存数据：推荐设置为60。 1.2设置完参数后按下“确认”，如下图所示： 提示 启动放电？ <确认>----确定 <返回>----取消 再按下“确认”键确定。 1.3启动放电后，可以看到放电监测界面，如下图所示：
电压：×××.×V 电流：×××.×A 温度：××.×℃容量：××××Ah 开始时间：××××--××--××××：××：×× 已放时长：××：××：×× 状态：放电保存位置：×× 在放电监测界面中，可以观察到详细的放电参数：如电压、电流、容量，还可以看到启动时间、已经放电多长时间等等。 在放电过程中，如果想要中止放电，则按下“停止”按键，然后再按“确认”即可。 当放电时间达到时，系统会自动停止放电，并将放电数据保存起来。 3、充电操作： 2.1在主界面中，按下数字键“2”，进入充电界面，如下图所 示： 充电参数设置 充电电压：×××.×V 充电电流：×××.×A 充电时间：××小时××分钟 保存数据：××（每隔多少秒）
目录 1．前言 (2) 2．功能概述 (3) 3．仪器外观 (5) 4．接线方式 (6) 5．主功能菜单 (7) 6．电池静态参数测量模式 (8) 7．电池容量测量模式 (12) 8．单独充电模式 (14) 9．单独放电模式 (14) 10．程控电源模式 (14) 11．程控电子负载模式 (15) 12．电压与内阻表模式 (16) 13．仪器校准模式 (16) 14．读码功能（DS2502兼容码） (17) 15．仪器特性指标 (18)
前言 常见的可充电电池包含锂电池，镍镉电池，镍氢电池，以及密封铅酸蓄电池等。 其中，锂电池具有容量大，重量轻，循环次数高等特点，广泛应用于移动电话，PDA,数码相机，摄像机，笔记本电脑等领域，是目前最为先进的可充电电池。这里所指锂电池是成品锂电池包，由锂电芯（锂离子电芯或者锂聚合物电芯）加锂电池保护板组成。 镍镉电池是比较早应用的可充电电池，具有成本较低，低内阻，能够大电流放电的特点，至今在一些电动工具、电动车上面有广泛应用。 镍氢电池和镍镉电池类似，但是因为不含重金属，所以对环境的污染较小，目前在一些常见的消费类电子产品中应用广泛，已基本取代以前镍镉电池的应用领域。 小型密封铅酸电池，又称免维护铅酸电他，目前工艺成熟，目前主要应用在固定式后备电源场合，如不间断电源，应急照明灯等等场合。 针对这些可充电电池的生产检测需要，特研制了专用的可充电电池综合检测仪，本测试仪可以对电池的一些基本参数做一个定量的精确的测量，可以测量电池的开路电压，内阻，充电，放电性能，电池容量特别针对锂电池的功能还有过充电保护，过放电保护，过电流保护，短路保护等功能，并测出过相应的数值，极大的方便了电池的生产和售前售后服务工作。采用非常简单的几个步骤就可以直观的判断电池的性能和好坏，同时也具有快速筛选的功能，可以设定测量参数的上限和下限，可以容易的从一批电池成品中快速检测出不良电池，提高生产效率。另外，也附加了一些特别的功能，使之具有一些通用仪器设备的特征，扩大了设备的使用灵活性，以及具有应用范围广泛的特点。 此外，本测试仪可根据客户的需要提供软件升级服务，在基本型号的基础上，可以通过软件升级为可连接电脑的型号，可以通过电脑来设置和保存测试数据，自动记录测试结果。也可以通过电池条码来记录每块电池的测试数据，有利于生产质量的分析控制，产品追朔等等。另外，可以通过加装硬件升级模块来提高电压和内阻的测试精度上升一个数量级，来满足更苛刻的质量要求。
蓄电池用户操作手册 1．使用前的处置 蓄电池是以充电后的状态发货的，使用前请按以下顺序进行处置. 1．1开箱检查： 1．1．1蓄电池到达后，请先检查一下包装有无异常之后,另请按以下要求打开包装。(另外，打开包装后,首先检查蓄电池及其附属品的数量和外观）,开箱要在蓄电池的安装场所附近进行。搬运蓄电池时禁止在端于处用力，请托住底部或用吊带等搬运。如在端子处用力,会对密封部位造成不良影响，所以请绝对避免.注意：开箱时，请小心进行，避免给蓄电池以冲击，否则能导致畜电池的破损。 1．2安装注意事项： 安装畜电池时，请务必遵守以下事项：
1．2．1不要在密封空间或火的附近安装蓄电池，否则有引发爆炸及火灾的危险。 1．2．2不要用乙烯薄膜类有可能引发静电的东西盖住蓄电池，产生静电时有时会引起爆炸. 1．2．3不要在有可能浸水的地方安装畜电池，否则有发生触电、火灾的危险。1．2．4请不要在超过—40℃～65℃环境温度下安装蓄电池. 1．2．5不要在有粉尘的地方使用蓄电池，否则有可能造成蓄电池短路。
1．2．6将蓄电池系列并排使用时,为使散热良好，请保留一定间隙。1．2．7将蓄电池放进箱内使用时，话在箱的上下部开设换气孔，并充分换气。 1．3安装及接线: 连接蓄电池时,请务必遵守以下事项： 1．3．1扭矩扳手、钳子、扳手等金属类工具，请用乙烯胶带进行绝缘处理后再使用，否则会造成短路,有引起蓄电池烧坏、破损及引火爆炸的危险。 1．3．2请不要用金属线类金属工具连接蓄电池的正、负端或让扭矩扳手、钳子、扳手类金属工具接触电压不同地方。 1．3．3安装时请不要将蓄电池排列的极性（＋、—)接错，如极性接反，可导致火灾及充电器损坏。 1．3．4使用插接式端于的蓄电池时，请平行连接端子,接线时注意不要在端子部用过大的力，螺栓拧紧式蓄电池,请用随电池配件的螺栓螺母垫圈，并拧紧. 1．3．5请不要使用香蕉水、汽油、挥发油类有机溶剂及洗涤剂擦拭电池壳，否则使电池壳破裂、溶解或产生细小裂纹，造成漏液。1．3．6使用多个蓄电池时，首先要使蓄电池之间正确连接，然后再将畜电池与充电器或负载连接。蓄电池的正极端子接充电器或负载的正极；蓄电池的负极端子接充电器或负载的负极。 1．3．7使用多个蓄电池器串联或并联时，保证每列电池之间的间距和列距达到说明书要求。
随着信息化、自动化发展趋势所有的设备、系统运行都是以一种不间断的模式在开展，那么不间断供电就是最基础的运行环境保障，蓄电池作为一种最常用的备用电源其作用就显得尤为重要。那么如何使蓄电池随时保持良好的工作状态呢？我们就需要对电池的可备用时间、电池容量进行检测并根据电池系统的维护规程对电池组进行充放电测试，本文将主要介绍NSAT-9000蓄电池充放电自动测试系统。 一．系统概述 NSAT-9000电池充放电测试系统专门用于各种二次电池的性能测试，通过对单体电池的电压、内阻、温度等参数的实时监测，实现系统对单体电池的过压、欠压、过流、超温保护的均衡充放电。 NSAT-9000电池充放电测试系统由工业电脑、可编程直流电源、可编程直流电子负载、交流电阻测试仪、数据采集箱等设备搭配专业的电池测试软件所组成。系统突破了单一测试的局限性，提供专业的测试步骤，帮助用户大幅度的提高了测试效率。借助系统软件可对系统内各个设备进行同步远程控制。 ●软件界面操作简单，功能一目了然 ●模块化的设计，提供了最大化的拓展性 ●高精度高速率测量电压、电流、内阻等参数
●丰富的工步编辑功能可实现各种工况下电池的充放电测试●多种截止条件最大限度模拟真实情况 ●安全的测试数据管理，强大的数据搜索功能 ●快速的数据分析形成完善的报表，显示多种曲线图 二、系统功能介绍 基于硬件 NSAT-9000电池充放电测试系统所使用硬件如下： 1.可编程直流电源 图1可编程直流电源 2.可编程直流电子负载 图2可编程直流电子负载 3.交流电阻测试仪
图3交流电阻测试仪 4.数据采集箱 图4数据采集箱 系统图示 NSAT9000电池充放电测试系统由工业电脑、可编程直流电源、可编程直流电子负载、交流电阻测试仪、数据采集箱等设备搭配专业的电池测试软件所组成。 图5硬件与电脑的连接拓扑图
1．安全操作 1.1 电能 ?当蓄电池正、负电极两端极柱被金属导体(如：金属工具、金属导线、金属配件等)意外短接时，即发生蓄电池外部短路，会产生电弧造成极柱熔化，并引起熔化的铅合金飞溅，严重时产生大量热量引起燃烧。 ?预防：蓄电池装配使用金属工具或进行故障诊断使用金属导线时，避免蓄电池正负极柱直接短路。 ?防护：佩带防护眼镜和手套。 ?紧急处理：燃烧时，使用活扳手或其他工具，立即断开蓄电池的外部短路金属导体，不要赤手接触，并使用灭火材料进行灭火。 1.2 硫酸 ?蓄电池跌落或蓄电池过充电，造成壳体破裂，硫酸可能从破裂处的流出或溅出。 ?预防：小心搬运；垂直向上放置；按照补充电程序进行补充电。 ?防护：佩带防护眼镜和防酸衣服。 ?紧急处理：当皮肤接触到硫酸时，立即用大量的清水冲洗皮肤表面，并脱去受污染的衣服；当眼睛接触到硫酸时，立即用干净的水至少冲洗10分钟；当因不慎将硫酸溅入口腔内，可饮用大量的水或牛奶；必要时可找医生处理。 1.3 排放的气体 ?蓄电池在充电、测试过程中，氧气和氢气的混合物会从排气孔中排出。如果环境中氢气的浓度超过4%，遇到明火、火花或高热就会发生爆炸。 ?预防：充电处保持通风；禁止吸烟，防止产生火花和明火；蓄电池线束连接的顺序：先连接正极线，后连接负极线；断开蓄电池线束的顺序：先断开蓄电池负极线，再断开蓄电池正极线。 ?防护：佩带防护眼镜和防酸衣服。 ?紧急处理：蓄电池发生爆裂时，硫酸大量溅出，操作人员应立即用水冲洗硫酸溅落处；必要时，将被硫酸烧蚀的人员立即送医院处理。
2．蓄电池的保养 2.1 蓄电池入库管理 ?检查来货是否有损坏；蓄电池外壳表面或与正负极性结合处无酸液溢出，无裂纹，无磕碰伤，无污物（蓄电池上的残存酸液将引起装配线上的抱怨）；若残存酸液， 则可能因蓄电池损坏或充电后未将酸液清洗干净。 ?检查蓄电池状态指示器(电眼)，电量显示： 绿色：蓄电池电量充足，可以正常启动车辆。 黑色：蓄电池电量不足，蓄电池需补充电。 白色：蓄电池报废，需更换。 ?蓄电池集中并单独存放。 ?实施先进先出的原则。 ?禁止将蓄电池存放于高温处。存放蓄电池的环境温度低于零下15℃时，蓄电池应存放在暖库内（仓库温度小于等于20℃）。 2.2 蓄电池安装 ?蓄电池倾斜不要超过40度。 ?禁止将蓄电池倒置或侧向放置。 ?在安装前检查电眼，确认电眼为绿色。 ?检查和清理蓄电池用于搬运的托盘中是否有螺丝或螺母，防止蓄电池二次损伤。 ?禁止将电眼呈黑色的蓄电池装车(入库检验时，若蓄电池电眼呈黑色，且生产批次或日期是近期的，则此蓄电池可能为有缺陷的蓄电池)。 ?禁止将漏液的蓄电池装车。 ?安装时禁止对端柱敲击，扭动。 2.3 装配过程中蓄电池电路连接 ?连接蓄电池连线的顺序:先连接蓄电池正极连线,后连接蓄电池负极连线。 ?断开蓄电池连线的顺序:先断开电池负极连线,后断开电池正极连线。 2.4 装配过程 ?装配蓄电池时，保证所有电器件处于“关”位置。

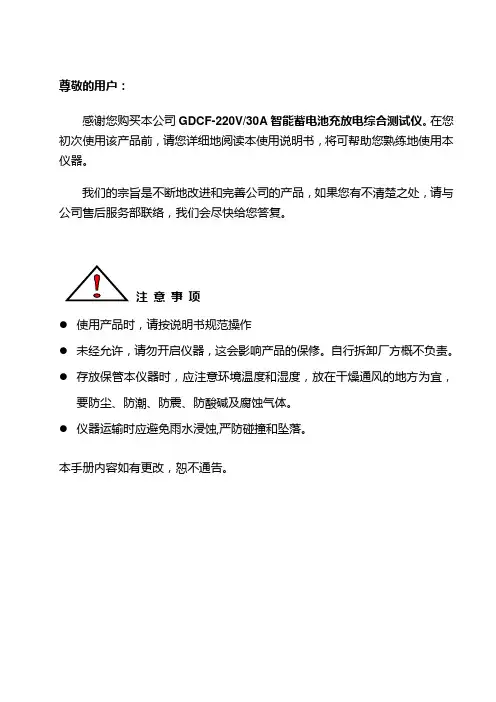

GDCF-220V/30A 智能蓄电池充放电综合测试仪 一、设备特点 在所有信息化、自动化程度不断提高的运行设备、运行网络系统中,不间断供电是一个最基础的保障.而无论是交流还是直流的不间断供电系统，蓄电池作为备用电源在系统中起着极其重要的作用。平时蓄电池处于浮充备用状态，一旦交流电失电或其它事故状态下，蓄电池则成为负荷的唯一能源供给者。 我们知道,蓄电池除了正常的使用寿命周期外，由于蓄电池本身的质量如材料、结构、工艺的缺陷及使用不当等问题导致一些蓄电池早期失效的现象时有发生。为了检验蓄电池组的可备用时间及实际容量，保证系统的正常运行，根据电源系统的维护规程,需要定期或按需适时的对蓄电池组进行容量的核对性放电测试,以早期发现个别的失效或接近失效的单体电池予以更换,保证整组电池的有效性;或者对整组电池的预期寿命作出评估。 我司经多年研制，以其专有技术，开发成功系列化的、智能化程度和精度极高的蓄电池组容量测试仪。本测试仪可在蓄电池离线状态下,作为放电负载,通过连续调控放电电流，实现设定值的恒流放电。在放电时，当蓄电组端电压或单体电压,跌至设定下限值、或设定的放电时间到、或设定的放电容量到,仪器自动停止放电,并记录下所有有价值的、连续的过程实时数据。 本测试仪系统对单体电池的电压监测信息,采用无线中继接入,简单、安全、精确。 本仪器有非常友好的人机界面,不仅可以在菜单的提示下完成各种设置和
数据查詢,而且放电的过程数据,均保存在设备的内存中,通过数据接口可以读取、转存,并通过上位机的专用软件,对数据进行分析,生成需要的曲线和报表。 本仪器有完善的保护功能,不仅有声、光告警,而且还有明确的界面提示。 1.1放电仪不带监测功能特点 采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更安全。 具有核对性容量测试、暂停放电、并机负载测试、在线补偿式放电、等功能，可适应各类复杂的现场情况。 有USB接口，可将放电过程的数据转存入U盘，并导入PC机。PC 数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表。使数据的转存更加方便。 采用智能单片机ARM控制、7寸触摸液晶中英文显示。菜单操作简单明了。 自动保护功能，设定放电时长到、放电容量到、蓄电池组电压低于设定的最低保护电压、负载连线出现异常等，自动停止放电并报警，同时自动记录停机方式。 多种放电终止条件，包括电池组终止电压、放电容量、放电时间，确保放电测试的安全。 可进行在线补偿式放电，通过接入外置的电流钳形传感器可对在线工作中的蓄电池进行放电测试，极大地方便了测试工作。该功能尤其适合于只有单组备用电池的场合。 1.2放电仪带监测功能特点 采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更安全。
RTKC-II 便携式智能蓄电池充电机 一、产品概况： RTKC-II便携式智能充电机是采用当今最先进的边缘谐振软开关技术，可带电插拔，模块与模块之间采用自带二极管隔离设计，防止模块间相互影响。模块内部自带CPU，模块所有基准校准和控制功能，采用12位D/A完成，替代所有电位器，避免了电位器固有的温度系数和机械特性所引起的参数漂移。 二、产品主要特点及功能： ● 输出过压保护：输出电压过高对用电设备会造成灾难性事故，为杜绝此类 情况发生，本系列高频模块内设有过压保护电路，出现过压后模块自动锁死，相应模块故障指示灯亮，故障模块自动退出工作而不影响整个系统正常运行；过压保护点一般设为313V±2V（220V），过压报警点软件可设定。 ● 输出限流保护：模块输出电流最大限制为额定输出电流的倍（可设定），恒 流降压工作方式. ● 短路保护：整流模块输出特性如图3-1，输出短路时模块在瞬间把输出电压 拉低到几乎为零，限制短路电流在限流点之下，此时模块输出功率很小，以达到保护模块的目的。模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。 ● 模块并联保护：每个模块内部均有二极管并联保护电路，绝对保证故障模块 自动退出系统，而不影响其它正常模块工作。模块并机可直接在输出端相连。 ● 风扇启动：设有两档风扇启动功能，当输出电流大于25%30%额定值时，或当 模块内部温度高于60℃时，模块会启动强力风扇。 ● 过温保护：如环境温度过高、风机停转等情况下，模块检测散热器温度超过 85℃时自动关机保护，温度降低到76℃时模块自动启动。 ● 测量输出电压和输出电流以及模块的工作状态，并通过LCD中文显示，直观 方便。 ● 报警：在模块出现故障时模块会发出声光报警，同时LCD上显示故障信息， 用户能方便的对模块故障定位，便于及时排除故障。 项目技术指标 交流输入三相四线输入380V四线制；50Hz 电压变化范围323V-437V 频率变化范围50Hz±10% 直流输入直流输出额定电压220V, 80-286V 直流输出额定电流10A, 15A 输出限流范围（10%—100%）x额定电流稳压精度≤% 稳流精度≤% 纹波系数≤% 工作效率≥94% 动态响应≤200μS 绝缘绝缘电阻DC500V, ＞2MΩ 绝缘强度AC1500V/50Hz,1min,无闪络
电动车蓄电池使用维护说明书
目录 （一）使用须知及注意事项 (2) （二）使用前的准备和检查事项 (2) （三）操作 (3) （四）维护和保养 (4) （五）储存 (5) （六）故障及排除 (5) 附录一：充电操作规程 (6) 附录2：车型、蓄电池、充电机适配表 (10)
电动车蓄电池使用维护说明 （一）使用须知及注意事项 1、请仔细阅读使用说明。 2、只允许专业人员操作蓄电池。 3、在使用和充电过程中：禁烟、禁止明火、暗火或火花靠近 蓄电池，否则易发生爆炸和火灾危险。 4、操作人员应佩戴好防护眼镜，穿上防护服。遵守操作规 范。 5、在操作过程中，如有酸液溅入眼内或皮肤上，必须立即用 冷水冲洗，并寻找医生进一步处理。衣服上沾上酸液也请用水冲洗。 6、防爆、防火和防短路！电池的金属件上始终带电！ 7、电解液具有强烈的腐蚀性！ 8、请勿翻转蓄电池，使用准许的吊装运输机械。吊钩不得损 坏电池或连接电缆。 （二）使用前的准备和检查事项 1、收货 当货物送达时，收货人员必须及时验收、检查： A、有没有任何漏电解液的迹象，或电池有没有遭受撞击的变
形及损毁。 B、电池壳面是否凹陷、破裂，连接线缆有否损毁。 C、电瓶塞、连接线缆及其它配件是否齐全。 D、对电池状况如有疑问，请做好记录并通知供应商。 2、初次使用——已灌注电解液及充电电池 A、检查电解液液位是否在电池瓶塞盖可见液位。对初次使用 的新蓄电池前十次的充放电，毋须加补充水。 B、检查确认充电机与电池是否合适，如有需要与车辆制造商 技术工程人员沟通确认。 C、按有关使用程序，连接电池与充电机。注意：正负极位是 否正确！ D、按有关使用守则对电池进行充电。 E、在初始使用期间，留意电池状况，避免深度放电（超过 70%容量）。车辆装有电量表，可清楚指示。 3、初次使用——未灌注电解液的未充电电池 A、所有未灌注电解液没有启用的新蓄电池必须存放于干燥、 通风、荫凉的储存室。 B、未充电的蓄电池投入使用，务必做好蓄电池的初充电工 作，初充电对蓄电池的性能质量和寿命起着决定性的作用！ C、初充电操作步骤 （1）、灌液 移除蓄电池注液孔塞，灌注电解液至液位盖覆电池极板
南阳技师学院实习课授课教案 课题名称：蓄电池的充放电、使用及维护 目的要求：1、学会正确检查蓄电池液面高度。 2、学会正确检查蓄电池性能。 课前准备：1、汽车电气实习教室 2、实车一辆、蓄电池检测仪、相关维修资料等 组织教学：1、列队检查出勤情况并记录。 2、检查工作服穿戴是否整齐，是否符合规定。
入门指导 一、复习提问 汽车蓄电池的作用？ 二、讲授新课 【技能训练】 1、清洁蓄电池 1.1用抹布擦净蓄电池外部的灰尘、泥土，若表面有电解液溢出，可用抹布擦去脏污或用热水清洗（用温水和小苏打水的混合溶液进行清洗，然后用布擦干，在接头外部涂润滑脂以防进一步腐蚀）。 1.2清除极桩桩头上的脏污和氧化物，擦净连接线外部及夹头，清除安装架上的脏污。 1.3检查蓄电池的接线端子，使用铁刷子刷除接线端子上的积污。若接线卡箍积污严重，可用砂纸顺着内壁擦拭，磨掉污物。 1.4疏通加液口通气孔，并将其清洗干净。 2、检查蓄电池外部 2.1检查蓄电池各极桩和导线夹头的固定情况，应无松动现象。 2.2检查蓄电池壳体应无开裂和损坏，极桩和夹头应无烧损，否则，应将蓄电池从车上拆下进行修复。 2.3检查蓄电池固定是否可靠，紧固蓄电池支架紧固螺栓。 3、检查蓄电池电解液液面高度及检视窗的颜色。 3.1非免维护蓄电池，须定期检查其电解液的液面高度。 （1）用热水清洗蓄电池外壳和极桩，用抹布清洁蓄电池外壳，用砂
纸清洁极桩。 （2）如果蓄电池壳体是透明的，可观察蓄电池电解液液面高度应在壳体的两刻度线之间。若电解液液面过低，需向电解液不足的单格加注蒸馏水至规定的液面高度。 （3）如果蓄电池壳体是不透明的，可找一根透明的玻璃管（或塑料管，下同），垂直插入加液口内，直至极板上缘为止，然后用拇指压紧玻璃管的上口，再将玻璃管夹出，玻璃管中电解液的高度即为蓄电池内电解液的高度，应为10 ～ 15 mm。最后将电解液倒回原单格电池中。 3.2对于免维护蓄电池，观察蓄电池检视窗的颜色即可判断蓄电池出电量。不同国家和厂家出产的免维护蓄电池，比重检视窗的颜色有所不同，具体信息请查阅车辆的《用户使用手册》。 4、检查蓄电池性能 4.1使用高率放电计测量蓄电池空载端电压，判断蓄电池性能。 4.2将高率放电计的正、负极连接线夹子夹到蓄电池正、负极桩上，按压测试开关，保持5S后放开，待测试仪上的指针静止不动后，迅速读取电压值，并记录。 （1）若端电压能保持在：10.5V~11.6V以上，表示电量充足,蓄电池无故障； （2）若端电压能保持在：9.6V~10.5V，表示电量不足,蓄电池无故障；（3）若端电压降到：9.6V以下，表示电量严重不足，蓄电池有故障则应更换蓄电池。
湖北骆驼蓄电池股份有限公司 蓄电池使用手册 第一章基本知识 安全防护 防护：操作安装蓄电池需佩戴防护眼睛。 防短路：避免金属工具和导线同时接触正负极，以防止短路。 防爆：蓄电池在充电、搬运或震动过程中会产生易爆气体，并从排气孔中排出。环境中氢气浓度超过4%. 遇明火即会发生爆炸。故需保持环境通风，严禁明火。 蓄电池在充电时严禁在未断开电源的情况下搬动或挪动电池；刚充电完毕的电池禁止附近有明火和撞击及摔置。 防酸：蓄电池内的液体为稀硫酸，需小心搬运，垂直放置，防止硫酸溢出。如皮肤接触硫酸，需立即脱去受污染衣物，并立即用大量清水冲洗；如眼睛接触硫酸，需立即用干净的清水冲洗至少2分钟后立即就医；如意外吞食硫酸，立即饮用大量的清水和牛奶，必要时就医。 两极断开及连接顺序 断开：先负后正 连接：先正后负 心法诀窍：任何情况下避免负极单独连接蓄电池！ 蓄电池的运输 运输过程中避免过度颠簸、避免撞击 运输环境避免高温（不超过45℃）。 蓄电池不可以倒置或斜置。 搬运时蓄电池避免倾斜超过40度角，以防止酸液从排气孔中流出 蓄电池存储 叠放：蓄电池叠放层次不超过6层，层与层之间要求增加软质绝缘隔离板，严禁挤压，以防蓄电池外壳变形破裂。 环境：高温（≥45℃）会导致蓄电池自放电和电解液中散发加快。避免在高温环境中存放蓄电池，并保持通风。 库存：对蓄电池的库存管理，需坚持先进先出的原则。以防止蓄电池因存储时间过长而失效，产生不必要的损失。 补充电：请定期检测蓄电池，如电压小于12.4V或电眼变黑，必须进行一次完全补充电。 故障名称的解释 硫化：电池6个单格中正极板表面呈黄色或黄白色(正常为棕褐色)，板栅酥脆，解剖电池见正负极板活性物质坚硬结实，一折就断，电压明显低于标准，且不能检出其它故障。 电解液污染：加入杂质（铜、铁、氯、锰等）不符合要求的电解液或杂质超标的补加液(如以塘水.河水. 井水.溪水.田水.自来水.饮用矿泉水等作为电池的补加液)。会出现极板、隔板出现异常颜色，有时会有异味产生。 寿命到：电池出厂日期至退回公司的日期超过公司规定的时间，加水帽发黑，池壳色泽变暗，明显陈旧，池壳底部活性物质脱落较多，隔板变黑（炭化），电液混浊，板栅腐蚀。 用户损坏：端子烧损，电池槽盖非制造质量原因引起的爆裂，使用不当造成的电池槽盖损坏，用户更改端子的形状，恶意的损坏电池的极板、隔板、汇流排、铅件等。 过充电：电池壳盖上附有铅沉积物，隔板变黑（炭化）、有高温变形收缩现象；电解液面降低于水位线以
一般决定锂电池使用寿命的是它的充电循环次数，所谓充电循环次数，是指锂电池从满电状态把电池电量放倒0，又充满的过程。无论是三元锂电池还是磷酸铁锂电池，如果采取浅放浅充的方式充放电，其使用寿命将会延长很多，三元锂电池的充电循环次数能很轻松地突破1000次。 往往说到锂电池循环次数这个问题，基本上都会和“充电周期”挂上关系，这两者其实可以说是同个意思，你可以说：电池循环次数是以周期来计算的，也可以反过来说锂电池充电周期是以循环次数来计算的，这两种说法都不为过。 什么是充电周期？一次充电周期指的是锂电池一次完整的充放电过程，也就是说当电池使用电量达到电池容量的100%，即完成了一个充电周期，但不一定通过一次充电就完成。这点是很多人的一个认知误区。 锂电池的寿命是500个充电周期。怎么才能算作是一个充放电周期呢？一个充电周期意味着锂电池的所有电量由满用到空，再由空充到满的过程，这并不等同于充一次电。所谓的500次，是指锂电池厂家在恒定的放电深度（80%）实现了625次左右的可充次数，达到了500个充电周期。再来个算式就更清楚了：625×80%＝500.（忽略锂电池容量减少等因素）。 实际中，由于生活中的各种影响，特别是充电时的放电深度不是恒定的，所以，“500个充电周期”只能算作是参考。进口三元锂电池充放电次数可达到约3000次左右，国产的大概也就是800-1000次。
正常用锂电池充电放电次数高达到2000次、锂电池有三元锂电池、铁锂电池、聚合物锂电池，各有差距。正常用铅酸电池各充电放电次数高达500次、如平液电池、富液电池、胶体电池等各有不同。 目前的新能源汽车上使用的动力电池主要是三元锂电池、钴酸锂电池、磷酸铁锂电池这三种，无论是哪一种类型的电池，都存在着使用寿命，动力电池的寿命是按照循环使用次数来进行衡量的，充放电的次数越多，电池的使用寿命就会越少。对于动力电池电芯循环使用次数国家强制要求必须要在1000次以上，磷酸铁锂一般可以做到2000次，而三元锂电池一般也能1000次以上。 不同的电池有不同的循环使用寿命。通常三元锂动力电池的循环使用寿命在1500次到2000次左右。所以单纯的充电次数并不会影响到电池的寿命。动力电池的寿命只会根据循环次数来减少。充电次数并不能够直接决定动力锂电池的使用寿命，在一次充放电的循环中多次充电也只能算是电池损耗的一次循环使用。所以我们在使用电动汽车的时候，不需要担心充电次数多而影响到动力锂电池的使用寿命。 杭州固恒能源科技有限公司从事于新能源汽车后市场领域，是一家专注于动力电池的应用以及循环利用等方面的研发、生产、销售，并提供全套检测维护解决方案的企业。研发了一系列动力电池，机电，机电控制维保领域的相关产品，有效的降低了服务商的运营维护成本，延长了电池的使用寿命，我们致力于打造
