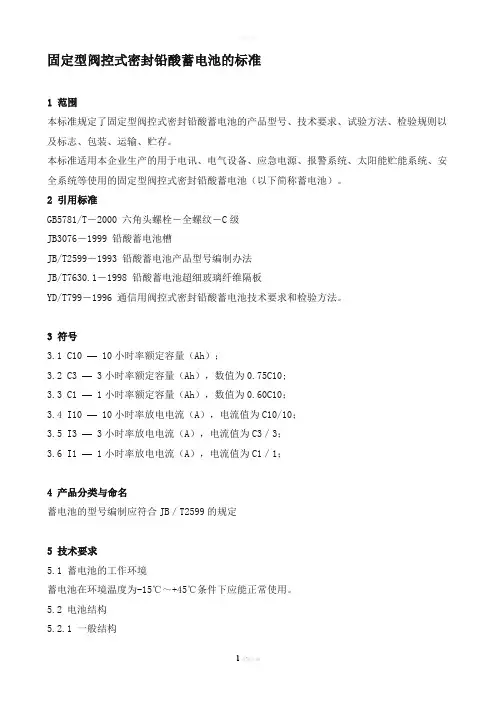

固定型阀控式密封铅酸蓄电池的标准
1 范围
本标准规定了固定型阀控式密封铅酸蓄电池的产品型号、技术要求、试验方法、检验规则以及标志、包装、运输、贮存。
本标准适用本企业生产的用于电讯、电气设备、应急电源、报警系统、太阳能贮能系统、安全系统等使用的固定型阀控式密封铅酸蓄电池（以下简称蓄电池）。
2 引用标准
GB5781/T－2000 六角头螺栓－全螺纹－C级
JB3076－1999 铅酸蓄电池槽
JB/T2599－1993 铅酸蓄电池产品型号编制办法
JB/－1998 铅酸蓄电池超细玻璃纤维隔板
YD/T799－1996 通信用阀控式密封铅酸蓄电池技术要求和检验方法。
3 符号
C10 — 10小时率额定容量（Ah）；
C3 — 3小时率额定容量（Ah），数值为;
C1 — 1小时率额定容量（Ah），数值为；
I10 — 10小时率放电电流（A），电流值为C10/10；
I3 — 3小时率放电电流（A），电流值为C3／3；
I1 — 1小时率放电电流（A），电流值为C1／1；
4 产品分类与命名
蓄电池的型号编制应符合JB／T2599的规定
5 技术要求
蓄电池的工作环境
蓄电池在环境温度为-15℃～+45℃条件下应能正常使用。
电池结构
一般结构
蓄电池由正极板、负极板、隔板、蓄电池槽、蓄电池盖、电解液、端子、安全阀等组成。
蓄电池槽
蓄电池槽应符合JB3076标准规定或与用户商定。
蓄电池隔板
蓄电池隔板应符合JB／T 标准要求。
蓄电池尺寸
蓄电池外形尺寸应符合表1中尺寸的要求，外型尺寸允差为±2mm。
外形尺寸也可根据用户要求制定。
外观
蓄电池外观不应有裂纹、裂痕、明显变形及污迹，标志应清晰。
气密性
蓄电池应能承受50kPa的正压或负压而不破裂、不开胶，压力释放后壳体无残余变形。
容量
蓄电池按条试验时，10h率容量第一次循环不低%C10，1h率容量、3h率容量应在前5次内达到。放电终止电压应符合表2规定。
最大放电电流
蓄电池按条试验时，导电部件不应熔断，外观不得出现异常现象。
耐过充电能力
蓄电池按条试验时，不应有漏液和明显变形。
荷电保持能力
蓄电池按条试验时，荷电保持能力不低于85％。
密封反应效率
蓄电池按条试验时，密封反应效率不低于95％。
安全阀要求
蓄电池按条试验时，安全阀的开阀压力为：10KPa~49KPa，闭阀压力为：1KPa~10KPa 。
过充电寿命
蓄电池按条试验时，6V、12V蓄电池过充电寿命不低于180d；2V蓄电池过充电寿命不低于240d。
防爆性能
蓄电池按条试验时，蓄电池外部遇明火时，其内部不应爆炸。
防酸雾性能
蓄电池按条试验时，充电电量每1Ah析出的酸雾量应不大于。
6 试验条件
试验蓄电池
试验蓄电池应采用制造后6个月以内的产品，并应以正立状态进行试验。
试验用仪器
电气测量
电压测量
测量电压用的仪表准确度等级不低于级。
电流测量
测量电流用的仪表准确度等级不低于级。
温度测量
测量温度用的温度计应具有适当的量程，其分度值不应大于1℃。
压力测量
测量压力用的仪表准确度等级不应低于级，或相当精度的仪器。
时间测量
测量时间用的仪表应按时、发、秒分度，至少应具有±1％的准确度。
尺寸测试
测量蓄电池外形尺寸的量具其分度值不应大于1mm。
试验前的完全充电
蓄电池在25±5℃环境中，以单体蓄电池电压为~进行充电，时
间不低于24h，充电初期电流不超过3I10。
气密性试验。
蓄电池在环境温度5℃－35℃的条件下静置24h。
通过安全阀孔向蓄电池内部充气或抽气，当内外压差为50KPa时压力指针应稳定3s~5s。
蓄电池应不破裂、不开胶，压力释放后壳体无残余变形。
7 试验方法
外观
用目视检查蓄电池外观质量。
尺寸
用符合精度的量具测量蓄电池外形尺寸。
容量
蓄电池完全充电后，静置1－24h，蓄电池极柱表面温度为25±5℃时，10小时率容量用I10电流放电到单体蓄电池平均电压为；1小时率容量用I1电流放电到单体蓄电池平均电压为时终止，并记录放电时间。
容量用放电电流乘以放电到终止电压的时间来计算10小时率容量及1小时容量。
蓄电池放电时，如果温度不是25℃，则需将实测容量按公式（1）换算成25℃基准温度时的实际容量Ce，其值应符合条规定。
C e=——————．．．．．．．．．．．．．．．．．．．．（1）1+K(t-25℃)
式中：t—放电时的环境温度；
K—温度系数，10h率容量试验时K＝℃；3h率容量试验时K＝℃；1h率容量试验时K＝℃。最大放电电流
蓄电池完全充电后，静置1－24h，蓄电池极柱表面及环境温度为25±5℃
时，用30I10电流放电1min；或用60 I10电流放电5s。
耐过充电能力
耐过充电能力试验的蓄电池10小时率容量应按条要求，并在完全充电的蓄电池上进行。在环境温度为25±5℃范围内，用的定电流连续充电160h。
耐过充电终止后静置1h，用目视检查蓄电池外观。
荷电保持能力
荷电保持能力试验的蓄电池10小时率容量应按条要求，并在完全充电的蓄电池上进行。完全充电的蓄电池表面应清洁，在环境温度25±5℃范围内，开路保存90d。
保存后不经再充电应按条试验，计算10小时率容量。
按公式（2）来计算荷电保持能力，用百分数表示。
γ=Cb
——×100% ．．．．．．．．．．．．．．．．．．．．．（2）Ca
式中：γ—荷电保持能力；
Ca—保存前的10小时率容量，Ah；Cb—保存后的10小时率容量，Ah；密封反应效率
密封反应效率试验的蓄电池10小时率容量应按条要求，并在完全充电的蓄电池上进行。
蓄电池用电流连续充电96h。但是按条做过耐过充电能力试验的蓄电池，这一充电可以省去。
充电96h后再以电流连续充电1h后，开始收集气体1h。该试验在环境温度25±5℃范围内进行。气体收集装置（见图）。
按公式（3）和公式（4）来计算密封反应效率，用百分数表示。
υ
=
P298V1
—
—×
—
—×
—
—×
—
—
P0
(t+
273)
Q
n
．．．．．．．．．．．．．（3）
式中：υ—在25℃，1个大气压气体收集过程中通过1Ah电量的气体排出量，ml/Ah；
P—测定时的大气压，kPa；
P0—；
t—量筒的环境湿度，℃；
V—收集的排出气体量，ml；
Q—气体收集期间通过的电量，Ah；
n—单体蓄电池个数。
．．．．．．．．．．．．．．．．．．（4）
式中：η—密封反应效率；
684—在25℃，1个大气压通过1Ah电量的理论气体发生量，ml/Ah。
安全阀要求
排气阀动作试验仅对部件检测。在排气阀逐渐加上空气压力时，测定开阀时的压力，通过自然减压，测定关阀时的压力。
过充电寿命
过充电寿命试验的蓄电池1小时率容量应按条要求，并在完全充电的蓄电池上进行。在环境温度25±5℃范围内，用电流连续充电，每30d应按条进行一次1小时率容量试验，当低于1小时率额定容量的80％且经验证仍低于额定容量的80％时，寿命终止计算天数。
防爆性能
完全充电的蓄电池用 10的电流进行充电，1h后在排气部位附近用24V直流电源，熔断1A保险丝产生火花，反复试验二次。
防酸雾性能
完全充电的蓄电池用的电流连续充电，充电2h后开始收集气体，三只串联装满L的氢氧化钠溶液的吸收瓶内，收集气体2h。测定氢氧化钠溶液吸收的析出酸雾量，用2h时的充电电量计算出每1Ah析出的酸雾量。
8 检验规则
凡提出交货的产品，必须按出厂检验进行试验，经质量检验部门检验合格后方可出厂，并应附有证明产品质量合格的文件。
作型式检验必须是经出厂检验合格后的产品。
遇有下列情况之一时，应抽样进行型式检验：
a) 试制的新产品；
b) 产品结构及工艺配方或原材料有更改时；
c) 批量生产的产品应进行定期抽样，每三年至少一次。
检验分类、试验项目、检验数量和试验周期见表3
蓄电池试验项目与程序见表4
表4 试验项目与试验程序
蓄电池型式检验的抽样应选取产量最大的型号进行试验。
在型式检验中如不符合本标准要求，可允许加倍复试，如仍有一只达不到标准，则判定该批不合格。
产品（样品）的保存应符合下列条件：
a) 产品应存放在5~40℃干燥、清洁、通风、良好的仓库内；
b) 应不受阳光直射，远离热源（暖气等）不应小于2m。
c) 避免与任何有毒气体及有机溶剂接触。
9 标志包装运输贮存
标志
蓄电池产品上应有下列标志
a、产品型号或规格；
b、极性符号；
c、制造厂名、商标。
包装箱外壁应有下列标志
a、产品名称、型号规格、数量；
b、制造日期；
c、每箱的净重及毛重；
d、制造日期、厂名、厂址；
e、标明“防潮”“小心轻放”、“码垛层数”等文字或符号。
f、产品执行标准。
包装
蓄电池的包装应符合防潮、防振的要求；
包装箱内应装入随同产品供应的文件：
a、装箱单（指多只包装）；
b、产品合格证；
c、产品使用说明书。
运输
在运输过程中，产品不得受剧烈机械冲撞、曝晒、雨淋、不得倒置。在装卸过程中，产品应轻搬轻放，严防摔掷翻滚、重压。
贮存
产品应贮存在温度为5~40℃的干燥、清洁及通风良好的仓库内。
应不受阳光直射，离热源（暖气设备等）不得少于2m。
不得倒置及卧放，不得受任何机械冲击或重压。
电气装置安装工程蓄电池施工及验收规范 GB50172-92 主编部门：中华人民共和国能源部 批准部门：中华人民共和国建设部 施行日期：1993 年7 月1 日 关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标[1992]911 号 根据国家计委计标函(1987)78 号、建设部(88)建标字25 号文的要求,由能源部会同有 关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准,已经有关 部门会审,现批准《电气装置安装工程旋转电机施工及验收规范》GB50170-92,《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92 、《电气装置安装工程蓄电池施工及验收规范》GB50172-92 、《电气装置安装工程电缆线路施工及验收规范》GB50168-92 和《电气装置安装工程接地装置施工及验收规范》GB50169-92 为强制性国家标准,自一九九三年七月一日起施行。原《电气装置安装工程施工及验收规范》中第三篇 旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。 本标准由能源部负责管理,具体解释等工作由能源部电力建设研究所负责,出版发行由 建设部标准定额研究所负责组织。 中华人民共和国建设部 一九九二年十二月十六日 修订说明 本规范是根据国家计委计标函(1987)78 号、建设部(88)建标字25 号文的要求,由原水 利电力部负责主编,具体由能源部电力建设研究所会同有关单位共同编制而成。 在修订过程中,规范编写组进行了广泛的调查研究,认真总结了原规范执行以来的经验, 吸取了部分科研成果,广泛征求了全国有关单位的意见,最后由我部会同有关部门审查定稿。 本规范共分五章和四个附录。这次修订的主要内容有： 1.删去了原《电气装置安装工程施工及验收规范》(GBJ232-82)中的第五篇“蓄电池篇” 中的有关“固定型开口式铅酸蓄电池组”的全部相关内容,因此种蓄电池由于其固有的缺点,在国内工程建设中已不再采用,制造厂也不再生产,属于淘汰产品; 2.取消了原规范中“母线与台架”这一章,因原这章的主要内容是适用于固定型开口式 铅酸蓄电池的安装需要,故将此章取消,并将章节编排作了改动,将该章有关条文内容分别 列入现规范的“蓄电池组安装”章节内; 3.补充了固定型防爆式及固定型密闭式铅酸蓄电池组的安装及验收的相关内容; 4.增加了“镉镍碱性蓄电池组的安装”一章,并在规范其它有关章节条文中补充了有关 镉镍碱性蓄电池的相关内容。这是首次将镉镍碱性蓄电池组的施工及验收列入国家级标准规范中,填补了镉镍碱性蓄电池在电气装置安装工程中施工及交接验收无章可循的空白; 5.其它有关条文的补充修改。 本规范执行过程中,如发现未尽之处,请将意见和有关资料寄送能源部电力建设研究所 (北京良乡,邮政编码：102401),以便今后修订时参考。 能源部 1990 年12 月 第一章总则 第1.0.1 条为保证蓄电池组的工程安装质量,促进工程施工技术的提高,确保蓄电池
阀控式密封铅酸蓄电池 1.1. UPS系统常用的储能装置 碱性镉镍蓄电池（Alkaline Cd-Ni batteries） 碱性蓄电池是以KOH,NaOH的水溶液做为电解质的，镉镍蓄电池是碱性蓄电池，碱性镉镍 蓄电池相对于铅酸蓄电池是长寿命、高倍率、，可以做到密封。IEC285、IEC623标准规定循环寿命500—1000次可以工作5-10年，高低温性能好，高倍率（5-10倍率）放电性能好，除有记忆效应，制造工艺复杂，组成镉镍蓄电池的材料昂贵短缺外，其它各方面都优于铅酸蓄电池，其价格是铅蓄电池的几十倍，单体电压低（1.25V）。一般UPS系统不宜选用镉镍蓄电池，尤其是大功率UPS系统用镉镍蓄电池造价非常可观。 阀控铅酸蓄电池AGM体系（Valve-reguleted lead-acid batteries Absorptive glass mat） 组成蓄电池材料资源丰富，价格便宜，单体电压高（2V），经过阀控达到密封，现在工艺都很成熟，大电流高倍率放电性能基本满足UPS系统工作要求，工作其间对环境没有污染，价格相对镉镍蓄电池便宜很多，尤其是大功率UPS系统所用电池。是目前UPS系统首选的蓄电池。 富液免维护铅酸蓄电池Freedom体系（最早以美国Delco公司命名为依据Vented lead acid battery） 富液免维护铅酸蓄电池国外也称Flooded Sealed Maintenance Free lead acid batteries，其工作原理除氧气阴极复合不如AGM、，其化学反应机理相同。由于将AGM体系的贫液式改为富液式Freedom体系，用PE （polythylene）隔板、富液密封，能克服AGM贫液体系所产生的热失控、干涸、内阻大等缺点。由于该体系的流动性大、低温内阻小，从电化学动力学的理论分析，高速放电传质速度优于AGM体系和gel体系。由于采用过剩电解液气体可以自由进出，通过特殊的复合盖结构设计 通过分子筛性质的滤气安全阀，实现了对电池的完全密封，永不漏液。由于生产工艺简单单体电容易实现一致，电液量高于AGM, Gel体系1.2倍，使用寿命5--10年。根据以上几点分析和比较能，目前为UPS系统配套首选VRLA蓄电池和Flooded体系和Gel胶体蓄电池。 关于胶体密封铅酸蓄电池（Gel electrolyte sealed lead-acid batteries） 1.2. 关于硅胶体（Gelled）
内阻值为亳欧（m Q） 序号容量电压内阻值序号容量电压内阻值 1 0.8AH 12V 120.00 33 150AH 12V 4.00 2 1.3AH 12V 102.00 34 200AH 12V 3.00 3 2.2AH 12V 63.70 35 230AH 12V 2.00 4 3.3AH 12V 55.70 36 250AH 12V 1.00 5 4.0AH 12V 46.90 37 1.3AH 6V 55.00 6 5AH 12V 37.40 38 2.8AH 6V 40.00 7 6AH 12V 30.20 39 3.2AH 6V 28.50 8 7AH 12V 23.00 40 4AH 6V 24.00 9 8AH 12V 20.00 41 5AH 6V 18.30 10 9AH 12V 19.00 42 7AH 6V 14.00 11 10AH 12V 18.70 43 10AH 6V 12.00 12 12AH 12V 14.40 44 110AH 6V 4.30 13 14AH 12V 13.60 45 200AH 6V 1.70 14 15AH 12V 13.00 46 100AH 2V 1.00 15 17AH 12V 12.10 47 150AH 2V 0.83 16 18AH 12V 11.40 48 170AH 2V 0.76 17 20AH 12V 10.60 49 200AH 2V 0.70 18 24AH 12V 9.80 50 250AH 2V 0.68 19 25AH 12V 9.50 51 300AH 2V 0.65 20 26AH 12V 9.20 52 350AH 2V 0.60 21 28AH 12V 8.90 53 400AH 2V 0.50 22 31AH 12V 8.60 54 420AH 2V 0.48 23 33AH 12V 8.40 55 450AH 2V 0.45 24 38AH 12V 8.20 56 462AH 2V 0.43 25 40AH 12V 7.90 57 500AH 2V 0.40 26 60AH 12V 6.50 58 600AH 2V 0.32 27 65AH 12V 5.80 59 800AH 2V 0.24 28 75AH 12V 5.50 60 1000AH 2V 0.20 29 80AH 12V 5.30 61 1500AH 2V 0.16 30 85AH 12V 5.00 62 2000AH 2V 0.12 31 100AH 12V 4.50 63 3000AH 2V 0.11 32 120AH 12V 4.30 蓄电池内阻测试仪 智能蓄电池测试仪”又叫蓄电池内阻仪或蓄电池快速容量测试仪，是快速准确测量蓄电池健
阀控式铅酸蓄电池 构成阀控铅酸蓄电池的主要部件是正负极板、电解液、隔膜、电池壳和盖、安全阀，此外还一些零件如端子、连接条、极柱等。 阀控式铅酸蓄电池的设计 1 板栅合金的选择 参加电池反应的活性物质铅和二氧化铅是疏松的多孔体，需要固定在载体上。通常，用铅或铅基合金制成的栅栏片状物为载体，使活性物质固定在其中，这种物体称之为板栅。它的作用是支撑活性物质并传输电流。 1．1正板栅合金 阀控电池是一种新型电池，使用过程中不用加酸加水维护，要求正板栅合金耐腐蚀性好，自放电小，不同厂家采用的正板栅合金并不完全相同，主要有：铅—钙、铅—钙—锡，铅—钙—锡—铝、铅—锑—镉等。不同合金性能不同，铅—钙。铅—钙—锡合金具有良好的浮充性能，但铅钙合金易形成致密的硫酸铅和硫酸钙阻挡层使电池早期失效，合金抗蠕变性差，不适合循环使用。铅-钙-锡-铝、铅-锑-镉各方面性能相对比较好，既适合浮充使用，又适合循环使用。 1．2负板栅合金 阀控电池负板栅合金一般采用铅-钙合金，尽量减少析氢量。 2板栅厚度 正极板厚度决定电池寿命，极板厚度与电池预计寿命的关系见下表： 安全阀 安全阀具有防爆、减压之功能，可释放内部产生过多之气体，并防止酸气外泄、能抗酸、耐撞击，安全阀开启压力值14kPa至18kPa。 当内压上升并高於限定值时，安全阀会自动释放过多的气体，当内压降低并恢复至所设定正常值时，安全阀会密封并严紧以防气体泄漏。 1.2 阀控铅酸蓄电池失效模式 一、电池失水 铅酸蓄电池失水会导致电解液比重增高、导致电池正极栅板的腐蚀，使电池的活性物质减少，从而使电池的容量降低而失效。 铅酸蓄电池密封的难点就是充电时水的电解。当充电达到一定电压时（一般在2.30V/单体以上）在蓄电池的正极上放出氧气，负极上放出氢气。一方面释放气体带出酸雾污染环境，另一方面电解液中水份减少，必须隔一段时间进行补加水维护。阀控式铅酸蓄电池就是为克服这些缺点而研制的产品，其产品特点为： 1、采用多元优质板栅合金，提高气体释放的过电位。即普通蓄电池板栅合金在2.30V/单体（25℃）以上时释放气体。采用优质多元合金后，在2.35V/单体（25℃）以上时释放气体，从而相对减少了气体释放量。 2、让负极有多余的容量，即比正极多出10%的容量。充电后期正极释放的氧气与负极接触，发生反应，重新生成水，即 O2 + 2Pb→2PbO PbO + H2SO4 →H2O +PbSO4
铅酸蓄电池的主要性能指标 1. 铅酸蓄电池的主要性能指标 （1）安全性能 安全性能指标不合格的蓄电池是不可接受的，其中影响最大的是爆炸和漏液。爆炸和漏液的发生主要与蓄电池的内压、结构、工艺设计（比如安全阀失效）及应当禁止的不正确操作有关。 （2）额定容量 为了蓄电池的容量，定义了蓄电池的额定容量。额定容量是蓄电池制造的时候，规定蓄电池在一定的放电条件下应该放出的最低限度的电量，其单位为Ah。使用条件不同，蓄电池能够放出的容量也不同。规定的蓄电池放电条件为： ①蓄电池放电电流。一般所说的就是放电率，针对蓄电池放电电流的大小分别有时间率和电流率。放电时间率是指在一定的放电条件下放电到终止电压的时间长短。依据IEC标准，放电率分别为20小时率、10小时率、5小时率、3小时率、2小时率、1小时率、0.5小时率等。蓄电池的额定容量用C来表示，以不同的放电率得到的蓄电池的容量会不同。 ②放电终止电压。放电电流不同，终止放电电压也不相同。随着放电的进行，蓄电池的端电压会逐步下降。在25℃条件下放电到能够再次反复充电使用的最低电压称为放电终止电压。放电率不同，放电终止电压也不相同。一般为10小时率放电的终止电压多数为1.8V/单格，以2小时率方电的终止电压一般为1.75V/单格。低于这个电压时，虽然可以放出稍微多一点的电量，但是容易形成再次充电的容量下降，所以除非特殊情况，不要放电到终止电压。 ③放电温度。需电池在低温时的放电容量小，高温时的容量大，为了统一放电容量就规定了放电温度。 ④蓄电池的实际容量。蓄电池的实际容量反应蓄电池实际存储电量的多少，单位用安时表示（Ah）表示。同样安时数越大，则蓄电池的容量就越大，电动自行车的续行里程就越远。在使用过程中，蓄电池的实际容量会逐步衰减。国家标准规定新出厂的蓄电池的实际容量大于额定容量者为合格蓄电池。如现在市场上电动自行车的蓄电池，以恒定电流5A放电要超过2h，相当于电动自行车在平坦的路上连续行驶2h以上。 影响蓄电池容量的因素有极板的构造、充放电电流的大小、电解液的温度及密度等，其中以充放电电流和温度的影响最大。如充放电流过大，将使极板上的活性物质变化处于表面,容量则降低很多。蓄电池的放电电流不同，所能够放出的容量也不相同，放电电流越大，能够放出的电量越小。例如电动自行车常用的电流为5A，使用标称10Ah的蓄电池就是2小时率放电，如果采用10小时率放电，可以达到12Ah。这样，该蓄电池如果按照2小时率标称应该是10Ah，如果按照10小时率标称就是12Ah.所以评价蓄电池的容量不仅仅要看蓄电池的标称容量，还要看蓄电池的放电率。电动自行车蓄电池往往标称为10Ah，同一个蓄电池也可以标12Ah和14Ah。再比如，14Ah的许电车也可以标为17Ah。还有一些蓄电池标为20Ah，蓄电池容量标称值大了，但是其容量没有明显的变化。 （3）内阻 蓄电池的内阻是指电流流过蓄电池内部时所受的阻力，铅酸蓄电池的内阻很小，需要用专门的仪器才可以测得到比较准确的结果。一般所指的蓄电池内阻是充电态内阻，即蓄电池充满电时的内阻。与之对应的是放电态内阻，并且不太稳定。蓄电池的内阻越大，蓄电池自身消耗掉的能量越多，其使用效率越低。内阻很大的蓄电池在充电时发热很厉害，使蓄电池的温度急剧上升，对蓄电池和充电器的影响都很大。随着蓄电池使用次数的增多，由于电解液的消耗及蓄电池内部化学物质活性的降低，蓄电池的内阻会有不同程度的增大，质量越差的蓄电池增大的越快。 蓄电池内部阻抗会因放电量增加而增大，尤其是在放电终止时阻抗最大，主要因为放电的进行使得极板内产生不良导体硫酸铅以及电解液比重下降，故放电后务必马上充电。若任其持续放电，则硫酸铅形成安定的白色结晶（即硫化现象）后，即使充电，极板的活性物质亦无法恢复原状，从而将缩短蓄电池的使用寿命。 温度的下降将导致电解液流动性变差，极板收缩，化学变化迟缓，蓄电池内阻增加。从30℃开始，若温度下降1℃，容量将下降1％左右，其内阻也有所增大。所以在严寒地区，气温在－20℃以下时容量已下降至60％，内阻增大，常感到蓄电池电力不足。在严寒地区易出现过量放电，而在温带地区则经常出现过量充电的问题。所以要使用好蓄电池，必须根据当地的气候条件，针对实际情况，掌握其使用规律。蓄电池的充电必须根据不同情况选择适当的方法并正确的使用充电设备，这样才能提高蓄电池的容量，延长蓄电池的使用寿命。 铅酸蓄电池的内阻与镍氢蓄电池及锂离子蓄电池相比较小，即蓄电池容量下降2/3后，仍能提供较大的电流，而电源电压基本稳定，波动较小。而镍氢蓄电池及锂离子蓄电池就不同了。以36V/9Ah锂离子蓄电池为例，当容量下降到原来的1/3后，电流输出为12A时，电压就会有4～5V的波动，即有电流输出时为31V，无电流输出时接近35V。这样在电动自行车应用中，骑行时会出现运行不平稳，时而有输出时而无输出的现象。 （4）循环寿命 循环寿命是指蓄电池可经历的重复充放电次数。蓄电池的寿命和容量成反比关系，循环寿命还与充放电条件密切相关，一般充电电流越大（充电速度越快），循环寿命越短。 寿命是表示蓄电池容量衰减速度的一项指标，随着使用的深入，蓄电池容量的衰减是不可避免的，当容量衰减到某规定值时，
铅酸蓄电池的性能检测 一、容量 电池容量是指在规定条件下测得的并由制造商宣称的电池容量值。实际上是在规定 温度下，以一定电流放电一定时间，当达到规定的终止电压时，所能给出的电量，用C 表示，以安时(Ah)为单位。 ⑴起动电池的容量 a. 额定储备容量，用Cr.n表示，其值应符合GB/T 5008.2-2008标准的规定。 b. 实际储备容量，用Cr.e表示，其值应在第3次或之前的储备容量试验时，达到额定储备容量用Cr.n。 c. 20h率额定容量，用C20表示，其值应符合GB/T 5008.2-2008标准的规定。 d. 实际容量，用Ce表示，其值应在第3次或之前的容量试验时，应不低于额定容量C20的95%。 ⑵牵引电池的容量 a. 额定容量，用C5表示，在30℃温度下放电5h，放电电流是C5/5(A)，放电至单体电压1.70V，所给出的电量(Ah)，其值应符合GB/T 7403.1-2008标准的规定。 b. 实际容量，用Ce表示，在规定条件下，电池所能放出的电量(Ah)，其值应在第1次容量试验时应不低于额定容量C5的85%。实际容量在前10次容量试验内至少有1次 达到额定容量。 ⑶内燃机车用排气式电池的容量 电池的额定容量以C5表示，其值应在第6次循环内达到电池标称容量值，应符合GB/T 7404.1-2008标准的规定。 ⑷内燃机车用阀控密封式电池的容量 电池的额定容量以C5表示，其值应在第6次循环内达到电池标称容量值，应符合GB/T 7404.2-2008标准的规定。
⑸铁路客车用电池的容量 a. 额定容量，用C10、C5、C1表示，其容量值在进行容量试验时要达到额定值，在3次试验中有1次合格为合格，应符合GB/T 13281-2008标准的规定。 b. 实际容量，用Ce表示，即在规定条件下测得的电池实际放电容量。 c. 低温容量，用Cd表示，电池在零下40℃环境中静置8h，以I10(A)电流放电至单体电压1.60V，计算其容量，低温容量Cd与常温容量C10、C5、C1的比值不少于0.4(＞40%)。 ⑹固定型防酸式电池的容量 C10容量在第1次循环不低于0.90C10，第5次循环应达到C10；C1和1.0C容量分别在第7次、第9次循环达到额定值，应符合GB/T 13337.1-2008标准的规定。 ⑺固定型阀控密封式电池的容量 C10容量在第1次循环不低于0.95C10，第3次循环应达到C10、C3、C1，应符合GB/T 19638.1-2008的规定。 ⑻小型阀控密封式电池的容量 C20容量应符合GB/T 19639.2-2008的规定。实际容量Ce在第5次充/放循环内应不低于C20。 ⑼电动道路车辆用电池的容量 a. 额定容量，用C3表示，第1次放电容量应不低于0.85C3，第10次放电容量或之前放电容量应达到C3，应符合GB/T 18332.1-2008的规定。 b. 低温容量，用Cd表示，电池在零下18℃环境中静置24h，以I3(A)电流放电至单体电压1.40V，其容量应不低于0.5C3。 ⑽电动助力车用密封式电池的容量 a. 额定容量，用C2表示，应在第3次循环内达到。 b. 实际容量，用Ca表示，应符合GB/T 22199-2008的规定。
铅酸蓄电池的性能指标 1、蓄电池的额定容量 按国家标准规定的电池容量，单位是Ah，是放电电流与完全放电时间的乘积，表达电池储存电量的多少。以6-DZM-10蓄电池为例：当蓄电池以2小时率放电时（即以5A放电），放电时间应在120分钟以上，5A×（120/60） h=10Ah。这相当于在平坦路面上匀速行驶2小时，20km/h×2h=40km，是充电一次的续行里程。 使用过程中，蓄电池的容量会逐渐衰减，续行里程自然会减少。 2、放电循环寿命 蓄电池的初容量的大小，不代表蓄电池的寿命长短，各厂家蓄电池的铅粉质量、铅膏配制、板栅的材质、隔板的选用、电解液的配制，各有不同。有些电池初容量大，寿命短；有些电池初容量小，寿命长；有些电池则兼顾初容量和寿命。 有些整车厂单凭几次2小时率完全放电的结果，或只凭用电池跑几次续行里程的结果来评价蓄电池的优劣是不妥当的。 衡量蓄电池使用寿命的指标是：放电循环寿命。通常测量的方法是电池充满电后，在放电至总容量的70%为一次循环。此循环次数多少，表示电池使用寿命的长短。电动自行车用的蓄电池循环寿命应不少于350次，低于此值的电池为不合格。 3、额定电压 电动自行车用的蓄电池的单格额定电压为2V，组成6V、12V、24V、36V、48V的电池组。 4、配组合理 配组不当，会在串联电池组中出现‘落后电池’。其后果如前所述。
阀控式铅酸蓄电池主要性能参数 1、电池电动势、开路电压、工作电压 当蓄电池用导体在外部接通时，正极和负极的电化反应自发地进行，倘若电池中电能与化学能转换达到平衡时，正极的平衡电极电势与负极平衡电极电势的差值，便是电池电动势，它在数值上等于达到稳定值时的开路电压。电动势与单位电量的乘积，表示单位电量所能作的最大电功。但电池电动热与开路电压意义不同：电动势可依据电池中的反应利用热力学计算或通过测量计算，有明确的物理意义。后者只在数字上近于电动势，需视电池的可逆程度而定。 电池在开路状态下的端电压称为开路电压。电池的开路电压等于电池正极电极电势与负极电极电势之差。 电池工作电压是指电池有电流通过（闭路）的端电压。在电池放电初始的工作电压称为初始电压。电池在接通负载后，由于欧姆电阻和极化过电位的存在，电池的工作电压低于开路电压。 2、容量 电池容量是指电池储存电量的数量，以符号C表示。常用的单位为安培小时，简称安时（Ah）或毫安时（mAh）。 电池的容量可以分为额定容量（标称容量）、实际容量。 （1）额定容量 额定容量是电池规定在在25℃环境温度下，以10小时率电流放电，应该放出最低限度的电量(Ah)。 a、放电率。放电率是针对蓄电池放电电流大小，分为时间率和电流率。 放电时间率指在一定放电条件下，放电至放电终了电压的时间长短。依据IEC标准，放电时间率有20，10，5，3，1，0.5小时率及分钟率，分别表示为：20Hr，10Hr，5Hr，3Hr，2Hr，1Hr，0.5Hr等。 b、放电终止电压。铅蓄电池以一定的放电率在25℃环境温度下放电至能再反复充电使用的最低电压称为放电终了电压。大多数固定型电池规定以10Hr 放电时（25℃）终止电压为1.8V/只。终止电压值视放电速率和需要而夫定。通常，为使电池安全运行，小于10Hr的小电流放电，终止电压取值稍高，大于10Hr的大电流放电，终止电压取值稍低。在通信电源系统中，蓄电池放电的终
小型阀控式密封铅酸蓄电池的标准 1 范围 本标准规定了小型阀控式密封铅酸蓄电池（以下简称蓄电池）的产品分类、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于应急照明设备、不间断电源、移动测量设备、通讯设备和电力系统直流电源柜等额定容量在40Ah以下的各种直流用蓄电池。 2 引用标准 GB/T5781－2000 六角头螺栓－全螺纹－C级 JB/T2599－1993 铅酸蓄电池产品型号编制办法 JB3076－1999 铅酸蓄电池槽 JB/－1998 铅酸蓄电池超细玻璃纤维隔板 GB/T1227－1986 精密压力表 JB/T9461－1999 动槽水银气压表技术条件 GB/T12805－1991 实验室玻璃仪器滴定管 3 符号 C20 — 20小时率额定容量（Ah）； Ce — 20小时率实际容量（Ah）; I20 — 20小时率放电电流（A）, 电流值为C20/20（A）； R—蓄电池自放电容量损失百分数，％。 4 产品分类与命名 蓄电池的型号按JB／T2599的方法编制。 5 技术要求 蓄电池的工作环境 蓄电池在环境温度为－15℃－＋45℃条件下应能正常使用。 电池结构 一般结构 蓄电池由正极板、负极板、隔板、蓄电池槽、蓄电池盖、电解液、端子、安全阀等组成。蓄电池槽 蓄电池槽应符合JB3076标准规定或与用户商定。
蓄电池隔板 蓄电池隔板应符合JB／T 标准要求。 端子 蓄电池端子应能够用接插件或螺栓和螺母连接，使用的螺栓应符合GB／T5781标准规定。蓄电池尺寸及允差 蓄电池外形尺寸应符合表1中尺寸的要求，外型尺寸允差为±2mm。 外观 蓄电池外观不应有裂纹、裂痕、明显变形及污迹，且标志应清晰。 容量 蓄电池20小时率额定容量C20应符合表1中容量的要求。 蓄电池按条试验时，实际容量Ce在第三次或之前的试验应不低于。 27min率放电 蓄电池按条试验时，放电持续时间应不低于27min。 最大放电电流 蓄电池按条试验时，导电部件不应熔断，外观不得出现异常现象。 过放电 蓄电池按条试验时，实际容量应不低于。 过充电 蓄电池按条试验时，实际容量应不低于,外观不得出现异常现象。 密封反应效率 蓄电池按条试验时，密封反应效率不低于95％。 限压阀要求 蓄电池按条试验时，安全阀应能在1~60kPa的压力范围内可靠的开闭阀。 安全性 蓄电池按条试验时，外观不得出现漏液等异常现象。 自放电 蓄电池按条试验时，三个月容量损失百分数R不得超过15％。 耐振动性 蓄电池按条试验时，端电压不得低于额定电压。外观不得出现漏液等异常现象。 自由跌落
第一节、DJ200固定型阀控式密封铅酸蓄电池及 直流220伏RPZL智能型交频开关电源装置 一、蓄电池 一、蓄电池技术规范 型号：DJ200 额定电压：2V 额定容量：200安时 工作温度：﹣40~+60℃ 蓄电池数量：108只 直流控母电压：220伏 直流合母电压：243伏 生产厂家：深圳理士奥电源技术有限公司 二、充电 1、蓄电池充电方式以恒压限流为宜。25℃环境温度条件下：浮充使用时，充电电压为2.23-2.30V/单格，最大电流不限；循环使用时，充电电压为2.40-2.50V/单格；均充电压为2.35-2.40V/单格。最大电流为0.3C10A（C10为10小时率放电额定容量）。 2、使用蓄电池时，根据使用环境温度变化，充电电压相应调整，浮充使用时温度补尝系数为-3mv/（℃单格）即环境温度每升高1℃，充电电压降低3mv/单格；反之环境温度每降低1℃。充电电压提高3mv/单格；循环使用时为了5mv/（℃单格）均充时为；-4mv/（℃单格）。 第二节蓄电池的检查和运行维护以及注意事项 一、蓄电池、直流盘、充电装置等设备，每班检查一次。 二、蓄电池检查项目： 1、室内温度和通风及照明情况是否正常，室内无异味； 2、蓄电池有无渗漏，无物理性损伤（如壳、盖无裂纹或变形）； 3、蓄电池连接条螺栓是否坚固，各连接导线是否松动； 4、室内是否清洁； 5、电池有无异常。 三、蓄电池的维护
1、清扫灰尘保持室内清洁； 2、定期测定每组蓄电池的电压是否符合规定； 3、定期紧固连接螺丝，保证连接良好； 4、系统间隔90天，自动对蓄电池组均充一次。四、注意事项 1、蓄电池应离开热源和火源，其安全距离应大于0.5m ； 2、蓄电池应避免阳光直射，不能置于大量放射性、红外线辐射，紫外线辐射、有机溶剂气体和腐蚀气体的环境中； 3、电池外壳，不能使用有机溶剂清洗，不能使用二氧化碳灭火器扑灭电池火灾，可使用四氯化碳或ABC 这类的灭火器具； 4、脏污的连接条或不紧密的连接均可引起电池打火，甚至损坏电池组，因此要保证连接坚固并保持连接处清洁； 5、由于电池组件电压较高，存在电击危险，在装卸导电连接条时应使用绝缘工具； 6、不同容量、不同型号、不同特性或新旧程度不一的电池不能连接使用。五、直流盘、充电装置检查项目1、U 01监控器正常显示： 控母电压220V 左右 运行状态：浮充、均充、故障合母电压充电电流 2、三块Z22010模块在浮充运行时，电压指示243V 。 在均充运行时，电压指示249V 。 3、各表计指针无抖动，电池电压表（250V ）、充放电流表（0A ）、控母电流表（1A ）、控母电压表（230V ）指针是否在额定（规定）的范围内。 4、硅堆手动投入开关在自动位置。 5、交流电源开关、三台模块电源开关、总开关、电池开关全部在投入位置、且信号指示灯在亮的状态。（放电开关在切除位置、信号指示灯灭） 6、直流盘上各开关位置、指示灯是否正常，各元件和连接导线有无过热氧化，有无异味。六、注意事项： 硅堆手动投入开关，正常情况下在自动位置，由PLC 自动控制。无需操作、只有在自动控制故障，母控电压降低到正常时才需人为手动控制来调节母控电压。（每一组硅堆压降7V ，共有4组） ⑴ ⑵
铅酸蓄电池用极板检验技术条件
目次 1.范围 2.引用标准 3.术语、定义 4.产品分类 5.技术要求 6.试验条件 7.试验方法 8.判定标准 9.标志、包装和贮存
铅酸蓄电池用极板 1范围 本附件规定铅酸蓄电池用极板的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本附件适用于涂膏式负极板、涂膏式正极板、管式正极板。 2引用标准 下列文件中的条款通过本附件的引用而成为本附件的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本附件，然而，鼓励根据本附件达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本附件。 GB/T 626 化学试剂硝酸 GB/T 631 化学试剂氨水 GB/T 643 化学试剂高锰酸钾 GB/T 676 化学试剂乙酸（冰醋酸） GB/T 694 化学试剂无水乙酸钠 GB 1245 化学基准试剂（容量）草酸钠 GB/T 1266 化学试剂氯化钠 GB/T 1294 化学试剂酒石酸 GB/T 1400 化学试剂六次甲基四胺 GB/T 计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划(GB/T ,ISO2859_1:1999,IDT) GB/T 蓄电池名词术语(GB/T , eqvIEC60486:1986) GB/T 6684 化学试剂过氧化氢 GB/T 6685 化学试剂氯化羟胺(盐酸羟胺) GB 6782 食品添加剂柠檬酸钠 GB/T 10111 利用随机数骰子进行随机抽样的方法
GB/T 15347 化学试剂抗坏血酸3术语、定义 下列术语和定义适用于本附件 干式荷电极板 极板为干态且处于高层建筑荷电状态的极板.普通型极板 极板为干态且处于低荷电状态的极板. 涂膏式极板外观术语和定义 3.3.1极板弯曲 极板弧状变形 3.3.2极板活性物质掉块 极板上活性物质脱高板栅,且形成穿透性缺陷. 3.3.3极板表面脱皮有气泡 活性物质之间层状剥离,但未形成穿透性缺陷. 3.3.4极板活性物质凹陷 极板上活性物质局部明显低于极板表面 3.3.5极板四框歪 极板对角线不相等. 3.3.6极板活性物质酥松 活性物质之间或与板栅之间结合力变差 管式极板外观术语和定义 3.4.1丝管破裂 丝管表面一处或多处相互脱离 3.4.2丝管散头 丝管顶端发散. 3.4.3铅膏粘附。 丝管外表面粘附活性物质。
阀控式密封铅酸蓄电池技术资料 1产品总则 1.1本规书为定货合同的附件，并与合同正文具有同等效力。 1.2如果法规和标准的要求低于供方的标准时，供方可以提出意见得到需方的许可， 为了本规书要求的设备成功地和连续运行，供方可以提供技术先进和更新经济的设计或材料。 1.3除本规书的法规和标准之外，供方还必须符合国家和地方的法律、法规和规定。1.4当这些标准、法规或规书之间发生任何明显矛盾的情况下，供方必须以书面形 式向需方提出这些矛盾的解决办法。 1.5本设备技术规书未尽事宜，由需、供双方协商确定。 1.6 本规书适用于XXXX变电站工程阀控式密封铅酸蓄电池的技术和有关方面的要求，其中包括技术指标、性能、结构、试验等要求，还包括资料交付及技术文件要求等。1.7 供方提供的设备的技术规，应与标书文件中规定的要求一致。在规书中提出的只是最低限度的技术要求，并未规定所有的技术要求和适用标准，供方应提供一套满足本规和所列标准要求的高质量产品及其相应服务。 1.7 如供方未对本规书的条文提出异议，则需方将认为供方提供的设备完全满足本协议书的要求。 2 技术要求 2.1法规和标准 2.1.1 所提供的直流电源柜设备必须符合，但不限于下列的到定货日期止有效的所有法规和标准，包括附录。 a)GB193《包装箱储运指示标记》 b)GB1957《形状和位置公差检测规定》 c)JB5777.3《电力系统二次电路用控制及继电保护屏(柜、台)基本试验方法》 d)《电力系统二次电路用控制及继电保护屏(柜、台)产品型号编制方法》 e)DL/T5044-95《火力发电厂、变电所直流系统设计技术规定》
f)GB/T 2900.1—1993 《电工术语基本术语》 y)GB/T 2900.11—1977 《电工术语蓄电池名词术语》 j)GB 4207—1993 《外壳防护等级》 k)GB2406《塑料燃烧性能试验方法》 l)GB2423《电工电子产品基本环境试验规程》 m)JB5777.2《电力系统二次电路用控制及继电保护屏(柜、台)通用技术条件》 n)GB/T 13374—1992 《机电产品包装通用技术条件》 q)DL/T 637—1997 《阀控式密封铅酸蓄电池订货技术条件》 p) DL/T 720—2000 《电力系统继电保护柜、屏通用技术条件》q）DL/T 459—2000 《电力系统直流电源柜订货技术条件》 r）GB 2900.11—77 《蓄电池名词术语》 s）GB 13337.1—91 《固定型防酸式铅酸蓄电池技术条件》 j）JISC 7707—1992 《阴极吸收式密封固定型铅酸蓄电池》 2.2气象特征与环境条件 2.2.1 海拔高度不超过1000m 2.2.4 温度(户外) -5℃～40℃ 2.2.5 地震烈度 7度 水平加速度 0.3g 垂直加速度 0.15g 安全系数 1.67（同时作用） 2.2.6振动:应能承受f≤10HZ振幅为0.3mm及f≥10～150HZ时加速度为1m/s2的振动。 2.2.2 最大月平均相对湿度 90% 2.2.3 最大日平均相对湿度 95% 对蓄电池的要求 2.3.1蓄电池在环境温度-10℃～+45℃条件下应能正常使用，使用的温度为5℃～30℃。 2.3.2蓄电池结构应保证在使用寿命期间，不得渗漏电解液。
阀控式铅酸蓄电池特性
目录 目录 ............................................................................................................................................... 错误!未定义书签。 1 背景 ........................................................................................................................................... 错误!未定义书签。 2 VRLA电池结构及工作原理 ................................................................................................. 错误!未定义书签。 2.1VRLA电池的电化学反应原理.......................................................................................... 错误!未定义书签。 2.2VRLA电池的氧循环原理.................................................................................................. 错误!未定义书签。 2.3VRLA电池的容量分类...................................................................................................... 错误!未定义书签。 3 特性曲线 ................................................................................................................................... 错误!未定义书签。 3.1充放电曲线 ......................................................................................................................... 错误!未定义书签。 3.2倍率特性 ............................................................................................................................. 错误!未定义书签。 3.3温度特性 ............................................................................................................................. 错误!未定义书签。 3.4循环特性 ............................................................................................................................. 错误!未定义书签。4总结 ............................................................................................................................................ 错误!未定义书签。参考文献 ....................................................................................................................................... 错误!未定义书签。
铅酸蓄电池常见故障检测与处理
铅酸蓄电池常见故障检测与处理 2007-11-28 第一节铅酸蓄电池检测程序 铅酸蓄电池的检查 （1）外观检查：变形，破损，渗漏，污染。 （2）电压检查：先测总电压，再测单只电池电压，并逐一检查连接是否完好。若连接松动，请焊接好。若发现单只电池电压不正常，再检查单格电压是否正常。 （3）电池安全阀的检查：先打开盖板，查看安全阀的周围是否有酸液等异常现象，用工具打开安全阀，检查是否有粘连，松动或损坏等现象。 （4）电池内部检查：主要检查项目：a.电解液：目测电池内部电解液的干湿程度，用木条探试观察湿润感。b. 检查电池单格电压进而判定“短路”或“断路”故障；测单格电压的方法是用万用表的探针接触电池内部内汇流排测量。（5）电池气密性检查：用血压计装的气压试验装置，对电池充气，压力在30---40Kpa,观察压力表是否稳定；也可将电池置于水中检查。 （6）容量检查（按JB/T10262-2001标准）：将完全充电的电池按放电电流5A，放电终止电压10.50V/只，放电时应测量温度，并进行温度换算。容量是否达到要求。若容量达不到要求，应判为故障电池。 第二节铅酸蓄电池常见故障 1．电池漏液 常见的漏夜现象： 一是上盖与底槽之间密封不好或因碰撞，封口胶开裂造成，二是安全阀渗酸漏液；三接线端处渗酸漏液；四其他部位
出现渗酸漏液。 检查与处理方法： 先作外观检查，找出渗酸漏液部位。取开盖板查看安全阀周围有无渗酸漏液痕迹，再打开安全阀检查电池内部有无流动的电解液。完成上述工作之后，若未发现异常，因做气密性检查（放入水中充气加压，观察电池有无气泡产生并冒出，有气泡则说明有渗酸漏液）。最后在充电过程中，观察有无流动的电解液产生，若有则说明是生产原因。充电过程中，有流动的电解液应将其抽尽。 2．变形 故障现象 蓄电池变形不是突发的，往往是有一个过程的。蓄电池在充电到容量的80%左右进入高电压充电区。这时，在正极先析出氧气，氧气通过隔板中的孔，到达负极。在负极板上进行氧复活反应： 2Pb+O2=2PbO+H2O+Q PbO+H2SO4=PbSO4+H2O+Q 反应时产生热量，当充电容量达到90%时，氧气发生速度增大，负极开始产生氢气。大量气体的增加是蓄电池内压超过开阀压，安全阀打开，气体逸出，最终表现为失水。 2H2O=H2+O2 随着蓄电池循环次数的增加，水分逐渐减少，结果蓄电池出现如下情况： （1）氧气“通道”变得畅通，正极产生的氧气很容易通过“通道”到达负极。 （2）热容减小，在蓄电池中热容最大的是水。水损失后，蓄电池热容大大减小，产生的热量使蓄电池温度升高很快。（3）由于失水后蓄电池中超细玻璃纤维隔板发生收缩现象，使之与正负板的附着力变差，内阻变大，充放电过程发热量增大。经过上述过程，蓄电池内部产生的热量只能经过电池槽散热。如散热量小于发热量即出现温度上升，使蓄电池析气过电位降低，析气量增大，正极大量的氧气通过“通道”，在负表面反应，发出大量的热量使温度快速上升。形成恶性循环导致“热失控”，发生变形。 故障的检查和处理 一组电池（3只）同时变形，先作电压检查。如果电压基本正常。还应测量单格电压判断是否短路，无短路则说明变形是过充电产生“热失控”所致。应着重检查充电器的充电参数。电压偏高（44.7V以上的）无过充保护或涓流转换
阀控式密封铅酸蓄电池测试方法 1.总则 1.1 本规范书主要用于对蓄电池运行状况进行检查、测试，以判断蓄电池性能状态。 1.2 本规范书所采用的方法主要依据标准YD/T799-2002《通信用阀控式密封铅酸蓄电池技术要求和检验方法》、JIS C 8702-1995《小型密封铅蓄电池》、DL/T 637－1997《阀控式密封铅酸蓄电池订货技术条件》。 2. 蓄电池外观及运行环境检查 2.1 蓄电池外观检查及处理 （1）电池壳体有无鼓胀变形。 □无；□有，处理方法：更换电池。 （2）有无发生电池槽盖、极柱、安全阀周围电解液渗漏。 □无；□有，处理方法：更换电池。 （3）电池连接处有无松动、腐蚀现象。 □无；□有，处理方法：紧固螺栓，端子除锈，更换连接件（电缆或铜排）。 （4）电池架及防震架防酸漆有无脱落、腐蚀。 □无；□有，处理方法：除锈重新喷漆。 2.2蓄电池运行环境检查 （1）环境温度：记录蓄电池运行环境温度。注意温度过高（45℃以上）会加快水分解及板栅腐蚀速度，严重缩短蓄电池使用寿命，同时由于高温环境下充电蓄电池发热量会增大（发热量Q＝3.6×V×I×n，其中V为蓄电池每单格的浮充电压值；I为浮充电流值，常温可按2‰C10估算，高温浮充电流值按实际测量结果；n电池组单格总数；单位kJ/hr）；温度过低（-15℃以下）会加速极板（尤其是负极板）硫酸盐化，造成蓄电池性能劣化。若蓄电池运行环境温度全年有1/3超过以上指标，建议对蓄电池运行环境进行必要改善（如安装空调）。
（2）通风换气条件：检查换气状况，保持蓄电池使用环境良好空气流动，避免蓄电池充电过程热量及氢气的积累。若通风换气不良（换气量Q≥C10×n ×5.5‰，其中C10为10小时率容量；n为电池单格数；单位m3/hr），建议加以改善（如安装排气扇）。 （3）防尘条件：检查蓄电池盖子灰尘累积情况，保持蓄电池表面清洁。尘埃积累如遇到潮湿环境，有产生端子之间短路甚至负极接地故障的危险。风沙积尘量较大的机房建议在换气通道加装防尘网。 （4）电源浮充电压检查：测量蓄电池组端电压，并和基准充电电压（厂家规定的单体电池浮充电压×电池个数）对照，如有偏离，对电源输出充电电压进行微调。 3. 蓄电池电气性能检测 3.1 浮充电压一致性检测 （1）检测方法：测量蓄电池组每个电池的端电压。 （2）判断基准：同组电池在运行6个月之后的浮充电压值应保持在100mV(2V); 240mV(6V)；480mV（12V）范围内。 （3）处理：超过基准值时，对蓄电池组放电后先均衡充电，再转浮充观察1--2个月，若仍偏离基准值，与供应商联系。 （4）检测周期：每3个月一次。 3.2 核对性放电 （1）检测方法：以实际负载进行核对性放电，断开交流电带负载放电，放出电池额定容量的30～40％。 （2）判断基准：12V电池单只端压应大于11.70V，2V电池单只端压应大于1.95V。 （3）处理：低于基准值时，对蓄电池进行强制均充24小时～48小时，再转浮充观察1--2个月，然后采用3.3全容量检测方法对蓄电池进行放 电，若容量不合格，则应考虑更换。 （4）检测周期：每年一次。 3.3 全容量检测 （1）检测方法：以假负载对蓄电池组进行放电，放电参数如下：
