浙江工业大学
机械设计
螺旋千斤顶设计说明书
班级：
姓名：
学号：
目录
1.设计要求 (1)
2.螺杆设计与计算 (1)
2.1螺杆材料的选择 (1)
2.2螺杆螺纹类型的选择 (1)
2.3确定螺杆直径 (1)
2.4自锁验算 (2)
2.5螺杆强度计算 (2)
2.6稳定性计算 (3)
2.7螺杆结构 (4)
2.8轴端挡圈 (5)
3.螺母设计与计算 (5)
3.1螺母材料的选择 (5)
3.2确定螺母实际高度及螺纹实际工作圈数 (5)
3.3校核螺纹牙强度 (5)
3.4螺母凸缘根部弯曲强度计算 (6)
3.5螺母与底座孔配合 (7)
4.托杯设计与计算 (7)
5.手柄设计与计算 (8)
5.1手柄材料 (8)
5.2手柄长度 (8)
5.3手柄直径 (9)
6.底座设计与计算 (9)
最大起重量F=33 kN 最大起重高度S=180 mm
螺杆上端用于支承托杯并在其中插装手柄，因此需要
加大直径。手柄孔径d
k 的大小根据手柄直径d
p
决定，
+4mm。由后面的计算可知手柄的直径d
p
=25mm =25+4=29mm
()
螺母凸缘根部弯曲强度计算式：
a D D D F a D D D F W M
ππ-=-=2
5562556)(5.16
)
(41
1.8)D ，D 6=（1.3～1.4）D 5，a=H/3 D 5=1.7D=56mm ，D 6=1.3D 5 =73mm 代入数据计算：
托杯材料选HT200。为了使其与重物接触良好和防止与重物之间出现相对滑动，在托杯上表面制有切口的沟纹。为了防止托杯从螺杆端部脱落，在螺杆上端应装有挡板。当螺杆转动时，托杯和重物都不作相对转动。因此在起重时，托杯底部与螺杆和接触面间有相对滑动，为了避免过快磨损，一方面需要润滑，另一方面还需验算接触面
()()
mm
D mm D F D mm H D D D D mm a H mm S H P 1708.1661055.2330004][41054095655241236200201802814922
8
91
78571==+??=+≥=++=+
=+==-=-'=+=+=，
～10～πσπ
][p σ为底座下枕垫物的许用挤压应力，对于木材][σ为2～2.5MPa ，在此取][σ=2.5MPa
参考文献：
【1】濮良贵，《机械设计》第九版，高等教育出版社
【2】孙毅，《图学原理与工程制图教程》，清华大学出版社【3】陈秀宁，《机械设计课程设计》第四版，浙江大学出版社
一、填空题 1. 平面运动副的最大约束数为____2_____，最小约束数为_____1_____。 2.平面机构中若引入一个高副将带入_____1____个约束，而引入一个低副将带入 _____2____个约束。平面机构中约束数与自由度数的关系是_约束数+自由度数=3_。 3. 在机器中，零件是最小制造的单元，构件是最小运动的单元。 4. 点或线接触的运动副称为高副，如齿轮副、凸轮副等。 5．机器中的构件可以是单一的零件，也可以是由多个零件装配成的刚性结构。 6．两个构件相互接触形成的具有确定相对运动的一种联接称为运动副。 7．面接触的运动副称为低副，如转动副、移动副等。 8．把两个以上的构件通过运动副的联接而构成的相对可动的系统称为是运动链，若运动链的各构件构成了首末封闭的系统称为闭链，若 运动链的构件未构成首末封闭的系统称为开链。 9．平面机构是指组成机构的各个构件均在同一平面内运动。 10．在平面机构中，平面低副提供 2 个约束，平面高副提供 1 个约束。11．机构具有确定运动时所必须给定的独立运动参数的数目称为机构的自由度。12．机构具有确定运动的条件是机构的原动件数等于自由度数。 二、简答题 1. 机构具有确定运动的条件是什么？ 答：1.要有原动件；2.自由度大于0；3.原动件个数等于自由度数。 2. 何谓复合铰链、局部自由度和虚约束？在计算机构自由度时应如何处理？ 答：复合铰链是三个或更多个构件组成两个或更多个共轴线的转动副。 在有些机构中, 其某些构件所能产生的局部运动并不影响其他构件的运动, 我们把这些构件所能产生的这种局部运动的自由度称为局部自由度。 虚约束是在机构中与其他约束重复而不起限制运动作用的约束。 在计算机构自由度时, K个构件汇交而成的复合铰链应具有（K-1）个转动副，同时应将机构中的局部自由度、虚约束除去不计。
哈工大机械设计大作业V带传动设计完美版
————————————————————————————————作者：————————————————————————————————日期： ?
Ｈarbin Insｔiｔutｅof Ｔｅchnoｌogｙ 机械设计大作业说明书 大作业名称：机械设计大作业 设计题目：V带传动设计 班级: 设计者: 学号: 指导教师: 设计时间: 2014.1０.25 哈尔滨工业大学
目录 一、大作业任务书 ........................................................................................................................... 1 二、电动机的选择 ........................................................................................................................... 1 三、确定设计功率d P ..................................................................................................................... 2 四、选择带的型号 ........................................................................................................................... 2 五、确定带轮的基准直径1d d 和2d d ............................................................................................. 2 六、验算带的速度 ........................................................................................................................... 2 七、确定中心距a 和V 带基准长度d L ......................................................................................... 2 八、计算小轮包角 ........................................................................................................................... 3 九、确定V 带根数Z ........................................................................................................................ 3 十、确定初拉力0F ......................................................................................................................... 3 十一、计算作用在轴上的压力 ....................................................................................................... 4 十二、小V 带轮设计 .. (4) 1、带轮材料选择 ............................................................................................................. 4 2、带轮结构形式 . (4) 十二、参考文献 ............................................................................................................................... 6 ?
H a r b i n I n s t i t u t e o f T e c h n o l o g y 上机电算说明书 课程名称：机械设计 电算题目：普通V带传动 院系：机电工程学院 班级： 设计者： 学号： 指导教师： 设计时间：2015.11.11-2015.12.1 哈尔滨工业大学
目录 一、普通V带传动的内容 (1) 二、变量标识符 (1) 三、程序框图 (2) 四、V带设计C程序 (3) 五、程序运行截图 (10) 参考文献 (11)
一、普通V带传动的内容 给定原始数据：传递的功率P，小带轮转速n1 传动比i及工作条件 设计内容：带型号，基准长度Ld，根数Z，传动中心距a，带轮基准直径dd1、dd2，带轮轮缘宽度B，初拉力F0和压轴力Q。 二、变量标识符 为了使程序具有较好的可读性易用性，应采用统一的变量标识符，如表1所示。表1变量标识符表。 表1 变量标识符表
三、程序框图
四、V带设计c程序 #include
哈尔滨工业大学 机械设计作业设计计算说明书 题目: 轴系部件设计 系别: 英才学院 班号: 1436005 姓名: 刘璐 日期: 2016.11.12
哈尔滨工业大学机械设计作业任务书 题目：轴系部件设计 设计原始数据： 图1 表 1 带式运输机中V带传动的已知数据 方案d P （KW） (/min) m n r(/min) w n r 1 i轴承座中 心高H（mm） 最短工作 年限L 工作 环境 5.1. 2 4 960 100 2 180 3年3班 室外 有尘 机器工作平稳、单向回转、成批生产
目录 一、带轮及齿轮数据 (1) 二、选择轴的材料 (1) 三、初算轴径d min (1) 四、结构设计 (2) 1. 确定轴承部件机体的结构形式及主要尺寸 (2) 2. 确定轴的轴向固定方式....................................... 错误!未定义书签。 3. 选择滚动轴承类型，并确定润滑、密封方式 .................. 错误!未定义书签。 4. 轴的结构设计................................................ 错误!未定义书签。 五、轴的受力分析 (4) 1. 画轴的受力简图 (4) 2. 计算支承反力 (4) 3. 画弯矩图 (5) 4. 画扭矩图 (5) 六、校核轴的强度 (5) 七、校核键连接的强度 (7) 八、校核轴承寿命 (8) 1. 计算轴承的轴向力 (8) 2. 计算当量动载荷 (8) 3. 校核轴承寿命 (8) 九、绘制轴系部件装配图（图纸） (9) 十、参考文献 (9)
第二章 机构的结构分析 一、试画出图示平面机构的机构示意图，并计算自由度（步骤：1）列出完整公式，2）带入数据，3）写出结果）。 图a ) 唧筒机构――用于水井的半自动汲水机构。图中水管4直通水下，当使用者来回摆动手 柄2时，活塞3将上下移动，从而汲出井水。 n= 3 p L = 4 p H = 0 p '= 0 F '= 0 F=3n －(2p l ＋p h －p ′)－F ′ = 3×3－（2×4＋0－0）－0 = 1 图b ) 缝纫机针杆机构 原动件1绕铰链A 作整周转动，使得滑块2沿滑槽滑动，同时针杆作 上下移动，完成缝线动作。 解： 自由度计算： 画出机构示意图： n= 3 p L = 4 p H = 0 p '= 0 F '= 0 F=3n －(2p l ＋p h －p ′)－F ′ = 3×3－(2×4＋0－0)－0 = 1 图c ）所示为一具有急回作用的冲床。图中绕固定轴心A 转动的菱形盘1为原 动件，其与滑块2在B 点铰接，通过滑块2推动拨叉3绕固定轴心C 转动，而拨叉3与圆盘4为同一构件。当圆盘4转动时，通过连杆5使冲头6实现冲压运动。试绘制其机构运动简图，并计算自由度。 观察方向 3 2 4 1 4 3 2 1
解：1) 选取适当比例尺μl ，绘制机构运动简图(见图b) 2) 分析机构是否具有确定运动 n= 5 p L = 7 p H = 0 p '= 0 F '= 0 F =3n －(2p l ＋p h －p ′)－F ′= 3×5－(2×7＋0－0)－0 ＝ 1 机构原动件数目＝ 1 机构有无确定运动？ 有确定运动 想一想 1．如何判断菱形盘1和滑块是否为同一构件？它们能为同一构件吗? 2 为了使冲头6得到上下运动，只要有机构CDE 即可，为什还要引入机构ABC ？(可在学过第三章后再来想想) 二、图a)所示为一简易冲床的初拟设计方案。设计者的思路是：动力由齿轮1输入，使轴A 连续回转;而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。 解 1) 选取适当比例尺μl ，绘制机构运动简图(见图b) 2) 分析是否能实现设计意图 n= 3 p L = 4 p H = 1 p '= 0 F '= 0 b ) μl = 1 mm/mm 5 3 (4) 2 1 6 7
大作业设计说明书 课程名称： 机 械 设 计 设计题目： 设计搅拌机用单级斜齿圆柱 齿轮减速器中的低速轴 院 系： 理 学 院 专业班级： 机械电子工程0211411班 设 计 者： 学 号： 设计时间： 2013年12月20日 湖 北 民 族 学 院 HUBEI MINZU UNIVERSITY
目录(宋体，三号，加粗，居中) 1、设计任务书 (1) 2、…………………………………………………………… 3、轴结构设计………………………………………………… 3.1轴向固定方式……………………………………………………… 3.2选择滚动轴承类型……………………………………………………… 3.3键连接设计………………………………………………… 3.4阶梯轴各部分直径确定…………………………………………………… 3.5阶梯轴各部段长度及跨距的确定……………………………………… 4、轴的受力分析…………………………………………………………… 4.1画轴的受力简图……………………………………………………… 4.2计算支反力……………………………………………………… 4.3画弯矩图……………………………………………………… 4.4画扭矩图……………………………………………………… 5、校核轴的弯扭合成强度…………………………………………………… 6、轴的安全系数校核计算……………………………………………… 7、参考文献…………………………………………… 注：其余小四，宋体。自己按照所需标题编号，排整齐。
设计任务书 1.已知条件 某搅拌机用单级斜齿圆柱减速器简图如上所示。已知：电动机额定功率P=4kW，转速n1=750r/min，低速轴转速n2=130r/min，大齿轮节圆直径d2=300mm，宽度B2=90mm，轮齿螺旋角β=12°，法向压力角αn=20°。 2．设计任务 设计搅拌机用单级斜齿圆柱减速器中的高速级/低速轴（包括选择两端的轴承及外伸端的联轴器）。 要求：（1）完成轴的全部结构设计； （2）根据弯扭合成理论验算轴的强度； （3）精确校核轴的危险截面是否安全。 - 1 -

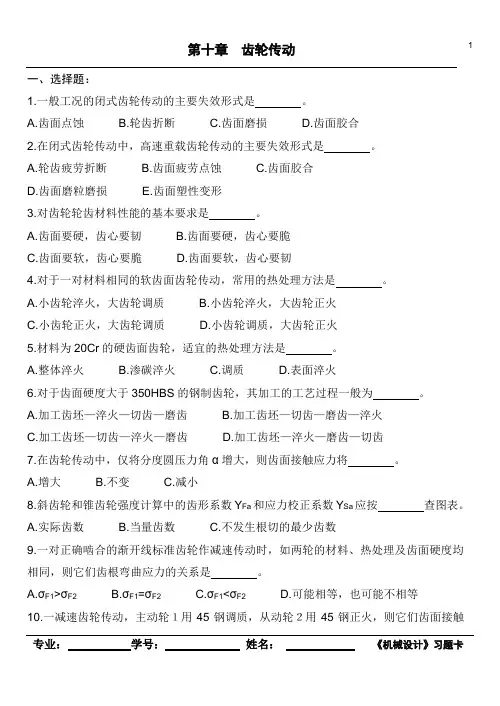

简单的机械设计作品【机械设计大作业】 《机械设计》齿轮设计程序 #include #include floatmin(floatx,floaty); floatmax(floatx,floaty); voidmain() {intB1,B2,b,z1,z2; floatP1,u,T1,Kt,FAId,CHlim1,CHlim2,S,n1,j,l,ZE,N1,N2,KHN 1,KHN2, d1t,v,mt,h,p,KA,KV,KH1,KH2,KF1,KF2,YFa1,YFa2,YSa1,YSa2,C FE1,CFE2, KFN1,KFN2,CH1,CH2,CH,CF1,CF2,a,d1,d2,m,w,K,bt,z1t,z2t,q; printf("请输入小齿轮的齿数z1和齿数比u:\n"); scanf("%f%f",&z1t,&u); printf("下面进行齿面强度计算\n"); printf("请输入输入功率P1,小齿轮的转速n1,j,齿轮工作时间l:\n"); scanf("%f%f%f%f",&P1,&n1,&j,&l); T1=(9550000*P1)/n1; N1=60*n1*j*l; N2=N1/u;
printf("T1=%10.4eN1=%10.4eN2=%10.4e\n",T1,N1,N2); printf("请输入接触疲劳寿命系数KHN1,KHN2:\n"); scanf("%f%f",&KHN1,&KHN2); CH1=KHN1*CHlim1/S; CH2=KHN2*CHlim2/S; CH=min(CH1,CH2); printf("CH1=%10.4f\nCH2=%10.4f\nCH=%10.4f\n",CH1,CH2,CH); printf("\n"); printf("请输入载荷系数Kt,齿宽系数FAId,弹性影响系数 ZE:\n"); scanf("%f%f%f",&Kt,&FAId,&ZE); q=pow(ZE/CH,2)*Kt*T1*(u+1)/(FAId*u); d1t=2.32*pow(q,1.0/3.0); v=3.1415926*d1t*n1/60000; bt=FAId*d1t; mt=d1t/z1t; h=2.25*mt; p=bt/h; printf("d1t=%10.4fv=%10.4fmt=%10.4fp=%10.4f\n",d1t,v,mt, p); printf("\n"); printf("根据v,P和精度等级查KV,KH1,KF1,KH2,KF2,KA:\n"); scanf("%f%f%f%f%f%f",&KV,&KH1,&KF1,&KH2,&KF2,&KA);
1．图示凸轮机构从动件推程运动线图是由哪两种常用的基本运动规律组合而成？并指出有无冲击。如果有冲击，哪些位置上有何种冲击？从动件运动形式为停-升-停。 2. 有一对心直动尖顶从动件盘形凸轮机构，为改善从动件尖端的磨损情况，将其尖端改为滚子，仍使用原来的凸轮，这时该凸轮机构中从动件的运动规律有无变化？简述理由。 3. 在图示的凸轮机构中，画出凸轮从图示位置转过60?时从动件的位置及从动件的位移s。 4. 画出图示凸轮机构从动件升到最高时的位置，标出从动件行程h，说明推程运动角和回程运动角的大小。
5.图示直动尖顶从动件盘形凸轮机构，凸轮等角速转动，凸轮轮廓在推程运动角Φ=?时是渐开线，从动件行程h=30 mm，要求： （1）画出推程时从动件的位移线图s-?； （2）分析推程时有无冲击，发生在何处？是哪种冲击？ - ==20mm，∠AOB＝60 ； 6. 在图示凸轮机构中，已知：AO BO COD60 ；且A B(、CD(为圆弧；滚子半径r r=10mm，从动件的推程和CO=DO=40mm,∠= 回程运动规律均为等速运动规律。 （1）求凸轮的基圆半径； （2）画出从动件的位移线图。
7.图示为一偏置直动滚子从动件盘形凸轮机构，凸轮为偏心圆盘。在图中试： （1）确定基圆半径，并画出基圆； （2）画出凸轮的理论轮廓曲线； （3）画出从动件的行程h； 8. 设计一对心直动尖顶从动件盘形凸轮机构的凸轮廓线。已知凸轮顺时针方向转动，基
圆半径r0=25mm，从动件行程h=25mm。其运动规律如下：凸轮转角为0 ~120 时，从动件等速上升到最高点；凸轮转角为120 ~180 时，从动件在最高位停止不动；凸轮转角为180 ~300 时，从动件等速下降到最低点；凸轮转角为300 ~360 时，从动件在最低位停止不动。 9. 试画出图示凸轮机构中凸轮1的理论廓线，并标出凸轮基圆半径 r、从动件2的行程。 10. 按图示的位移线图设计一偏置直动滚子从动件盘形凸轮的部分廓线。已知凸轮基圆半 ＝25mm，滚子半径r r=5mm，偏距e=10mm，凸轮以等角速度ω逆时针方向转动。设径r =0.001m/mm 。 计时可取凸轮转角?＝0 ，30 ，60 ，90 ，120 ，μ l 11.图示凸轮机构，偏距e=10mm，基圆半径r =20mm，凸轮以等角速ω逆时针转动，从 动件按等加速等减速运动规律运动，图中B点是在加速运动段终了时从动件滚子中心所处 90，试画出凸轮推程时的理论廓线（除从动件在最低、最的位置，已知推程运动角Φ=? 高和图示位置这三个点之外，可不必精确作图），并在图上标出从动件的行程h。
机械设计制造专业课程设计大作业 题目共四个，任选其一。最重要一点：不得抄袭！具体要求在后面一、某小型乘用车的基本参数如下： 整车尺寸大致为4300mm×1800mm×1500mm 驱动形式：4×2前轮驱动 轴距：2600mm 整备质量：1100 kg 最大功率/转速：74/5800 kW/rpm 最大转矩/转速：150/4000 N·m/rpm 公路行驶最高车速：190 km/h 1. 设计符合其使用的一台离合器 要求：(1)通过调查研究提出离合器设计方案； (2)进行总体方案设计，并附上离合器结构示意图； (3)对你所设计的离合器方案选择原则进行理由阐述，即选择该方案的原因； (4)完成至少6000字的设计说明书。 2. 设计符合其使用的一台变速器 要求：(1)通过调查研究提出变速器设计方案； (2)进行总体方案设计，并附上变速器结构示意图； (3)对你所设计的变速器方案选择原则进行理由阐述，即选择该方案的原因； (4)完成至少6000字的设计说明书。
二、一辆用于长途运输固体物料、载重质量为20t的重型运输汽车 整车尺寸大致为12000mm×2100mm×3400mm 轴数：4 轴距：6500mm 额定载质量：20000kg 整备质量：12000kg 公路行驶最高车速：100km/h 最大爬坡度：≥30% 1. 设计符合其使用的一台离合器 要求：(1)通过调查研究提出离合器设计方案； (2)进行总体方案设计，并附上离合器结构示意图； (3)对你所设计的离合器方案选择原则进行理由阐述，即选择该方案的原因； (4)完成至少6000字的设计说明书。 2. 设计符合其使用的一台变速器 要求：(1)通过调查研究提出变速器设计方案； (2)进行总体方案设计，并附上变速器结构示意图； (3)对你所设计的变速器方案选择原则进行理由阐述，即选择该方案的原因； (4)完成至少6000字的设计说明书。 三、课程大作业要求 1.手写或打印均可； 2.联系电话：王磊
机械设计课程作业设计说明书 题目：螺旋传动设计 班级： 学号： 姓名：
目录 1、设计题目 (2) 2、螺纹、螺杆、螺母设计 (2) 3、耐磨性计算 (2) 4、自锁性校核 (3) 5、螺杆强度校核 (3) 6、螺母螺纹牙强度校核 (3) 7、螺杆的稳定性校核 (4) 8、螺母外径及凸缘设计 (5) 9、手柄设计 (5) 10、底座设计 (6) 11、其余各部分尺寸及参数（符号见参考书） (6) 12、螺旋千斤顶的效率 (6) 13、参考资料 (7)
1、设计题目 螺旋千斤顶 已知条件：起重量Q=37.5KN ，最大起重高 度H=200mm ，手柄操作力P=200N 。 2、螺纹、螺杆、螺母设计 本千斤顶设计采用单头左旋梯形螺纹传动， 单头螺纹相比多头螺纹具有较好的自锁性能， 且便于加工，左旋符合操作习惯。由于螺杆承 受载荷较大，而且是小截面，故选用45号钢， 调质处理。查参考文献得σs=355MPa, σb =600MPa ，S=4， ［P ］=20MPa 。剖分式螺母不适用于此，所以 选用整体式螺母。 由于千斤顶属于低速重载的情况，且螺母 与螺杆之间存在滑动磨损，故螺母采用强度高、耐磨、摩擦系数小的铸铝青铜ZCuAl10Fe3。查参考文献得［τ］=35MPa ，b δ［］=50MPa 。 托杯和底座均采用HT250材料。 3、耐磨性计算 查参考文献得[p]=18~25MPa ，取[p]=20MPa 。按耐磨性条件选择螺纹中径，选用梯形螺纹。由参考文献查得5.2~2.1=ψ，取 ψ=2.0。 由耐磨性条件公式： 2d ≥ 式中2d ——螺杆中径，mm; Q ——螺旋的轴向力，37.5KN ； ψ——引入系数，ψ=2.0 ; [p]——材料的许用压力，20MPa; 代入数值后有224.5d mm ≥。查参考文献，优先选用第一系列，取公称直径d=28mm ，螺距P =8mm ，中径d2=25.5mm ，小径d1=22.5mm ，内螺纹大径D4=28.5mm 。
第二章机构的结构分析 一、试画出图示平面机构的机构示意图，并计算自由度（步骤：1）列出完整公式，2）带入数据，3）写出结果）。 图a) 唧筒机构――用于水井的半自动汲水机构。图中水管4直通水下，当使用者来回摆动手柄2时，活塞3将上下移动，从而汲出井水。 n= 3 p L = 4 p H= 0 p'= 0 F'= 0 F=3n－(2p l＋p h－p′)－F′ = 3×3－（2×4＋0－0）－0 = 1 图b) 缝纫机针杆机构原动件1绕铰链A作整周转动，使得滑块2沿滑槽滑动，同时针杆作上下移动，完成缝线动作。 解：自由度计算：画出机构示意图： n= 3 p L= 4 p H= 0 p'= 0 F'= 0 F=3n－(2p l＋p h－p′)－F′= 3×3－(2×4＋0－0)－0 = 1 观察方向3 2 4 1 4 3 2 1
图c ）所示为一具有急回作用的冲床。图中绕固定轴心A 转动的菱形盘1为原动件，其与滑块2在B 点铰接，通过滑块2推动拨叉3绕固定轴心C 转动，而拨叉3与圆盘4为同一构件。当圆盘4转动时，通过连杆5使冲头6实现冲压运动。试绘制其机构运动简图，并计算自由度。 解：1) 选取适当比例尺μl ，绘制机构运动简图(见图b) 2) 分析机构是否具有确定运动 n= 5 p L = 7 p H = 0 p '= 0 F '= 0 F =3n －(2p l ＋p h －p ′)－F ′= 3×5－(2×7＋0－0)－0 ＝ 1 机构原动件数目＝ 1 机构有无确定运动？ 有确定运动 想一想 1．如何判断菱形盘1和滑块是否为同一构件？它们能为同一构件吗? 2 为了使冲头6得到上下运动，只要有机构CDE 即可，为什还要引入机构ABC ？(可在学过第三章后再来想想) b ) μl = 1 mm/mm 5 3 (4) 2 1 6 7
机械原理习题卡补充 第二章 三、计算题 1. 试计算图1所示凸轮——连杆组合机构的自由度。 解由图1a可知，F=3n –（2p l + p h–p’）–F’= 3×5 – (2×7+0 – 0) –0=1 由图1b可知，F=3n –（2p l + p h–p’）–F’= 3×4 – (2×6+0 – 0) –0=0 由图1c可知，F=3n –（2p l + p h–p’）–F’= 3×3 – (2×4+0 – 0) –0=1 a b c 图1 5. 试计算图2所示的压床机构的自由度。 解由图2可知，该机构存在重复结构部分，故存在虚约束。实际上，从传递运动的独立性来看，有机构ABCDE就可以了，而其余部分为重复部分，则引入了虚约束。 直接由图2知，n=14，p l=22（其中C，C”，C’均为复合铰链），p h=0，p’=3，F’=0，由式（1.2）得 F=3n –（2p l + p h–p’）–F’ = 3×14 – (2×22+0 – 3) – 0=1 这里重复部分所引入的虚约束数目p’可根据该重复部分中的构件数目n’、低副数目p l’和高副数目p h’来确定，即 P’=2p l’ + p h’ –3n’ =2×15 – 0 – 3×9=3 计算机构中的虚约束的数目在实际工程中是很有意义的，但就计算机构自由度而言，此类型题用前一种解法显得更省事。
图2 6计算图6所示平面机构的自由度，并指出复合铰链、局部自由度及虚约束，在进行高副低代后，分析机构级别。 解G处的滚子转动为局部自由度，即F’=1；而虚约束p’=0，则n=10，p l=13（D处为复合铰链），p h=2，于是由式（1.2）得 F=3n –（2p l + p h–p’）–F’= 3×10 – (2×13+2 – 0) –1=1 Ⅱ级机构 图6
工业大学 机械设计作业设计计算说明书 题目螺旋起重器（千斤顶） 系别机电工程学院 班号 0908103 孟子航 学号 1090810314 日期 2011年9月13日
工业大学 机械设计作业任务书 题目 螺旋起重器（千斤顶） 设计原始数据： 表3.1 螺旋起重器的示意图及已知数据 题号 起重器/Q F kN 最大起重高度/H mm 3.1.1 30 180 3.1.2 40 200 3.1.3 50 150 设计要求： （1） 绘制装配图一，画出起重器的全比结构，按照比例装配图要求标注尺寸、序号及填 写明细栏、标题栏、编写技术要求。 （2） 撰写设计说明书一份，主要包括起重器各部分尺寸的计算，对螺杆和螺母螺纹牙强 度、螺纹副自锁性、螺杆的稳定性的校核等。
目录 一、设计题目---------------------------------------------------------------2 二、螺母、螺杆选材---------------------------------------------------------2 三、螺杆、螺母设计计算 3.1 耐磨性计算 ------------------------------------------------------------------------------------------------2 3.2 螺杆强度校核 ---------------------------------------------------------------------------------------------3
《机械优化设计》课程实践 研究报告 一、研究报告内容： 1、λ＝0.618的证明、一维搜索程序作业； 2、单位矩阵程序作业； 3、连杆机构问题＋自行选择小型机械设计问题或其他工程优化问题； （1）分析优化对象，根据设计问题的要求，选择设计变量，确立约束条件，建立目标函数，建立优化设计的数学模型并编制问题程序； （2）选择适当的优化方法，简述方法原理，进行优化计算； （3）进行结果分析，并加以说明。 4、写出课程实践心得体会，附列程序文本。 5、为响应学校2014年度教学工作会议的改革要求，探索新的课程考核评价方法，特探索性设立一开放式考核项目，占总成绩的5%。 试用您自己认为合适的方式（书面）表达您在本门课程学习方面的努力、进步与收获。（考评将重点关注您的独创性、简洁性与可验证性）。 二、研究报告要求 1、报告命名规则：学号－姓名－《机械优化设计》课程实践报告.doc 2、报告提交邮址：weirongw@https://www.doczj.com/doc/5517817773.html,（收到回复，可视为提交成功）。
追求：问题的工程性，格式的完美性，报告的完整性。 不追求：问题的复杂性，方法的惟一性。 评判准则：独一是好，先交为好；切勿拷贝。 目录： λ＝0.618的证明、一维搜索程序作业 ①关于618 λ的证明 (4) = .0 ②一维搜索的作业 采用matlab进行编程 (5) 采用C语言进行编程 (7) 单位矩阵程序作业 ①采用matlab的编程 (9) ②采用c语言进行编程 (9) 机械优化工程实例 ①连杆机构 (11) ②自选机构 (16) 课程实践心得 (20) 附列程序文本 (21) 进步，努力，建议 (25)
目录 一、设计任务书及原始数据 (2) 二、根据已知条件计算传动件的作用力 (3) 2.1计算齿轮处转矩T、圆周力F t 、径向力F r及轴向力F a .. 3 2.2计算链轮作用在轴上的压力 (3) 2.3计算支座反力 (4) 三、初选轴的材料，确定材料的机械性能 (4) 四、进行轴的结构设计 (5) 4.1确定最小直径 (5) 4.2设计其余各轴段的直径和长度，且初选轴承型号 (5) 4.3选择连接形式与设计细部结构 (6) 五．轴的疲劳强度校核 (6) 5.1轴的受力图 (6) 5.2绘制弯矩图 (7) 5.3绘制转矩图 (8) 5.4确定危险截面 (9) 5.5计算当量应力，校核轴的疲劳强度 (9) 六、选择轴承型号，计算轴承寿命 (10)
6.1计算轴承所受支反力 (10) 6.2计算轴承寿命 (11) 七、键连接的计算 (11) 八、轴系部件的结构装配图 (12) 一、设计任务书及原始数据 题目二：二级展开式斜齿圆柱齿轮减速器输出轴组合结构设计
表1 设计方案及原始数据 二、根据已知条件计算传动件的作用力 2.1计算齿轮处转矩T、圆周力F t、径向力F r及轴向力F a 已知：轴输入功率P=4.3kW，转速n=130r/(min)。 (1)齿轮上的力 转矩计算公式：T=9.550×106P/n 将数据代入公式中，得：T=315885(N·mm) 圆周力计算公式： F t =2T/，==416(mm) (认为是法面模数) 将转矩T带入其中，得：F t =1519(N) 径向力计算公式：F r =F t ×tanα/cos，= 将圆周力F t 带入其中，得：F r =558(N) 轴向力计算公式：F a = F t ×tan 将圆周力F t 带入其中，得：F a =216(N) 2.2计算链轮作用在轴上的压力 链轮的分度园直径 链速v= 链的圆周力F= 链轮作用在轴上的压力
工业大学 机械设计课程大作业 螺旋起重机的设计 （最终版） 设计人：段泽军 学号： 1120810810 院系：机电工程学院 专业：机械设计制造及其自动化 班级： 1208108
目录 机械设计大作业任务书 .................................. - 1 -一，螺杆、螺母材料的选择 .............................. - 2 -二，耐磨性设计........................................ - 2 -三，螺杆强度设计...................................... - 2 -四，螺母螺纹牙强度校核 ................................ - 2 -五，自锁条件校核...................................... - 3 -六，螺杆的稳定性校核 .................................. - 3 -七，螺母外径及凸缘设计 ................................ - 4 -八，手柄设计.......................................... - 4 -九，底座设计.......................................... - 6 -十，其他配件设计...................................... - 7 -十一，参考文献........................................ - 7 -
机械设计设计说明书 设计题目：V带传动设计 机械与能源工程学院机械设计制造及其自动化专业班级学号 设计人 指导老师李兴华 完成日期2012 年 3 月24 日 同济大学
目录 1.确定计算功率P ca (2) 2.选择V带的类型 (2) 3.确定带轮的基准直径d d并验算带速v (2) 4.确定V带的中心距a和基准长度L d (2) 5.验算小带轮上的包角α1 (3) 6.计算带的根数z (3) 7.计算单根V带的初拉力的最小值（F0）min (3) 8.计算压轴力F P (3) 9.设计结果 (3) 10.带轮结构设计 (4) 11.设计小结 (5) 12.参考文献 (5)
根数：4根 带长：L d =2000 mm 带轮基准直径：d d1=118 mm d d2=250 mm 带传动中心距：a=708 mm 作用在轴上的压力：（F p）min=1123N 10.带轮结构设计 1）带轮材料的选择。 本设计中转速要求不高，故材料选用铸铁，牌号为HT150。 2）带轮的结构形式。 本方案中小带轮基准直径为118mm，为中小尺寸（d d≤300mm），故选用腹板轮。 3）轮槽截面尺寸（部分）如下。 查表8-10及表9-1（机械设计课程设计书）得各数据： 轮槽截面尺寸尺寸大小（mm） b d11.0 h a 2.75 h f8.7 e 15 f 10 ψ34° δ 6 c 10 d168
B 65 l 82 对小带轮：d d1=118 mm,d a1=2×h a+d d1=123.5 mm 对大带轮：d d2=250 mm,d a1=2×h a+d d2=255.5 mm 4）键槽尺寸如下。 查表14-1（机械设计课程设计书）得各数据： 键槽截面尺寸尺寸大小（mm） d 38 h 8 b 10 t 5.0 t1 3.3 11.设计小结 通过本次设计，我了解了V带设计的基本方法和步骤，为以后的学习和实践打下了坚实的基础。在完成本次设计的过程中，我体会到了设计的严谨性，有时候稍不注意就容易设计出错，导致前后矛盾，使设计出现各种问题。同时我也体会到了做设计的快乐，在此次设计中，我对书本知识有了更透彻的理解，对各种计算机软件的掌握也更熟练。 我认识到，只有对课本知识很好的掌握，加上一个好的心态，再加上勇于钻研的意志才能很好的完成设计工作。 12.参考文献 《机械设计》第八版高等教育出版社 《机械设计（机械设计基础）课程设计》高等教育出版社 《机械制图》同济大学出版社
§4 机构力分析 填空题： 1.作用在机械上的力分为和两大类。 2.对机构进行力分析的目的是： (1) ； (2) 。 3. 质量代换中，动代换是指满足不变、不变和 不变；而静代换则是指只满足不变和不变。 4.在滑动摩擦系数相同条件下，槽面摩擦比平面摩擦大，其原因是 ，因此，机械中三角带传动比平型带传动用得更为广泛，而联接用的螺纹更多地采用三角形为螺纹牙型。 5. 考虑摩擦的移动副，当发生加速运动时，说明外力的作用线与运动方向法线的夹角，当发生匀速运动时，说明外力的作用线与运动方向法线的夹角，当发生减速运动时，说明外力的作用线与运动方向法线的夹角。 6. 考虑摩擦的转动副，当发生加速运动时，说明外力的作用线，当发生匀速运动时，说明外力的作用线，当发生减速运动时，说明外力的作用线。 选择题： 1.在车床刀架驱动机构中，丝杠的转动使与刀架固联的螺母作移动，则丝杠与 螺母之间的摩擦力矩属于。 A)驱动力；B)生产阻力；C)有害阻力；D)惯性力。 2.风力发电机中的叶轮受到流动空气的作用力，此力在机械中属于。 A)驱动力； B)生产阻力；C)有害阻力；D)惯性力。 3.在空气压缩机工作过程中，气缸中往复运动的活塞受到压缩空气的压力，此 压力属于。 A)驱动力； B)生产阻力；C)有害阻力；D)惯性力。 4.在外圆磨床中，砂轮磨削工件时它们之间的磨削力是属于。 A)驱动力； B)生产阻力；C)有害阻力；D)惯性力。
5.在带传动中，三角胶带作用于从动带轮上的摩擦力是属于。 A)驱动力；B)生产阻力；C)有害阻力；D)惯性力。 6.在机械中，因构件作变速运动而产生的惯性力。 A)一定是驱动力；B)一定是阻力； C)在原动机中是驱动力，在工作机中是阻力； D)无论在什么机器中，它都有时是驱动力，有时是阻力。 7. 在机械中阻力与其作用点速度方向。 A).相同; B).一定相反; C).成锐角; D).相反或成钝角 8. 在机械中驱动力与其作用点的速度方向。 A〕一定同向；B〕可成任意角度；C〕相同或成锐角；D〕成钝角9. 考虑摩擦的转动副，不论轴颈在加速、等速、减速不同状态下运转，其总反力的作用 线切于摩擦圆。 A) 都不可能；B)不全是；C)一定都。 综合题1： 当图示的轧钢机的轧辊回转时,不需外力的帮助即能将轧件带入轧辊之间。（忽略轧件自重） 1．试证明这时轧辊与轧件间的摩擦角?不应小于β； 2．若d=1200mm,a=25mm及轧辊与轧件间的摩擦系数f＝0.3，求轧件的最大厚度h。
机械设计大作业 轴系设计报告 姓名：学号： 指导老师： 日期：2012.5.19
目录 第一章设计任务 (3) 第二章轴的结构设计 (4) 第三章轴承寿命计算 (6) 第四章轴强度的校核 (10) 第五章Simulation (12) 心得体会 (13) 参考文献 (13) 附录 (14)
第一章设计任务 图示二级斜齿圆柱齿轮减速器。已知中间轴Ⅱ传递功率P = 35kW，转速n2 = 300r/min；z2 = 103，mn2 = 6，β2 = 12°, 宽度 b2 = 210mm; z3 = 21，mn3 = 8，β3 = 8°，b3 = 140mm。轴材料：45钢调质。 图1.1 设计任务 设计轴Ⅱ结构，生成工程图和装配图。
第二章 轴的结构设计 2.1选择轴的材料： 45号钢，调质处理，硬度217~255HBS 。 由表19.1查得对称循环弯曲许用应力[]-1σ=180MPa 。 2.2初步计算轴直径： 取β=0，A=110，得 m in d 11053.5m m ==? = 因为轴上需要开键槽，会削弱轴的强度。故将轴径增加4%~5%，取轴的最小直径为55mm 。 2.3 轴的结构设计 （1） 拟定轴上零件的布置方案 主要部件有轴承（一对）、轴套、轴上齿轮，根据他们之间的装配方向、顺序和相互关系，轴上零件布置方案如图2.1所示。 图2.1 轴上零部件布局 （2） 轴上零件的定位及轴的主要尺寸的确定 1） 轴承的选择：根据前面已经得到的初步计算的轴直径，d=55，出于安全考虑，
