水井技术要求
自备地下水源井
1.1 概述：
本工程包括水文地质勘察和打井施工，投标人应首先进行水文地质勘察，并征求水资源管理部门的意见，调查周边饮用水源井的基本情况，井位的确定应根据水文地质资料及水资源管理部门的意见确定，最好定在已设计的站区水泵房内的位置，如不能在水泵房内的位置，投标人应当在投标文件的成井设计中加以说明情况，并标明拟选定的其它位置，因此而增加的费用由投标人承担，并认为已包含在投标报价中。
成井后如出现干井、水量不足、水质不达标等不满足招标文件要求的情况，业主将不支付任何费用，由此造成的损失由投标人承担。
1.2业主对水源井施工、安装的要求：
1.2.1按现行国家及行业有关标准及规范进行施工安装井管。
1.2.2单井出水量不小于50m3/小时，且降深不应大于20m。
1.2.3下泵段管径不小于φ325mm，出水段管径不小于φ219mm，终孔孔径不小于
φ600mm，泵室段深度不小于120m，如井深小于100m，则为井深长度。
1.2.4成井管材采用钢制螺旋管，壁厚不小于7mm，滤水管采用桥式滤水管，壁厚不小于6mm，空隙率不小于15％。
1.2.5水质应满足《生活饮用水卫生标准》（GB5749-2006）的要求。
1.2.6应有防止受地表污染的措施
1.2.7成井后做抽水试验，各项指标均应控制在国家有关规定的范围内。
1.3钻孔：
1.3.1管井施工采用的钻进设备和工艺，应根据地层岩性、水文地质条件和井身结构等因素选择。
1.3.2施工中严格按照《供水管井技术规范》（GB50296-99）和业主要求进行。
1.3.3设置的护口管，应保证在管井施工过程中不松动，井口不坍塌。
1.3.4开孔钻进采用轻压慢转，随钻孔加深及时加扶正器，小径钻进结束，进行电测井，及时了解地层及井斜情况，然后分级扩孔。
1.3.5井身质量应符合下列要求：
1.3.5.1井身应圆正；
1.3.5.2井的顶角及方位角，不能突变；
1.3.5.3井深100m以内，井身顶角倾斜，不能超过1°；井深1OOm以下的井段，每1OOm，顶角倾斜不得超过1．5°。
1.3.6钻进时各技术参数随地层情况的变化及时进行适当调整，用优质粘土造浆，保证适宜的泥浆粘度、比重、流动性及失水量，以防孔壁塌垮或缩径。
1.4 井管安装：
1.4.1下管前进行扫孔破壁、换浆，保证孔底清洁，换浆后浆液密度应不超过1.1g/cm3，孔底沉砂不大于0.2％。
1.4.2下管前根据地层资料进行排管，做好记录，保证花管位置与所取含水层位置相对应，每隔30cm焊一段扶正器，以保证井管居井孔中心。
1.4.3下管方法，应根据管材强度、下置深度和起重设备能力等因素采用提吊下管法或托盘（或浮盘）下管法。
1.4.4井管应安装在井的中心，上口应保持水平，井管与井深的尺寸偏差，不得超过全长的正负千分之二，过滤管安装位置偏差，上下不得超过300mm。
1.5 填砾与管外封闭：
1.5.1填砾的质量，不合规格的砾石不得超过15％；磨圆度好，不得用碎石代替；不应含土和杂物；宜用硅质砾石。
1.5.2填砾时滤料应沿井管四周均匀连续填入，随填随测。当发现填入数量及深度与计算有较大出入时，应及时找出原因并排除。

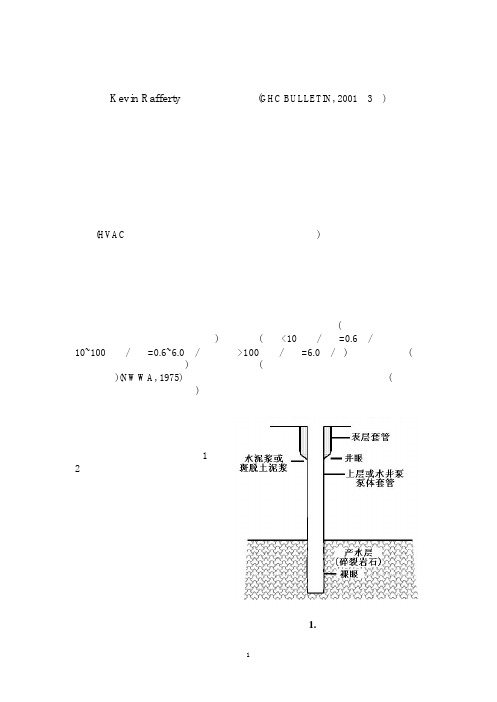

1.5.3为防止地面污染及不良含水层的水渗入井内，在咸淡水界面一下20m采用水层顶
板以上5mm用优质粘土球止水，止水厚度不小于10m，其上井管与井壁间用粘土封填。粘土球大小宜为20～30mm，应在半干（硬塑或可塑）状态下缓慢填入。
1.5.4井管外围用水泥封闭时，水泥的性能指标及封闭方法，应根据地层岩性、地下水水质、管井结构和钻进方法等因素确定。
1.5.5井口管外围应封闭。
1.5.6井管封闭后，应检查效果，当未达到要求时，应重新进行封闭。
1.5.7高压含水层井孔，井口段应作严密封闭。封闭方法是在靠近高压含水层上部不透水层处井管外适当位置，焊圆环状托盘，并在托盘上绑棕头2～3道，然后在上部填粘土球或灌注水泥浆封闭。
1.6 洗井与出水量的确定
1.6.1洗井采用活塞抽拉法，然后用水泵试抽洗井。必要时采用压风机或化学洗井。做到水清砂净。
1.6.2采用一次降稳定流抽水试验，测定水位降深及稳定时的出水量，抽水试验的水位和出水量应连续进行观测，稳定延续时间为6～8小时。
1.6.3抽水试验结束前，应进行含砂量确定，井管出水的含砂量应小于1/200000（体积比）。
1.6.4抽水结束前取水样1件并及时送交检验。
1.7 水泵及安装：
1.7.1水泵应能满足出水量、扬程以及井径的要求，品牌要求名优产品，扬程满足井上输水垂直高度不小于30m。投标人须在投标书附表4中列明3种拟选用水泵的品牌及型号。
1.7.2安装稳定牢固。
1.7.2包含水泵的购买、安装以及需要的电缆、泵管、接泵管、弯头出水口、夹板、启动柜等配套设施，管线要保证足够的长度。
1.8 同水利、水务等部门的协调：
1.8.1业主只负责出具有关的证明文件，所需的凿井许可证、取水许可证、施工许可证等证件由中标人负责办理，所需支付的一切费用包含在投标报价中。
1.9 竣工验收：
1.9.1管井竣工后，由业主、监理、房建承包人组成验收委员会，按照《供水管井技术规范》、招标文件、投标单位的成井设计进行验收。
1.10 竣工资料：
1.10.1管井验收时，施工单位应提供下列资料：
1.10.1.1井的结构、地质柱状图；
1.10.1.2 岩(土)样及填砾的颗粒分析成果表；
1.10.1.3 抽水试验资料；
1.10.1.4 水质分析资料；
1.10.1.5 管井施工及使用说明书；
1.10.1.6 其它需要提交的资料。
1.11 安全技术措施：
1.11.1钻探场地应保持清洁。材料、机具应安放在适当地点，保持过道畅通。爆炸器材、压缩气瓶、酸、碱、易燃油类等危险物品，应严格按照有关规定，由专人妥善保管，不得随便存放。
1.11.2下入井孔内的器具，必须详细检查其质量、尺寸及磨损情况，并记人规定的记录表格内。
1.11.3雷雨季节，易受雷击地区，钻塔上必须按规定安设避雷装置。
1.11.4机械设备的传动系统和运转突出部位必须安防护罩或防护栏杆。
1.11.5操作人员必须基本了解机械的构造、性能、使用及维护方法后，方准操作。无驾驶执照的人员严禁驾驶车装钻机行走。
1.11.6安装电气设备必须防水、防潮。推、拉闸刀必须站在绝缘台上戴好绝缘手套操作。
1.11.7事故发生后，当班负责人应判明情况，积极处理。性质复杂或重大事故应由机台负责人主持处理，并及时向上级报告。
1.11.8井孔爆破必须在专人负责和指挥下进行。爆破工作应由受过爆破和安全训练并取得合格证书的人员担任。非爆破工作人员不得随便接触或动用爆破器材。
1.12计量与支付
1.1
2.1计量
按照工程量清单计量
1.1
2.2 支付
井成型后，经招标人和监理工程师验收合格后，支付合同金额的35%，设备安装、调试完成后支付合同金额的40%，一年以后出水量、水质、水位等指标没有明显降低且各种证照齐全，支付合同金额的20%。剩余合同总金额的5%作为质量保证金，质保期满后一次性付清。
