变电站安装调试工程质量监督检查报
告表
变电站投运前安装调试工程质量监督检查报告
工程项目
电压等级 KV 变电容量 MVA 监检机构
(盖章)
年月日
变电站投运前安装调试工程质量监督检查记录
工程项目
电压等级 KV 变电容量 MVA
监检机构
年月日
变电站投运前安装调试工程质量监督检查记录
110kV变电站扩建工程 竣工投产前阶段质量监督监理情况汇报工程 名称 110kV变电站扩建工程 监理 单位 总监 监理工作范围 本工程监理范围按建设监理合同约定的服务范围提供建设监理服务。主要包括主变及基础、110KV出线间隔、35KV 出线间隔、10KV进出线柜、电容补偿装置及基础、主变及110KV测控柜及基础工程的施工、保修过程的质量、进度、投资及安全控制、工程建设合同管理、信息管理、协调各有关单位间的工作关系,以及其他合同中规定的内容。 监理工作指导思想和工作原则 监理工作指导思想: 我监理项目部人员遵循“守法、诚信、公正、科学”的准则,积极竭诚为业主公正、科学、规范地管理工程建设项目,控制工程造价,加快工程进度,确保工程质量,提高投资效益的宗旨,以“尽心尽责、热情服务”的精神开展监理工作。做到在施工的全过程中,通过全方位的监督管理,切实完成业主委托监理合同所规定的全部监理工作任务。 监理工作原则: 根据本工程施工监理工作的特殊性,其主要工作原则如下: 1、参加受监工程项目的施工图会审,审查施工单位编制的施工组织设计,施工方案、质量保证体系和质保措施、施工进度、强制性条文执行计划、标准工艺要求、质量通病
防治措施等,并督促其贯彻实施。 2、审查承包商选择的分包单位的资质。 监理工作指导思想和工作原则 3.复核开工条件,提出可否开工意见,审查承包商编制的“施工质量检验项目划分表”并督促实施,制定并实施重点部位的见证点(w点)、停工待检点(H点)、旁站点(S点)的工程质量监理细则。 4.审查承建单位或甲方提供的材料设备清单同实际订货的型号,规格,数量和质量是否相符,了解材料设备供应计划及现场实际到货时间、数量、质量状况。 5.督促施工单位严格按照国家标准、工艺规程及施工图设计文件的要求,精心组织施工和安装。对施工过程中的主要部位,关键环节,施工状况,有计划地进行跟踪监理,对隐蔽工程施工的关键部位实行旁站监理及工序验收签证,保证工程质量,控制工程造价。 6.对用于工程的主要材料,构件的出厂合格证、材质检测报告等资料进行核查,如发现不实之处,有权责成施工单位对材质进行再检验,若核实中发现材质有明显问题,监理人员书面发出暂停使用该材料的通知,坚决防止不合格材料、构件用于本工程中。 7.检查工程实际采用的主要材料是否符合设计文件或标书所规定的质量标准,参加各分部工程的中间质量检查验评。 8.根据工程建设施工承包合同付款规定,检查施工单位的工程进度,核实月度工程量,并掌握进度款到位情况。 9.对于重大设计修改(金额按标书、合同规定为准)。由设计报业主,按批准意见执行。 10.检查各施工单位按本工程的特点制定的环保、水土保持,安全防护及文明施工的管理办法和措施,并督促其认真贯彻实施。 11.核查由施工单位提出的三级检查资料,组织监理初检。 12.按照监理公司的有关要求,具体落实监理部的人员配备及监理任务的划分。 13.及时准确填写“监理工作日志、旁站监理记录、监
竭诚为您提供优质文档/双击可除变电站竣工验收汇报材料 篇一:输变电工程竣工报告书 输变电工程竣工报告书 工程项目名称工程项目地址工程项目性质 *******(集团)电力建设分公司 20XX年06月22日 工程建设项目竣工验收申请报告 输变电工程竣工报告 竣 ******35KV变电站改扩建 工验收签证******(集团)电力建设分公司20XX年06月22日 书 参加工程建设的单位 建设管理单位:代表 监理单位:代表 设计单位:代表
运行管理单位:代表 施工单位:代表公章公章公章公章公章 篇二:工程竣工验收报告(变电、线路通用) 工程竣工验收报告 编号:hYsbD-QT-75131 青岛恒源送变电工程有限公司 篇三:35KV变电站验收资料 35KV变电所竣工验收检查大纲 l总则 1.l为确保35kV大化变电站工程的施工质量符合设计要求,根据《电力建设施工、验收及质量验评标准》,特制定本竣工验收检查大纲 1.2本大纲适用于验收35KV大化变电站工程进行投运前的验收检查。 1.3工程简介 所区内包括:主控室及辅助建筑、35KV屋外配电装置、主变、10kV屋内配电装置室、电缆沟、独立避雷针、所区道路、围墙等。 该工程建设单位为: 设计单位为: 施工单位为: 监理单位为:
2验收检查依据 2.1《电气装置安装工程电气设备交接试验标准》; 2.2《继电保护及安全自动装置检验条例人 2.3原能源部《变电工程施工技术记录统一表格》(90版); 2.4国家《建设管理文件汇编》的有关制度规定。 2.5经批准的工程设计文件(含设计变更通知单) 2.6设备制造标准 2.7防止电力生产事故的二十五项重点要求。 2.8《火力发电厂与变电所设计防火规范》(gb50229-96)。 2.9(电力设备典型消防规程})(DL5027-93)。 2.10《火灾自动报警系统施工及验收规范》(gb50166-92)。 3竣工验收检查应具备的条件 3.l变电所工程接施工承包合同及设计要求全部施工完毕。 3.2土建工程全部质量验计已经结柬,并办理了质量验计签证。个别遗留问题不影响系统调试的进行。 3.3电气安装工程已经结柬,按照验收规范的规定已能满足系统调试的要求. 3.4技术文件资料、施工记录、质量检验评定记录完整、
(户名) KV 变电站安装工程 竣 工 资 料 (发包方) 2007 年月日
目录 序号内容备注1安装工程施工组织设计 2安装工程施工管理措施 3施工组织措施 4施工安全措施 5施工技术措施 , 文明措施 6施工作业指导书 7施工技术交底书 8施工主要材料工器具及设备表 9工程开工报告 10变配电设备安装检测验收报告 11变配电站各项安装、检测、验收表 包括:基础槽钢、盘柜、绝缘支架、变压器、接地装置、 母线制作、二次回路、箱变、其他(电缆、母线槽、桥架 等) 12设备原始检查记录 13工程竣工报告 14工程质量评定表 15客户意见征询表 16竣工图 17产品合格证明书(变压器、高低压柜、计量柜合格证出厂 试验报告复印件) 18提交试验报告
(户名) KV 变电站安装工程施工组织设计 编制人:编制日期:2007 年7 月2 日审核人:审核日期:2007 年7 月2 日批准人:批准日期:2007 年7 月2 日承包单位:
变配电安装工程组织设计 一.工程概况 工程名称: 工程编号: 建设单位: 设计单位: 施工单位: 工程项目: 工程性质: 开工日期: 工程安全目标:不发生人身轻伤事故,不发生设备损坏事故,不发生违章操作行为,保证施工安全。 工程质量目标:保证施工质量,按期竣工,一次验收通过,一次送电成功。 工程施工环境:符合建筑安装工程施工现场环境管理有关规定。 二.施工方案 1.施工工序: 1.1 槽钢底座制装并接地。 1.2 进配电设备就位、配电设备固定拼装。 1.3 设备配套铜母排安装。 1.4 二次电缆线敷及结线安装。 1.5 配电设备调试。 1.6 设备及站内清洁工作。 1.7 配合电试、继保。 2.施工方法: 2.1 各单项工程施工方法应符合《电气装置安装工程施工及验收规范》有关标准。 2.2 设备就位安装,根据变电站现场的进设备的可行通道,按从里到外,先 10KV 开关 柜后变压器外带箱体,再 0.4KV 开关柜的顺序来进设备及就位。设备就位的位 置按照设计图的排列位置,先将第一个柜矫正垂直度、平面度,并且用螺栓可靠固 定,再将其他开关柜按第一个柜的垂直度、平面度为标准依次就位固定拼装。 2.3 配套铜母排安装,要相位正确,对正符合各柜的分支排的螺栓孔,铜排紧固螺 栓的螺母要面对柜的维修侧。 2.4 二次电缆线敷设安装的起点、终点按照设计施工图位置,电缆线不得有损伤。 二次电缆线的结线要根据设计施工图和设备的二次原理图和结线图,并调试合格符合设计要求。 3.检测验收: 3.1 单项工程完工后要进行检测验收,有施工人员自检验,工作负责人复检,工程
宁夏红寺堡弘德新村20MWp光伏发电项目 变电站施工安全措施 批准: 审核: 编制: 南京中核能源工程有限公司 宁夏红寺堡弘德新村20MWp光伏发电项目项目部 2018年6月5日
一、目的和范围: 1.1 目的 1.1.1 为了保证宁夏红寺堡弘德新村20MWp光伏发电项目35kV变电站部分工程顺利、有序、安全、高效的进行施工,特编写该施工安全措施。 1.1.2、对35kV炼洞变电站工程的施工程序、平面布置、资源配置和质 量保证满足业主的需求、确保变电站工程按期投产,作为该工程前期准备和施工组织专业设计的指导性文件。 1.2 范围 适用于宁夏红寺堡弘德新村20MWp光伏发电项目35kV变电站部分工程施工。 1.3 编制依据、引用标准 1.3.1编制依据 1.3.1.1同类型变电站施工组织设计有关部份。 1.3.1.2同类型变电站施工经验总结。 1.3.1.3施工现场实际调查。 1.3.1.4、相应的有关行业规范标准要求。 1.4 引用标准 1.4.1《电力建设安全健康与环境管理工作规定》、《建设工程质量管理条例》、《建设工程安全生产管理条例》 1工程概况 1.1工程概要 宁夏红寺堡弘德新村20MWp光伏发电项目位于宁夏回族自治区吴忠市红寺堡区弘德新村。 2工程特点 2.1该工程属于扩建工程,具有较大的施工难度,工期紧张等因素。应充分了解已建成部分的工程,熟悉电缆沟走线,前期预留扩建位置等现场条件,熟悉地埋电缆走向,熟悉地下管道布置,合理安排工序,尽量使用机械化作业。 2.2施工期间,严格执行各种现场规范、要求,特别注重安全、文明施工,加强管理,规范行为。
2.3根据工程项目管理的特性,特别是项目的“不可逆”性,充分重视应用项 目管理的软科学管理手段,抓好人员配置、业务联系、信息反馈三个关键以确保项目部组织顺利运行。 二、目标 1. 总体目标 通过实施本措施,实现各类事故零目标。 2. 总体目标分为安全施工指标和安全文明施工管理目标: 2.1 安全施工指标不发生重伤及以上人身事故;不发生一般及以上设备损坏事故;不发生负主要责任的一般及以上交通事故;不发生火灾事故;事故频率0;人员负伤率0。 2.2 安全文明施工管理目标 组织过程科学严密,区域功能合理布局;现场整洁,材料设备有序计划堆放;施工道路畅通,排水顺畅;安全设施完善,标志醒目;安全文明施工管理资料记录详实、及时完整;施工人员遵章守纪,行为文明规范。 三安全文明施工管理 3.1安全文明施工教育培训 3.1.1 进入项目部人员都必须进行安全学习,,施工班组人员进场需进行安 全培训合格者才能进入现场施工。项目部需保存学习和考试记录,并对所有人员进行登记,记录进出场时间和有效证件编号等基本情况。 3.1.2 对从事电工、起重、焊接、机械操作人员等特种工作人员,必须进行 有针对性的专业操作技术和安全规程学习,经相关管理部门考试合格后持证上岗操作,并定期进行复审。 3.1.3 对违章违纪或造成未遂事故的人员,应由项目部重新组织学习,考试 合格方可上岗,每次学习不得少于1小时。 四安全文明施工检查 4.1项目部应每周、班组应每天进行安全检查,以消除隐患,确保施工安全。项目部的检查应形成检查及整改记录,项目部的每月安全通报下发至各施工班组。
JZLB15变电站工程质量评估报告 变电站工程 质量评估报告 (监理公司名称) (加盖监理公司公章) 年月
批准:(公司技术负责人)年月日审核:(公司职能部门)年月日编写:(总监理工程师)年月日
目次 1 工程概况 ······················································································································ 2 质量评估范围 ················································································································ 3 质量评估依据 ················································································································ 4 施工过程质量控制综述 ···································································································· 5 工程质量监理控制概述 ···································································································· 6 检验批、分项、分部工程和单位工程质量核查情况································································ 7 工程质量评估结论 ··········································································································(注页码自行填写)
XXkVXX变电站工程(土建)竣工验收汇报 (XX公司XXkVXX站施工项目部) 尊敬的各位领导、各位专家: 首先,我代表XX 公司XXkVXX变电站工程施工项目部对本次质监活动各位领导和专家的到来表示热烈的欢迎。 下面我代表施工项目部对本工程工作情况作一汇报。 一、工程概况 XXkVXX变电站工程位于XXX。本工程为框架结构,基础XXX基础。半地下室为电缆层,本工程于XXXX年XX月XX日正式开工,目前已完成主体结构施工。 二、现阶段形象进度配电装置楼:主体结构封顶,二次结构完成,装饰装修完成,户外总体完成XX%。 三、项目管理要求我公司自承接本工程开始就着手项目管理实施策划,成立项目管理部并发文通知,对现场的平面布置进行统一划分,划分为施工区,办公休息区,加工区,材料堆放区等,同时根据国家电网公司安全文明施工布置要求,布置给类标识标牌。。。。。。 四、项目部自验收情况
1.原材料及工程试验汇总 现阶段所有经检测的原材料、试品试件全部检测合格 2.地基基础结构质量验收资料统计汇总 现阶段已完成地基基础结构分部检验批总计25 项,全数合格, 合格率100% 。 3.主体结构质量验收资料统计汇总 现阶段已完成主体结构分部检验批总计47项,全数合格, 合格率 100% 4.单位工程质量验收资料统计汇总 现阶段已完成单位工程检验批总计188项,全数合格, 合格率100%
5.隐蔽、技术复核质量验收资料统计汇总
竣工阶段已完成隐蔽验收78项,技术复核28 项,全数合格。 插入自验收照片 图1 项目部对主体结构进行自验收 6.经班组、项目部、公司三级验收,单位工程现场实体验收情况如下 (公司级专检报告): 公司级验收专检报告结论:根据目前进度情况,各单位工程主体分部完成。现场工程质量符合规范及设计要求,工程资料齐全,验收合格 7.工程强制性条文执行情况
XXkVX)变电站工程(土建)竣工验收汇报 (XX公司XXkVXX站施工项目部) 尊敬的各位领导、各位专家: 首先,我代表XX公司XXkVX)变电站工程施工项目部对本次质监活动各位领导和专家的到来表示热烈的欢迎。 下面我代表施工项目部对本工程工作情况作一汇报。 一、工程概况 XXkVXX^电站工程位于XXX本工程为框架结构,基础XXX基础。半地下室为电缆层,本工程于XXXX年XX月XX日正式开工,目前已完成主体结构施工。 二、现阶段形象进度 配电装置楼:主体结构封顶,二次结构完成,装饰装修完成,户外总体完成XX% 三、项目管理要求 我公司自承接本工程开始就着手项目管理实施策划,成立项目管理部并发文通知,对现场的平面布置进行统一划分,划分为施工区,办公休息区,加工区,材料堆放区等,同时根据国家电网公司安全文明施工布置要求,布置给类标识标牌。。。。。。 四、项目部自验收情况
1. 原材料及工程试验汇总 现阶段所有经检测的原材料、试品试件全部检测合格 2. 地基基础结构质量验收资料统计汇总 现阶段已完成地基基础结构分部检验批总计 25项,全数合格,合格率 100% 。 3. 主体结构质量验收资料统计汇总 现阶段已完成主体结构分部检验批总计 47项,全数合格,合格率100% 4. 单位工程质量验收资料统计汇总 现阶段已完成单位工程检验批总计 188项,全数合格,合格率100% 5. 隐蔽、技术复核质量验收资料统计汇总
竣工阶段已完成隐蔽验收78项,技术复核28项,全数合格。 插入自验收照片 图1项目部对主体结构进行自验收 6.经班组、项目部、公司三级验收,单位工程现场实体验收情况如下(公 司级专检报告): 公司级验收专检报告结论:根据目前进度情况,各单位工程主体分部完成。现场工程质量符合规范及设计要求,工程资料齐全,验收合格7.工程强制性条文执行情况
****110kV变电站工程(电气)竣工汇报 一、工程概况: 本工程建设规模2×40MVA变压器;110kV 2回出线, 分别接入城东变及东星变, 110kV配电装置采用户内 GIS(SF6)组合电器共7个间隔;10kV采用单母线分段接线,10kV中置式开关柜三十八柜,并联无功补偿装置4×4800kar电容器组四组,接地变800kVA 二组;安装保护屏、测控屏、交,直流屏二十三柜。以上电气工程安装及调试、载波通信及综合自动化安装、调试。 本工程由****电业局筹建;福建**兴电力设计院有限公司设计;******盛监理有限公司监理;******兴电力工程建设有限公司承建 二、工程施工进度情况: 1、电气施工队于2007年10月22日进驻现场。 2、10kV配电装置与10kV无功补偿装置安装: 本工程10kV高压开关柜10月23日开始就位安装,10月下旬全部安装完成。10kV 电容器组于10月27日开始设备搬运,设备安装,11月上旬4组电容器组安装完毕。10kV 接地变于11月2日开始设备搬运,设备安装。11月9日开始控制电缆敷设,11月24日二次接线完成,10kV单体调试12月1日基本完成。 3、本工程安装两台40MVA主变压器,主变压器于2007年11月10日运抵现场就位。安装前施工技术人员据厂家技术资料、相关规程编制了《主变压器安装技术措施》,作为施工作业指导并对施工人员交底。11月23日开始进行主变吊罩检查,11月29日完成附件安装。 4、110kV配电装置GIS设备于2007年11月13日到货,11月15日就位安装,12月4日安装完毕,12月10日单体调试基本完成。 5、2007年12月7日向工程公司提交验收,由本公司安全质量部12月12日组织进行了三级质量验收。 6、监理单位初检时间:2008年1月7日组织质量验收。 7、业主验收时间:2008年1月16日组织质量验收。 8、2008年1月30日,3月5日业主分别组织再次质量验收。业主验收及复验收共提 出整改问题共272条。 现已完成各级质检整改,并经监理、业主逐条确认整改到位,具备竣工投产条件。
××变电站工程投运前阶段质量监督检查 汇报材料 (适用于110kV及以下变电站工程) ××(建设单位)(公章) ××年××月××日
目录 目录 (i) 第一部分××(建设单位)质监汇报 (3) 1.1工程概况 (3) 1.1.1工程建设规模 (3) 1.1.2 工程参建单位 (3) 1.1.3工程建设依据及工程前期 (4) 1.2 工程建设的组织和管理 (4) 1.3 工程质量目标 (5) 1.4工程施工进度计划和实际进度控制 (5) 1.5 工程质量和投运前所具备的条件 (6) 1.6 经验教训和改进措施 (6) 第二部分××(勘察设计单位)质监汇报 (9) 2.1 工程设计依据和概况 (9) 2.2 技术供应及工代现场设计服务 (9) 2.3 施工图纸交付 (10) 2.4 对工程质量和设计规定符合性的评价 (11) 2.5 经验教训和改进措施 (11) 第三部分××(施工单位)质监汇报 (12) 3.1工程施工范围及主要工程量 (12) 3.2 质量管理体系及其运行效果 (12) 3.3 施工质量目标 (13) 3.4 质量管理工作和质量控制效果 (13) 3.5 实体质量状况 (14) 3.6 发生的质量问题和处理结果 (14) 3.7 遗留问题和处理计划............................................................. 错误!未定义书签。 3.8 经验教训和改进措施............................................................. 错误!未定义书签。第四部分××(调试单位)质监汇报 .. (18) 4.1 调试承包范围和主要调试项目 (18) 4.2 调试工作依据 (18) 4.3 质量控制措施 (18) 4.4 调试项目完成情况 (19) 4.5 发现质量问题及处理结果 (19) 4.6 遗留问题和处理计划 (19) 4.7 经验教训和改进措施 (19) 第五部分××(监理单位)质监汇报 (22) 5.1 监理工作范围 (22) 5.2 监理工作依据 (22) 5.3 监理组织机构、人员和检测设备配备 (22) 5.4 质量控制 (23)
附件: 电力线路及变电站安装工程 竣工检查验收规范1.架空电力线路部 (3) 1.1验收时应按下列要求进行检查 (3) 1.2验收时应提交下列资料和记录 (3) 1.3验收资料目录 (3) 2.电缆线路部分 (6) 2.1验收时应按下列要求进行检查 (6) 2.2验收时应提交下列资料和记录 (6) 3.变电站一次部分 (8) 3.1变压器 (8) 3.1.1验收时应按下列要求进行检查 (8) 3.1.2验收时应移交下列资料和记录 (9) 3.2六氟化硫断路器............. 3.2.1验收时应按下列要求进行检查3.2.2验收时应提交下列资料和记录3.3隔离开关................... 3.3.1验收时应按下列要求进行检查3.3.2验收时应提交下列资料和记录3.4避雷器..................... 3.4.1验收时应按下列要求进行检查.. 9 (9) (10) .10 (10) (11) 11 (11)
3.4.2验收时应提交下列资料和记录11 3.5电容器 (12) 3.5.1验收时应按下列要求进行检查12 3.5.2验收时应提交下列资料和记录12 3.6互感器 (12) 3.6.1验收时应按下列要求进行检查12 3.6.2验收时应移交下列资料和记录13 3.7母线安装 (13) 3.7.1验收时应按下列要求进行检查13 3.7.2验收时应提交下列资料和记录13 3.8高压开关柜 (14) 3.8.1验收时应按下列要求进行检查15 3.8.2验收时应提交下列资料和记录16 3.9变电站一次部分验收资料目录 (16) 4.变电站二次部分 (18) 4.1验收时应按下列要求进行检查 (18) 4.2验收时应提交下列资料和记录 (19)
宿州大屯110千伏变电站工程投运前质量监督监理汇报材料 项目监理部(章): 总监理师:贾德华 报告日期:年月日
目次
1 工程概况 1.1工程建设规模 本期规模:1 台 50 兆伏安主变压器,110 千伏出线 2 回,35 千伏出线 5 回,10 千伏出线 4 回,安装 2 组总容量 8 兆乏并联补偿电容器。1.2工程实际工期 本工程自20XX年2月26日正式开工,20XX年10月22日竣工。 2 监理工作范围 本工程监理工作范围为输变电工程施工阶段的设备材料采购、施工安装、调试及保修过程的质量、进度、投资及安全控制,工程建设合同管理、信息管理,协调各有关单位间的工作关系。 3 组织机构设置和人员配备 根据我公司和宿州供电公司签订的《110KV大屯变电站工程建设监理合同》,我们成立了《安徽电力工程监理有限公司110KV大屯变电站工程项目监理部》。任命贾德华同志为项目监理部总监理工程师,同时委派秦怀功、刘景春等监理人员进驻工地,负责对施工现场全过程监理工作。 4 对工程质量目标的响应 响应宿州供电公司建设管理单位精心编制的“工程创优”质量目标,监理部认真制定了本工程质量监控目标如下: 土建质量目标:分项工程合格率100%,单位工程优良率100%,感观得分率≥95%(国标90%); 电气安装质量目标:分项工程合格率100%,单位工程优良率100%。确保工程启动送电一次成功,实现质量零缺陷移交。。
5 监理工作的组织管理 建立健全监理组织,职责分工明确,建立监理工作制度,实施安全、质量监理工作责任制和考核奖惩制度,落实安全、质量控制的责任。 定期组织召开工地例会,做好施工协调,总结质量控制情况,对质量问题,及时组织相关单位进行会诊,找出原因,查清责任,深入剖析,举一反三,采取纠正和预防措施,消除产生质量问题的原因。 6 工程施工质量和调试监控措施 6.1监理部人员认真学习并贯彻执行现行施工质量评定与验收规程、规范、国家与电力行业相关的法规、规程、规范、工程建设标准强制性条文,以及网省公司重要文件要求。依据设计图纸文件及建设管理单位总体策划,结合本工程项目特点认真编制了《监理规划》、《监理创优实施细则》、《安全监理工作方案》、《旁站监理方案》、《建筑结构篇监理实施细则》、《电气设备安装篇监理实施细则》、《装饰/装修篇监理实施细则》、《强制性条文监理实施计划》等监理策划文件,并经建设管理单位批准后认真贯彻实施,确保安全、质量达标要求。 确 保 施 工 质 量 的 监 理 策 划 性 文 件
变电站土建工程质量检查细则 1.0监督检查的依据 1.1电力部颁发的电力建设工程质量监督有关的规定和办法; 1.2施工图及有关的设计文件; 1.3《电力建设工程施工技术管理制度》; 1.4 SDJ69-87《电力建设施工及验收技术规范》(建筑工程篇); 1.5《火电施工质量检验及评定标准》(土建工程篇)(焊接工程篇); 1.6国家标准“建筑工程及建筑设备安装施工及验收规范”共十二篇; 1.7 JGJ81-91《建筑钢结构焊接规程》; 1.8 JGJ82-91《钢结构高强度螺栓连接的设计施工及验收规程》; 1.9 JGJ18-84《钢筋焊接及验收规程》; 1.10 GB50212-91《建筑防腐工程施工及验收规范;》 1.11 JGJ78-91《网架结构工程质量验收检验评定标准》; 1.12国家标准“建筑工程质量检验评定标准”; 1.13 GB50164-92《混凝土质量控制标准》; 1.14 GBJ107-87《混凝土强度检验评定标准》; 1.15有关的建筑材料质量标准与管理规程;
1.16有关的建筑材料试验规范、规程和评定标准; 1.17主管部门对有关规范、规程和标准的补充规定和解释说明; 1.18进口材料的有关国外规范、标准和作业指导书; 1.19经主管局批准工程技术标准。 2.0监督检查的内容和要求 2.1质量体系及实施 2.1.1建设和施工单位的质量目标和质量规划或质量管理手册; 2.1.2建设和施工单位各级质量检查人员的配备; 2.1.3质量管理制度及实施:验评项目划分表、质量责任制、质量验收制度、质量事故报告及处理制度、质量奖惩制度、外包工程管理制度等; 2.1.4技术管理制度及实施:技术责任制、施工组织设计(或作业指导书)及技术措施编审制度、施工技术交底制度、施工图会审制度、设计变更和材料代用管理制度、技术检验制度、技术培训及考核制度、技术档案管理制度等; 2.1.5物资管理制度和实施:原材料、半成品、成品和设备的采购、保管和发放管理制度;钢材的跟踪管理制度等; 2.1.6计量管理制度及实施:测量工具和仪器的管理与检验、试验仪器的管理与校验、混凝土搅拌系统称量装置的管理与检验、主要施工工具的管理与标定等; 2.1.7焊工、质检员、试验员上岗证书及工程试验室等级
电气安全检查表 序检查内容检查结果处理意见号 电气作业人员必须由经过专业培训、考试合格, 持有电工特种作业资格证的人员进行。禁止非电工从事电工作业。 制定相应的用电安全规程和岗位责任制。 要根据本单位的实际情况和季节特点,做好预防工作和安全检查,发现隐患及时整改。 不得单独进行设备巡视,巡视只准在高压设备遮栏外。也不准在变压器高压下面行走; 变、配电所必须制定运行规程、巡回检查制度, 明确巡回检查路线,值班人员的职责应在规程制度中明确规定。 作业人员必须严格执行工作票、操作票制度,工 作许可证制度,工作监护制度,工作间断、转移和终结制度。 所有电气作业人员必须熟练掌握触电急救方法。电气检修应实行监护制,一人操作,一人监护。从事故停电时,未采取安全措施不许进入遮栏和触业及设备的导电部分。 当发生人身触电和火灾事故时,立即切断电源,人进行抢救。 员严格遵守电气安全操作规程,倒闸操作票和检修 工作票制度,工作许可制度,工作监护制度,工作间断、终结制度,交接班制度和消防、设备管 理制度及出入制度等等。 外线电工遇有5级以上大风、大雨、雷电等情况,严禁登杆作业和倒闸操作。
企业电气设施应有专门技术人员负责,有高压系 统图、低压分布图、架空线路图、电缆设置图、接地网络图以及电气设备的技术状况等档案资 料。 企业应有严密、系统的供、用、发电安全管理制度和规程。 各类电气金属外壳必须有可靠的接零(地)并符合规定要求。 外线电杆、铁塔、避雷针应无倾斜和损伤,拉线 桩完好,各级电压架空线之间,及与道路、建筑、树木间的安全距离应符合规定。 手持式电动工具、移动电气设备,必须绝缘良好, 并按规定配备相应的漏电保护装置,各种移动电具应有专人保管,定期三个月检查维修一次,有 记录台帐。 临时线路应有审批制度,严格执行申请、安装、 检查、使用、拆除的手续,严禁在刺割、腐蚀、易燃、易爆等场地敷设地面临时线。 应掌握所使用的电气装置的额定容量、保护方式 和要求、保护装置的额定值和保护元件的规格,不得擅自增大额定容量。 一级负荷中特别重要的负荷,除由两个电源供电 外,尚应增设应急电源,并严禁将其它负荷接入应急供电系统。 电气设备必须有可靠的接地(接零)装置。防雷 和防静电设施必须保持完好,且每年定期检测。化工设备接地应同时遵守《化工企业静电检查规 程》。
JZLB15变电站工程质量评估报告 连城新泉110kV变电站工程 质量评估报告 福建闽能咨询有限公司 (加盖监理公司公章) 2020年2月
批准: 年月日审核: 年月日编写: 陈文方2020年02月24日
目次 1工程概况 (1) 2质量评估范围 (5) 3质量评估依据 (5) 4施工过程质量控制综述 (6) 5工程质量监理控制概述 (7) 6检验批、分项、分部工程和单位工程质量核查情况 (9) 7工程质量评估结论 (10)
连城新泉110kV变电站工程 质量评估报告 一、工程概况: 1、工程规模: 连城110kV新泉变电站位于连城县新泉镇新泉村,工程建设规模:1、主变规模远景3×40MVA,本期1×40MVA。 2、出线规模及接入系统方案 110kV:远景3回,分别为22020塘厦变、庙前变、朋口变各1回,预留1回;本期3回,分别为22020塘厦变、庙前变、朋口变各1回。 35kV:远景 6 回,分别为庙前线、冶炼线、朋口线、新工线、莒溪线、新联线各1回;本期建设3回,分别为庙前线、冶炼线、莒溪线各1回。 10kV:远景24回;本期8回。 3、无功补偿 10kV电容器容量:远景6×4.0Mvar,本期2×4.0Mvar。 4、接地装置 35kV采用消弧线圈接地,远景按1套设置,本期预留位置。10kV采用消弧线圈接地,远景按3套设置,本期预留位置。 连城110kV新泉变电站工程为新建变电站;工程地点在连城县新泉镇;工程按最终规模一次征地,围墙内占地4244平方米,站址总占地面积5003.84平方米。 变电站站区总平面布置呈三列式布置,按电压等级分成四块配电装置区 域,110千伏配电装置布置在站区的西侧,主变布置在站区的中部,10千伏户内配电装置及综合楼位于站区的东侧,35千伏户内配电装置楼位于配电装置综合楼二层。 2、工程形象进度:本工程上部土建于2020年6月15日正式开工,电气安装(调试)工程于2020年12月8日开工,2020年1月30日竣工,2020年2月27日启动试运行。 3、监理工作目标 3.1工期目标: (1)确保工程按合同约定日期开工。 (2)确保工程里程碑各节点计划的实现。 (3)确保工程按合同约定日期竣工。

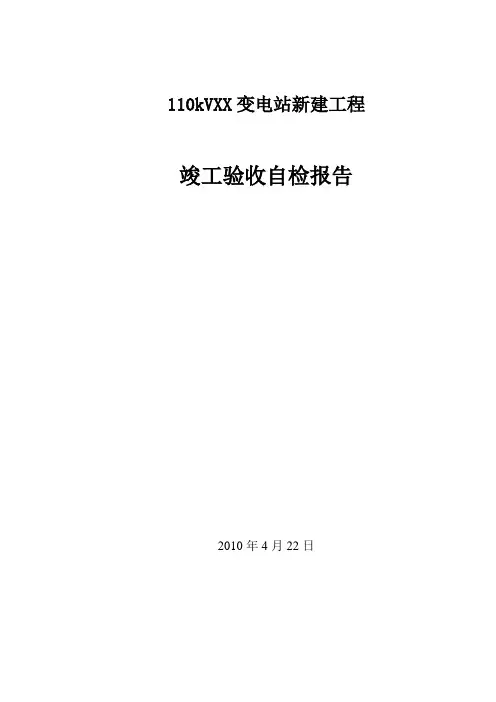

110kVXX变电站新建工程竣工验收自检报告 2010年4月22日
一、检查验收简况 工程项目110kVXX变电站新建工程 验收阶段竣工验收 验收时间2010年4月27日 验收依据设计文件及施工验收规范、标准 验收范围(抽查单位工程 名称) 1、主变压器安装单位工程; 2、主控及直流安装单位工程; 3、110kV设备安装单位工程; 4、35kV配电装置设备安装单位工程; 5、10kV配电装置设备安装单位工程; 6、无功补偿设备安装单位工程; 7、电缆敷设及接线安装单位工程;8、防雷接地安装单位工程;9、电气照明安装单位工程;10、通信系统设备安装单位工程 验收组织总公司工程质量部组织,现场相关人员参加。 二、工程概况 本期规模2×63MV A 公用系统规模公用系统上齐项目法人生产单位 监理单位设计单位 安装工程施工单位承建工程项目范围 重庆电力建设总公司送变电分公司 1)110千伏XX变电站电气安装工程设计全部工作(包括通信、远动、保护调试,所有设备特殊试验,设备运输、卸货及与工程相关的协调工作); 2)对侧110kV华岩变电站电气部分的相关工作; 3)系统的通信、远动、保护及计量工作,调试工作。 主要工程施工时间 工程项目施工时间
主变安装2008年12月10日——1月20日主控及直流安装2008年9月5日——10月7日110kV设备安装2008年9月15日——11月22日35kV设备安装2008年9月16日——11月22日10kV设备安装2008年9月5日——10月18日无功补偿安装2008年10月15日——11月10日电缆敷设及接线2008年10月1日——1月20日电气照明2008年6月22日——9月2日防雷接地施工2008年6月20日——9月7日预试2010年4月25日——4月27日自动化通信调试2010年4月21日——5月15日 三、检查情况 工程实物检查验收情况 重庆电力建设总公司工程质量部质检组于2010年4月22日前对110kVXX 变电站新建工程包含的所有施工项目检查验收。 110kV电气一次设备安装、设备间软导线连接符合规范要求,施工工艺美观。35kV、10 kV盘柜、主控控制室屏盘安装整齐、盘间误差符合规范要求。 设备底座焊接、设备接地引下线焊接等焊接工艺符合要求,焊缝均匀美观。 所有设备试验项目齐全、试验数据合格。 电缆敷设、二次接线符合设计要求,工艺美观。 电气照明安装符合规范要求,验试验数据合格
黄山110kV变电站工程竣工验收大纲 福建省第一电力建设公司 2015年03月12日
审批:年月日 审核:年月日 年月日 年月日 编写: 年月日
一、竣工验收主要依据性文件 1、?国家电网公司十八项电网重大反事故措施(试行)?国家电网生技[2005] 400号 2、?国家电网公司十八项电网重大反事故措施?(试行)继电保护专业重点实施要求调继[2005] 222号 3、?福建省送变电工程阶段性质量监督检查大纲?(2012版) 4、?输变电工程建设标准强制性条文实施管理规程?Q/GDW248-2008 5、?福建省电力有限公司输变电建设项目文件归档要求与档案整理规范?(2010版) 6、?关于印发?国家电网公司输变电工程质量通病防治工作要求及技术措施?的通知?(基建质量…2010?19号) 7、?关于印发?国家电网公司电网建设项目档案管理办法(试行)?的通知?(国家电网办…2010?250号) 8、?福建省电力有限公司送变电工程质量检验与验收管理办法(2012年版)? 9、关于印发?福建电网继电保护新设备投产验收管理规定?的通知(闽电调规[2010]14号) 10、关于下发?福建省网220千伏及以上继电保护典型设备标准化验收卡?的通知(闽电调[2010]271号) 11、关于印发?福建省电力调度自动化系统信息采集和接入规范?的通知(调自[2008]100号) 12、关于印发?福建电网厂站调度自动化设备验收规范(试行)?的
通知(调自[2009]128号) 13、本工程设计文件(包括设计变更单)及厂家设备技术资料 二、工程参建单位 1、建设管理单位: 2、设计单位: 3、监理单位: 4、施工单位: 5、调试单位: 6、运行单位: 三、工程概况 黄山变主变SZ-31500/110.110/35kv,线变组接线,2台主变,2条线路进线(GIS),2组中性点接地电阻装置,2组SVG,35KV单母分段接线,GIS设备(充气柜),共:35KV主变进线柜2台,母联及母分各一台,馈线柜6台,站变及母设各1台,SVG柜2台,电缆出线,以及图像安防、SF6气体泄漏监控。 四、竣工验收检查组织机构 (一)验收领导小组 主要职责:黄山变工程竣工验收的组织领导,及时协调、解决竣工验收过程中存在的问题和困难以及重大技术问题的决策。 组长: 副组长: 成员:
工程质量监督检查记录1 施工单位质量行为检查检查结果 1.1 施工承包合同规范、清晰。所承担的施工项目与本单位资质相符。 1.2 项目经理与投标文件相一致,已经本企业法定代表人授权,如有变动,已经建设单位确认。项目部技术负责人、质检员和其他专业技术管理人员配备能满足施工质量管理需要,并具有相应资格及上岗证书。各类特殊操作工种(人员)的资格证书符合规定 1.3 现场各类工程试验室(或合同检测单位)资质证书与试验项目相符,试验员持证上岗 1.4 质量管理体系健全,并运行有效,能体现计划、实施、检查、处理各环节的持续改进过程: 1.4.1 (1)项目部已编制《项目管理实施 规划》;已建立项目与本工程相适应 的质量管理制度和考核评价办法,并 实施有效;质量问题台账完整、清晰、规范,管理闭环 1.4.2 (2)验收项目范围划分表的编制准确、完整,已经监理审核,总监签认。验评结论、统计方法和签证手续正 确、规范。 1.4.3 (3)建立计量管理制度和适应本工程的计量管理措施,并已切实执行。 1.4.4 (4)规范执行见证取样送检制度 1.5 有经过批准的施工组织总设计和施工技术方案,并贯彻执行: 1.5.1 (1)施工组织总设计已编制完成并经审批。专业施工组织设计已编制或已制订编制计划。施工组织设计能切实贯彻实施。
1.5.2 (2)施工技术措施或作业指导书内 容充实,可操作性强,审批手续完备。技术交底制度健全并认真实施,交底 和被交底各方签字记录规范 1.6 施工图会检记录齐全、签证有效,实施过程闭环 1.7 设计变更、技术洽商等管理制度健全,签证及时、齐全,实施过程闭环 1.8 技术档案管理制度健全,档案管理人员到位工作。 1.9 物资管理制度健全,并有效实施: 1.9.1 (1)合格供货商名录和合格分承包商名录齐全; 1.9.2 (2)原材料、成品、半成品和设备采购、保管、复试、发放制度健全,主要材料跟踪管理台账规范。 1.10 工程项目的分包制度完善,无违法分包或转包行为。分包单位资质符合规定要求。 2.技术文件和资料监督检查 序号核查内容检查结果2.1 主要施工技术资料 2.1.1 反映工程建设各责任主体的质量行为和工程建设《强制性条文》执行情况的资料 2.1.2 反映工程地基、基础、主体结构安全和使用功能的资料
变电站土建工程质量监督检查典型大纲 1 总则 1.0.1 依据《建设工程质量管理条例》、《工程质量监督工作导则》和《电力建设工程质量监督规定》,为统一电力建设工程的质量监督工作程序、方法和内容,规范工程建设各责任主体①及有关机构②的质量行为,加强电力建设工程质量管理,保证工程质量,确保电网安全,保证人民生命财产安全,保护环境,维护社会公共利益,充分发挥投资效益和社会效益,制定火电、送变电工程11个阶段性质量监督检查典型大纲。 凡接人公用电网的电力建设工程项目,包括各类投资方式的新建、扩建、改建的送变电工程,均应按上述相关典型大纲的规定进行质量监督检查。 1.0.2 《变电站土建工程质量监督检查典型大纲》(以下简称本《大纲》)适用于电力建设质量监督中心站(以下简称中心站)对220kV及以上变电站土建工程所涉各责任主体和有关机构的质量行为和建筑结构安全及使用功能的阶段性质量监督检查。110kV及以下变电站的土建工程可参照执行。 1.0.3质量监督检查以重点抽查的方法进行。检查工程建设各责任主体质量行为时,对首次和变电站土建及电气安装的两个《大纲》中内容相同重复性的条款一般只抽查一次。凡经检查符合规定、在后续工程中又未发生情况变化者,一般不再重复检查。 1.0.4 根据工程设计中采用新设备和新技术的具体情况,中心站可结合工程的实际特点,补充编制其具体的监督检查细则,也可编制对本工程监督检查的实施大纲,保证检查的针对性和全面性。 1.0.5对工程质量的首次监督检查,可参照《火电工程首次质量监督检查典型大纲》执行。 2 质量监督检查的依据 下列文件中的条款通过本《大纲》的引用而成为本《大纲》的条款。凡是注日期的引用文件,其随后的所有的修改单(不包括勘误的内容)或修订版均不适用于本《大纲》,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。 国务院令[2000]第279号《建设工程质量管理条例》 国电电源[2002]49号《电力建设安全健康与环境管理工作规定》 国电电源[2002]849号《火力发电工程施工组织设计导则》 国电网[2000]786号《输变电工程达标投产考核评定标准》 国家电源[2002]896号《电力建设工程施工技术管理导则》 国家建设行政主管部门和国务院有关专业部门颁发的建设工程技术、质量、安全、卫 ①工程建设各责任主体:指参与工程建设的建设、勘察、设计、施工、调试、监理及生产运行等单位 ②有关机构:指工程施工过程中参与试验、检测工作的各类试验室。 生及环境保护等方面的文件
