教你快速的读懂钢筋配筋图
（本资料素材和资料部分来自网络，仅供参考。请预览后才下载，期待您的好评与关注！）
平法钢筋下料计算 平法制图的钢筋工程下料及算量 一、梁（不完整，待以后补充完整）： 1.焊接按绑扎计算长度，预算时不另行计算焊接费用，机械连接费用由双方协议确定。 2.φ＞12时，8米一个搭接，φ≤12时，12米一个搭接。 3.梁端加密区（Ⅱ级）长度=1.5hb 。 hb——梁高 4.绑扎搭接区内箍筋应加密，机械连接没有箍筋加密要求。 5.定额计算时只分φ10以内和φ10以外两类计费。 6.根据最新的03G101图集规定，支座负筋伸向梁中的长度第一皮和第二皮均按1/3较大跨长度值取用（原图集中规定为支座负筋伸向梁中的长度第一皮按1/3较大跨长度值，第二皮均按1/4较大跨长度值取用）. 二、板： 板筋主要有： 1）受力筋（单向、双向、单层、双层）； 2）支座负筋； 3）分布筋； 4）附加钢筋（角部的附加放射筋，洞口附加钢筋） 5）支撑钢筋（双层钢筋时支撑上下层） 1．受力筋： 底筋长度L=净长+左支座max {b/2、5d}+右支座max {b/2、5d}+两
端弯钩（如果是Ⅰ级钢筋）； 面筋长度L=净长+2 la（两端均为端支座） b——支座宽，d——钢筋直径。 根数=（净长-扣减值）/布筋间距+1 2.支座负筋及分布筋： 负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】 负筋根数=布筋范围/布筋间距+1； 分布筋长度：有3种计算方法： 1）和负筋搭接计算（采用150搭接长度或250最小锚固长度和300最小搭接长度，任取一种）； 2）按轴线长度计算； 3）按负筋布置范围长度计算。 以上三种方法都可以，但首选第一种方法。 3.附加钢筋（角部的附加放射筋，洞口附加钢筋）及支撑钢筋（双层钢筋时支撑上下层）： 附加钢筋长度=设计标示长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】 （注：角部放射筋长度有时长度是从角部向两边逐步递减的）支撑钢筋是为了保证双层筋的上层钢筋位置的措施钢筋（码凳），一般情况下是每间距1米布置一根，规格为比板筋大一个规格，长度为该跨净跨长度，支撑腿长度为板厚减保护层的两倍腿间距为1
问：在实际工程中，经常看到框架梁的悬挑端要进行众多内容的原位标注，这里面有哪些道理？在梁的悬挑端上要进行哪些原位标注？ 答：框架梁的“悬挑端”与一般的“跨”不同，也可以说它是特殊的“跨”，因为“悬挑端”的力学特征和工程做法与框架梁内部各跨截然不同。所以，在设计图纸时，要保证在“悬挑端”有足够信息的原位标注。在使用我们的“平法钢筋自动计算软件”时，也要在“悬挑端”做好原位标注。 需要注意的具体事项如下： 1、在悬挑端的“上部跨中”的位置进行上部纵筋的原位标注。因为悬挑端的上部纵筋是“全跨贯通”的，所以原位标注在“上部跨中”是应该的。 2、在悬挑端进行下部钢筋的原位标注。悬挑端的下部钢筋为受压钢筋，它只需要较小的配筋就可以了，不同于框架梁第一跨的下部纵筋（受拉钢筋）。换句话说，框架梁第一跨的下部纵筋不伸到悬挑端内，而伸到端部框架柱外侧然后拐15d的直钩。 3、在悬挑端进行箍筋的原位标注。悬挑端的箍筋不同于框架梁集中标注的箍筋。因为框架梁集中标注的箍筋一般都有“加密区和非加密区”的设置，例如：采用φ8@100/200(2) 这种格式。而悬挑端的箍筋一般没有“加密区和非加密区”的区别，只有一种间距，例如：采用φ8@200(2) 这种格式。 4、在悬挑端进行梁截面尺寸的原位标注。悬挑端一般为“变截面”构造，例如，梁根截面高度为700，而梁端截面高度为500，设梁宽300，则其截面尺寸的原位标注为：300*700/500。在软件操作中，则把它标注在原位标注的“截面尺寸”一栏中。 问：陈教授，我有个问题 多肢箍时，外箍是包住梁主筋，内箍包住几跟钢筋呢？比如梁主筋为5根，我的内箍应该怎么箍法？ 谢谢回答~ 答：我的观点是： 1、梁的主筋（不论是上部纵筋还是下部纵筋），都应该在梁宽范围内（具体说是应该在外箍宽度的范围内）均匀分布。 2、采用“大箍套小箍”方式的梁内箍的每个垂直肢（不论是双肢箍还是单肢箍的垂直肢），都应该在梁宽范围内对称分布。 3、根据上述原则，当“梁主筋为5根”时，梁内箍应该箍住第2、4两根梁主筋。 再问：谢谢您，还想问的是，如果梁上下钢筋根数不一样，比如上部5根下部六根 这时，应该遵循什么原则？ 答：再补充一下“梁上下钢筋根数不一样，比如上部5根、下部6根”的问题： 6、最近和施工经验丰富的工程技术人员讨论了这个问题，他介绍了他们在工程施工中的习惯做法： 把梁的6根下部纵筋按间距均匀来布置。梁的5根上部纵筋的第2根和第4根与梁下部纵筋的第2根和第5根分别上下对齐
《新平法识图与钢筋计算》第一版勘误表 练习题答案
第二章 第五节 一、单选题 1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ） A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250 B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250 C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500 D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高250 2、架立钢筋同支座负筋的搭接长度为：（ C ） A、15d B、12d C、150 D、250 3、一级抗震框架梁箍筋加密区判断条件是（ B ） A、1.5Hb（梁高）、500mm取大值 B、2Hb（梁高）、500mm取大值 C、1200mm D、1500mm 4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（B ） A、1/5Ln+锚固 B、1/4Ln+锚固 C、1/3Ln+锚固 D、其他值 5、当图纸标有：JZL1（2A）表示？（ A ） A、1号井字梁，两跨一端带悬挑 B、1号井字梁，两跨两端带悬挑 C、1号剪支梁，两跨一端带悬挑B、1号剪支梁，两跨两端带悬挑 6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ） A、15d B、12d C、梁高-保护层 D、梁高-保护层х2 7、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ） A、当梁高≤350时为6mm，梁高＞350mm时为8mm B、当梁高≤450时为6mm，梁高＞450mm时为8mm
1 平法识图与钢筋计算 本章在这里主要介绍平法识图概述、钢筋计算的主要内容和需要注意的问题，以便为后面各章具体的技术内容讲述奠定基础。 1.1 平法识图概述 1.1.1 平法及其产生 1）什么是平法 “平法”系指混凝土结构施工图平面整体表示方法，简称平法。它是我国目前现行的具体工程结构施工图设计的主要方法。为简化起见下面统以“平法”进行表述。 “平法”其表达形式概括起来，就是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。 2）平法的产生 平法的创始人是山东大学陈青来教授，在创立平法的时候，他在山东省建筑设计院从事结构设计工作。当时正值改革开放初期，设计任务非常繁重，为了加快结构设计的速度，简化结构设计的过程，他吸收了国外的经验，结合中国建筑界的具体实践，创立了平法。 3）平法的重要意义和作用
（1）“平法”是我国对混凝土结构施工图设计表示方法所进行的一项重大改革，它是国家科委和建设部列为国家级科技成果重点推广项目。它的推广及应用，具有其重要意义与作用： （2）“平法”它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。由于它把构件尺寸和配筋直接表达在各类构件的结构平面布置图上，使其结构施工图的数量大大减少，这不但减少了绘图的工作量，而且，结构设计的后期计算，如每根钢筋形状和尺寸的具体计算、工程钢筋表的绘制等，也都免去而不作了。这样，它不仅精简了混凝土结构施工图的设计（绘图）的程序，极大地的解放了结构设计师的繁重劳动，加快了结构设计的步伐，在一定程度上提高了结构设计的质量。 （3）平法实施以后，对施工企业来讲，首先是施工人员到工地携带的图纸少了，并且还减少了结构施工图的阅读时间。因此，“平法”制图规则不仅是结构设计师者完成柱、墙、梁平法施工图的设计依据，而且也是施工、监理人员准确理解和实施平法结构施工图的依据。 1.1.2 平法图集与其他标准图集的区别 （1）一般标准图集所含的内容 我们以往使用的一般标准图集，都是“构件类”标准图集，例如预制混凝土板图集、预制混凝土拱形屋架图集等，该类图集对每一个具体的构件，除标明了其工程的做法外，还给出了明确的工程量，如混凝土体积、各种钢筋的用量及预埋铁件的用量等。
钢筋平法计算手册 第一章钢筋计算相关知识 一、“平法”基本原理 “平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成： 基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。 1、层次性：基础→柱、墙→梁→板，均为完整的子系统； 2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联； 3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。 二、“平法”应用原理 1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计； 2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分； 3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。 三、钢筋计算原理 我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。如（图1） （图1） 四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002
注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002
注： 1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级； 2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所
平法钢筋下料计算图 例
平法钢筋下料计算 平法制图的钢筋工程下料及算量 一、梁（不完整，待以后补充完整）： 1.焊接按绑扎计算长度，预算时不另行计算焊接费用，机械连接费用由双方协议确定。 2.φ＞12时，8米一个搭接，φ≤12时，12米一个搭接。 3.梁端加密区（Ⅱ级）长度=1.5hb 。 hb——梁高 4.绑扎搭接区内箍筋应加密，机械连接没有箍筋加密要求。 5.定额计算时只分φ10以内和φ10以外两类计费。 6.根据最新的03G101图集规定，支座负筋伸向梁中的长度第一皮和第二皮均按1/3较大跨长度值取用（原图集中规定为支座负筋伸向梁中的长度第一皮按1/3较大跨长度值，第二皮均按1/4较大跨长度值取用）. 二、板： 板筋主要有： 1）受力筋（单向、双向、单层、双层）； 2）支座负筋； 3）分布筋； 4）附加钢筋（角部的附加放射筋，洞口附加钢筋） 5）支撑钢筋（双层钢筋时支撑上下层） 1．受力筋：
底筋长度L=净长+左支座max {b/2、5d}+右支座max {b/2、5d}+两端弯钩（如果是Ⅰ级钢筋）； 面筋长度L=净长+2 la（两端均为端支座） b——支座宽，d——钢筋直径。 根数=（净长-扣减值）/布筋间距+1 2.支座负筋及分布筋： 负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】 负筋根数=布筋范围/布筋间距+1； 分布筋长度：有3种计算方法： 1）和负筋搭接计算（采用150搭接长度或250最小锚固长度和300最小搭接长度，任取一种）； 2）按轴线长度计算； 3）按负筋布置范围长度计算。 以上三种方法都可以，但首选第一种方法。 3.附加钢筋（角部的附加放射筋，洞口附加钢筋）及支撑钢筋（双层钢筋时支撑上下层）： 附加钢筋长度=设计标示长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】 （注：角部放射筋长度有时长度是从角部向两边逐步递减的）支撑钢筋是为了保证双层筋的上层钢筋位置的措施钢筋（码凳），一般情况下是每间距1米布置一根，规格为比板筋大一个规
Xxxxxxxxx 教案本 学年 xxxxxxxxxxxx 第 x 学期课程平法识图与钢筋算量 教材平法识图与钢筋算量 班级 xxxxxxxx 专业 xxxxx 总计划课时 72 本学期计划课时 72 教学系（部） xxxxxxxxx 教研室 xxxxxxx 任课教师 xxxxxxxxxxxxx
本节课讲授内容：任务1 基本知识建筑施工图的组成与识读 一、引入新课 施工图定义：表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料作法以及设备、施工等要求的图样。 一套完整的施工图一般包括建筑施工图、结构施工图、给排水、采暖通风施工图及电气施工图等专业图纸，也可将给排水、采暖通风和电气施工图合在一起统称设备施工图。 二、讲解 建筑施工图：主要用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等。基本图纸有施工图首页、总平面图、平面图、立面图、剖面图和 详图。 结构施工图：是关于承重构件的布置，使用的材料，形状，大小，及内部构造的工程图样，是承重构件以及其他受力构件施工的依据。基本图纸有结构平面布置图和各构件的构件详 图（如基础、梁、板、柱、楼梯的详图）等。 设备施工图：主要表示各种设备、管道和线路的布置、走向以及安装施工要求等。设备施工图又分为给水排水施工图(水施)、供暖施工图(暖施)、通风与空调施工图(通施)、电气施 工图(电施)等。 上课 日期 年月日周次节次本课程已完成 0学时，本次教学为本学期的第 1次教学 目标 教学 重点 教学 难点
教学内容与教学过程设计 注 释 三、布置作业 每人翻阅整套建筑施工图。 上课 日期 年月日周次节次本课程已完成 1学时，本次教学为本学期的第 2次教学 目标 任务2 基本知识 教学 重点 结构施工图的组成与识读
平法识图与钢筋翻样 实训任务书 班级学号： 学生姓名： 选题组号： 指导老师： 完成日期：批改成绩：
平法识图与钢筋翻样课程实训任务书 一、实训目的 1、了解钢筋混凝土框架结构、框架剪力墙结构的受力特点，明确各类构件（梁、板、柱、基础、剪力墙等）的配筋种类及作用； 2、明确各类构件的一般构造要求及抗震构造要求； 3、熟悉《混凝土结构施工图平面整体表示法制图规则和构造详图》11G101-1、11G101-2、11G101-3系列图集与《混凝土结构施工钢筋排布规则与构造详图》12G901-1、12G901-2、12G901-3系列图集的内容，从而学会自己查阅和使用标准图集； 4、掌握结构施工图的识读知识、方法、及识读要点，能结合图集读懂一套完整的结构施工图纸。 二、实训资料 给定一套框架剪力墙结构施工图，其中梁、板、柱、基础、剪力墙等构件均为平面整体表示方法。具体详见附图---建筑学院建筑工程技术实训中心—实体建筑模型结构施工图。 三、实训内容 1、结合图集读懂一套完整的框架结构平法施工图，掌握结构施工图的识读知识、方法及识读要点； 2、计算部分指定构件（梁、板、柱等）的钢筋下料长度，并将计算结果汇总在附表----钢筋配料单中。 3、要求完成下列构件的钢筋计算： 1）计算二层梁平面图（结施G05）中梁构件中各类钢筋长度，具体的任务分配见下表;
2) 计算柱平面布置图（结施G02）中柱构件中各类钢筋长度，具体的任务分配见下表； 3）计算二层结构平面图（结施G04）中板构件中各类钢筋的长度，具体的任务分配见下表； 各组任务分配表 选题组号图号具体任务 1 结施G05 梁构件：KL1、L1中各类钢筋翻样结施G0 2 柱构件：KZ1中各类钢筋翻样 结施G04 板构件：B1中各类钢筋翻样 2 结施G05 梁构件：KL2、KL9中各类钢筋翻样结施G02 柱构件：KZ2中各类钢筋翻样 结施G04 板构件：B2中各类钢筋翻样 3 结施G05 梁构件：KL3、KL10a中各类钢筋翻样结施G02 柱构件：KZ3中各类钢筋翻样 结施G04 板构件：B3中各类钢筋翻样 4 结施G0 5 梁构件：KL4、KL4a中各类钢筋翻样结施G02 柱构件：KZ4中各类钢筋翻样 结施G04 板构件：B4中各类钢筋翻样 5 结施G05 梁构件：KL5、KL11中各类钢筋翻样结施G02 柱构件：KZ5中各类钢筋翻样 结施G04 板构件：B5中各类钢筋翻样 6 结施G05 梁构件：KL6、KL13中各类钢筋翻样结施G02 柱构件：KZ6中各类钢筋翻样 结施G04 板构件：B6中各类钢筋翻样 7 结施G05 梁构件：KL7、L6中各类钢筋翻样结施G02 柱构件：KZ7中各类钢筋翻样 结施G04 板构件：B7中各类钢筋翻样 8 结施G05 梁构件：KL8、L2中各类钢筋翻样结施G02 柱构件：KZ8中各类钢筋翻样
钢筋下料计算的步骤以及方法 手工计算钢筋的步骤以及方法： 首先要说明的一点是，我们平时所说的钢筋预算和实际的钢筋下料是不一样的。我们所说的钢筋预算就是按照建筑的规范或标准平法图集的要求计算出来的钢筋。而下料还要考虑很多施工现场的要求，例如我们的钢筋断点的位臵在实际的施工中是有规定的，必须断在跨中 1/3的范围内，构件交错的地方要注意钢筋的避让等。 在我们拿到结构图纸后，首先分析此建筑是什么结构形式、大致有哪些构件、基础是什么类型。然后我们一般剪力墙按照从下向上的顺序，也就是施工的先后顺序进行计算。 （一）基础： 这里介绍几中常见的基础。 1、独立基础：框架结构中用的较多，在计算钢筋中要注意的就是底板受力钢筋的长度，可取边长或宽度的0.9倍，并交错布臵； 2、筏板基础：一般用于剪力墙结构，我们可以仔细学习一下04G101-3中的内容，例如对于下沉子筏板中的钢筋中的钢筋应伸出板边LA（最小锚固长度）等方面一些具体要求。 3、条形基础：一般用于砖混结构。 （二）上部构件： 1、柱：柱钢筋比较简单，只有纵筋和箍筋。纵筋要注意底层的基础插筋问题，顶层柱纵筋对于边柱、中柱、角柱的锚固长度的区别可以参见（03G101）；箍筋要注意加密区长度的取值问题：底层柱根加密>=Hn/3，柱上部加密长度>=Hn/6、>=500取大值，还要注意柱搭接范围内应该加密。（其中，Hn是指所在楼层的柱净高） 2、梁：梁钢筋应按照03G101进行计算。梁有上部通长筋、支座负筋（一排1/3Ln，二排1/4Ln，Ln是左右两跨较大值），底筋一般按照每跨分别向两边支座伸入锚固长度的情况进行计算的。 3、剪力墙：剪力墙中的构件一定要计算完全。其中包括：墙体分布钢筋（有水平钢筋和纵
第九章 梁钢筋下料计算 钢筋混凝土平法看图钢筋构造与下料入门（续20） □唐才均 ●技术讲座 （上接2010年第5期第45页） 1.引言 梁构件有楼层框架梁KL 、屋面框架梁WKL 、楼层框支梁KZL 、楼层梁L 、屋面梁WL 、悬臂梁XL 、井字梁JZL 等。 梁钢筋计算的项目有上部通长钢筋、上部非通长钢筋（上一排、二排、三排）、上部架立钢筋，下部通长钢筋、下部非通长钢筋、下部二排不伸入支座钢筋，梁侧构造钢筋（俗称“腰筋”）、梁侧抗扭构造钢筋，还有梁箍 筋，梁拉筋，集中力作用附加箍筋，集中力作用附加吊筋，纵向钢筋绑扎连接区域附加箍筋，梁竖向加腋的构造钢筋和构造箍筋，梁柱截面偏心过大时，梁水平加腋的构造钢筋。 梁支座两侧梁高不一，梁顶有高差、梁底有高差、梁顶和梁底均有高差；梁支座两侧梁宽不一，左宽右窄平一面、左窄右宽平一面、左右宽窄两面均不平。或虽然梁支座两侧梁截面宽度未变，但是梁支座两侧梁同排钢筋根数不同，也需要专门处理。 梁上部通长钢筋，预算时一般可不考虑接头位置，也不考虑弯弧的实际长度，则钢筋总长为钢筋连接后的水平投影长度+［（钢筋连接后的水平投影长度/钢筋定尺长度）向上取整-1］+2×15d 。 梁上部通长钢筋，下料时必须考虑接头位置，也应当考虑弯弧的实际长度。当上部通长钢筋等直径（集中标注的直径与原位标注的直径相同）时，钢筋在梁跨中1/3区域的任意位置交叉连接。 当梁上部通长钢筋不等直径（ 集中标注 44
的直径与原位标注的直径不同）时，支座上部非通长钢筋（俗称负筋）在距支座1/3梁跨处两次连接，100％接头面积百分率，l l E＝1.6l aE (l l＝1.6l a)，接头区域箍筋应当加密。 当箍筋肢数多于上部通长钢筋根数时，尚配置有上部架立钢筋，此时架立钢筋与支座上部非通长钢筋连接150mm，如果架立钢筋是光面钢筋，需要设置180°弯钩。 梁下部钢筋，宜在支座区域连续通过，也可在支座内锚固。 下料时必须考虑接头位置，也应当考虑弯弧的实际长度。当上部通长钢筋等直径（集中标注的直径与原位标注的直径相同）时，钢筋在梁跨中1/3区域的任意位置交叉连接。 2.楼层抗震框架梁KL钢筋的计算 （1）抗震框架梁KL直线锚固计算 当楼层抗震框架梁KL的柱边长满足直线锚固条件时，梁锚入端柱内的长度取值为max﹛l aE，(0.5h c+5d)﹜（图1）。此时，上下部通长钢筋的总长度为框架总长度-左右两个 端柱的h c+max﹛l aE，(0.5h c 左 +5d)﹜+max﹛l aE， (0.5h c 右 +5d)﹜＋接头长度。 （2）抗震框架梁KL弯锚计算 当楼层抗震框架梁KL的柱边长不满足直线锚固条件时，梁锚入端柱内的长度取值不应小于0.4l aE+15d（图2）。 （待续） （唐才均：中天建设集团有限公司 ）45
钢筋下料计算不难一点就会 梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸 180度弯勾=6.25d 90度弯勾＝3.5d 45度弯勾＝4.9d 再咸去度量差：３０度时取0.3d＼ 45度0.5d＼６０度1d＼９０度２d＼ 135度３d 如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B 了 箍筋的长度：外包长度+弯勾长度-6d 弯勾长度6加100\8加120\10加140 箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1 矩形箍筋下料长度计算公式 箍筋下料长度=箍筋周长+箍筋调整值（表1） 式中箍筋周长=2（外包宽度+外包长度）； 外包宽度=b-2c+2d； 外包长度=h-2c+2d； b×h=构件横截面宽×高； c——纵向钢筋的保护层厚度； d——箍筋直径。 箍筋调整值见表1。 2．计算实例 某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。 解：外包宽度= b-2c+2d =250-2×25+2×6=212（mm） 外包长度=h-2c+2d =500-22×25+2×6=462（mm） 箍筋下料长度=箍筋周长+箍筋调整值 =2（外包宽度+外包长度）+110（调整值） =2（212+462）+110=1458（mm） ≈1460（mm）（抗震箍） 错误计算方法1： 箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值） =1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm） 梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26.5d的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。 譬如，当次梁的4面保护层均为25mm时， 箍筋直径为圆8，我们有：箍筋总长＝2b+2h+12mm； 箍筋直径为圆10，我们有：箍筋总长＝2b+2h+65mm； 箍筋直径为圆12，我们有：箍筋总长＝2b+2h+118mm； 箍筋直径为圆14，我们有：箍筋总长＝2b+2h+171mm。 譬如，当主梁支座顶面保护层为55mm，其余3面保护层为25mm时， 箍筋直径为圆8，我们有：箍筋总长＝2b+2h－48mm； 箍筋直径为圆10，我们有：箍筋总长＝2b+2h+5mm； 箍筋直径为圆12，我们有：箍筋总长＝2b+2h+58mm； 箍筋直径为圆14，我们有：箍筋总长＝2b+2h+111mm。 譬如，当柱的保护层为30mm时， 箍筋直径为圆8，我们有：箍筋总长＝2b+2h－28mm； 箍筋直径为圆10，我们有：箍筋总长＝2b+2h+25mm； 箍筋直径为圆12，我们有：箍筋总长＝2b+2h+78mm； 箍筋直径为圆14，我们有：箍筋总长＝2b+2h+131mm。 钢筋配料单

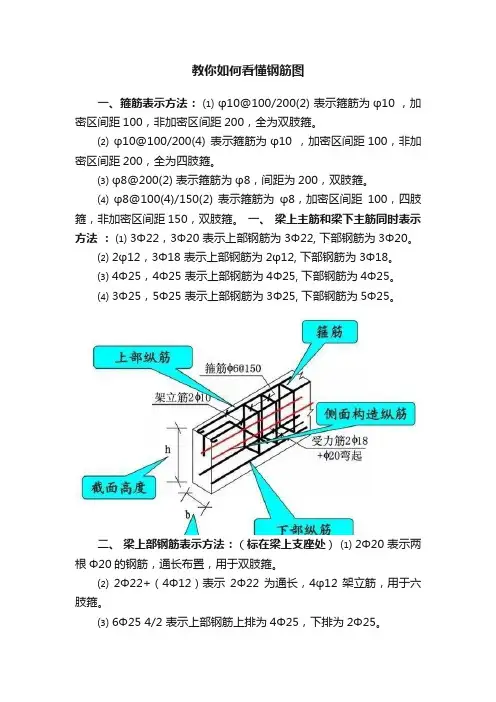

一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700表示框架梁7，有三跨，断面宽300，高700。 Y500×250表示梁下加腋，宽500，高250。 N4Φ18 表示梁腰中抗扭钢筋。
第三章剪力墙钢筋计算 在计算剪力墙钢筋时，需要考虑以下几个问题：（图18） 1、剪力墙需要计算哪些钢筋？ 剪力墙主要有墙身、墙柱、墙梁、洞口四大部分构成，其中墙身钢筋包括水平筋、垂直筋、拉筋和洞口加强筋；墙柱包括暗柱和端柱两种类型，其钢筋主要有纵筋和箍筋；墙梁包括暗梁和连梁两种类型，其钢筋主要有纵筋和箍筋。 2、计算剪力墙墙身钢筋需要考虑以下几个因素：基础型式、中间层和顶层构造；墙柱、墙梁对墙身钢筋的影响。 （图18） 一、墙身竖向筋计算
（图19）（图20） （图21）（图22）
（图26） 二、墙身水平筋计算 （图27） 三、墙身拉筋计算
（图28） （图29） （图30） 四、暗柱钢筋计算 剪力墙墙柱包括约束边缘暗柱YAZ 、约束边缘端柱YDZ 、约束边缘翼墙柱YYZ 、约束边缘转角柱YJZ 、构造边缘暗柱GAZ 、构造边缘端柱GDZ 、构造边缘翼墙柱GYZ 、构造边缘转角柱GJZ （GB50010-2002P195、196、03G101-1P18、49、50）、非边缘暗柱AZ 和扶壁柱FBZ 共十类，在计算钢筋工程量时，只需要考虑为端柱和暗柱即可。 1、纵筋计算（03G101-1P12、18、49、50） 由于剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁三类构件构成，因此暗柱纵向钢筋构造同墙身竖向筋。（03G101-1P48）。 （图31）
五、端柱钢筋计算 通常情况下端柱、小墙肢(截面高度不大于截面厚度3倍的矩形截面独立墙肢)的竖向钢筋与箍筋构造与框架柱相同，其中抗震竖向钢筋构造详见03G101－1P36至P38页，箍筋构造详见P40；非抗震竖向箍筋构造详见03G101－1P42至P44页，箍筋构造详见P45页。（03G101-1P48） 六、剪力墙端为暗柱钢筋计算 （图32）（图33）
平法识图与钢筋计算试卷A 一、单项选择题(每题2分，共30分) 1. 下列选项中，属于框支梁编号的为（） A.KL01（2A） B.WKL01(2B) C.KZL01(3) D.JZL01（2A） 2. 下列选项中，属于屋面框架梁编号的为（） A.XL01（2A） B.KL01(2B) C.WKL01(3) D.KZL01（2A） 3. 钢筋强度等级HPB300中，H、P、B分别代表（）。 A、热轧、带肋、钢筋 B、热轧、光滑、钢筋 C、冷轧、带肋、钢筋 D、冷轧、光滑、钢筋 4. 下列选项中，属于剪力墙上柱的代号为（） A、KZZ B、XZ C、LZ D、QZ 5. 下列选项中，属于约束边缘转角墙柱代号的为（）。 A、YYZ B、YDZ C、YBZ D、YJZ 6.下列选项中，属于基础主梁的编号为（） A.JLL01（2B） B.JL01（1A） C.JCL01（1B） D.JZL01（2A） 7. 楼板开间为3.6m，进深为4.2m，下列选项中不能作为这块板负筋长度值的为（）。 A、800mm B、900mm C、1000mm D、1100mm 8. 下列选项中，属于地下室外墙代号的为（）。 A、ISQ B、DWQ C、OSQ D、TBQ 9. 室内剪力墙顶层竖向钢筋与下一层竖向钢筋不全在同一平面机械连接，相邻两节点的间距为（）。 A、300mm B、400mm C、500mm D、600mm 10.下列选项中，属于悬挑板代号的为（）。 A、LB B、WB C、XB D、ZSB 11. 下列选项中，属于构造边缘端柱代号的为（）。 A、GAZ B、GBZ C、GDZ D、GJZ 12. 下列选项中，属于约束边缘暗柱代号的为（）。 A、YAZ B、YBZ C、YDZ D、YYZ 13. 下列选项中的楼梯，其楼梯板是由踏步板、低端平板和高端平板组成的为（）。 A、AT B、BT C、CT D、DT 14. 下列选项中，不属于桩基础编号的有（）。 A、CT J01 B、CT P01 C、CTL01 D、CTZ01 15. 下列选项中，属于阶形普通独立基础代号的为（） A.DJ P B.DJ J C.BJ J D.BJ J
(内部资料) 中建二局二公司深圳分公司 二OO四年一月 前言 ?建筑结构施工图平面整体表示设计方法（简称平法）是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造祥图相配合，即构成一套新型完整的结构设计。平法的推广应用是我国结构施工图表示方法的一次重大改革。 ?平法自推广以来，先后推出96G101、00G101、03G101-1共三套图集，目前最新出版的是03G101-1，此图集从2003年2月15日起执行。 ?新版未来钢筋翻样软件在继承以往00G101计算规则的基础上，又增加了03G101-1图集中的内容，该软件以图形标注录入钢筋数据的方式将梁、柱、剪力墙直观地表示出来，其中相关参 数还可以进行修改以满足特殊要求。本培训教材是依照03G101-1 的计算规则，分别对梁、柱、剪力墙的配筋进行手工计算，使 用户在了解03G101-1规则的同时，可以直接与软件计算结果进行校对。
平法梁配筋计算 ●梁的平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。 ●集中标注包括梁编号、梁截面尺寸、箍筋、通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差（该项为选注）。 ●原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。 集中标注表示：框架梁KL1 ，3跨，一端有悬挑,截面为300*600；箍筋为I级钢筋，直径8，加密区间距为100，非加密区间距为200 ，均为两肢箍；上部通长筋为2根直径22的二级钢； 原位标注表示：支座1上部纵筋为4根直径22的二级钢，支座2两边上部纵筋为6根直径22的二级钢分两排，上一排为4根，下一排为2根；第一跨跨距3600，下部纵筋为3根直径18的二级钢，全部伸入支座，；第二跨跨距5800，下部纵筋为4根直径18的二级钢，全部伸入支座；以后类推。 梁平法表示图 梁配筋图如下：
钢筋符号2011-03-23 22:06 一、箍筋表示方法： ? φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ? φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ? φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ? φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ? 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ? 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ? 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ? 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ? 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ? 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ? 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ? 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ? G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ? G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ? N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ? N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ? 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ? 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ? 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ? 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，
钢筋算量的基本方法 一、框架梁钢筋各种钢筋的计算公式： （一）、首跨钢筋的计算 1、上部贯通筋 上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值 2、端支座负筋 端支座负筋长度：第一排为Ln/3＋端支座锚固值； 第二排为Ln/4＋端支座锚固值 3、下部钢筋 下部钢筋长度＝净跨长＋左右支座锚固值 注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现 03G101-1中关于支座锚固的判断呢？ 现在我们来总结一下以上三类钢筋的支座锚固判断问题： 支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。 钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。 钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d } 4、腰筋 构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋 5、拉筋 拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d
拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。 6、箍筋 箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。（如下图所示） 7、吊筋 吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60° ≤800mm 夹角=45°
钢筋平法计算手册 第二章框架柱钢筋计算 一、“平法”柱的标注方法 现行柱钢筋“平法”设计的表达方式有列表注写方式、截面注写方式两种。 二、基础插筋的计算 （图2）（图3） （图4）（图5） 弯钩长度a的取值表： 三、柱根的判断（03G101－1P41、GB50010-2002 P178） 底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面；柱根加密区长度应取不小于该层柱净高的1/3；有刚性地面时，除柱端箍筋加密区外，尚应在刚性地面上、下各500mm的高度范围内加密箍筋。（图6）
（图6） 注： 1、柱根：有地下室时的柱根指的是基础顶面或基础梁顶面和首层楼面位置，无地下室无基础梁时指的是基础顶面，无地下室有基础梁时指的是基础梁顶面； 2、底层柱：有地下室时的底层柱指的是相邻基础层和首层，无地下室无基础梁时指的是从基础顶面至首层顶板，无地下室有基础梁时指的是基础梁顶面至首层顶板； 3、底层柱净高：有地下室时的底层柱净高指的是：基础顶面或基础梁顶面至相邻基础层的顶板梁下皮的高度和首层楼面到顶板梁下皮的高度，无地下室无基础梁时的底层柱净高指的是：从基础顶面至首层顶板梁下皮的高度，无地下室有基础梁时的底层柱净高指的是基础梁顶面至首层顶板梁下皮的高度。 四、地下室纵筋计算 五、首层纵筋计算
（图7） 六、中间层纵筋计算 七、顶层纵筋计算 （图8） （图9）
第三章剪力墙钢筋计算 在计算剪力墙钢筋时，需要考虑以下几个问题：（图18） 1、剪力墙需要计算哪些钢筋？ 剪力墙主要有墙身、墙柱、墙梁、洞口四大部分构成，其中墙身钢筋包括水平筋、垂直筋、拉筋和洞口加强筋；墙柱包括暗柱和端柱两种类型，其钢筋主要有纵筋和箍筋；墙梁包括暗梁和连梁两种类型，其钢筋主要有纵筋和箍筋。 2、计算剪力墙墙身钢筋需要考虑以下几个因素：基础型式、中间层和顶层构造；墙柱、墙梁对墙身钢筋的影响。 （图18）一、墙身竖向筋计算 （图19）（图20） （图21）（图22）

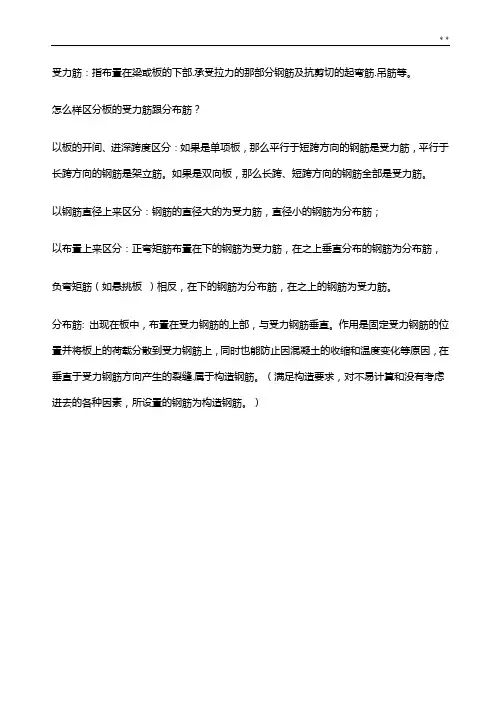

快速读懂钢筋配筋图的方法 想懂钢筋吗教你如何快速的读懂钢筋配筋图 钢筋很简单的，就是那么几个东西，多多看看观察哈，未完待续，做完再给大家看接下来的！大家参考参考哈受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。 怎么样区分板的受力筋跟分布筋？ 以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行 于长跨方向的钢筋是架立筋。如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。 以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋； 以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋， 负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。 分布筋: 出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。作用是固定受力钢筋的 位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原 因，在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。（满足构造要求，对不易计算和没 有考虑进去的各种因素，所设置的钢筋为构造钢筋。）

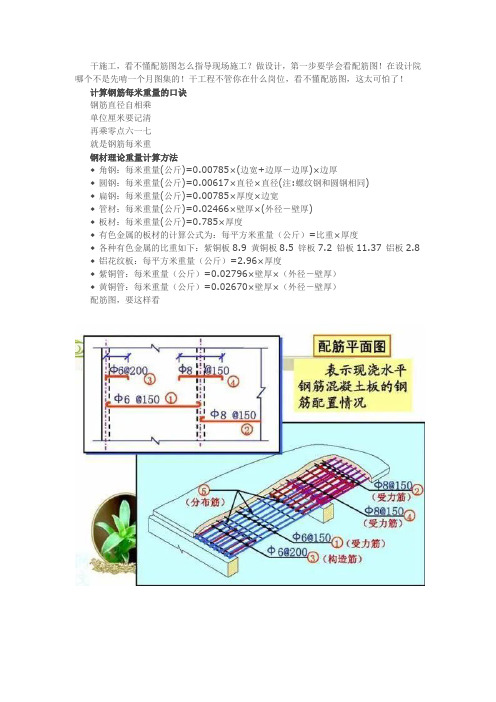

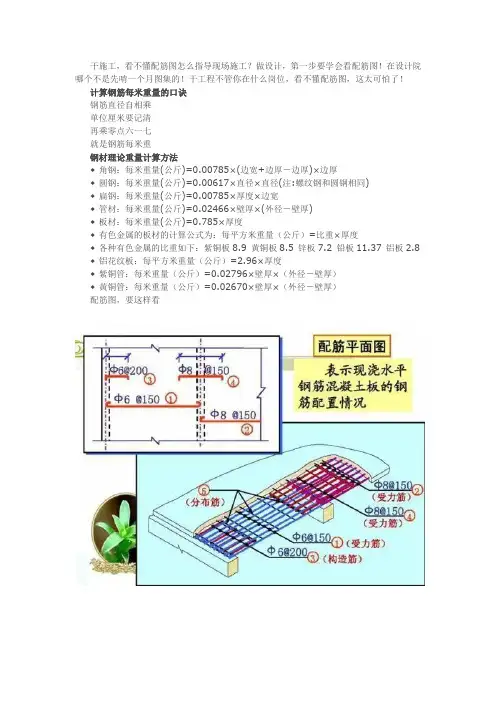

图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋 箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。
架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。架立钢筋的直径与
平法单项选择题 1.梁平面注写包括集中标注与原位标注，施工时，以( )取值优先。 A. 集中标注 B. 原位标注 C.平面标注 D.截面标注 2.当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震设计中的各类梁采用不同的箍筋间距及肢数时，用“/”将其分开。注写时，在“/”前后分别注定( ) 的箍筋、间距及肢数。 A. 梁支座端部/梁跨中部分 B. 梁跨中部分 C. 梁支座端部 D. 梁跨中部分/梁支座端 部 3.构件代号“GAZ”代表的意思是（） A.边缘暗柱 B.约束边缘暗柱 C.非边缘暗柱 D.构造边缘暗柱 4.梁平法中标注的KL L1（2A）表示（）。 A 1号框架梁，两跨一端带悬挑 B 1号框架梁，两跨两端带悬挑 C 1号框架梁，两跨一端带悬挑 D 1号框架梁，两跨两端带悬挑 5.梁平法中标注KL7（3）300*700 Y500*250表示（）。 A 7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250 B 7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250 C 7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500 D 7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高250 6.板块编号XB表示（）。 A 现浇板 B 悬挑板 C 延伸悬挑板 D 屋面现浇板 7.当梁上部纵筋多余一排时，用( )符号将各排钢筋自上而下分开 A、/ B、； C、* D、+ 8.梁中同排纵筋直径有两种时，用( )符号将两种纵筋相连，注写时将角部纵筋写在前面 A、/ B、； C、* D、+ 9.框架梁平法施工图中集中标注内容的选注值为( )。 A．梁编号 B．梁截面尺寸 C．梁箍筋 D．梁顶面标高高差 10.下列关于梁、柱平法施工图制图规则的论述中正确的是( )。 A．梁采用平面注写方式时，集中标注取值优先。 B．梁原位标注的支座上部纵筋是指该部位不含通长筋在内的所有纵筋。 C．梁集中标注中受扭钢筋用G打头表示。 D．梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成。
