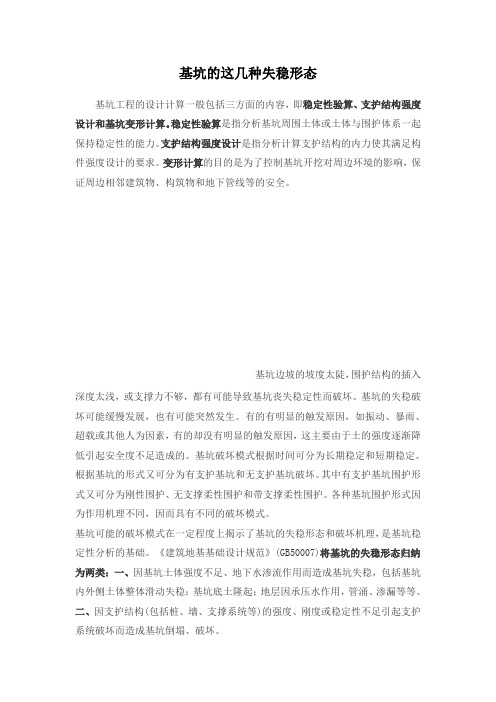

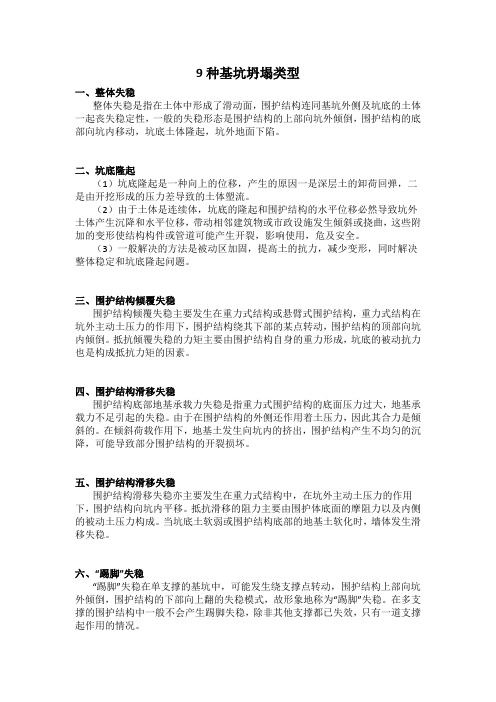

基坑的几种失稳形态
基坑工程的设计计算一般包括三方面的内容，即稳定性验算、支护结构强度设计和基坑变形计算。
稳定性验算是指分析基坑周围土体或土体与围护体系一起保持稳定性的能力。
支护结构强度设计是指分析计算支护结构的内力使其满足构件强度设计的要求。
变形计算的目的是为了控制基坑开挖对周边环境的影响，保证周边相邻建筑物、构筑物和地下管线等的安全。
基坑边坡的坡度太陡，围护结构的插入深度太浅，或支撑力不够，都有可能导致基坑丧失稳定性而破坏。基坑的失稳破坏可能缓慢发展，也有可能突然发生。有的有明显的触发原因，如振动、暴雨、超载或其他人为因素，有的却没有明显的触发原因，这主要由于土的强度逐渐降低引起安全度不足造成的。
基坑破坏模式根据时间可分为长期稳定和短期稳定。根据基坑的形式又可分为有支护基坑和无支护基坑破坏。其中有支护基坑围护形式又可分为刚性围护、无支撑柔性围护和带支撑柔性围护。各种基坑围护形式因为作用机理不同，因而具有不同的破坏模式。
基坑可能的破坏模式在一定程度上揭示了基坑的失稳形态和破坏机理，是基坑稳定性分析的基础。《建筑地基基础设计规范》(GB50007)将基坑的失稳形态归纳为两类：一、因基坑土体强度不足、地下水渗流作用而造成基坑失稳，包括基坑内外侧土体整体滑动失稳；基坑底土隆起；地层因承压水作用，管涌、渗漏等等。
二、因支护结构(包括桩、墙、支撑系统等)的强度、刚度或稳定性不足引起支护系统破坏而造成基坑倒塌、破坏。
1、根据围护形式不同，基坑的第一类失稳形态主要表现为如下一些模式。

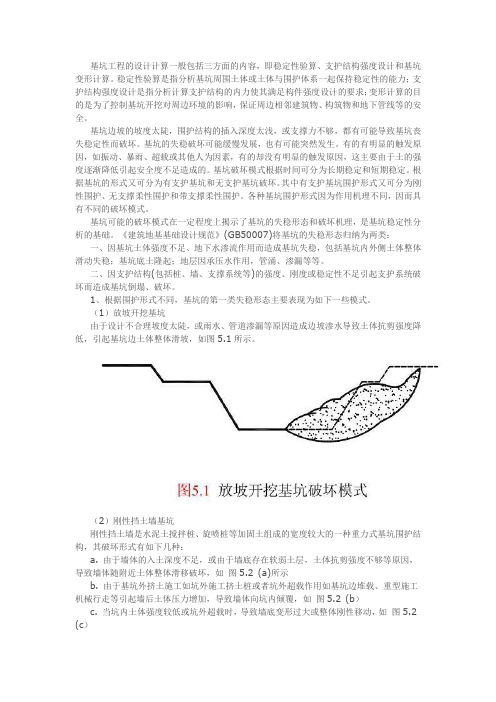

（1）放坡开挖基坑
由于设计不合理坡度太陡，或雨水、管道渗漏等原因造成边坡渗水导致土体抗剪强度降低，引起基坑边土体整体滑坡。
（2）刚性挡土墙基坑
刚性挡土墙是水泥土搅拌桩、旋喷桩等加固土组成的宽度较大的一种重力式基坑围护结构，其破坏形式有如下几种：
a.由于墙体的入土深度不足，或由于墙底存在软弱土层，土体抗剪强度不够等原因，导致墙体随附近土体整体滑移破坏。
b. 由于基坑外挤土施工如坑外施工挤土桩或者坑外超载作用如基坑边堆载、重型施工机械行走等引起墙后土体压力增加，导致墙体向坑内倾覆。
c. 当坑内土体强度较低或坑外超载时，导致墙底变形过大或整体刚性移动。
第4章基坑的稳定性验算 4.1概述 在基坑开挖时，由于坑内土体挖出后，使地基的应力场和变形场发生变化，可能导致地基的失稳，例如地基的滑坡、坑底隆起及涌砂等。所以在进行支护设计时，需要验算基坑稳定性，必要时应采取适当的加强防范措施，使地基的稳定性具有一定的安全度。 4.2 验算内容 对有支护的基坑全面地进行基坑稳定性分析和验算，是基坑工程设计的重要环节之一。目前，对基坑稳定性验算主要有如下内容： ①基坑整体稳定性验算 ②基坑的抗隆起稳定验算 ③基坑底抗渗流稳定性验算 4.3 验算方法及计算过程 4.3.1基坑的整体抗滑稳定性验算 根据《简明深基坑工程设计施工手册》采用圆弧滑动面验算板式支护结构和地基的整体稳定抗滑动稳定性时，应注意支护结构一般有内支撑或外拉锚杆结构、墙面垂直的特点。不同于边坡稳定验算的圆弧滑动，滑动面的圆心一般在挡墙上方，基坑内侧附近。通过试算确定最危险的滑动面和最小安全系数。考虑内支撑或者锚拉力的作用时，通常不会发生整体稳定破坏，因此，对支护结构，当设置外拉锚杆时可不做基坑的整体抗滑移稳定性验算。 4.3.3基坑抗隆起稳定性验算
