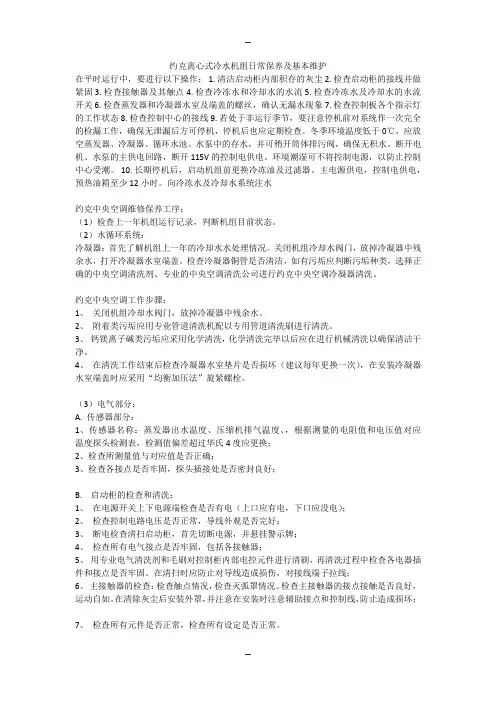

YORK风冷热泵机组保养内容（1次/季）
年月日项目名称：
设备型号：
出厂编号：
风机电机绕组对地绝缘大于50MΩ。
清洗冷凝器翅片。
整机电气绝缘测试：查找不合格的触点并做处理。测试过程应注意断
开控制部分保险或空气开关，避免高电压对控制板件的损坏。
静态检测各接触器的吸合是否灵活，有无卡阻（需开主电源）。
用毛刷或干燥压缩空气对电气和控制元件进行除尘。
检查接触器触点吸合有无拉弧和烧痕现象。严重时应更换相应接触器。紧固各电气连接端子。
四通阀工作正常。
油冷却电磁阀工作正常。
油旁通电磁阀工作正常。
25%负载电磁阀工作正常。
50%负载电磁阀工作正常。
增载电磁阀工作正常。
机组运行参数正常（见表2）。
表2：
YORK螺杆式风冷热泵机组运行参数
（制冷剂R22）
机组运行记录表（见表3）。
YORK螺杆式风冷热泵机组运行记录表
楼机组
巡检人：用户签字：Ps: √表示机器正常，×表示不正常。
风冷热泵系统介绍及工 作原理 The document was finally revised on 2021
风冷热泵系统介绍及工作原理? 2010-09-02 10:06:31|?分类： |标签： |字号大中小订阅 模块式风冷热泵机组是各个独立的风冷热泵机组组合在一起。制冷时，冷凝器采用风冷，省去了水冷冷水机组所需要的冷却水系统；制热时采用热泵运行方式，对环境无污染；制冷剂在室外机通过板式换热器与空调系统冷冻水进行热交换，常规冷水出水温度在7～12℃之间，通过风机盘管或组合式空调器等末端系统处理后，进入室内冷风的温度为15～18℃之间，使人充分感觉到中央空调的舒适；风冷冷水机组的末端系统的送、回风口分开，在设计过程中，可以调节风冷冷水机组的末端系统送、回风口的位置，以达到不同形状的房间都有送风均匀的效果，空气的气流组织合理化，使房间内不存在送风死角。 风冷式冷水机组系统的初投资低，维修、保养方便，而且费用低，风冷冷水机组系统的供、回水管道都属于低压流体输送管道，其管道材质为普通热镀锌钢管或无缝钢管。 风冷冷水机组系统的室内系统可以连接到市政热源系统或锅炉系统上，在冬季进行供热，使用水冷模块机组的室内系统供暖，室内不干燥，热风均匀稳定，不受外界气候条件的影响，而且风冷冷水机组系统可以在供暖期前后的过度季节启动热泵功能，对室内进行供暖。 风冷冷水机组系统的室内系统内流动的是水，而且系统属于低压系统（1～5㎏/cm2），不容易产生泄漏，即使万一产生泄漏，水对人体也没有任何危害性（风冷冷水机组系统的氟路系统全部都置于室外风冷式冷水机组内）； 风冷冷水机组系统可以用于面积大、建筑檐高的建筑，根据室内系统的管道的长短、管径的大小以及室内设备的多少来计算管道阻力的大小，选择适当扬程、流量的水泵，能够保证各管道内冷水的流量，风冷式冷水机组系统的安装不受管道的长短、面积的大小、建筑楼高等因素的影响。 机组安装、布置方便，可置于屋顶而无需专门设置机房等。可根据客户的负荷情况改变模块单元机组的数量或允许客户在使用过程中再增加机组。模块式风冷热泵机组的结构上，每个模块均有相同口径的进出水管，模块之间只需将水管对接即可，安装方便。
XXX项目组织施工设计方案 一、编制说明 本方案是根据空调有关技术资料、图样、使用说明、安装要求和施工现场实际情况和要求进行编制。 《屋顶式空气调节机组》GB/T20738-2006 《通风与空调工程施工质量验收规》GB50243—2002 《制冷设备安装工程施工及验收规》GB50243—2002 《组合式空调机组》 GB/T14294-2008 《氟利昂制冷装置用翅片式换热器》JB/T7659.5-1995 《空气过滤器》 GB/T14295-2008 二、项目概况 项目地点：夹江 室外气象资料如下： 夏季通风室外计算温度： 29℃ 夏季空调室外计算干球温度： 32.7℃ 夏季空调室外计算湿球温度： 26.2℃ 夏季空调日平均干球温度： 29℃ 冬季采暖室外计算温度： 4℃ 冬季通风室外计算温度： 7℃ 冬季空调室外计算干球温度： 2℃ 冬季空调室外计算相对湿度： 80% 夏季大气压力： 95.6kPa 冬季大气压力： 97.2kPa 夏季室外计算平均风速： 1.2m/s 冬季室外计算平均风速： 1.0m/s 全年主导风向：北
三、安装与调试 注意： 请您在安装时注意以下几点： ※在您收到机组后，请您首先核对清单,检查机组及配件是否完整。 ※在您运输、搬运过程中请保证机组的垂直。 ※机组在出厂时，进行了多重保护包装，搬运时请使用叉车或起重机、吊索。 ※机组分成空气处理段及冷凝段两部分进行运输和吊装。 ※在此过程中，如果您发现机组有任何损伤或其他问题，请立刻通知经销商或五洲公司。 ※安装风管时，在送风管道上必须加装合适的按用户订货供应的多叶调节阀，以便调节送风量；且必须保证回风口外接的风管为干净无污染的风道。 （一）安装位置的选择 机组在安装前应由专业人员核算屋面的承重能力。搁机的底座可以采用钢筋混凝土基础，也可以用工字钢或槽钢制作，底座最好架在柱或墙上。机组运动部件工厂均采取隔震装置，机组与底座之间采用20mm橡胶垫减震；用户如要求，也可采用弹簧隔震减噪（用户自行购置）。 橡胶减震垫的布置：压缩冷凝段1600mm左右一块，空气处理段2000mm左右一块，实际机组减震垫的安装根据外型尺寸示意图中所示减震垫分布图进行安装。 请保证机组的安装位置远离易燃易爆、多尘、低凹、高温场所。请保证机组周围有足够的空间，以利于进风、出风、维修。任何障碍物都会对机组的制冷量/制热量有影响，并会对今后机组维护和保养带来不便。
打造最节能的冷暖世界... 家具批发市场【风冷热泵中央空调系统方案】
感谢书 首先感谢贵方给予我公司这次宝贵的机会，参与贵方中央空调工程的方案设计，我们非常珍惜这次机会，针对贵方的要求，竭尽所能的为本次工程设计出最优化的方案并给予最优惠的价位，希望有机会为贵方的工作尽我们的绵薄之力。
目录 第一部分企业简介 (4) 第二部分、风冷热泵原理介绍 (4) 第三部分风冷热泵中央空调设计方案 (6) 第四部分、盾安机组性能介绍 (10) 第五部分售后服务 (17) 第六部分安装调试与培训 (21)
第一部分企业简介 第二部分、风冷热泵原理介绍 一、风冷热泵简介 1、风冷热泵适用范围 风冷热泵机组，与各类风机盘管空调器或柜式空调器组成中央空调系统，可单台运转，也可多台组合运转，亦可进行制冷、制热转换，不同的场合可选其最合适的机种。由于安装灵活简便，不需机房和冷却塔，所以对原有的没有考虑设计安装空调设备的建筑进行改造也十分方便，本机组运转噪音低，与同样能力的其他类型空调机组相比，运转更安静平稳，从而拓宽了其适用范围。例如：商场、宾馆、饭店、餐厅、写字楼、影剧院、舞厅、办公楼、宿舍楼等场所、以及对环境要求较严的计算机房、医院、研究所、试验室等场合都非常适用。 2、风冷热泵工作原理 每台机组均有一个或多个独立的制冷（热）回路（采用两个以上制冷（热）回路时，在一组回路发生故障而不能工作时，其它组回路仍能正常运行，大大提高了空调系统的可靠性）；水作为载冷剂，由制冷（热泵）循环向中央空调系统提供冷（热）水。风冷热泵系统由全封闭压缩机、四通换向阀、单向阀、热力膨胀阀、套管式换热器、蒸发器，储液罐、气液分离器、干燥过滤器、视镜、电控系统、保护系统组成。 （1）制冷时：压缩机不断地从蒸发器中抽出制冷剂蒸气，经过压缩机压缩，制冷剂由低温低压蒸气转变成高温高压蒸气。高温高压制冷剂蒸气在冷凝器内冷凝，放出大量热被空气吸收，被冷凝器冷凝的高压液体制冷剂经热力膨胀阀节流、降压，转变为低压制冷剂液体。低压制冷剂在蒸发器内蒸发，从冷媒水中吸收大量热量，从而降低了冷媒水的温度，达到制冷的目的。低压制冷剂蒸气被压缩机抽取，从而形成一个制冷循环。 （2）制热时：压缩机不断地从蒸发器中抽出制冷剂蒸气，经过压缩机压缩，制冷剂由低温低压蒸气转变成高温高压蒸气。高温高压制冷剂蒸气在冷凝器内冷凝，放出大量热被热媒水吸收，从而达到制热的目的。低压制冷剂蒸气被压缩机抽取，从而形成一个制热循环。 风冷热泵机组是作为向中小型空调系统提供冷水或热水的独立系统，根据需要可单台或多台组合使用。用水作为冷媒，由循环水泵送入系统管路，通过空调系统工程风机盘管等末端装置进行交换，周而复始，达到调节室温的目的。 风冷热泵机组在夏季，机组处于制冷状态，制冷剂的流程为：
1 浅谈风冷热泵机组水系统的调试与维护 某大学新教学楼报告厅采用风冷热泵机组进行制冷、采暖，风冷热泵机组安装在屋面上，循环水泵、空气处理机、膨胀罐等设备安装在机房内，工程竣工后，对整个系统进行了制冷、采暖调试，调试效果较好，现就该工程风冷热泵机组水系统的调试与维护谈一下经验。 1、系统调试操作程序： ①首次开机要先检查电源是否开通，电源电压确保与产品铭牌要求的电源电压相同，检查各机组线径、接线是否正确，地线是否牢固连接 ，检查水流开关、水泵的连锁装置是否正确连接。 ②将系统应开启的阀门全部开启，将补水阀开启为系统注满水，观察压力表的变化，是否达到市政供水压力，补水阀在系统泄水时应关闭，在系统运行时应始终开启，检查自动排气阀前的铜闸阀是否开启，是否有气体排出，直到系统无气体排出，压力表压力达到市政供水压力，确定系统水量充足后方可启动循环水泵。 ③开机顺序：先启动空调机房内循环水泵（检查叶片旋转方向是否正确，正确方向应为逆时针旋转），然后启动风冷热泵机组。 ④关机顺序：先关闭风冷热泵机组，再关闭空调机房内循环水泵（由于风冷热泵关闭后有一段延时，故应关闭风冷热泵3分钟后，再关闭循环水泵）。 ⑤空气处理机的开、关顺序与循环水泵、风冷热泵机组的开、关顺序无关，只要保证循环水泵与风冷热泵机组的开、关顺序就可以了，空气处理机何时开、关都可以。 2、运行调试、维护注意事项： ①循环水泵初次运行时，关闭风冷热泵机组进出口阀门，开通旁通阀门，水泵运行一段时间后，清洗法兰过滤器，确认外部循环系统内无杂物后，方可打开进、出口阀门，关闭旁通阀，投入正常使用。 ②季节转换时，启动风冷热泵机组前要检查风冷热泵机组显示屏上的制冷、
AWHC/L关键部件 约克热泵机组特性 特性 由经过ISO9002认证的工厂内制造 机体外壳材料为厚镀锌钢板，经磷酸锌预处理，并烤有聚酯漆。 可选喷涂环氧树脂或酚醛树脂的铝翅片、铜翅片 优点 高标准质量控制 使用寿命长，能防风雨侵蚀 可用于腐蚀性气候 特性 微电脑控制，能显示温度、机组工作时间和报警等参数 先进的融霜系统 整机测试出厂 电控柜与启动柜分开独立装配，并装有铰链门，整体达到防雨效果 优点 机组运行参数可储存在微电脑内，并能设置温度，检测机组运行故障，实现机组运行的节能 管理
自适应融霜 运行安全可靠 特性 可以与BA系统相连接 部分绕组启动或星-三角启动供选 低温启动 优点 可远距离监控 降低启动电流 制热能在-16摄氏度启动 工作范围(oC) 制冷供热 Min Max. Min. Max. 环境温度0 45 - 8 20 出口水温+ 4 15 30 52 进出口水温差 3.5 9 3.5 9 制冷供热 Min Max. Min. Max. 环境温度-2 45 - 16 24 出口水温 4.5 14 35 52 进出口水温差 3.5 8 3.5 8 微电脑控制系统 控制功能包括: 约克热泵微电脑控制系统 出口水温自动控制器 机组运行控制和安全保护 供热/制冷双工况自动/手动控制切换 压缩机重复起动时间限制 机组卸载起动 制冷剂低压自动保护 压缩机油高/低温保护 压缩机电机高温热保护 机组停机期间，壳管式换热器防冻保护 水温、机组工作状态和故障情况液晶显示在控制板上 可选择压缩机群工作的先后次序 出口水温可远距离设置(EMS) 多台机组的用户还可使用约克机组群控制软件 （York Sequence Commander） 融霜系统 风冷热泵空调器工作时，当室外换热器盘管温度低于露点温度时，其表面产生冷凝水，冷凝水一旦低于0℃就结霜。结霜严重时，换热器散热翅片间的风道局部或全部被霜占据，从而增大了热阻和风阻，直接影响其换热效率。因此风冷热泵型空调器的除霜功能设置是必需的。空调机从运行开始起，每隔一固定时间控制换向阀换向除霜，而且除霜结束也是依据除霜时 间来判断。
暖通空调运行管理及维 修保养 标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
暖通空调运行管理及维修保养 2016-09-20 16:12专业分类：暖通空调浏览数：268 暖通空调分类1、供热设备（热水锅炉和末端散热设备）2、通风设备（新风机、送排风机、排气扇）3、空调设备（中央空调系统和末端设备）4、燃气设备（热水器和煤气灶）中央空调系统中央空调由3部分组成：冷冻机房，空调水管网系统，空调末端装置(空调机组、风机盘管、新风机组等组成，空调系统得作用是保证室内空气达到相应得设定温度，营造一个适宜得温度环境。 中央空调系统的内容一般主要包括以下几个方面：⑴中央空调系统的基础资料管理⑵中央空调系统的日常操作管理⑶中央空调系统的运行管理⑷中央空调系统的维修养护管理⑸中央空调系统的应急处理方案 目前较常见的中央空调形式有： ⑴风冷（水冷）热泵机组+空调末端形式 ⑵水冷制冷机组+冷却塔+热水锅炉（或其他热源）+空调末端形式 ⑶溴化锂机组+冷却塔+热源+空调末端形式 ⑷水源热泵机组+空调末端形式 ⑸风冷管道式空调系统形式 ⑹多联机空调系统形式热水采暖系统1、采暖系统分类（按热媒）：热水、蒸汽。 2、热水系统与蒸汽系统比较： 优点：（1）运行管理简单。维修费用低；（2）热效率高，跑、冒、滴、漏现象轻，可比蒸汽节能20%-40%（3）可采用多种调节方法，质调量调（4）供暖效果好，连续供暖，室温波动小，房间温度均涨，无噪音。（5）散热设备温度低，安全，卫生条件好（6）管道设备锈蚀较轻。
规定：1、民用建筑应采用热水；2、工业建筑、厂区只有采暖或采暖用热为主时，宜用高温水，当以工艺用蒸汽为主时，可采用蒸汽。 缺点：（1）散热设备传热系数低，流量大；（2）消耗电能多。 热水锅炉的运行和保养一、操作前的准备工作： 1、检查电源是否正常，电源开关应合上，电压正常。 2、查看上一班的运行记录，了解锅炉运行状态，如果是停炉，应了解停炉原因和时间。 3、打开供水阀检查自来水压力是否正常,锅炉补水箱的水位不应超过玻璃液位计的一半。 4、检查各压力表阀是否打开，各压力表是否灵敏准确，烟囱风门是否打开。 5、检查柴油供油管或管道煤气阀门启闭是否正确。 二、启动热水炉供应热水 1、合上配电开关箱内的开关，给锅炉送电。时间继电器开关拨至ON位置。
施 工 组 织 设 计 方 案 第一章施工方案及关键部位施工工艺与方法 一、设备搬运 1 .设备进场验收
设备到场后，项目部有关人员将进行常规的检查，如核对型号、外观、技 术文件、备品备件等，由业主、监理、施工方及供货商共同参加。 设备验收合格后，需集中临时存放，在设备四周采用架子管及彩条布做防护栏，设备上盖塑料布防止灰尘污染及雨淋，如要存放在建筑物附近，还需做好防砸措施。 项目部设专人对材料进行保管以及发放，定期对设备进行保养及维护。设 备搬运过程严格按规范执行，且安装前再次检查确认设备完好无损。 二、设备安装 1. 机组安装 1. 1设备进行开箱检查，核对设备名称、规格、型号是否与设计相符以及备品备件是否齐全，检查设备外观是否有损坏和锈蚀等情况，技术文件是否齐全等； 1 . 2整体安装的机组机纵、横向水平度允许偏差为1/1000，并要符合设 备技术文件的规定； 1 . 3机组减振器安装位置要正确（参照厂家设备减振要求进行），各减振器压缩量要均匀一致，偏差不能在于土2mm; 2. 对机组进行检查 2.1检查安装位置是否远离尘垢密集或有酸性气体存在的场地环境； 2.2检查安装位置是否远离烟囱或其他热源地区； 2.3检查安装位置是否预留一定的空间，一边配管与机房主体相连接； 2.4检查安装位置是否保持水平，同时基础与水盘支架之间是否连接紧固 牛靠;
2.5检查其入风口和周围障碍物是否保持适当的距离、高度，及热回风量是否不足； 2.6检查配管大小是否按接管标准尺寸进行配接。 3. 对水泵进行检查 3. 1检查水泵是否安装水平，如不水平给予校正。 3. 2检查水泵接线是否有老化、松动现象，如有给予紧固。 3. 3检查水泵轴封是否有漏水缺油现象，如有给予修理。 4. 空调机组、风机盘管的安装 4. 1风机盘管要干净，去除垃圾和积尘。 4. 2检查外观有无碰损，手动转动风扇，叶轮是否转动灵活、是否有磕碰及杂音。 4. 3拆装风机时的机壳不能承受其他机件和风机的重量，连接风机的风管法兰要与风机的 进出口法兰相一致。 4.4新风机组、风机盘管安装采用减振吊架，防止设备的震动传递到建筑的各处。 三、对更换后管道的安装、保温要求 1 .管道材质及规格 空调供、回水管管径切N80采用镀锌钢管，丝接；管径〉DN80采用焊接钢管，焊接。套丝采用切管套丝机制作，凝结水管采用镀锌钢管。 冷（热）站内管道的布置直接影响系统的工作效果及观感质量，所以说管道布置的好坏是冷 （热）站安装成功的关键。冷（热）站内管线的布置主要考虑以下几个原则: a管道的布置首先要保证系统的功能，根据小管避让大管、低压管避让高压 管、有压管避让无压管的原则合理布置管路走向； b管路布置时充分考虑水流开关、流量计及压力表、温度计等仪表的安装位置，保证仪表的

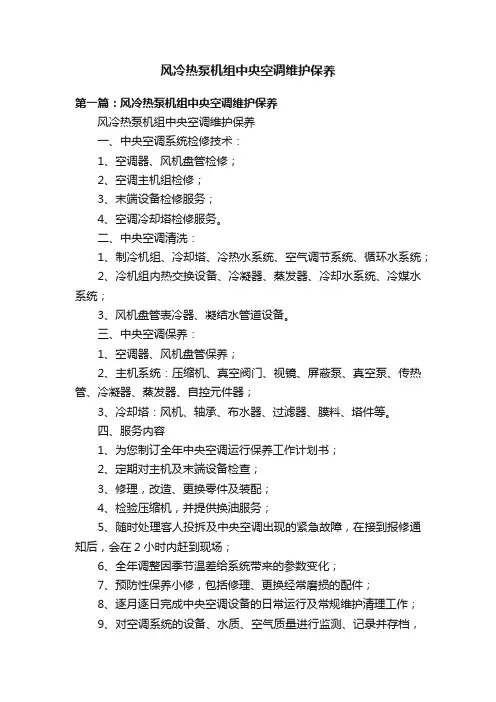

风冷热泵机组中央空调维护保养 一、中央空调系统检修技术： 1、空调器、风机盘管检修； 2、空调主机组检修； 3、末端设备检修服务； 4、空调冷却塔检修服务。 二、中央空调清洗： 1、制冷机组、冷却塔、冷热水系统、空气调节系统、循环水系统； 2、冷机组内热交换设备、冷凝器、蒸发器、冷却水系统、冷媒水系统； 3、风机盘管表冷器、凝结水管道设备。 三、中央空调保养： 1、空调器、风机盘管保养； 2、主机系统：压缩机、真空阀门、视镜、屏蔽泵、真空泵、传热管、冷凝器、蒸发器、自控元件器； 3、冷却塔：风机、轴承、布水器、过滤器、膜料、塔件等。 四、服务内容 1、为您制订全年中央空调运行保养工作计划书； 2、定期对主机及末端设备检查； 3、修理，改造、更换零件及装配； 4、检验压缩机，并提供换油服务； 5、随时处理客人投拆及中央空调出现的紧急故障，在接到报修通知后，会在2小时内赶到现场； 6、全年调整因季节温差给系统带来的参数变化； 7、预防性保养小修，包括修理、更换经常磨损的配件； 8、逐月逐日完成中央空调设备的日常运行及常规维护清理工作； 9、对空调系统的设备、水质、空气质量进行监测、记录并存档，每次检查维修均发给详尽的报告书。 1.0 目的 规范中央空调维修保养工作，确保中央空调各项性能完好。 2.0 适用范围 适用于酒店、办公大楼、各大超市等物业管理公司辖区内各类中央空调的维修保养。
3.0 职责 3.1 主管经理负责审核《中央空调维修保养年度计划》并检查该计划的执行情况。 3.2技术部负责组织制定《中央空调维修保养年度计划》并组织、监督该计划的实施。 4.1 制定《中央空调维修保养年度计划》的原则： a) 中央空调使用的频度； b) 中央空调运行状况(故障隐患)； c) 合理的时间(避开节假日、特殊活动日等)。 4.2《中央空调维修保养年度计划》应包括如下内容： a) 维修保养项目及内容； b) 具体实施维修保养的时间； c) 预计费用； d) 备品、备件计划。 4.2.1 对中央空调进行维修保养时应按《中央空调维修保养年度计划》进行。 4.2.2 制冷技工负责中央空调的日常维修保养、中央空调的大型修理及PC中央处理器的故障处理。 4.2.3 冷却塔维修保养。 4.2.4 用500V摇表检测电机绝缘电阻应不低于0.5MΩ,否则应干燥处理电机线圈，干燥处理后仍达不到0.5MΩ以上时则应拆修电机线圈。 4.2.5 检查电机、风扇是否转动灵活，如有阻滞现象则应加注润滑油；如有异常磨擦声则应更换同型号规格的轴承。 4.2.6 检查皮带是否开裂或磨损严重，如是则应更换同规格皮带；检查皮带是否太松，如是则应调整(每半个月检查一次)；检查皮带轮与轴配合是否松动，如是则应整修。 4.2.7检查布水器是否布水均匀，否则应清洁管道及喷嘴。 4.2.8 清洗冷却塔(包括填料、集水槽)，清洁风扇风叶。 4.2.9 检查补水浮球阀是否动作可靠，否则应修复(不定期)。 4.3.0拧紧所有紧固件。 4.3.1清洁整个冷却塔外表。 4.3.2风机盘管维修保养：制冷技工每隔半年对风机盘进行一次清洁、保养。 4.3.3每周清洗一次空气过滤网，排除盘管内的空气(不定期)。 4.3.4 检查风机是否转动灵活，如有阻滞现象，则应加注润滑油，如有异常摩擦响声则应更换风机轴承。
. 目录 1、工程概 况 (2) 2、施工进度计 划 (3) 3、施工准备和资源配置计 划 (4) 4、施工方法及工艺要 求 (5) 4.1冲洗方 案 (5) 4.2调试方 案 (6) 4.2.1单机试运 转 (6) 5、保证措施及应急预 案 (8)
专业资料． . 冲洗调试方案 、工程概况1中原网球中心综合服务楼，总建筑面积22693.81m2，总空调面积约16500m2，地下一层，地上九层。地下一层为机动车普通停车库及设备站房，一二层为厨房、餐厅、体层为赛事住宿、运动员宿舍、管理用房、—9能训练、运动康复、保健理疗及大堂等，3地下室设空调机房，6层屋面，教室及会议室等。本工程系统主机采用风冷热泵机组，置于末端采用风
机盘管、空气处理机，主要设备及其型号、位置见主要实物工程量一览表。空调冷水采用一次泵变流量系统，水泵设变频控制，冷热水循环管路采用自动排气补末端风机盘管设电动二通阀及温控三速开关；水定压机组补水定压。空调水干管为异程式；总供回水管之间设旁通及压差控制，旁通管径按一台制冷机流量设计。空调系统双管变流量冷水系统，集分水器各环路总管上、水平支管上设静态平衡阀。独立新风形式，室外新+运动员大餐厅空调系统采用全空气系统，其余采用风机盘管风经过热回收换气机，新风机组进行过滤、制冷（热）均匀送至各区域；新风机组设电动二通调节阀及风管式温度传感器，风机盘管设电动二通调节阀及温控三速开关。主要实物工程量一览表 专业资料． .
2、施工进度计划（周五）（周三）——调试准备：7.277.29 （周日）（周六）——7.31管道冲洗：7.30 （周三）（周一）——新风机组、风机盘管单机试运行：8.18.3 （周五）（周四）——联合运行：8.48.5专业资料． . 3、施工准备和资源配置计划 3.1施工准备： 3.1.1检查现场所需材料、工机具是否齐全、合格。 3.1.2协调水电专业人员检查用电安全，用电是都合格并通水、通电。 3.1.3通知设备生产厂家安排专业调试人员提前进场，并对我单位配合调试人员

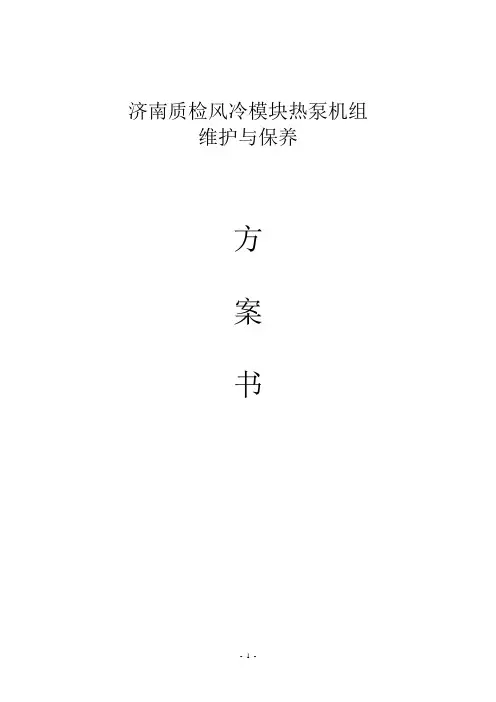

济南质检风冷模块热泵机组 维护与保养 方 案 书
