聚四氟乙烯(PTFE)
聚四氟乙烯（英文缩写为Teflon或[PTFE,F4]）,被美誉为/俗称“塑料王”，中文商品名“铁氟龙”、“特氟隆”（teflon)、“特氟龙”、“特富隆”、“泰氟龙”等。它是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性、耐腐蚀性(是当今世界上耐腐蚀性能最佳材料之一，除熔融金属钠和液氟外，能耐其它一切化学药品，在王水中煮沸也不起变化，广泛应用于各种需要抗酸碱和有机溶剂的)、密封性、高润滑不粘性、电绝缘性和良好的抗老化耐力、耐温优异（能在+250℃至-180℃的温度下长期工作）。聚四氟乙烯它本身对人没有毒性，但是在生产过程中使用的原料之一全氟辛酸铵(PFOA)被认为可能具有致癌作用。
温度-20～250℃（-4～＋482°F），允许骤冷骤热，或冷热交替操作。
压力-0.1～6.4Mpa（全负压至64kgf/cm2）（Full vacuum to 64kgf/cm2）它的产生解决了我国化工、石油、制药等领域的许多问题。聚四氟乙烯密封件、垫圈、垫片. 聚四氟乙烯密封件、垫片、密封垫圈是选用悬浮聚合聚四氟乙烯树脂模塑加工制成。聚四氟乙烯与其他塑料相比具有耐化学腐蚀与的特点，它已被广泛地应用作为密封材料和填充材料。
用作工程塑料，可制成聚四氟乙烯管、棒、带、板、薄膜等。一般应用于性能要求较高的耐腐蚀的管道、容器、泵、阀以及制雷达、高频通讯器材、无线电器材等。分散液可用作各种材料的绝缘浸渍液和金属、玻璃、陶器表面的防腐图层等。各种聚四氟圈、聚四氟垫片、聚四氟盘根等广泛用于各类防腐管道法兰密封。此外，也可以用于抽丝，聚四氟乙烯纤维——氟纶（国外商品名为特氟纶）。
目前，各类聚四氟乙烯制品已在化工、机械、电子、电器、军工、航天、环保和桥梁等国民经济领域中起到了举足轻重的作用。
聚四氟乙烯(PTFE)使用条件行业化工、石化、炼油、氯碱、制酸、磷肥、制药、农药、化纤、染化、焦化、煤气、有机合成、有色冶炼、钢铁、原子能及高纯产品生产（如离子膜电解），粘稠物料输送与操作，卫生要求高度严格的食品、饮料等加工生产部门。
使用优点
耐高温——使用工作温度达250℃。
耐低温——具有良好的机械韧性；即使温度下降到-196℃，也可保持5%的伸长率。
耐腐蚀——对大多数化学药品和溶剂，表现出惰性、能耐强酸强碱、水和各种有机溶剂。
耐气候——有塑料中最佳的老化寿命。
高润滑——是固体材料中摩擦系数最低者。
不粘附——是固体材料中最小的表面张力，不粘附任何物质。
无毒害——具有生理惰性，作为人工血管和脏器长期植入体内无不良反应。聚四氟乙烯相对分子质量较大，低的为数十万，高的达一千万以上，一般为数百万（聚合度在104数量级，而聚乙烯仅在103）。一般结晶度为90～95％，熔融温度为327～342℃。聚四氟乙烯分子中CF2单元按锯齿形状排列，由于氟原子半径较氢稍大，所以相邻的CF2单元不能完全按反式交叉取向，而是形成一个螺旋状的扭曲链，氟原子几乎覆盖了整个高分子链的表面。这种分子结构解释了聚四氟乙烯的各种性能。温度低于19℃时，形成13／6螺旋；在19℃发生相变，分子稍微解开，形成15／7螺旋。
虽然在全氟碳化合物中碳-碳键和碳-氟键的断裂需要分别吸收能量346.94和484.88kJ／mol，但聚四氟乙烯解聚生成1mol四氟乙烯仅需能量171.38kJ。所以在高温裂解时，聚四氟乙烯主要解聚为四氟乙烯。聚四氟乙烯在260、370和420℃时的失重速率（％）每小时分别为1×10-4、4×10-3和9×10-2。可见，聚四氟乙烯可在260℃长期使用。由于高温裂解时还产生剧毒的副产物氟光气和全氟异丁烯等，所以要特别注意安全防护并防止聚四氟乙烯接触明火。
化学性质
耐大气老化性：耐辐照性能和较低的渗透性：长期暴露于大气中，表面及性能保持不变。
不燃性：限氧指数在90以下。
耐酸碱性：不溶于强酸、强碱和有机溶剂。
抗氧化性：能耐强氧化剂的腐蚀。
酸碱性：呈中性。
物理性质
密度：2.1–2.3 g/cm³
聚四氟乙烯的机械性质较软。具有非常低的表面能。
聚四氟乙烯(F4,PTFE)具有一系列优良的使用性能:耐高温—长期使用温度200~260度，耐低温—在-100度时仍柔软；耐腐蚀—能耐王水和一切有机溶剂；耐气候—塑料中最佳的老化寿命；高润滑—具有塑料中最小的摩擦系数（0.04）；不粘性—具有固体材料中最小的表面张力而不粘附任何物质；无毒害—具有生理惰性；优异的电气性能，是理想的C级绝缘材料。聚四氟乙烯材料，广泛应用在国防军工、原子能、石油、无线电、电力机械、化学工业等重要部门。产品：聚四氟四乙烯棒材、管料、板材、车削板材。聚四氟乙烯是四氟乙烯的聚合物。英文缩写为PTFE。结构式为。20世纪30年代末期发现，40年代投入工业生产。性质聚四氟乙烯相对分子质量较大，低的为数十万，高的达一千万以上，一般为数百万（聚合度在104数量级，而聚乙烯仅在103）。一般结晶度为90～95％，熔融温度为327～342℃。聚四氟乙烯分子中CF2单元按锯齿形状排列，由于氟原子半径较氢
稍大，所以相邻的CF2单元不能完全按反式交叉取向，而是形成一个螺旋状的扭曲链，氟原子几乎覆盖了整个高分子链的表面。这种分子结构解释了聚四氟乙烯的各种性能。温度低于19℃时，形成13／6螺旋；在19℃发生相变，分子稍微解开，形成15／7螺旋。
虽然在全氟碳化合物中碳-碳键和碳-氟键的断裂需要分别吸收能量346.94和484.88kJ／mol，但聚四氟乙烯解聚生成1mol四氟乙烯仅需能量171.38kJ。所以在高温裂解时，聚四氟乙烯主要解聚为四氟乙烯。聚四氟乙烯在260、370和420℃时的失重速率（％）每小时分别为1×10-4、4×10-3和9×10-2。可见，聚四氟乙烯可在260℃长期使用。由于高温裂解时还产生剧毒的副产物氟光气和全氟异丁烯等，所以要特别注意安全防护并防止聚四氟乙烯接触明火。
力学性能
它的摩擦系数极小，仅为聚乙烯的1／5，这是全氟碳表面的重要特征。又由于氟-碳链分子间作用力极低，所以聚四氟乙烯具有不粘性。聚四氟乙烯在-196～260℃的较广温度范围内均保持优良的力学性能，全氟碳高分子的特点之一是在低温不变脆。
耐化学腐蚀和耐候性
除熔融的碱金属外，聚四氟乙烯几乎不受任何化学试剂腐蚀。例如在浓硫酸、硝酸、盐酸，甚至在王水中煮沸，其重量及性能均无变化，也几乎不溶于所有的溶剂，只在300℃以上稍溶于全烷烃（约0.1g／100g）。聚四氟乙烯不吸潮，不燃，对氧、紫外线均极稳定，所以具有优异的耐候性。
电性能
聚四氟乙烯在较宽频率范围内的介电常数和介电损耗都很低，而且击穿电压、体积电阻率和耐电弧性都较高。
耐辐射性能
聚四氟乙烯的耐辐射性能较差（104拉德），受高能辐射后引起降解，高分子的电性能和力学性能均明显下降。
聚合
聚四氟乙烯由四氟乙烯经自由基聚合而生成。工业上的聚合反应是在大量水存在下搅拌进行的，用以分散反应热，并便于控制温度。聚合一般在40～80℃，3～26千克力／厘米2压力下进行，可用无机的过硫酸盐、有机过氧化物为引发剂，也可以用氧化还原引发体系。每摩尔四氟乙烯聚合时放热171.38kJ。分散聚合须添加全氟型的表面活性剂，例如全氟辛酸或其
盐类。
膨胀系数
（25～250℃）10～12×10-5/℃
聚四氟乙烯制品成型方法汇总
1、模压法
2、推压法
3、皮囊法
4、喷涂法
5、编
织法6、缠绕法7、滚压法8、挤压法9、粘接法10、焊接法11、热定型法12、机加工法
聚四氟乙烯烧结工艺
成型收缩率:3.1-5.0%
成型温度：330-380℃
烧结条件：最好温度不要超过385度，不然分子会坏死，影响质量。
物料性能
长期使用温度-200--260度，有卓越的耐化学腐蚀性，对所有化学品都耐腐蚀，摩擦系数在塑料中最低，还有很好的电性能，其电绝缘性不受温
度影响，有“塑料王”之称。
2. 呈透明或半透明状态，结晶度越高，透明性越差。原料多为粉状树脂
或浓缩分散液，具有极高的分子量，为高结晶度的热塑性聚合物。
3. 适于制作耐腐蚀件，减磨耐磨件、密封件、绝缘件和医疗器械零件1 K)
4、
成型性能
1. 结晶料,吸湿小.
2.流动性差，极易分解，分解时产生腐蚀气体。宜严格控制成型温度，模具应加热，浇注系统对料流阻力应小。
3.粉状树脂常采用粉末粉末冶金法成型，使用烧结方法。烧结温度360-375度，不可超过410度。乳液树脂通常用冷挤出再烧结的工艺加工，可在物品表面形成防腐层。如需要求制品透明性，韧性好，应采取快速冷却。也可采取挤压成型，可以挤出管、棒、型材。
4、PTFE熔体粘度很高，容体粘度随剪切应力的增大而减小，显示其非牛顿流体的特性。
5、二次加工，可以热压复合、焊接、粘结、增强、机械加工等，以制得最终产品。
6、最好用曲线烧结
第一步在120度进行干燥
第二步如填充石墨或二流化墨在250度要进行温度处理。
第三步在345度处理一次
第四步在375度进行处理
第五步降温不要太快
聚四氟乙烯应用
聚四氟乙烯可采用压缩或挤出加工成型；也可制成水分散液，用于涂层、浸渍或制成纤维。
聚四氟乙烯在原子能、国防、航天、电子、电气、化工、机械、仪器、仪表、建筑、纺织、金属表面处理、制药、医疗、纺织、食品、冶金冶炼等工业中广泛用作耐高低温、耐腐蚀材料，绝缘材料，防粘涂层等，使之成为不可取代的产品。
聚四氟乙烯具有杰出的优良综合性能，耐高温，耐腐蚀、不粘、自润滑、优良的介电性能、很低的摩擦系数。用作工程塑料，可制成聚四氟乙烯管、棒、带、板、薄膜等。一般应用于性能要求较高的耐腐蚀的管道、容器、泵、阀以及制雷达、高频通讯器材、无线电器材等。在PTFE中加入任何可以承受PTFE烧结温度的填充剂，它的机械性能可获得大大的改善。同时，保持PTFE其它优良性能。填充的品种有玻璃纤维、金属、金属化氧化物、石墨、二硫化钼、碳纤纤、聚酰亚胺、EKONOL…等，耐磨耗、极限PV值可提高1000倍。
聚四氟乙烯管材选用悬浮聚合聚四氟乙烯树脂经柱塞挤压加工制成。在已知塑料中聚四氟乙烯具有最好的耐化学腐蚀性能及介电性能。聚四氟乙烯编织盘根是一种良好的动密封材料。它是由膨体聚四氯乙烯带条编织而成。聚四氟乙烯编织盘根是一种良好的动密封材料。它是由膨体聚四氯乙烯带条编织而成。它具有低摩擦系数、耐磨、耐化学腐蚀、密封性良好、不水解、不变硬等优良性能。用于各种介质中工作的衬垫密封件和润滑材料，以及在各种频率下使用的电绝缘件。电容器介质、道线绝缘、电器仪表绝缘等。聚四氟乙烯薄膜适用于作电容器介质、特种电缆的绝缘层，导线绝缘，电器仪表绝缘及密封衬垫，还可做不粘带、密封带、脱模。
聚四氟乙烯分类及其填充产品
通用材料
各种棒、管、板膜、带、绳、盘根、垫片,及用石墨、二硫化钼、三氧化二铝、玻纤、碳纤维作为填充物,来提高纯聚四氟乙烯力学性能.
1.管道及配件：纯聚四氟乙烯管；聚四氟乙烯内衬管；外缠玻钢钢管；钢复合法兰；
2.化工容器内衬：聚四氟乙烯内衬釜；聚四氟乙烯内衬槽；聚四氟乙烯内衬塔；
3.热交换器；
4.波纹伸缩管；
5.阀门及泵的主要部件；
6.钢丝增强满压软管；
7.过滤材料。聚四氟乙烯膜经过纵横双向拉伸内大量气孔，是一种新材料，将它与其他织物复合，即可制成烟尘固相防腐过滤袋或良好的防水透气、防风得暖的雨具运动服、防寒服、特种防护服和轻便帐篷，制药用空气压缩空气、各种溶剂的无菌过滤及电子工业中高纯气体的过滤。
密封类
1.静密封：夹层垫片；坐料带；弹性密封带；
2.动密封（编制盘根、环形密封件）：V型密封体——用于轴、活塞杆、阀门；涡轮泵内密封件；聚四氟乙烯与橡胶的复合密封环；带波纹管可伸缩的机械密封。
承荷类
1.填充聚四氟乙烯轴承，用于食品化工造纸、纺织机械；
2.多孔铜浸渍氟塑料金属轴承，可在高温高压干摩擦、真空条件下正常使用；
3.聚四氟乙烯纤维轴承的聚四氟乙烯纤维与玻纤或其他纤维混纺的复合织物制成的轴承内衬，用于低速高负荷；
4.填充聚四氟乙烯活塞环，导向环，机床导轨和桥梁滑块；
绝缘类
1.电线电缆的C级绝缘材料；
2.双水内冷汽轮发电机定子和转子引水管和热电偶的护套；
3.高频、超高频通讯设备和雷达的微波绝缘材料；
4.印刷线路基板及马达、变压器（含气体变压器）绝缘材料；
5.空调、电子炉、各种加热器及六氟化硫断路器的绝缘材料；
防粘类
1.浆纱机热辊上的聚四氟乙烯玻璃布包覆层——可免除化学浆料形成的粘辊现象，大大提高生产速率和坯布质量；
2.食品工业的微波干燥输送带——较之其他材料的输送带有不吸收微波能量，不粘物因之有节电、清洁优点；
3.聚乙烯袋装封口的热合套防粘材料；
4.防粘涂层——用于厨房用锅、烘面包的烤模、冷冻食品储存托盘、电熨斗托底、复印机夹辊；
耐温类
1.微波炉的驱动传动装置，如微波炉的连轴器、滚轮；
2.各种制冷机、空调、制氧机、压缩机的耐温配件；
1.人体代用动脉、静脉血管、心脏膜；
2.内窥镜、钳导管，气管；
3.其他管、瓶、滤布等医疗器材。
四氟管：
四氟垫：
聚四氟乙烯垫片、垫圈
产品技术指标：
项目名称单位技术指标
表观密度g/cm3 2.10～2.30
拉伸强度≥MPa 15.0
断裂伸长率
≥
% 150
产品介绍：聚四氟乙烯垫片、垫圈是选用悬浮四氟乙烯脂模塑加工制成。聚四氟乙烯与其它塑料相比具有耐化学腐蚀和耐温优异的特点。它已被广泛的应用作为密封材料，本产品主要用于密封材料。
型号及规格
性能：采用一种四氟衬里新工艺，可以在高温工作时四氟不起鼓，确保设备工作可靠性，大型储罐类可到现场制作。衬层厚度从2mm-6mm都好加工。设备的尺寸大小不受限制。
目前已经成功应用于多晶硅行业、电镀行业、环保行业、化工制药业、半导体行业等等
钢塑衬塑管道安装 施工方案
钢塑管安装施工方案 一、工程概况： 威远化工项目涉及钢塑管有两种：甲氨基车间为钢衬四氟乙烯管，分别为DN 25、DN 32、DN 40、DN 50、DN 65、DN 80、DN 100；罐区为钢衬聚丙烯管，分别为DN40、DN50、DN65。钢塑管道安装有其特殊性，故本方案从安装技术、质量、安全方面进行规范，为衬塑管道安装提供全方面技术支持。 二、编制依据： 1、《衬塑（PP、PE、PVC）钢管和管件》HG20538——92 2、《衬聚四氟乙烯钢管和管件》HG/T21562——94 三、施工方案： 1、施工程序： 将该项目原则性施工方法、安装顺序和步骤作概要说明： ⑴、施工工艺流程 施工工艺流程，是将该项目施工工艺全过程的施工顺序、各工序间的流水作业（关系及衔接）表述清楚，并用流程图说明如下：
⑵、衬塑管道安装 衬塑管道配制一般为工厂化成品管，对于现场配置然后送厂家衬里的调整管段按如下流程完成： 以上工序安排可根据设备到货情况和厂家对具体设备的要求做适当调整 2、技术准备：
依据设备布置图、工艺配管图结合现场实际情况，甲乙双方技术人员充分沟通、图纸会审和技术交底。建立三维模型，绘制管道三维模型图。准确标明短节、管件、阀门位置和长度尺寸，钢塑管最长不宜超过4米。依据三维配管图，准确汇总材料计划供甲方采购成品管。 3、施工准备：管道及附件清点检查 1）按照经审批的材料限额领料单领料。 2）清点管道及附件，管道材质、管径、壁厚必须符合图纸要求，管道材质必须有出厂合格证，对管子外观进行检查，无裂纹，做好记录，并注明检查人和检查结果。 3）管道、管件、管道附件在使用前应进行外观检查，要求为：无裂纹、缩孔、夹渣、粘砂、折迭、漏焊、重皮等缺陷，表面应光滑，不允许有尖锐滑痕。 4）法兰密封面应光洁，不得有径向沟槽，且不得有气孔、裂纹、毛刺或其它降低强度和连接可靠性方面的缺陷。 5）法兰使用前，应按照设计图纸校核各部尺寸，并与待连接的设备上的法兰进行核对，以保证正确地连接。 6）螺栓及螺母的螺纹应完整，无伤痕、毛刺等缺陷，螺栓与螺母的配合应良好，无松动或卡涩现象。 7）管道、管件内部要清理干净，施工中要加临时封堵保护管件不受污染。 8）检查管道上预留孔是否齐全，如有缺少联系厂家处理，安装后
耐高压管道——钢衬四氟管道 一、压力管道金属材料的特点 压力管道涉及各行各业，对它的基本要求是“安全与使用”，安全为了使用，使用必须安全，使用还涉及经济问题，即投资省、使用年限长，这当然与很多因素有关。而材料是工程的基础，首先要认识压力管道金属材料的特殊要求。压力管道除承受载荷外，由于处在不同的环境、温度和介质下工作，还承受着特殊的考验。 （1）金属材料在高温下性能的变化 ①蠕变钢材在高温下受外力作用时，随着时间的延长，缓慢而连续产生塑性变形的现象，称为蠕变。钢材蠕变特征与温度和应力有很大关系。温度升高或应力增大，蠕变速度加快。例如，碳素钢工作温度超过300～350℃，合金钢工作温度超过300～400℃就会有蠕变。产生蠕变所需的应力低于试验温度钢材的屈服强度。因此，对于高温下长期工作的锅炉、蒸汽管道、压力容器所用钢材应具有良好的抗蠕变性能，以防止因蠕变而产生大量变形导致结构破裂及造成爆炸等恶性事故。 ②球化和石墨化在高温作用下，碳钢中的渗碳体由于获得能量将发生迁移和聚集，形成晶粒粗大的渗碳体并夹杂于铁素体中，其渗碳体会从片状逐渐转变成球状，称为球化。由于石墨强度极低，并以片状出现，使材料强度大大降低，脆性增加，称为材料的石墨化。碳钢长期工作在425℃以上环境是地，就会发生石墨化，在大于475℃更明显。SH3059规定碳钢最高使用温度为425℃，GB150则规定碳钢最高使用温度为450℃。 ③热疲劳性能钢材如果长期冷热交替工作，那么材料内部在温差变化引起的热应力作用下，会产生微小裂纹而不断扩展，最后导致破裂。因此，在温度起伏变化工作条件下的结构、管道应考虑钢材的热疲劳性能。 ④材料的高温氧化金属材料在高温氧化性介质环境中（如烟道）会被氧化而产生氧化皮，容易脆落。碳钢处于570℃的高温气体中易产生氧化皮而使金属减薄。故燃气、烟道等钢管应限制在560℃下工作。 （2）金属材料在低温下的性能变化
一、钢衬F4翻边管道检验 ※翻边密封面的宽度是否与制定的标准相同（详见翻边尺寸表） ※翻边起凹槽、裂边视为不合格 ※电火花检测2.0万伏无漏点为合格
二、钢衬F40管件的检验 ※表面光滑平整无气泡无杂质、无变质。 ※厚度均匀控制范围误差±0.5mm. ※密封面宽度达到行业规定要求。 ※电火花检测1.5万伏无漏点火花。 ※壳体无变形、焊缝无开裂。 ※F40粉末的检验 1）产品包装箱应无破损无潮湿现象.
2）产品的标签标识应齐全。 3）产品的实际数量与标签的数量必须相符。 4）必须具备产品的生产许可证、检测报告。 5）外观检验纯白色无可见外来杂质。 产品名称：EC-6820 报告日期： 产品牌号：标准号： 生产批号：检验结果： 产品数量： （二）拉管翻边工艺规程 LT～ZH D 一.目的 本工艺规程目的是利用碳钢为基体内衬化学稳定性优良的塑料管，根据不同的腐蚀介质特点，有针对地选择多种衬塑管，通过加温、拉拔、翻边以期达到塑料管与碳钢粘结为一体，是用于防腐蚀气体、液体的理想管道。 二.原材料的要求 管内壁以及管道与法兰接触处不得存在毛刺、硬棱、杂物，碳钢和塑料管必须有产品检测报告，必须是具备经营许可证资格的厂家所提供。
三.操作 ※拉管套管前应对管内壁检查有无毛刺、杂物。 ※选择正确的衬里材料，直径进行套管、拉管。 ※翻边模芯放置在中心位置，均匀加压，加水冷却。 ※四氟翻边加热时，管表面呈透明状。采用锥形压模扩变，逐步加压，待压到喇叭状，用模芯压紧加水冷却。 四.质量要求 ※四氟管加热时禁止管表面着火，严禁将四氟管加温过高，导致老化。 ※凡发现松配的四氟管、PP、PE管必须用压板压紧在进行另一端翻边。 ※凡紧衬长度≥3m的钢衬四氟直管，先将拉好的管子放置12小时后方可进行翻边，避免在翻好边后四氟管再次收缩。 ※凡发现拉管延伸时，钢衬F4管必须放置二到三天后进行翻边！ ※F4管翻边起凹槽、裂边都视为不合格。 ※下班前将工具收放整齐，工作场地清理打扫干净，做到工完料尽场地清。 附翻边尺寸表
钢衬聚四氟乙烯管(18张) 钢衬聚四氟乙烯PTFE管道及配件亨有“塑料王”的美誉，具有优异的耐温性能和耐腐蚀性能，是理想的硝酸、硫酸、氢氟酸、光气、氯气、王水、混酸、溴化物等有机溶剂等强腐蚀性介质的输送设备。可长期在高温（150℃以内）极限负压工况稳定运行的钢衬四氟管道及配件，解决了以往钢衬四氟管道及配件不能耐负压的缺点，在许多蒸馏等高温高负压系统中得到了广泛的应用。钢衬四氟管主要特性： 钢衬四氟管化学性能： 耐大气老化性：耐辐照性能和较低的渗透性：长期暴露于大气中，表面及性能保持不变。 不燃性：限氧指数在90以下。 耐酸碱性：不溶于强酸、强碱和有机溶剂。 抗氧化性：能耐强氧化剂的腐蚀。 钢衬四氟管工作特性： 性能：介质工作温度：-100℃~-250℃ 介质工作压力：正压：2.5MPa，常温下耐负压70KPa 耐腐蚀性：钢聚四氟乙烯类复合管，除熔融金属锂、钾、钠、三氟化氯、高温下的三氟化氧、高流速的液氟外，它几乎可以抵抗所有化学介质，包括浓硝酸和王水的腐蚀，它可以长期在230℃-250℃温度下工作。钢聚偏氟乙烯类或其它偏氟乙烯类复
合管，对卤素、卤代烃、强氧化剂、沸酸、碱、多种有机溶剂都有良好的耐蚀性，但不耐发烟硫酸、浓热硫酸和硝酸、90℃以上的酮、酯、胺类以及高温磺化剂腐蚀。 钢衬四氟管的主要优点： 耐高温——使用工作温度达250℃。 耐低温——具有良好的机械韧性；即使温度下降到-196℃，也可保持5%的伸长率。 耐腐蚀——对大多数化学药品和溶剂，表现出惰性、能耐强酸强碱、水和各种有机溶剂。 耐气候——有塑料中最佳的老化寿命。 高润滑——是固体材料中摩擦系数最低者。 不粘附——是固体材料中最小的表面张力，不粘附任何物质。 无毒害——具有生理惰性，对生物无毒 钢衬四氟管主要应用： 钢衬四氟管适用于高温下强烈腐蚀性气体和液体，其它类型钢塑复合管和金属管不适输送介质，钢聚四氟乙烯复。合管均适用，钢聚偏氟类复合管适用的输送工作温度在-40℃~+150℃的腐蚀性介质。 钢衬四氟管加工工艺简介
钢衬四氟管道是如何制作而成的 关于钢衬四氟管道的加工您一定也很好奇吧，下面就带大家一起来了解下钢衬四氟管道的加工。 1、首先将无缝钢管按实际尺寸下料，将钢管与焊环进行焊接，环内可采用手工氩弧焊，焊接中出现的飞溅用锉刀处理干净，且将角焊缝磨成圆角，不得有尖刃; 2、然后，在钢管端部钻一个小的孔，作好明显标记，不得堵塞。此孔用来排出加热时钢管与四氟乙烯管间的残气，并在试压时用来观察四氟乙烯管是否损坏漏气。钢管在施衬前应进行预组装。组装时接口处要加适当厚度的石棉巴金垫，以便施衬后符合总的尺寸要求。对组装后的无缝钢管要进行喷砂处理，以清除内壁铁锈，再用压缩空气将管内腔吹扫干净; 3、将四氟乙烯管插入钢管内。如果有些四氟乙烯管不圆而插不进时，应采用热水、蒸汽或中频加热炉等对四氟乙烯管加热，加热的温度不超过100℃。将四氟乙烯管切断时要考虑翻边的长度。一般在焊环面以上留出35-40一长度。翻边前要先在四氟乙烯管上套一个石棉巴金垫片。分两步进
行四氟乙烯管的翻边，第一步先翻成喇叭口，这次翻边所用的胎具是锥形的铸铝件; 4、翻边时，用氧一乙炔焰加热胎具。用半导体表面式温度计测量胎具温度。胎具温度不可过高，温度控制在260℃-280℃之间。翻边时将加热好的锥形胎具慢慢下压，当胎具压到焊环边缘时就不要再压了，这时要用水来冷却，待冷却到环境温度时移开胎具。第二步的翻边使管口进一步塑变。这次的胎具是扁平形的，胎具的加热方法以及温度控制都与第一步相同; 5、加热后将胎具缓慢地压下来，并完全压平，然后用水冷却到环境温度，再拆下胎具。最后将衬好的钢衬四氟管道上好盲板，送入专用的加温圆筒中，连接好压缩空气管，用中频加热的方法加热圆筒，使管道整体加温到280℃左右，然后缓慢地通人8-l0kgf/cm2的压缩空气。将钢衬管放在水槽中，使钢管全部浸入水中，缓慢地通入15kgf/cm2的压缩空气，检查钻孔处是否产生气泡，如发现气泡，则证明四氟乙烯管已坏。其原因主要是因为加热不均或充气速度过快。衬好的钢管，用木盲板将两端封好，防止将四氟乙烯管划坏。
工程施工材料选择与施工要求 一、工艺管道 1、车间使用的溶剂管道、物料的不锈钢管道，根据压力选择壁厚但DN25以上管径的 壁厚不小于3mm，包括卫生级管道 2、车间使用的耐腐蚀管道不得使用可燃材料如聚乙烯、聚丙烯等，建议选择钢衬四氟 或钢衬搪瓷管道 3、管道连接方式已法兰为优先选择，输送可燃液体的管道、有毒有害气体、易燃易爆 气体管道禁止使用快开卡盘，氮气、空气可以使用快开接头连接形式 4、管道法兰连接出使用静电跨接线，遵循EHS规范要求，多于6个螺栓以上的需要跨 接。每对法兰或螺纹接头间电阻超过0.03欧姆时应设导线跨接。 5、输送可燃液体的管道、有毒有害气体、易燃易爆气体管道宜采用明管敷设，最大限 度的减少夹层中水平敷设，穿楼板，穿楼层管道必须加套管保护，并且套管高出地 面5cm 6、设备的氮气保护要经过核算，满足设备用量，离心机、烘箱等大 耗量设备宜单独设置氮气管道 7、 二、空调、尾气与维护结构 1、彩钢板选择不燃材料，顶板使用博美网格，墙板选用复合博美网 格或岩棉板，建议选用博美网格。 2、门板选用复合铝蜂窝彩钢板， 3、维护结构禁止选用复核纸蜂窝、苯板等可燃材料 4、空调、尾气管道禁止使用可燃材料，禁止使用玻璃钢管道包括无 机玻璃钢 5、酸性气体的尾气吸收使用移动式喷淋吸附，管道临时连接 6、吸收塔可以使用玻璃钢材质 7、尾气管道材质具有导电性，并做静电接地 8、空调送风、排风必须设置防火阀，并且阀门与排风温度监测联动， 当排风温度高于70度时自动关闭，并停止风机运行 9、空调风管保温可以采用橡塑海绵，但外面必须包覆不燃材料 10、空调低温水管道保温可以使用橡塑海绵，外包镀锌铝板或不锈钢 板或单层彩钢板，不建议铝板 11、离心机宜选择单独排风系统 12、空调自动控制 三、工艺设备选择与设备安装 1、设备选择不得使用可燃材料，如pp，聚乙烯储罐等。承装酸性物 料的设备除耐腐蚀金属外，建议选择搪瓷储罐、或钢衬喷涂储罐。 2、所有设备均需要做好静电接电 3、设备下口宜选用法兰连接，高度适宜操作。 四、电气仪表安装安全要求 1、电气安装必须规范，按规定使用穿线管，DN50以下管道均采用 国标，地埋仅用于穿线保护的可以选择薄壁管 2、防爆接线盒螺栓必须上全，电缆桥架必须封闭桥架盖 3、穿线管与桥架，与接线盒、与灯具等设备连接位置，穿线后的接 口使用防爆胶泥密封，密封厚度5~10cm
衬四氟管道 氟防腐最大优点： 1.耐温高{最高使用温度260度。} 2.耐强酸强碱{pH值1~14之间。} 3.附着力优{负压可达到0.09MPa，抽真空效果。} 4.使用寿命长{一般条件下可使用8到10年，保固期一般承诺为1年。} 5.抗渗透强{氢氟酸.氯气.溴氟酸等各种气体都具有很好的抗渗透性 钢衬四氟直管俗称松衬管。 内衬PTFE管道、管配件的钢管、法兰选用要求 1、管道采用国家标准无逢钢管，因工艺要求，衬里面的管子有效通径小于钢管的公称通径，设计者及用户进行必要的有效流量标准后确定钢管的通径。 2、法兰可根据用户需要按HG、GB、JB、ANSI、JIS、BS、DIN等国家标准，可以是锻
造，也可由合同确定，因密封面加工工艺建议选用板式平焊法兰、带颈平焊法兰。密封面均为平面密封型式，为了便于管路安装，可为用户提供平焊环活动法兰。 内衬PTFE衬里层试验、检验及使用范围 1、管道及管配件均以1.5倍设计压力进行水压试验后. 2、凡涉及内衬PTFE衬里层经水压试验后,100%地进行完好性检验,其泄漏点检验方法采用电火花测试. 3、使用范围 a.使用温度-20~200℃ b.使用压力≤2.5Mpa c.允许负压DN≤250mm为-0.09Mpa、DN＞250mm为-0.08Mpa d.可输送任意浓度的强酸、强碱、有机溶剂、强氧化剂、有毒、易挥发、易燃的化学介质。 钢衬聚四氟乙烯管道性能： 性能：介质工作-100℃~-250℃ 介质工作压力：正压：-2.5MPa，常温下耐负压70KPa 耐腐蚀性：钢聚四氟乙烯类复合管，除熔融金属锂、钾、钠、三氟化氯、高温下的三氟化氧、高流速的液氟外，它几乎可以抵抗所有化学介质，包括浓硝酸和王水的腐蚀，它可以长期在230℃-250℃温度下工作。钢聚偏氟乙烯类或其它偏氟乙烯类复合管，对卤素、卤代烃、强氧化剂、沸酸、碱、多种有机溶剂都有良好的耐蚀性，但不耐发烟硫酸、浓热硫酸和硝酸、90℃以上的酮、酯、胺类以及高温磺化剂腐蚀。 钢衬聚四氟乙烯管道优势： 耐高温——使用工作温度达250℃。 耐低温——具有良好的机械韧性；即使温度下降到-196℃，也可保持5%的伸长率。 耐腐蚀——对大多数化学药品和溶剂，表现出惰性、能耐强酸强碱、水和各种有机溶剂。 耐气候——有塑料中最佳的老化寿命。 高润滑——是固体材料中摩擦系数最低者。 不粘附——是固体材料中最小的表面张力，不粘附任何物质。 无毒害——对生物无毒性 产品用途： 钢衬聚四氟乙烯管道应用 适用于高温下强烈腐蚀性气体和液体，其它类型钢塑复合管和金属管不适输送介质，钢聚四氟乙烯复。合管均适用，钢聚偏氟类复合管适用的输送工作温度在-40℃~+150℃的腐蚀性介质。 本公司钢衬四氟复合管，采用正宗紧衬工艺，耐负压耐真空，一次成型无接缝，平整坚固，不凹面。结合永不脱落。广泛应用于电力、化工、石化制品、环保等行业。
钢塑管安装施工方案 一、工程概况： 威远化工项目涉及钢塑管有两种：甲氨基车间为钢衬四氟乙烯管，分别为DN 25、DN 32、DN 40、DN 50、DN 65、DN 80、DN 100;罐区为钢衬聚丙烯管，分别为DN4Q DN50 DN65钢 塑管道安装有其特殊性，故本方案从安装技术、质量、安全方面进行规范，为衬塑管道安装提供全方面技术支持。 二、编制依据： 1、《衬塑（PP PE PVC钢管和管件》HG2053 92 2、《衬聚四氟乙烯钢管和管件》HG/T21562——94 三、施工方案： 1 、施工程序：将该项目原则性施工方法、安装顺序和步骤作概要说 明： ⑴、施工工艺流程 施工工艺流程，是将该项目施工工艺全过程的施工顺序、各工序间的流水作业（关系及衔接）表述清楚，并用流程图说明如下：
准备
⑵、衬塑管道安装 衬塑管道配制一般为工厂化成品管，对于现场配置然后送厂家衬里的调整管段按如下流程完成： 以上工序安排可根据设备到货情况和厂家对具体设备的要求做适当调整 2、技术准备：
依据设备布置图、工艺配管图结合现场实际情况，甲乙双方技术人员充分沟通、图纸会审和技术交底。建立三维模型，绘制管道三维模型图。准确标明短节、管件、阀门位置和长度尺寸，钢塑管最长不宜超过4 米。依据三维配管图，准确汇总材料计划供甲方采购成品管。 3、施工准备：管道及附件清点检查 1）按照经审批的材料限额领料单领料。 2）清点管道及附件，管道材质、管径、壁厚必须符合图纸要求，管道材 质必须有出厂合格证，对管子外观进行检查，无裂纹，做好记录，并注明检查人和检查结果。 3）管道、管件、管道附件在使用前应进行外观检查，要求为：无裂纹、 缩孔、夹渣、粘砂、折迭、漏焊、重皮等缺陷，表面应光滑，不允许有尖锐滑痕。 4 ）法兰密封面应光洁，不得有径向沟槽，且不得有气孔、裂纹、毛 刺或其它降低强度和连接可靠性方面的缺陷。 5）法兰使用前，应按照设计图纸校核各部尺寸，并与待连接的设备上的 法兰进行核对，以保证正确地连接。 6）螺栓及螺母的螺纹应完整，无伤痕、毛刺等缺陷，螺栓与螺母的配合 应良好，无松动或卡涩现象。 7）管道、管件内部要清理干净，施工中要加临时封堵保护管件不受污 染。 8）检查管道上预留孔是否齐全，如有缺少联系厂家处理，安装后的管道上严禁动电火焊或钻孔。
碳钢衬四氟管管道简介 碳钢衬四氟乙烯（英文缩写为Teflon或[PTFE,F4]）,被美誉为/俗称“塑料王”，中文商品名“铁氟龙”、“特氟隆”（teflon)、“特氟龙”、“特富隆”、“泰氟龙”等。它是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性、耐腐蚀性(是当今世界上耐腐蚀性能最佳材料之一，除熔融金属钠和液氟外，能耐其它一切化学药品，在王水中煮沸也不起变化，广泛应用于各种需要抗酸碱和有机溶剂的)、密封性、高润滑不粘性、电绝缘性和良好的抗老化耐力、耐温优异（能在+250℃至-180℃的温度下长期工作）。 钢衬四氟管是以普通碳素钢管作为基体，内衬化学稳定性优良的热塑性聚四氟乙烯（英文缩写为Teflon或[PTFE,F4]）塑料，经特定的工艺加工而成。它既有钢管的机械性能，又有四氟塑料的高耐腐蚀，缓结垢，不易生长微生物的特点，是输送强酸、强碱、工业盐及有强烈腐蚀性气体等介质的理想管道。 ★ 钢衬聚四氟管产品性能
性能：介质工作-100℃~-250℃ 介质工作压力：正压：-2.5MPa，常温下耐负压70KPa 耐腐蚀性：钢聚四氟乙烯类复合管，除熔融金属锂、钾、钠、三氟化氯、高温下的三氟化氧、高流速的液氟外，它几乎可以抵抗所有化学介质，包括浓硝酸和王水的腐蚀，它可以长期在230℃-250℃温度下工作。钢聚偏氟乙烯类或其它偏氟乙烯类复合管，对卤素、卤代烃、强氧化剂、沸酸、碱、多种有机溶剂都有良好的耐蚀性，但不耐发烟硫酸、浓热硫酸和硝酸、90℃以上的酮、酯、胺类以及高温磺化剂腐蚀。 聚四氟乙烯（F4）的耐腐蚀性能参数表 腐蚀介质温度℃耐蚀性腐蚀介质温度℃耐蚀性腐蚀介质温度℃耐蚀性硫酸任意浓度240 耐四氯甲烷240 耐二氧乙烯240 耐 发烟硫酸任意浓度240 耐氟乙烯240 耐氟150 耐 亚硫酸任意浓度240 耐二氧乙烯60 耐三氧乙烯60 耐 氢淡酸任意浓度240 耐溴65 耐五氧乙烯240 耐 氢氧酸任意浓度240 耐四氟乙烯240 耐苯240 耐 盐酸任意浓度240 耐苯胺240 耐甲苯240 耐 磷酸任意浓度240 耐氧苯240 耐二甲苯240 耐 氢氟酸任意浓度240 耐溴苯60 耐硝基苯240 耐 亚硝酸任意浓度240 耐乙醇240 耐苯甲醛240 耐 氟酸任意浓度240 耐丁醇240 耐糠醛240 耐 次氟酸任意浓度240 耐丙酮240 耐环乙醇240 耐 氢氧化钠任意浓度240 耐环乙酮60 耐苯甲醇240 耐 氢氧化钾任意浓度240 耐甲酸甲酯60 耐乙二醇240 耐 高氟酸任意浓度240 耐甲酸民酯60 耐丙二醇240 耐 铬酸任意浓度240 耐醋酸甲酯240 耐糠醇60 耐 氟磺酸任意浓度240 耐醋酸乙酯240 耐苯醇沸耐 王水任意浓度240 耐醋酸内酯240 耐甲沸耐 甲酸任意浓度240 耐醋酸丁酯240 耐甲醛240 耐 醋酸任意浓度240 耐丁酸乙酯60 耐三乙胺240 耐 苯二甲酸 冰醋酸任意浓度240 耐 240 耐乙醚240 耐 二丁酯 苯二甲酪 醋酸肝任意浓度240 耐 200 耐丁醚240 耐 二辜酯 一氟醋酸任意浓度240 耐一7-除240 耐异内醚240 耐 二氟醋酸任意浓度240 耐二氟丙烷240 耐呋喃沸耐
第一节衬塑钢管给水管道安装安装 本工程中部分室内给水管道采用衬塑复合钢管，丝扣连接。 1. 管道安装一般规定 (1) 钢塑复合管给水管道安装前，对安装所需管材、配件、阀门等附件以及管道支承件、紧固件、密封圈等应该对产品合格证、卫生部门的认证报告、规格型号、品种和数量，并进行外观检查。 (2) 钢塑复合管应选用的施工机具：切割应采用金属锯；套丝应采用自动套丝机；压槽应采用专用滚槽机；弯管应采用弯管机冷弯。 (3) 钢塑复合管不得埋设在钢筋混凝土结构中。 (4) 管径不大于50mm 时可用弯管机冷弯，但弯曲半径不得小于8倍管径，弯曲角度不得大于10°。 (5) 埋地、嵌墙敷设的管道，在进行隐蔽工程验收后应及时填补。 2. 管道预制加工螺纹连接： (1) 截管：根据现场测绘的草图，在选好的管材上画线，按线截管。截管宜采用金属锯，不得采用砂轮切割［若采用砂轮切割时，其转速不得大于800r/min。当采用手工锯截管时，其锯面应垂直于管中心。 (2) 套丝：套丝应采用润滑油润滑。圆锥形管螺纹应符合现行国家标准《用螺纹密封的管螺纹》(GB/T7306-2000)的要求，并应采用标准螺纹规检验。 (3) 管端清理加工要求：应用细锉将金属管端的毛边修光，应采用棉丝和毛刷清除管端和螺纹内的油、水和金属切屑。管端和管螺纹清理加工后，应进行防腐、密封处理， 宜采用防锈密封和聚四氟乙烯生胶带缠绕螺纹，同时应用色笔在管壁上标记拧入深度。 (4) 管子与配件连接要求：①管子与配件连接不得采用非衬塑可锻铸铁管件。 ②管子与配件连接前，应检查衬塑可锻铸铁管件内橡胶密封圈或厌氧密封胶。然后将配件用手捻上管端丝扣，在确认管件接口已插入衬(涂)塑钢管后，用管钳按下表进行管子与配件的连接，注意不得逆向旋转。 管子与配件连接后，外露的螺纹部分及所有钳痕和表面损伤的部位应涂防锈密封胶。用厌氧密封胶密封的管接头，养护期不得少于24h，其间不得进行试压。 ③钢塑复合管不得与阀门直接连接，应采用黄铜质内衬塑的内螺纹专用过渡管接头。钢塑复合管不得与给水栓直接连接，应采用黄铜质专用内螺纹管接头。钢塑复合管与铜管、塑料管连接时应采用专用过渡接头。当采用衬塑的内外螺纹专用过渡接头与其他材质的管配件、附件连接时，应在外螺纹的端部采取防腐处理。 3. 钢塑复合管最大支撑间距 管径在65～100mm为3.5m；管径在125～200mm为4.2m。支撑设置时应当注意：横管的任何两个接头之间应有支撑；支撑点不得置于接头上。 4. 干管安装 室内给水管道的安装顺序，一般先地下后地上，先大管后小管，先立管后支管。给水干管通常指水平干管，分地下干管和地上干管两种。根据管道的敷设安装方式不同，干管安装可分为埋地干管安装和架空干管安装。 (1) 埋地干管安装：给水埋地干管的敷设安装，一般从给水引人管(又称进户管)穿基础墙处开始，先铺设地下室内部分，待土建施工结束后，再进行室外连接管的安装。开挖沟槽前，应根据设计图纸规定的管道位置、标高和土建给出的建筑轴线及标高线，确定埋地干管的准确位置和标高。埋地管道铺设，应在未经扰动的原土或在土建回填土夯实后重新开挖，严禁在回填土之前或未经夯实的土层中铺设。埋地干管铺设前，应
第一节衬塑钢管安装 一、施工准备 1、认真熟悉图纸，根据施工方案决定的施工方法及参照图纸设计说明要求做好准备工作。 2、按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际的安装尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、套丝、上零件、调直、校对，按管段分组编号）。 3、材料检验 （1）衬塑钢管及管件的规格种类应符合设计要求，管壁外镀锌均匀，无锈蚀、毛刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。 （2）阀门的规格、型号应符合设计要求。阀体铸造表面光洁、无裂纹，阀杆开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。 4、机具准备 （1）机械：套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。 （2）工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、揻弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。 （3）其他：水平尺、线坠、钢卷尺、小线、压力表等。 5、工艺流程 安装准备——预制加工——干管安装——立管安装——支管安装——管道试压——管道冲洗 二、管道安装 1、管道安装应执行先地下管后地上管、先大管后小管，先无压后有压的安装顺序原则，给水和消防管道避让采暖管道。 2、管道安装前，逐件检查管道组成件内部是否清洁，不清洁的一定要清理干净。 3、管道安装前，应按设计或规范要求对管道支吊架进行检查、调试和核对。
4、管道安装按管道平面布置图和单线图进行，重点注意标高、介质流向、支吊架型式及位置、坡度值、预拉值、管道材质、阀门的安装方向，未经设计及有关部门的同意不允许对图示的技术要求更改。 5、与动设备连接的管道，宜从设备一侧开始安装，并应在管道安装前先安装管道支架；管道安装时不得强力安装，其管道和阀门等的重量和附加力矩不得作用在设备上。 6、管道安装时，不允许采用临时支吊架，不得用铁丝、石块等作为临时支吊架，尽早安装正式支吊架。支吊架焊接同管道焊接要求相同，焊道要饱满，焊接完毕须经检查人员检查合格后，方可进行管道安装。 7、横管、纵管方向弯曲度：管道允许偏差不大于1mm/m；全长25m以上，管道允许偏差不大于25mm。 8、立管垂直度：管道允许偏差不大于3mm/m；全长5m以上，管道允许偏差不大于8mm。 9、横管安装 ①从外墙预埋套管中至一层地面预留洞中拉线安装吊架，管道穿后砌墙处预埋刚套管（套管管径比管道大一号）。 ②将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，丝扣外露2~3扣，清除麻头，校核甩口的高度、方向是否正确。外露丝扣和镀锌层破坏处刷好防锈漆。 10、给水立管安装 ①立管安装时，从顶层至地下室统一吊线安装立管卡，管道穿楼板处预留刚套管（套管管径比管道大一号）。 ②将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，丝扣外露2~3扣，清除麻头，校核甩口的高度、方向是否正确。外露丝扣和镀锌层破坏处刷好防锈漆。 ③支管甩口均加好临时丝堵，立管阀门安装朝向应便于操作和修理。 ④安装完后用线坠吊直找正，配合土建堵好楼板洞。 11、连接方式：采用丝扣连接。衬塑钢管的丝扣连接应按下列程
转让钢衬四氟管道生产技术 撰写人：梁涌 钢衬聚四氟乙烯管道的生产工艺，在钢衬塑管道行业当中是相对简单的。操作上并不复杂，控制产品的最终成品率也很高，最主要的关键在于操作人员的控制手法及经验。下面我简要介绍一下钢衬聚四氟乙烯管道生产技术的整个过程。材料的选购： 1、原则上来说聚四氟乙烯衬里材料的外径大于钢管的内径1mm。这样做法 的目的是能够让聚四氟乙烯和钢管紧密贴合，达到紧衬的效果，使钢衬聚 四氟乙烯管道更耐用和耐少量的负压。（衬里管道是否能耐负压的管件取决于现场使用环境的温度高低。衬里管道的衬层厚度，材料的致密度。） 例：DN50的管道，钢管采用Φ57X3.5mm 是正常的国标尺寸。这种规格的钢管的内径尺寸为57-3.5X2=50mm 那么聚四氟乙烯衬里材料的外径就应 该为51mm壁厚为3mm。即为：45X51的四氟管 2、对钢管的要求是无缝焊管，与法兰焊接外口焊接，内口无需焊接。（这样 是保证钢管内壁均匀，如果内口焊接将给下一步的拉伸造成很大麻烦。） 钢管与法兰的焊接要求： 1、首先对将要焊接的钢管进行切割下料，最终的标准要求是焊接后法兰口 与钢管端面平齐。在批量生产过程中保证每根衬管都一致是很难做到的， 所以就形成了一系列严格的规定。这里对于四氟衬里管的厚度及钢管的度 要求应完全参照标准HG/T2437-2006 聚四氟乙烯钢衬直管尺寸表： 如上图所示尺寸表钢管的下料尺寸原则为：厚度X2+4mm 例：DN 50的钢管L=2000mm 钢管下料长度为： 四氟厚度2000-（3mmX2+4mm）=1992mm 其他规格如…… 2、法兰与钢管的焊接： 虽然钢管已经让出尺寸4个毫米，在对接焊接时由于偏口问题基本上是对平为标准。对平后将钢管与法兰的外部焊接牢固，内口无需焊接。焊好后打磨处理待用即可。 四氟管的准备与拉伸： 1、首先对四氟管进行削口待用。（要求四氟管削口均匀分布） 2、将拉伸设备的掐具一端穿过焊接好的钢管，掐死在削好的四氟管上，慢慢 的将该端顺到钢管里面一点点，然后开动设备缓慢的将四氟管拉入钢管内。 （卷扬机拉伸速度均匀、接近尾端时放慢拉伸速度，避免拉过头）。 3、两端预留足够的翻边量。（将拉伸好的管道放置12小时以上，目的是消除 聚四氟乙烯管与钢管之间的应力。避免翻边后四氟管收缩，将翻边拉变型。）4、放置后将四氟管端切边预留足够的翻边量并保证切口处平滑。
衬四氟主要工艺简介 一、四氟乙烯(PTFE)-钠萘溶液处理粘接法 聚四氟乙烯(PTFE)-钠萘溶液处理粘接法：钠萘溶液处理含氟材料，主要是通过腐蚀液与PTFE塑料发生化学反应，扯掉材料表面上的部分氟原子，这样就在表面上留下了碳化层和某些极性基团。 钠萘溶液处理含氟材料，主要是通过腐蚀液与PTFE塑料发生化学反应，扯掉材料表面上的部分氟原子，这样就在表面上留下了碳化层和某些极性基团。红外光谱表明，表面引入羟基、羰基和不饱和键等极性基团，这些基团能使表面能增大，接触角变小，润湿性提高，由难粘变为可粘。这是目前研究的所有方法中效果较好，也是比较常用的方法。一般用钠萘四氢呋喃作为腐蚀液。处理粘接步骤如下： (1)处理液配制：将一定量的金属钠加入到四氢呋喃与萘的溶液中，其中金属钠的质量分数控制在3％~5％，在室温下搅拌约2h，直至溶液颜色呈现深褐色或黑色即可； (2)将待处理的PTFE工件浸入到该溶液中约5~10min，取出再用丙酮溶液浸泡3~5 min； (3)从丙酮溶液中取出工件，用清水漂洗干净后置于阴暗处自然干燥； (4)选择环氧树脂、有机硅或聚氨酯做粘合剂，均匀涂于处理过的待粘接表面并立即粘接，于24~30℃下静置24h后即可粘接牢靠。 二、钢衬四氟直管俗称松衬管。 此工艺采用PTFE棒材车削成的薄膜，缠绕烧结成形。适用于常压、正压的输送管路（如三废处理管路等），不宜用于有负荷的管路（如泵进、出口处及由落差或突然冷却等能产生负压的管路）。聚四氟乙烯衬里管道工艺之缠绕管松衬法具体工艺为：将模压生产的四氟棒料，用车床切削成薄带，用手工或机械的方法将四氟薄带缠绕在预先设计好尺寸的模具上，达到要求的厚度后，再在其外用同样方法缠上三到四层无碱玻璃丝带，最外层用铁丝扎紧，然后送入烧结炉成型，烧结后取出用水冷却，然后用手工或机械方法脱模，再套入钢管，翻边后即完成。 缠绕管是最初生产较多应用较广的一种，聚四氟乙烯这种管子生产时，自由度大，可以从小口径到大口径（可达Φ2000mm以上），该管用车削薄膜缠绕后，烧结而成，其整体性和均匀性与缠绕时的张力、薄膜的厚度、薄膜表面的洁净程度、烧结时的温度、时间等因素有关，较难掌握。由于缠绕层数多，工艺上难以控制，烧结后整体性和均匀性很难保证。因此，缠绕管最大壁厚不超过3mm，其生产过程较多，控制欠严密，加工方法以手工为主聚四氟乙烯，质量不稳定，缺乏有力的检测手段，且这种缠绕管松衬的管子壁簿，在负压和温差波动大时，管道易抽瘪和法兰翻边部位易断裂等缺陷。 内衬PTFE管道、管配件的钢管、法兰选用要求 1、管道采用国家标准无逢钢管，因工艺要求，衬里面的管子有效通径小于钢管的公称通径，设计者及用户进行必要的有效流量标准后确定钢管的通径。 2、法兰可根据用户需要按HG、GB、JB、ANSI、JIS、BS、DIN等国家标准，可以是锻
聚四氟乙烯(PTFE) 聚四氟乙烯（英文缩写为Teflon或[PTFE,F4]）,被美誉为/俗称“塑料王”，中文商品名“铁氟龙”、“特氟隆”（teflon)、“特氟龙”、“特富隆”、“泰氟龙”等。它是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性、耐腐蚀性(是当今世界上耐腐蚀性能最佳材料之一，除熔融金属钠和液氟外，能耐其它一切化学药品，在王水中煮沸也不起变化，广泛应用于各种需要抗酸碱和有机溶剂的)、密封性、高润滑不粘性、电绝缘性和良好的抗老化耐力、耐温优异（能在+250℃至-180℃的温度下长期工作）。聚四氟乙烯它本身对人没有毒性，但是在生产过程中使用的原料之一全氟辛酸铵(PFOA)被认为可能具有致癌作用。 温度-20～250℃（-4～＋482°F），允许骤冷骤热，或冷热交替操作。 压力-0.1～6.4Mpa（全负压至64kgf/cm2）（Full vacuum to 64kgf/cm2）它的产生解决了我国化工、石油、制药等领域的许多问题。聚四氟乙烯密封件、垫圈、垫片. 聚四氟乙烯密封件、垫片、密封垫圈是选用悬浮聚合聚四氟乙烯树脂模塑加工制成。聚四氟乙烯与其他塑料相比具有耐化学腐蚀与的特点，它已被广泛地应用作为密封材料和填充材料。 用作工程塑料，可制成聚四氟乙烯管、棒、带、板、薄膜等。一般应用于性能要求较高的耐腐蚀的管道、容器、泵、阀以及制雷达、高频通讯器材、无线电器材等。分散液可用作各种材料的绝缘浸渍液和金属、玻璃、陶器表面的防腐图层等。各种聚四氟圈、聚四氟垫片、聚四氟盘根等广泛用于各类防腐管道法兰密封。此外，也可以用于抽丝，聚四氟乙烯纤维——氟纶（国外商品名为特氟纶）。 目前，各类聚四氟乙烯制品已在化工、机械、电子、电器、军工、航天、环保和桥梁等国民经济领域中起到了举足轻重的作用。 聚四氟乙烯(PTFE)使用条件行业化工、石化、炼油、氯碱、制酸、磷肥、制药、农药、化纤、染化、焦化、煤气、有机合成、有色冶炼、钢铁、原子能及高纯产品生产（如离子膜电解），粘稠物料输送与操作，卫生要求高度严格的食品、饮料等加工生产部门。 使用优点 耐高温——使用工作温度达250℃。 耐低温——具有良好的机械韧性；即使温度下降到-196℃，也可保持5%的伸长率。 耐腐蚀——对大多数化学药品和溶剂，表现出惰性、能耐强酸强碱、水和各种有机溶剂。 耐气候——有塑料中最佳的老化寿命。 高润滑——是固体材料中摩擦系数最低者。 不粘附——是固体材料中最小的表面张力，不粘附任何物质。

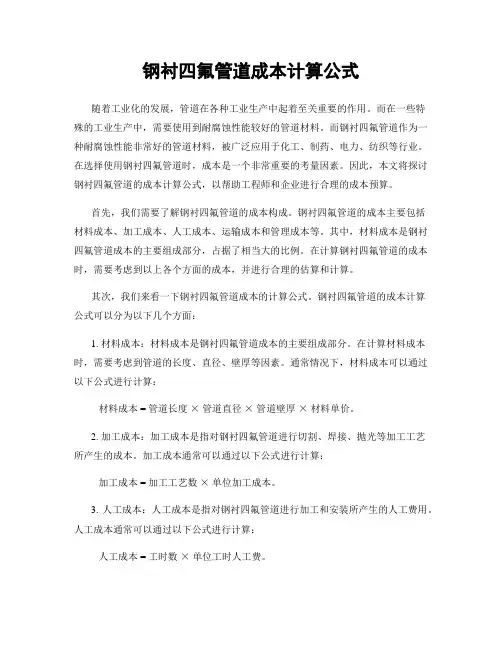

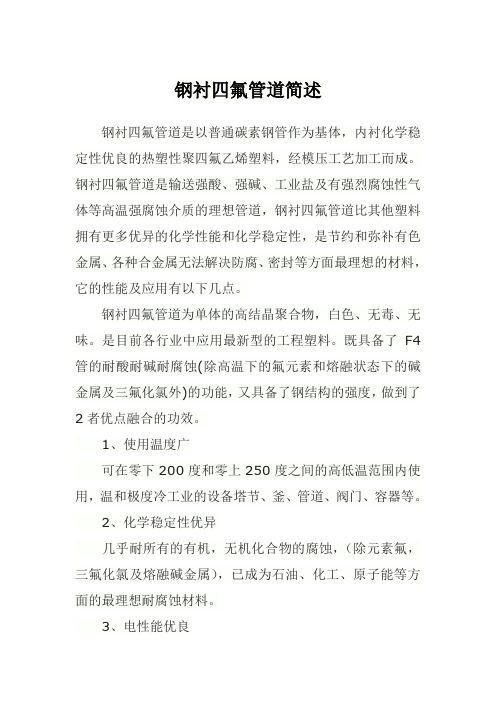

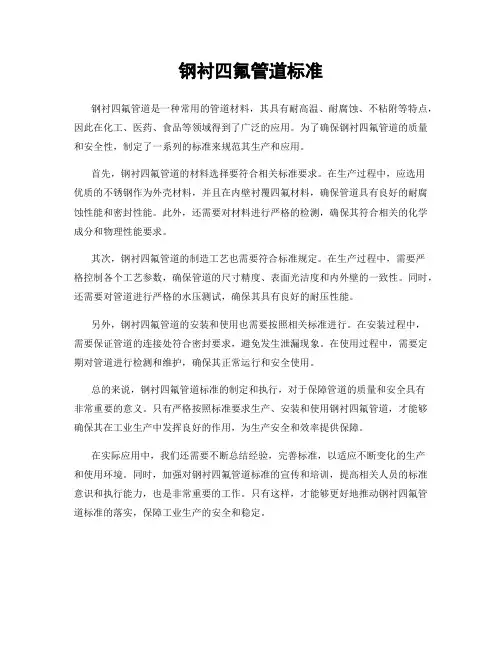

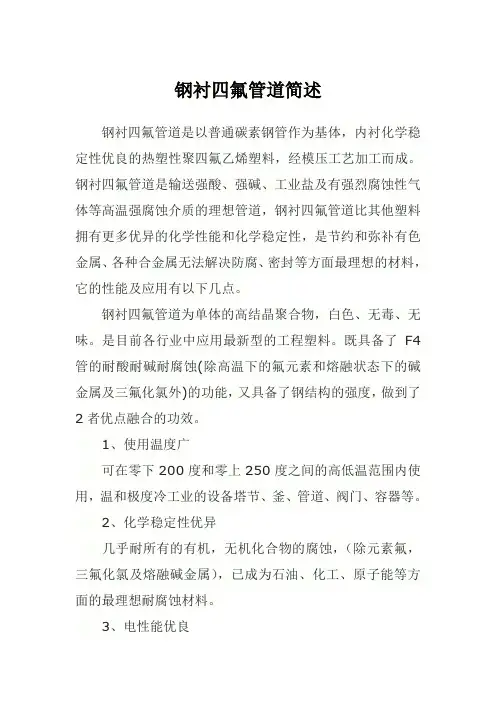

钢衬四氟管道简介 钢衬四氟管道是以普通碳钢管作为基体，内衬化学稳定性优良的热塑性聚四氟乙烯（英文缩写为Teflon或[PTFE,F4]）塑料，经特定的工艺加工而成。它既有钢管的机械性能，又有四氟塑料的高耐腐蚀，不易生长微生物的特点，是输送强酸、强碱、工业盐及有强烈腐蚀性气体等介质的理想管道。 ★ 钢衬聚四氟管产品性能 性能：介质工作-100℃~-160℃ 介质工作压力：正压：-2.5MPa，常温下耐负压70KPa 耐腐蚀性：钢衬四氟管道，除熔融金属锂、钾、钠、三氟化氯、高温下的三氟化氧、高流速的液氟外，它几乎可以抵抗所有化学介质，包括浓硝酸和王水的腐蚀，它可以长期在230℃-250℃温度下工作。
聚四氟乙烯（F4）的耐腐蚀性能参数表 腐蚀介质温度℃耐蚀性腐蚀介质温度℃耐蚀性腐蚀介质温度℃耐蚀性硫酸任意浓度240 耐四氯甲烷240 耐二氧乙烯240 耐发烟硫酸任意浓度240 耐氟乙烯240 耐氟150 耐亚硫酸任意浓度240 耐二氧乙烯60 耐三氧乙烯60 耐氢淡酸任意浓度240 耐溴65 耐五氧乙烯240 耐氢氧酸任意浓度240 耐四氟乙烯240 耐苯240 耐盐酸任意浓度240 耐苯胺240 耐甲苯240 耐磷酸任意浓度240 耐氧苯240 耐二甲苯240 耐氢氟酸任意浓度240 耐溴苯60 耐硝基苯240 耐亚硝酸任意浓度240 耐乙醇240 耐苯甲醛240 耐氟酸任意浓度240 耐丁醇240 耐糠醛240 耐次氟酸任意浓度240 耐丙酮240 耐环乙醇240 耐氢氧化钠任意浓度240 耐环乙酮60 耐苯甲醇240 耐氢氧化钾任意浓度240 耐甲酸甲酯60 耐乙二醇240 耐高氟酸任意浓度240 耐甲酸民酯60 耐丙二醇240 耐铬酸任意浓度240 耐醋酸甲酯240 耐糠醇60 耐氟磺酸任意浓度240 耐醋酸乙酯240 耐苯醇沸耐王水任意浓度240 耐醋酸内酯240 耐甲沸耐甲酸任意浓度240 耐醋酸丁酯240 耐甲醛240 耐醋酸任意浓度240 耐丁酸乙酯60 耐三乙胺240 耐 苯二甲酸 冰醋酸任意浓度240 耐 240 耐乙醚240 耐 二丁酯 苯二甲酪 醋酸肝任意浓度240 耐 200 耐丁醚240 耐 二辜酯 一氟醋酸任意浓度240 耐一7-除240 耐异内醚240 耐二氟醋酸任意浓度240 耐二氟丙烷240 耐呋喃沸耐三氟醋酸任意浓度240 耐二硫化碳60 耐苯乙酮沸耐丙酸任意浓度240 耐丙烯醚240 耐矿物油240 耐 酞酸二丁 丁酸任意浓度240 耐 260 耐苄沸耐 脂 娶一酸一 氢氧化钠任意浓度240 耐 沸耐松180 耐 T醋 过氧化氢 四氟化钠任意浓度240 耐 60 耐氟化铵100 耐 90％ 二甲基甲 次氟酸钠任意浓度240 耐 1 50 耐吡啶沸耐 酰胺
衬四氟管件简介 衬四氟乙烯（英文缩写为Teflon或[PTFE,F4]）,被美誉为/俗称“塑料王”，中文商品名“铁氟龙”、“特氟隆”（teflon)、“特氟龙”、“特富隆”、“泰氟龙”等。它是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性、耐腐蚀性(是当今世界上耐腐蚀性能最佳材料之一，除熔融金属钠和液氟外，能耐其它一切化学药品，在王水中煮沸也不起变化，广泛应用于各种需要抗酸碱和有机溶剂的)、密封性、高润滑不粘性、电绝缘性和良好的抗老化耐力、耐温优异（能在+250℃至-180℃的温度下长期工作）。 衬四氟管件是以普通碳素钢管作为基体，内衬化学稳定性优良的热塑性聚四氟乙烯（英文缩写为Teflon或[PTFE,F4]）塑料，经特定的工艺加工而成。它既有钢管的机械性能，又有四氟塑料的高耐腐蚀，缓结垢，不易生长微生物的特点，是输送强酸、强碱、工业盐及有强烈腐蚀性气体等介质的理想管道。 ★ 钢衬聚四氟管产品性能
性能：介质工作-100℃~-250℃ 介质工作压力：正压：-2.5MPa，常温下耐负压70KPa 耐腐蚀性：钢聚四氟乙烯类复合管，除熔融金属锂、钾、钠、三氟化氯、高温下的三氟化氧、高流速的液氟外，它几乎可以抵抗所有化学介质，包括浓硝酸和王水的腐蚀，它可以长期在230℃-250℃温度下工作。钢聚偏氟乙烯类或其它偏氟乙烯类复合管，对卤素、卤代烃、强氧化剂、沸酸、碱、多种有机溶剂都有良好的耐蚀性，但不耐发烟硫酸、浓热硫酸和硝酸、90℃以上的酮、酯、胺类以及高温磺化剂腐蚀。 聚四氟乙烯（F4）的耐腐蚀性能参数表 腐蚀介质温度℃耐蚀性腐蚀介质温度℃耐蚀性腐蚀介质温度℃耐蚀性硫酸任意浓度240 耐四氯甲烷240 耐二氧乙烯240 耐 发烟硫酸任意浓度240 耐氟乙烯240 耐氟150 耐 亚硫酸任意浓度240 耐二氧乙烯60 耐三氧乙烯60 耐 氢淡酸任意浓度240 耐溴65 耐五氧乙烯240 耐 氢氧酸任意浓度240 耐四氟乙烯240 耐苯240 耐 盐酸任意浓度240 耐苯胺240 耐甲苯240 耐 磷酸任意浓度240 耐氧苯240 耐二甲苯240 耐 氢氟酸任意浓度240 耐溴苯60 耐硝基苯240 耐 亚硝酸任意浓度240 耐乙醇240 耐苯甲醛240 耐 氟酸任意浓度240 耐丁醇240 耐糠醛240 耐 次氟酸任意浓度240 耐丙酮240 耐环乙醇240 耐 氢氧化钠任意浓度240 耐环乙酮60 耐苯甲醇240 耐 氢氧化钾任意浓度240 耐甲酸甲酯60 耐乙二醇240 耐 高氟酸任意浓度240 耐甲酸民酯60 耐丙二醇240 耐 铬酸任意浓度240 耐醋酸甲酯240 耐糠醇60 耐 氟磺酸任意浓度240 耐醋酸乙酯240 耐苯醇沸耐 王水任意浓度240 耐醋酸内酯240 耐甲沸耐 甲酸任意浓度240 耐醋酸丁酯240 耐甲醛240 耐 醋酸任意浓度240 耐丁酸乙酯60 耐三乙胺240 耐 苯二甲酸 冰醋酸任意浓度240 耐 240 耐乙醚240 耐 二丁酯 苯二甲酪 醋酸肝任意浓度240 耐 200 耐丁醚240 耐 二辜酯 一氟醋酸任意浓度240 耐一7-除240 耐异内醚240 耐 二氟醋酸任意浓度240 耐二氟丙烷240 耐呋喃沸耐
浆液管道设计 目前国内使用十分成熟的石灰石-石膏湿法烟气脱硫具有脱硫效率高、适应煤种广、脱硫剂价格便宜且采购方便、技术成熟可靠及装置运行稳定等特点，该湿法工艺适用于不同类型、不同规格的火电厂锅炉及其它燃煤锅炉，也是目前国内外应用最广泛的脱硫工艺（占所有脱硫工艺的80%左右）。湿法工艺涉及到的管道主要分为以下几类：烟道、浆液管道、汽水管道、空气管道。其中的浆液管道是以往电力工程设计中所没有的，它是水和固体颗粒物两种介质流的管道，它具有普通流体管道几乎所有特性，同时又具有易磨损、易腐蚀及易堵塞等普通流体管道所没有的特点，特别是在管道启动、运行、停止等状态时，如果设计得不合理，就会造成沉积甚至堵塞。正是由于后面的几个特征决定了浆液管道在设计时与普通流体管道的巨大区别。 2 浆液管道介质特点湿法烟气脱硫浆液管道，具有普通流体管道几乎所有特性，同时由于浆液管道内介质为石灰石粉或石膏粉等细小颗粒同水的混合物，并夹杂着部分氯离子（20000ppm以内）和重金属离子，使得浆液管道具有易磨损、易腐蚀及易堵塞等特点。 2.1 磨损性 浆液的磨损性是指浆液中固体颗粒（特别是硅酸盐类）对被磨损材料的撞击及破坏。湿法烟气脱硫浆液介质主要由石灰石（CaCO3）颗粒（含有少量SiO2）、石膏（CaSO4?2H2O）颗粒和水组成，表3-1为北高峰电力工程设计公司设计的某电厂2×300MW机组烟气脱硫工程中部分浆液的成分： 从表2-1可以看出，浆液的含固量一般为4.0%~50%。石灰石浆液颗粒直径取决于石灰石粉的目数，按照低标准250目的要求衡量，则石灰石浆液颗粒的直径一般小于60μm，而石膏颗粒粒径也大多小于100μm。在较高的流速(3m/s以上)时，这些颗粒会对管道内壁产生严重的磨损或冲蚀。 2.2 腐蚀性 因浆液具有弱酸性，并且还夹杂着部分氯离子和氟离子，这些物质会与碳钢管壁发生化学反应而使钢管腐蚀，直至烂穿，影响脱硫装置的使用寿命。主要反应式为： 4Fe＋SO42-＋4H2O = FeS＋3Fe(OH)2＋2OH- 另外，Cl-比氧更容易吸附在金属表面，并把氧排挤掉，从而使金属的钝化状态遭到局部破坏而发生孔蚀，某些不锈钢材料也难以避免。浆液对金属管的腐蚀形式有：点蚀、缝隙腐蚀、应力腐蚀、疲劳腐蚀、电化腐蚀等等。 防止腐蚀的最佳方法是阻止浆液与金属面接触，如衬胶（目前应用较广泛的为丁基橡胶）或衬塑。 2.3 易堵塞性 湿法烟气脱硫浆液管道为两相流。两相流的特点是流速一定要控制在合适的范围之内。流速高了易产生磨损并大大增加管道阻力，而流速低了则会产生沉积，缩小管道的流通面，直至堵塞整根管道。浆液管道的易堵塞还表现在沉积物长期不清理会导致硬化结块，最终整根管道报废。 对于含有弱碱性（含Ca2-）的管道还有容易结垢的特点，不管流速如何，长期运行均会导致管道结垢堵塞。这也是湿法烟气脱硫吸收塔浆液PH保持5~6（弱酸性）的重要因素之一。 3 浆液管道的设计 针对湿法烟气脱硫浆液管道的介质特点，在设计浆液管道时既要满足普通低压流体管道设计的规定及要求，同时又要考虑到浆液管道的特殊性。下面从浆液管道设计时的一般要求、管道选材、管径计算、坡度要求、管廊布置、阀门选型及布置、支吊架布置等几个方面介绍： 3.1 一般要求 浆液管道流程设计时的一般要求：应充分注意采用先进技术，合理利用装置内的能量，妥善地处理废气
