建筑结构制图标准 GB/T 50105—2001 主编部门：中华人民共和国建设部 批准部门：中华人民共和国建设部 施行日期：2002年3月1日 关于发布《房屋建筑制图统一标准》等六项国家标准的通知 建标[2001]220号 根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》(建标[1998]244号)的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T 50001-2001、《总图制图标准》GB/T 50103-2001、《建筑制图标准》GB/T 50104-2001、《建筑结构制图标准》GB/T 50105-2001、《给水排水制图标准》GB/T 50106-2001和《暖通空调制图标准》GB/T 50114-2001为国家标准，自2002年3月1日起施行。原《房屋建筑制图统一标准》GBJ 1-86、《总图制图标准》GBJ 103-87、《建筑制图标准》GBJ 104-87、《建筑结构制图标准》GBJ 105-87、《给水排水制图标准》GBJ 106-87和《暖通空调制图标准》GBJ 114-88同时废止。 本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。 中华人民共和国建设部 二○○一年十一月一日 前言 根据建设部建标[1998]244号文件《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》下达的任务，本标准编制组对《建筑结构制图标准》(GBJ 105-87)进行了修编。编制组首先参照1990年收集到的反馈意见提出征求意见稿，面向全国广泛征求意见，随后提出了送审稿，再经函审和专家审查通过，使之具有较好的群众基础。 本标准的修编目的是： 一、与1990年以来发布实施的《技术制图》中相关的国家标准(包括ISO TC/10的相关标准)在技术内容上协调一致。 二、充分考虑手工制图与计算机制图的各自特点，兼顾二者的需要和新的要求。 三、对不适合当前使用的或过时的图例、表达方式和制图规则进行了修改、删除或增补，使之更符合实际工作需要。
施工图制图规范 一、制图注意事项： 1、所有图纸内容均绘制在模型空间内（包括标注、文字、图框等），布局空间只在不同比例 图纸需置于同一张图内时使用。 2、统一新建图层，图层名称及线宽见制图标准。 3、文件出图：除总图和分区平面外尽量使用A2图幅，如图纸内容细长可用加长图框。图 框外统一用大字标明图纸比例。 4、常用材料及规格见详细说明，非特殊需要不可使用非标尺寸。 5、图框初始插入时不要加题栏，最后统一插图框。 二、统一制图标准： 1、图层名称 统一新建图层，使用通用图层名称： 0－基础线：所有相对标高为零的绘图线。色号为7 0－构筑物：所有有竖向高度的绘图线。色号为2 0－轴线：用于尺寸定位的各类中轴线。色号为1，线型Dote 0－放线网格：色号为5； 0－文字：色号为7； 0－标高：竖向标高三角，色号3（标高文字图层用0－文字） PUB_DIM、PUB_TEXT、DIM_SYMB等自动生成图层保留使用 其他线型自建，名称均统一为0－XX 种植设计图线型设置（此类图后期调整较多，图层务必清晰）： 0－绿乔：常绿乔木，色号3（灌木图中变为8号） 0－落乔：落叶乔木，色号3（灌木图中变为8号）
0－灌木：灌木及小乔木，色号84（线宽0.18） 0－绿篱：规则图案的绿篱，色号84（线宽0.18） 0－地被：各类地被爬藤及水生植物，色号84（线宽0.18） 0－乔木连线：各类乔木的成组连线，色号2 0－乔木标注：各类乔木的文字标注，色号7 0－灌木连线：灌木及小乔木的成组连线，绿篱及地被系列的标注引线，色号2 0－灌木标注：灌木、绿篱、地被的文字标注，色号7 灯具布置图： 0－灯具：景观照明灯具，色号4 0－灯具标注：景观照明文字标注及引线，色号7 2、线型、线宽的使用及设置 最粗线：用于地平线、详图钢筋线等，色号4，线宽0.6 中粗线：用于外形及显著突出部分轮廓线，剖面剖到部分轮廓线等，色号2，线宽0.4 中等线：用于不同造型材料的分界线，是使用最多的线型，色号7，线宽0.25 中细线：索引及标注等自动生成的图层，色号3，线宽0.18 细线：用于同一铺装材料的规格划分或详图填充线，色号6，线宽0.15 超细线：用于放线网格的经纬线，色号5，线宽0.1 轴线：线型Dote，色号1，线宽0.12 图纸线宽设置： 1－0.12；2－0.4；3－0.18；4－0.6；5－0.1；6－0.15；7－0.25； 8及其他－0.12 3、文字式样： 天正菜单点击“文字表格”，选择文字样式，样式名：HZTXT；
房屋建筑制图统一标准 1、需要微缩复制的图纸，其一个边上应附有一段标准米制尺度，四个边上均附有对中标志，米制制度的总长应为（）mm，分隔应为（）mm，对中标志应画在图纸内框各边长的中点处，线宽（）mm，并应伸入内框边，在框外围（）mm，对中标注的线段，于L1金额b1范围取中。 2、相互平行的图例线，其净间隙或线中间隙不宜小于（）m。 3、虚线画长约（）mm 4、单点场画线或双点长画线，应在较小图形中绘制有困难时，可用（）代替 5、单点长画线或双点长画线的两端，不应是（）。点画线与点画线交接点或点画线与其他图线交接时，应是（）交接 6、虚线与虚线交接或虚线与其他图线交接时，应是（）交接，虚线与实线的延长线时，不得与（）相接。 7、图线不得与文字，数字或符号重叠、混淆，不可避免时，应首先保证（）清晰 8、拉丁字母、阿拉伯数字与罗马数字，当需要写成斜体字时，其斜度应是从字的底线逆时针向上倾斜（）°。斜体字的高度和宽度应与（）相等。 9、拉丁字母，阿拉伯数字与罗马数字的自高，不应小于（）mm 10、数量的数值注写，应采用正体阿拉伯数字，各种计量单位凡前面有量值的，均应采用国家颁布的单位符号注写，单位符号应采用（） 11、分数、百分数和比例数的注写，应采用（） 12当注写的数字小于1时，应写出各位的（），小数点应采用（），齐基准线书写。 13、比例的字高宜比图名的自高小（）号 14、剖切位置线的长度为（），剖视方向应垂直于（），长度应短于（），宜为（） 15、剖视剖切符号的编号宜采用（），按剖切顺序由（）至（）、由（）向（）连续编排，并应注写在剖视方向线的端部 16需要转折的剖切位置线，应在转角的（）加注与该符号相同的编号。 17、建筑物剖面图的剖切符号应注在（）标高的平面图或首层平面图上 18、局部剖面图的剖切符号应注在包含剖切部位的（）上 19断面的剖切符号应只用剖切位置线表示，并应以粗实线绘制，长度宜为（） 20、断面剖切符号的编号应采取（），按顺序连续排列，并应注写在剖切位置线的（），编号所在的一侧应为该断面的（）方向 21、剖面图或断面图，当与被剖切图样不在同一张图内，应在剖切位置线的另一侧注明其所在图纸的（），也可以在图上（） 22、索引符号是由直径为（）的圆和水平直径组成，圆及水平直径应以（）绘制， 23、索引处的详图，如与被索引的详图同在一张图纸内，应在索引符号（）中用阿拉伯数字注明详图编号，并在（）中间画一段水平（） 24、索引处的详图，如与被索引的详图不在同一张图纸内，应在（）的上半圆中用阿拉伯数字注明（），在索引符号的下半圆用阿拉比数字注明该详图（）。数字较多时,可（） 25索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图集的（）, 需要标注比例时，文字在索引符号右侧或延长线下方，与（）对齐。 26、索引符号当用于索引剖视详图，应在被剖切得部位绘制（），并以引出线引出索引符号，引出线所在的一侧应为（）
《CAD施工图规范》 一、总则 室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。 本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。施工图制图的表达应清晰、完整、统一。 二、制图 1.文件内容说明： 要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。 2.图纸表现说明： 图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。 3.注意事项： 3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。 3.2注意剖视方向，索引符号指示方向应与剖视方向一致。 3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06…… 3.4同一幅图中，索引序号不得重复。 3.5文件完成后，必须将多余图块及设置清除，确保文件空间为最小。 3.6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版 3.7图面与图框内框竖线之间应留一定的距离。 3.8确保画面均衡、美观、各视图间应按照对应的原则排版。 4.尺寸标注说明： 4.1最外总体尺寸；中间结构尺寸；最内功能尺寸。 4.2等分尺寸与总体尺寸必须相等，必要时可用EQ表示。 4.3所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。 4.4门缝、抽屉缝、搁板厚度等细节不需要标注。
4.5尺寸标注严禁炸开；严禁小数点。 5.填充说明： 详见《材料填充图例》 6.图纸目录编排（图号编号）说明： 6.1图纸目录 6.2设计说明 6.3装饰专业： 6.3.1图纸命名： 总平面图——————ZP 区域空间平面图———P （天花平面图、墙体定位图、地材铺装图、立面索引图） 立面图———————E 详图————————D （包含剖面图、大样图） 6.3.2图纸顺序： 以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。 [注：如有总平面的（立面索引图）时，无需（区域立面索引图）重复索引。] （排序1：按照楼层总平面排序） 一层平面布置图 1L-P-01 一层立面索引图 1L-P-02 一层墙体定位图 1L-P-03 一层天花布置图 1L-P-04 一层灯具定位图 1L-P-05（如有区域平面部分时，无需总平面灯具定位） 一层地材铺装图 1L-P-06
设计中心设备室 电气制图标准 批准日期：生效日期： 编制：审核：批准：
0目录 1 概述 (1) 2 绘图软件 (1) 3 制图规范 (1) 4 设计文件 (1) 4.1 图纸目录 (1) 4.2 设备材料表 (2) 4.3 设计说明 (4) 4.4 系统图 (4) 4.5 平面图、详图 (5) 4.6 控制原理图 (6) 5 设计图纸具体要求 (6) 5.1 图例符号 (6) 5.2 图纸深度 (10) 5.3 图层设置标准 (10) 5.4 图纸字体及线宽 (11) 5.5 计算机绘图电气初始设置 (11) 5.6 图纸格式 (11) 5.7 图纸编号 (11) 5.8 图纸排列 (12) 5.9 图纸比例 (12)
5.10 箱体编号 (12) 5.11 线路编号 (12) 5.12 电气制图注意事项 (12)
1概述 本标准规定了电气专业制图规范，其中包括图纸目录，设计说明，图例符号，图纸深度，图层设置，图纸字体及线宽，常用字型字高，施工图字高与线宽关系，计算机绘图电气初始设置，图纸幅面、图签，标题栏的格式，图纸编号，图纸排列，图纸比例，箱体编号，线路编号等内容。设计人员遵循此标准，使电气制图的表达清晰、完整、统一，工作达到规范化、标准化、网络化的目标。 本标准适用于天津二十冶工程技术分公司设备室电气专业。 2绘图软件 设备室电气专业统一使用AUTOCAD 2010为基础绘图软件，使用天正电气8.2。要求电气专业设计人员在设计绘图过程中，以指定天正电气8.2辅助软件绘图为主，CAD为辅。 3制图规范 工程制图严格遵照国家有关深度规定和制图标准的要求，要求所有图面的表达方式均保持一致。 详见：《房屋建筑制图统一标准》GB/T 50001-2010 《电气工程CAD制图规则》GB/T 18135-2008 《民用建筑工程电气设计深度图样》09DX003~004 4设计文件 在施工图设计阶段，电气专业设计文件应包括以下内容： ■图纸目录； ■设备材料表； ■设计说明； ■系统图； ■平面图； ■控制原理图。 如引用国家标准图集，设计只需要对修改的部分加以说明。 4.1图纸目录 图纸目录采用统一形式，见图4-1。
扩初图纸： （园建）总图部分： 园建总图分为两部分：一为补充说明部分，包括图纸目录、设计说明、材料及灯具表；二为总图的图纸部分。 一、比例控制在1：400或1：400以下。尽量采用1：100、1：150、1：200、1：300、1：400。 二、总图分为总平面图、总平面定位图、竖向设计图、铺装材料图和照明、背景音乐布置图等。 1．总平面图表现总平面图的大树点，照明布置点，及小品等。 2．总平面定位图表现铺装绿化，大的尺寸关系。 3．竖向设计图有表现地面的标高点、小品及一些景观设计的标高。 4．铺装材料图表现材料、规格、图例等。 5．照明布置图各灯位点，图例。 （园建）详图部分： 一、比例局部平面图的比例应采用为1：200、1：150、1：100、1：50。立面应采用1：150、1：100、1： 50，大剖面应采用1：150、1：100、1：50。剖面详图采用1：50、1：20、1：10。 二、图纸部分 1．局部平面图复杂的可以分为竖向图、铺装图、定位图、索引图。可以把索引图和竖向图合为一张，也可以全部在一张上，视情况而定。 2．立面图立面图要有立面标高，立面尺寸，加上绿化、人物等。 3．剖面图以大剖面为主，主要表现材料，做法，景观效果。标高，尺寸要有。 4．小品详图分平面图、立面图、剖面图。复杂的平面图可以有顶平面图、底平面图，视情况而定。 绿化部分： 一、平面图比例应控制在1：300及1：300以下。尽可能与总图使用相同比例。 二、绿化图纸分两部分，一部分为补充说明部分，包括图纸目录、种植设计说明，及一些现场的大树种植挖坑， 固定的细部大样图纸。另一部分为图纸部分： 1．苗木表采购苗木的名称、冠幅、胸径、高度、图例及备注。 2．乔灌木地被平面图 3．乔灌木平面图高度高于1M以上的灌木及乔木平面设计图。 4．绿化地被平面图地被及低于1M的灌木的平面设计图。 5．绿化地形图包括绿地范围内的等高线堆坡处理、详细标高图。 6．细部节点放大平面图细部节点立面图、剖面图等。 施工图图纸： （园建）总图部分： 园建总图分为两部分，一为补充说明部分，包括图纸目录、设计说明（施工说明、图纸符号及字母代号说明、必要的通用节点图）、材料及灯具表。二为总图的图纸部分： 一、比例控制在1：400或1：400以下。应采用1：100、1：150、1：200、1：300、1：400。 二、总图分为总平面图、总平面定位图、竖向设计图、铺装材料图及照明、背景音乐布置图等。有的按要求 有小品平面图，垃圾桶指示牌平面图，喷泉布置平面图等，视具体情况而定。 1．平面图表现总平面图的大树点、照明布置点、及小品等。 2．平面定位图
建筑设计作图要求 （参照《房屋建筑制图统一标准GB/T50001-2010》、《建筑制图标准GB/T50104-1010》、《总图制图标准GB/T50103-2010》、《建筑工程设计之件编制深度规定2016年11月》）。 一、一个工程设计中的图纸一般不宜多于三种幅面（不含A4）。一.dwg 二、图线不得与文字、数字或符号重叠、混淆。二.dwg 三、文字的高度：（在1：100比例下）： 1.房间名称：5.0P 2.局部引出线的注明之字 3.5P 3.门窗编号，楼梯“上、下”文字分别用“天正”自带的字高──3.5P和 3.0P。 4.图号标注：7.0P 四、绘图的比例： 1.平、立、剖一般采用：1：100 ，1：150, 1：200, 1：300（最小）。先排图、设置标注的高度 2.总图： 1：500, 1：1000， 1：2000 。 3.大样图：楼梯、电梯、房间放大图──1：50 （墙身大样若细部不多，可用1：50） 复杂立面放大图、墙身大样、节点构造──1：20（局部构件可用1：10, 1：5）。 1:25不是房屋建筑中的常见比例，但是，也是符合建筑制图标准的。 五、符号： 1.剖切符号宜用阿拉伯数字，一般是剖切位置线为上下时往左看，剖切位 置线为左右时往上看。五-1.dwg 2.索引符号时的剖切索引一定要清晰“粗短线为剖切位置线，引出线所在 一侧为剖视方向。详《房屋建筑制图统一标准GB/T50001-2010》第7.2.2
条五-2.dwg 3.各引出线尽量平行，不交叉。五-3.dwg 六、轴线定位： 1.不能采用“I.0.Z”作轴号。 2.复杂的平面可以分区编号，用“分区号──该分区编号”形式。六-2.dwg 七、建筑外部边墙宜轴线平外墙外边，内部注墙中，(布置内部柱子时应注意 避免内走廊有柱时净空不够的情况,或要求梁边平墙的某一侧时要特意告知结构工种) 。六-2.dwg 八、尺寸标注： 1.方案及初步设计注两道尺寸，所有两道尺寸：端点应平齐。若突出最外 侧轴线尺寸标注，侧根据图形的标注层级，对应在相应的第几道尺寸 向上标注。八-1.dwg 2.尺寸界线不能与建筑图形接触。八-1.dwg 3.尺寸数字不能与图形重叠及互相遮挡，不够位置注写可错位。 4.总平面图室外地坪应用黑三角──“▼”, 且注室内标高时为 “151.00（±0.00）”。即室内±0.00标高相当于绝对标高151.00。详 《总图制图标准GB/T50103-2010》第13页续表3.0.1 5.建议图形外部和内部可采用不同字高的标注，以避免与内部过于密集的 图形重叠。八-5.dwg 6.建议内部标注时，一串的标注一标到底，方便查看内部各部位的尺寸关 系。八-5.dwg -----补充图层的线性宽度等所内统一要求的章节 九、约定的数据： 1.排水坡度： 1)阳台、露台、淋浴间为2%，卫生间、铁艺栏杆空调位地面为1%。( 绘 制有地面排水要求的平面图时，应画出排水箭头)。九-1（1）.dwg 2)倒置式平屋面为3%，正置式平屋面为2%。结构找坡为3%。屋面排水

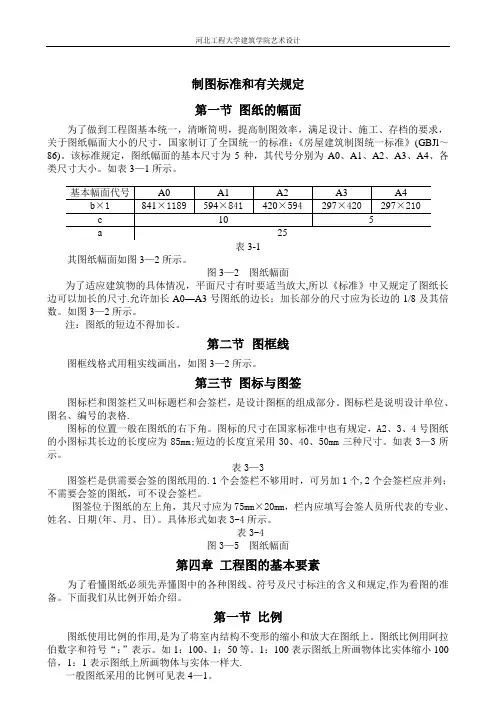

制图标准和有关规定 第一节图纸的幅面 为了做到工程图基本统一，清晰简明，提高制图效率，满足设计、施工、存档的要求，关于图纸幅面大小的尺寸，国家制订了全国统一的标准：《房屋建筑制图统一标准》(GBJl～86)。该标准规定，图纸幅面的基本尺寸为5种，其代号分别为A0、A1、A2、A3、A4、各类尺寸大小。如表3—1所示。 表3-1 其图纸幅面如图3—2所示。 图3-2 图纸幅面 为了适应建筑物的具体情况，平面尺寸有时要适当放大，所以《标准》中又规定了图纸长边可以加长的尺寸。允许加长A0—A3号图纸的边长；加长部分的尺寸应为长边的1/8及其倍数。如图3—2所示。 注：图纸的短边不得加长。 第二节图框线 图框线格式用粗实线画出，如图3—2所示。 第三节图标与图签 图标栏和图签栏又叫标题栏和会签栏，是设计图框的组成部分。图标栏是说明设计单位、图名、编号的表格。 图标的位置一般在图纸的右下角。图标的尺寸在国家标准中也有规定，A2、3、4号图纸的小图标其长边的长度应为85mm；短边的长度宜采用30、40、50mm三种尺寸。如表3—3所示。
表3-3 图签栏是供需要会签的图纸用的。1个会签栏不够用时，可另加1个，2个会签栏应并列；不需要会签的图纸，可不设会签栏。 图签位于图纸的左上角，其尺寸应为75mm×20mm，栏内应填写会签人员所代表的专业、姓名、日期(年、月、日)。具体形式如表3—4所示。 表3-4 图3-5 图纸幅面
第四章工程图的基本要素 为了看懂图纸必须先弄懂图中的各种图线、符号及尺寸标注的含义和规定，作为看图的准备。下面我们从比例开始介绍。 第一节比例 图纸使用比例的作用，是为了将室内结构不变形的缩小和放大在图纸上。图纸比例用阿拉伯数字和符号“：”表示。如1:100、1:50等。1:100表示图纸上所画物体比实体缩小100倍，1:1表示图纸上所画物体与实体一样大。 一般图纸采用的比例可见表4—1。 第二节图线 在施工图中，为了表示不同的意思，并达到图形的主次分明，必须采用不同的线型和不同宽度的图线来表达。 线型可分为实线、虚线、点划线、双点划线、折断线、波浪线等。 线宽等级分为粗线、中粗线、细线三个等级。以粗实线的线宽为基本单位，用b表示。首先确定粗实线的宽度，再选定中实线和细实线的宽度，使它们构成一个线宽组。它们的线宽比可以为b:0.5b:0.35b（b:b/2:b/4），粗线的宽度b约为0.35～1.0mm。 通常在一个图样中所用的线宽不宜超过三种。 常见的线型图例如表4—2所示。
设计制图规范 1.总则 1．1、目的 1．1．1规范化--有效提高装饰设计的工作质量； 1．1．2标准化--提高装饰设计的工作效率； 1．1．3网络化--便于网络上规范化管理和成果的共享。 1．2、适用范围 1．2．1本规范适用于我公司所有工程项目的工程制图和CAD制图。 1．2．2本规范所指施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图及水工电工改造图等。 1．3、工作风格 1．3．1本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格。工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。 1．4、依据 1．4．1本规范的基本依据是GB/T50001-----2001《房屋建筑制图统一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图统一标准》为准。 2．图纸排序 2．1 施工图编排顺序： 1、图封面 2、设计说明 3、图纸目录 4、装饰施工图（平面图、顶面图、立面图、剖面图、构造节点图、详图） 5、给水平面改造施工图，排水平面改造施工图
6、电气改造施工图 3．字体 3．1 图纸字体： 除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。 Romans.shx(西文花体)、 romand.shx（西文花体）、 bold.shx（西文黑体）、 txt.shx（西文单线体）、 simpelx(西文单线体)、 st64f.shx（汉字宋体）、 ht64f.shx（汉字黑体）、 kt64f.shx（汉字楷体）、 fs64f.shx（汉字仿宋）、 hztxt.shx（汉字单线）。 3．2 汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和simplex或txt.shx。 3．3文字标注均为黑体，图名标注文字高度为：绘图比例×5，所用装饰材料及施工要点均要标示明确，且标示文字高度为：绘图比例×2，图名标注下划线分别为0.4mm粗实线与0.07mm细实线。说明文字一般应位于图面右侧。 4．图式 4．1图纸幅面： 图纸图幅以A3图纸为主。 4．2图纸尺寸规格
----工程有限公司 施工图制图规范 （试行） 2015年XX月XX日发布2015年XX月XX日实施

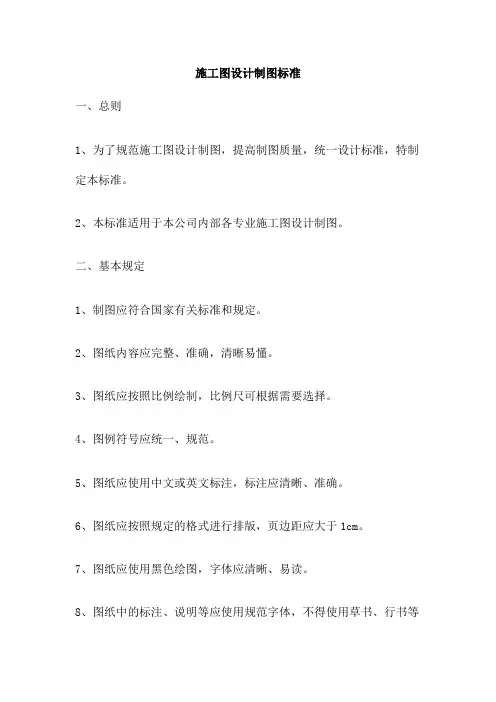

施工图制图规范 一、总则 室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。 本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。施工图制图的表达应清晰、完整、统一。 二、适用范围 本标准适用于展厅、标识、电气等领域的专业制图。 三、基本要求 1.文件内容说明： 要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。 2.图纸表现说明： 图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。 3.注意事项： 3.1 插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。 3.2 注意剖视方向，索引符号指示方向应与剖视方向一致。 3.3 平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06……。 3.4 同一幅图中，索引序号不得重复。 3.5 文件完成后，必须将多余图块及设置清除，确保文件空间为最小。 3.6 检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版 3.7 图面与图框内框竖线之间应留一定的距离。 3.8 确保画面均衡、美观、各视图间应按照对应的原则排版。 4.尺寸标注说明：(见图例A) 4.1 最外总体尺寸；中间结构尺寸；最内功能尺寸。 4.2 等分尺寸与总体尺寸必须相等，必要时可用EQ表示。 4.3 所有标准应在图纸空间视口内以1：1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。 4.4 门缝、抽屉缝、搁板厚度等细节不需要标注。 4.5 尺寸标注严禁炸开；严禁小数点。 5.图纸目录编排（图号编号）说明： 5.1 图纸目录 5.2 设计说明 5.3 装饰专业 5.3.1 图纸命名 总平面图------------ZP 区域空间平面图-------P 立面图---------------E 详图-----------------D
装饰施工图CAD制图规范 1．总则 1．1、目的 1．1．1规范化--有效提高装饰设计的工作质量； 1．1．2标准化--提高装饰设计的工作效率； 1．1．3网络化--便于网络上规范化管理和成果的共享。 1．2、适用范围 1．2．1本规范适用于我公司所有工程项目的工程制图和CAD制图。1．2．2本规范所指施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图、集成家居、配饰及水、电、空调改造图等。 1．3、工作风格 1．3．1本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格。工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。 1．4、依据 1．4．1本规范的基本依据是GB/T50001-----2001《房屋建筑制图统一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图统一标准》为准。2．图纸排序 2．1 施工图编排顺序： 1、图纸封面（注明：①.工程名称②.设计或施工单位③.日期。） 2、设计说明（图纸包含内容：设计依据；设计主导思想说明；主材料说明；施工工艺要求及说明；图纸说明。主要材料使用详细说明表：编号名称规格产地供应商使用位置备注等） 3、图纸目录（注明：页码、图纸名称、图号、图幅。工程名称、建设单位、施工单位、设计单位、日期）。 4、装饰施工图 ①.平面布置图 注明房间名称、家具布置、标高。 ②吊顶平面布置图
注明灯具类型（列图列表）、名称、间距、排列方法（如日光灯管交错排列）。注明吊顶材料、造型尺寸、窗帘盒、设备等。 标出造型吊顶的剖切索引、标高。 规格板用箭头表示出排起始方向。 ③.（平面）门（窗）墙体定位图（无家具、标高等） 注明门窗的尺寸、型号（Mxay 、Cxay）。x-尺寸编号、y-门窗代号 用图案填充将新砌墙体与原有墙体区分开。 将同类型不同型号墙体编号区分，并列图列表。 将门窗洞尺寸列入此图。 ④.固定家具、地面材料及索引图 注明家具的尺寸（平面该放大的需放大）注明地面材料代号、尺寸、索引立面号。 ⑤.平面机电示意图 注明插座位置、室内电气设备名称、型号、位置。 注明壁灯及墙面造型灯带位置。 ⑥.吊顶灯具连线图 示意灯具的控制线路。 ⑦.平面需要放大的部分 标注详细尺寸及材料及代号、设备名称。 ⑧.立面图 标注详细尺寸（*画出原有墙体及吊顶的剖面）。 所有材料标明代号及名称，并用不同的填充表示。 所有需详图的节点引出索引。 尽可能的增加图库的种类和数量。 标出一些设备及物品的名称。 ⑨.立面详图 需要剖切的墙体需要详图。 不同的材料用不同的方法填充表示。 画出家具的剖切详图及节点详图。 ⑩.吊顶剖面图
景观工程设计文件编制深度规定目录 景观工程设计文件编制深度规定 (1) 目录 (1) 一、总则 (3) 二、方案设计 (3) 二、方案设计 (3) 2.1 方案设计文件包括容 (3) 2.2 设计说明 (3) 2.2.1 设计依据及基础资料 (3) 2.2.2 场地概述 (4) 2.2.3 总平面设计 (4) 2.3设计图纸 (4) 2.3.1 场地现状图 (4) 2.3.2 总平面图 (5) 2.3.3 功能分区图 (5) 2.3.4 种植设计总平面 (5) 2.3.5主要景点放大平面图 (5) 2.3.6主要景点的立面剖面图或效果图 (5) 2.3.7景观建筑构筑物方案设计。 (5) 2.3.8 景观标识小品设施及灯具设计 (5) 2.3.7设备管网与场地外线衔接的必要文字说明或示意图。 (5) 三、初步设计 (6) 3.1 一般要求 (6) 3.1.1 初步设计文件包括容 (6) 3.1.2 初步设计文件编制程序 (6) 3.2 设计总说明 (6) 3.2.1 园林景观专业 (6) 3.2.2 给水排水专业 (8) 3.2.3 电气专业 (9) 3.3 设计图纸 (9) 3.3.1 园林景观专业 (9) 1、总平面图 (9) 2、总分区索引图 (10) 3、总平面放线设计图 (10) 4、竖向布置图 (10) 5、总平面铺装索引图 (10) 6、水系放线图 (10) 7、道路放线图 (11) 8、分区平面图及索引图 (11) 9、分区放线平面图 (11) 10、分区竖向设计图 (11) 11、铺装设计图 (11)
12、种植平面图 (11) 13、水景设计图 (12) 14、园林景观建筑、小品设计图 (12) 3.3.2 给水排水专业 (12) 3.3.3 电气专业 (13) 3.3.4 图纸增减 (13) 四、施工图设计 (13) 4.1一般规定 (13) 4.1.1 施工设计文件需要满足的要求 (13) 4.1.2 总封面应标明以下容 (13) 4.2 园林景观专业 (13) 4.2.1施工图阶段景观专业设计文件包括容 (13) 4.2.2施工设计文件顺序 (14) 4.2.3图纸目录 (14) 4.2.4施工图设计说明 (14) 4.2.5.园林专业图纸容 (15) 1、总平面图 (15) 2、总平面分区索引图 (15) 3、总平面放线设计图 (16) 4、总平面竖向布置图 (16) 5、总平面铺装索引图 (16) 6、种植设计图 (16) 7、水系放线图 (17) 8、道路放线图 (17) 9、分区平面图及索引图 (17) 9、分区放线平面图 (18) 10、分区竖向设计图 (18) 11、铺装详图 (18) 12、景观节点详图 (18) 13、其它详图 (19) （一）、水景详图 (19) （二）、铺装详图 (19) （三）、景观建筑、小品详图 (19) 4.2.6 图纸增减 (20) 4.3 结构专业 (20) 4.4 给水排水专业 (20) 4.5 电气专业 (21)
园林施工图基本制图规范 （一）录入设定 1、绘图时可以以米为单位1:1录入，也可以毫米为单位1:1录入，但一般比较倾向于以毫米为单位1:1录入。 2、绘图过程中不能出现重复线、未闭合线，因为重复线容易引起出图是线宽设定的麻烦，而未闭合线则不利于后续工作中的铺装及色带等的填充。 3、绘图过程中不能旋转、移动图元，以免影响坐标设定，以及施工上的麻烦等。必须旋转时，要在图中标明旋转原点及角度。 4、特殊符号的输入：键盘输入“%%p”，出现“±”符号，键盘输入“%%C”键，出现“φ”符号，键盘输入“%%d”键，出现“°”符号。 （二）图层及颜色设置 1、很多人画图时不喜欢分图层，或即使分层，也是将大量图块留在0层，这不是一个好习惯，我们一定要习惯分层设定，分层保存图块的操作模式，同时不要在0层上保留任何图块。 2、使用尺寸标注过程中，软件会自动生成一个名为《Defpoints》的层，这个层默认不打印，不要将任何图块放在此层。 3、插入“图框”图块后，文件一般会生成名为《图框》的层（具体视原图块的分层命名而定），一般不要在这个图层上绘图，以方便我们随时自如的更换图框或更改图框大小，以及重新设定图框等。 4、很多人喜欢将屏幕改成白地黑字，已和现实吻合，但长时间盯着这样的屏幕不利于视力保护；也有很多人喜欢用白色（即255号色，White）来作为所有图块包括文字和标注的绘图颜色，这也不是一个好习惯，我们分不清究竟某个图块究竟是铺装呢还是绿地，因而影响工作效率，因此，除图框、文字、标注采用白色外，其它图块应分层设定颜色，但不要使用白色。 5、图元的颜色最好随图层进行编辑，一般不提倡直接给某个图元指定颜色。但是，凡事也有例外，对于庭院或其它要求不是正规的小型工程，若是想骗骗甲方，不用出硫酸纸后晒蓝图，也不用直接出白图，而是出“彩图”，图做的花花绿绿的，特别是花灌木和色带，以及秋叶树木等，用其观赏期的花色或叶色来区分植物，颇受一些甲方欢迎；很多不正规的甲方单位还比较偏爱这种模式。虽然我很喜欢将植物弄的花花绿绿，但这种方法不正规，不值得提倡。 6、基本图层设置规定：我一般偏好如此设定图层颜色（当然也参考了一些小型设计院的设计规范） 填充——红色（1#） 轴线——红色（1#），线型用center2 网格——红色（1#），线型用Acad_iso02w100 小品——可用黄色（2#）的接近色，一般黄色出图时太浅，不容易看清，我比较喜欢用土黄色 植物——绿色（3#） 色带——可用绿色（3#），也可自行设定颜色，但是要和建筑、道路、小品、铺装、填充等区分明显 原有道路——建议采用青色（4#），也可采用红色（1#） 原有建筑——建议采用蓝色（5#），也可采用红色（1#） 铺装——粉色（6#） 尺寸标注——白色（7#） 文字标注——白色（7#） 原有植物——建议采用跟绿色（3#）反差较大的灰绿色表示 7、对于较完善的施工图，一般分为总图、详图、土建、绿化、水、电等部分来做，一般我们接触较多的是总图、详图、绿化部分，有时也接触土建部分，但很少接触水、电部分，很多时候都是外请专业设计人员
昆明万科景观施工图制图标准（讨论稿） 一、总要求 施工图的设计文件要完整，内容、深度要符合要求，文字、图纸要准确清晰，整个文件要经过严格校审，避免“错、漏、碰、缺”。 施工图设计应根据已通过的方案设计文件、初步设计文件及设计合同书中的有关内容进行编制，内容以图纸为主，应包括：封面、图纸目录、设计说明、图纸、材料表、材料附图、详细面积指标等。 施工图设计文件一般以专业为编排单位，分别为园建、绿化、结构、给排水、电气专业等。各专业的设计文件应经严格校审、签字后，方可出图及整理归档。 二、设计深度 施工图的设计深度应满足以下要求： 1 能据以编制施工图预算； 2 能据以安排材料、设备订货及非标准材料的加工； 3 能据以进行施工和安装； 4 能据以进行工程验收； 在设计中应因地制宜地积极推广和正确选用国家、行业和地方的建筑标准设计，并在设计文件的设计说明中说明图集名称和页次。 关于设计说明书和图纸应表达的内容、深度等要求，是考虑对园
林景观工程通用而编制的。在进行一项园林工程具体设计时，应根据设计合同书的要求，参照本文对相应内容的深度要求编制设计文件；当工程项目中有本文未列入的内容时，宜参照本文对深度的要求，将其增加编入设计文件中。 三、图纸封面及图框 图纸封面应包含项目名称、图纸专业、设计出图单位、出图时间及出图版本。 图框应采用设计规范标准尺寸图框，应包含下图所示内容。 应注意总图中，在位置示意及指北针一栏仅用表示指北针；但在分区详图中，必须将总平面缩小放置在该栏中，并表示出改分区在总图上的位置。
四、设计说明中应包含的内容 1 设计依据及设计要求：应注明采用的标准图及其它设计依据。 2 设计范围。 3 标高及单位：应说明图纸文件中采用的标注单位，坐标采用的为相对坐标还是绝对坐标；如为相对坐标，须说明采用的依据。 4 材料选择及要求： 对各部分材料的材质要求及建议； 一般应说明的材料包括：饰面材料、木材、钢材、防水疏水材料、种植土及铺装材料等。 5 施工要求：强调需注意工种配合及对气候有要求的施工部分。 6 用地指标：应包含以下内容：总占地面积、绿地面积、道路面积、铺地面积、绿化率及工程的估算总造价等。 五、图纸目录的编排
房屋建筑制图统一标准 一、术语 1．图纸幅面 drawing format 图纸幅面是指图纸宽度与长度组成的图面。 2．图线 chart 图线是指起点和终点间以任何方式连接的一种几何图形，形状可以是直线或曲线，连续和不连续线。 3．字体 font 字体是指文字的风格式样，又称书体。 4．比例scale 比例是指图中图形与其实物相应要素的线性尺寸之比。 5．视图view 将物体按正投影法向投影面投射时所得到的投影称为视图。 6．轴测图axonometric drawing 用平行投影法将物体连同确定该物体的直角坐标系一起沿不平行于任一坐标平面的方向投射到一个投影面上，所得到的图形，称作轴测图。 7．透视图perspective drawing 根据透视原理绘制出的具有近大远小特征的图像，以表达建筑设计意图。 8．标高 elevation 以某一水平面作为基准面，并作零点(水准原点)起算地面(楼面)至基准面的垂直高度。 9．工程图纸project sheet 根据投影原理或有关规定绘制在纸介质上的，通过线条、符号、文字说明及其他图形元素表示工程形状、大小、结构等特征的图形。 10．计算机制图文件computer aided drawing file 利用计算机制图技术绘制的，记录和存储工程图纸所表现的各种设计内容的数据文件。 11．计算机制图文件夹computer aided drawing folder

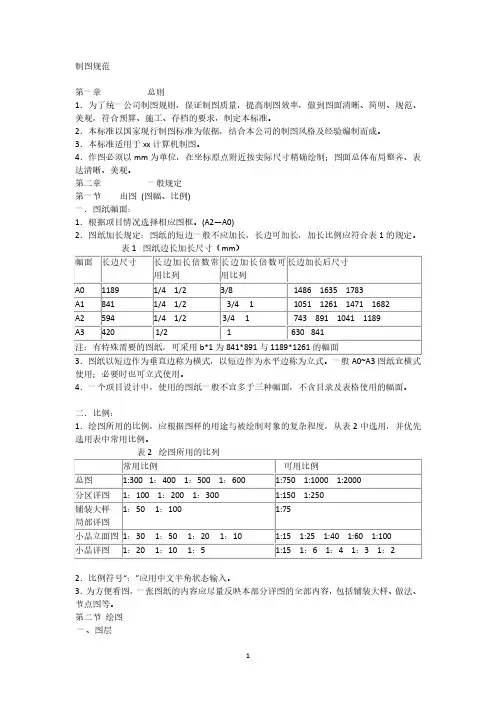

在磁盘等设备上存储计算机制图文件的逻辑空间。又称为计算机制图文件目录。12．协同设计synergitic desig n 通过计算机网络与计算机辅助设计技术，创建协作设计环境，使设计团队各成员围绕共同的设计目标和对象，按照各自分工，并行交互式地完成设计任务，实现设计资源的优化配置与共享，最终获得符合工程要求的设计成果文件。 13．计算机制图文件参照方式reference of computer aided drawing file 在当前计算机制图文件中引用并显示其他计算机制图文件(被参照文件)的部分或全部数据内容的一种计算机技术。当前计算机制图文件只记录被参照文件的存储位置和文件名，并不记录被参照文件的具体数据内容，并且随着被参照文件的修改而同步更新。14．图层 layer 计算机制图文件中相关图形元素数据的一种组织结构。属于同一图层的实体具有统一的颜色、线型、线宽、状态等属性。 二、图纸幅面规格与图纸编排顺序 1．图纸幅面 （1）图纸幅面及图框尺寸，应符合表1的规定的格式。 表1 幅面及图框尺寸(㎜) （2）需要微缩复制的图纸，其一个边上应附有一段准确米制尺度，四个边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm。对中标志应画在图纸内框各边长的中点处，线宽0.35mm，应伸入内框边，在框外为5mm。对中标志的线段，于a1和b1范围取中。 （3）图纸的短边尺寸不应加长，A0～A3幅面长边尺寸可加长，但应符合表2的规定。
装饰施工图制图规范． 装饰施工图CAD制图规范 1．总则 1．1、目的 1．1．1规范化--有效提高装饰设计的工作质量；
1．1．2标准化--提高装饰设计的工作效率； 1．1．3网络化--便于网络上规范化管理和成果的共享。 1．2、适用范围 1．2．1本规范适用于我公司所有工程项目的工程制图和CAD制图。 1．2．2本规范所指施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图、集成家居、配饰及水、电、空调改造图等。 1．3、工作风格 1．3．1本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格。工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。 1．4、依据 1．4．1本规范的基本依据是GB/T50001-----2001《房屋建筑制图统一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图统一标准》为准。2．图纸排序 2．1 施工图编排顺序： 1、图纸封面（注明：①.工程名称②.设计或施工单位③.日期。） 2、设计说明（图纸包含内容：设计依据；设计主导思想说明；主材料说明；施工工艺要求及说明；图纸说明。主要材料使用详细说明表：编号名称规格产地供应商使用位置备注等） 3、图纸目录（注明：页码、图纸名称、图号、图幅。工程名称、建设单
位、施工单位、设计单位、日期）。 4、装饰施工图 ①.平面布置图 注明房间名称、家具布置、标高。 ②吊顶平面布置图 注明灯具类型（列图列表）、名称、间距、排列方法（如日光灯管交错排列）。注明吊顶材料、造型尺寸、窗帘盒、设备等。 标出造型吊顶的剖切索引、标高。 规格板用箭头表示出排起始方向。 ③.（平面）门（窗）墙体定位图（无家具、标高等） 注明门窗的尺寸、型号（Mxay 、Cxay）。x-尺寸编号、y-门窗代号 用图案填充将新砌墙体与原有墙体区分开。 将同类型不同型号墙体编号区分，并列图列表。 将门窗洞尺寸列入此图。 ④.固定家具、地面材料及索引图 注明家具的尺寸（平面该放大的需放大）注明地面材料代号、尺寸、索引立面号。 ⑤.平面机电示意图 注明插座位置、室内电气设备名称、型号、位置。 注明壁灯及墙面造型灯带位置。
1．图纸目录 2.设计说明 主要技术经济指标表 这些表可列在总平面布置图上。 3.总平面布置图 一、城市坐标网、场地建筑坐标网、坐标值 二、场地四界的城市坐标和场地建筑坐标（或注尺寸）。 三、建筑物、构筑物（人防工程、化粪池等隐蔽工程以虚线表示）定位的场地建筑坐标（或相互关系尺寸）、名称（或编号）、室内标高及层数； 四、拆除旧建筑的范围边界、相邻单位的有关建筑物、构筑物的使用性质、耐火等级及层数 五、道路、铁路和明沟等的控制点（起点、转折点、终点等）的场地建筑坐标（或相互关系尺寸）和标高、坡向箭头、平曲线要素等； 六、指北针、风玫瑰； 七、建筑物、构筑物使用编号时，列“建筑物、构筑物名称编号表； 八、说明栏内。尺寸单位、比例、城市坐标系统和高程系统的名称、城市坐标网与场地建筑坐标网的相互关系、补充图例、施工图的设计依据等． 4.竖向设计图 一、地形等高线和地物； 二、场地建筑坐标网、坐标值； 三、场地外围的道路、铁路、河渠或地面的关键性标高； 四、建筑物、构筑物的名称（或编号）、室内外设计标高(包括铁路专用线设计标高）； 五、道路、铁路和明沟的起点、变坡点、转折点和终点等的设计标高（道路在路面中、铁路在轨项、阴沟在沟项和沟底）、纵坡度、纵坡距、纵坡向、平曲线要素、竖曲线半径、关键性坐标．道路注明单面坡或双面坡； 六、挡土墙、护坡或土坡等构筑物的坡顶和坡脚的设计标高。 七、用高距0.10-0.50米的设计等高线表示设计地面起伏状况，或用坡向箭头表明设计地面坡向。 八、指北针； 九、说明栏内。尺寸单位、比例、高程系统的名称、补充图例等；
十、当工程简单，本图与总平面布置图可合并绘制．如路网复杂时，可按上述有关技术条件等内容，单独绘制道路平面图． 5.土方工程图 一、地形等高线、原有的主要地形、地物； 二、场地建筑坐标网、坐标值； 三、场地四界的城市坐标和场地建筑坐标（或注尺寸）； 四、设计的主要建筑物、构筑物； 五、高距为0.25-1.00米的设计等高线 六、20米x 20米或40米X 40米方格网，各方格点的原地面标高、设计标高、填挖高度、填区和挖区间的分界线、各方格土方量、总土方量； 七、土方工程平衡表； 八、指北针； 九、说明栏内。尺寸单位、比例、补充图例、坐标和高程系统名称、弃土和取土地点、运距、施工要求等； 十、本图亦可用其他方法表示，但应便于平整场地的施工 十一、场地不进行初平时可不出图，但在竖向设计图上须说明土方工程数量。如场地需进行机械或人工初平时，须正式出图． 6.管道综合图 一、绘出总平面布置图； 二、场地四界的场地建筑坐标（或注尺寸）； 三、各管线的平面布置、注明各管线与建筑物、构筑物的距离尺寸和管线的间距尺寸 四、场外管线接入点的位置及其城市和场地建筑坐标。 五、指北针； 六、当管线布置涉及范围少于三个设备专业时，在总平面布置蓝图上绘制草图，不正式出图。如涉及范围在三个或三个以上设备专业时，对干管干线进行平面综合，须正式出图；管线交叉密集的部分地点，适当增加断面图，表明管线与建筑物、构筑物、绿化之间以及合线之间的距离，并注明管道及地沟等的设计标高。 七、说明栏内：尺寸单位、比例、补充图例。 7.绿化布置图 一、绘出总干面布置图； 二、场地四界的场地建筑坐标（或注尺寸） 三、植物种类及名称、行距和株距尺寸、群栽位置范围、与建筑物、构筑物、道路或地上管线的距离尺寸、各类植物数量（列表或旁注）； 四、建筑小品和美化构筑物的位置、场地建筑坐标（或与建筑物、构筑物的
