实验报告九实验原理图：
图一：高分子材料的三种载荷—伸长曲线
高分子材料的力学性能及表征方法 聚合物的力学性能是高分子聚合物在作为高分子材料使用时所要考虑的最主要性能。它牵涉到高分子新材料的材料设计，产品设计以及高分子新材料的使用条件。因此了解聚合物的力学性能数据，是我们掌握高分子材料的必要前提。聚合物力学性能数据主要是模量（E），强度（σ），极限形变（ε）及疲劳性能（包括疲劳极限和疲劳寿命）。由于高分子材料在应用中的受力方式不同，聚合物的力学性能表征又按不同受力方式定出了拉伸（张力）、压缩、弯曲、剪切、冲击、硬度、摩擦损耗等不同受力方式下的表征方法及相应的各种模量、强度、形变等可以代表聚合物受力不同的各种数据。由于高分子材料类型的不同，实际应用及受力情况有很大的差变，因此对不同类型的高分子材料，又有各自的特殊表征方法、例纤维、橡胶的力学性能表征。 表征方法及原理 （1）拉伸性能的表征 用万能材料试验机，换上拉伸实验的样品夹具，在恒定的温度、湿度和拉伸速度下，对按一定标准制备的聚合物试样进行拉伸，直至试样被拉断。仪器可自动记录被测样品在不同拉伸时间样品的形变值和对应此形变值样品所受到的拉力（张力）值，同时自动画出应力－应变曲线。根据应力-应变曲线，我们可找出样品的屈服点及相应的屈服应力值，断裂点及相应的断裂应力值，样品的断裂伸长值。将屈服应力，断裂应力分别除以样品断裂处在初制样时样品截面积，即可分别求出该聚合物的屈服强度σ屈和拉伸强度（抗张强度）σ拉值。样品断裂伸长值除以样品原长度，即是聚合物的断裂伸长率ε。应力－应变曲线中，对应小形变的曲线中（即曲线中直线部分）的斜率，即是聚合物的拉伸模量（也称抗张模量）E值。聚合物试样拉伸断裂时，试样断面单维尺寸（厚或宽的尺寸）的变化值除以试样的断裂伸长率ε值，即为聚合物样品的“泊松比”（μ）的数值。 （2）压缩性能、弯曲性能、剪切性的表征。 用万能材料试验机，分别用压缩试验，弯曲试验，剪切试验的样品夹具，在恒定的温度、湿度及应变速度下进行不同方式的力学试验。并根据不同的计算公式，求出聚合物的压缩模量、压缩强度、弯曲模量、弯曲强度、剪切模量、剪切强度等数据。 （3）冲击性能的表征。 采用摆锤式冲击试验机，按一定标准制备样品，在恒定温度、湿度下，用摆锤迅速冲击被测试样，根据摆锤的质量和刚好使试样产生裂痕或破坏时的临界下落高度及被测样品的截面积，按一定公式计算聚合物试样的冲击强度（或冲击韧性单位为J/cm2）。 （4）聚合物单分子链的力学性能。 用原子力显微镜（AFM）。将聚合物样品配成稀溶液，铺展在干净玻璃片上，除去溶剂后得到一吸附在玻璃片上的聚合物薄膜（厚度约90mm）。用原子力显微镜针尖接触、扫描样品膜，由于针间与样品中高分子的相互作用，高分子链将被拉起，记录单个高分子链被拉伸时拉力的变化，直至拉力突然降至为零。可得到若干高分子链被拉伸时的拉伸力和拉伸长度曲线，由此曲线可估算单个高分子链的长度和单个高分子从凝聚态中被拉出时的“抗张强度”。所用仪器 万能材料试验机 摆锤式冲击试验机
实验十六 高分子材料冲击强度的测定 抗冲强度（冲击强度）是材料突然受到冲击而断裂时，每单位横截面上材料可吸收的能量的量度。它反映材料抗冲击作用的能力，是一个衡量材料韧性的指标。冲击强度小，材料较脆。 一、目的要求 1． 掌握XCJ-50型冲击试验机的使用。 2． 测定聚丙烯、聚氯乙烯型材的冲击强度。 二、实验原理 国内对塑料冲击强度的测定一般采用简支梁式摆锤冲击实验机进行。试样可分为无缺口和有缺口两种。有缺口的抗冲击测定是模拟材料在恶劣环境下受冲击的情况。 冲击实验时，摆锤从垂直位置挂于机架扬臂上，把扬臂提升一扬角α，摆锤就获得了一定的位能。释放摆锤，让其自由落下，将放于支架上的样条冲断，向反向回升时，推动指针，从刻度盘读数读出冲断试样所消耗的功A ，就可计算出冲击强度： A bd σ= （公斤?厘米/厘米2） b 、d 分别为试样宽及厚，对有缺口试样，d 为除去缺口部分所余的厚度。从刻度盘上读出的数值，是冲击试样所消耗的功，这里面也包括了样品的"飞出功"，以关系式表示为： ()()2 1 1cos 1cos 2W L W L A A A m V αβαβ-=-++++ W 为摆锤重，L 为摆锤摆长，α、β分别为摆锤冲击前后的扬角；A 为冲击试样所耗功；A α、A β分别为摆锤在α、β角度内克服空气阻力所消耗的功；2 12m V 为“飞出功”，一般认为后三项可以忽略不计，因而可以简写成： ()cos cos A WL βα=- 对于一固定仪器，α、W 、L 均为已知，因而可据β大小，绘制出读数盘，直接读出冲击试样所耗功。实际上，飞出功部分因试样情况不同，试验仪器情况不同而有较大差别，有时甚至占读数A 的50％。脆性材料，飞出功往往很大，厚样品的飞出功亦比薄样大。因而测试情况不同时，数值往往难以定量比较，只适宜同一材料，同一测定条件下的比较。 试样断裂所吸收的能量部分，表面上似乎是面积现象，实际上它涉及到参加吸收冲击能的体积有多大，是一种体积现象。若某种材料在某一负荷下（屈服强度）产生链段运动，因而使参与承受外力的链段数增加，即参加吸收冲击能的体积增加，

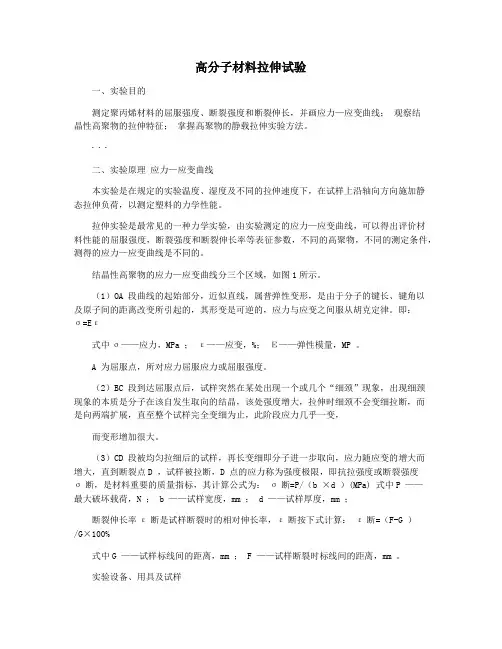

实验1 高分子材料拉伸强度测定 一、实验目的 1、测定聚丙烯材料的屈服强度、断裂强度和断裂伸长，并画应力—应变曲线； 2、观察结晶性高聚物的拉伸特征； 3、掌握高聚物的静载拉伸实验方法。 二、实验原理 1、应力—应变曲线 本实验是在规定的实验温度、湿度及不同的拉伸速度下，在试样上沿轴向方向施加静态拉伸负荷，以测定塑料的力学性能。 拉伸实验是最常见的一种力学实验，由实验测定的应力—应变曲线，可以得出评价材料性能的屈服强度，断裂强度和断裂伸长率等表征参数，不同的高聚物，不同的测定条件，测得的应力—应变曲线是不同的。 结晶性高聚物的应力—应变曲线分三个区域，如图1所示。 （1）OA段曲线的起始部分，近似直线，属普弹性变形，是由于分子的键长、键角以及原子间的距离改变所引起的，其形变是可逆的，应力与应变之间服从胡克定律。即： σ=?ε 式中σ——应力，MPa； ε——应变，%； Ε——弹性模量，MP 。 A为屈服点，所对应力屈服应力或屈服强度。 （2）BC段到达屈服点后，试样突然在某处出现一个或几个“细颈”现象，出现细颈现象的本质是分子在该自发生取向的结晶，该处强度增大，拉伸时细颈不会变细拉断，而是向两端扩展，直至整个试样完全变细为止，此阶段应力几乎一变，而变形增加很大。 （3）CD段被均匀拉细后的试样，再长变细即分子进一步取向，应力随应变的增大而
增大，直到断裂点D，试样被拉断，D点的应力称为强度极限，即抗拉强度或断裂强度σ，是材料重要的质量指标，其计算公式为： σ=P/（b×d） (MPa) 式中P——最大破坏载荷，N； b——试样宽度，mm； d——试样厚度，mm； 断裂伸长率ε是试样断裂时的相对伸长率，ε按下式计算： ε=（F-G）/G×100% 式中 G——试样标线间的距离，mm； F——试样断裂时标线间的距离，mm。 三、实验设备、用具及试样 1、电子式万能材料试验机WDT-20KN。 2、游标卡尺一把 3、聚丙烯（PP）标准试样6条，拉伸样条的形状（双铲型）如图2所示。 L——总长度（最小），150mm； b——试样中间平行部分宽度，10±0.2mm； C——夹具间距离，115mm； d——试样厚度，2~10mm； G——试样标线间的距离，50±0.5mm； h——试样端部宽度，20±0.2mm； R——半径，60mm。 四、实验步骤 准备两组试样，每组三个样条，且用一种速度，A组25mm/min，B组5mm/min。 1、熟悉万能试验机的结构，操作规程和注意事项。 2、用游标卡尺量样条中部左、中、右三点的宽度和厚度，精确到0.02mm，取平均值。 3、实验参数设定 接通电源，启动试验机按钮，启动计算机； 双击桌面上“MCGS环境”进入系统主界面；分别点击“试验编号”、“试样设定”、“试样参数”、“测试项目”等按扭，设定参数。 设定试验编号；注意试验编号不能重复使用；
高分子材料拉伸性能实验 1. 实验目的 了解高分子材料的拉伸强度、模量及断裂伸长率的意义和测试方法，通过应力－应变曲线，判断不同高分子材料的性能特征。 2. 实验原理 拉伸强度是用规定的实验温度、湿度和作用力速度，在试样的两端以拉力将试样拉至断裂时所需的负荷力，同时可得到断裂伸长率和拉伸弹性模量。 将试样夹持在专用夹具上，对试样施加静态拉伸负荷，通过压力传感器、形变测量装置以及计算机处理，测绘出试样在拉伸变形过程中的拉伸应力－应变曲线，计算出曲线上的特征点如试样直至断裂为止所承受的最大拉伸应力（拉伸强度）、试样断裂时的拉伸应力（拉伸断裂应力）、在拉伸应力－应变曲线上屈服点处的应力（拉伸屈服应力）和试样断裂时标线间距离的增加量与初始标距之比（断裂伸长率，以百分数表示）。 3. 实验材料 实验原料：GPPS、PP、PC。 （1）拉伸样条：哑铃型样条，测试标准：ASTM D638。样条如下：
4. 实验设备 万能材料实验机及夹具 5. 实验条件 不同的材料由于尺寸效应不同，故应尽量减少缺陷和结构不均匀性对测定结果的影响，按表2选用国家标准规定的拉伸试样类型以及相应的实验速度。 表 2 拉伸试样类型以及相应的实验速度 ①Ⅲ试样仅用来测试拉伸强度 实验速度为以下九种： A: 1mm/min ±50% B: 2mm/min ±20% C: 5mm/min ±20% D: 10mm/min ±20% E: 20mm/min ±10% F: 50mm/min ±10% G: 100mm/min ±10% H: 200mm/min ±10% I: 500mm/min ±10% 6.实验步骤 （1）实验环境：温度23℃，相对湿度50％，气压86～106KPa。 （2）测量试样中间平行部分的宽度和厚度，精确到0.01mm，每个试样测量三点，取算术平均值。
实验五聚合物材料冲击强度的测定 一、实验目的 1. 了解高分子材料的冲击性能； 2. 理解摆锤式抗冲击强度试验机的原理； 3. 掌握冲击强度的测试方法； 二、实验原理 冲击强度是衡量材料韧性的一种强度指标，表征材料抵抗冲击载荷破坏的能力。通常定义为试样受冲击载荷而折断时单位面所吸收的能量。 ()=/K A bh α 式中，K α为冲击强度；单位为J/cm 2；A 为冲断试样所消耗的功；b 为试样宽度；h 为试样厚度。冲击强度的测试方法很多，应用较广的有以下三种： （1）摆锤式冲击试验； （2）落球法冲击试验； （3）高速拉伸试验。 本实验采用摆锤式冲击试验法。摆锤冲击试验，是将标准试样放在冲击机规定的位置上，然后让重锤自由落下冲击试样，测量摆锤冲断试样所消耗的功，根据上述公式计算试样的冲击强度。摆锤冲击试验机的基本构造有3部分：机架部分、摆锤冲击部分和指示系统部分。根据试样的按放方式，摆锤式冲击试验又分为简支梁型(Charpy 法)和悬臂梁型。前者试样两端固定，摆锤冲击试样的中部；后者试样一端固定，摆锤冲击自由端。如图1所示。 图1摆锤冲击试验中试样的安放方式 试样可采用带缺口和无缺口两种。采用带缺口试样的目的是使缺口处试样的截面积大为减小，受冲击时，试样断裂一定发生在这一薄弱处，所有的冲击能量都能在这局部的地方被吸收，从而提高试验的准确性。 测定时的温度对冲击强度有很大影响。温度越高，分子链运动的松弛过程进行越
快，冲击强度越高。相反，当温度低于脆化温度时，几乎所有的塑料都会失去抗冲击的能力。当然，结构不同的各种聚合物，其冲击强度对温度的依赖性也各不相同。湿度对有些塑料的冲击强度也有很大影响。如尼龙类塑料，特别是尼龙6、尼龙66等在湿度较大时，其冲击强度更主要表现为韧性的大大增加，在绝干状态下几乎完全丧失冲击韧性。这是因为水分在尼龙中起着增塑剂和润滑剂的作用。 试样尺寸和缺口的大小和形状对测试结果也有影响。用同—种配方，同一种成型条件而厚度不同的塑料作冲击试验时，会发现不同厚度的试样在同一跨度上作冲击试验，以及相同厚度在不同跨度上试验，其所得的冲击强度均不相同，且都不能进行比较和换算。而只有用相同厚度的试样在同一跨度上试验，其结果才能相互比较，因此在标准试验方法中规定了材料的厚度和跨度。缺口半径越小，即缺口越尖锐，则应力越易集中，冲击强度就越低。因此，同一种试样，加工的缺口尺寸和形状不同，所测得冲击强度数据也不——样。这在比较强度数据时应该注意。 三、实验仪器和材料 1、试验机 试验机为摆锤式（悬臂梁），并由摆锤、试样支座、能量指示机构和机体等主要构件组成。能指示试样破坏过程中所吸收的冲击能量。 2、摆体 摆体是试验机的核心部分，它包括旋转轴、摆杆、摆锤和冲击刀刃等部件。旋转轴心到摆锤打击中心的距离与旋转轴心至试样中心距离应一致。两者之差不应超过后者的±1%。冲击刀刃规定夹角为30士1o。端部圆弧半径为2.0士0.5 mm。摆锤下摆时，刀刃通过两支座问的中央偏差不得超过士0.2 mm，刀刃应与试样的冲击面接触。接触线应与试样长轴线相垂直，偏差不超过士2o。 3、试样支座 为两块安装牢固的支撑块，能使试样成水平，其偏差在1/20以内。在冲击瞬间应能使试样打击面平行于摆锤冲击刀刃，其偏差在1/200以内。支撑刃前角为 5o，后角为10士1o，端部圆弧半径为1mm。 4、能量指示机构 能量指示机构包括指示度盘和指针。应对能量度盘的摩擦、风阻损失和示值误差做准确的校正。 5、机体 机体为刚性良好的金属框架，并牢固地固定在质量至少为所用最重摆锤质量40倍的基础上。本试验采用带缺口试样。试样表面应平整、无气泡、裂纹、分 层和明显杂质。试样缺口处应无毛刺。
实验十二聚合物拉伸性能测试 一、实验目的 （1）熟悉电子力学试验机的原理及使用方法； （2）绘制聚合物的应力-应变曲线，测定其拉伸强度、断裂强度和断裂伸长率。 二、实验原理 拉伸性能是聚合物力学性能中最重要、最基本的性能之一。拉伸性能的好坏，可以通过拉伸试验来检验。 拉伸试验是在规定的试验温度、湿度和速度条件下，对标准试样盐纵轴方向施加静态拉伸负荷，直至试样被拉断为止。用于聚合物应力—应变曲线测定的电子拉力机是将试样上施加的载荷、形变通过压力传感器和形变测量装置转变成电信号记录下来，经计算机处理后，测绘处试样在拉伸形变过程中的应力-应变曲线。从应力-应变曲线上可得到材料的各项拉伸性能指标值：如拉伸强度、拉伸断裂应力、拉伸屈服应力、拉伸弹性模量、断裂伸长率等。通过拉伸试验提供的数据，可对高分子材料的拉伸性能做出评价，从而为质量控制，研究、开发与工程设计及其他项目提供参考。 应力-应变曲线一般分为两个部分：弹性变形区和塑性变形区。在弹性变形区，材料发生可完全恢复的弹性变形，应力与应变呈线性关系，符合胡克定律。在塑性变形区，形变是不可逆的塑性形变，应力和应变增加不再呈正比关系，最后出现断裂。图12-1为典型的聚合物拉伸应力-应变曲线。 图12-1 典型的聚合物拉伸应力—应变曲线 不同的高聚物材料、不同的测定条件，分别呈现不同的应力-应变行为。根据应力-应变曲线的形状，目前可大致归纳为五种类型，如图12-2所示。 （1）软而韧拉伸强度低，弹性模量小，且伸长率也不大，如溶胀的凝胶等。 （2）硬而脆拉伸强度和弹性模量较大，断裂伸长率小，如聚苯乙烯等。 （3）硬而强拉伸强度和弹性模量较大，且有适当的伸长率，如硬聚氯乙烯等。 （4）软而韧断裂伸长率大，拉伸强度也较高，但弹性模量低，如天然橡胶、顺丁橡胶等。 （5）硬而韧弹性模量大、拉伸强度和断裂伸长率也大，如聚对苯二甲酸乙二醇酯、尼龙等。
高分子材料的力学性能及表征方法 用途 聚合物的力学性能是高分子聚合物在作为高分子材料使用时所要考虑的最主要性能。它牵涉到高分子新材料的材料设计，产品设计以及高分子新材料的使用条件。因此了解聚合物的力学性能数据，是我们掌握高分子材料的必要前提。聚合物力学性能数据主要是模量（E），强度（σ），极限形变（ε）及疲劳性能（包括疲劳极限和疲劳寿命）。由于高分子材料在应用中的受力方式不同，聚合物的力学性能表征又按不同受力方式定出了拉伸（张力）、压缩、弯曲、剪切、冲击、硬度、摩擦损耗等不同受力方式下的表征方法及相应的各种模量、强度、形变等可以代表聚合物受力不同的各种数据。由于高分子材料类型的不同，实际应用及受力情况有很大的差变，因此对不同类型的高分子材料，又有各自的特殊表征方法、例纤维、橡胶的力学性能表征。 表征方法及原理 （1）拉伸性能的表征 用万能材料试验机，换上拉伸实验的样品夹具，在恒定的温度、湿度和拉伸速度下，对按一定标准制备的聚合物试样进行拉伸，直至试样被拉断。仪器可自动记录被测样品在不同拉伸时间样品的形变值和对应此形变值样品所受到的拉力（张力）值，同时自动画出应力－应变曲线。根据应力-应变曲线，我们可找出样品的屈服点及相应的屈服应力值，断裂点及相应的断裂应力值，样品的断裂伸长值。将屈服应力，断裂应力分别除以样品断裂处在初制样时样品截面积，即可分别求出该聚合物的屈服强度σ屈和拉伸强度（抗张强度）σ拉值。样品断裂伸长值除以样品原长度，即是聚合物的断裂伸长率ε。应力－应变曲线中，对应小形变的曲线中（即曲线中直线部分）的斜率，即是聚合物的拉伸模量（也称抗张模量）E值。聚合物试样拉伸断裂时，试样断面单维尺寸（厚或宽的尺寸）的变化值除以试样的断裂伸长率ε值，即为聚合物样品的“泊松比”（μ）的数值。 （2）压缩性能、弯曲性能、剪切性的表征。 用万能材料试验机，分别用压缩试验，弯曲试验，剪切试验的样品夹具，在恒定的温度、湿度及应变速度下进行不同方式的力学试验。并根据不同的计算公式，求出聚合物的压缩模量、压缩强度、弯曲模量、弯曲强度、剪切模量、剪切强度等数据。 （3）冲击性能的表征。
定义下列概念 标准：对重复性事物和概念所做的统一规定即为标准 标准化：为在一定的范围内获得最佳秩序，对实际的或潜在的问题制定共同的和重复使用的规则的活动，称为标准化。它包括制定、发布及实施标准的过程。 拉伸应力：试样在计量标距范围内，单位初始横截面上承受的拉伸负荷。 剪切应力：试验过程中任一时刻施加于试样的剪切负荷除以受剪面积的值。 压缩应力：压缩试验中，试样单位原始横截面上承受的压缩负荷，MPa。 弯曲应力：试样跨度中心外表面的正应力，MPa。 冲击强度试验速度： 蠕变：指材料在恒负载（外界给予的外力不变）的条件下，变形随时间增加的现象。 应力松弛：试样在恒定形变下，物体的应力随时间而逐渐衰减的现象。 裤形撕裂强度：用平行于割口平面的外力作用于规定的裤形试样上，将试样撕断所需的力除以试样厚度，并按GB/T12833计算得到的中位数。 无割口直角撕裂强度：用与试样长度方向一致的外力作用于规定的直角试样，将试样撕断所需的最大力除以试样厚度。 割口直角或新月形撕裂强度：垂直于割口平面的外力作用于规定的直角或新月形试样，拉伸试样撕断割口所需的最大力除以试样的厚度。 硬度：指材料抵抗其它较硬物体压入其表面的能力 熔点：熔点就是物质受热后，由固态变为液态的温度，高聚物通常没有明显的熔点。 线膨胀系数：指温度每变化１℃，试样长度变化值与其原始长度值之比。表示物质在某一温度区间的线膨胀特性的，称平均线膨胀系数。 热导率：是表明物体热传导能力的重要参数，即单位面积、单位厚度试样的温差为1 ℃时，单位时间内所通过的热量，单位是W/(m·K)。 冲击脆化温度：是常温下为软质的塑料在试验条件下，以冲击的方法使试样在低温下受到冲击弯曲，求出试样破坏概率为５０％时的温度。 玻璃化温度：非结晶高聚物由玻璃态转变为高弹态的转变温度称为玻璃转变化温度，简称玻璃化温度Tg。 失强温度：标准试样在恒定重力作用下，发生断裂的温度。 列出5个标准组织，并给出其标准的代号 ＩＳＯ：国际标准， ＡＮＳＩ：美国标准， ＡＳＴＭ：美国材料试验协会标准， ＢＳ：英国标准， ＣＳＡ：加拿大标准， ＤＩＮ：德国标准， ＪＩＳ：日本工业标准， ＧＢ：中国标准， ＮＦ：法国标准， ＥＣ：国际电工委员会标准， ＵＬ：美国保险商试验室标准 弯曲试验有哪两种常见的试验方法，他们的区别在哪里？ 弯曲试验有两种加载方法，一种为三点式加载方法，另一种为四点式加载方法。三点式加载方法在试验时将规定形状和尺寸的试样置于两支座上，并在两支座的中点施加一集中负荷，
高分子材料分析与测试(期末复习及答案) https://www.doczj.com/doc/5410748252.html,work Information Technology Company.2020YEAR
期末复习作业 一、名词解释 1.透湿量 透湿量即指水蒸气透过量。薄膜两侧的水蒸气压差和薄膜厚度一定，温度一定的条件下1㎡聚合物材料在24小时内所透过的蒸汽量（用 θ表示） v 2.吸水性 吸水性是指材料吸收水分的能力。通常以试样原质量与试样失水后的质量之差和原质量之比的百分比表示；也可以用单位面积的试样吸收水分的量表示；还可以用吸收的水分量来表示。 3.表观密度 对于粉状、片状颗粒状、纤维状等模塑料的表观密度是指单位体积中的质量（用 η表示） a 对于泡沫塑料的表观密度是指单位体积的泡沫塑料在规定温度和相对湿度时的重量，故又称体积密度或视密度（用 ρ表示） a 4、拉伸强度 在拉伸试验中，保持这种受力状态至最终，就是测量拉伸力直至材料断裂为止，所承受的最大拉伸应力称为拉伸强度（极限拉伸应力，用 σ表示） t 5、弯曲强度 试样在弯曲过程中在达到规定挠度值时或之前承受的最大弯曲应力（用 σ表示） f
6、压缩强度 指在压缩试验中试样所承受的最大压缩应力。它可能是也可能不是试样破裂的瞬间所承受的压缩应力（用 σ表示） e 7、屈服点 应力—应变曲线上应力不随应变增加的初始点。 8、细长比 指试样的高度与试样横截面积的最小回转半径之比（用λ表示） 9、断裂伸长率 断裂时伸长的长度与原始长度之比的百分数（用 ε表示） t 10、弯曲弹性模量 比例极限内应力与应变比值（用E f表示） 11、压缩模量 指在应力—应变曲线的线性范围内压缩应力与压缩应变的比值。由于直线与横坐标的交点一般不通过原点，因此可用直线上两点的应力差与对应的应变差之比表示（用E e表示）12、弹性模量 在负荷—伸长曲线的初始直线部分，材料所承受的应力与产生相应的应变之比（用E表示） 13、压缩变形 指试样在压缩负荷左右下高度的改变量（用?h表示）14、压缩应变
《高分子材料的拉伸性能测试》实验指导书 一、实验目的 1、测试热塑性塑料拉伸性能。 2、掌握高分子材料的应力—应变曲线的绘制。 4、了解塑料抗张强度的实验操作。 二、实验原理 拉伸试验是材料最基本的一种力学性能试验方法，可以得到材料的各种拉伸性能，包括拉伸强度、弹性模量、泊松比、伸长率、应力-应变曲线等。拉伸试验是指在规定的温度、湿度和试验速度下，在试样上沿纵轴方向施加拉伸载荷使其破坏，此时材料的性能指标如下： 1.拉伸强度为： (1) 式中σ--拉伸强度，MPa; P---破坏载荷（或最大载荷)，N; b---试样宽度，cm; h---试样厚度，cm. 2.拉伸破坏(或最大载荷处)的伸长率为： (2) 式中ε---试样拉伸破坏(或最大载荷处)伸长率，%; ΔL0-破坏时标距内伸长量，cm; L0---测量的标距，cm, 3.拉伸弹性模量为： (3) 式中E t---拉伸弹性模量，MPa； ΔP—荷载-变形曲线上初始直线段部分载荷量，N； ΔL0—与载荷增量对应的标距内变形量，cm。 4.拉伸应力-应变曲线 如果材料是理想弹性体，抗张应力与抗张应变之间的关系服从胡克定律，即：σ = Eε 式中: E－杨氏模量或拉伸模量；σ－应力；ε－应变
聚合物材料由干本身长链分子的大分子结构持点，使其具有多重的运动单元，因此不是理想的弹性体，在外力作用下的力学行为是一个松弛过程，具有明显的粘弹性质。拉伸试验时因试验条件的不同，其拉伸行为有很大差别。起始时，应力增加，应变也增加，在A点之前应力与应变成正比关系，符合胡克定律，呈理想弹性体。A点叫做比例极限点。超过A点后的一段，应力增大，应变仍增加，但二者不再成正比关系，比值逐渐减小；当达到Y点时，其比值为零。Y点叫做屈服点。此时弹性模最近似为零，这是一个重要的材料持征点。对塑料来说，它是使用的极限。如果再继续拉伸，应力保持不变甚至还会下降，而应变可以在一个相当大的范围内增加，直至断裂。断裂点的应力可能比屈服点应力小，也可能比它大。断裂点的应力和应变叫做断裂强度和断裂伸长率。 高分子材料是多种多样的，它们的应力—应变曲线也是多样的并且受外界条件的极大影响。 材料的应力—应变曲线下的面积，表示其反抗外力时所做的功，因此根据应力－应变曲线的形状就可以大致判断出该材料的强度和韧性。
七、高分子材料冲击试验 7.1 实验目的 （1）熟悉高分子材料冲击性能测试的原理、方法、操作及其实验结果处理； （2）了解测试条件对测定结果的影响。 7.2 实验原理 对硬质高分子材料试样施加一次冲击负荷使试样破坏，记录下试样破坏时或过程中单位试样截面积所吸收的能量，即冲击强度，来衡量材料冲击韧性。根据实验中试样受力形式和冲击物的几何形状，板、条试样的冲击实验方法可分为：简支梁冲击实验（GB1093）、悬臂梁冲击实验（GB1043）和落锤式冲击实验（GB11548-89）。所有冲击实验均应按GB2918规定，在（23±2℃）、常湿下进行试样环境调节，调节时间不少于4h。 7.3 简支梁冲击实验 （1）原材料试样 ①注塑标准试样试样表面应平整、无气泡、裂纹、分层和明显杂志。缺口试样缺口处应无毛刺。 试样类型和尺寸以及相对应的支撑线间的距离见表7-1。试样的缺口类型和缺口尺寸见表7-2。试样的优选类型为I型。优选的缺口类型为A型。 表7-1 试样类型和尺寸以及相对应的支撑线间的距离（mm） 表7-2 缺口类型和缺口尺寸（mm）
注：A型、B型、C型缺口的形状和尺寸分别见图7-1~图7-3。 图7-1 A型缺口试样图7-2 B型缺口试样 图7-3 C型缺口试样 ②板材试样板材试样厚度的3~13mm之间时取原厚。大于13mm时应从两面均匀地进行机械加工到10±0.5mm。4型试样厚度须加工到13mm。 当使用非标准厚度试样时，缺口深度与试样厚度尺寸之比也应分别满足表7-2的要求。当厚度小于3mm的试样不做冲击实验。 （2）试样制备 ①模塑料或挤出料按受试材料的产品标准规定制备试样。若产品标准没有规定，可按GB5471和GB9352制备试样。I型试样可以从标准多用途试样上切取。 ②板材板材试样是将板材进行机械加工制备。试样缺口可在铣床、刨床或专用缺口加工机上加工。加工刀具应无倾角，工作后角为15°~20°。推荐刀尖线速度约为90~185m/min，进给速率为10~130mm/min。检查刀具的锐度，如果半径和外形不在规定范围内，应以新磨的刀具更换。 ③层压材料压层材料应在使冲击方向垂直于层压方向（板面方向）和平行于层压方向（板边方向）上各切取一组试样。 如果受试材料的产品标准有规定，可用带模塑缺口的试样。模塑缺口试样和机械加工缺口的试样实验结果不能相比。 除受试材料的产品标准另有规定外，每组试样数应不少于10个。各向异性
实验六聚合物的冲击性能测试 一、实验目的 1.了解高分子材料的冲击性能。 2.理解ZBC-4型简支梁冲击实验机测试聚合物冲击性能的基本原理， 熟悉其使用的基本操作。 二、实验原理 冲击性能测试在摆锤打击简支梁试样的中央，使试样受到冲击而断裂，试样断裂时单位宽度所消耗的冲击功即为冲击强度。其原理是将试样安防在简支梁冲击机的规定位置上然后利用摆锤自由落下，对试样施加冲击弯曲负荷，使试样破裂。用试样单位截面积所消耗的冲击功来评价材料的耐冲击韧性。 冲击试验的方法很多，根据实验温度可分为常温冲击、低温冲击和高温冲击三种，依据试样的受力状态，可分为摆锤式弯曲冲击（包括简支梁冲击GB1043和悬臂梁冲击GB1843），拉伸冲击、扭转冲击和剪切冲击；依据才用过的能量和冲击次数，可分为大能量的一次冲击（简称一次冲击试验或落锤冲击实验GB11548）和小能量的多次冲击实验（简称多次冲击实验），不同材料或不同用途可选择不同的冲击实验方法，由于各种试验方法中试样受力形式和冲击物的几何形状不一样，不同的试验方法所侧得的冲击强度结果不能相互比较。 实验时摆锤挂在机架的杨臂上，摆锤杆的中心线与通过摆锤杆轴心的铅垂线成一角度为α的扬角，此时摆锤具有一定的位能；然后计摆
锤自由落下，在它摆到最低点的瞬间其位能转变为动能；随着试样断裂成两部分，消耗了摆锤的冲击能并使其大大减速；摆锤的剩余能量使摆锤继续升高至—定高度，β为其升角。加以W 表示探锤的质量．l 为探锤杆的长度，则摆锤的初始功0A 为： (1cos )A Wl =-0α （35--1） 若考虑冲断试样时克服的空气阻力和试佯断裂而飞出时所消耗的功，根据能量守恒定律，可用式(35—2)表示： 201(1cos )m 2 A Wl A A A =+++++αββυ （35--2） 通常，式(35—2)后三项都忽略不计，则可简单地把试样断裂时所消耗的功表示为： 0(cos cos )A Wl =+βα （35--3） 式中除β角外均为已知数。因此，根据摆锤冲断试样后的升角β的数值即可从读数盘直接读取冲断试样时所消耗功的数值。 简支梁冲击试验是使用已加能量的把锤一次性冲击支承成水平梁的试样并使之破坏，冲击线应位于两支座(试样)的正中间．被测试样若为缺口试样，则冲击线应正对缺口；悬臂梁冲击试验则由已知能量的摆锤一次性冲击垂直固定成悬臂梁的试样的自由端，摆锤的冲击线与试样的夹且和试样缺口的中心线相隔—定距离。根据摆锤的冲击前初始能量与冲击后摆锤的剩余能量之差，确定试样在破坏时所吸收的冲击能量，冲击能量除以冲击截面积，就得到试样的单位截面积所吸收的冲击能量．即冲击强度。
第四章 高分子材料的主要物理性能 高分子材料与小分子物质相比具有多方面的独特性能，其性能的复杂性源自于其结构 的特殊性和复杂性。联系材料微观结构和宏观性质的桥梁是材料部分子运动的状态。一种结构确定的材料，当分子运动形式确定，其性能也就确定；当改变外部环境使分子运动状态变化，其物理性能也将随之改变。这种从一种分子运动模式到另一种模式的改变，按照热力学的观点称作转变；按照动力学的观点称作松弛。例如天然橡胶在常温下是良好的弹性体，而在低温时（＜-100℃）失去弹性变成玻璃态（转变）。在短时间拉伸，形变可以恢复；而在长时间外力作用下，就会产生永久的残余形变（松弛）。聚甲基丙烯酸甲酯（PMMA ）在常温下是模量高、硬而脆的固体，当温度高于玻璃化温度（～100℃）后，大分子链运动能力增强而变得如橡胶般柔软；温度进一步升高，分子链重心能发生位移，则变成具有良好可塑性的流体。 本着“结构?分子运动?物理性能”这样一条思维线路，本章有选择地介绍高分子材料的热性能、力学性能、高弹性和粘弹性、溶液性质、流变性质、电学性能等。同时通过介绍结构与性能的关系，帮助我们根据使用环境和要求，有目的地选择、使用、改进和设计高分子材料，设计和改进加工工艺和设备，扩大高分子材料使用围。 第一节 高分子材料的分子运动、力学状态转变及热性能 一、高分子运动的特点 与低分子材料相比，高分子材料的分子热运动主要有以下特点： （一）运动单元和模式的多重性 高分子的结构是多层次、多类型的复杂结构，决定着其分子运动单元和运动模式也是多层次、多类型的，相应的转变和松弛也具有多重性。从运动单元来说，可以分为链节运动、链段运动、侧基运动、支链运动、晶区运动以及整个分子链运动等。从运动方式来说，有键长、键角的变化，有侧基、支链、链节的旋转和摇摆运动，有链段绕主链单键的旋转运动，有链段的跃迁和大分子的蠕动等。 在各种运动单元和模式中，链段的运动最为重要，高分子材料的许多特性均与链段的运动有直接关系。链段运动状态是判断材料处于玻璃态或高弹态的关键结构因素；链段运动既可以引起大分子构象变化，也可以引起分子整链重心位移，使材料发生塑性形变和流动。 （二）分子运动的时间依赖性 在外场作用下，高分子材料从一种平衡状态通过分子运动而转变到另一种平衡状态是需要时间的，这种时间演变过程称作松弛过程，所需时间称松弛时间。例如将一根橡胶条一端固定，另一端施以拉力使其发生一定量变形。保持该形变量不变，但可以测出橡胶条的应力随拉伸时间仍在变化。相当长时间后，应力才趋于稳定，橡胶条达到新的平衡。 设材料在初始平衡态的某物理量（例如形变量、体积、模量、介电系数等）的值为x 0，在外场作用下，到t 时刻该物理量变为x （t ），许多情况下x （t ）与x 0满足如下关系： ()τ /0t e x t x -= （4-1） 公式（4-1）实质上描述了一种松弛过程，式中τ称松弛时间。当t =τ时，()e x x /0=τ，可见松弛时间相当于x 0变化到x 0/e 时所需要的时间。

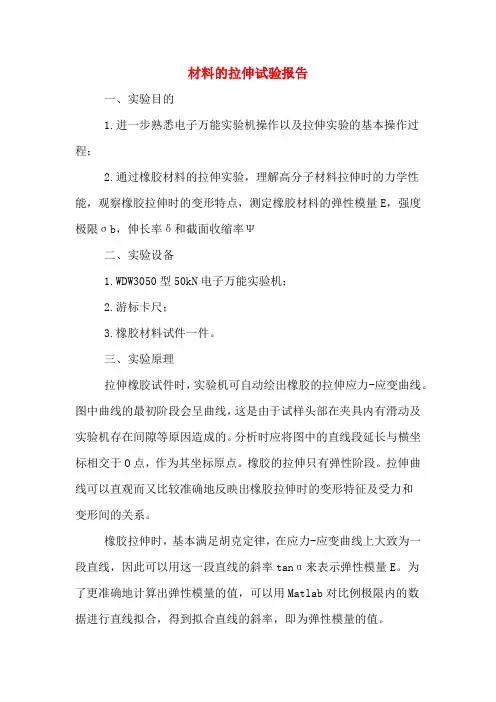

实验1 高分子材料拉伸强度及断裂伸长率测定 一、实验目的 通过实验了解聚合物材料应力—应变曲线特点、试验速度对应力—应变曲线的影响、拉伸强度及断裂伸长率的意义，熟悉它们的测试方法；并通过测试应力—应变曲线来判断不同聚合物的力学性能。 二、实验原理 为了评价聚合物材料的力学性能，通常用等速施力下所获得的应力—应变曲线来进行描述。所谓应力是指拉伸力引起的在试样内部单位截面上产生的内力；而应变是指试样在外力作用下发生形变时，相对其原尺寸的相对形变量。不同种类聚合物有不同的应力—应变曲线。 等速条件下，无定形聚合物典型的应力—应变曲线如图1所示。图中的α点为弹性极限，σα为弹性（比例）极限强度，εα为弹性极限伸长。在α点前，应力—应变服从虎克定律： σ=?ε 式中 σ——应力，MPa； ε——应变，%； Ε——弹性（杨氏）模量（曲线的斜率），MP 。 曲线斜率E反映材料的硬性。Y称屈服点，对应的σy和εy称屈服强度和屈服伸长。材 料屈服后，可在t点处，也可在t′点处断裂。因而视情况，材料断裂强度可大于或小于屈服强度。εt（或εt′）称断裂伸长率，反映材料的延伸性。 从曲线的形状以及σt和εt的大小，可以看出材料的性能，并借以判断它的应用范围。如从σt的大小，可以判断材料的强与弱；而从εt的大小，更正确地讲是从曲线下的面积大 小，可判断材料的脆性与韧性。从微观结构看，在外力的作用下，聚合物产生大分子链的运动，包括分子内的键长、键角变化，分子链段的运动，以及分子间的相对位移。沿力方向的整体运动（伸长）是通过上述各种运动来达到的。由键长、键角产生的形变较小（普弹形变），而链段运动和分子间的相对位移（塑性流动）产生的形变较大。材料在拉伸到破坏时，链段运动或分子位移基本上仍不能发生，或只是很小，此时材料就脆。若达到一定负荷，可以克服链段运动及分子位移所需要的能量，这些运动就能发生，形变就大，材料就韧。如果要使材料产生链段运动用分子位移所需要的负荷较大，材料就较强及硬。
化学化工学院材料化学专业实验报告 实验名称：高分子材料应力-应变曲线的测定 年级：09级材料化学 日期: 2011-10-12 姓名： 学号： 同组人： 一、预习部分 1、应力—应变曲线 拉伸实验是最常用的一种力学实验，由实验测定的应力应变曲线，可以得出评价材料性能的屈服强度，断裂强度和断裂伸长率等表征参数，不同的高聚物、不同的测定条件，测得的应力—应变曲线是不同的。 应力与应变之间的关系，即：P bd σ= 00 100%t I I I ε-= ? E ε σ = 式中 σ——应力，MPa ； ε——应变，％； E ——弹性模量，MPa ； A 为屈服点，A 点所对应力叫屈服应力或屈服强度。 的为断裂点，D 点所对应力角断裂应力或断裂强度 聚合物在温度小于Tg(非晶态) 下拉伸时，典型的应力-应变曲线(冷拉曲线)如下图
曲线分以下几个部分： OA：应力与应变基本成正比(虎克弹性)。--弹性形变 屈服点B：应力极大值的转折点，即屈服应力(sy)；屈服应力是结构材料使用的最大应力。--屈服成颈 BC：出现屈服点之后，应力下降阶段--应变软化 CD：细颈的发展，应力不变，应变保持一定的伸长--发展大形变 DE：试样均匀拉伸，应力增大，直到材料断裂。断裂时的应力称断裂强度( sb )，相应的应变称为断裂伸长率(eb) --应变硬化 通常把屈服后产生的形变称为屈服形变，该形变在断裂前移去外力，无法复原。但如果将试样温度升到其Tg附近，形变又可完全复原，因此它在本质上仍属高弹形变，并非粘流形变，是由高分子的链段运动所引起的。 根据材料的力学性能及其应力-应变曲线特征，可将应力-应变曲线大致分为六类：(a)材料硬而脆：在较大应力作用下，材料仅发生较小的应变，在屈服点之前发生断裂，有高模量和抗张强度，但受力呈脆性断裂，冲击强度较差。 (b)材料硬而强：在较大应力作用下，材料发生较小的应变，在屈服点附近断裂，具高模量和抗张强度。 (c)材料强而韧：具高模量和抗张强度，断裂伸长率较大，材料受力时，属韧性断裂。 (d)材料软而韧：模量低，屈服强度低，断裂伸长率大，断裂强度较高，可用于要求形变较大的材料。 (e)材料软而弱：模量低，屈服强度低，中等断裂伸长率。如未硫化的天然橡胶。 (f)材料弱而脆：一般为低聚物，不能直接用做材料。 注意：材料的强与弱从σb比较；硬与软从E(σ/e)比较；脆与韧则主要从断裂伸长率比较。 2、玻璃态高聚物拉伸时曲线发展的几个阶段 (1)屈服区(2)延伸区(3)增强区 3、影响高聚物机械强度的因素 (1)大分子链的主价链，分子间力以及高分子链的柔性等，是决定高聚物机械强度的主
实验1有机玻璃的制备 一、目的要求 1．了解本体聚合的原理和有机玻璃的性能。 2．掌握有机玻璃的制备方法 二、原理 甲基丙烯酸甲酯通过本体聚合的方法可以制得有机玻璃。聚甲基丙烯酸甲酯由于有庞大的侧基存在，为无定形聚合物，其最突出的性能是具有高度的透明性。它的比重小，故其制品比同体积无机玻璃制品轻巧得多。同时又具有一定的耐冲击强度与良好的低温性能，是航空工业与光学仪器制造工业的重要原料。有机玻璃表面光滑，在一定的弯曲限度内，光线可在其内部传导而不逸出，故外科手术中利用它把光线输送到口腔吼部作照明。聚甲基丙烯酸甲酯的电性能优良，是很好的绝缘材料。 甲基丙烯酸甲酯在过氧化苯甲酰（BPO）或偶氮二异丁腈（AIBN）引发剂存在下进行如下聚合反应： CH2 C CH3 COOCH3CH2 C CH3 COOCH3 n n 聚合反应开始前有一段诱导期，聚合速率为零，体系粘度无变化。在转化率超过20﹪之后，聚合速率显著加快，即产生自动加速效应。而转化率达80﹪之后，聚合速率显著减小，最后几乎停止聚合，需要升高温度才能使之聚合完全。 聚合配方中引发剂的含量，应视制备的模具厚度而定，一般情况如下： 厚度（mm）1－1.6 2－3 4－6 8－12 14－25 30－45 偶氮二异丁腈（﹪）0.06 0.06 0.06 0.025 0.020 0.005 由于甲基丙烯酸甲酯单体密度只有0.94 g·mL-1，而其聚合物密度为1.17 g·mL-1，故有较大的体积收缩，因而生产上一般先做成甲基丙烯酸甲酯的预聚体，然后再进行浇模，这样一则可以减少体积收缩，二则预聚体具有一定粘度，在采用夹板式模具时不会产生液漏现象。 三、主要试剂和仪器 甲基丙烯酸甲酯过氧化二碳酸环己酯偶氮二异丁睛 试管三颈瓶冷凝管恒温水浴 四、实验步骤 1．制模（烘箱聚合用模） 取两块表面光滑、无磨损的玻璃块，经肥皂洗净擦干后，用酒精擦洗一次，烘干，在四角用一定的垫块垫好（注1），然后用不透水的纸（玻璃纸或描图纸）用聚乙烯醇水溶液（10 g聚乙烯醇溶于100 mL蒸馏水中）作浆
第二节高分子材料的高弹性和粘弹性 本章第二、三节介绍高分子材料力学性能。力学性能分强度与形变两大块，强度指材料抵抗破坏的能力，如屈服强度、拉伸或压缩强度、抗冲击强度、弯曲强度等；形变指在平衡外力或外力矩作用下，材料形状或体积发生的变化。对于高分子材料而言，形变可按性质分为弹性形变、粘性形变、粘弹性形变来研究，其中弹性形变中包括普通弹性形变和高弹性形变两部分。 高弹性和粘弹性是高分子材料最具特色的性质。迄今为止，所有材料中只有高分子材料具有高弹性。处于高弹态的橡胶类材料在小外力下就能发生100-1000%的大变形，而且形变可逆，这种宝贵性质使橡胶材料成为国防和民用工业的重要战略物资。高弹性源自于柔性大分子链因单键内旋转引起的构象熵的改变，又称熵弹性。粘弹性是指高分子材料同时既具有弹性固体特性，又具有粘性流体特性，粘弹性结合产生了许多有趣的力学松弛现象，如应力松弛、蠕变、滞后损耗等行为。这些现象反映高分子运动的特点，既是研究材料结构、性能关系的关键问题，又对正确而有效地加工、使用聚合物材料有重要指导意义。 一、高弹形变的特点及理论分析 （一）高弹形变的一般特点 与金属材料、无机非金属材料的形变相比，高分子材料的典型高
弹形变有以下几方面特点。 1、小应力作用下弹性形变很大，如拉应力作用下很容易伸长100%~1000%（对比普通金属弹性体的弹性形变不超过1%）；弹性模量低，约10-1~10MPa（对比金属弹性模量，约104~105MPa）。 2、升温时，高弹形变的弹性模量与温度成正比，即温度升高，弹性应力也随之升高，而普通弹性体的弹性模量随温度升高而下降。 3、绝热拉伸（快速拉伸）时，材料会放热而使自身温度升高，金属材料则相反。 4、高弹形变有力学松弛现象，而金属弹性体几乎无松弛现象。 高弹形变的这些特点源自于发生高弹性形变的分子机理与普弹形变的分子机理有本质的不同。 （二）平衡态高弹形变的热力学分析 取原长为l0的轻度交联橡胶试样，恒温条件下施以定力f，缓慢拉伸至l0+ d l 。所谓缓慢拉伸指的是拉伸过程中，橡胶试样始终具有热力学平衡构象，形变为可逆形变，也称平衡态形变。 按照热力学第一定律，拉伸过程中体系内能的变化d U为： dU- = dQ dW （4-13） 式中d Q为体系吸收的热量，对恒温可逆过程，根据热力学第二定律有， dQ= TdS （4-14）
塑料力学性能 测试塑料拉伸性能 基本概念：在拉伸试验中，保持这种受力状态最终，就是测量拉伸力直至材料断裂为止，所承受的最大拉伸应力称为拉伸强度实验原理：拉伸实验是对试样沿纵轴方向施加静态拉伸负荷，使其破坏。通过测定试样的屈服力破坏力和试样标距间的伸长来求得试样的屈服强度、拉伸强度和伸长率。 定义： 拉伸应力：试样在计量标距范围内，单位初始横截面上承受的拉伸负荷。 拉伸强度：在拉伸试验中试样直到断裂为止，所承受的最大拉伸应力。 拉伸断裂应力：在拉伸应力-应变曲线上，断裂时的应力。 拉伸屈服应力：在拉伸应力-应变曲线上，屈服点处的应力。 断裂伸长率：在拉力作用下，试样断裂时，标线间距离的增加量与初始标距之比，以百分率表示。 弹性模量：在比例极限内，材料所受应力与产生响应的应变之比。 应力-应变曲线 由应力-应变的相应值彼此对应的绘成曲线，通常以应力值作为纵坐标，应变值作为横坐标。应力-应变曲线一般分为两个部分：弹性变形区和塑性变形区，在弹性变形区，材料发生可完全恢复的弹性变形，应力和应变呈正比例关系。曲线中直线部分的斜率即是拉伸弹性模量值，它代表材料的刚性。弹性模量越大，刚性越好。在塑性变形区，应力和应变增加不在呈正比关系，最后出现断裂。
实验步骤：①试样的状态调节和试验环境按国家标准规定。 ②在试样中间平行部分做标线，示明标距。 ③测量试样中间平行部分的厚度和宽度，精确0。01mm，II型试样中间平行部分的宽度，精确到0。05mm，测3点，取算术平均值。 ④夹具夹持试样时，要使试样纵轴与上下夹具中心连线重合，且松紧适宜。 ⑤选定试验速度，进行试验。 ⑥记录屈服时负荷，或断裂负荷及标距间伸长。试样断裂在中间平行部分之外时，此试样作废，另取试样补做。 实验影响因素 (1)成型条件：由试样自身的微观缺陷和微观不同性引起 (2)温度和湿度： (3)拉伸速度：塑料属于粘弹性材料，其应力松弛过程与变形速率紧密相关，需
