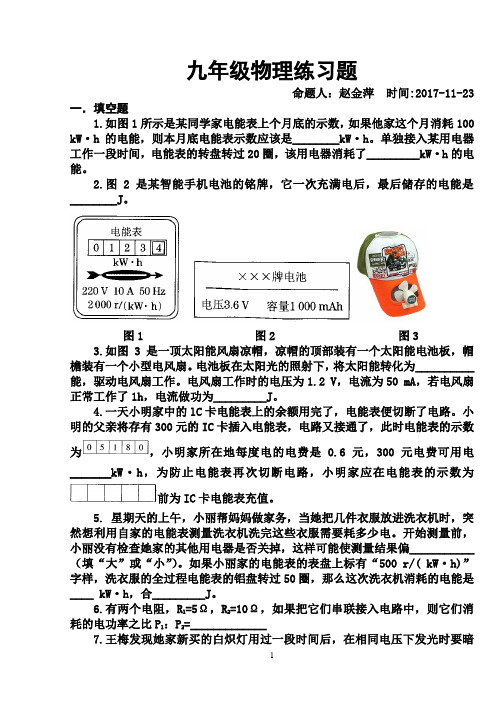

电能表菁优网练习题
1.(2011?永州)某家用电能表的表盘上标有“600r/kW?h”的字样,在电路中只接入一个用电器且正常工作时,电能表转盘在1min内转了10转,则该用电器的额定功率是()
A.3600W B.1000W C.500W D.100W
2.(2007?南充)一个家用电能表的表盘面上有“3000revs/KW?h”字样.奩某个电热水器单独使用时,电能表转盘在300s内转了280转,则该热水器消耗的电能是J,这个热水器放出的热量能使质量为Kg的水温度升高10℃.[不计热量损失,水的比热容为4.2×103 J/(kg?℃)].3.(2013?郑州模拟)如图所示是一个家用电能表,盘面上标有“1200r/(kW?h)”字样,它表示每消耗1kW?h的电能,电能表的转盘转1200转.若某个电热水器单独使用时,电表转盘在600s内转了210转,则热水器消耗的电能是J,这个热水器的实际电功率是W.
4.家用电能表盘上,标有“3000转/千瓦时”的字样,当接入一个“220V 300W”的用电器正常工作时,1min内电能表的转盘转多少转?
5.(2012春?贵溪市校级期中)张明家的电能表表盘如图所示.则张明家的电路上所能承受的最大功率是W.若电路中只有一个功率为1000W的空调正常使用2h后,则电能表上的示数会变成:.
观察电能表的表盘,你还能得到哪些有用的信息:
①;
②.
6.(2010?河南模拟)小明家的电能表表盘如图所示.
(1)那么他家能接入电路的用电器的总功率最大为多少?
(2)若只将一只功率为1000W空调机接入电路中,持续工作4.5h,他家电能表上
的示数应变为多少?
(3)小明单独使用一个小灯泡时,他测得电能表每4min转10圈,试求该灯泡的
功率.
7.(2011秋?鼓楼区校级期末)一个“220V 1000W”的电热器,在额定电压下通电15分钟,
(1)产生的热量是多少焦?
(2)若家用电能表上标有“3000r/kW?h”的字样,则在这段时间内电能表的转盘转过了多少转?
(3)这些热量若被2.5千克、30℃的水吸收,水温升高到多少℃?(1标准大气压)
8.一电能表表盘上标明“1200r/kW?h”,将某用电器单独接在该表上,当用电器工作4min后,电能表转盘转过55r.若用电器两端电压是220V,求:通过该用电器的电流.
9.一个电能表,接在照明电路中,表盘上标有“220V,5A”和“3000转/kWh”的字样.当只接通某一个用电器时,电能表上的转盘在1分钟内转过了15转,那么,这个用电器的功率多大?
10.(2012?广东模拟)如果你的家庭电路中有一只表盘上标有3000r/KW?h的电能表另外你手头还有一块秒表,如何测量你家中一盏白炽灯的实际功率?
(1)写出测量方法;(2)要测出哪些物理量;(3)写出根据测量的物理量,计算灯泡电功率的数学表达.
11.电子式电能表已开始走进千家万户,如图所示为某电子式电能表的表盘(局部).
(1)使用该电能表的电路最多能够同时正常使用的用电器最大总功率是多少?
(2)表盘上“imp/kW?h”是电子式电能表的一个重要参数“脉冲输出”的单位,其数值表示用电1kW?h 表盘上耗电指示灯闪烁的次数.若一只电风扇单独接在该电能表上,电风扇正常工作5min,指示灯闪烁了16次,则5min内该电风扇消耗的电能为多少?该电风扇的额定功率是多大?
12.(2012?安徽)某同学家的电子式电能表上个月月初、月末的表盘如图所示.表盘上“1600imp/kW?h”表示每用电1kW?h指示灯闪烁1600次.根据表盘上的信息,回答下列问题:
(1)该同学家上个月共用电多少kW?h?
(2)该同学家同时使用的用电器总功率不得超过多少?
(3)若只让一个标有“220V 484W”的电热器工作3min,观察到电能表的指示灯闪烁了32次,则该同学家的实际电压是多大?(设电热器的电阻不变)
13.一个“220V 1000W”的电热器,在额定电压下通电15分钟,
(1)产生的热量是多少焦?
(2)若家用电能表上标有“3000r/kW?h”的字样,则在这段时间内电能表的转盘转过了多少转?
(3)若这些热量有30%被2.5千克、30℃的水吸收,在1标准大气压下,水温升高到多少℃?[水的比热是4.2×103焦/(千克?℃)].
14.(2007春?东城区校级期中)电能表表盘上标有“3000imp/kw?h”、“220V 5A”等信息,该表指示灯每闪3000次,电路中耗电1kw?h,则小明家最多允许总功率为w的用电器同时工作,若小明家只接通“220V 100W”灯一只使其单独工作,则电灯1小时消耗电能kw?h,指示灯闪次.
15.15.小明家的电能表铭牌上标有“3000revs/(kw?h)”字样.求:
(1)表盘转1转,消耗多少焦的电能?
(2
)该电能表表盘转了450转,消耗了多少千瓦时?
(3)已知1kw?h电可供电动自行车行驶4km,第(2)问中计算的电能可供电动自行车行驶多少千米?
16.(2014秋?常熟市校级期末)如图所示是小明家的电能表,此时表的示数为kW?h,他家允许接入的用电器总功率最大为W.某天小明物理课上学习了“电能表”相关知识后,回到家关闭家中其他的用电器,打开一个标有“220V 1000W”字样的电热水壶烧水,观察电能表的转盘转动情况.理论上该电热水壶正常工作3min的过程中电能表的转盘转动圈.
17.一个电能表,表上标有220V、2.5(10A) 1500r/KW?h的字样,将一个电灯泡和电能表在家庭照明电路中接好后,闭合开关,灯泡正常发光,他发现在4min内,电能表中间的铝制圆盘转了10转,请你计算这个灯泡正常发光1h,消耗的电能是多少?
18.(2011?天水)小王家中有一电热水壶,铬牌上标有“220V 1210W”字样,壶中装有1.5kg,20℃的水,通电8.4分钟壶内的水沸腾(1标准大气压下),电热水壶的电阻不变.请问:
(1)水吸收的热量是多少?[c水=4.2×103J/(kg?℃)]
(2)若电热水壶产生的热量全部被水吸收,则电热水壶工作时的实际功率是多少?
(3)这时小王家电路的实际电压是多少?
(4)若小王家只有电热水壶工作,他家中标有“200Or/kW?h”字样的电能表的表盘转了多少圈?
19.(2010?荆门)在一次课外活动中,小悦同学对家用电磁炉进行了相关的观察和研究,并记录了电磁炉及她家电能表的有关数据,如下表:
观察对象有关记录研究活动
电磁炉的铭牌U
额
=220V
P额=1kw (1)用电磁炉加热一壶水:
(水的质量m=2kg,初温t=30℃)
(2)关闭家里其他用电器,只将该电磁炉接入电路烧水,观察电能表,表盘在5min内转了150r,此时用温度计测得水的温度为50℃.
电能表的铭牌220V 10
(40)A
50Hz
2000r/kw?h
已知水的比热容为c=4.2×103J/(kg?℃),吸热公式为Q=cm△t,请你根据小悦同学在活动中获得的有关资料,求解在这段时间内:(1)水所吸收的热量;(2)电磁炉的实际功率;(3)电磁炉烧水的效率.
20.(2013春?北碚区校级月考)在一次课外活动中,小悦同学对家用电磁炉进行了相关的观察和研究,并记录了电磁炉及她家电能表的有关数据,如下表:
观察对象有关记录研究活动
电磁炉铭牌U
额
=220V
P额=1kw ①用电磁炉加热一壶水(水的质量为2kg,初温为30℃.
②关闭家里其他用电器,只将该电磁炉接入电路烧水,观察电能表表盘在5min内转了150r,此时用温度计测得水的温度为50℃
电能表铭牌220V 10A
50HZ
2000r/kwh
已知水的比热容为C水=4.2×103J/(kg?℃),请你根据有关资料,求解在这段时间内:(1)水所吸收的热量.(2)电磁炉正常工作时的电阻.
(3)电磁炉的实际功率.(4)在电磁炉烧水的效率.
21.(2009?河南)电磁炉是种新型炊具,它具有加热快,效率高,节能环保,使用方便等特点,其工作原理是利用感应线圈通以交流电产生交变磁场,在其烹饪锅体内产生涡流,使运动电子与金属正离子发生频繁碰撞,从而产生大量的热,这种热直接发生于锅体本身,故热能损耗小,热效率高达80%且加热均匀,烹调迅速,节能省电.小华在一次课外活动中,对家用电磁炉进行了相关的观察和研究,并记录了有关数据,如下表:
观察对
象
有关记录和相关活动
观察电磁炉铭牌U
额
=220V,P额=1kW
观察电能表的铭牌220V 10(40)A 50Hz 2000r/kWh
用电磁炉加热一壶水(水的质量
m=2kg,初温
t=30℃)关闭家里其他用电器,只将电磁炉接入电路烧水观察电能表,表盘在5min内转了150r,此时用温度计测得的水温为50℃
请你就他在活动中获得的有关资料,求解或提出有关问题:
(1)加热5min,水所吸收的热量;
(2)电磁炉工作5min消耗的电能;
(3)电磁炉的功率;
(4)请你将(3)的结果与他在活动中的有关数据进行比较,发现了什么新问题?并解释原因.
22.(2014?汉川市校级模拟)在一次课外活动中,小悦同学对家用电磁炉进行了相关的观察和研究,并记录了电磁炉及她家电能表的有关数据,如表所示:请你根据小悦同学在活动中获得的有关资料,求在这段时间内:
观察对象有关记录研究活动
电磁炉的铭牌U额=220V
P额=1kW
①用电磁炉加热一壶水(水的质量为2kg,初温为
30℃.②关闭家里其他用电器,只将该电磁炉接入电路
烧水,观察电能表表盘在5min内转了150r,此时用温
度计测得水的温度为50℃.
电能表的铭牌220V
10(40)A 50Hz 2000r/kW?h
(1)水所吸收的热量;
(2)(2)电磁炉的实际功率;
(3)(3)电磁炉烧水的效率.[c水=4.2×103J/(kg?℃)].
23.(2011?重庆模拟)今天夏天,小明家新买了一个大容量电热水壶,其铭牌如图所示.她家的电能表表盘上标有“220V 30A”、“3000imp/KW.h”字样,“imp/Kw.h”是电子式电能表的一个重要参数,其数值表示用电器用电1KW.h,表盘上指示灯闪烁3000次.小明利用该电热水壶、电能表、手表、温度计等器材进行了以下观察实验活动:
a、用电热水壶装一壶水,测得水的质量为2Kg,水的初温为20℃
b、关闭家里其它用电器,只将电热水器接入电路烧水,观察电能表在300秒内,指示灯正好闪烁了243次,此时用温度计测得水的温度为50℃.求:
(1)水吸收的热量是多少?[水的比热为4.2×103J/(Kg?℃)]
(2)300s钟内电热水壶烧水实际消耗的电能是多少?
(3)电热水壶烧水时的热效率是多少?(百分数结果取整数)
(4)通过计算说明电热水壶所在电路中是否正常工作?(假设在300s内电压不变)
24.电子式电能表已开始走进千家万户,如图所示为小明家装的电子式电能表的表盘(局部).
(1)表盘上“3200imp/KW?h”是电子式电能表的一个重要参数“脉冲输出”的单位,其数值表示用电1kW?h表盘上耗电指示灯闪烁的次数.若某用电器单独接在该电能表上,用电器正常工作5min,指示灯闪烁了160次,该用电器的额定功率是多少?
(2)小明同学家的电能表本月末抄表时的示数如图所示,若本月应交电费45元,且电价为0.5元/度,请在图中空格内填入上一次抄表时的示数.
(3)小明家室内已经安装了60W的电灯4盏,90W的电视机1台,一台的电功率是120W的音响,这些用电器同时工作时,能否再让功率为650W的电饭煲也正常工作?
25.小明家有一个50L的储水电热水器和一个燃气热水器,他查阅了相关资料获取了下面的信息:现在重庆市主城区的居民用天然气的价格为1.72元∕m3;他家上个月电费缴费单上数据显示居民用电价格为0.52元∕度.假设水的初始温度20℃,密度为1.0×103kg∕m3,比热容为4.2×103J∕(kg?℃),电能表的表盘上标有3000revs∕kW?h,电热水器的有关铭牌参数如右表所示.
额定电压220V
额定功率1500W
容量50L
(1)计算体积为50L、温度为20℃的水升高到40℃需要吸收的热量;
(2)小明想知道电热水器现在是否在额定电压下工作,于是关掉其它用电器让该热水器单独工作,发现12min内电能表的转盘转了729圈.求此时电热水器工作的实际电压.
(3)如果他用燃气热水器洗澡一次共用了40℃的水50L,发现燃气表上的数字变化了0.2m3,他让电热水器在该实际电压下工作1h后,观察到50L的水温度刚好升高到了40℃,请通过计算分析使用哪一种热水器更经济.
参考答案
一.选择题(共1小题)
1.B
二.填空题(共2小题)
2.3.36×1058 3.6.3×1051050
三.解答题(共22小题)
4.5.220003165电能表允许通过的最大电流为10A电能表的额定电压为220V 6.7.8.9.10.11.12.
13.14.11000.1300 15.16.3032.12200150 17.
18.19.20.21.22.23.
24.25.
