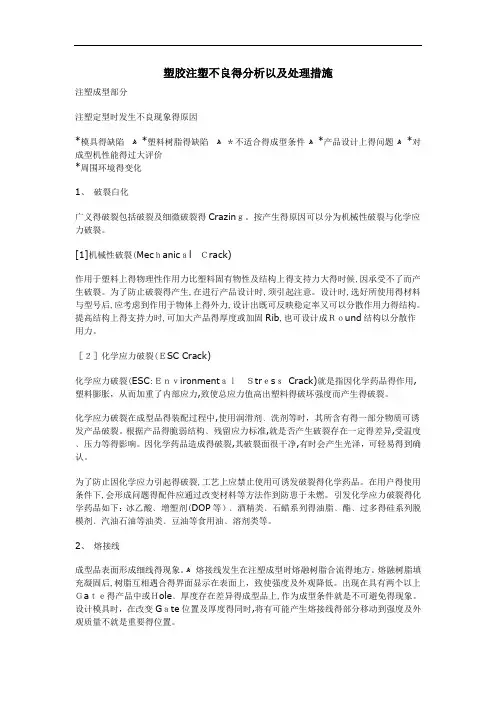

塑胶注塑不良的分析以及处理措施
注塑成型部分
注塑定型时发生不良现象的原因
*模具的缺陷
*塑料树脂的缺陷
*不适合的成型条件
*产品设计上的问题
*对成型机性能的过大评价
*周围环境的变化
1. 破裂白化
广义的破裂包括破裂及细微破裂的Crazing。按产生的原因可以分为机械性破裂与化学应力破裂。
[1]机械性破裂（Mechanical Crack）
作用于塑料上的物理性作用力比塑料固有物性及结构上的支持力大的时候，因承受不了而产生破裂。为了防止破裂的产生，在进行产品设计时，须引起注意。设计时，选好所使用的材料与型号后，应考虑到作用于物体上的外力，设计出既可反映稳定率又可以分散作用力的结构。提高结构上的支持力时，可加大产品的厚度或加固Rib，也可设计成Round结构以分散作用力。
[2]化学应力破裂（ESC Crack）
化学应力破裂（ESC：Environmental Stress Crack）是指因化学药品的作用，塑料膨胀，从而加重了内部应力，致使总应力值高出塑料的破坏强度而产生的破裂。
化学应力破裂在成型品的装配过程中，使用润滑剂﹑洗剂等时，其所含有的一部分物质可诱发产品破裂。根据产品的脆弱结构﹑残留应力标准，是否产生破裂存在一定的差异，受温度﹑压力等的影响。因化学药品造成的破裂，其破裂面很干净，有时会产生光泽，可轻易得到确认。
为了防止因化学应力引起的破裂，工艺上应禁止使用可诱发破裂的化学药品。在用户的使用条件下，会形成问题的配件应通过改变材料等方法作到防患于未燃。引发化学应力破裂的化学药品如下：冰乙酸﹑增塑剂（DOP等）﹑酒精类﹑石蜡系列的油脂﹑酯﹑过多的硅系列脱模剂﹑汽油石油等油类﹑豆油等食用油﹑溶剂类等。
2. 熔接线
成型品表面形成细线的现象。
熔接线发生在注塑成型时熔融树脂合流的地方。熔融树脂填充凝固后，树脂互相遇合的界面显示在表面上，致使强度及外观降低。出现在具有两个以上Gate的产品中或Hole﹑厚度
存在差异的成型品上，作为成型条件是不可避免的现象。设计模具时，在改变Gate位置及厚度的同时，将有可能产生熔接线的部分移动到强度及外观质量不是重要的位置。
[1] 产生的主要原因
熔接线位置不良及流动性不足。（对策：增加树脂及模具温度，增加注塑压力及速度）
模具内存在空气或挥发物时。（对策：用酒精﹑香蕉水等清扫，设置Gas Vent）
因脱模剂﹑着色剂等。Gate位置不良时。（对策：调整模具等）
[2] 针对不良现象的详细对策
（a）通过调节成型条件，降低熔接线的鲜明度，或改变位置或填充时使树脂的凝固达到最小化。
-树脂温度及模具温度上升
-注塑速度及注塑压力上升
-保压及保压时间上升
（b）设计模具时，将熔接线的位置移动到外观及强度不是很重要的地方。
-扩大Weld部分的Gas Vent
-改变Gate位置及使Gate个数达到最适宜化
-增加产品厚度
（c）原材料的充分干燥（抑制气体的产生）
3. 银线
银线（闪光）是指由于树脂的流动方向或不规则流动，在产品表面形成的银白色的线而言。
[1] 产生的主要原因
（a）因原料含有水份及挥发物
由于原料干燥不足以及其它原因，超过适当的水份含量时，因为水份而加速了热分解及气体的产生。夏季雨天时，因酷热的温度和较大的湿度，在移动原料或经长期保管时，吸收了较多的水份，因此不能以一般干燥条件来干燥，应使用除湿干燥机将原料进行较长时间的干燥。
（b）由于树脂的热分解
通常，树脂应在适宜的使用范围内设定成型温度。若在较高的成型温度下作业时，会由于热分解而导致产生银线及引起物性低下。选择适合成型品的注塑成型机。（产品重量一般为料筒容量的40~80%）加热器及热电偶接触不良时，实际设定温度正常或Barrel的一部分受到局部加热，也会出现银线。
[2] 预防的对策
（a）成型条件
注塑过程：填充到模具内时，所产生的气体应排出到模具外。
计量过程：螺杆转速过高的话，料筒温度上升，以致加速树脂的分解及气体的产生，因此应
保持适当的螺杆速度。而且以适宜的背压最大限度地抑制已达到可塑化的树脂之间的空隙与气体的流入。
（b）模具
模具形状：设计模具时应考虑到填充时会导致流动阻碍的产品的深度差及厚度差。模具内应设置有效的Gas Vent。长期大量生产时，树脂产生的气体残量累积在模具的Vent部分，这也是造成Gas Vent 堵塞﹑致使银线等不良现象产生的直接原因。
4. 黑斑
产品表面形成的小黑点﹑蓝点。因注塑机环境﹑作业环境﹑树脂的清洁状态而引起的。
5. 成型收缩
对成型品的尺寸产生影响的因素多种多样，其主要变数有模具﹑产品形状﹑成型条件及后工程﹑树脂的种类等。
（a）随模具的设计及成型品的形状而产生的差异。
随Gate的位置﹑形状﹑面积，尺寸会有所不同。通常Gate附近所承受的注塑压较高，因此收缩较小。当Gate及Runner面积较大﹑Runner的长度较短时收缩较小。随模具温度及偏差，各部位的尺寸会有所不同。
模具随加工的尺寸公差而变形，因此收缩尺寸也会有不同。按取出产品的方法而产生变形，因此尺寸也会改变。
（b）按产品的形状引起的收缩差异。
按产品厚度不同成型收缩也不同，通常较厚的部分收缩较大。
（c）成型品尺寸随成型条件的变化。
按成型温度与模具温度，成型收缩不同。同一Cavity压力下，通常温度越高收缩越大。保压与注塑压力越大收缩越小。同一Cavity压力下，填充﹑保压时间越增加，收缩越小。与成型品不相适应的成型机大小（锁膜压﹑容量）也会对成型品的尺寸产生影响。螺杆的防止回流Ring发生磨损时，适宜的注塑压不能传到成型品上，而且因计量不均匀，可发生较大的成型收缩。收缩率随树脂不同出现的差异：玻璃纤维等填充剂得到补充的话，收缩率会变小；随树脂吸收水份的程度，尺寸也会有所不同。
6. 黑线
产品表面形成黑色线条的现象。
产生的主要原因
挥发物润滑剂或脱膜剂
树脂的热化
黑色颜料
注塑机清洁不良
模具表面受到污染（油﹑油脂等异物）
排气不良
成型机的老化及损伤
过多使用再利用原料
7. FlowMark
树脂的流动痕迹在产品表面表现出来的现象。
产生的主要原因
绝大部分是由于树脂填充到模具内时树脂温度降低。
混入其它树脂。
树脂的分解。
模具的排气不良。
8. 未填满
树脂没有填满Cavity的全部，冷却凝固后成型品的一部分出现不足的现象。产生的主要原因
树脂在料筒内熔融不充分
压力较低或模具温度过低
树脂的粘度不佳
9. 表面突起
产品表面产生的细微的小洞或突起现象。
产生的主要原因
原料内混入异物
颜料未分散
模具加工状态
使用再利用原料
10. 异色，褪色
产品的颜色与标准颜色不同的现象。树脂颜色不同为异色；
注塑后颜色发生改变的现象为变色。
产生的主要原因
着色错误
树脂污染
过多使用粉碎品
注塑机污染
树脂的热化等
11. 透明度低下
GPPS，SAN等透明产品出现的透明性低下的现象。
产生的主要原因
脱模剂使用过多
混入其它树脂
混入其它型号
模具的加工状态﹑模具温度等加工条件不合适。
12. 飞边
树脂流入模具的PARTING面或SIDE CORE的缝隙中，使得成型品上附着多余的树脂的现象被称为飞边。
产生的主要原因
注塑机加工不良
注塑机容量不足
加工条件不良
锁模力不足
模具贴得不紧
模具的变形
树脂流动太好
Gas Vent过大
注塑压力较大
模具面上存在异物
13. 表面起膜
树脂的添加剂流经产品表面时，形成的白色﹑灰色的蔓延现象被称为表面起膜。
产生的主要原因
树脂内部的添加剂是主要原因
造成过度应力的注塑条件等也是引发原因
压出成型部分
压出成型是出现不良现象的原因
*不稳定的压出（Extrusion Instabilities）
*树脂的分解（Degradation）
*压出机的问题
*原料上的问题
1. 树脂的分解
压出工艺中因树脂的分解而经常出现的问题包括变色﹑物性低下﹑产生气体等等。究其原因可分为热分解﹑化学性分解﹑机械性分解﹑依Radiation的分解及生物学性的分解等。大多数分解因复合性原因引起，当两种以上的原因共存时，可加速分解。
[1] 树脂分解的种类
热分解:
树脂处于高温时会产生分解，树脂本身的热稳定性决定其分解程度。通常，发生单纯热分解的情况很少，绝大多数发生的是热化学性分解。
机械性分解:
因作用于树脂的机械性应力引起的树脂分子断裂，不论是固态还是熔融状态都有可能发生。压出工艺中主要发生在熔融状态。机械应力作用于树脂分子的话，起应力将集中在较长的高分子链的中心，因此在分子链的中间折断的概率较高。因机械应力引起的树脂分解，其结果使树脂的个体分子量减少到1/2﹑1/4﹑1/8。几乎所有机械性分解都伴随有热分解，据情况不同，有时也伴有化学性分解。压出机内部，位于螺杆与Barrel中间的Clearance形成的应力最大，局部温度也上升的较大，树脂的分解也会进行得很好。
化学性分解:
当与树脂产生反应而引起分解的物质存在时才会发生化学性分解。此物质包括酸类﹑碱类﹑溶剂﹑具有反应性的气体等等。即使存在这些物质，化学性分解也主要发生在高温条件下，且温度越高反应速度越快。最典型的例子有水解和氧化反应，为防止水解最重要的是除去树脂所含有的水份，因此压出成型前须进行干燥；为了防止树脂的氧化，关键是要适当选择﹑使用抗氧化剂。
压出工艺中的树脂分解:
大多数情况以热分解、机械分解、化学分解相综合的形态发生。滞留时间越长、滞留时间分布越广、树脂温度越高，树脂的分解速度越快。比起其它部位来，Clearance处的温度上升得非常高，因此在此部位发生分解的概率最大。
压出工艺中减少树脂分解的方案
-缩短滞留时间及保持较小范围的滞留时间分布
-保持尽可能低的树脂温度及防止局部温度上升
-清除诱发分解的物质
压出机内，吐出量越大树脂的平均滞留时间越小，因此以最适宜的螺杆设计得到最大的吐出量的话，对抑制树脂分解会有一定的帮助。减小压出机内的流动阻力﹑消除停滞点的设计也是防止树脂分解的一项措施。发生热氧化分解时，为了阻止树脂与氧气的接触，将压出工艺置于氮气中，从而可抑制树脂分解。
2. 压出机的问题
压出机本身的机械性质的变化关系到压出特性的变化，可引起几种压出不良的产生。这种机械性变化或故障发生最多的地方是驱使装置和加热﹑冷却装置﹑螺杆或因Barrel磨损的Trouble等。
（a）驱使装置出现故障:
由DC发动机﹑减速装置﹑轴承组合而构成的驱使装置的故障包括螺杆转速的变化或不能形成充分的Torque的现象。减速装置或轴承组合的故障通常伴随噪音，可轻易觉察出来。发动机的故障中最频繁的是由于
Brush的磨损而形成的问题。
（b）加热及冷却装置出现故障:
使熔融树脂的温度发生变化，产生不良现象的可能性加大。熔融树脂的温度变化是由于加热﹑冷却装置进行非正常运转或熔融树脂的移送功能进行非正常运转而发生的。
（c）磨损:
压出机因磨损而产生的Dimension的最大的变化发生在螺杆Flight。此处的磨损使得螺杆Flight与Barrel间的Clearance弄得较大，大幅度降低了压出机的可塑化能力，从而诱发熔融树脂温度的
不均匀及树脂压力的变化。
随Clearance的增大而发生的另一个问题是，使得熔融树脂与压出机Barrel间的热交换能力降低从而促进了熔融树脂温度的不均一化。
3. 原料上的问题
树脂的各种流变学性及机械性质的变化会引发压出不良现象。例如，在额定电力值左右运行中的压出机内注入粘度较高的树脂的话，会因发动机的超负荷引起机械故障；因树脂温度的上升，也会发生过度的分解。而且也是引起压出负荷上升﹑吐出量减少的原因。
一旦被推测为由于原料的变化引起的不良的话，应检查原料的物性数据，确认物性是否发生变化。确认是否为原料问题的最容易的方法之一是将以前正常使用过的原料的一部分重新放入后，观察是否形成问题。
注塑件常见品质问题及原因分析、解决方法 一、注塑件常见品质问题塑胶件成型后，与预定的质量标准（检验标准）有一定的差异，而不能满足下工序要求，这就是塑胶件缺陷，即常说的品质问题，要研究这些缺陷产生原因，并将其降至最低程度，总体来说，这些缺陷不外乎是由如下几方面造成：模具、原材料、工艺参数、设备、环境、人员。现将缺陷问题总结如下：1、色差：注塑件颜色与该单标准色样用肉眼观看有差异，判为色差，在标准的光源下（D65）。2、填充不足（缺胶）：注塑件不饱满，出现气泡、空隙、缩孔等，与标准样板不符称为缺胶。3、翘曲变形：塑胶件形状在塑件脱模后或稍后一段时间内产生旋转和扭曲现象，如有直边朝里，或朝外变曲或平坦部分有起伏，如产品脚不平等与原模具设计有差异称为变形，有局部和整体变形之分。4、熔接痕（纹）：在塑胶件表面的线状痕迹，由塑胶在模具内汇合在一起所形成，而熔体在其交汇处未完全熔合在一起，彼此不能熔为一体即产生熔接纹，多表现为一直线，由深向浅发展，此现象对外观和力学性能有一定影响。5、波纹：注塑件表面有螺旋状或云雾状的波形凹凸不平的表征现象，或透明产品的里面有波状纹，称为波纹。6、溢边（飞边、披锋）：在注塑件四周沿分型线的地方或模具密封面出现薄薄的（飞边）胶料，称为溢边。7、银丝纹：注塑件表面的很长的、针状银白色如霜一般的细纹，开口方向沿着料流方向，在塑件未完全充满的地方，流体前端较粗糙，称为银丝纹（银纹）。8、色泽不均（混色）：注塑件表面的色泽不是均一的，有深浅和不同色相，称为混色。9、光泽不良（暗色）：注塑件表面为灰暗无光或光泽不均匀称为暗色或光泽不良。10、脱模不良（脱模变形）：与翘曲变形相似，注塑件成型后不能顺利的从模具中脱出，有变形、拉裂、拉伤等、称为脱模不良。11、裂纹及破裂：塑胶件表面出现空隙的裂纹和由此形成的破损现象。12、糊斑（烧焦）：在塑件的表面或内部出现许多暗黑色的条纹或黑点，称为糊斑或烧焦。13、尺寸不符：注塑件在成型过程中，不能保持原来预定的尺寸精度称为尺寸不符。14、气泡及暗泡：注塑件内部有孔隙，气泡是制品成型后内部形成体积较小或成串孔隙的缺陷，暗泡是塑胶内部产生的真空孔洞。15、表面混蚀：注塑件表面呈现无光、泛白、浊雾状外观称为混蚀。16、凹陷：注塑件表面不平整、光滑、向内产生浅坑或陷窝。17、冷料（冷胶）：注塑件表面由冷胶形成的色泽、性能与本体均不同的塑料。18、顶白/顶高：注塑件表面有明显发白或高出原平面。19、白点：注塑件内有白色的粒点，粒点又叫“鱼眼”，多反映在透明制品上。20、强度不够（脆裂）：注塑件的强度比预期强度低，使塑胶件不能承受预定的负裁二、常见品质（缺陷）问题产生原因1、色差：①原材料方面因素：包括色粉更换、塑胶材料牌号更改，定型剂更换。②原材料品种不同：如PP料与ABS料或PC料要求同一种色，但因材料品种不同而有轻微色差，但允许有一限度范围。③设备工艺原因：A、温度；B、压力；C熔胶时间等工艺因素影响。④环境因素：料筒未清干净，烘料斗有灰尘，模具有油污等。⑤色粉本身因素：有些色粉不受温，且制品很易受温度变化而改变。如：9278烤箱提手（A2945兰）。2、充填不足（缺胶）：①模具方面：A、浇注系统设计不合理，浇注系统是熔体进入模腔的通道，对塑料件成型质量有很大关系，浇口不平行，浇口的位置不是在壁厚部位；B、模具排气结构不良；C、熔体中的杂质或冷料阻塞流道；D、模具温度未达要求。②原料方面：A、原材料含水量过大；B、原料中易挥发物超标； C、原材料中杂质或再生料过多。③注塑机方面：A、注射量不足：如用150T机生产180T产品。 B、喷嘴为异物堵塞，喷嘴孔太小； C、原料供应不足：如料筒堵塞，水口料影响下料； D、止逆阀故障； E、注射行程不够。④成型操作方面：A、模具温度过低；B、注射压力太低；C、保压时间太短；D、注射速度太慢；
注塑成型的基本知识及常见不良 （结合本公司设备进行） 一、注塑的基本原理： 1将原料预热，去除原料中的水份（预加工）； 2.原料进入料筒进行加热，（固体原料变为液体），压注入模具里； 3?经冷却（液体变为固体）后出模，去除飞边、退火等加工后变为成品。 螺杆式注射机的模塑原理：先动模与定模全模，注射油缸活塞推动螺杆按要求的注射压力和注射速度将已塑化的塑料经喷嘴及模具的浇注系统射入型腔，当塑料充满型腔后，螺杆继续对塑料保持一定压力，促使塑料补充塑件冷却收缩所需之料，同时阻止塑料倒流。经一定时间的保压后，注射油缸活塞压力消失，螺杆开始转动，这时，由料斗落入料筒的塑料在料筒中塑化。当模具型腔内的塑件（部品）冷却定型后，模具打开，在模具推出机构的作用下（顶针），塑件由模具型腔中脱出。 二、注塑的基本操作： 本公司有全自动和半自动两种形式。 1.关安全门---- 自动锁模------- 射台前进——射胶------ 溶胶 ----- 倒索 再循循------ 开安全门------ 顶针顶出 ---- 开模----- 射台后退呻 「1?热固性塑料：在受热或其他条件作用下，能固化成不熔，不熔性物料；塑料V 2 .热塑性塑料：在特定的温度范围内能反复加热软化和冷却凝固。 三、常用塑料及性能 1.常用热固性塑料：酚醛、氨基（三聚氰胺、脲醛）、聚邻苯=甲酸丙烯酯（DAP）、硅酮、环 氧村脂、玻璃纤维增强塑料等。 2.常用热塑性塑料：硬聚氯乙烯、软聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯、丁苯橡胶改性聚苯 乙烯、聚苯乙烯改性有机玻璃、苯乙烯-丙烯腈共聚物、苯乙烯-丁=烯-丙烯腈共聚物 （ABS ）、聚酰胺（尼龙）、聚甲醛、聚碳酸酯、氯化聚醚、聚砜、聚苯醚、氟塑料、醋酸纤维素、聚酰亚胺等。 公司常用：ABS （苯乙烯-丁=烯-丙烯腈共聚物）、POM （聚甲醛）、PPS（聚苯硫醚）、PA （聚酰胺） 四、注塑部品的常见不良：
第一章注塑成型缺陷及解决方法 第一节欠注 一．名词解释 熔料进入型腔后没有充填完全，导致产品缺料叫做欠注或短射。如图所示。 二. 故障分析及排除方法： 1.设备选型不当。在选用注塑设备时，注塑机的最大注射量必须大于塑件重量。在验核时，注射总量（包括塑件、浇道及飞边）不能超出注射机塑化量的85%。 2. 供料不足，加料口底部可能有“架桥”现象。可适当增加射料杆注射行程，增加供料量。 3. 原料流动性能太差。应设法改善模具浇注系统的滞流缺陷，如合理设置浇道位置、扩大浇口、流道和注料口尺寸以及采用较大的喷嘴等。同时，可在原料配方中增加适量助剂，改善树脂的流动性能。 4. 润滑剂超量。应减少润滑剂用量及调整料筒与射料杆间隙，修复设备。 5.冷料杂质阻塞流道。应将喷嘴拆卸清理或扩大模具冷料穴和流道的截面。 6. 浇注系统设计不合理。设计浇注系统时，要注意浇口平衡，各型腔塑件的重量要与浇口大小成正比，是各型腔能同时充满，浇口位置要选择在厚壁部位，也可采用分流道平衡布置的设计方案。若浇口或流道小、薄、长，熔料的压力在流动过程中沿程损失太大，流动受阻，容易产生填充不良。对此应扩大流道截面和浇口面积，必要时可采用多点进料的方法。 图5-1 制品缺料示意图
7. 模具排气不良。应检查有无冷料穴，或其位置是否正确，对于型腔较深的模具，应在欠注部位增设排气沟槽或排气孔，在合理面上，可开设0.02-0.04mm，宽度为5-10mm的排气槽，排气孔应设置在型腔的最终充填处。使用水分及易挥发物含量超标的原料时也会产生大量气体，导致模具排气不良，此时应对原料进行干燥及清除易挥发物。此外，在模具系统的工艺操作方面，可通过提高模具温度，降低注射速度、减小浇注系统流动阻力，以及减小合模力，加大模具间隙等辅助措施改善排气不良。 8. 模具温度太低。开机前必须将模具预热至工艺要求的温度。刚开机时，应适当节制模具冷却剂的通过量。若模具温度升不上去，应检查模具冷却系统设计是否合理。 9. 熔料温度太低。在适当的成型围，料温与充模长度接近于正比例关系，低温熔料的流动性能下降，式的充模长度减短。应注意将料筒加热到仪表温度后还需恒温一段时间才能开机。如果为了防止熔料分解不得不采取低温注射时，可适当延长注射循环时间，克服欠注。 10. 喷嘴温度太低。在开模时应使喷嘴与模具分离。减少模温对喷嘴温度的影响，使喷嘴处的温度保持在工艺要求的围。 11. 注射压力或保压不足。注射压力与充模长度接近于正比例关系，注射压力太小，充模长度短，型腔充填不满。对此，可通过减慢射料杆前进速度，适当延长注射时间等办法来提高注射压力。 12. 注射速度太慢。注射速度与充模速度直接相关。如果注射速度太慢，熔料充模缓慢，而低速流动的熔体很容易冷却，使其流动性能进一步下降产生欠注。对此，应适当提高注射速度。 13. 塑件结构设计不合理。当塑件厚度与长度不成比例，形体十分复杂且成 图5-2 流道过细而凝固 图5-3 困气产生背压阻料
1.塑料缩水就是塑料收缩的问题，很少有资料谈过.塑料收缩有四种情况:热收缩、相变收 缩、取向收缩、压缩收缩与弹性恢复。收缩过程有三部分组成：浇口凝固前的收缩、冷却收缩和脱模后收缩。 2. 缩水的主要原因：1，注射量不够2，熔体温度过高3，注射压力和保压压力过小4， 注射时间和保压时间过少5，注射速度过大6模具温度不当 3. 缩孔的主要原因：1，注射量不够2，注射压力太低3，注射速度不当4，模具温度 过低 4.注塑件缺胶、不饱模---Short Shot 原因分析 ?塑胶熔体未完全充满型腔。 ?塑胶材料流动性不好。 ?对策 ?制品与注塑机匹配不当，注塑机塑化能力或注射量不足。 ?料温、模温太低，塑胶在当前压力下流动困难，射胶速度太慢、保压或保压压力过低。 ?塑料熔化不充分，流动性不好，导致注射压力损失大。 ?增加浇口数，浇口位置布置要合理、多腔不平衡排布充填。 ?流道中冷料井预留不足或不当，冷料头进入型腔而阻碍塑胶之正常流动，增加冷料穴。 ?喷嘴、流道和浇口太小，流程太长，塑胶填充阻力过大。 ?模具排气不良时，空气无法排除。 5.披峰(毛边)---Burring & Flashing ?原因分析 ?塑胶熔体流入分模面或镶件配合面将发生-Burring。 ?锁模力足够，但在主浇道与分流道会合处产生薄膜状多余胶料为Flash ?对策 ?锁模力不足，射入型腔的高压塑胶使分模面或镶件配合面产生间隙，塑胶熔体溢进此间隙。 ?模具（固定侧）未充分接触机台喷嘴，公母模产生间隙。（没装紧） ?模温对曲轴式锁模系统的影响。 ?提高模板的强度和平行度。 ?模具导柱套摩损/模具安装板受损/拉杆（哥林柱）强度不足发生弯曲，导致分模面偏移。 ?异物附着分模面。排气槽太深。 ?型腔投影面过大/塑胶温度太高/过保压。 6.?表面缩水、缩孔(真空泡)--Sink Mark & Void & Bubble ?原因分析 ?制品表面产生凹陷的现象。 ?由塑胶体积收缩产生，常见于局部肉厚区域，如加强筋或柱位与面交接区域。 ?制品局部肉厚处在冷却过程中由于体积收缩所产生的真空泡，叫缩孔（Void）。 ?塑胶熔体含有空气、水分及挥发性气体时，在注塑成型过程空气、水分及挥发性气体进入制品内部而残留的空洞叫气泡（Bubble）。 ?对策
注塑件常见成型缺陷及解决方案 在注塑成型加式过程中，可能由于原材料处理不好、塑件或模具设计不合理、操作工没有掌握合适的工艺操作条件，或者因机械方面的原因，常常使塑件产品短射、凹痕、飞边、困气、开裂、翘曲变形等成型缺陷。 塑件在成型过程中出现的各种注塑缺陷，主要有：短射，困气，发脆，烧焦，飞边，分层起皮，喷流痕，流痕，雾斑（浇口晕），银纹（水花纹），凹痕，熔接痕，成型周期过长，翘曲变形，分析了问题产生的可能原因，从原材料、塑件或模具设计、成型工艺等各方面，提出解决方案。 一.短射 短射是指模具型腔不能被完全充满的一种现象。 短射形成原因： 1、模温、料温或注塑压力和速度过低 2、原料塑化不均 3、排气不良 4、原料流动性不足 5、制件太薄或浇口尺寸太小 6、聚合物熔体由于结构设计不合理导致过早固化 短射解决方案： 材料:选用流动性更好的材料 模具设计: 1、填充薄壁之前先填充厚壁，避免出现滞留现象 2、增加浇口数量和流道尺寸，减少流程比及流动阻力 3、排气口的位置和尺寸设置适当，避免出现排气不良的现象 注塑机: 1、检查止逆阀和料筒内壁是否磨损严重 2、检查加料口是否有料或是否架桥 工艺条件: 1、增大注塑压力和注塑速度,增强剪切热 2、增大注塑量 3、增大料筒温度和模具温度 二.困气 困气是指空气被困在型腔内而使制件产生气泡。 困气形成原因： 它是由于两股熔体前锋交汇时气体无法从分型面、顶杆或排气孔中排出造成的。困在型腔内气体不能被及时排出，易导致出现表面起泡，制件内部夹气，注塑不满等现象。 困气解决方案： 结构设计:减少厚度的不一致，尽量保证壁厚均匀 模具设计: 1、在最后填充的地方增设排气口 2、重新设计浇口和流道系统 工艺条件: 1、降低最后一级注塑速度. 2、增加模温
创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 注塑常见不良原因和改善对策注塑件走不齐（缺胶）原因及解决方案 披峰不良原因分析及改善对策； 产品表面夹线明显原因及处理对策； 产品表面黑点/异物/料花原因改善对策； 注塑件变形弯曲的原因及改善对策； 产品表面波纹的原因及改善对策 注塑件脱皮/分层/裂纹原因及改善对策； 产品爆裂（残余应力）不良解决方法； 产品脆的原因及解决方案； 产品强度下降（材料分解）分析及对策探讨； 透明产品收缩空洞原因及改善对策 产品表面混色/模渍原因及改善对策； 产品颜色偏黄原因及改善对策； 产品表面字影/水口影原因及改善对策 产品表面烘印（骨影）原因及改善对策； 产品纹面偏哑原因及改善对策； 注塑件水口拖胶丝的原因及改善对策； 制品尺寸偏大原因及改善对策； 透明产品银纹（裂纹、烁斑）原因及改善； 透明产品低光洁度原因及改善对策； 透明产品震纹（波纹）、黑斑及对策 请各位师傅详细点啊！分不是问题的 授课对象：成型副课长、注塑组长、注塑技术员、生管作业员、剪胶班长。 目录 一、包风 (2) 二、充填不足 (3) 三、毛边 (3) 四、气泡 (4) 五、缩痕 (5)
六、流痕 (5) 七、喷痕 (6) 八、开裂和白化 (7) 九、光泽度不良 (7) 十、变形和翘曲 (7) 十一、熔接线 (7) 十二、银线 (9) 十三、烧焦 (9) 十四、黑条（点） (10) 十五、射出成型缺陷对策表 (11) 一、包风： （1）现象：空气或气体不及排出，被熔胶波前包夹在型腔内。 （2）可能原因: 射出成型机 1. 射速过高。 制品 1. 壁厚差异太大。 壁厚差异太大时，薄壁处塑流迟缓，熔胶循厚壁快速超前，有可能对模穴中空气或气体进行包抄，形成包风。 模具 1. 浇口位置不当。 浇口位置不当时，塑流有可能包抄空气或气体，形成积风。更改浇口位置， 可以改变充填模式，包风有可能避免。 2. 流道(Runner)或浇口尺寸不当 多浇口设计时，流道或/和浇口尺寸如果不当，塑流有可能包抄空气或气体，形成包风。 3. 排气不良 若是排气不良，波前收口处会卷入空气或气体，形成包风。 （3）解决方法： 1. 降低射速。 2. 检讨制品设计。 3. 检讨模具设计。（浇口、流浇道、排气……） 二、充填不足： （1）现象：树脂没有完全充填到模具型腔角落。 （2）可能原因: 1. 树脂的流动性不足，内压不足。
注塑成型常见缺陷分析
注塑成型常见缺陷分析 打不满工艺问题：塑化温度太低、喷嘴温度太低、注塑时间太短、注塑速度太慢、模温太低。模具问题：流道太小、浇口太小、浇口位置不合理、排气不良、型腔内有杂物 原材料问题：流动性太差、混有杂物。 飞边工艺问题：塑化温度过高、注塑时间过长、加料量太多、注塑压力过高、模温太高、模板间有杂物。模具问题：模具变形、型芯与型腔配合尺寸有误差、模板组合不平行、排气槽过深。 设备问题：模板不平行、模板闭合不紧。 原材料问题：流动性过高。 变形工艺条件方面：料温过高，模温过高，保压时间太短，冷却时间太短强行脱模。模具方面：浇口位置不当，浇口数量不够，顶出位置不当使受力不均 流痕工艺条件方面：料温太低未完全塑化、注塑速度太低、注塑压力太小、保压压力不够、模温太低、注塑量不足。 模具方面：浇口太小、浇口数量太少、流道浇口粗糙、型面光洁度差。 设备方面：温控后系统失灵、油泵压力下降。 原材料方面：含挥发物太多，流动性太差，混入杂料 气泡工艺条件方面：注塑压力低、保压压力不够、保压时间不够、料温过高。模具方面：排气不良、浇口位置不合理、浇口尺寸太小。 原材料方面：含水分未干燥或干燥时间不够、收缩率过大。 缩坑工艺条件方面：加料量不足、注塑时间过短保压时间过短、料温过高、模温过高、冷却时间太短。模具方面：流道太细小、浇口太小、排气不良。 设备方面：注塑压力不够、喷嘴堵有异物。 原材料方面：收缩率过大 尺寸不稳定工艺条件方面：注塑压力过低、料筒温度过高、保压时间变动、注塑周期不稳模温太高。模具方面：浇口尺寸不均、型腔尺寸不准、型芯松动、模温太高或未设水道。 原材料方面：牌号品种有变动、颗粒大小不均、含有挥发性物质。
射出成型中常见不良现象 产生原因分析及对策 以下所列举的成型中产生的不良原因及对策是指在一般情况下可能出现的﹐也仅以本人在工作中的一些心得﹐体验为例﹐如有不妥或不周之处﹐还请各位行家指正﹗ (一)短射(不饱模) (1)短射(不饱模)﹔即是溶融塑料未能完全填充填满成型空间(模穴)各个角落 的现象 (2)原因及改善对策(见下表) (二)毛边 (1)毛边﹔即是在分模面﹑流道周围及模仁镶块间隙内出现的膜状或毛刺状的 多余胶料 (2)原因及改善对策(见下表)
*注﹔成型时间过长﹐模温过低而采用高压﹐高速射出也是产生毛边的常见原因 (三)银线 (1)银条(银线)即是在成型产品表面或表面附近﹐沿塑料流动方向﹐呈放射状 的银白色条纹。 (2)原因及改善对策(见下表) (四)成品光泽度低 (1)成品光泽度低是指成品表面光泽达不到质量要求﹐表面无折光度。 (2)原因及改善对策(见下表)
(五)变形 （1）变形可分为对角线的扭曲及平行边沿的曲翘两种﹐是成品成型中发生的不规则弯曲现象 （2）原因及发善对策（见下表） （六）顶白 （1）顶白（也叫白化）是指成品在脱模之际﹐在顶针或其它脱模部位出现白色痕迹 （2）原因及改善对策（见下表）
（七）结合线 （1）结合线是指在成型中﹐二道或多道熔融材料融合时出现的细线状 （2）原因及改善对策（见下表） （八）冲料痕 （1）冲料痕是指熔融材料在进料点附近﹐以浇口为中心而呈现的条纹状（2）原因及改善对策 （九）异色（黑纹） （1）异色（黑纹）是指在成型过程中﹐在成品表面出现的黑色或其它深色条纹 （2）原因及改善对策（见下表）
塑胶注塑产品常见缺陷有哪些 塑胶注塑产品常见缺陷有哪些, 制品质量包括内部质量和表观质量,内部质量包括内应力,冲击强度,制品收缩,熔合强度等,我们下面讲述的是制品常见的各种表观缺陷: 一.凹陷,缩孔,气孔 1.产生原因:原料吸湿性太大,干燥不好,制品壁厚不均,模腔压力不足或没有把存于腔内的空气排除而形成阻隔使熔体不能与模具表面全部按触,或因物料冷却速率降低其使制品表面出现严重凹陷,而缩孔位置多发生 在筋表面和远离浇口位置. 2.防止办法:在制品设计方面要防止由于筋造成壁厚不均,在选择材料方面选取收缩率小的材料,模具方面在壁厚地方开设支流道,工艺方面要降低模温,熔体温度.增加注射压力、保压时间和注射量,对容易发生缩孔的地方加强冷却,增加浇口截面尺寸. 二.无光泽,冷白,搓伤及皱纹 1.产生原因:这类缺陷的产生大都是因为模具温度过低,聚合物熔体温度过高, 冷却过快所致.当熔体还在充模时,在型腔壁上就形成了很硬的壳.壳层受到各种力的作用使之泛白变浑,严重者壳层可能被撕破和皱纹.产生此类现象的另一个原因是熔体在模内发生了不规则的脉动流动,如在浇口尺寸很小,注射速度又很大时,聚合物熔体细流射入模腔,细射流经过一段时间表面己冷却再与后续熔体熔合时,就会出现此类缺陷. 2.防止办法:提高模具温度,加大流道,浇口. 三.银丝与剥层 1.产生原因:在充满时,波前峰析出挥发性气体,这些气体往往是物料受热分解 出来的,气体分布在制品表面,就留下银纹,当物料含湿量过大时,加热会产生水蒸气,
塑化时由于螺杆工作不利,物料所挟带的空气不能排出也会产生银纹,在某些情况下,大气泡被拉长成扁气泡覆盖在制品表面上,使制品表面剥层.有时从料筒至喷嘴的温度梯度太大使剪切过大也会产生银丝. 2.防止办法:选择好干燥设备和干燥工艺,将含湿量降到最低值.工艺方面降低 熔体温度,提高模温,稳定喷嘴温度,加大背压,模具方面加开排气槽. 四.烧焦,暗纹及暗斑 1.产生原因:暗纹或暗斑出现多是因物料过热分解而引起,有的是因为塑化不均匀,从外观上看呈暗斑痕,有的是因为异物所致,冲模时模内空气压缩,温度升高产生烧焦,多发生在熔合缝处. 2.防止办法:物料干燥充分,降低熔体温度,提高背压,模具方面改善排气. 五.翘曲,变形 1.产生原因:聚合物的组织相应力,机械应力,热胀冷缩应力(温度应力)残余在 制品内部所致,一般结晶型比非结晶型大. 2.防止办法:减小取向,增大浇口尺寸,适当降低熔体和模具温度,加大注射速率,适当延长注射保压时间,减小浇口处压力,制品方面结构合理,改善脱模斜度表面粗糙度.顶出位置,面积等. 六.龟裂 1.产生原因:分子链在应力作用下沿力的方向上排列的裂纹,当脱模顶出力不平衡时,脱模造成真空吸力引起龟裂 2.防止办法:采用消除内应力的工艺办法,如提高熔体温度和模具温度,降低注 射力,采用退火处理等七.熔合缝 1.产生原因:两股以上的熔体合拢时,波前锋受到异物阻隔气体杂质所形成. 2.防止办法:适当提高模具温度和熔体温度,提高注射力和注射速度,模具上加 开排气,增设冷料井,调整片等. 八.溢边
塑胶注塑不良的分析以及处理措施 注塑成型部分 注塑定型时发生不良现象的原因 *模具的缺陷 *塑料树脂的缺陷 *不适合的成型条件 *产品设计上的问题 *对成型机性能的过大评价 *周围环境的变化 1. 破裂白化 广义的破裂包括破裂及细微破裂的Crazing。按产生的原因可以分为机械性破裂与化学应力破裂。 [1]机械性破裂（Mechanical Crack） 作用于塑料上的物理性作用力比塑料固有物性及结构上的支持力大的时候，因承受不了而产生破裂。为了防止破裂的产生，在进行产品设计时，须引起注意。设计时，选好所使用的材料与型号后，应考虑到作用于物体上的外力，设计出既可反映稳定率又可以分散作用力的结构。提高结构上的支持力时，可加大产品的厚度或加固Rib，也可设计成Round结构以分散作用力。 [2]化学应力破裂（ESC Crack） 化学应力破裂（ESC：Environmental Stress Crack）是指因化学药品的作用，塑料膨胀，从而加重了部应力，致使总应力值高出塑料的破坏强度而产生的破裂。 化学应力破裂在成型品的装配过程中，使用润滑剂﹑洗剂等时，其所含有的一部分物质可诱发产品破裂。根据产品的脆弱结构﹑残留应力标准，是否产生破裂存在一定的差异，受温度﹑压力等的影响。因化学药品造成的破裂，其破裂面很干净，有时会产生光泽，可轻易得到确认。 为了防止因化学应力引起的破裂，工艺上应禁止使用可诱发破裂的化学药品。在用户的使用条件下，会形成问题的配件应通过改变材料等方法作到防患于未燃。引发化学应力破裂的化学药品如下：冰乙酸﹑增塑剂（DOP等）﹑酒精类﹑石蜡系列的油脂﹑酯﹑过多的硅系列脱模剂﹑汽油石油等油类﹑豆油等食用油﹑溶剂类等。 2. 熔接线 成型品表面形成细线的现象。 熔接线发生在注塑成型时熔融树脂合流的地方。熔融树脂填充凝固后，树脂互相遇合的界面显示在表面上，致使强度及外观降低。出现在具有两个以上Gate的产品中或Hole﹑厚度
注塑常见不良原因和改善对策注塑件走不齐（缺胶）原因及解决方案 披峰不良原因分析及改善对策； 产品表面夹线明显原因及处理对策； 产品表面黑点/异物/料花原因改善对策； 注塑件变形弯曲的原因及改善对策； 产品表面波纹的原因及改善对策 注塑件脱皮/分层/裂纹原因及改善对策； 产品爆裂（残余应力）不良解决方法； 产品脆的原因及解决方案； 产品强度下降（材料分解）分析及对策探讨； 透明产品收缩空洞原因及改善对策 产品表面混色/模渍原因及改善对策； 产品颜色偏黄原因及改善对策； 产品表面字影/水口影原因及改善对策 产品表面烘印（骨影）原因及改善对策； 产品纹面偏哑原因及改善对策； 注塑件水口拖胶丝的原因及改善对策； 制品尺寸偏大原因及改善对策； 透明产品银纹（裂纹、烁斑）原因及改善； 透明产品低光洁度原因及改善对策； 透明产品震纹（波纹）、黑斑及对策 请各位师傅详细点啊！分不是问题的 授课对象：成型副课长、注塑组长、注塑技术员、生管作业员、剪胶班长。 目录 一、包风 (2) 二、充填不足 (3) 三、毛边 (3) 四、气泡 (4) 五、缩痕 (5) 六、流痕 (5) 七、喷痕 (6) 八、开裂和白化 (7) 九、光泽度不良 (7) 十、变形和翘曲 (7) 十一、熔接线 (7) 十二、银线 (9) 十三、烧焦 (9) 十四、黑条（点） (10) 十五、射出成型缺陷对策表 (11)
一、包风： （1）现象：空气或气体不及排出，被熔胶波前包夹在型腔内。 （2）可能原因: 射出成型机 1. 射速过高。 制品 1. 壁厚差异太大。 壁厚差异太大时，薄壁处塑流迟缓，熔胶循厚壁快速超前，有可能对模穴中空气或气体进行包抄，形成包风。 模具 1. 浇口位置不当。 浇口位置不当时，塑流有可能包抄空气或气体，形成积风。更改浇口位置， 可以改变充填模式，包风有可能避免。 2. 流道(Runner)或浇口尺寸不当 多浇口设计时，流道或/和浇口尺寸如果不当，塑流有可能包抄空气或气体，形成包风。 3. 排气不良 若是排气不良，波前收口处会卷入空气或气体，形成包风。 （3）解决方法： 1. 降低射速。 2. 检讨制品设计。 3. 检讨模具设计。（浇口、流浇道、排气……） 二、充填不足： （1）现象：树脂没有完全充填到模具型腔角落。 （2）可能原因: 1. 树脂的流动性不足，内压不足。 2. 可塑性不足。 3. 气体、空气造成注射不足（逃气）。 （3）解决方法： 1. 提高最大射出压力和射出速度，提高模具温度和树脂温度。 2. 提高背压，提高料管温度。 3. 减慢射速、减小锁模力。 三、毛边： （1）现象：熔融树脂流入模具的分割面和型芢的接合面等间隙成形后会发生毛边。
1薄壁注塑件常见缺陷分析 1 缺料成品得细小部位、角落处无法完全成型, 因模具加工不到位或就是排气不畅，成型上由于注射剂量或压力不够等原因, 设计缺陷(肉厚不足)修正缺料处模具，采取或改良排气措施，加肉厚, 浇口改善(加大浇口, 增加浇口) 加大注射剂量增加注射压力等 2 缩水常发生于成形品壁厚或肉厚不均处，因热熔塑料冷却或固化收缩不同而致，如肋得背面、有侧壁得边缘、ＢOSS柱得背面偷肉, 但至少保留2／3得肉厚；加粗鎏道、加大浇口;加排气升高料温加大注射压力延长保压时间等 3表面影像常发生于经过偷肉得ＢOSＳ柱、或筋得背面,或就是由于型芯、顶针设计过高造成应力痕降低火山口；修正型芯、顶针；母模面喷砂处理，降低模面亮度降低注射速度减小注射压力等 4 气纹发生于进浇口处, 多由于模温不高,注射速度、压力过高,进浇口设置不当, 进浇时塑料碰到扰流结构变更进浇口，流道打光, 流道冷料区加大,进浇口加大，表面加咬花(通过调机或修模赶结合线亦可) 升高模温降低注射速度减小注射压力等 5结合线发生于两股料流汇合处,如两个进浇口得料流交合，绕过型芯得料流交合，由于料温下降、排气不良所致变更进浇口，加冷料井，开排气槽或公模面咬花等升高料温升高模温等 6 毛边常发生公母模得结合处,由于合模不良所致，或就是模面边角加工不当，成型上常由于锁模力不够,料温、压力过高等修正模具 重新合模增加锁模力(CHECＫ射出机台吨位就是否足够）降低料温减小注射压力减少保压时间降低保压压力等 ７变形细长件、面积大得薄壁件、或就是结构不对称得较大成品由于成型时冷却应力不均或顶出受力不一所致修正顶针；设置起张紧作用得拉料销等；必要时公模加咬花调节变形调整公母模模温降低保压等（小件变形得调节主要靠压力大小及时间﹐大件变形得调节一般靠模温） 8 表面不洁模具表面粗糙，对于PC料，有时由于模温过高，模面有残胶, 油渍清理模面, 打光处理降低模温等９拉白易发生于成形品薄壁转角处或就是薄壁ＲＩB根部,由于脱模时受力不良造成,顶针设置不当或就是拔模斜度不够。加大转角处Ｒ角;增大脱模角度；增加顶针或就是加大其截面积;模面打光; 顶针或斜销打光降低射速 减小注射压力降低保压及时间等 11 拉模表现为脱模不良或模伤、拉花，主要由于拔模斜度不够或模面粗糙，成型条件也有影响增大拔模角度；模面打光;粘母模面时可以增加/变更拉料销, 牛角进料时注意牛角Φ径, 公模加咬花减小注射压力降低保压及时间等 10气孔透明成品PC料成形时容易出现, 由于注塑过程中气体未排尽，模具设计不当或就是成型条件不当都有影响增加排气 变更浇口(进浇口增大)，PC料流道必须打光严格烘料条件增加注射压力降低注射速度等 １2 断差发生于公母模块／滑块/斜销等得接合处, 表现为结合面得层次不齐等，由于合模不当或就是模具本身得问题修正模具 重新合模 １3 其它如顶针顶黑、烧焦、流痕、银条等缺限也会发生 １4 尺寸超公差模具本身得问题，或就是成型条件不当造成成型收缩率不合适通常改变保压时间、注射压力（第二段)对尺寸得影响最大，例如﹕提高射压、提高保压补缩作用可明显加大尺寸，降低模温亦可，加大进浇口或增加进浇口可以改善调节效果 2如何解决注塑件得侧壁凹痕 “凹痕”就是由于浇口封口后或者缺料注射引起得局部内收缩造成得。注塑制品表面产生得凹陷或者微陷就是注塑成型过程中得一个老问题。凹痕一般就是由于塑料制品壁厚增加引起制品收缩率局部增加而产生得，它可能出现在外部尖角附近或者壁厚突变处，如凸起、加强筋或者支座得背后,有时也会出现在一些不常见得部位.产生凹痕得根本原因就是材料得热胀冷缩,因为热塑性塑料得热膨胀系数相当高。膨胀与收缩得程度取决于许多因素，其中塑料得性能，最大、最小温度范围以及模腔保压压力就是最重要得因素。还有注塑件得尺寸与形状,以及冷却速度与均匀性等也就是影响因素。 塑料材料模塑过程中膨胀与收缩量得大小与所加工塑料得热膨胀系数有关，模塑过程得热膨胀系数称为“模塑收缩"。随着模塑件冷却收缩,模塑件与模腔冷却表面失去紧密接触，这时冷却效率下降,模塑件继续冷却后,模塑件不断收缩,收缩量取决于各种因素得综合作用。模塑件上得尖角冷却最快,比其它部件更早硬化，接近模塑件中心处得厚得部分离型腔冷却面最远，成为模塑件上最后释放热量得部分,边角处得材料固化后,随着接近制件中心处得熔体冷却，模塑件仍会继续收缩,尖角之间得平面只能得到单侧冷却，其强度没有尖角处材料得强度高。制件中心处塑料材料得冷却收缩,将部分冷却得与冷却程度较大得尖角间相对较弱得表面向内拉。这样, 在注塑件表面上产生了凹痕。凹痕得存在说明此
注塑成形常见不良现象产生原因分析及对策 (一)缺料 (1)缺料(不饱模)：即是溶融塑料未能完全填充填满成型空间(模穴)各个角落的 现象 (2)原因及改善对策(见下表) (二)毛边 (1)毛边:即是在分模面﹑流道周围及模仁镶块间隙出现的膜状或毛刺状的多 余胶料 (2)原因及改善对策(见下表) (三)银线 (1)银条(银线)即是在成型产品表面或表面附近,沿塑料流动方向,呈放射状的 银白色条纹。
(2)原因及改善对策(见下表) (四)成品光泽度低 (1)成品光泽度低是指成品表面光泽达不到质量要求,表面无折光度。 (2)原因及改善对策(见下表)
(五)变形 （1）变形可分为对角线的扭曲及平行边沿的翘曲两种,是成品成型中发生的不规则弯曲现象 （2）原因及发善对策（见下表） （六）顶白 （1）顶白（也叫白化）是指成品在脱模之际,在顶针或其它脱模部位出现白色痕迹 （2）原因及改善对策（见下表） （七）结合线 （1）结合线是指在成型中,二道或多道熔融材料融合时出现的细线状 （2）原因及改善对策（见下表）
（八）冲料痕 （1）冲料痕是指熔融材料在进料点附近,以浇口为中心而呈现的条纹状 （2）原因及改善对策 （九）异色（黑纹） （1）异色（黑纹）是指在成型过程中,在成品表面出现的黑色或其它深色条纹 （2）原因及改善对策（见下表）
（十）气泡 （1）气泡是熔融塑料中的水份,挥发气体于成型过成中被封入部而残留的空动现象 （2）原因及改善对策（见下表） 一﹑同一材料之换色 1﹒1同一材料的换色时,原则上从淡色材料换为深浓色材料,较从不透明材料换为透明材料容易﹒ 一般换色作业程序如下: （1）关斗漏料斗下部的进料挡门﹔ （2）空射数次,将加热料管的材料全部射出﹔ （3）新材料加入漏斗﹔ （4）打开进料挡门,螺杆前进后退十数次直到换色完成﹒ 从不透明材料换为透明材料时,尤需拆除喷嘴头部份,清除残留的材料,必要
注塑件常见问题名称解释及解决方法缩影--------塑件因壁厚影响产生收缩而造成局部表面下陷的现象，可通过增加压力、降低速度及延长冷却时间改善。波纹--------出现在塑件表面呈水纹状的外观缺陷，特别是透明塑件，如仪尺、便条盒。可通过提升模温和料筒温度并 加快速度来改善。 废边--------在注塑过程中溢入模具合磨面缝隙间并留在产品上的剩余料，修模或用修边刀去除。 缺料--------指模腔因塑料不能充分填塞引起的外观缺陷，增加压力是最直接的方法。 变形--------塑件在出模后冷却收缩引起的歪曲现象，主要是冷却时间不够引起。 开裂--------制品受内应力、外部冲击（顶处）或环境条件（温度）影响而在其表面或外部所产生的裂纹，由其是透明产 品，可提高模温减小压力改善。 银丝--------也就是我们常说的料花，指原料在受潮或未烘干的情况下注塑导致塑件表面产生银白色丝状的缺陷。 色差---------一批塑料零件颜色与正常的标准色泽（色板）有差异。熔接痕--------模塑时产生的一种线状痕迹，是由注射时两股料流相遇时在其结合处未完全熔化而造成，有时会产生明 显的色痕，特别是碎纸机箱门和上盖。
一.成型四大要素 温度: 1.原料加温预热. 2.原料熔融温度. 3.模具温度 压力: 1.关模压力. 2.开模压力. 3.射出压力. 4.顶出压力. 时间: 1.射出时间. 2.成型时间. 3.冷却时间. 速度: 1.射出速度. 2.开模速度. 3.顶出速度. 4.关模速度. 5.螺杆速度. 二.常用塑料之特性 什么是热固性塑料 在一定温度下,经过一定时间加热,加压或加入硬化济后,发生化学反应而硬化的塑料,如: 酚醛聚脂,不饱和聚脂等. 什么是热塑性塑料? 在受热后发生物态变化,由固体软化或熔化成粘流体状态,冷却后又可硬化的塑料. 如:ABS,PS,PC,POM等 三.热固性塑料与热塑性塑料之异同
注塑成型常見不良現象及原因分析
表面光澤不良(Gloss) 現象﹕ 成型品表面無光澤。 與機器相關的可能原因 (1)射壓不足。 (2)融膠在料管時間太長。 (3)料管溫度太低。 (4)射咀溫度太低。 (5)周期時間不當。 與模具相關的可能原因 (1)模溫太低。 (2)澆口(或流道)太小。 (3)進點選擇不當。 (4)模具表面粗度不良。 (5)模具表面有異物。 與材料相關的可能原因﹕ (1)流速設定不當。 (2)材料未充分干燥。
充填不足(Short shot)現象﹕ 成型品未完全充填。 與機器相關的可能原因 (1)融膠不足。 (2)融膠溫度太低。 (3)背壓設定太低。 (4)射壓(或射速)太低。 (5)射出時間太短。 (6)止回閥間隙太大。 (7)噴咀阻塞。 與模具相關的可能原因 (1)模溫太低。 (2)澆口(或流道)太小。 (3)進點選擇不當。 (4)排氣不良。 與材料相關的可能原因﹕ (1)材料本身的流動性不良。 (2)流速非材料廠商所預定使用范圍。
噴流痕(Jetting) 現象﹕ 自澆品射入模穴的融膠紐帶狀固化﹐在成型品表面呈蛇狀條紋。 與機器相關的可能原因 (1)射速太高。 (2)料管溫度不當(太高或太低)。 (3)射嘴口太小。 (4)射嘴壓力不當。 與模具相關的可能原因 (1)模溫太低。 (2)澆口形狀不當。 (3)進點不當。 (4)澆口凝固太早。 與材料相關的可能原因﹕ (1)流速非材料廠商所預定范圍。
流痕(Flow Lines) 現象﹕ 成型件表面呈現融膠流動的條紋痕跡﹐以澆口為中心。 與機器相關的可能原因 (1)射壓太低。 (2)融膠在料管停留時間太長。 (3)料管溫度太低。 (4)射嘴溫度太低。 (5)周期時間不當。 與模具相關的可能原因 (1)模溫太低。 (2)澆口(或流道)太小。 (3)排氣設計不良。 與材料相關的可能原因﹕ (1)流速設定不當。 (2)材料內潤滑劑不當。
胶件常见缺陷描述 1．披峰：合模界面挤出树脂。常常是由料温过高，射出压力太高或模具不良所造成的。 2．走胶不齐（不够胶）：模糟射料不中致使射出不良，塑胶件成形不全，压力低，射胶 不足所致。 3．缩水：表面凹痕，常见于胶位厚的地方。是由于射出压力胶量不足，射胶时间不够， 模温过高所致。 4．夹水纹：两股以上分流汇合点上生成的发状细线。常由料温低、困气或有碰穿位所造 成。 5．混色：色粉混合或熔融不均所致，使局部颜色与周围颜色不一致。 6．料花：物料流向之银条。由射速太快、排气不良、料内水份或混料不一所造成。 7．模花：塑胶件表面（常见于光面）有花痕（每啤货都有）。常常是模表面被轻微划伤。 需将模具交给模房省模刨光。 8．气泡：制成品内中空有空气。夹气、排气不良所造成的。 9．0黑点：塑胶件胶体中出现黑色斑点。是原料，色粉中有杂质或料筒未清洗干净所致。 10．划花（擦花）：表面伤痕。是由于货物在拿送或搬运过程中被硬件损伤。 11．胶屎：塑胶件表面局部无光泽，与周围不一致。是由于模上有冷胶，需省模。 12．拖胶：胶被拖起，是由于模上有擦花、拖模不顺或调机各级压力不协调所致。 13．气影：塑胶件表面有雾状痕迹。常出现在水口附近。是由于压力小或速度快所造成。 14．多胶：塑胶件局部多一些胶，凸起。是由于模具某处少一点、有凹陷或断针、爆裂所致。 15．反光：整个表面或局部发亮。与混料、熔胶、走胶路线有关。 16．焦纹：塑胶件表面（常见于光面）出现象指纹一样细纹。常由于模上有纹，或各级压力不协调所致。 17．波浪纹：塑胶的边缘产生象波浪一样的波纹。常于模具表面有轻微损伤。 18．拉白、顶白：由于机械外力作用使胶体发白。常由于压力过大所造成的。 19．沙孔：塑胶件表面粗糙不平。常由于模具表面不平，不够光滑，或料的质量较差。 20．油迹：塑胶件表面有油污。影响外观及丝印。常由打油而形成的，需擦净。 21．色偏白：所啤货色比样办浅。即比标准色浅。常由于色粉量偏少或温度太低所致。 22．色偏黄：所啤货色比样办深。即比标准色深。常由于色粉量偏多或温度太高所致。 23．变形：所啤的塑胶件平面不平或与所配的部件相装配不合适，常常是由于啤得太快，注塑速度太快、冷却时间太短所造成，或是啤工取下啤件时用力方向不当所致，或模具故障。
【交流】塑料加工成型过程中遇到的问题（注塑成型不良） ★★ wizardfox(金币+2,VIP+0):鼓励资料交流欢迎常来高分子版 塑料加工成型过程中遇到的问题（注塑成型不良） 注塑成型不良 我们相信您在注塑成型过程中或多或少碰到过不少问题，如打不满、飞边、表面凹陷，尺寸变化等缺陷。这些缺陷可能是模具设计，注塑机台精度等造成，也可能是操作人员没有掌握好适当的工艺条件而造成。因素错综复杂、变化纷繁，而又互为影响。 在此，我们请教了多方相关专业技术人员，搜集国内外解决此类缺陷资料希望能为您在生产过程中注塑成品率的提高有所帮助，这是我们唯一的目的。鉴于影响成型的因素太多且相互关联，本公司发布的解决方案，仅供您参考。 气泡 ◆和工艺及设备相关的可能原因 1.料筒温度过高 2.注射压力、背压过低。 3.保压压力（时间）不足 4.射速太高 5.充模料量不足 6.料管各区温度设定不良 ◆和模具相关的可能原因 1.壁厚处（加强筋）模温太高 2.浇口或流道不良 3.浇口类型或位置选择不良 4.浇口凝固太早 5.筋太厚 6.模温太低 7.排气不良 ◆和材料相关的可能原因 1.材料流动性、收缩性不合要求 2.回料用量过多 3.原料未充分干燥 熔接缝 ◆和工艺及设备相关的可能原因 1.射出压力（速度）太低或太高 2.背压设定不合适 3.料管温度太低 ◆和模具相关的可能原因 1.模温太低 2.浇口或流道太小 3.排气不良
4.浇道太长 ◆和材料相关的可能原因 1.流动性不好 2.润滑剂太多 3.材料存在异物质 喷射痕 ◆和工艺及设备相关的可能原因 1.射速太快 2.熔胶温度太高或太低 3.射嘴直径太小 .料管温度太高或太低 ◆和模具相关的可能原因 1.浇口类型或位置不当 2.浇口形状不当 3.模温太低 4.浇口凝固太早 ◆和材料相关的可能原因 1.材料流动性不当 尺寸差异 ◆和工艺及设备相关的可能原因 1.供料不稳定。 2.螺杆转速不稳定。 3.温度失控，背压不稳定。 4.螺杆复位不稳定，有多于0.4mm的变化. 5.成型周期不稳定。 ◆和模具相关的可能原因 1.模具强度和刚性不足。 2.使用了不良的一模多腔形式。 3.顶出系统、浇注系统、冷却系统的设置不合理。 ◆和材料相关的可能原因 1. 材料干燥不良，颗粒不均匀。 2.原料收缩率有太大。 3.材料粘度存在批次差异 白化 ◆和工艺及设备相关的可能原因 1.充填太急 2.熔胶温度不当 3.射压太高 4.射嘴直径太小 5.射嘴温度太低 ◆和模具相关的可能原因
塑胶行业-塑胶件常见缺陷 塑胶件常见缺陷；1．塑胶成品缺陷；粘模(扯模)：制品的柱筋及细少多型腔件，在脱模后；力偏大，或模具局部粗糙等因素导致；缺料(填充不足)：制品结构与所设计的形状结构不符；充满，常产生于制品的柱，孔或薄胶位以及离入水口较；力不够，模温不足，骨位过薄，局部有油或排气不够(；充满；多胶：制品结构与所设计的形状结构不符，局部多出胶；间凸起，指甲可感觉到；缩水：制品表面 塑胶件常见缺陷 1．塑胶成品缺陷 粘模(扯模)：制品的柱筋及细少多型腔件，在脱模后未能脱模而粘附在模具相应位置因成型压力偏大，或模具局部粗糙等因素导致。 缺料(填充不足)：制品结构与所设计的形状结构不符，局部胶位不满足，短少，塑件未能完全充满，常产生于制品的柱，孔或薄胶位以及离入水口较远的部位，因成型压力不够，模温不足，骨位过薄，局部有油或排气不够(困气)导致胶位不能填充满。 多胶：制品结构与所设计的形状结构不符，局部多出胶位，或塑件表面有点状物，四周凹陷中间凸起，指甲可感觉到。通常由模具成型面碰，崩缺，损伤及细小型芯顶针移位或断掉导致。 缩水：制品表面因成型时，冷却硬化收缩，产生的肉眼可见凹坑或窝状现象称为“缩水”。制品结构的较厚胶位如骨位，柱位等对应表面，因成型压力不足，保压及射胶时间偏短，或模温偏高，而导致因局部收缩偏大而造成。 夹水纹(熔接痕)：熔胶在模腔内流动中分流后再汇合时不充分，不能完全熔合，冷却后在塑件表面形成的线状痕迹和线状熔接缝，模温偏低，料温偏低，制品局部偏薄或模具有粗大型芯及材料流动性不好等都会导致夹水纹的产生，温度及困气也对其有最大影响。 烘印(光影)：制品结构的厚薄胶位在熔胶流动时受阻改变方向而形成的光泽不一致的现象，通常在水口周围，塑件表面呈光泽度不够，颜色灰蒙。制品结构
