DTSD468-MB3说明书
1 综合介绍
1.1概述
DTSD468（配置号 MB3）型三相四线电子式多功能电能表新一代智能型高科技电能计量产品，符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和 DL/T614-2007 等电能表有关标准，采用 DL/T645-1997 通信规约。
业务咨询电话：5
1.2工作原理简述
本产品由电流互感器、集成计量芯片、微处理器、温补实时时钟、数据接口设备和人机接口设备组成。集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电量和无功电量，微处理器依据相应费率和需量等要求对数据进行处理。其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。
Ua ua
Un 电压un
Ub 分压
ub 电路
Un un
Uc uc
Un un
Ia+ ia+
Ia-
仪用
ia-
Ib+ 电流ib+
Ib- 互感器ib-
U a
Ic+ (CT) ic+ U b
Ic- ic- U c电源
U n
L C D 显示器时钟/电池
通信接口
主数
I C 卡接口
据处
理器
按钮脉冲输出内部存储器停电抄表电池
图1：工作原理简述（以三相四线表为例）
1.3 技术参数
1.3.2日历时钟
1.3.3光耦脉冲输出
1.3.4 继电器输出如果选择了负荷报警功能，将配置“报警”继电器，“报警辅助端
子为继电器的常开
触点。
继电器的开关能力：纯阻性负载的情况下，220VAC，130mA
1.3.6外形和布局
面板
下透镜指示灯
液晶显示屏
电池盖光通信口
铅封堵塞端盖铅封螺钉
端盖
按钮
1 按钮2
按钮3
1.3.7 安装尺寸
OKRW8.668.139
1.3.8接线尺寸
互感器接入式电流60A及以下电流60A以上
电流端子接线孔外口采用倒角
互感器接入式端子排
直接接入式端子排
1.3.9 主端子接线图
1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9
辅助电源辅助电源
AC85～265V AC85～265V
A
输A
输
输 B 输 B
入 C 出入 C 出N N
三相四线经电压.电流互感器接入式接线图三相四线经电流互感器接入式接线图
2 5 8
1 2 3 4 5 6 7 8 9
输入1 3 4 6 7 9 10
输出辅助电源
A A AC85～265V
B B
C C A
N N 输 B 输
入 C 出三相四线直接接入式接线图三相三线经电压.电流互感器接入式接线图
注：辅助电源为可选功能，具体接线以表计端盖上接线图为准。
2仪表主要功能
2.1电量分时计量
本仪表有两种配置：TH及TF型（由模式字1的b6设置）。TH型为双方向
电能表，它可以计量正、反向有功，4象限无功以及A、B、C各元件有功、无功电量。TF型为单方向电能表，它可以计量正向有功，4象限无功以及A、B、C各元件有功、无功电量，反向有功计量精度不作保证，仅供参考。
TH 型和TF 型电能表都能计量2 种组合的无功电量，2 种组合的无功电量可由4 个象限的无功电量任意组合（通过无功组合模式字设置）。各种总电量均可以按最大
8种费率时段进行分时计量（A、B、C各元件的电量不分时计量）。
本表计可设置主副两套时段。电表是否进行主副两套时段切换，受电表模式字3
的b5 位控制。
每套时段最大8费率。
每套时段可设置最大10个年时区切换数，最大8个日时段表，每天最大14时段切换。每套时段可设置90个公共假日，可设置周休日时段。百年日历、时间，闰年自动切换。注意，如果时段表中某一时段的费率号大于费率数时（设置错误），此时段的电量
计入费率1。电量显示小数
位数设为2时：
有功电量，最大累计电量为999999.99kW.h。对于无功电量，最大累计电量为±999999.99kvar.h。
反向有功电量是否计入正向有功电量由模式字2的b2确定。通信
软件在解析和设置电量时必须与电表的电量显示小数位一致。
2.2最大需量分时计量
TH 型电表可计算正、反向有功、输入无功（Ⅰ+Ⅱ）及输出无功（Ⅲ+Ⅳ）最大需量及其出现时间（年月日时分）；TF型电表可计算正向有功、输入无功（Ⅰ+Ⅱ）及输出无功（Ⅲ+Ⅳ）最大需量及其出现时间（年月日时分）。两种配置均可以计量8种费率的最大需量及其发生时间。最大需量的积分周期和滑差步进时间可选择，滑差时间只能设置为1、2、3、5、10 分钟，需量周期与滑差时间的设置必须满足下述关系：
1≤(需量周期÷滑差时间)≤15，且需量周期能被滑差时间整除。需量与时钟同步。
RN8302三相四线电子式电能表样表 使用说明书 深圳市锐能微科技有限公司 第1 页 版本 1.0 RN8302样表 使用说明书
一、型号规格型号规格 样表是公司是演示RN8302计量芯片功能和性能而专门设计的，具有有功无功计量，电 压、电流有效值、功率、功率因数，相角等电参数显示，此外还具有全失压检测功能和电力互感器二次侧开短路检测功能。 样表样表规格规格规格：： 额定电压 220V AC 标定电流 1.5（6）A 标准频率 50Hz 脉冲常数 6400imp /kwh 6400imp /kvarh 精度等级 有功 0.5S 级 无功 2.0级 二、主要功能主要功能 1、显示功能 通过上下按键可以显示查看相关寄存器的内容，工作象限图； 显示内容有中文和单位等 字符提示。电表上电后显示芯片DeviceID 值830200。 显示内容列表： 显示序号、显示项目 1) 830200 2) CheckSum1 EMM 校表数据效验和（ADDR B1 6AH ） 3) CheckSum2 NVM1、NVM2、系统配置寄存器校验和（ADDR B1 8BH ） 4) UA A 相电压有效值 5) UB B 相电压有效值 6) UC C 相电压有效值 7) USUM 电压矢量和有效值 8) IA A 相电流有效值 9) IB B 相电流有效值 10) IC C 相电流有效值 11) ISUM 电流矢量和有效值 12) PA （有符号） A 相有功功率 13) PB （有符号） B 相有功功率 14) PC （有符号） C 相有功功率 15) PT （有符号） 合相有功功率
DTSD642型 电子式三相四线低压多功能电能表 技 术 协 议 需方： 供方： 签约地点：
DTSD642型电子式三相四线低压多功能电能表 技术协议 需方： 供方： 与就购买DTSD642型电子式三相四线低压多功能电能表事宜，有关技术要求应满足《GB/T 17882-1999》、《GB/T 17883-1999》、《GB/T 17215-2002》、《DL/T 614-2007》等国家标准及行业标准，其通信应符合DL/T 645-2007《多功能电能表通信协议》的要求，并兼容DL/T 645-1997《多功能表通信规约》。该表具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展等特点。 一、技术要求 1、电气参数 1.1 电压范围(不缺相时)： 正常工作电压0.5Un～1.5Un；极限工作电压0.4Un～2Un。 1.2 参比条件下，参比频率为50Hz的功率消耗： 电压线路功耗≤2W和5VA；电流线路功耗≤2.5VA。 1.3 不可更换电池电压(数据备份)3.6V DC；可更换电池电压(停电抄表)3.6V DC 电池容量≥1200 mAh；停电后数据保存时间≥10年(用新电池)。 2、技术参数 2.1 计度范围：0～999999.99 kWh , 0～999999.99 kvarh 2.2 显示：液晶
2.3 通讯波特率：双RS485接口:1200～9600 bps；红外接口:1200 bps 2.4 时钟准确度(日计时误差)≤0.5s/d (23℃)，随温度变化的改变量优于0.1s/(d?℃)。 2.5 通讯规约：《DL/T645-2007多功能电能表通信协议》并兼容DL/T 645-1997《多功能表通信规约》。 2.6 时段和费率要求按云南省电网目前执行的丰枯、峰谷政策设置。 3、环境条件 3.1 正常工作温度：-25℃～+55℃，极限工作温度：-40℃～+70℃ 3.2 贮存和运输温度：-40℃～+70℃，贮存和工作湿度≤85% 4、要具有以下基本功能 4.1 计量功能 4.1.1 能计量双向有、无功，四象限无功，并能存储12个抄表周期的总及分相、分费率的电量。具有电能冻结与每月自动结算用电量功能。 4.1.2 能测定和存储双向有、无功，四象限无功的最大需量的，能保存12个抄表周期的双向有、无功总及分相、分费率最大需量和发生时间。最大需量周期5/10/15/30/60分钟可选。 4.2 复费率功能 4.2.1 可设置多个费率、多个时段，还可设置备用费率，准确定点进行切换。 4.2.2 外置时钟芯片具有日历、计时和周年自动切换功能，同时具备温度补偿功能。 4.3 显示功能 4.3.1 液晶显示，在温度范围内能清晰显示。 4.3.2 具有参数自动轮显功能，轮显的参数及时间、顺序可任意设置；具有按键显示功能，显示内容及顺序可任意设置。
常用术语 1.年时区数 电能表最多能运行的时区。如果年时区数小于已编程的年时区，则电能表只运行前面几 （如年时区数为2，则运行前2个时区）。年时区数编为0，则电能表只运行第一个时区 2.年时区数最大不超过4。 3.日时段表数 电能表最多能运行的日时段表号。如果日时段表数设为3，则电表的第4和第5日时段表 即使某个时区的日时段表号被设为4，该时区会按第3日时段表的时段运行，而不会按 4日时段表的时段运行。如日时段表数编为0，则电表只运行第1日时段表。日时段表数最 5。 ．日时段数 ．公共假日 一般指国家规定的假日，如1月1日、5月1日等,用户可设置。 ．公共假日日期及日时段表号 设定一年中的公共假日日期及采用的日时段表号，不同的公共假日可采用不同的日时段 ．周休日 一般指一周内规定的休息日。由周休日状态字来设定每周的工作日和休息日。 ．周休日采用的日时段表号 电能表每天最多能运行的日时段。最大不超过10。如果日时段数设为4，则每个日时段 5～10时段的时间电表将视作无效，只有前4个时段的时间有效。如设为0，则电表只 ．日时段表号 编程时用来表示电表运行在第几日时段表，用1、2、3、4、5表示。如时区的日时段表 0，则电表固定为第1日时段表。 ．费率数 电能表最多能切换的费率号数。其值最大不超过4。若费率数设为3，则只有T1、T2、 有效，而会将T4默认为T3费率，若费率数设为2，则只有T1、T2有效，T3、T4都将被默
T2费率，依此类推。如为0，则电表不论在哪个日时段，只运行费率1。 ．费率号 编程时用来表示电表运行在何种费率，用1、2、3、4表示。通常1代表尖费率，2代表峰 3代表平费率，4代表谷费率。 ．公共假日数 电能表一年中能运行在公共假日状态下的最大天数（不包括春节期间）。如为0，表示公 12。 按需要设定休息日采用的日时段表号。 ．春节三天采用的日时段表号 指中国农历正月初一、初二、初三三天采用的日时段表号。 ．循显时间 电能表轮显显示的总时间。在此期间，所有轮显项逐项轮显，当编设的轮显项显示完一 电表将从头开始继续轮显，直到循显时间已到，电表将进入停显状态。如果这个时间 0，则电能表将作60秒处理。 ．停显时间 电能表停止显示的时间。经过这个时间后，电能表将再次进入轮显状态，并紧接着停显 0，则电能表不停显。 ．轮显时间 轮显时每一项数据的显示时间。如果这个时间被设为0，则电能表将作3秒处理。 ．轮显方式 可根据需要，选择按厂家固定方式轮显或按用户自己设定的参数轮显。 ．轮显内容编码 用户根据需要编设的轮显内容的编码。 ．按键显示功能 按键显示功能是指通过按动面板上的显示按钮，电表按预先设置的键显编码内容显示数 60秒， 电表则显示下一项数据，若再无按键操作，60秒后电表将自动退出键 ．轮显内容编码 用户根据需要编设的键显内容的编码。 ．事件记录 失压事件记录、失流事件记录、停电来电事件记录、电压合格率记录、六类负荷曲线记 ．最大需量清零，数据清零
DTSD1277型 DSSD1277-B型 三相电子式多功能电能表 使用说明书安装、使用产品前请阅读使用说明书石家庄科林自动化有限公司
目录 1概述 ....................................................................................................................................错误！未定义书签。2工作原理 ............................................................................................................................错误！未定义书签。3技术参数 ............................................................................................................................错误！未定义书签。 3.1主要型号 ...............................................................................................................................错误！未定义书签。 3.2主要技术参数 .......................................................................................................................错误！未定义书签。 3.3抄表及全失压电池 ...............................................................................................................错误！未定义书签。 3.4时钟参数 ...............................................................................................................................错误！未定义书签。 3.5电能量脉冲输出 ...................................................................................................................错误！未定义书签。 3.6多功能测试输出 ...................................................................................................................错误！未定义书签。 3.7跳闸、报警控制输出 ...........................................................................................................错误！未定义书签。 3.8尺寸及重量 ...........................................................................................................................错误！未定义书签。4电能表主要功能 ................................................................................................................错误！未定义书签。 4.1电能计量功能 .......................................................................................................................错误！未定义书签。 4.2需量测量功能 .......................................................................................................................错误！未定义书签。 4.3实时量测量功能 ...................................................................................................................错误！未定义书签。 4.4时钟、时段、费率及校时功能...........................................................................................错误！未定义书签。 4.5事件记录功能 .......................................................................................................................错误！未定义书签。 4.6冻结功能 ...............................................................................................................................错误！未定义书签。 4.7负荷记录功能 .......................................................................................................................错误！未定义书签。 4.8停电抄表功能 .......................................................................................................................错误！未定义书签。5GPRS无线通讯模块（可选）............................................................................................错误！未定义书签。 5.1远程及本地灯定义 ...............................................................................................................错误！未定义书签。 5.2本地串口线的定义： ...........................................................................................................错误！未定义书签。 5.3安装 SIM 卡 ..........................................................................................................................错误！未定义书签。 5.4天线安装 ..............................................................................................................................错误！未定义书签。6面板及显示 ........................................................................................................................错误！未定义书签。 6.1面板说明 ...............................................................................................................................错误！未定义书签。 6.2液晶显示说明 .......................................................................................................................错误！未定义书签。7安装及使用 ........................................................................................................................错误！未定义书签。 7.1安装图及接线说明 ...............................................................................................................错误！未定义书签。 7.2使用说明 ...............................................................................................................................错误！未定义书签。8GPRS通信模块基本功能....................................................................................................错误！未定义书签。 8.1通讯连接 ..............................................................................................................................错误！未定义书签。 8.2无线信道规格和指标 ...........................................................................................................错误！未定义书签。 8.3主动上报功能 .......................................................................................................................错误！未定义书签。 8.4表计数据查询 .......................................................................................................................错误！未定义书签。
1 综合介绍 1.1 概述 DSZ331/DTZ341三相三线/三相四线智能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准，采用DL/T645-2007通信规约（有扩展）。 1.2 工作原理简述 本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电能和无功电能，微控制器依据相应费率和需量等要求对数据进行处理。其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。 图1：工作原理简述（以三相四线表为例） 1.3 技术参数 拟制：扶小飞2011-06-24 图号：OKRW2.702.635SS 审核：
1.3.4 继电器输出 本仪表可以选配“报警”继电器。“报警”辅助端子为继电器的常开触点。 继电器规格为：直流30V/5A或110V/0.3A，交流250V/5A。 拟制：扶小飞2011-06-24 图号：OKRW2.702.635SS 审核：
拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核： 1.3.6 外形和布局（面板参数以实物为准） 液晶显示屏 按键1# 上盖铅封螺钉 按键3# 底盒 端盖铅封螺钉 电池盖 上面板 指示灯 端盖 上 盒 下透镜 按键2# 图2：外形布局图 1.3.7 安装尺寸 图3：安装尺寸图 1.3.8 主端子接线图
万用表是用来测量交直流电压、电阻、直流电流等的仪表。是电工和无线电制作的必备工具。 初看起来万用表很复杂，实际上它是由电流表(俗称表头)、刻度盘、量程选择开关、表笔等组成。使用时如果把量程选择开关指向直流电流范围时，电流表M 并接一些分流电阻来实现扩大量程之目的，使它成为一个具有几个大小不同量程的电流表。测量结果要看刻度盘上直流电流刻度来读数。通常刻度盘上第二行为电流刻度。同样，如果量程选择开关指向直流电压范围时，表头串接另外一些电阻(用串联电阻分压的原理，使它成为一个多程量的电压表)。读数要看刻度盘上直流电压刻度。大多数的万用表电压和电流合用一刻度。如果在测量直流电压的电路中接入一个整流器，便可测交流电压了。测电阻的原理与测直流电压相仿，只是测试时还须加一组电池。选择开关指向电阻范围时，刻度盘上找第一行电阻专用刻度读数即可。 万用表的型号很多，但其基本使用方法是相同的。现以MF30型万用表为例，介绍它的使用方法。使用前的准备第一，使用万用表之前，必须熟悉量程选择开关的作用。明确要测什么?怎样去测?然后将量程选择开关拨在需要测试档的位置。切不可弄错档位。例如：测量电压时误将选择开关拨在电流或电阻档时，容易把表头烧坏。第二，使用前观察一下表针是否指在零位。如果不指零位，可用螺丝刀调节表头上机械调零螺丝，使表针回零(一般不必每次都调)。红表笔要插入正极插口，黑表笔要插入负极插口。 电压的测量将量程选择开关的尖头对准标有V的五档范围内。若是测交流电压则应指向V处。依此类推，如果要改测电阻，开关应指向Ω档范围。测电流应指向mA或UA。测量电压时，要把电表表笔并接在被测电路上。根据被测电路的大约数值，选择一个合适的量程位置。干电池每节最大值为1．5V，所以可放在5V量程档。这时在面板上表针满刻度读数的500应作5来读数。即缩小100倍。如果表针指在300刻度处，则读为3V。注意量程开关尖头所指数值即为表头上表针满刻度读数的对应值，读表时只要据此折算，即可读出实值。除了电阻档外，量程开关所有档均按此方法读测量结果。在实际测量中，遇到不能确定被测电压的大约数值时，可以把开关先拨到最大量程档，再逐档减小量程到合适的位置。测量直流电压时应注意正、负极性，若表笔接反了，表针会反打。如果不知遭电路正负极性，可以把万田表量程放在最大档，在被测电路上很快试一下，看笔针怎么偏转，就可以判断出正、负极性， 测220V交流电。把量程开关拨到交流500V档。这时满刻度为500V，读数按照刻度1:1来读。将两表笔插入供电插座内，表针所指刻度处即为测得的电压值。测量交流电压时，表笔没有正负之分。 指针表和数字表的选用： 1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。 2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。数字表则常用一块6V或9V的电池。在电阻
机械式电能表和电子式电能表比较 一、工作原理： 目前使用的电能表有两种：一种是机械式电能表（又称感应式电能表），一种是电子式电能表。它们由于出现的年代不一样，因而其工作原理截然不同。 机械式电能表的工作原理是：当电能表接入电路时，电压线圈和电流线圈产生的磁通穿过圆盘，这些磁通在时间和空间上不同相，分别在圆盘上感应出涡流，由于磁通与涡流的相互作用而产生转动力矩使圆盘转动，因磁钢的制动作用，使圆盘的转速达到匀速运动，由于磁通与电路中的电压和电流成正比例，使圆盘在其作用下以正比于负载电流的转速运动，圆盘的转动经蜗杆传动到计度器，计度器的示数就是电路中实际所使用的电能。 电子式电能表是近几年随着电子工业的发展而出现的，它是利用电子电路/芯片来测量电能；用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号，用分流器或电流互感器将电流信号变成可用于电子测量的小信号，利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法，并对电能进行累计，然后输出频率与电能成正比的脉冲信号；脉冲信号驱动步进马达带动机械计度器显示，或送微计算机处理后进行数码显示。 二、电能表简单分类： 电能表是专门用来测量电能累积值的仪表，电力企业用以计量发电量，用电量、供电量、损耗电量、销售电量等数值均依赖于电能表。所以有人也把电能表比作电力工业销售产品的一杆秤。 上面所说的机械式电能表与电子式电能表是按照电能表的结构原理进行分类的，也是最常用的分类方法。除了这种分类之外，电能表还可以按以下标准进行分类： 1、按照所测不同电流种类可分为：直流式和交流式二种。 2、按照电能表的用途可分为：单相电能表、三相有功电能表、三相无功电能表、最大需量表、复费率电能表、损耗电能表。 3、按电能表的接线方式不同可分为：直接接入式、经互感器接入式、经万用互感器接入式；同时也分为单相、三相三线和三相四线等。

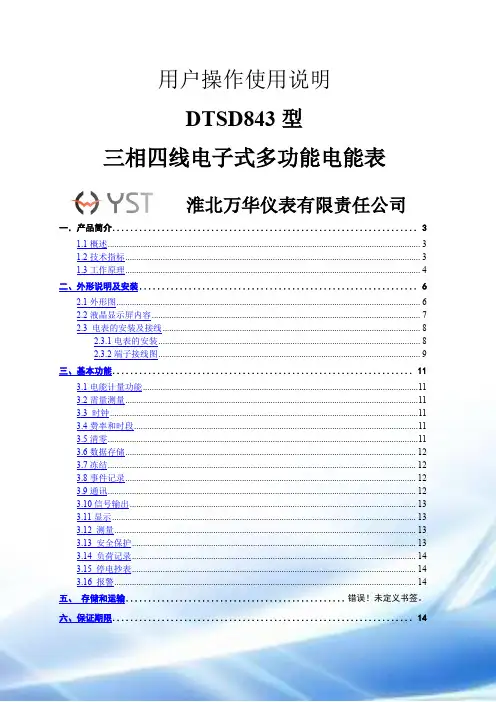

用户操作使用说明 DTSD843型 三相四线电子式多功能电能表 淮北万华仪表有限责任公司
