信道名称NAME信道结构信道功能
同步信道SCH SCH SCH不进行扩频和加扰；
用于小区搜索；
SCH信道占用前256个Chip；
分成 P-SCH和S-SCH；
主同步码（PSC）在每个时隙内重复发射，传送完全确知的序列；用于UE与UTRAN之间的比特同步；
从同步码（SSC）中包含扰码组信息，用于确定小区中使用的扰码组。
主要用于小区搜索
公共导频信道CPICH CPICH 1、common Pilot Channel (CPICH)
传送确知序列
固定速率30Kbps， SF=256
发射分集时，使用相同的扩频码和扰码，但传送序列不同主CPICH
使用相同的信道码，即Cch,256,0；扰码为主扰码；
2、一个小区只有一个主CPICH，在整个小区广播；
用于小区（主扰码）搜索；
3、主CPICH为SCH, Primary CCPCH, AICH, PICH提供相位基准。还是其它下行物理信道的缺省相位基准。
其它信道的功率基准，测量其它信道都是通过测量CPICH信道来实现的。
确定小区覆盖范围，小区呼吸功能。
4、从CPICH
可以使用任意信道码，只要满足 SF=256扰码可以使用主扰码，也可以使用从扰码
一个小区可以有0、1或几个从扰码
可以在小区内部分发射
5、PCPICH经过主扰码加扰，信道化码分配固定一个小区一个主扰码。SCPICH经过辅扰码加扰，信道化码在
256个码片范围内选取
PCPICH的作用在切换和
小区的选择和再选择的
测量。
主公共控制物理信道P-CCPCH PCCPCH
用于承载BCH（广播信道）信道（系统消息）；
固定数率（30kbps，SF=256）；
使用相同的信道码，即Cch,256,1；扰码为主扰码；
每个时隙的头256chips为空，只有数据域；
可以采用开环传输分集。
不向终端传送任何控制信息；
采用1/2的卷积编码；
与公共导频信道相配合，进行相干检测的信道估计。
寻呼指示信道PICH PICH PICH为固定速率(SF=256)的物理信道，用于传送Page Indicators (PI).
PICH 总是与一个S-CCPCH 相联系，这个信道正在传送一个PCH
PICH的帧结构：一帧为10ms，包括300bits.其中，288 bits用于传送 Page Indicators. 其余12 bits尚未
定义。
N 个寻呼指示 {PI0, …, PIN-1} 在一帧内传送，N=18, 36, 72, or 144.
如果某一帧中的 PIi 被置为1，说明PIi对应UE应对S-CCPCH的对应帧进行解调
小区内所有的终端都要监听PICH，发射较高的功率，没有功率控制。
和PCH配合为终端提供
休眠工作模式。
检测PICH时，终端要得
到CPICH相位基准信息
。
从公共控制物理信道S-CCPCH SCCPCH
用于传送 FACH和PCH。其中两者可公用一个SCCPCH或两个不同物理信道。
三种SCCPCH: 没有导频符号，也没有TFCI（没有自适应天线，所有终端必须检测一个信道）；没有导频符号，也有TFCI（使用FACH传输格式可变并且数据传输速率可变的数据）；有导频符号，有或没有TFCI（通
过上行链路信道提供自适应天线的信息）。UTRAN 决定 TFCI是否发送，UE支持TFCI。
可能的传送速率与下行DPCH 相同。
SF =256~4。
具体信道码与扰码由UTRAN确定
也可采用开环分集发送
物理随机接入信道PRACH PRACH 随机接入是基于快速捕获指示的时隙ALOHA方法。
时间上用接入时隙来确定，UE只能在时隙的开始位置进行随机接入传送，每个时隙5120chips，每2帧有15个slot。
随机接入传送数据由两部分组成：
1或多个的preamble：4096chips长度，由长度为16的signature进行256次重复构成，共有16种signature；10或20ms的信息部分；
使用哪个signature及信息部分长度由高层决定；
捕获指示信道（AICH AICH AICH的帧结构：两帧，共20 ms，包括重复的15接入时隙AS, 每个时隙有20个符号(5120码片)。每个时隙包
括两部分，捕获指示AI和空部分。
捕获指示AI有16种Signature
AICH的相位参考为CPICH.
配合RACH信道使用；
发射功率较高，无功率控制
用来指示基站接收到
RACH信道的特征标记序
列。
AICH进行检测时，终端
需从公共导频信道提取
相位基准信息。
专用下行物理信道DPCH DPCH DPCH包括专用的数据（DPDCH）及控制信息（DPCCH）：专用数据用于传输层2或更高层产生的数据；控制信息用于传输层1的控制信号
控制信息包括：导频、TPC、可选的TFCI。
DPCH的扩频因子可以为512到4，并且在连接过程中可以改变
DPDCH和DPCCH是时间复用的
同一CCTrCH的多码传输使用相同的扩频因子，此时，只需传输第一个DPCH的控制信息就行。
当有多个CCTrCH给同一用户时，每个CCTrCH可以使用不同的扩频因子，并且只需传输一个DPCCH信息
物理下行共享信道PDSCH PDSCH PDSCH传送 DSCH, DSCH 被多个码分用户共享。
PDSCH 总是与一个 DPCH相联系，所需控制信息在DPCH上传送
两种方式通知 UE 解调 DSCH（用TFCI域，用高层信令）
DSCH是特殊形式的多码传输，DSCH与相联系的DCH可以具有不同的SF，SF可在帧间改变。

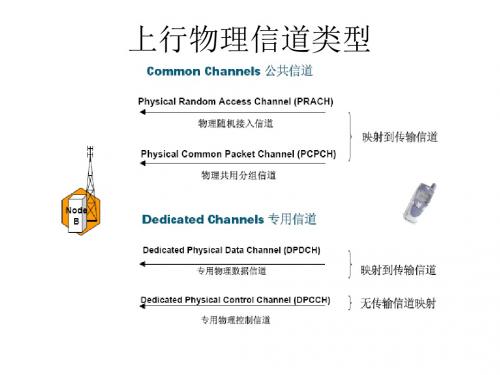

上行专用物理信道DPDCH/DPCCH DPDCH/DP
CCH
DPDCH和DPCCH在无线帧通过I/Q复用
DPDCH用来传输层2及更高层产生的专用数据
DPCCH用来传输层1的控制信息
帧长为10ms，分15个时隙，每时隙2560 chips
DPDCH的扩频因子为4到256
在相同的层1连接中，DPDCH与DPCCH的扩频因子是可以不同的
每个DPCCH时隙由Pilot，TFCI，FBI，TPC构成。
物理公共分组信道PCPCH PCPCH CPCH传输是基于快速捕获指示的DSMA-CD方法
CPCH也是在与RACH一样的时隙开始时刻传输的
CPCH随机访问信号包括：
1个或多个接入前缀AP，长度为4096chips；
1个冲突检测前缀CD-P，长度为4096chips；
1个DPCCH功率控制前缀PC-P，长度为0或8个时隙，由高层决定；
1个message部分：长度为Nx10ms，最多的帧数由N_Max_frames参数决定，此为高层的参数。每10ms帧分为15个时隙，每个时隙2560chips
分为两个并行的部分：
传输高层信息的数据部分和传输层1控制信息的控制部分
数据部分的扩频因子为256到4
数据部分与控制部分分别与上行的DPDCH与DPCCH结构相同
FACH前向接入信道FACH 1、传送分组数据。通常和寻呼信道用到同一信道上。
2、采用慢速功率控制或不采用功控。
3、基站和终端有大量数据进行传送，并且终端反馈传送质量的信息，可以采用慢速功控。
4、FACH慢速功控下不能对快衰落的信道产生影响。
5、FACH必须满功率发射。
6、FACH采用固定扩频因子。
随机接入信道RACH 传送信令（开机向网络注册；位置更新；发起呼叫）任何终端支持的速率16KBIT/S
