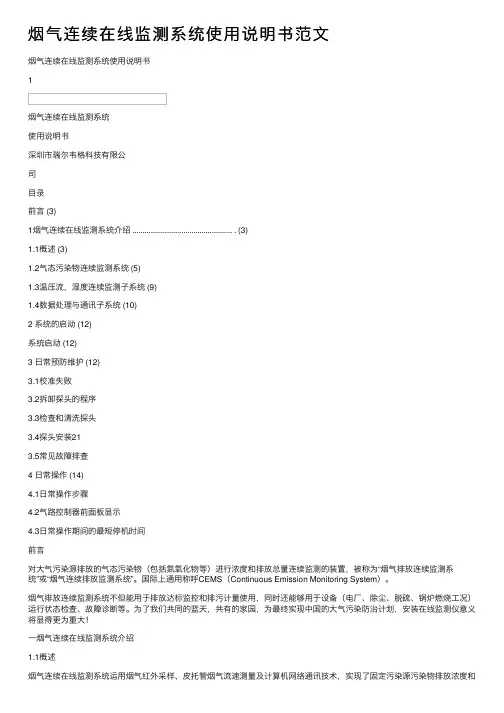

烟气连续在线监测系统使用说明书
1
烟气连续在线监测系统
使用说明书
深圳市瑞尔韦格科技有限公
司
目录
前言 (3)
1烟气连续在线监测系统介绍 ................................................. . (3)
1.1概述 (3)
1.2气态污染物连续监测系统 (5)
1.3温压流，湿度连续监测子系统 (9)
1.4数据处理与通讯子系统 (10)
2 系统的启动 (12)
系统启动 (12)
3 日常预防维护 (12)
3.1校准失败
3.2拆卸探头的程序
3.3检查和清洗探头
3.4探头安装21
3.5常见故障排查
4 日常操作 (14)
4.1日常操作步骤
4.2气路控制器前面板显示
4.3日常操作期间的最短停机时间
前言
对大气污染源排放的气态污染物（包括氮氧化物等）进行浓度和排放总量连续监测的装置，被称为“烟气排放连续监测系统”或“烟气连续排放监测系统”。国际上通用称呼CEMS（Continuous Emission Monitoring System）。
烟气排放连续监测系统不但能用于排放达标监控和排污计量使用，同时还能够用于设备（电厂、除尘、脱硫、锅炉燃烧工况）运行状态检查、故障诊断等。为了我们共同的蓝天，共有的家园，为最终实现中国的大气污染防治计划，安装在线监测仪意义将显得更为重大！
一烟气连续在线监测系统介绍
1.1概述
烟气连续在线监测系统运用烟气红外采样、皮托管烟气流速测量及计算机网络通讯技术，实现了固定污染源污染物排放浓度和排放总量的在线连续监测。并按照国家标准设计定型，提供专业的中文操作平台及中文报表功能、多组模拟量及开关量输入输出接口，可实现现场总线的连接以及多种通讯方法的选用，使系统运行方便灵活。
烟气连续在线监测系统（CEMS）是功能齐全，整体水平最高的固定污染源在线监测系统。主要由以下几个子系统组成：
1)气态污染物连续监测子系统（NO）
2)烟气含氧量、烟气流量、压力、温度，湿度等烟气参数连续监测子系统
3)数据处理与远程通讯系统
如以下示意图：
技术特性：
?维护量小：系统运行中所吸取的烟气量极少，使系统所维护周期大大延
长。
?全线在线标定：系统标定时，经过探头控制器和分析仪实现零标及跨标功
能，完成全系统的在线标定，从而在最大程度上保证了系统的测量精度。
?自动定期标定：能够在系统软件中设定自动标定周期，系统就会自动定期
的进行标定，无需人工干预。
?远程数据传输：系统能够经过调制解调器与公用电话网与当地环保部门进
行联网，将烟气排放数据及时传送到需要数据的远端。
?使用灵活：拥有强大的数据采集与数据处理系统，多组模拟量、开关量输
入输出接口，能够接多个探头；可实现现场总线的连接，使系统运行更为方便、灵活。
?扩展性强：在系统设计时留有相应的接口，能够随时增加监测项目，比如
氮氧化物、一氧化碳等。同时软件中还有相应的数据接口，便于企业进行二次开发，对排放数据进行其它应用。
?强大的软件功能：全中文界面，更便于使用与操作，包括模拟图、实时数
据、折算数据、累计数据、曲线、历史、报表等多种显示、处理、统计及存储打印功能更加方便了用户。
?性能价格比高：系统的国产化程度高，大大降低了系统的成本，同时增加
了系统的可维护性，维修使用更为方便。
主要功能：
●监测项目：NO的浓度、烟气流速、烟气温度、烟气湿度、烟气含氧量等
多项相关参数及统计排放率、排放总量等。
●显示功能：全中文图形界面，可显示参数列表、实时曲线图、历史曲线
图、历史数据、报警画面、报表等。
●打印功能：定时打印和人工打印（包括画面、曲线、参数及报表）。
●报警功能：超限报警、事故报警。
●历史数据：完善的历史数据存储及显示功能，历史数据存储最小间隔可
达1秒，存储量可达数年。
●数据传输：系统的数据可经过局域网与其它计算机共享，也能够经过
GPRS进行远程数据传输。
●可扩展性：扩展性强，可根据政策和法规的改变随时增加新的内容。
●通讯接口：RS232/RS422/RS485
测量范围
1.氮氧化物浓度（0～）mg/m3
2.烟气流速（0～40）m/s
3.含氧量 0%～25%
4.烟气温度（0～300）℃
5.烟气压力（ -5～+5）kPa
1.2气态污染物连续监测系统
系统包括：见图1
（1）取样探头
（2）恒功率伴热带
（3）反吹控制箱
（4）初级过滤器
（5）冷凝器
（6）排水系统
（7）精密过滤器
（8）红外气体分析仪（NO,O2等）
（9）PLC控制系统
图1
（1）取样探头
用途：取样装置具有电加热伴热功能，能自行加热并实施温控的采样装置。该装置适用于燃烧过程后气样的连续采集。典型的用于电厂烟道、化工，钢厂，水泥生产过程等含尘、水较高的样气采集。
1.使用条件：
?供电电源：在线电压：220VAC/50Hz 功率：500W
?取样条件：样气温度≤600℃
含尘量≤100g/m3
?环境条件：-15～45℃
?该装置禁止在有爆炸性气体环境的场合使用。
?结构特点：
1)结构：装置由采样管ф25×500mm、主腔体、加热等温体、陶瓷高
精度过滤器、安装法兰套简、防护罩、温控器部件等组成。
2)主要特点：
?该装置与样品气接触的部分全部采用316不锈钢材料加工制成，高温条件下抗腐蚀能力很强。防护罩及温控器壳体采用LF21防
锈铝板制造。因而该装置完全能够胜任野外工作环境。
?在设计上将温控器与主体一体化设计，结构紧凑，操作方便。
?过滤器滤芯更换时可将其从装置中整体拉出，大大地缩短维护更换的时间，并降低了劳动强度。
2．工作原理：
在抽气泵的作用下，被测样气由插入样品管壁内的采样管进入装置的腔体，经粉尘过滤器流向样品气输出口。取样过程中样品气的温度始终处于较高的状态，（温控器最高温控设定值为120℃）使样品气中的水不至发生冷凝，从而明显地改进了过滤器的工作条件。为确保在此过程中不发生冷凝，设置的温控值，应比其露点值高出20～30℃。装置中除样气输出口外，还设有内外反吹。其中反吹：（清扫）是指用清洁的压缩空气，吹扫附在筒形过滤器外表面的浮尘，将其吹扫回烟道内。
3 主要技术数据：
①材料：（与样品所流经的部分）全部为不锈钢316。
②外形尺寸：
?采样管：500mmф25 （长度可根据具体需要而定）
?安装法兰套筒：管外径ф70 ，套筒长度300mm，加热功率220V
AC/500W
?取样、反吹：ф8（连接管外径）
?温度设定范围：120℃±5℃
?过温保护值： 150℃
?密封材料：氟橡胶
（2）恒功率伴热带
用途：防止气体从烟道内采样后和外界空气差生温差，析出水份，影响气体监测浓度，使工艺或环保局监控造成变差。同时也会对设备造成严重的腐蚀。
1 使用条件：
?供电电源：在线电压：220VAC/50Hz 功率：25W/米
?伴热条件：伴热温度≤200℃
长度≤40米
?环境条件：-15～45℃
2．工作原理：
每米伴热，即使中间出现故障也不会影响其它部位加热，保证了半热的连续性。同时经过防暴温控器能够方便的控制伴热温度，维护小，易操作。
3. 主要技术数据：
①材料：采样管为聚四氟乙烯管，保温是石英棉，外皮是硅橡胶
②外形尺寸：
?ф48（长度可根据具体需要而定）
（3）反吹控制箱
用途：用于对探头的反吹，防止探头堵塞。球阀用于采样的的气动和停止。
1 使用条件
?供电电源：PLC控制 220V/状态信号
?气源条件：气源无油无水，压力>0.4Mba纯净气源，Q=30L/min；
由镀锌管接到反吹柜，预留接口管螺纹G1/2英寸内螺纹，并配有手
动阀门见图1。
?环境条件：5～45℃
2．工作原理：
经过PLC脉冲式旋风吹扫，能够有效的去除探头滤芯的粉尘，达到探头低维护，高效率特点。同时PLC控制球阀的导通/截至，来控制样气的采
集和停止。储气罐为了避免现场压力不稳定、气量小，保证每次反吹
压力≥0.4MPa
3. 主要技术数据：
①材料：箱体是钢质喷塑，白色
②外形尺寸：
（4）过滤器
用途：探头后的第二级过滤，能够过滤粉尘和少量的水份。
1 工作原理：
经过过滤器滤网吸附
2. 主要技术数据：
①材料：接头为PVDF，过滤器为聚四氟乙烯
（5）冷凝器
用途：除去采样气中大部分的水份，独特设计有效的减少组分浓度流失，保证进入分析仪的气体是纯净，干燥
1. 使用条件
?供电电源：220V/50HZ
?气体流量：≤6L/MIN（进入到换热器中）
?环境条件：5～40℃
2．工作原理：
冷凝系统采用高精硅片制成。冷阱温度控制在5℃。冷阱设计精巧，性能可靠，可保证在恶劣现场条件下连续无故障运转，保证系统在排水过
程中取样分析不失真。特点：采用双半导体硅片制冷，更高效的制冷
率。采用固态直流控制器提高了硅片寿命同时减低了故障率。不同的
换热器能够满足不同行业用户，因地制宜更高效的发挥冷凝器特点。
3. 主要技术数据：
①材料：箱体是钢质喷塑，白色。换热器：不锈钢
②外形尺寸：
（6）排水系统
用途：由冷凝器过滤掉的水分收集在排水瓶中，由排水气缸定时排放到机柜外。
1. 使用条件
?供电电源：气缸电磁阀220V/50HZ
?气源条件：气源无油无水，压力>0.4Mba纯净气源
?环境条件：5～40℃
2．工作原理：
排水时由气缸的运动，把连接排水瓶的氟橡胶管压紧和放松，达到排水的目的。排水系统设计精巧，性能安全可靠。而且是国内唯一用气缸排
水，排水效率高，不存在腐蚀，堵塞现象，使用寿命更长。专利号：
3. 主要技术数据：
①材料：液体接触部分都是非金属，耐腐蚀材质
（7）精密过滤器
用途：预处理系统最后一级过滤，精度最高，能够过滤更细微的颗粒，进一步保证进入分析仪的气体纯净。
1．工作原理：
经过陶瓷过滤器吸颗粒物
2. 主要技术数据：
①材料：PVDF,滤芯为陶瓷钢玉。
②精度：0.1-0.2 ūm
（8）红外气体分析仪
用途：核心部件，分析NO\O2等气体详细见《分析仪说明说》
1. 使用条件
?供电电源：220V/50HZ
?气源条件：纯净，稳定，流量0.5-0.8L/MIN
?环境条件：5～40℃
2．工作原理：
NDIR非分散红外吸收法检测技术,具有优良的稳定性、选择性和高灵敏度。
完全是有宝英公司自主研发的，灵活性高，能够根据客户不同的需要定
制，功能强大。是其它集成公司无法做到的。
3. 主要技术数据：
①预热时间 5分钟
②重复性≤1%
③线性误差≤1% FS
④相应时间 20秒
⑤模拟输出 4—20mA DC
（9）PLC控制系统
用途：核心控制部件,由它来完成对气体的采样,反吹,滤尘,滤水等控制.
1. 使用条件
?供电电源：220V/50HZ
?环境条件：0～50℃
2．工作特点：
控制核心是当今工业控制领域流行的先进控制器－PLC系统，保证系统控制的可靠性。有很强的扩展性，经过面板能够根据现场客户需求灵活改变参数设置。不需要电脑的连接。
3. 主要技术数据：
①继电器输出
②RS485接口
③最多7种模块扩展
1.3温压流，湿度连续监测子系统
烟气流速，压力变送器
技术参数：PTI系列皮托管流速计的一次元件皮托管采用先进工艺生产与检定，并配套有罗斯蒙特（ROSEMOUNT）3051CD1型高精度传感器，经过温度压力补偿，使流量测量结果更加精确，并符合国家相关环境保护标准规定。适用范围：PT1系列皮托管流速计适用于测量蒸汽﹑液体﹑空气﹑煤气等介质管速（被测流体必须充满整个管道并单相连续流动）；
技术参数如下
测量范围：0~30 m/s到0~60m/s可选；
测量精度：±5%FS；
校验频率：12个月；
响应时间：<1S；
输出信号：4~20mA开方比例电流（或选择线性输出），两线制；
差压（温度、压力）变送器电源：24VDC，两线制；
差压变送器过压极限：13.8MPa
反吹电磁阀电源：220VAC，50Hz；
压力变送器量程：-10~10kPa或其它订制量程；
温度变送器量程：0~300℃或其它订制量程；
介质温度范围：-40~500℃；
1.4 数据处理与通讯子系统
DAS数据处理与通讯子系统是烟气连续在线监测系统（CEMS）的主要组成部分。能采集和处理来自各种仪器和传感器的模拟数据。该系统拥有高性
能的软件，并为用户提供了适应各种应用领域的灵活结构。
DAS的硬件主要包括一台工控计算机、数据采集器。
1.4.1 工控机
技术参数：
1.CPU：Intel酷睿2 双核
2.5G
2.显示器：LG17寸纯平彩色显示器
3.硬盘：250G
4.内存：1G
5.端口：2个标准串行口，1个标准并行口
6.光盘驱动器：52X
1.4.2 数据采集器
组成:
数据采集器由西门子PLC S7-224主机, EM231模板,按钮及电磁阀组成.S7-224是一类可编程逻辑控制器.这一产品能够满足多种多样的自动化控制需要.由于具有紧凑的设计,良好的扩展性以及强大的指令,使得S7-224 能够近乎完美地满足小规模的控制要求.另外,丰富的电压等级使其在解决用户的工业自动化问题时,具有很强的适应性.
控制系统功能:
1.S7-EM231模板数据采集
实时连续采集分析仪送出的烟气数据;流速数据;烟尘浓度数据;烟气压力数据;烟气温度数据等,并进行计算分析.
2.手动自动校准工作方式
自动执行每天定时进行零气标定,每周定时对NO、O2分析仪进行跨度标
定。手动时可操作零标,跨标操作。
3.自动清扫: 定时自动清扫流速探头
4.自动排水: 每天进行自动排水
5.通讯: 实时与本地显示屏通讯,实时与上位机通讯,接受上位机各种操作
指令,将实时数据与工作状态传送给上位机.
6.软件具有友好的窗口式操作界面，用户即使只有很少的计算机操作经
验，也能进行系统的全部操作。
在系统的各种参数设置好后，就能够采集数据、进行特定的计算和处理，并将结果存在硬盘中。大多数采集来的数据是经过标准平均计算的，但其它的计算和统计方法也是可用的。系统的所有报告能够存储，能够非常容易地用在各种Microsoft的应用软件中。同时，软件有报表存储，打印，趋势图，动画，WEB等功能，满足不同需求
二系统的启动，调试
本章节描述的是系统启动及关闭的步骤。系统操作说明的主要部分有详细的或全部的操作部分，文件附录中含有分类制造厂家说明书。
1 一般规定
1．1 CEMS的调试，应在建筑内部装修和系统施工结束后进行。
1．2 CEMS调试负责人必须由有资格的专业技术人员担任，所有参加调试人员应职责明确，并应按照调试程序进行。
1．3 启动期，初次安装调试完后的72小时为启动期，在启动期内主要观察仪器对变化的响应情况、稳定性和数据记录的完整性。
2采样预处理单元的调试
准备工作完毕后，确认无误，给系统上电。空气开关从左向右依次打开，并观察伴随的现象。K1总开光；K2为PLC，K3伴热带，K4探头探头调试：上电后，探头开始加热，观察加热突跳是否有通断。按“自动”按钮，开始采样，探头采样管有抽气感觉；
反吹箱调试：开关“自动”按钮，反吹箱球阀有开关动作，，而且进入储气罐的压力≥0.4MPA。
反吹时，电磁阀有相应的动作。
伴热带调试：伴热带要在探头箱内至少0.5米，保证在采样接头部位接触热的伴热带，在机柜内要预留1米，温度控制在100-115℃左
右
机柜：自动方式
把“系统工作/停止”按钮拨到工作位，同时把“手动/自动”按钮拨到自动位，系统就开始循环工作。系统采样45分钟，反吹2分钟。在
自动状态下，系统自行进行采样，反吹，排水，主机校零等工作。
手动方式
把“系统工作/停止”按钮拨到工作位，同时把“手动/自动”按钮拨到手动位，手动调节“取样泵”，“反吹”。
主机调试：详见主机说明书。
DAS调试：见软件操作说明书
三维护与维修
烟气在线监测系统是以操作简便、自动化程度高为目的来设计的。为保证系统最佳运行性能，按后面章节中的维修规范及日常操作步骤所列表逐项
检查。
3.1 每周维护操作步骤
1 操作内容
为保证系统可靠性、精确性，每周至少一次执行下面内容检查。
注意：
（1）全部重要的备品备件、工具及设备都要有专人负责，保证其对本系统在任何时候的有效性。这对热力厂、电厂所有者和操作者是很重要的，因为数据有效性（按照当前国家固定污染源排放标准）降低到95％或更少会使数据丢失，这样影响到了允许限度和数据的可信度。
（2）有些维护能够在CEMS系统运行时进行，而不影响数据的完整及系统的可信度。一些CEMS保养要求系统置于请求维护状态下才能够工作。（3）系统维护的次数由许多因素来决定，比如环境、煤种类型、烟气温度及湿度等。
因此，根据操作维修手册提供的指导原则，具体设备的状态维护间隔时间表会有变化。
（4）在维护期间，停运的时间将影响到烟气参数每小时的平均值。这将影响数据的可信度。在正常采样期间，一个小时有效数据要求系统正常运行不得少于45分钟。
下列项目维护时不会影响系统正常运行：
1.分析仪上的干燥剂
2.采样泵的维护（小于10分钟）
3.主机柜上风扇
4.冷凝器排水（手动进行）
5.空压气过滤器排水
6.不锈钢流量计清洗（小于10分钟）
7.测尘仪反吹风机空气过滤器
如下部件须要维护时发出请求：
1.探头过滤芯的更换
2.采样管线
3.主机手动标定
4.冷凝器维护
5.流速计皮托管维护
6.流速仪吹扫检查
维护时发出请求
1探头过滤芯更换：见下图
工具：十字螺丝刀，活动扳手，防热手套，M6内六角
备件：滤芯，密封圈，密封垫
（1）关闭K4探头空开，关闭“自动”按钮
（2）用十字螺丝刀取下把手螺丝，带上放热手套，使用防热手套，仔细地将探头拉出。一定要小心，探头非常热。用力抽取过滤器。
（3）用扳手拧下过滤器中心的螺帽，再用内六角拧下螺丝。
（4）旋转底部，取出滤芯。
（5）滤芯能够用干净的空压气吹扫，如果密封圈，密封垫老化则更换新
