碳刷的具体使用标准 一、碳刷在制作标准上应当倒角得体、规格适当、结构规范、导线的截面以及长度应该符合要求，没有松动、脱落、破损、掉边、掉角、卡箍等现象。 二、在碳刷的使用上，碳刷使用性能良好的标志主要包含以下情况： 1、碳刷的使用寿命长，并不能够磨损换向器或者集电环，不会使换向器出现划痕、不平、烧蚀、拉丝等现象； 2、碳刷需要具有良好的换向性能以及集流性能，使火花抑制在允许的范围之内，并且能量损耗小； 3、碳刷在运行时，不会过热情况，噪音小，不破损，刷辫不能变色，不烧蚀； 4、在运行过程之中，能够在换向器或者集电环表面较快地形成一层均匀、适度和稳定的氧化薄膜。 三、通过特定的仪器对碳刷进行检测。碳刷应当符合部颁标准。通过仪器对碳刷进行性能检测时可按照《碳刷技术性能表》所要求的标准进行。如碳刷的电阻率、洛氏硬度、体积密度、电流密度、接触电压降、摩擦系数、50小时磨损、允许圆周速度、单位压力，甚至金属含量的大小等等。 四、在同一台电机设备上，应该选择使用同一型号、同一制造厂的碳刷。因为不同的生产厂家所生产出来的碳刷性能差别还是比较大的，甚至同一个生产厂家在不同时间、不同批次生产的碳刷性能也是有所差别的。所以，针对同一电机来说，应尽量选择同一型号同一厂家，并且最好是同一时间生产的碳刷，以防止由于碳刷性能上的差异造成并联碳刷电流分布的不平衡，影响电机的正常运行。 五、对于一些换向特别困难的大中型电机来说，选用分辫碳刷应该是一个不错的选择。选择分辫碳刷可以增加碳刷内短路电流的方式来改善换向性能。对于一些单向旋转换向困难的电机，最好选择组合碳刷，建议滑入边选择使用润滑性能好、成膜能力强的低电阻值石墨基电化石墨碳刷，在滑出边选择使用换向性能好的高电阻率的炭黑基电化石墨碳刷。这样既
详细说明： Y系列三相异步电动机是一般用途鼠笼型异步电动机基本系列，全国统一设计。它的中心高、功率等级、安装尺寸均符合IEC国际电工委员会标准。产品可以和国内外各类 机械设备配套。 Y系列电机中心高80 -355mm。绝缘等级为B级，外壳防护等级IP44，冷却方式IC411。基本安装方式有IMB3、IMB5、IMB35、V1、V3等。工作方式：S1连续工作制, 环境温度—15 —+40 °C,海拔1000米以下。电压380V，频率50HZ。接法：3KW及以下为Y接，4KW 及以上为△接。 Y系列电机具有效率高，能耗少、噪声低、振动小、重量轻、体积小、性能优良，运行可靠，维护方便等优点。广泛用于工业、农业、建筑、采矿行业的各种无特殊要求的机械设备。如风机、 水泵、机床、起重及农副产品加工机械等。 铁心怅度代号 机用长度代号 机轉中心林＜?) 异步肌动机
型号TYPE 功率 Output W 马力 hp 电谎 Current CA) 转速 Speed (r/min) 效率 E￡￡ici ency T](N 1 功率因数Power Factor (COE(|) 堵转转矩额 运转矩 LRT RLT 堵转电流額 定电潇 LRT RLA 重91eih
简介 变频调速电机简称变频电机，是变频器驱动的电动机的统称。实际上为变频器设计的电机为变频专用电机，电机可以在变频器的驱动下实现不同的转速与扭矩，以适应负载的需求变化。变频电动机由传统的鼠笼式电动机发展而来，把传统的电机风机改为独立出来的风机，并且提高了电机绕组的绝缘性能。在要求不高的场合如小功率和频率在额定工作频率工作情况下，可以用普通鼠笼电动机代替。 主要参数 品牌：ABB 产品类型：三相异步电动机 型号：QABP 4KW-4P 极数：4极 额定功率：4KW 额定电压：380/415/440（V） 额定转速：1450（rpm） 产品认证：CE 应用范围：机械设备行业均可 技术特点 效率高 达到欧洲CEMEP-EU效率等级电机标准二级值，符合中华人民共和国国家标准GB18613-2002中小型三相异步电动机能效限定值。双频宽电压
电压范围220V~690V，适用50Hz和60Hz电源。 噪声低 通过优化电磁设计、通风状况、结构尺寸等技术，M2JA系列电动机的噪声较低。 轴承负载能力高 电动机选用深沟球轴承，寿命长，80-132中心高电动机为永久型润滑，160-355设有加油装置。 可靠性好 电动机为全封闭风冷结构，防护等级IP55，材料及工艺符合环境要求。电动机机械强度高，坚固耐用，防锈防腐性强。绕组可靠性好，采用F级绝缘结构，B级考核。并可根据用户需要增加PTC热敏电阻或热敏开关。 本系列电机功率从0.25KW-315KW，机座中心高从71mm-355mm。可广泛应用于轻工，纺织，化工，冶金，机床等需要调速转动装置的行业中，是一种理想的调速动力源。 特殊设计 电磁设计 对于变频电动机，由于临界转差率反比于电源频率，可以在临界转差率接近1时直接启动，因此，过载能力和启动性能不在需要过多考虑，而要解决的关键问题是如何改善电动机对非正弦波电源的适应能力。方式一般如下： 1）尽可能的减小定子和转子电阻。
电机型号参数大全，再也不怕看不懂型号了电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。下面为大家介绍电动机型号含义等信息。 一、电动机型号组成及含义? 由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。 1、类型代号是表征电机的各种类型而采用的汉语拼音字母。 比如：异步电动机?Y?同步电动机?T 同步发电机?TF?直流电动机?Z 直流发电机?ZF 2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。 比如：隔爆型用B表示?YB轴流通风机上用?YT 电磁制动式?YEJ ?变频调速式?YVP 变极多速式?YD?起重机用?YZD等。 3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。 比如：Y2?YB2 4、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。 如：Y2--?160?M1?–?8 Y：机型，表示异步电动机; 2：设计序号，“2”表示第一次基础上改进设计的产品; 160：中心高，是轴中心到机座平面高度; M1：机座长度规格，M是中型，其中脚注“2”是M型铁心的第二种规格，而“2”型比“1”型铁心长。 8：极数，“8”是指8极电动机。 如：Y?630—10?/1180 Y表示异步电动机; 630表示功率630KW;
10极、定子铁心外径1180MM。 二、规格代号主要用中心高、机座长度、铁心长度、极数来表示? ? 1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高 H在45mm~71mm的属于微型电动机; H在80mm~315mm的属于小型电动机; H在355mm~630mm的属于中型电动机; H在630mm以上属于大型电动机。 2、机座长度用国际通用字母表示：S——短机座 M——中机座 L——长机座 3、铁心长度用阿拉伯数字1、2、3、 4、、、由长至短分别表示。 4、极数分2极、4极、6极、8极等。 三、特殊环境代号有如下规定： 特殊环境代号 “高”原用G 船(“海”)用H 户“外”用W 化工防“腐”用F 热带用T 湿热带用TH 干热带用TA 四、补充代号仅适用于有补充要求的电机? 举例说明：产品型号为YB2-132S-4?H的电动机各代号的含义为： Y:?产品类型代号，表示异步电动机; B:?产品特点代号，表示隔爆型; 2:?产品设计序号，表示第二次设计; 132：电机中心高，表示轴心到地面的距离为132毫米; S:?电机机座长度，表示为短机座;
电机厂、电动机厂家、Y系列电动机价格、异步电机型号、河南三相异步电动机、电磁调速电动机、振动源三相异步电动机、电磁制动三相异步电动机、变频调速三相异步电动机、力矩三相异步电动机、隔爆型三相异步电动机 产品详细说明： Y系列三相异步电动机是一般用途鼠笼型异步电动机基本系列，全国统一设计。它的中心高、功率等级、安装尺寸均符合IEC国际电工委员会标准。产品可以和国内外各类机械设备配套。 Y系列电机中心高80－355mm。绝缘等级为B级，外壳防护等级IP44，冷却方式IC411。基本安装方式有IMB3、IMB5、IMB35、V1、V3等。工作方式：S1连续工作制，环境温度－15— +40℃，海拔1000米以下。电压380V，频率50H Z。接法：3KW及以下为Y接，4KW及以上为△接。 Y系列电机具有效率高，能耗少、噪声低、振动小、重量轻、体积小、性能优良，运行可靠，维护方便等优点。广泛用于工业、农业、建筑、采矿行业的各种无特殊要求的机械设备。如风机、水泵、机床、起重及农副产品加工机械等。
B35尺寸数据 机座号凸缘 号 极数 机座轴伸凸圆端盖 AB AC AD HD L A A/2 B C H K D E F G M N P R S T 孔 数 Y80 FF16 5 2.4 12 5 62.5 10 50 80 1 1 9 40 6 15. 5 16 5 13 20 1 2 3. 5 4 16 5 17 5 15 175 290 Y90S 2.4.6 14 70 56 90 2 4 50 8 20 18 19 5 16 195 315 Y90L 12 5 340 Y100 L FF21 5 16 80 14 63 10 1 2 2 8 60 24 21 5 18 25 1 5 4 20 5 21 5 18 245 380 Y112 M 19 95 70 11 2 24 5 24 19 265 400 Y132 S FF26 5 2.4.6. 8 21 6 108 89 13 2 3 8 80 1 33 26 5 23 30 28 27 5 21 315 475 Y132 M 17 8 515 Y160 M FF30 25 4 127 21 10 8 16 1 5 4 2 11 1 2 37 30 25 35 1 9 5 33 33 5 26 5 385 605
四. 電機用碳刷 4.1. 對碳刷的基本要求: (Technical request of carbon brush) 碳刷是通過與換向器表面的動態摩擦接觸給電機轉子提供電能的傳導元件. 因此, 我們對碳刷有以下基本要求: a). 在換向器的表面能形成適宜的氧化亞銅,石墨和水份等組成的表面薄膜. b). 使用壽命長、對換向器的磨損要小. c). 電功率損耗和機械損耗要小. d). 碳刷下不出現對馬達有害的火花. e). 噪聲小. f). 不易破碎. g). 在一些應用器件中,要求馬達具備低的電磁干扰水准. 當然, 能否滿足上述要求, 除碳刷本身外, 還與馬達的結構, 碳刷裝置的安裝以及運行條件等有關. 4.2.碳刷的材料: (Material of carbon brush) 1.石墨、樹脂粘結的碳刷: (Resin-bonded graphite) 這種碳刷含有天然石墨或人造石墨和少量礦物質, 礦物質含量的不同, 使得碳刷在運行時對換向器表面有不同程度的磨蝕. 這種碳刷因含有天然石墨或人造石墨, 硬度較低, 但其阻尼性和潤滑性較好, 表現出明顯的抗磨性, 可以在較小的電負荷下工作. 這種碳刷材料有較高的比電阻, 而且橫向電阻與縱向電阻的比值較大, 在具有相同碳刷接觸壓降下, 碳刷與換向片間的短路電流較小. 2. 硬碳碳刷: (Hard carbon brush) 這種碳刷混料時, 加入了適量的摩擦物質, 因而對換向器表面有較強的研磨作用, 特別適用于具有云母絕緣片的換向器, 即使換向片遭到電火花嚴重燒蚀或磨损, 也能保证碳刷与换向器保持良好接触, 但较强的研磨作用也加速了换向器的磨损. 这种碳刷材料也具有较高的比电阻. 3.碳?石墨碳刷: (Carbon graphite) 这种碳刷硬度较低, 对换向器表面的研磨较轻, 使用这种碳刷应力求避免换向器表面因机械加工造成的斑痕. 通过树脂浸渍的碳?石墨材料可以明显降低摩擦系数, 減小電火花的影響, 适用于串励电机. 这种碳刷材料的比电阻值高. 可以获得较好的换向状态和降低电磁干扰. 4.金属?石墨碳刷: (Metal graphite) 这种碳刷中混有不同含量的金属粉未, 主要是铜粉, 有時也用銀粉. 这种碳刷材料体电阻很小, 碳刷与换向片的接触电阻也很小, 接触电压降亦小, 可以承载较大的电负荷. 220V交流电压下工作的串励电机不宜采用此种碳刷. 4.3. 各種影響因素: (Some affect element)

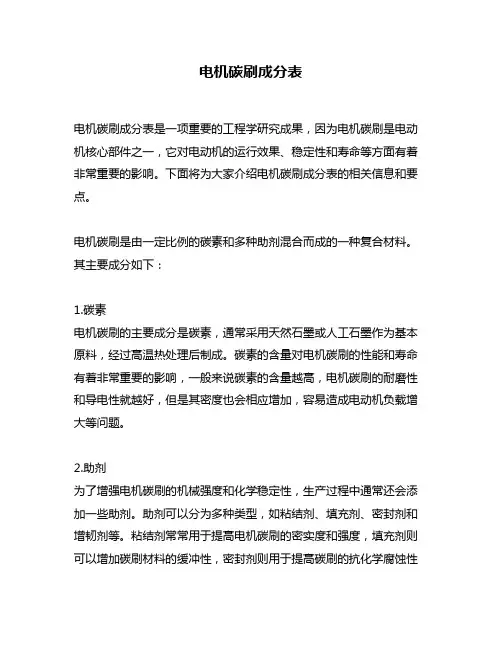

制造碳刷所使用的原料分三类,一是金属粉末；二是炭和石墨粉末；三是粘结剂.由于电机的使用工况条件不同,所以电刷的种类繁多.不同牌号的碳刷,其技术性能上有较大的差异.所以需要在配方和工艺中进行调整.配方组成包括:!)选用不同的原料和所占比例；")干粉的粒度组成；#)粘结剂的种类、性质和所占比例.制造电刷所使用的原料较多,它们具有不同的物质结构和性能,将这些不同性质的原料按一定比例配合混匀,则得到与单一原始原料性能完全不同的综合效果.干粉粒度组成,影响它的堆积密度,由于颗粒间的相互搭接的差异,产生不同程度的孔隙(气孔).颗粒越细,表面积也越大,需粘结剂多.颗粒的长宽比不同,成型后电刷具有各向异性.煤沥青、煤焦油粘结剂的组成十分复杂,它的生产方法、技术指标以及加入量的多少,均直接影响产品的最终性能.到目前为止,还不能根据电刷性能要求,采用理论计算的方法,设计产品配方.一般是根据理论计算和实际试验相结合的方法确定.当生产工艺和原料质量改变时,原来的配方便不一定适用,此时应修改工艺与配方,才能达到原定的质量标准和使用要求.对于使用信誉较高的产品,应尽量维持配方和工艺的稳定. 1 具我所知,目前电机所用电刷大部分是碳刷,如银石墨、铜石墨、电化石墨等；也有直接用金属片作电刷的,比如说手机震动电机中的圆柱震动马达的刷片大多用金属材料,好像是铍镉铜(不一定记得准确了哈)! 2 碳刷型号、技术性能、及试验条件符合JB4003－85标准规定型号电阻率μΩm洛氏硬度体积密度短路换向器试验推荐工作条件基本值载荷Vg/cm3一般电刷的接触电压降. 碳刷编辑词条【收藏此页】摘要 碳刷有树脂类，电化类，和有色金属类，它们因材料和工艺不同而使用在不同的电机上碳刷碳刷功能 有刷电机里面顶在换相器表面，电机转动的时候，将电能通过换相器输送给线圈，由于其主要成分是碳，称为碳刷，它是易磨损的。应定期维护更换，并清理积碳。 碳刷分类 碳刷有树脂类，电化类，和有色金属类，它们因材料和工艺不同而使用在不同的电机上： 安装使用 为保障电机的正常运行，正确选择碳刷型号是十分重要的，由于制造碳刷时所选用的原材料和工艺不同，其技术性能也有差异。因此在选择碳刷时，应该综合考虑碳刷的性能和电机对碳刷的要求。碳刷使用性能良好标志应该为： a 在换向器或集电环表面能较快形成一层均匀、适度和稳定的氧化薄膜。 b 碳刷的使用寿命长，并不磨损换向器或集电环 c 碳刷具有良好的换向和集流性能，使火花抑制在允许的范围内，并且能量损耗小。 d 碳刷运行时，不过热，噪音小，装配可靠，不破损。 碳刷安装 1.碳刷装入刷握内要保证能够上下自由移动，碳刷与刷握内壁的间隙在0.1-0.3毫米之间，以避免碳刷和刷握之中因间隙过大产生摆动。刷握下边缘距整流子表面的距离应该保持在2毫米左右。如距离过小，刷握容易触伤换向器，距离过大，碳刷易颤动而导致破损。 2.在同一台电机上，原则上应该使用同一种型号的碳刷，但对于个别换向特别困难的大中型电机，可采用双子碳刷，其滑入边采用润滑性能好，滑出边采用抑止火花能力强的碳刷，从而使碳刷的运行得到改善。
Y2系列三相异步电机型号大全及参数大全 本文为Y2系列三相异步电机型号大全及参数大全，罗列的所有国标常见的Y2系列三相异步电机的功率，转速，转矩，电流，效率，功率因素等参
Y2-632-4 0.18 0.62 60 0.73 Y2-711-4 0.25 1330 0.79 65 0.75 Y2-712-4 0.37 1.12 67 0.75 5.2 Y2-801-4 0.55 1390 1.57 71 0.75 2.4 Y2-802-4 0.75 2.03 73 0.76 Y2-90S-4 1.1 1400 2.89 75 0.77 6.0 Y2-90L-4 1.5 3.70 78 0.79 Y2-100L1-4 2.2 1430 5.16 80 0.81 2.3 Y2-100L2-4 3.0 6.78 82 0.82 Y2-112M-4 4.0 8.80 84 7.0 Y2-132S-4 5.5 1440 11.7 85 0.83 Y2-132M-4 7.5 15.6 87 0.84 Y2-160M-4 11 1460 22.3 88 2.3 Y2-160L-4 15 30.1 89 0.85 Y2-180M-4 18.5 36.5 90.5 7.5 Y2-180L-4 22 1470 43.2 91 0.86 Y2-200L-4 30 57.6 92 2.2 Y2-225S-4 37 69.9 92.5 Y2-225M-4 45 1480 84.7 92.8 7.2 Y2-250M-4 55 103 93 0.87 Y2-280S-4 75 140 93.8 Y2-280M-4 90 167 84.2 Y2-315S-4 110 201 94.5 0.88 Y2-315M-4 132 1490 240 94.8 Y2-315L1-4 160 287 94.9 0.89 6.9 2.1 2.2 Y2-315L2-4 200 359 95 Y2-355M-4 250 1485 443 95.3 0.90 Y2-355L-4 315 556 95.6 型号 额定功率满载时堵转电流堵转转矩最大转矩Kw 转速 (r/mi n) 电流 (A) 效率 (%) 功率因数 (cos) 额定电流 Ist/I N 额定转矩 Tst/T N 额定转矩 T M/T N 同步转速1000转/分rpm Y2-711-6 0.18 850 0.74 56 0.66 4.0 Y2-712-6 0.25 0.95 59 0.68 1.9 2.0 Y2-801-6 0.37 890 1.30 62 0.70 4.7 Y2-802-6 0.55 1.79 65 0.72 Y2-90S-6 0.75 910 2.29 69 2.1 Y2-90L-6 1.1 3.18 72 0.73 5.5 2.0 Y2-100L-6 1.5 940 3.94 76 0.75
谈谈对电刷与碳刷的认识 一般来说电刷与碳刷是一样的，但是咬文嚼字的话还是不一样。电刷的范围比碳刷要广。碳刷只能是由碳粒组成或含有碳的成份。而电刷就不一样了，电刷可能根本不含有碳的成分。比如小型的剃须刀就有用两片铜片当电刷的。而大部分电刷是由碳或含有碳的成分。 国家正规文件的叫法也是叫电刷，而不是叫碳刷。叫碳刷比较多的行业是电动工具行业。电动工具用电刷基本上都是碳刷。因为电动工具的功率都比较小，所以都是选碳刷。 我国行业推荐标准《JB/T4003-2001电机用电刷》中把电刷分为四大类：1.石墨电刷；2.电化石墨电刷；3.树脂粘合石墨电刷；4.金属石墨电刷。 现在我们先弄清什么是电刷？它的作用是什么？电刷是用于换向器或滑环上，作为导入导出电流的滑动接触体。它的导电，导热以及润滑性能良好，并具有一定的机械强度和换向性火花的本能。几乎所有的直流电机以及换向式电机都使用电刷，它是电机的重要组成部件。广泛适用于各种交直流发电机，同步电动机，电瓶直流电动机，吊车电机集电环，各型电焊机等等。随着科学技术的发展，电机的种类和使用的工况条件越来越多样化，因而需要有各种不同品级的电刷来满足这些要求，故电刷的种类也随着电机工业的发展而越来越多。人们为了使用和管理上的方便，对众多的电刷进行了分类。目前国内外流行的主要分类方法有：1，按材质的软硬可分为软质电刷，中硬质电刷和硬质电刷。 2，按电刷的使用对象可分为汽轮发电机用电刷，轧钢电机用电刷，牵引电机用电刷，汽车拖拉机用电刷，电动工具用电刷，飞机电机用电等。 3，按电刷的颜色分为黑色电刷(用纯碳石墨材料制成)和有色电刷(用铜等金属材料和石墨制成) 。 下面说一下电刷的选用： 1、从直观来看，电刷应当倒角得体、规格适当、结构规范、导线的截面和长度符合要求，没有松动、脱落、破损、掉边、掉角、卡箍等现象。 2、从使用来看，电刷使用性能良好的标志主要有以下几种情况： （1）使用寿命长并且不磨损换向器或集电环，不使换向器出现划痕、不平、烧蚀、拉丝等。 （2）具有良好的换向和集流性能，使火花抑制在允许的范围内，并且能量损耗小。 （3）电刷运行时，不过热，噪音小，不破损，刷辫不变色，不烧蚀。 （4）运行过程中，能够在换向器或集电环表面较快地形成一层均匀、适度和稳定的氧化薄膜。 3、通过仪器对电刷进行检测。从技术层面看，电刷应当符合国家部颁标准。通过仪器可对电刷按照《电刷技术性能表》所要求的性能进行检测。如电刷的电阻率、洛氏硬度、体积密度、电流密度、接触电压降、摩擦系数、50小时磨损、允许圆周速度、单位压力，甚至金属含量的大小等等。现在我唯一弄不清的就是这儿。不知这些参数都是怎么测得的。有会的专家给指点一下。并且这些参数是否为一般电机的测量数据，而对于电动工具电机电刷来说，又是怎么测呢？ 4、在同一电机上，应选择使用同一型号、同一制造厂的电刷。由于不同制造厂生产的电刷性能差别很大，甚至同一制造厂在不同时间生产的电刷性能也有所差别。因而，针对同一电机来说，应尽量选择同一型号同一制造厂，最好是同一时间生产的电刷，以防止由于电刷性能上的差异造成并联电刷电流分布的不平衡，影响电机的正常运行。 5、对于个别换向特别困难的大中型电机，可选择采用分辫电刷。目的是以增加电刷内短路电流的方式来改善换向性能。对于单向旋转换向困难的电机，可选择采用组合电刷。即滑入边选择使用润滑性能好、成膜能力强的低电阻值石墨基电化石墨电刷，滑出边选择使用

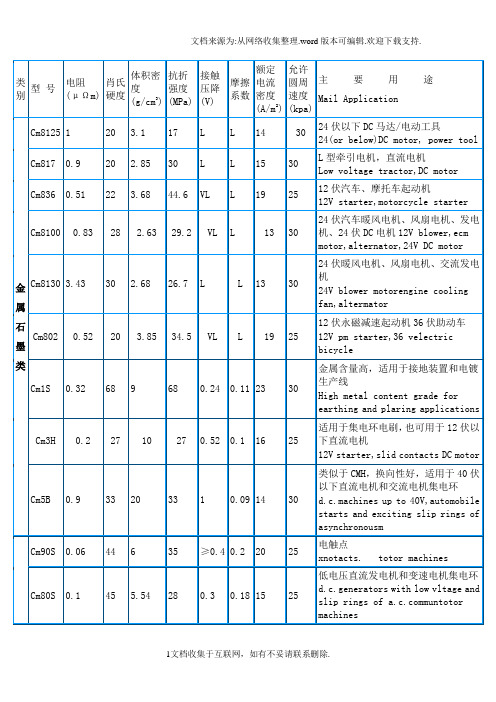

类别型号 电阻 (μΩm) 肖 氏 硬 度 体积密 度 (g/cm3) 抗折 强度 (MPa) 接 触 压 降 (V) 摩 擦 系 数 额定 电流 密度 (A/m2) 允许 圆周 速度 (kpa) 主要用途 Mail Application 金属石墨类Cm8125 1 20 17 L L 14 30 24伏以下DC马达/电动工具 24(or below)DC motor, power tool Cm817 20 30 L L 15 30 L型牵引电机，直流电机 Low voltage tractor,DC motor Cm836 22 VL L 19 25 12伏汽车、摩托车起动机 12V starter,motorcycle starter Cm8100 28 VL L 13 30 24伏汽车暖风电机、风扇电机、发电机、 24伏DC电机12V blower,ecm motor,alternator,24V DC motor Cm8130 30 L L 13 30 24伏暖风电机、风扇电机、交流发电机 24V blower motorengine cooling fan,altermator Cm802 20 VL L 19 25 12伏永磁减速起动机36伏助动车 12V pm starter,36 velectric bicycle Cm1S 68 9 68 23 30 金属含量高，适用于接地装置和电镀生产 线 High metal content grade for earthing and plaring applications Cm3H 27 10 27 16 25 适用于集电环电刷，也可用于12伏以下直 流电机 12V starter,slid contacts DC motor Cm5B 33 20 33 1 14 30 类似于CMH，换向性好，适用于40伏以下 直流电机和交流电机集电环 up to 40V,automobile starts and exciting slip rings of asynchronousm Cm90S 44 6 35 ≥20 25 电触点 xnotacts. totor machines Cm80S 45 28 15 25 低电压直流发电机和变速电机集电环 with low vltage and slip rings of machines Cm70S 40 25 20 20 直流发电机和交流异步电动机集电环 with low vltage and slip rings of machines
电机碳刷打火原因和处 理方法 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT

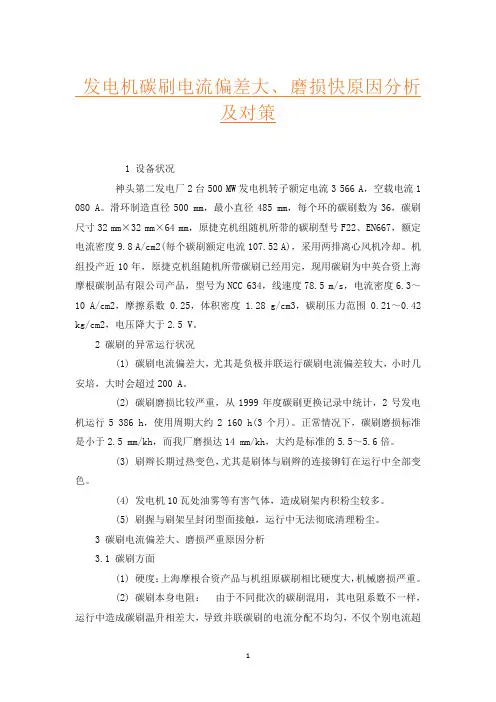

电机碳刷打火原因和处理方法电动机碳刷故障排除： 1 电刷研磨不良,接触面积小.应重新磨电刷或使发电机在低负荷下作长时间运行,直到磨好为止。 2 电刷和引线,引线和接线端子间的连接松动,接触电阻大,造成负荷分配不均匀.应检查电刷与铜辫的接触及引线回路中各螺丝是否上紧,接触是否良好。 3 电刷牌号不符合规定,或部分换用了不同牌号的电刷.因检查电刷牌号,更换成制造厂指定的或经试验合适的电刷. 4 电刷压力不均匀,或不符合要求.用弹簧称检查电刷压力,进行调整(电刷的压力应按制造厂的规定,一般为~,特别注意使各电刷压力均匀。 5 电刷磨短.电刷磨短至规定值时,必须更换。 6 滑环和电刷表面不洁,随不洁的程度,可能在个别电刷上,也可能在全部电刷上发生火花.用白布浸少许酒精擦试滑环,用干净白布擦电刷表面,在研磨工具上,覆以细玻璃砂纸研磨滑环。 7 电刷在刷框中摆动或动作滞涩,火花随负荷而增加.应检查电刷在刷框内的情况,能否上下自由活动,更换摇摆和滞涩的电刷.电刷在刷框内应有~的间隙。 8 滑环研磨不均匀,电刷松弛或机组振动等原因造成电刷振动,火花依振动的大小而不同.应查明振动的原因并消除。 9 滑环不圆,表面不平,严重磨损或撞动，应进行车磨。 滑环电刷维护的注意事项: 在运行中的发电机滑环电刷上工作时,工作人员应穿绝缘鞋或铺胶皮垫,使用绝缘良好的工具并应采取防止短路及接地的措施.当励磁系统有一点接地时,更应注意.禁止同时用两
手接触发电机励磁回路和接地部分或两个不同极的带电部分.工作时应穿工作服,禁止穿短袖衣服或把衣袖卷起来，衣袖要小,并在手脘处扣住.女工还应将长发或辫子卷在帽子内。 1、检查碳刷是否接触良好，在刷握内能自由活动。 2、调整压力使其均匀，各碳刷压力差别不应超过10%。 3、更换烧伤严重的碳刷。 4、检查碳刷与铜辫的接触及励磁回路中各部螺丝是否松动。 5、若火花很大出现环火，滑环碳刷有碎块落下，则应请示停机。 6、适当降低无功出力。 1. 正常运行中，发电机转子碳刷应每隔一个小时检查一次，当出现有碳刷冒火及机组高负荷运行时，应适当增加巡视次数，巡视时间间隔缩短为半个小时一次。 2. 检查方法：建议进行熄灯检查，从正面、侧面、上面和下面等各个方向进行观察。检查各碳刷有无冒火，并用红外线测温仪检查各碳刷及刷辫连接线等处温度正常，检查各碳刷的电流分配是否均匀，有无过热烧红等现象，否则应采取措施及时处理。 3. 发现发电机碳刷冒火、卡涩、发热以及磨短等异常情况时，应及时进行调整和更换。 4. 进行碳刷调整前，应尽量降低发电机无功，减少励磁电流，必要时可转移部分负荷，以减少碳刷冒火。 5. 进行碳刷调整时，应有专人监护，工作人员应穿绝缘鞋，戴绝缘手套，站在绝缘垫上，工作服袖口应扣好，注意防止转动机械及异物飞出伤人，同时应特别注意防止励磁回路发生短路和接地，工器具不能相互传递。
电机型号参数大全 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
电机型号参数大全，再也不怕看不懂型号了电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。下面为大家介绍电动机型号含义等信息。 一、电动机型号组成及含义 ? 由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。 1、类型代号是表征电机的各种类型而采用的汉语拼音字母。 比如：异步电动机?Y?同步电动机?T 同步发电机?TF?直流电动机?Z 直流发电机?ZF 2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。 比如：隔爆型用B表示?YB轴流通风机上用?YT 电磁制动式?YEJ ?变频调速式?YVP 变极多速式?YD?起重机用?YZD等。 3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。 比如：Y2?YB2 4、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。 如：Y2--?160?M1?–?8 Y：机型，表示异步电动机; 2：设计序号，“2”表示第一次基础上改进设计的产品; 160：中心高，是轴中心到机座平面高度; M1：机座长度规格，M是中型，其中脚注“2”是M型铁心的第二种规格，而“2”型比“1”型铁心长。 8：极数，“8”是指8极电动机。 如：Y?630—10?/1180 Y表示异步电动机;
630表示功率630KW; 10极、定子铁心外径1180MM。 二、规格代号主要用中心高、机座长度、铁心长度、极数来表示 ? ? 1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高 H在45mm~71mm的属于微型电动机; H在80mm~315mm的属于小型电动机; H在355mm~630mm的属于中型电动机; H在630mm以上属于大型电动机。 2、机座长度用国际通用字母表示：S——短机座 M——中机座 L——长机座 3、铁心长度用阿拉伯数字1、2、3、 4、、、由长至短分别表示。 4、极数分2极、4极、6极、8极等。 三、特殊环境代号有如下规定： 特殊环境代号 “高”原用G 船(“海”)用H 户“外”用W 化工防“腐”用F 热带用T 湿热带用TH 干热带用TA 四、补充代号仅适用于有补充要求的电机 ? 举例说明：产品型号为YB2-132S-4?H的电动机各代号的含义为： Y:?产品类型代号，表示异步电动机; B:?产品特点代号，表示隔爆型; 2:?产品设计序号，表示第二次设计; 132：电机中心高，表示轴心到地面的距离为132毫米;
碳刷的选用 碳刷也有书上叫作电刷， 碳刷是用于换向器或滑环上， 作为导入导出电流的滑动接触体。 所以就要有良好导电、导热以及润滑性能， 并且具有一定的机械强度和换向性火花的本能。 几乎所有的直流电机以及换向式电机都使用电刷， 它是电机的重要组成部件。 广泛适用于各种交直流发电机、同步电动机、电瓶直流电动机、吊车电机集电环、各型电焊机等等。 随着科学技术的发展， 电机的种类和使用的工况条件越来越多样化， 因而需要有各种不同品级的电刷来满足这些要求， 故电刷的种类也随着电机工业的发展而越来越多。 人们为了使用和管理上的方便， 对众多的电刷进行了分类。 目前国内外流行的主要分类方法有： 1，按材质的软硬可分为软质电刷，中硬质电刷和硬质电刷。 2，按电刷的使用对象可分为汽轮发电机用电刷，轧钢电机用电刷，牵引电机用电刷，汽车拖拉机用电刷，电动工具用电刷，飞机电机用电等。 3，按电刷的颜色分为黑色电刷(用纯碳石墨材料制成)和有色电刷(用铜等金属材料和石墨制成) 。 下面说一下电刷的选用： 1、从直观来看，电刷应当倒角得体、规格适当、结构规范、导线的截面和长度符合要求，没有松动、脱落、破损、掉边、掉角、卡箍等现象。 2、从使用来看，电刷使用性能良好的标志主要有以下几种情况： （1）使用寿命长并且不磨损换向器或集电环，不使换向器出现划痕、不平、烧蚀、拉丝等。（2）具有良好的换向和集流性能，使火花抑制在允许的范围内，并且能量损耗小。 （3）电刷运行时，不过热，噪音小，不破损，刷辫不变色，不烧蚀。 （4）运行过程中，能够在换向器或集电环表面较快地形成一层均匀、适度和稳定的氧化薄膜。 3、通过仪器对电刷进行检测。从技术层面看，电刷应当符合国家部颁标准。通过仪器可对电刷按照《电刷技术性能表》所要求的性能进行检测。如电刷的电阻率、洛氏硬度、体积密度、电流密度、接触电压降、摩擦系数、50小时磨损、允许圆周速度、单位压力，甚至金属含量的大小等等。现在我唯一弄不清的就是这儿。不知这些参数都是怎么测得的。有会的专家给指点一下。并且这些参数是否为一般电机的测量数据，而对于电动工具电机电刷来说，又是怎么测呢？ 4、在同一电机上，应选择使用同一型号、同一制造厂的电刷。由于不同制造厂生产的电刷性能差别很大，甚至同一制造厂在不同时间生产的电刷性能也有所差别。因而，针对同一电机来说，应尽量选择同一型号同一制造厂，最好是同一时间生产的电刷，以防止由于电刷性
碳刷型号 我国电刷有以下几类： 1、天然石墨电刷：S3、S4、S5、S6B、S6M、S7、S26、S201、251、S253、S255、S270等； 2、电化石墨电刷：D104、D172、D172N/M、D202、D21 3、D21 4、D21 5、D252、D280、D308、D308L、D309、D374、D374B、D374D、D374N、D374F、D374S、D374L、D37 6、D376N、D376Y、D464F、D479等； 3、金属石墨电刷：J101、J102、J103、J105、J113、J151、J16 4、J201、J203、J204、J20 5、J20 6、J213、J220、J252、J260、J265等。 注： 1、S代表天然石墨电刷，S后的数字为顺序号； 2、D代表电化石墨电刷，D后的第一位数字表示：1- 代表石墨基（即原材料以石墨为基础）；2- 代表焦炭基（即原材料以焦炭为基础）；3- 代表炭黑基（即原材料以炭黑为基础）；4- 代表木炭基（即原材料以木炭为基础）；其余数字为顺序号。 3、J代表金属石墨电刷，J后第一位数字表示：1- 代表无粘结剂电刷；2- 代表有粘结剂电刷。其余数字为顺序号。 4、字尾M、NM、L、N、F、S、Y分别表示刷体浸渍的不同有机物。 （有关碳刷的更多问题加入到我QQ群34248429分享） 参考资料：QQ群34248429 电刷 电刷的材料大多由石墨制成，为了增加导电性，还有用含铜石墨制成，石墨有良好的导电性，质地软而且耐磨。 电刷可以用于直流电机或交流换向器电机，比如通用电动工具上，象手电钻和角磨机上，皆用到它。他是用来和换向器配合来实现电机电流换向的， 电刷是电机（除鼠笼式电动机外）传导电流的滑动接触体。在直流电机中，它还担负着对电枢绕组中感应的交变电动势，进行换向（整流）的任务。实践证明：电机运行的可靠性，在很大程度上决定于电刷的性能。 根据电刷的生产方法，分为两类。一类是有色电刷，即金属石墨电刷。一类是黑色电刷。有色电刷中，含有色金属，主要是铜粉、银粉、其次是铅粉、锡粉、氧化铅粉等，余量为鳞片石墨粉。各种金属粉末含量多少随电刷的技术要求而定。当金属含量达到!"#以上时，可不加粘结剂，将粉末混匀后直接压制成型。否则要加入粘结剂（煤沥青、煤焦油或树脂等）。黑色电刷选用石油焦、沥青焦、炭黑、木炭以及天然石墨粉等，加入部分粘结剂（如煤沥青、煤焦油和人造树脂等）制造的。采用树脂粘结剂经固化制造的电刷为高电阻电刷，而焙烧后的产品称炭刷和石墨刷（以天然石墨为主要原料）经石墨化后的产品称电化石墨刷
常见的电机和型号说明 电机型号： 1、Y、Y2 、YPT、YB、系列小电机；机座号：Y80-355、380V IP44 2、YZ、YZR系列起重及冶金用电机；机座号：132-355、IP44、IP54 380V 3、JS、JR、JR2等、机座号：11#-15# 380V、6KV 、10KV电机 4、Y、YR YKK、YRKK、机座号355-800、380V、60KV 10KV等各型大中型高低电机。 5、Z2、Z3、Z4、ZZJ、ZZY、ZYZ、及派生系列直流电机 6、SF、SFW、TF、ZYS等发电机。 。 Y系列全程为全封闭自扇冷式三相鼠笼型异步电动机。使用非常普遍 YS系列三相异步电动机功率较小，适用于小型机床、泵、压缩机的驱动，接线盒均在电动机顶部。 YSF、YT系列区别不大，都是风机专用三相异步电动机，是根据风机行业的配套要求，电动机在结构上采取了一系列的降噪、减振措施。该系列电机具有高效节能、噪声低，启动性能好，运行可靠，使用安装方便等特点。适用于风机安装和使用，是风机的理想配套产品。YD为多速三相异步电动机，一般有4/2极8/6极8/4/2极6/4极12/6极8/6/4极8/4极6/4/2极12/8/6/4极 YL系列为双值电容单相异步电动机，也就是有两个电容 YC系列为单相电容起动异步电动机 YY系列为单相电容运转异步电动 电机型号里的Y、YS、YSF、YT、YD、YL、YC分别是什么意思? SG系列为高防护等级三相异步电动机，可与Y系列互换，但性能均有所加强（如电磁方案的调整优化，部分规格采用冷轧硅钢片等），使该系列电机的振动和噪音（特别是负载噪音）明显低于Y系列电机。实验证明该系列电机的噪音达到I级标准，电机的振动值比Y系列标准低1个优先级。轴伸端轴承增加了注油装置，不需拆卸电机就可对轴承进行换油，维护简单。 YCT系列为电磁调速电动机，是改变励磁电流大小的方法来调节输出轴力矩和转速的一种调速电机。它可应用于恒转矩负载的速度调节和张力控制的场合，更适合于鼓风机和泵类负载的场合。对于起动力矩高、惯性大的负载有缓冲起动的作用，同时有防止过载等保护作用。YP2系列为变频调速三相异步电动机，是以变频器为供电电源的变频调速三相异步电动机。通过改变电源频率实现平滑地调节电动机的转速，达到节能和控制自动化的目的。YP2系列电动机效率高，调速范围广，精度高，运行稳定，操作和维修方便，其安装尺寸符合国际电工委员会(IEC)标准，分为自扇冷却和外置风扇冷却两种。 CXT系列为稀土永磁三相同步电动机，采用新型稀土永磁材料及其它优质材料制造，在转子结构设计和电磁参数选定方面有较大创新，使电机具有超高效率、功率因数的同时（功率因数达到95%以上），因而具有较高的起动性能、较高的牵入同步转矩和较大的过载能力，并且电机效率曲线比较平直，低负荷时也具有很高的效率，能够广泛应用于石油、化工、冶金、矿山、纺织等长期负荷运行的设备。 YLZC系列为冷却塔专用电机，电机外壳防护等级为IP45（或IP55），该系列电机在结构上采取—系列的降噪、减振、防水、防潮措施，具有噪音低、效率高、防水、防潮等有点。 YZS系列为注塑机专用电机，它除具有Y系列电机基本特性外，还具有过载能力强，噪声
