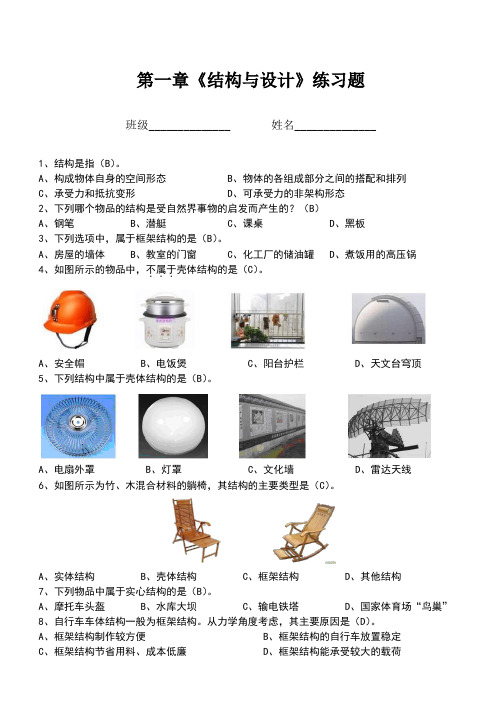

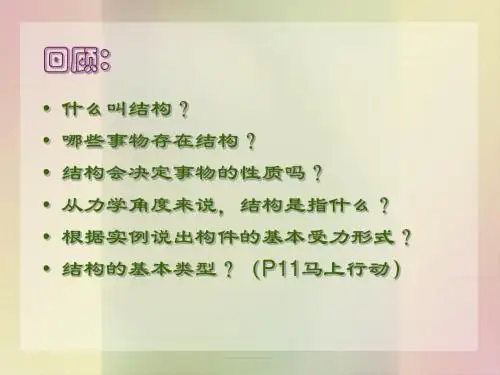

第一章结构与设计
一、选择题：（每小题只有一个正确的）
1、日常生活中，使用螺丝刀时，螺丝刀需要承受什么力（）
A、拉力；
B、压力；
C、弯曲力；
D、扭曲力。
2、下列结构是受自然界事物结构启发而产生的（）
A、口杯；
B、衣服；
C、飞机；
D、手表。
3. 4.我们常用的A形梯不直接采用铝合金片，而用长方形截面的铝合金构件，这说明什么影响了梯子的结构强度（）
4.在自行车家族中有性能各异的不同车型。如装有辅助小轮的童车、双梁载重车、弯梁女式车、双坐双脚蹬的双人车等，这些特殊功能的实现，是因为设计者改变了（）。
A. 车的自重
B.车的材料
C.车的结构
D.车的大小
6.范仲淹的“先天下之忧而忧，后天下之乐而乐”使岳阳楼闻名天下。它是一座三层的纯木结构建筑，斗拱、飞檐的结构复杂，工艺精美，令人惊叹。斗拱使屋面凹曲，飞檐使沉重的建筑增添了轻快欲飞的美感，体现了高贵华美的风韵，丰富了中国古代建筑文化。可以从那两个角度来欣赏评价经典结构（）
（①技术②工艺③民俗④文化）
A. ①②B．③④C．①④D．②③
5、分析下列物体的结构类型，判断哪个不属于壳体结构。（）
A、摩托车头盔
B、圆形陶瓷饰品
C、贝类
D、金字塔
6、下列哪种物体利用了重心位置低来保持稳定（）。
A、三脚架
B、A字形梯
C、不倒翁
D、大坝
7、单脚支撑的自行车的稳定性是利用了（）。
A、重心位置
B、支撑面积的大小
C、结构的形状
D、综合利用以上各因素
8、走钢丝的人手上拿着一条长棒的目的是（）
A、美观
B、重心低
C、保护
D、支撑
9、钻石有令人难以置信的强度，就是因为它的分子结构为四面体，每个面都是三角形，这说明了结构的强度与下面那个因素有关。（）
A、重点位置
B、结构的材料
C、结构的形状
D、综合利用以上各因素
10、一般情况下，不锈钢杯比纸杯的强度大，这说明了结构的强度与下面那个因素有关。（）
A、重点位置
B、结构的材料
C、结构的形状
D、综合利用以上各因素
11、在日常生活中，你所见到的以下哪一个结构是不属于利用不稳定的结构实现某些功能的。（）
A、游乐设施的跷跷板功能结构；
B、房间门口的活页功能结构；
C、学校运动场的篮球架结构；
D、圆珠笔的笔嘴结构。
12、李敏要使客厅的茶几更具有欣赏价值，那么她应该侧重改变茶几的（）。
A.功能
B.造型
C.安全
D.强度
13、在举办运动会的时候，运动员在单杠上做大回环姿势时，会使杠体产生（）变形。A拉伸B弯曲C压缩D断裂
14、分析下列物体的结构类型，判断哪一个属于实体结构。（）
A、电灯泡；
B、乒乓球；
C、橡皮檫；
D、篮球架。
15.在日常生活中重心的位置是决定结构稳定性的一个重要因素，以下哪一种结构不是利用降低重心高度来实现其稳定状态的（）
A、电风扇的底座
B、儿童陀螺玩具
C、自行车的支撑架
D、不倒翁玩具
16、某厂生产一种抗拉能力为2000N的钢丝，生产出一部分样品要进行技术测试，下面方法最合理的是（）
A、用2000N拉力作用在钢丝上，看钢丝是否被拉断
B、用2500N拉力作用在钢丝上，看钢丝是否被拉断
C、用钢丝剪测试是否容易被剪断
D、看弯曲后看是否容易恢复形变
17、钢筋混凝土梁中比无钢筋的水泥梁的（）强度更强
A、抗弯
B、抗压
C、抗拉
D、抗剪
18．以下哪种结构是受自然界对结构设计形状的启发而产生的？（）
A、电灯泡
B、乒乓球
C、飞机的机翼
D、篮球架
9．某同学用木条、乳胶等做了一个长方形的奖状框用来放置他获得的荣誉奖状（如图），发现这个结构容易变形，便提出了如下四种改进方案（选项）。你认为不合适的方案是（）
20．材质相同，截面粗细不同的两个杆件，在相同的拉力作用下，遭受破坏的程度不一样，细截面的杆件先被破坏，原因是（）
A．截面越大，杆件的内力越大
B．截面越小，杆件的内力越小
C．截面越大，杆件单位面积承受的应力越大
D．截面越小，杆件单位面积承受的应力越大
22、壳体结构通常是指层状的结构，它的受力特点是
A、支撑空间而不充满空间
B、外力分布在整个体积中
C、外力作用在结构的表面上
D、外力作用在局部
23、斗拱是中国木构架建筑特有的结构构件，由方形的斗、升和矩形的拱、斜组成，它的作用是
A、有利于建筑排水
B、屋顶的载荷经它传递到柱子
C、有利于建筑采光
D、只起到建筑装饰作用
二、判断题：
1、框架结构通过条状物的连接来承受荷载，一般只承受拉力。（）
2、从强度角度看，外力越大，构件内力随之越大，构件被破坏的危险就越大，所以外力的大小就决定了一个构件被破坏的危险程度。（N ）
3、物体的结构强度越大它的稳定性越大。（）
4、结构强度与形状、材料和连接方法有关。（）
5、物体的结构强度越大它的稳定性越大。（）
6、照相机的三角架稳定是因为与地面接触面积大( )
7、结构的形状不同，其稳定性也不同。（）
8、任何结构都是利用它的稳定性。（）
三、简答题：
1、技术设计必须考虑多方面的因素，其中重要的因素之一是解决好技术产品与人的关系问题。许多矿泉水瓶上设计制作有若干凸起的横向纹路，就是这样的考虑。请说明矿泉水瓶壁上横向纹路的作用。
四、计算题
1、一个半径为r的皮球，皮球内部的气体压强为P内（P内大于大气压P），求皮球表面受的应力是多少？内力又是多少？（忽略皮球自身的重力）
2、有一个筷子，这个筷子的容许应力为50N/CM2，此处截面积为4CM2，如果外界给它一个外力，使它产生180N的内力，筷子会不会断，为什么？（15分）
3．高一（1）班的同学在教室里布置了一些花草，他们把直杆AB的一端固定在墙上将吊兰挂起来，如右图所示。
（1
说出AB杆的主要受力形式。（1分）
（2）简述这个结构存在的缺陷。（2分）
（3）在不改变杆的固定点A和悬挂点B的前提下，简述你对
这个结构提出的改进方法？并在原图上标注改进方案。（3分）
建筑工程 设计说明 一、建筑层数：三层结构形式：框架结构 建设总高度：12.45m 安全等级：二级 室内外高差：450mm 屋面防水等级：二级 耐火等级：二级设计抗震烈度：8度 二、1.尺寸单位：图中尺寸单位除注明者外，柱高以米计，其他均以毫米计。 2.室内±0.0001高出室外0.45m,±0.000相应的绝对标高放线时由甲方与施工单位现场确定。 3.墙体材料：250厚混凝土砌块。 4.地面排水：a.各有水房间找1%坡，坡向地漏。 b.入口处平台向室外找坡1%，找坡后完成面高处低于室内完成面20mm。 5.门窗：a.外门窗坐樘中。 b.内门坐樘开启方向为平开。 c.所有开启扇处均加以设纱扇、纱窗。 6.油漆维护：所有外露铁件均刷银粉漆，做法图集。 7.构造柱做法详见图16。 8.防潮层做法：在墙体0.060处铺设20厚1∶2水泥砂浆加5%防水粉。 三、建筑构造用料做法： 1.地面：地16＃陶瓷地砖地面用于卫生间外地面见详细做法 地26＃陶瓷地砖卫生间地面用于卫生间见详细做法 2.楼面：楼16＃陶瓷地砖楼面用于除卫生间外楼面 楼26＃陶瓷地砖卫生间楼面用于卫生间 楼36＃PVC塑胶卷材楼面（做详见说明）用于净化区部分楼面 3.踢脚：踢脚16＃.面砖踢脚用于除卫生间外楼地面部分 4.墙裙：裙16＃釉面砖墙裙用于卫生间部分 5.室内墙面：内墙16＃水泥砂浆墙面用于除踢脚墙裙以外部分 6.天棚：顶16＃.彩钢板吊顶吊顶采用50厚彩钢复合析，内填不燃材料 顶26＃.水泥砂浆顶棚要求耐火等级不低于1.0小时，用于净化区，吊顶高2.2m。 7.外墙面：外墙16＃涂料外墙面见立面图 涂料16＃乳胶漆 8.屋面：屋16＃.高聚改性沥青卷材防水层面 9.台阶：台16＃.地砖面层台阶
第一章：设计资料 某单跨单层厂房，跨度L＝24m，长度54m，柱距6m，厂房内无吊车、无振动设备，屋架铰接于混凝土柱上，屋面采用1.5*6.0m太空轻质大型屋面板。钢材采用Q235－BF，焊条采用E43型，手工焊。柱网布置如图2.1所示，杆件容许长度比：屋架压杆【λ】＝150 屋架拉杆【λ】＝350。 第二章：结构形式与布置 2.1 柱网布置 图2.1 柱网布置图 2.2屋架形式及几何尺寸 由于采用大型屋面板和油毡防水屋面，故选用平坡梯形钢屋架，未考虑起拱时的上弦坡度i＝1/10。屋架跨度l＝24m，每端支座缩进0.15m，计算跨度l0＝l－2*0.15m＝23.7m；端部高度取H0＝2m，中部高度H ＝3.2m；起拱按f＝l0/500，取50mm，起拱后的上弦坡度为1/9.6。 配合大型屋面板尺寸（1.5*6m），采用钢屋架间距B＝6m，上弦节间尺寸1.5m。选用屋架的杆件布置和尺寸如施工图所示。
图2.2 屋架的杆件尺寸 2.3支撑布置 由于房屋较短，仅在房屋两端5.5m开间内布置上、下弦横向水平支撑以及两端和中央垂直支撑，不设纵向水平支撑。中间各屋架用系杆联系，上下弦各在两端和中央设3道系杆，其中上弦屋脊处与下弦支座共三道为刚性系杆。所有屋架采用统一规格，但因支撑孔和支撑连接板的不同分为三个编号：中部6榀为WJ1a ,设6道系杆的连接板，端部第2榀为WJ1b，需另加横向水平支撑的的连接螺栓孔和支撑横杆连接板；端部榀（共两榀）为WJ1c。 图2.3 上弦平面
12 1 2 1---1 2---2 图2.3下弦平面与剖面 第三章：荷载计算及杆件内力计算 3.1屋架荷载计算 表3.1 屋架荷载计算表 3.2屋架杆件内力系数 屋架上弦左半跨单位节点荷载作用下的杆件内力系数经计算如图所示。屋架上弦左半跨单位节点荷载、右半跨单位节点荷载、全跨单位节点荷载作用下的屋架左半跨杆件的内力
贵州大学高等教育自学考试实践考试 钢结构课程设计 课程代码：02443 题目：单层工业厂房屋盖结构——梯形钢屋架设计 年级：2 0 1 3 级 专业：建筑工程 层次：本科 姓名：张伟 准考证号：21001181132 衔接院校：贵州大学 指导老师：张筱芸 完成日期： 2015. 4. 24
附件：设计资料 1、设计题目：《单层工业厂房屋盖结构——梯形钢屋架设计》 2、设计任务及参数： 第五组： 某地一机械加工车间，长84m，跨度24m，柱距6m，车间内设有两台40/10T中级工作制桥式吊车，轨顶标高18.5m，柱顶标高27m，地震设计烈度7度。采用梯形钢屋架，封闭结合，1.5×6m预应力钢筋混凝土大型屋面板（1.4KN/m2），上铺100mm厚泡沫混凝土保温层（容重为1KN/m3），三毡四油（上铺绿豆砂）防水层（0.4KN/m2），找平层2cm厚（0.3KN/m2），卷材屋面，屋面坡度i=1/10，屋架简支于钢筋混凝土柱上，混凝土强度等级C20，上柱截面400×400mm。钢材选用Q235B，焊条采用E43型。屋面活荷载标准值0.7KN/m2，积灰荷载标准值0.6KN/m2， 3、设计任务分解 学生按照下表分派的条件，完成梯形钢屋架设计的全部相关计算和验算及构造设计内容。 表-3 4、设计成果要求 在教师指导下，能根据设计任务书的要求，搜集有关资料，熟悉并应用有关规范、标准和图集，独立完成课程设计任务书（指导书）规定的全部内容。 1）需提交完整的设计计算书和梯形钢屋架施工图。 2）梯形钢屋架设计要求：经济合理，技术先进，施工方便。 3）设计计算书要求：计算依据充分、文理通顺、计算结果正确、书写工整、数字准确、图文并茂，统一用A4纸书写（打印）。 A、按步骤设计计算，各设计计算步骤应表达清楚，写出计算表达式及必要的计算过程，对数据的选取应写明判断依据。 B、计算过程中，必须配以相应的计算简图。 C、对计算结果进行复核后，为保证施工质量且方便施工，应按规范要求对计算结果进行调整并写明依据。 4）梯形钢屋架施工图共两张，图纸绘制的要求：布图合理，版面整齐，图线清晰，标注规范，符合规范/图集要求。
砼框架结构设计手算步骤 一．确定结构方案与结构布置 1．结构选型是否选用框架结构应先进行比较。根据何广乾的模糊评判法，砼结构8~18层首选框剪结构，住宅、旅馆则首选剪力墙。对于不需要电梯的多层采用框架较多。 2．平面布置注意L,l,l’,B的关系。 3．竖向布置注意高宽比、最大高度（分A、B两大类，B类计算和构造有更严格的要求），力求规则，侧向刚度沿竖向均匀变化。 4．三缝的设置按规范要求设置，尽量做到免缝或三缝合一。 5．基础选型对于高层不宜选用独立基础。但根据国勤兄的经验，对于小高层当地基承载力标准值300kpa 以上时可以考虑用独基。 6．楼屋盖选型 高层最好选用现浇楼盖 1）梁板式最多的一种形式。有时门厅，会议厅可布置成井式楼盖，其平面长宽比不宜大于1.5，井式梁间距为2.5~3.3m，且周边梁的刚度强度应加强。采用扁梁高度宜为1/15~1/18跨度，宽度不超过柱宽50，最好不超过柱宽。 2）密肋梁方形柱网或接近方形，跨度大且梁高受限时常采用。肋梁间距1~1.5m，肋高为跨度的1/30~1/20，肋宽150~200mm。 3）无梁楼盖地震区不宜单独使用，如使用应注意可靠的抗震措施，如增加剪力墙或支撑。 4）无粘结预应力现浇楼板一般跨度大于6m，板厚减薄降低层高，在高层中应用有一定技术经济优势。在地震区应注意防止钢筋端头锚固失效。 5）其他 二．初步确定梁柱截面尺寸及材料强度等级 1．柱截面初定分抗震和非抗震两种情况。对于非抗震，按照轴心受压初定截面。对于抗震，Ac=N/(a*fc) N=B*F*Ge*n B=1.3（边柱），1.2（等跨中柱），1.25（不等跨中柱）Ge=12~15kN/m2 a为轴压比fc为砼抗压强度设计值F为每层从属面积n为层数。框架柱上下截面高度不同时，每次缩小100~150为宜。为方便尺寸标注修改，边柱一般以墙中心线为轴线收缩，中柱两边收缩。柱截面与标号的变化宜错开。 2．梁截面初定梁高为跨度的1/8~1/14，梁宽通常为1/2~1/3梁高。其余见前述。对于宽扁梁首先应注意满足挠度要求，否则存在梁板协调变形的复杂内力分析问题。梁净跨与截面高度之比不宜小于4。框架梁宽不宜小于1/2柱宽，且不小于250mm。框架梁的截面中心线宜与柱中心线重合，当必须偏置时，同一平面内的梁柱中心线间的偏心距不宜大于柱截面在该方向的1/4。 3．砼强度等级一级现浇不低于C30，其余不低于C20。 三．重力荷载计算 1．屋面及楼面永久荷载标准值分别计算各层 2．屋面及楼面可变荷载标准值 3．梁柱墙门窗重力计算 4．重力荷载代表值=自重标准值+可变荷载组合值+上下各半层墙柱等重量 可变荷载组合值系数：雪、屋面积灰为0.5，屋面活荷载不计，按实际考虑的各楼面活荷载为1。将各层代表值集中于各层楼面处。 四．框架侧移刚度计算 计算梁柱线刚度，计算各层D值，判断是否规则框架。分别计算框架纵横两个方向。 五．计算自振周期 T1=（0.6或0.7）X1.7Xsqrt(Ut) Ut___假想把集中在各层楼面处的重力荷载代表值作为水平荷载而算得的结构顶点位移。0.6或0.7为考虑填充墙的折减系数。对于带屋面局部突出的房屋，Ut应取主体结构顶点位移，而不是突出层位移。此时将
钢结构课程设计任务书 一、题目 某厂房总长度90m，跨度为18m，屋盖体系为无檩屋盖。纵向柱距6m。 1.结构形式：钢筋混凝土柱，梯形钢屋架。柱的混凝土强度等级为C30，屋 面坡度i=L/10；L为屋架跨度。地区计算温度高于-200C，无侵蚀性介质，屋架下弦标高为18m。 2.屋架形式及荷载：屋架形式、几何尺寸及内力系数（节点荷载P=1.0作用 下杆件的内力）如附图所示。屋架采用的钢材、焊条为：Q345钢，焊条为E50型。 3.屋盖结构及荷载 （1）无檩体系：采用1.5×6.0m预应力混凝土屋板（考虑屋面板起系杆作用）荷载：①屋架及支撑自重：按经验公式q=0.12+0.011L，L为屋架 跨度，以m为单位，q为屋架及支撑自重，以kN/m2为单 位； ②屋面活荷载：施工活荷载标准值为0.7kN/m2，雪荷载的 =0.35kN/m2，施工活荷载与雪荷 基本雪压标准值为S 载不同时考虑，而是取两者的较大值；积灰荷载为 0.7kN/m2 ③屋面各构造层的荷载标准值： 三毡四油（上铺绿豆砂）防水层 0.45kN/m2 水泥砂浆找平层 0.7kN/m2 保温层 0.4 kN/m2(按附表取) 预应力混凝土屋面板 1.45kN/m2 附图
(a) 18米跨屋架 (b)18米跨屋架全跨单位荷载几何尺寸作用下各杆件的内力值 (c) 18米跨屋架半跨单位荷载作用下各杆件的内力值 二、设计内容 1.屋架形式、尺寸、材料选择及支撑布置 根据车间长度、屋架跨度和荷载情况，设置上、下弦横向水平支撑、垂直
支撑和系杆，见下图。因连接孔和连接零件上有区别，图中给出W1、W2和W3 三种编号 （a）上弦横向水平支撑布置图 （b）屋架、下弦水平支撑布置图 1-1、2-2剖面图 2.荷载计算 三毡四油防水层0.45 kN/m2 水泥砂浆找平层0.7kN/m2 保温层0.4kN/m2 预应力混凝土屋面板 1.45kN/m2 屋架及支撑自重0.12+0.011L=0.318kN/m2 恒荷载总和 3.318kN/m2 活荷载0.7kN/m2 积灰荷载0.7kN/m2 可变荷载总和 1.4kN/m2 屋面坡度不大，对荷载影响小，未予以考虑。风荷载对屋面为吸力，重
一、简答题 1..试述高层建筑结构的受力特点。 2. .框架结构抗震延性设计的原则是什么？ 3..剪力墙按受力特性的不同分为哪几类？各类的受力特点是什么？ 4.对于剪力墙结构，平面及竖向结构布置有哪些基本要求？ 5.在什么情况下，框架——剪力墙结构的计算简图应采用刚接体系? 二、选择题 1、计算框架结构梁截面惯性矩I时考虑楼板影响，对现浇楼盖，中框架取I= （）。 A．2 I B．05.1I C．02.1I D．0I 2、整体小开口剪力墙计算宜选用（）分析方法。 A. 连续化方法 B. 材料力学分析法 C. 壁式框架方法 D. 有限元法 3、在下列地点建造相同高度的高层建筑，什么地点所受的风力最大？（） A. 建在大城市郊区 B. 建在小城镇 C. 建在有密集建筑群的大城市市区 D. 建在海岸
4、对现浇框架支座处弯矩可以进行调幅，以下不正确的论述是（ ） A.负弯矩调幅系数为0.8—0.9 B.只需对竖向荷载作用下的弯矩进行调幅 C.调幅必须在荷载效应组合之前完成 D.对水平和竖向荷载效应均需要调幅 5、关于框架结构的变形，哪个结论是正确的（ ） A. 框架结构的整体变形主要呈现为弯曲型 B. 框架结构的层间变形一般为下大上下 C. 框架结构的层间变形一般为下小上大 D.框架结构的层间位移仅与柱的线刚度有关，而与梁的线刚度无关 6、在有地震作用组合设计表达式RE E E R S γ≤中，承载力抗震调整系数RE γ满足 （ ） A. 大于1 B. 小于1 C. 不一定 D. 1 7、剪力墙中，墙肢刚度不变时，如果增加连梁刚度，整体系数α将（ ） A 、增加 B 、减小 C 、不减 D 、不增 8、结构在水平静荷载的作用下其内力计算方法为（ ） A 、底部剪力法 B 、力矩分配法 C 、反弯点法 D 、时程分析法 9 ） A. 框架结构体系 B. 剪力墙结构体系 C. 筒体结构 D. 框架剪力墙结构
钢结构 课程设计计算书 题目：梯形钢屋架 ——某工业厂房 专业：土木工程 班级：土木12-1班 姓名：赵侃 学号：2012102080 指导教师：焦晋峰 太原理工大学现代科技学院 2015年6月
梯形钢屋架计算书 一．设计资料（题号29） （1）某工业厂房（上海市）：梯形钢屋架跨度为21m ，长度90m ，柱距7.5m ，屋盖拟采用钢结构有檩体系，屋面板采用100mm 厚彩钢复合板（外侧基板厚度0.5mm ，内侧基板厚度0.4mm ，夹芯材料选用玻璃丝棉，屋面板自重标准值按0.25 kN/m 2计算），檩条采用冷弯薄壁C 型钢。屋面排水坡度i=1:20,有组织排水。屋架支承在钢筋混凝土柱上，柱顶标高9.0m ，柱截面尺寸为400×400mm 。不考虑灰荷载。屋架、檩条、拉条及支撑自重标准值按0.302/m kN 计算。基本雪压取0.22/m kN ，基本风压取0.552/m kN 。 （2）屋架计算跨度： m m m l 7.2015.02210=?-= （3）跨中及端部高度：采用缓坡梯形屋架，取屋架在21m 轴线处的端部高度 m h 000.2'0=，屋架中间的高度h=20250m 则屋架在20.7m 处，两端的高度为000.20=h 。 二．结构形式与布置 屋架形式及几何尺寸如图所示 根据厂房长度90m 、跨度及荷载情况，设置四道道上、下弦横向水平支撑。因柱网采用封闭结合，厂房两端的横向水平支撑设在第一柱间，该水平支撑的规格和中间柱间支撑的规格有所不同。在所有柱间的上弦平面设置了刚性与柔性系杆，以保证安装时上弦杆的稳定，在柱间下弦平面的跨中及端部设置了柔性系杆，
中南大学土木工程学院土木工程专业（本科） 《钢结构基本原理》课程设计任务书 题目：钢框架主次梁设计 姓名： 班级： 学号：
一、设计规范及参考书籍 1、规范 （1）中华人民共和国建设部. 建筑结构制图标准（GB/T50105－2001） （2）中华人民共和国建设部. 房屋建筑制图统一标准（GB/T50001－2001） （3）中华人民共和国建设部. 建筑结构荷载规范（GB5009－2010） （4）中华人民共和国建设部. 钢结构设计规范（GB50017－2003） （5）中华人民共和国建设部. .钢结构工程施工质量验收规范（GB50205-2001） 2、参考书籍 （1）沈祖炎等. 钢结构基本原理，中国建筑工业出版社，2006 （2）毛德培. 钢结构，中国铁道出版社，1999 （3）陈绍藩. 钢结构，中国建筑工业出版社，2003 （4）李星荣等. 钢结构连接节点设计手册（第二版），中国建筑工业出版社，2005 （5）包头钢铁设计研究院 中国钢结构协会房屋建筑钢结构协. 钢结构设计与计算（第二版）， 机械工业出版社，2006 二、设计构件 某多层图书馆二楼书库楼面结构布置图如图，结构采用横向框架承重，楼面活荷载标准值2.02kN mm （单号）、5.02kN mm （双号），其中12班竖向梁跨度取值：学号1~10为8m 、学号11~20为10m ；学号21~为12m ；其中13班水平向梁跨度取值：学号1~10为9m 、学号11~20为11m ；学号21~为13m ；。楼面板为120mm 厚单向实心钢筋混凝土板，荷载传力途径为：楼面板－次梁－主梁－柱－基础。设计中仅考虑竖向荷载和活载作用，框架梁按连续梁计算，次梁按简支梁计算。其中框架柱为焊接H 型钢，截面尺寸为H600×300×12×18，层高3.5m 。 三、设计内容要求 （1）设计次梁截面CL-1（热轧H 型钢）。 （2）设计框架主梁截面KL-1（焊接工字钢）。 （3）设计框架主梁短梁段与框架柱连接节点，要求采用焊缝连接，短梁段长度一般为0.9～ 1.2m 。 （4）设计框架主梁短梁段与梁体工地拼接节点，要求采用高强螺栓连接。 （5）设高计次梁与主梁工地拼接节点，要求采用强螺栓连接。
1.结构设计说明 主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。 2. 各层的结构布置图，包括: （1）现浇板的配筋(板上、下钢筋，板厚尺寸)。 板厚一般取120、140、160、180四种尺寸或120、150、180三种尺寸。尽量用二级钢包括直径φ10（目前供货较少）的二级钢，直径≥12的受力钢筋，除吊钩外，不得采用一级钢。钢筋宜大直径大间距，但间距不大于200，间距尽量用200。(一般跨度小于6.6米的板的裂缝均可满足要求)。跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排φ8@200。板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋，拉通筋均应按受拉搭接钢筋。板配筋相同时，仅标出板号即可。一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。当板的形状不同但配筋相同时也可编为一个板号。应全楼统一编号。当考虑穿电线管时，板厚≥120，不采用薄板加垫层的做法。电的管井电线引出处的板，因电线管过多有可能要加大板厚至180（考虑四层32的钢管叠加）。宜尽量用大跨度板，不在房间内(尤其是住宅)加次梁。说明分布筋为φ6@250，温度影响较大处可为φ8@200。板顶标高不同时，板的上筋应分开或倾斜通过。现浇挑板阳角加辐射状附加筋(包括内墙上的阳角)。现浇挑板阴角的板下宜加斜筋。顶层应建议甲方采用现浇楼板，以利防水，并加强结构的整体性及方便装饰性挑沿的稳定。外露的挑沿、雨罩、挑廊应每隔10～15米设一10mm的缝，钢筋不断。尽量采用现浇板，不采用予制板加整浇层方案。卫生间做法可为70厚+10高差(取消垫层)。8米以下的板均可以采用非预应力板。L、T或十字形建筑平面的阴角处附近的板应现浇并加厚，双向双排配筋，并附加45度的4根16的抗拉筋。现浇板的配筋建议采用PMCAD软件自动生成，一可加快速度，二来尽量减小笔误。自动生成楼板配筋时建议不对钢筋编号，因工程较大时可能编出上百个钢筋号，查找困难，如果要编号，编号不应出房间。配筋计算时，可考虑塑性内力重分布，将板上筋乘以0.8~0.9的折减系数，将板下筋乘以1.1~1.2的放大系数。值得注意的是，按弹性计算的双向板钢筋是板某几处的最大值，按此配筋是偏于保守的，不必再人为放大。支承在外圈框架梁上的板负筋不宜过大，否则将对梁产生过大的附加扭距。一般：板厚>1 50时采用φ10@200；否则用φ8@200。PMCAD生成的板配筋图应注意以下几点：1.单向板是按塑性计算的，而双向板按弹性计算，宜改成一种计算方法。2.当厚板与薄板相接时，薄板支座按固定端考虑是适当的，但厚板就不合适，宜减小厚板支座配筋，增大跨中配筋。3.非矩形板宜减小支座配筋，增大跨中配筋。4.房间边数过多或凹形板应采用有限元程序验算其配筋。PMCAD生成的板配筋图为PM?.T。板一般可按塑性计算，尤其是基础底板和人防结构。但结构自防水、不允许出现裂缝和对防水要求严格的建筑, 如坡、平屋顶、橱厕、配电间等应采用弹性计算。室内轻隔墙下一般不应加粗钢筋，一是轻隔墙有可能移位，二是板整体受力，应整体提高板的配筋。只有垂直单向板长边的不可能移位的隔墙，如厕所与其他房间的隔墙下才可以加粗钢筋。坡屋顶板为偏拉构件，应双向双排配筋
钢结构设计练习题 一、填空题 1、门式刚架轻型房屋屋面坡度宜取（1／20—1／8），在雨水较多的地区取其中的较大值。 2、在设置柱间支撑的开间，应同时设置（屋盖横向支撑），以构成几何不变体系。 3、当端部支撑设在端部第二个开间时，在第一个开间的相应位置应设置（刚性）系杆。 4、冷弯薄壁构件设计时，为了节省钢材，允许板件（受压屈曲），并利用其（屈曲后强度）强度进行设计。 5、当实腹式刚架斜梁的下翼缘受压时，必须在受压翼缘两侧布置（隅撑） 6、螺栓排列应符合构造要求，通常螺栓端距不应小于（2）倍螺栓孔径，两排螺栓之间的最小距离为（3）倍螺栓直径。 7、垂直于屋面坡度放置的檩条，按（双向受弯）构件设计计算。 8、屋架节点板上，腹杆与弦杆以及腹杆与腹杆之间的间隙应不小于（20mm）。 9、拉条的作用是（防止檩条侧向变形和扭转并且提供x轴方向的中间支点）。 10、实腹式檩条可通过檩托与刚架斜梁连接，设置檩托的目的是（为了阻止檩条端部截面的扭转，以增强其整体稳定性）。 11、屋架的中央竖杆常和垂直支撑相连，一般做成十字形截面，这时它的计算长度是（0.9L）。 12、设计吊车梁时，对于构造细部应尽可能选用疲劳强度高的连接型式，例如吊车梁腹板与上翼缘的连接应采用（焊透的K形）焊缝。 13、钢屋架中的杆件一般是由双角钢组成，为使两个角钢组成的杆件起整体作用，应设置（垫板）。 14、屋盖支撑可以分为（上弦横向水平支撑）、（下弦横向水平支撑）、（下弦纵向水平支撑）、（垂直支撑）、（系杆）五类。 15、钢屋架中的杆件一般是由双角钢组成，为使两个角钢组成的杆件起整体作用，应设置（）。
16、屋架上弦杆为压杆，其承载能力由（）控制；下弦杆为拉杆，其截面尺寸由（）确定。 17、梯形钢屋架，除端腹杆以外的一般腹杆，在屋架平面内的计算长度Lox=（）L，在屋架平面外的计算长度Loy=（）L，其中L为杆件的几何长度。 18、吊车梁承受桥式吊车产生的三个方向荷载作用，即（），（）和（）。 19、能承受压力的系杆是（）系杆，只能承受拉力而不能承受压力的系杆是（）系杆。 20、根据吊车梁所受荷载作用，对于吊车额定起重量Q≤30t，跨度l≤6m，工作级别为Al～A5的吊车梁，可采用（）的办法，用来承受吊车的横向水平力。当吊车额定起重量和吊车梁跨度再大时，常在吊车梁的上翼缘平面内设置（）或（），用以承受横向水平荷载。 21、设计吊车梁时，对于构造细部应尽可能选用疲劳强度高的连接型式，例如吊车梁腹板与上翼缘的连接应采用（）焊缝。 22、屋架上弦横向水平支撑之间的距离不宜大于（）。 23、桁架弦杆在桁架平面外的计算长度应取（）之间的距离。 24、普通钢屋架的受压杆件中，两个侧向固定点之间的垫板数不宜少于 （）个。 参考答案： 1、1／20—1／8 2、屋盖横向支撑 3、刚性 4、受压屈曲，屈曲后强度 5、隅撑 6、2， 3 7、双向受弯 8、20mm 9、防止檩条侧向变形和扭转并且提供x轴方向的中间支点 10、为了阻止檩条端部截面的扭转，以增强其整体稳定性
一、设计题目：梯形钢屋架 二、设计资料 （1）某工业厂房（上海市）：梯形钢屋架跨度为21m ，长度90m ，柱距7.5m ，屋盖拟采用钢结构有檩体系，屋面板采用100mm 厚彩钢复合板（外侧基板厚度0.5mm ，内侧基板厚度0.4mm ， 夹芯材料选用玻璃丝棉，屋面板自重标准值按0.20 kN/m 2 计算），檩条采用冷弯薄壁C 型钢。屋面排水坡度i=1:20,有组织排水。屋架支承在钢筋混凝土柱上，柱顶标高9.0m ，柱截面尺寸为400×400mm 。不考虑灰荷载。屋架、檩条、拉条及支撑自重标准值按0.402/m kN 计算。基本雪压取0.42/m kN ，基本风压取0.452/m kN 。 （2）屋架计算跨度： m m m l 7.2015.02210=?-= （3）跨中及端部高度：采用缓坡梯形屋架，取屋架在21m 轴线处的端部高度 m h 990.1'0=，屋架中间的高度h=2.515m 则屋架在20.7m 处，两端的高度为9975.10=h 。 三、结构形式与布置 屋架形式及几何尺寸如图所示 根据厂房长度90m 、跨度及荷载情况，设置四道道上、下弦横向水平支撑。因柱网采用封闭结合，厂房两端的横向水平支撑设在第一柱间，该水平支撑的规格和中间柱间支撑的规格有所不同。在所有柱间的上弦平面设置了刚性与柔性系杆，以保证安装时上弦杆的稳定，在柱间下弦平面的跨中及端部设置了柔性系杆，以传递山墙风荷载，在设置横向水平支撑的柱间，于屋架跨中和两端各设置一道×垂直支撑。梯形钢屋架支撑布置如图2所示。
桁架上弦支撑布置图 桁架下弦支撑布置图 垂直支撑2—2 梯形钢屋架支撑布置图 SC —上弦支撑；XC —下弦支撑：CC —垂直支撑；GG —刚性系杆；LG —柔性系杆 四、荷载计算及内力组合 1.荷载计算 屋面活荷载为0.62/m kN ，雪荷载为0.42/m kN ,计算时取两者最大值。故取屋面活 荷载0.62/m kN 进行计算。 风荷载：基本风压为0.452/m kN ，查表可知，风压高度变化系数为1.0，当屋面夹角α（2.86°）小于15°时，迎风坡面体形系数为-0.6，背风坡面体形系数为-0.5，风载为吸力，起卸载作用，所以负风的设计值（垂直屋面）为 迎风面：1ω=1.4×0.6×1.00×0.45＝0.3782/m kN 背风面： 2ω=1.4×.0.5×1.00×0.45＝0.3152/m kN 对于轻型钢屋架，当风荷载较大时，风吸力可能大于屋面永久荷载，腹杆中的内力可能变号，必须考虑风荷载组合，但此处风荷载小于永久荷载，可不考虑风荷载的组合。（因为 1ω 2ω均小于屋面永久荷载0.65（荷载分项系数取 1.0），由此可见，风吸力较小）而 且在截面选择时，对内力可能变号的腹杆，不论在荷载作用下是拉杆还是压杆，均控制其长细比不大于150。
钢屋架设计计算 一、设计资料 屋面采用梯形钢屋架、预应力钢筋混凝土屋面板。钢屋架两端支撑于钢筋混凝土柱上（砼等级C20）。钢屋架材料为Q235钢，焊条采用E43型，手工焊接。该厂房横向跨度为24m，房屋长度为240m，柱距（屋架间距）为6m，房屋檐口高为2.0m，屋面坡度为1/12。 二、屋架布置及几何尺寸 屋架几何尺寸图 屋架计算跨度=24000-300=23700mm。 屋架端部高度H0=2000mm。 二、支撑布置
三、荷载计算 1、荷载 永久荷载 预应力钢筋混凝土屋面板（包括嵌缝） 1500N/m2 =1.5 KN/m2 屋架自重（120+11×24）=0.384 KN/m2 防水层 380N/m2 =0.38 KN/m2 找平层2cm厚 400N/m2 =0.40 KN/m2 保温层 970N/m2 =0.97 KN/m2 支撑自重 80N/m2 =0.08 KN/m2 小计∑3.714 KN/m2 可变荷载 活载 700N/m2=0.70 KN/m2 以上荷载计算中，因屋面坡度较小，风荷载对屋面为吸力，对重屋盖可不考虑，所以各荷载均按水平投影面积计算。 永久荷载设计值：1.2×3.714=4.457kN/m2 可变荷载设计值：1.4×0.7=0.98kN/m2 2、荷载组合 设计屋架时，应考虑以下三种荷载组合： （1）全跨永久荷载+全跨可变荷载 屋架上弦节点荷载：P=（4.457+0.98）×1.5×6=48.93kN （2）全跨永久荷载+半跨可变荷载 屋架上弦节点荷载：P1=4.457×1.5×6=40.11kN P2=0.98×1.5×6=8.82kN （3）全跨屋架与支撑+半跨屋面板+半跨屋面活荷载 全跨屋架和支撑自重产生的节点荷载：P3=1.2×（0.384+0.08）×1.5×6=5.01kN 作用于半跨的屋面板及活载产生的节点荷载：取屋面可能出现的活载 P4=（1.2×1.5+1.4×0.7）×1.5×6=25.02kN 以上1），2）为使用阶段荷载组合;3）为施工阶段荷载组合。 四、内力计算 按力学求解器计算杆件内力，然后乘以实际的节点荷载，屋架要上述第一种荷载组合作用下，屋架的弦杆、竖杆和靠近两端的斜腹杆内力均达到最大值，在第二和第三种荷载作用下，靠跨中的斜腹杆的内力可能达到最大或发生变号，因此，在全跨荷载作用下所有杆件的内力均应计算，而在半跨荷载作用下，仅需计算近跨中的斜腹杆内力，取其中不利内力（正、负最大值）作为屋架的依据。具体计算见图屋架各杆内力组合见表。 全跨荷载布置图
框架结构设计步骤及要点 1. 结构设计说明： 主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。如混凝土的含碱量不得超过3kg/m3等等。 2. 各层的结构布置图：包括: (1).预制板的布置(板的选用、板缝尺寸及配筋)。标注预制板的块数和类型时, 不要采用对角线的形式。因为此种方法易造成线的交叉, 宜采用水平线或垂直线的方法, 相同类型的房间直接标房间类型号。应全楼统一编号，可减少设计工作量，也方便施工人员看图。板缝尽量为40, 此种板缝可不配筋或加一根筋。布板时从房间里面往外布板, 尽量采用宽板, 现浇板带留在靠窗处, 现浇板带宽最好≥200(考虑水暖的立管穿板)。如果构造上要求有整浇层时, 板缝应大于60。整浇层厚50, 配双向φ6250, 混凝土C20。纯框架结构一般不需要加整浇层。构造柱处不得布预制板。地下车库由于防火要求不可用预制板。框架结构不宜使用长向板，否则长向板与框架梁平行相接处易出现裂缝。建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。 (2).现浇板的配筋(板上、下钢筋，板厚尺寸)。板厚一般取120、140、160、180四种尺寸或120、150、180三种尺寸。尽量用二级钢包括直径φ10（目前供货较少）的二级钢，直径≥12的受力钢筋，除吊钩外，不得采用一级钢。钢筋宜大直径大间距，但间距不大于200，间距尽量用200。(一般跨度小于6.6米的板的裂缝均可满足要求)。跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排钢筋多少上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋，拉通筋均应按受拉搭接钢筋。板配筋相同时，仅标出板号即可。一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。当板的形状不同但配筋相同时也可编为一个板号。应全楼统一编号。当考虑穿电线管时，板厚≥120，不采用薄板加垫层的做法。电的管井电线引出处的板，因电线管过多有可能要加大板厚至180（考虑四层32的钢管叠加）。宜尽量用大跨度板，不在房间(尤其是住宅)加次梁。说明分布筋为φ8200。板顶标高不同时，板的上筋应分开或倾斜通过。现浇挑板阳角加辐射状附加筋(包括墙上的阳角)。现浇挑板阴角的板下宜加斜筋。顶层应建议甲方采用现浇楼板，以利防水，并加强结构的整体性及方便装饰性挑沿的稳定。外露的挑沿、雨罩、挑廊应每隔10～15米设一10mm的缝，钢筋不断。尽量采用现浇板，不采用予制板加整浇层方案。卫生间做法可为70厚+10高差(取消垫层)。8米以下的板均可以采用非预应力板。L、T或十字形建筑平面的阴角处附近的板应现浇并加厚，双向双排配筋，并附加45度的4根16的抗拉筋。现浇板的配筋建议采用PMCAD软件自动生成，一可加快速度，二来尽量减小笔误。自动生成楼板配筋时建议不对钢筋编号，因工程较大时可能编出上百个钢筋号，查找困难，如果要编号，编号不应出房间。配筋计算时，可考虑塑性力重分布，将板上筋乘以0.8~0.9的折减系数，将板下筋乘以1.1~1.2的放大系数。值得注意的是，按弹性计算的双向板钢筋是板某几处的最大值，按此配筋是偏于保守的，不必再人为放大。支承在外圈框架梁上的板负筋不宜过大，否则将对梁产生过大的附加扭距。一般：板厚>150时采用φ10200；否则用φ8200。PMCAD生成的板配筋图应注意以下几点：1.单向板是按塑性计算的，而双向板按弹性计算，宜改成一种计算方法。 2.当厚板与薄板相接时，薄板支座按固定端考虑是适当的，但厚板就不合适，宜减小厚板支座配筋，增大跨中配筋。 3.非矩形板宜减小支座配筋， .资料. . .
1 《建筑钢结构设计》复习提纲《钢结构设计原理》 第九章单层厂房钢结构 1、重、中型工业厂房支撑系统有哪些(P305、317) 各有什么作用 答⑴柱间支撑分为上柱层支撑和下柱层支撑★吊车梁和辅助桁架作为撑杆是柱间支撑的组成 部分承担并传递单层厂房钢结构纵向水平力。 柱间支撑作用①组成坚强的纵向构架保证单层厂房钢结构的纵向刚度 ②承受单层厂房钢结构端部山墙的风荷载、吊车纵向水平荷载及温度应力等在地震区尚应承受纵向 地震作用并将这些力和作用传至基础 ③可作为框架柱在框架平面外的支点减少柱在框架平面外的计算长度 ⑵屋盖支撑由上弦横向水平支撑、下弦横向水平支撑、下弦纵向水平支撑、垂直支撑、系杆组成 屋盖支撑作用①保证屋盖形成空间几何不变结构体系增大其空间刚度 ②承受屋盖各种纵向、横向水平荷载如风荷载、吊车制动力、地震力等并将其传至屋架支座 ③为上、下弦杆提供侧向支撑点减小弦杆在屋架平面外的计算长度提高其侧向刚度和稳定性 ④保证屋盖结构安装时的便利和稳定 2、屋盖支撑系统应如何布置可能考作图题 答参考书P313-315 及图9.4.3 3、檩条有哪些结构型式是什么受力构件需要验算哪些项目P317319 答结构形式实腹式和桁架式檩条通常是双向弯曲构件需要验算强度、整体稳定、刚度。
4、设置檩条拉条有何作用如何设置檩条拉条 答作用为了减小檩条沿屋面方向的弯曲变形减小My以及增加抗扭刚度设置檩条拉条以减小该方 向的檩条跨度课件 如何设置当檩条的跨度4~6 m时宜设置一道拉条当檩条的跨度为6m以上时应布置两道拉条。屋 架两坡面的脊檩须在拉条连接处相互联系或设斜拉条和撑杆。Z形薄壁型钢檩条还须在檐口处设斜拉条 和撑杆。当檐口处有圈梁或承重天沟时可只设直拉条并与其连接。 5、压型钢板根据波高的不同有哪些型式分别可应用于哪些方面(P323) 答高波板波高>75mm适用于作屋面板 中波板波高50~75mm适用于作楼面板及中小跨度的屋面板 低波板波高<50mm适用于作墙面板 6、普通钢桁架按其外形可分为哪些形式(P326),梯形屋架有哪些腹杆体系(P327) 答普通桁架按其外形可分为三角形、梯形及平行弦三种。 梯形桁架的腹杆体系有人字式、再分式。 7、在进行梯形屋架设计时为什么要考虑半跨荷载作用 答梯形屋架中部某些斜杆可能在全跨荷载时受拉而半跨荷载时受压由拉杆变为压杆为不利受力情况 之一。 8、屋架中汇交于节点的拉杆数越多拉杆的线刚度和所受的拉力越大时则产生的约束作用越大压 杆在节点处的嵌固程度越大压杆的计算长度越小根据这个原则桁架杆件计算长度如何确 定?(P331-332) 此题答案仅供参考 答⑴桁架平面内弦杆、支座斜杆、支座竖杆---杆端所连拉杆少本身刚度大则0xl l
1.λ是反映_综合框架和综合剪力墙之间刚度比值的一个无量纲参数。 2.在其他条件不变的情况下，随着连梁转换刚度的增加，剪力墙整体系数α将___增大。 3.我国《抗震规范》的抗震设计原则是小震不坏，__中震不坏______，大震不倒。 4.底部剪力法适用于高度不超过40m，以剪切变形为主且____质量和刚度____沿高度分 布比较均匀的结构。 5.对现浇楼盖框架结构，考虑到_楼梯作为梁有效翼缘_______对梁截面惯性矩I的影响， 中框架梁可取I=2I0，边框架梁可取I=1.5I0(I0为形截面梁的惯性矩)。 6．对于高度50m以上或高宽比H／B大于4的框架结构，进行侧移近似计算时，除考虑梁和柱的弯曲变形外，还应该考虑_____柱轴向投影__________变形的影响。7．抗震设计时，规则建筑的平面布置应保证平面局部突出部分的尺寸较小，_______质量与刚度____平面分布基本均匀对称。 8．整体墙是指没有洞口或___开洞面积较小__的剪力墙。 9．在高层建筑的一个结构单元内，应尽量减小结构的侧移刚度中心与水平荷载合力中心间的偏心，以降低_____结构扭转_____对房屋受力的不利影响。 10．为保证抗震等级为一、二级的剪力墙墙肢塑性铰区不过早发生剪切破坏，应使墙肢截面的受剪承载力大于其___受弯_____承载力。 11．在结构顶部附加水平地震作用ΔF n的主要原因是考虑______主体结构顶层附加水平地震作用__________对结构地震反应的影响。 12．现浇钢筋混凝土结构的抗震等级是根据设防烈度、建筑类别、场地类别、结构类型和__房屋高度______________确定的。 13．筏式基础有_____梁板式_和平板式两种类型。 14.多层框架在水平荷载作用下的近似内力计算方法—D值法，实际上是对反弯点法中__ 抗侧刚度_______和___反弯点位置___进行了修正。 15.在水平荷载作用下结构的水平位移曲线大致有三种型式：__弯曲型____、___剪切型__和_弯剪型_________。 16.我国《抗震规范》规定的计算水平地震的方法有三种。即___振型分析反应谱法__、__底部剪力法______和____时程分析法____。 17.在框架结构的抗震设计中，框架梁的受压区计算高度x与梁截面的有效高度h0的比值x/h0，对于一级框架梁要满足___趋于0.25____，二、三级框架梁要满足____《=0.35___，四级框架梁则_______无规定___。 18.框架结构在强烈地震作用下，首先发生屈服并产生较大弹塑性位移的楼层称为结构____薄弱层____。 19.壁式框架柱侧移刚度D值的计算，与普通框架柱不同之处是需要考虑___刚域______和剪切变形的影响。 20.框筒结构的柱子轴向力，愈接近筒角愈大，这种现象叫__剪力滞后_____。 21.多层框架结构柱下条形基础梁的___高度______一般宜为柱距的81~41。 22.在地震区，当建筑物平面复杂、不对称并且各部分刚度、质量相差悬殊时，为减小震害可以设置______防震___缝。 23．钢筋混凝土结构承载力抗震调整系数γRE的数值__《1。 24．变形缝中的_______沉降_______缝应将建筑物从屋顶到基础全部分开。 25．若综合框架总剪力V f<0.2V0，则V f应取0.2V0及1.5V f，max二者中的较___小________者。
梯形钢屋架设计（21m 跨） 一、设计资料 某地区某金工车间。采用无檩屋盖体系，梯形钢屋架。跨度为21 m ，柱距6 m ,厂房长度为144 m ，厂房高度为15.7 m 。车间内设有两台150/520 kN 中级工作制吊车，计算温度高于 -20 ℃。采用三毡四油防水屋面上铺小石子设计荷载标准值0.4 kN/m 2，水泥砂浆找平层设计荷载标准值0.4 kN/m 2，泡沫混凝土保温层设计荷载标准值0.1 kN/m 2，水泥砂浆找平层设计荷载标准值0.5 kN/m 2， 1.5 m ×6.0 m 预应力混凝土大型屋面板设计荷载标准值1.4 kN/m 2。屋面积灰荷载0.35 kN/m 2，屋面活荷载0.35 kN/m 2，雪荷载为0.45 kN/m 2，风荷载为0.5 kN/m 2。屋架铰支在钢筋混凝土柱上，柱截面为400 mm ×400 mm ，砼标号为C20。 二、屋架形式、尺寸、材料选择及支撑布置 1、钢材及焊条选择 根据建造地区（北京）的计算温度和荷载性质及连接方法，钢材选用Q235-B 。焊条采用E43型，手工焊。 2、屋架形式及尺寸 本设计采用无檩屋盖，i ＝1/10，采用梯形屋架。 屋架跨度为L =21000 mm 屋架计算跨度为0L ＝L -300＝20700 mm ， 端部高度取0H ＝2000 mm ，（1/16 ～ 1/12）L ，（通常取为2.0 ～2.5 m ） 中部高度取H ＝0H +0.5i L ＝2000 + 0.1×21000/2＝3050 mm ， 屋架杆件几何长度见附图1所示，屋架跨中起拱42 mm （f = L /500考虑）。 为使屋架上弦承受节点荷载，配合宽度为1.5 m 的屋面板，采用上弦节间长度为3.0 m 。
参考实例： 钢结构课程设计例题 －、设计资料 某一单层单跨工业长房。厂房总长度为120m，柱距6m，跨度为27m。车间内设有两台中级工作制桥式吊车。该地区冬季最低温度为－20℃。 屋面采用1.5m×6.0m预应力大型屋面板，屋面坡度为i=1:10。上铺120mm 厚泡沫混凝土保温层和三毡四油防水层等。屋面活荷载标准值为0.6kN/㎡，雪荷载标准值为0.75kN/㎡，积灰荷载标准值为0.5kN/㎡。 屋架采用梯形钢屋架，其两端铰支于钢劲混凝土柱上。柱头截面为400mm ×400mm，所用混凝土强度等级为C20。 根据该地区的温度及荷载性质，钢材采用Q235―A―F，其设计强度f=215kN/㎡,焊条采用E43型，手工焊接。构件采用钢板及热轧钢劲，构件与支撑的连接用M20普通螺栓。 屋架的计算跨度：Lo=27000－2×150=26700mm，端部高度：h=2000mm（轴线处），h=2015mm（计算跨度处）。 二、结构形式与布置 屋架形式及几何尺寸见图1所示。 图1 屋架形式及几何尺寸
屋架支撑布置见图2所示。 符号说明：GWJ-（钢屋架）；SC-（上弦支撑）：XC-（下弦支撑）； CC-（垂直支撑）；GG-（刚性系杆）；LG-（柔性系杆） 图2 屋架支撑布置图
三、荷载与内力计算 1.荷载计算 荷载与雪荷载不会同时出现，故取两者较大的活荷载计算。 永久荷载标准值 放水层（三毡四油上铺小石子）0.35kN/㎡找平层（20mm厚水泥砂浆）0.02×20=0.40kN/㎡保温层（120mm厚泡沫混凝土）0.12*6=0.70kN/㎡ 预应力混凝土大型屋面板 1.40kN/㎡ 钢屋架和支撑自重0.12+0.011×27=0.417kN/㎡管道设备自重0.10 kN/㎡ 总计 3.387kN/㎡可变荷载标准值 雪荷载0.75kN/㎡ 积灰荷载0.50kN/㎡ 总计 1.25kN/㎡ 永久荷载设计值 1.2×3.387=4.0644 kN/㎡（由可变荷载控制） 可变荷载设计值 1.4×1.25=1.75kN/㎡ 2.荷载组合 设计屋架时，应考虑以下三种组合： 组合一全跨永久荷载+全跨可变荷载 屋架上弦节点荷载P=(4.0644+1.75) ×1.5×6=52.3296 kN 组合二全跨永久荷载+半跨可变荷载 屋架上弦节点荷载 P=4.0644×1.5×6=36.59 kN 1 P=1.75×1.5×6=15.75 kN 2 组合三全跨屋架及支撑自重+半跨大型屋面板重+半跨屋面活荷载 P=0.417×1.2×1.5×6=4.5 kN 屋架上弦节点荷载 3 P=(1.4×1.2+0.75×1.4) ×1.5×6=24.57 kN 4 3.内力计算 本设计采用程序计算杆件在单位节点力作用下各杆件的内力系数，见表1。由表内三种组合可见：组合一，对杆件计算主要起控制作用；组合三，可能引起中间几根斜腹杆发生内力变号。如果施工过程中，在屋架两侧对称均匀铺设面板，则可避免内力变号而不用组合三。
