钢结构设计练习题一、填空题 1、门式刚架轻型房屋屋面坡度宜取（20 8），在雨水较多的地区取其中的较大值。 2、在设置柱间支撑的开间，应同时设置（屋盖横向支撑），以构成几何不变体系。 3、当端部支撑设在端部第二个开间时，在第一个开间的相应位置应设置（刚性）系杆。 4、冷弯薄壁构件设计时，为了节省钢材，允许板件（受压屈曲），并利用其（屈曲后）强度进行设计。 5、当实腹式刚架斜梁的下翼缘受压时，必须在受压翼缘两侧布置（隅撑） 6、螺栓排列应符合构造要求，通常螺栓端距不应小于（2）倍螺栓孔径，两排螺栓之间的最小距离为（3 ）倍螺栓直径。 7、垂直于屋面坡度放置的檩条，按（双向受弯）构件设计计算。 8、屋架节点板上，腹杆与弦杆以及腹杆与腹杆之间的间隙应不小于（20mm）。 9、拉条的作用是（防止檩条侧向变形和扭转并且提供x轴方向的中间支点）。 10、实腹式檩条可通过檩托与刚架斜梁连接，设置檩托的目的是（防止檩条端部截面的扭转，以增强其整体稳定性）。
11、屋架的中央竖杆常和垂直支撑相连，一般做成十字形截面，这时它的计算长度是（0.9L）。 12、设计吊车梁时，对于构造细部应尽可能选用疲劳强度高的连接型式，例如吊车梁腹板与上翼缘的连接应采用（焊透的k形）焊缝。13、钢屋架中的杆件一般是由双角钢组成，为使两个角钢组成的杆件起整体作用，应设置（垫板）。 14、屋盖支撑可以分为（上弦横向支撑）、（下弦横向支撑）、（下弦竖 向支撑）、（垂直支撑）、（系杆）五类。 15、钢屋架中的杆件一般是由双角钢组成，为使两个角钢组成的杆件起整体作用，应设置（垫板）。 16、屋架上弦杆为压杆，其承载能力由（稳定）控制；下弦杆为拉杆，其截面尺寸由（强度）确定。 17、梯形钢屋架，除端腹杆以外的一般腹杆，在屋架平面内的计算长度Lox=（0.8 ）L，在屋架平面外的计算长度Loy=（1.0）L，其中L 为杆件的几何长度。 18、吊车梁承受桥式吊车产生的三个方向荷载作用，即（吊车的竖向荷载P ），（横向水平荷载T）和（纵向水平荷载Tl）。 19、能承受压力的系杆是（刚性）系杆，只能承受拉力而不能承受压力的系杆是（柔性）系杆。 20、根据吊车梁所受荷载作用，对于吊车额定起重量Q≤30t，跨度l ≤6m，工作级别为Al～A5的吊车梁，可采用（加强上翼缘）的办法，
钢结构设计步骤和设计思路 摘要：钢结构设计简单步骤和设计思路关键词: 钢结构结构设计步骤 (一) 判断结构是否适合用钢结构 钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、高温车间、密封性要求高、要求能活动或经常装拆的结构。直观的说：大厦、体育馆、歌剧院、大桥、电视塔、仓棚、工厂、住宅和临时建筑等。这是和钢结构自身的特点相一致的。 (二) 结构选型与结构布置 此处仅简单介绍. 详请参考相关专业书籍.由于结构选型涉及广泛,做结构选型及布置应该在经验丰富的工程师指 导下进行。 在钢结构设计的整个过程中都应该被强调的是\"概念设计＼＂，它在结构选型与布置阶段尤其重要．对一些难以作出精确理性分析或规范未规定的问题，可依据从整体结构体系与分体系之间的力学关系、破坏机理、震害、试验现象和工程经验所获得的设计思想，从全局的角度来确定控制结构的布置及细部措施。运用概念设计可以在早期迅速、有效地进行构思、比较与选择。所得结构方案往往易于手算、概
念清晰、定性正确，并可避免结构分析阶段不必要的繁琐运算。同时,它也是判断计算机内力分析输出数据可靠与否的主要依据。 林同炎教授在《结构概念和体系》一书中介绍了用整体概念来规划结构方案的方法,以及结构总体系和个分体系间 的相互力学关系和简化近似设计方法。[２０] 钢结构通常有框架、平面(木行)架、网架（壳)、索膜、轻钢、塔桅等结构型式。 其理论与技术大都成熟。亦有部分难题没有解决，或没有简单实用的设计方法,比如网壳的稳定等。 结构选型时，应考虑它们不同的特点。在轻钢工业厂房中,当有较大悬挂荷载或移动荷载,就可考虑放弃门式刚架而采用网架。基本雪压大的地区，屋面曲线应有利于积雪滑落（切线50度内需考虑雪载）,如亚东水泥厂石灰石仓棚采用三心圆网壳。总雪载释放近一半。降雨量大的地区相似考虑。建筑允许时，在框架中布置支撑会比简单的节点刚接的框架有更好的经济性。而屋面覆盖跨度较大的建筑中,可选择构件受拉为主的悬索或索膜结构体系。高层钢结构设计中，常采用钢混凝土组合结构，在地震烈度高或很不规则的高层中,不

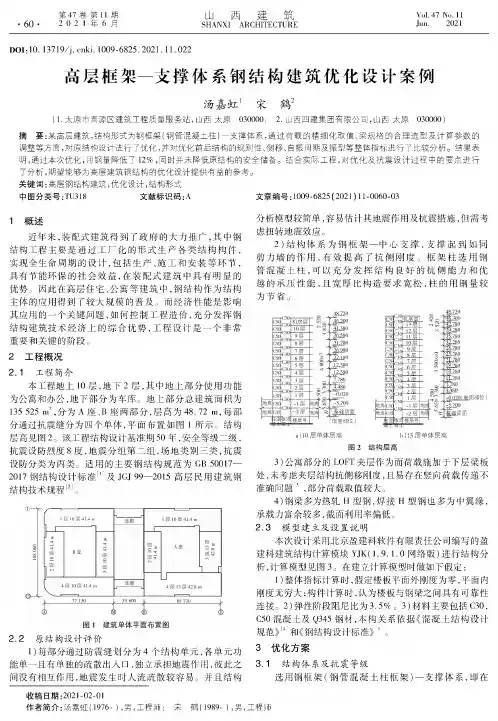

例题3 钢框架结构分析及优化设计 1
例题钢框架结构分析及优化设计 2例题.钢框架结构分析及优化设计 概要 本例题通过某六层带斜撑的钢框架结构来介绍midas Gen的优化设计功能。midas Gen 提供了强度优化和位移优化两种优化方法。强度优化是指在满足相应规范的强度要求 条件下，求出最小构件截面，即以结构重量为目标函数的优化功能。位移优化是针对 钢框架结构，在强度优化设计前提下，增加了以侧向位移为约束条件的自动设计功 能。本文主要讲述强度优化设计功能。 此例题的步骤如下: 1.简介 2.建立模型并运行分析 3.设置设计条件 4.钢构件截面验算及设计 5.钢结构优化设计

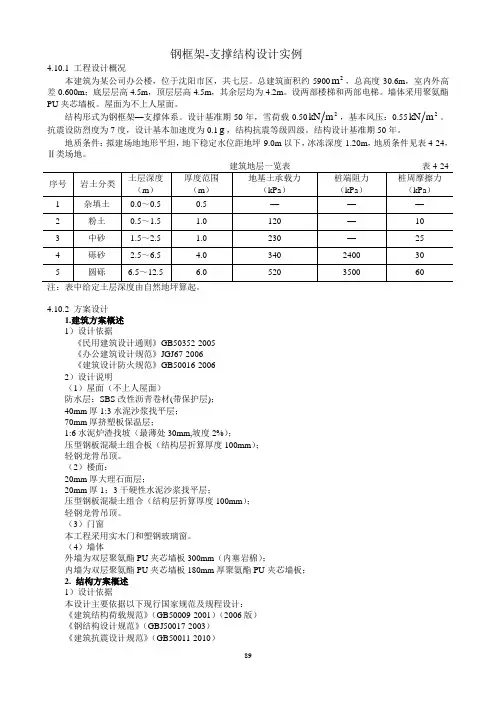

例题钢框架结构分析及优化设计1.简介 本例题介绍midas Gen的优化设计功能。例题模型为带斜撑的六层钢框架结构。(该例题数据仅供参考) 基本数据如下： 轴网尺寸：见图2 柱:HW200x204x12/12 主梁：HM244x175x7/11 次梁：HN200x100x5.5/8 支撑：HN125x60x6/8 钢材：Q235 层高：一层 4.5m 二～六层 3.0m 设防烈度：8o（0.20g） 场地：II类 设计地震分组：1组 地面粗糙度；A 基本风压：0.35KN/m2； 荷载条件：1-5层楼面，恒荷载4.0KN/m2，活荷载2.0KN/m2； 6层屋面，恒荷载5.0KN/m2，活荷载1.0KN/m2； 1-5层最外圈主梁上线荷载4.0KN/m； 6层最外圈主梁上线荷载1.0KN/m； 分析计算考虑双向风荷载，用反应谱分析法来计算双向地震作用 3
例题钢框架结构分析及优化设计 4图1分析模型图2结构平面图
2013-2014年第一学期 2010级土木工程专业钢结构设计原理课程期末考试 规范答案及评分细则 一、填空题（本大题共10小题，每空1分，共20分） 1. 承载能力极限状态为结构或构件达到最大承载力或达到不适于继续承载的变形时的极限状态。 2. 钢材牌号Q235－BF,其中235表示屈服强度,B表示质量等级为B级,F表示沸腾钢。 3. 钢材五项机械性能指标是屈服强度、抗拉强度、伸长率、冷弯性能、冲击韧性 5. 角焊缝的厚度大而长度过小时，使焊件局部过热严重，因此侧面角焊缝或正面角焊缝的计算长 度不得小于8hf和40mm。 6.当梁的整体稳定系数φb＞0.6时，材料进入弹塑性阶段，这时，梁的整体稳定系数应采用φ'b。 7. 对承受静力荷载或间接承受动力荷载的钢梁，允许考虑部分截面发展塑性变形，在计算中引入 塑性发展系数来考虑。 8.焊接梁的设计中，翼缘板的局部稳定常用限制宽厚比的办法来保证，而腹板的局部稳定则采用 配置加劲肋的办法来解决。 9.按正常使用极限状态计算时，轴心受压构件要限制构件长细比，受弯构件要限制构件挠度，拉、 压弯构件要限制构件长细比。 10.目前我国设计规范中压弯构件弯矩作用平面内整体稳定验算多采用相关公式法，利用边缘屈服 准则，建立压弯构件弯矩作用平面内稳定计算的轴力和弯矩相关公式。 二、单选题（本大题共20小题，每小题1分，共20分） 1. 在结构设计中，失效概率P f与可靠指标β的关系为。 A.P f越大，β越大，结构可靠性越差 B.P f越大，β越小，结构可靠性越差 C.P f越大，β越小，结构越可靠 D.P f越大，β越大，结构越可靠 2. 钢材的设计强度是根据确定的。 A. 抗拉强度 B. 抗压强度 C. 屈服强度 D. 极限强度 3. 钢材的伸长率δ用来反映材料的。 A.承载能力 B.弹性变形能力 C.塑性变形能力 D.抗冲击荷载能力 4. 钢中硫和氧的含量超过限量时，会使钢材。 A. 变软 B. 热脆 C. 冷脆 D. 变硬 5. 钢材经历了应变硬化（应变强化）之后。 A. 强度提高 B. 塑性提高 C. 冷弯性能提高 D. 可焊性提高 6．手工电弧焊使用的焊条宜使焊缝金属与主体金属的强度相匹配，Q345钢宜采用焊条。 A．E43系列B．E50系列C．E55系列D．E235系列 7．下列关于焊接应力叙述错误的是（）。 A．焊接应力增大了构件变形，降低了构件的刚度 B．焊接应力减小了构件有效截面和有效惯性矩，降低了构件稳定承载力 C．焊接应力降低了结构的静力强度，从而降低了构件的疲劳强度 D．在无外加约束情况下，焊接应力是自相平衡的力系 8. 下列螺栓破坏属于构造破坏的是。
钢结构设计题库 一、选择题 1、在钢材所含化学元素中，均为有害杂质的一组是（C ）A 碳磷硅 B 硫磷锰 C 硫氧氮 D 碳锰矾 2、钢材的性能因温度而变化，在负温范围内钢材的塑性和韧性（B ）A 不变 B 降低 C 升高 D 稍有提高，但变化不大 3、长细比较小的十字形轴压构件易发生屈曲形式是（B ） A 弯曲 B 扭曲 C 弯扭屈曲 D 斜平面屈曲 4、摩擦型高强度螺栓抗剪能力是依靠（C ） A 栓杆的预应力 B 栓杆的抗剪能力 C 被连接板件间的摩擦力 D 栓杆被连接板件间的挤压力 5、体现钢材塑性性能的指标是（C ）A 屈服点 B 强屈比 C 延伸率 D 抗拉强度 6、下列有关残余应力对压杆稳定承载力的影响，描述正确的是（A ）A 残余应力使柱子提前进入了塑性状态，降低了轴压柱的稳定承载力B 残余应力对强轴和弱轴的影响程度一样 C 翼缘两端为残余拉应力时压杆稳定承载力小于翼缘两端为残余压应力的情况 D 残余应力的分布形式对压杆的稳定承载力无影响7、下列梁不必验算整体稳定的是（D ）A 焊接工字形截面 B 箱形截面梁 C 型钢梁 D 有刚性铺板的梁 8、轴心受压柱的柱脚，底板厚度的计算依据是底板的（C ） A 抗压工作 B 抗拉工作 C 抗弯工作 D 抗剪工作 9、同类钢种的钢板，厚度越大（A ）A 强度越低 B 塑性越好 C 韧性越好 D 内部构造缺陷越少 10、验算组合梁刚度时，荷载通常取（A ）A 标准值 B 设计值 C 组合值 D 最大值 11、在动荷载作用下，侧面角焊缝的计算长度不宜大于（B ） A 60f h B40f h C80f h D120f h 12、计算格构式压弯构件的缀材时，剪力应取（C ）
钢结构设计的八大要点 钢结构设计要点 钢结构设计简单步骤和设计思路 （一)判断结构是否适合用钢结构 钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有 较大振动、高温车间、密封性要求高、要求能活动或经常装拆的结构。直观的说：大厦、体育馆、歌剧院、大桥、电视塔、仓棚、工厂、住 宅和临时建筑等。这是和钢结构自身的特点相一致的。 （二）结构选型与结构布置 此处仅简单介绍。详请参考相关专业书籍。由于结构选型涉及广泛, 做结构选型及布置应该在经验丰富的工程师指导下进行。 在钢结构设计的整个过程中都应该被强调的是“概念设计”,它在结构 选型与布置阶段尤其重要。对一些难以作出精确理性分析或规范未规 定的问题，可依据从整体结构体系与分体系之间的力学关系、破坏机理、震害、试验现象和工程经验所获得的设计思想，从全局的角度来 确定控制结构的布置及细部措施。运用概念设计可以在早期迅速、有 效地进行构思、比较与选择。所得结构方案往往易于手算、概念清晰、定性正确，并可避免结构分析阶段不必要的繁琐运算。同时，它也是 判断计算机内力分析输出数据可靠与否的主要依据。（无论结构软件 如何强大，扎实的结构概念和力学分析，及可靠的手算能力，才是过 硬的素质。）钢结构通常有框架、平面(木行)架、网架（壳）、索膜、轻钢、塔桅等结构型式。 其理论与技术大都成熟。亦有部分难题没有解决,或没有简单实用的设 计方法，比如网壳的稳定等。 结构选型时，应考虑它们不同的特点。在轻钢工业厂房中，当有较大 悬挂荷载或移动荷载，就可考虑放弃门式刚架而采用网架。屋面上雪

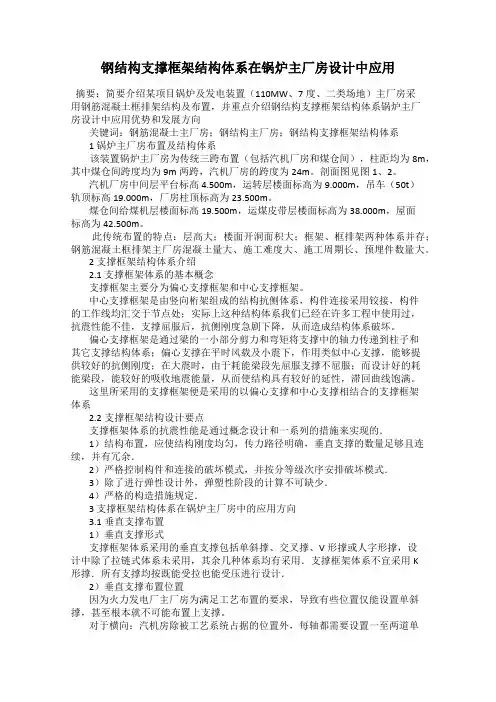

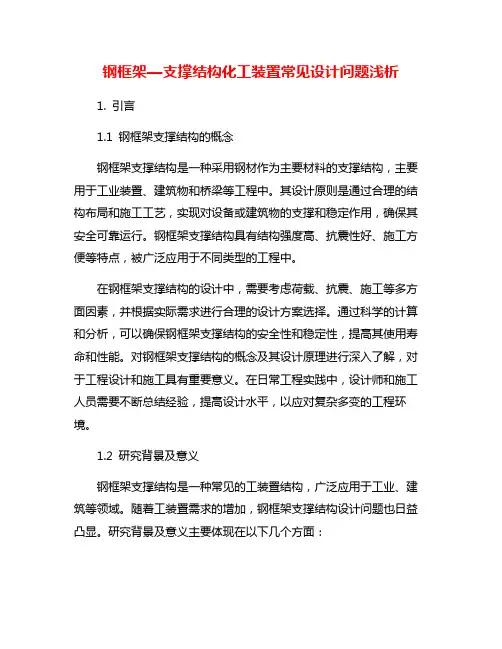

压大的地区，屋面曲线应有利于积雪滑落（切线50度内需考虑雪载），如亚东水泥厂石灰石仓棚采用三心圆网壳。总雪载释放近一半。降雨 量大的地区相似考虑。建筑允许时，在框架中布置支撑会比简单的节 点刚接的框架有更好的经济性。而屋面覆盖跨度较大的建筑中，可选 择构件受拉为主的悬索或索膜结构体系。高层钢结构设计中，常采用 钢混凝土组合结构，在地震烈度高或很不规则的高层中，不应单纯为 了经济去选择不利抗震的核心筒加外框的形式。宜选择周边巨型src 柱，核心为支撑框架的结构体系。我国半数以上的此类高层为前者。 对抗震不利。（把受力单元尽可能的向结构外围布置，是充分利用材 料性能的关键，就像中空的竹子一样，所以外强内弱很重要。） 结构的布置要根据体系特征,荷载分布情况及性质等综合考虑。一般的 说要刚度均匀。力学模型清晰。尽可能限制大荷载或移动荷载的影响 范围,使其以最直接的线路传递到基础。柱间抗侧支撑的分布应均匀。 其形心要尽量靠近侧向力(风震)的作用线。否则应考虑结构的扭转。 结构的抗侧应有多道防线。比如有支撑框架结构,柱子至少应能单独承 受1/4的总水平力。 框架结构的楼层平面次梁的布置,有时可以调整其荷载传递方向以满足 不同的要求。通常为了减小截面沿短向布置次梁，但是这会使主梁截 面加大，减少了楼层净高,顶层边柱也有时会吃不消，此时把次梁支撑 在较短的主梁上可以牺牲次梁保住主梁和柱子。 （三）预估截面 结构布置结束后，需对构件截面作初步估算。主要是梁柱和支撑等的 断面形状与尺寸的假定。 钢梁可选择槽钢、轧制或焊接h型钢截面等。根据荷载与支座情况， 其截面高度通常在跨度的1/20～1/50之间选择。翼缘宽度根据梁间侧 向支撑的间距按l/b限值确定时，可回避钢梁的整体稳定的复杂计算，这种方法很受欢迎。确定了截面高度和翼缘宽度后，其板件厚度可按 规范中局部稳定的构造规定预估。
天津大学试卷专用纸学院建筑工程学院专业土木工程专业班年级学号姓名共4页第1页 20xx ～20xx 学年第 x2 学期期末考试试卷《建筑钢结构设计》（A 卷共5页）4、简述吊车对厂房结构产生的三种荷载；（4分） 答：竖向荷载，由吊车体系的自重产生；横向水平制动力，由吊车小车的启动与刹车产生；纵向水平制动力，由吊车大车的启动与刹车产生。 （考试时间：年月日） 题号一二成绩核分人签字5、简述多层钢结构体系的主要类型；（ 4 分） 得分答：柱—支撑体系：框架梁柱节点均为铰接，在纵向与横向沿柱高设置竖向柱间支撑； 一、简答题（共30 分）纯框架体系：在纵横两个方向均为多层刚接框架；框架支撑体系：一个方向为柱—支撑 1、写出钢结构排架承载力极限状态设计公式 n 体系，另一个方向为纯框架体系的混合体系。0 ( G C G G kQ 1 C Q1 Q 1k i 2 ci Qi C Qi Q ik ) R 中符号（, ）的含义；（4分）6、高层钢结构体系的主要类型；（4 分） 答：0为重要性系数；G ,Qi 为永久荷载及可变荷载的分项系数；为组合系数。答：框架结构体系、框架—剪力墙结构体系、外筒式结构体系、筒中筒式结构体系、筒束式结构体系及钢—混凝土组合结构体系。 2、单层厂房钢结构屋盖支撑体系由哪些支撑构成；（4 分） 7、高层钢结构不宜采用Q390 钢的原因是什么？（ 2 分） 答：上（下）弦横向水平支撑；下弦纵向水平支撑；垂直支撑。 答： Q390钢伸长率为 18%，不符合伸长率大于 20%的规定； 8、简述采用时程分析法时地震波的选取原则；（4 分） 3、简述单层厂房横向框架的两种主要类型及其特点；（ 4 分）答：至少应采用 4条能反映当地场地特性的地震加速度波，其中宜包括一条本地区历史 答：（ 1）横梁与柱铰接，特点是对柱基沉降的适应性较强，且安装方便，计算简单，受 上发生的实测地震记录波。如当地没地震记录，可根据当地场地条件选用合适的其他地 力明确，缺点是下段柱的弯矩较大，厂房的横向刚度较差。（2）横梁与柱刚接，特点是 区的地震记录。如没有合适的地震记录，可采用根据当地地震危险性分析结果获得的人 对减少下段柱弯矩，增加厂房横向刚度有利。由于下段柱截面高度小，从而可以减少厂 工模拟地震波，但 4 条波不得全用人工模拟的地震波。地震波的持续时间不宜过短，应 房的建筑面积，却使屋架受力复杂，连接构造亦麻烦，且对柱基础的差异沉降比较敏感。 取 10-20s或更长。
钢结构课程设计任务书 一、题目 某厂房总长度90m，跨度为18m，屋盖体系为无檩屋盖。纵向柱距6m。 1.结构形式：钢筋混凝土柱，梯形钢屋架。柱的混凝土强度等级为C30，屋 面坡度i=L/10；L为屋架跨度。地区计算温度高于-200C，无侵蚀性介质，屋架下弦标高为18m。 2.屋架形式及荷载：屋架形式、几何尺寸及内力系数（节点荷载P=1.0作用 下杆件的内力）如附图所示。屋架采用的钢材、焊条为：Q345钢，焊条为E50型。 3.屋盖结构及荷载 （1）无檩体系：采用1.5×6.0m预应力混凝土屋板（考虑屋面板起系杆作用）荷载：①屋架及支撑自重：按经验公式q=0.12+0.011L，L为屋架 跨度，以m为单位，q为屋架及支撑自重，以kN/m2为单 位； ②屋面活荷载：施工活荷载标准值为0.7kN/m2，雪荷载的 =0.35kN/m2，施工活荷载与雪荷 基本雪压标准值为S 载不同时考虑，而是取两者的较大值；积灰荷载为 0.7kN/m2 ③屋面各构造层的荷载标准值： 三毡四油（上铺绿豆砂）防水层 0.45kN/m2 水泥砂浆找平层 0.7kN/m2 保温层 0.4 kN/m2(按附表取) 预应力混凝土屋面板 1.45kN/m2 附图
(a) 18米跨屋架 (b)18米跨屋架全跨单位荷载几何尺寸作用下各杆件的内力值 (c) 18米跨屋架半跨单位荷载作用下各杆件的内力值 二、设计内容 1.屋架形式、尺寸、材料选择及支撑布置 根据车间长度、屋架跨度和荷载情况，设置上、下弦横向水平支撑、垂直
支撑和系杆，见下图。因连接孔和连接零件上有区别，图中给出W1、W2和W3 三种编号 （a）上弦横向水平支撑布置图 （b）屋架、下弦水平支撑布置图 1-1、2-2剖面图 2.荷载计算 三毡四油防水层0.45 kN/m2 水泥砂浆找平层0.7kN/m2 保温层0.4kN/m2 预应力混凝土屋面板 1.45kN/m2 屋架及支撑自重0.12+0.011L=0.318kN/m2 恒荷载总和 3.318kN/m2 活荷载0.7kN/m2 积灰荷载0.7kN/m2 可变荷载总和 1.4kN/m2 屋面坡度不大，对荷载影响小，未予以考虑。风荷载对屋面为吸力，重
2011级钢结构设计原理期末考试试卷1
2013-2014年第一学期 2010级土木工程专业钢结构设计原理课程期末考试 标准答案及评分细则 一、填空题（本大题共10小题，每空1分，共20分） 1. 承载能力极限状态为结构或构件达到最大承载力或达到不适于继续承载的变形时的极限状态。 2. 钢材牌号Q235－BF,其中235表示屈服强度,B表示质量等级为B级,F表示沸腾钢。 3. 钢材五项机械性能指标是屈服强度、抗拉强度、伸长率、冷弯性能、冲击韧性 5. 角焊缝的厚度大而长度过小时，使焊件局部过热 严重，因此侧面角焊缝或正面角焊缝的计算长度不得小于 8hf 和40mm 。 6.当梁的整体稳定系数φ ＞0.6时，材料进入弹 b 。 塑性阶段，这时，梁的整体稳定系数应采用φ' b 7. 对承受静力荷载或间接承受动力荷载的钢梁，允 许考虑部分截面发展塑性变形，在计算中引入 塑性发展系数来考虑。 8.焊接梁的设计中，翼缘板的局部稳定常用限制 宽厚比的办法来保证，而腹板的局部稳定则采用配置加劲肋的办法来解决。
9.按正常使用极限状态计算时，轴心受压构件要限 制构件长细比，受弯构件要限制构件挠度，拉、压弯构件要限制构件长细比。 10.目前我国设计规范中压弯构件弯矩作用平面内 整体稳定验算多采用相关公式法，利用边缘屈服准则，建立压弯构件弯矩作用平面内稳定计算的轴力和弯矩相关公式。 二、单选题（本大题共20小题，每小题1分，共20分） 1. 在结构设计中，失效概率P f与可靠指标β的关系为。 A. P f越大，β越大，结构可靠性越差 B. P f 越大，β越小，结构可靠性越差 C. P f越大，β越小，结构越可靠 D. P f 越大，β越大，结构越可靠 2. 钢材的设计强度是根据确定的。 A. 抗拉强度 B. 抗压强度 C. 屈服强度 D. 极限强度 3. 钢材的伸长率δ用来反映材料的。 A. 承载能力 B. 弹性变形能力 C. 塑性
钢结构原理与设计练习题 第1章 绪论 一、选择题 1、在结构设计中，失效概率P f 与可靠指标β的关系为（ B ）。 A 、P f 越大，β越大，结构可靠性越差 B 、P f 越大，β越小，结构可靠性越差 C 、P f 越大，β越小，结构越可靠 D 、P f 越大，β越大，结构越可靠 2、若结构是失效的，则结构的功能函数应满足（ A ） A 、0
8、大跨度结构常采用钢结构的主要原因是钢结构（B） A.密封性好 B.自重轻 C.制造工厂化 D.便于拆装 二、填空题 1、结构的可靠度是指结构在规定的时间内，在规定的条件下，完成预定功能的概率。 2、承载能力极限状态是对应于结构或构件达到了最大承载力而发生破坏、结构或构件达到了不适于继续承受荷载的最大塑性变形的情况。 3、建筑机械采用钢结构是因为钢结构具有以下特点：1）______强度高、自重轻__________、2）_____塑性、韧性好_______________，3）______材质均匀、工作可靠性高______________。 4、正常使用极限状态的设计内容包括控制钢结构变形、控制钢结构挠曲 5、根据功能要求，结构的极限状态可分为下列两类：__承载力极限状态____ ______正常使用极限状态_____、 6、某构件当其可靠指标β减小时，相应失效概率将随之增大。 三、简答题 1、钢结构与其它材料的结构相比，具有哪些特点？ 2、钢结构采用什么设计方法？其原则是什么？ 3、两种极限状态指的是什么？其内容有哪些？ 4、可靠性设计理论和分项系数设计公式中，各符号的意义？ 第2章钢结构材料 一、选择题 1、钢材在低温下，强度（A），塑性（B），冲击韧性（B）。 (A)提高(B)下降(C)不变(D)可能提高也可能下降 2、钢材应力应变关系的理想弹塑性模型是（A）。
钢结构设计练习题及答案 1～5题条件：为增加使用面积，在现有一个单层单跨建筑内加建一个全钢结构夹层，该夹层与原建筑结构脱开，可不考虑抗震设防。新加夹层结构选用钢材为Q235B ，焊接使用 E43型焊条。楼板为SP10D 板型，面层做法20mm 厚，SP 板板端预埋件与次梁焊接。荷载标准值：永久荷载为2.5kN/m 2（包括SP10D 板自重、板缝灌缝及楼面面层做法），可变荷载为4.0 kN/m 2。夹层平台结构如图所示。 立柱：H228x220x8x14 焊接H 型钢 A=77.6×102mm 2 I x =7585.9×104mm 4,i x =98.9mm I y =2485.4×104mm 4,i y =56.6mm 主梁：H900x300x8x16 焊接H 型钢 I x =231147.6×104mm 4W nx =5136.6×103mm 3 A=165.44×102mm 2主梁自重标准值g=1.56kN/m a) 柱网平面布置立柱 次梁 主梁 1 2 H900x300x8x16 H300x150x4.5x6 次梁：H300x150x4.5x6 焊接H 型钢 I x =4785.96×104mm 4W nx =319.06×103mm 3 A=30.96×102mm 2次梁自重标准值0.243kN/m M16高强度螺栓加劲肋 -868x90x63030 40 6 n 个 b) 主次梁连接 1. 在竖向荷载作用下，次梁承受的线荷载设计值为m kN 8.25（不包括次梁自重）。试问， 强度计算时，次梁的弯曲应力值？（20分） 解：考虑次梁自重后的均布荷载设计值： 25.8+1.2×0.243=26.09kN ／m 次梁跨中弯矩设计值： M =04.665.409.268 1 8122=??=ql kN ·m 根据《钢结构设计规范》GB 50017-2003第4.1.1条； 4.1.1在主平面内受弯的实腹构件(考虑腹板屈曲后强度者参见本规范第4.4.1条)，其 抗弯强度应按下列规定计算： ny y y nx x x W M W M γγ+ ≤f (4.1.1) 式中 M x 、M y —同一截面处绕x 轴和y 轴的弯矩(对工字形截面：x 轴为强轴，y 轴 为弱轴)： W nx 、W ny —对x 轴和y 轴的净截面模量；γx 、γy —截面塑性发展系数；对工字形截面， γx =1.05，γy =1.20：对箱形截面，γx =γy =1.05；对其他截面．可按表5.2.1采用； f —钢材的抗弯强度设计值。 当梁受压翼缘的自由外伸宽度与其厚度之比大于13y f 235/ 而不超15 y f 235/时， 应取γx =1.0。f y 为钢材牌号所指屈服点。 对需要计算疲劳的梁,宜取γx =γy =1.0。 受压翼缘的宽厚比小于13；承受静力荷载 γx =1.05 1.19710 06.31905.11004.6636=???=nx x W M γN/mm 2
钢结构设计步骤与思路 钢结构设计步骤与思路作者：佚名 时间：2008-7-30 浏览量： 判断结构是否适合用钢结构 钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、高温车间、密封性要求高、要求能活动或经常装拆的结构。直观的说:大厦、体育馆、歌剧院、大桥、电视塔、仓棚、工厂、住宅和临时建筑等。这是和钢结构自身的特点相一致的。 结构选型与结构布置 此处仅简单介绍。详请参考相关专业书籍。由于结构选型涉及广泛,做结构选型及布置应该在经验丰富的工程师指导下进行。
在钢结构设计的整个过程中都应该被强调的是"概念设计",它在结构选型与布置阶段尤其重要。对一些难以作出精确理性分析或规范未规定的问题,可依据从整体结构体系与分体系之间的力学关系、破坏机理、震害、试验现象和工程经验所获得的设计思想,从全局的角度来确定控制结构的布置及细部措施。运用概念设计可以在早期迅速、有效地进行构思、比较与选择。所得结构方案往往易于手算、概念清晰、定性正确,并可避免结构分析阶段不必要的繁琐运算。同时,它也是判断计算机内力分析输出数据可靠与否的主要依据。 林同炎教授在《结构概念和体系》一书中介绍了用整体概念来规划结构方案的方法,以及结构总体系和个分体系间的相互力学关系和简化近似设计方法。[20] 钢结构通常有框架、平面架、网架、索膜、轻钢、塔桅等结构型式。
其理论与技术大都成熟。亦有部分难题没有解决,或没有简单实用的设计方法,比如网壳的稳定等。 结构选型时,应考虑它们不同的特点。在轻钢工业厂房中,当有较大悬挂荷载或移动荷载,就可考虑放弃门式刚架而采用网架。基本雪压大的地区,屋面曲线应有利于积雪滑落,如亚东水泥厂石灰石仓棚采用三心圆网壳。总雪载释放近一半。降雨量大的地区相似考虑。建筑允许时,在框架中布置支撑会比简单的节点刚接的框架有更好的经济性。而屋面覆盖跨度较大的建筑中,可选择构件受拉为主的悬索或索膜结构体系。高层钢结构设计中,常采用钢混凝土组合结构,在地震烈度高或很不规则的高层中,不应单纯为了经济去选择不利抗震的核心筒加外框的形式。宜选择周边巨型SRc柱,核心为支撑框架的结构体系。我国半数以上的此类高层为前者。对抗震不利。[19] 结构的布置要根据体系特征,荷载分布情况及性质等综合考虑。一般的说要刚度均匀。力学模型清晰。尽可能限制大荷载或移动荷载的影响范围,使其以最直接的线路传递到基础。柱间抗侧支撑的分布应均匀。其形心要尽量靠近侧向力
《钢结构设计禁忌及实例》 《钢结构设计禁忌及实例》 2010年11月02日 内容简介本书依据相干规范及工程实践经验，对钢结构设计中的一些误区和禁区进行了深进分析。书中第一先容了一些工程案例作为警示，进而按规范系统逐条列出r相干设计禁忌、算例以及对规范的修改提议等内容，提出哪些题目不能那样做，而应当如何做。本书内容翔实，实用性、对照性强，可供盛大结构设计职员利用，也供相干专业施工、科研、教学职员参考。 索引第1章钢结构工程违禁犯讳案例 【案例1.1】吊车分袂肢柱头的疲惫拉裂 【案例1.2】将门式刚架钢柱改为混凝土柱 【案例1.3】在多层建筑上扩建门式刚架轻钢结构 【案例1.4】过量积灰积雪 【案例1.5】在吊车梁上随意施焊 【案例1.6】重型平台柱头的剪切破坏 【案例1.7】电机与平台共振 【案例1.8】防锈油漆与防火涂料起化学反映 【案例1.9】柱脚抗剪键设置不到位 【案例1.10】门式刚架设计、施工、治理题目 【案例1.11】钢材选择或利用不当
【案例1.12】未分清钢结构设计图与施工图的关系 【案例1.13】在预应力高强度锚栓上出现焊点 【案例1.14】不留意柱脚锚栓d=72mm与M72的差别 【案例1.15】吊车梁轨道联接的经常损坏 【案例1.16】吊车梁端上部变形引起突缘支座纵向联接题目 【案例1.17】箱形吊车梁真个梁、柱节点过于刚劲 【案例1.18】插进式柱脚埋深未进行计算 【案例1.19】忽视施工运输安设阶段担保结构安稳和平安的临时举措【案例1.20】温度区段的不正常办理 【案例1.21】梁柱节点采用栓焊并用联接的差异算法 第2章选料 【禁忌2.1】对建筑结构钢材根本知识缺乏了解 【禁忌2.2】设计文件中对所引用的国家轨范没有所有、正确地表示【禁忌2.3】不熟悉经常用钢材的性能及特殊要求 【禁忌2.4】用建筑结构用钢板按号取代Q235等钢号的钢板 【禁忌2.5】对铸钢有哪些国家轨范不清楚 【禁忌2.6】对钢材及联接选料要求不足明白具体 【禁忌2.7】对钢结构联接要领一知半解 【禁忌2.8】不了解各种焊接选料的型号、表示办法和具体用途 【禁忌2.9】采用的焊接选料与母材不匹配 【禁忌2.10】对钢结构紧固件联接缺乏了解 【禁忌2.11】不深切理解钢材及其联接的各项强度设计值
一、填空题（本大题共11小题，每空1分，共20分） 1. 结构或构件的极限状态分为承载能力极限状态和正常使用极限状态，在对结构或构件进行 极限状态验算时，应采用永久荷载和可变荷载的标准值。 2.某构件当其可靠指标β减小时，相应失效概率将随之（增大、减小、不变）。 3. 时效硬化会改变钢材的性能，将使钢材的提高，、降低。 4. 某不等边角钢，长肢宽度为125mm，短肢宽度为80mm，厚度为10mm，采用符号可表示为。 5. 钢材的破坏有延性破坏和脆性破坏两种形式，出现疲劳破坏时，截面上的应力低于材料的， 其破坏形式属于破坏。 6. 普通螺栓连接受剪时，限制端距e≥2d, 是为了避免钢板端部被___________。 7．轴心受力构件的强度承载力决定于截面应力不超过，而稳定承载力则决定于截面应力不超过。 8. 双肢格构柱截面的主轴分为和两种 9.加劲肋主要包括横向加劲肋、纵向加劲肋和短加劲肋，作为腹板的支承，将腹板分成尺寸较小的 板段，以提高临界应力。对提高梁支承附近剪力较大板段的临界应力是有效的；而对提高梁跨中附近弯矩较大板段的稳定性特别有利；则常用于局部压力较大的情况。 10.双轴对称焊接组合工字形截面偏心受压柱，偏心荷载作用在腹板平面内，可能发生的失稳形式 为或 二、单选题（本大题共20小题，每小题1分，共20分） 1. 钢结构设计中钢材的设计强度为。 A. 强度标准值 B. 钢材屈服点 C. 强度极限值 D. 钢材的强度标准值除以材料分项系数 2. 钢结构中使用钢材的塑性指标，目前最主要用表示。 A. 流幅 B. 冲击韧性 C. 可焊性 D. 伸长率 3. 在构件发生断裂破坏前，有明显先兆的情况是的典型特征。 A. 脆性破坏 B. 塑性破坏 C. 强度破坏 D. 失稳破坏 4. 钢材的三项主要力学性能为。 A. 抗拉强度、屈服强度、伸长率 B. 抗拉强度、屈服强度、冷弯性能 C. 抗拉强度、冷弯性能、伸长率 D. 冷弯性能、屈服强度、伸长率 5. 钢中磷和氮的含量超过限量时，会使钢材。 A. 变软 B. 热脆 C. 冷脆 D. 变硬 6．钢材经过冷加工产生冷作硬化后，其基本保持不变。 A．抗拉强度B．塑性C．韧性D．弹性模量 7．产生焊接残余应力的主要原因是。 A．钢材塑性变形太大B．钢材弹性模量太高 C．焊接时热量分布不均匀D．焊缝的高度太小
钢结构设计练习题 一、填空题 1、门式刚架轻型房屋屋面坡度宜取（1／20—1／8），在雨水较多的地区取其中的较大值。 2、在设置柱间支撑的开间，应同时设置（屋盖横向支撑），以构成几何不变体系。 3、当端部支撑设在端部第二个开间时，在第一个开间的相应位置应设置（刚性）系杆。 4、冷弯薄壁构件设计时，为了节省钢材，允许板件（受压屈曲），并利用其（屈曲后强度）强度进行设计。 5、当实腹式刚架斜梁的下翼缘受压时，必须在受压翼缘两侧布置（隅撑） 6、螺栓排列应符合构造要求，通常螺栓端距不应小于（2）倍螺栓孔径，两排螺栓之间的最小距离为（3）倍螺栓直径。 7、垂直于屋面坡度放置的檩条，按（双向受弯）构件设计计算。 8、屋架节点板上，腹杆与弦杆以及腹杆与腹杆之间的间隙应不小于（20mm）。 9、拉条的作用是（防止檩条侧向变形和扭转并且提供x轴方向的中间支点）。 10、实腹式檩条可通过檩托与刚架斜梁连接，设置檩托的目的是（为了阻止檩条端部截面的扭转，以增强其整体稳定性）。 11、屋架的中央竖杆常和垂直支撑相连，一般做成十字形截面，这时它的计算长度是（0.9L）。 12、设计吊车梁时，对于构造细部应尽可能选用疲劳强度高的连接型式，例如吊车梁腹板与上翼缘的连接应采用（焊透的K形）焊缝。 13、钢屋架中的杆件一般是由双角钢组成，为使两个角钢组成的杆件起整体作用，应设置（垫板）。 14、屋盖支撑可以分为（上弦横向水平支撑）、（下弦横向水平支撑）、（下弦纵向水平支撑）、（垂直支撑）、（系杆）五类。 15、钢屋架中的杆件一般是由双角钢组成，为使两个角钢组成的杆件起整体作用，应设置（）。
16、屋架上弦杆为压杆，其承载能力由（）控制；下弦杆为拉杆，其截面尺寸由（）确定。 17、梯形钢屋架，除端腹杆以外的一般腹杆，在屋架平面内的计算长度Lox=（）L，在屋架平面外的计算长度Loy=（）L，其中L为杆件的几何长度。 18、吊车梁承受桥式吊车产生的三个方向荷载作用，即（），（）和（）。 19、能承受压力的系杆是（）系杆，只能承受拉力而不能承受压力的系杆是（）系杆。 20、根据吊车梁所受荷载作用，对于吊车额定起重量Q≤30t，跨度l≤6m，工作级别为Al～A5的吊车梁，可采用（）的办法，用来承受吊车的横向水平力。当吊车额定起重量和吊车梁跨度再大时，常在吊车梁的上翼缘平面内设置（）或（），用以承受横向水平荷载。 21、设计吊车梁时，对于构造细部应尽可能选用疲劳强度高的连接型式，例如吊车梁腹板与上翼缘的连接应采用（）焊缝。 22、屋架上弦横向水平支撑之间的距离不宜大于（）。 23、桁架弦杆在桁架平面外的计算长度应取（）之间的距离。 24、普通钢屋架的受压杆件中，两个侧向固定点之间的垫板数不宜少于 （）个。 参考答案： 1、1／20—1／8 2、屋盖横向支撑 3、刚性 4、受压屈曲，屈曲后强度 5、隅撑 6、2， 3 7、双向受弯 8、20mm 9、防止檩条侧向变形和扭转并且提供x轴方向的中间支点 10、为了阻止檩条端部截面的扭转，以增强其整体稳定性

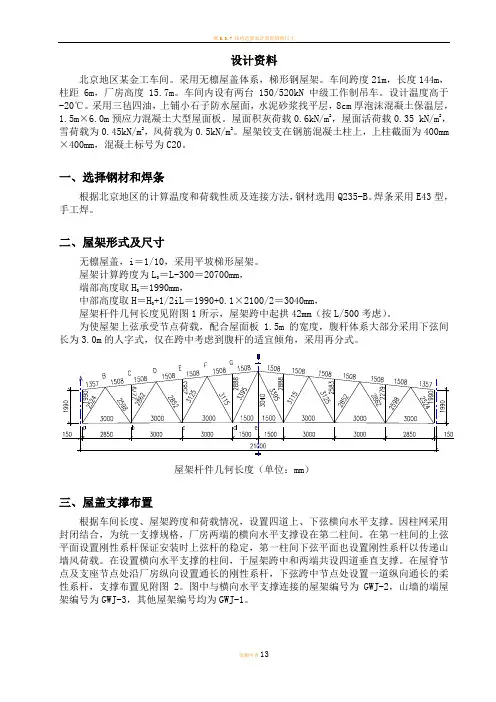

参考实例： 钢结构课程设计例题 －、设计资料 某一单层单跨工业长房。厂房总长度为120m，柱距6m，跨度为27m。车间内设有两台中级工作制桥式吊车。该地区冬季最低温度为－20℃。 屋面采用1.5m×6.0m预应力大型屋面板，屋面坡度为i=1:10。上铺120mm 厚泡沫混凝土保温层和三毡四油防水层等。屋面活荷载标准值为0.6kN/㎡，雪荷载标准值为0.75kN/㎡，积灰荷载标准值为0.5kN/㎡。 屋架采用梯形钢屋架，其两端铰支于钢劲混凝土柱上。柱头截面为400mm ×400mm，所用混凝土强度等级为C20。 根据该地区的温度及荷载性质，钢材采用Q235―A―F，其设计强度f=215kN/㎡,焊条采用E43型，手工焊接。构件采用钢板及热轧钢劲，构件与支撑的连接用M20普通螺栓。 屋架的计算跨度：Lo=27000－2×150=26700mm，端部高度：h=2000mm（轴线处），h=2015mm（计算跨度处）。 二、结构形式与布置 屋架形式及几何尺寸见图1所示。 图1 屋架形式及几何尺寸
屋架支撑布置见图2所示。 符号说明：GWJ-（钢屋架）；SC-（上弦支撑）：XC-（下弦支撑）； CC-（垂直支撑）；GG-（刚性系杆）；LG-（柔性系杆） 图2 屋架支撑布置图
三、荷载与内力计算 1.荷载计算 荷载与雪荷载不会同时出现，故取两者较大的活荷载计算。 永久荷载标准值 放水层（三毡四油上铺小石子）0.35kN/㎡找平层（20mm厚水泥砂浆）0.02×20=0.40kN/㎡保温层（120mm厚泡沫混凝土）0.12*6=0.70kN/㎡ 预应力混凝土大型屋面板 1.40kN/㎡ 钢屋架和支撑自重0.12+0.011×27=0.417kN/㎡管道设备自重0.10 kN/㎡ 总计 3.387kN/㎡可变荷载标准值 雪荷载0.75kN/㎡ 积灰荷载0.50kN/㎡ 总计 1.25kN/㎡ 永久荷载设计值 1.2×3.387=4.0644 kN/㎡（由可变荷载控制） 可变荷载设计值 1.4×1.25=1.75kN/㎡ 2.荷载组合 设计屋架时，应考虑以下三种组合： 组合一全跨永久荷载+全跨可变荷载 屋架上弦节点荷载P=(4.0644+1.75) ×1.5×6=52.3296 kN 组合二全跨永久荷载+半跨可变荷载 屋架上弦节点荷载 P=4.0644×1.5×6=36.59 kN 1 P=1.75×1.5×6=15.75 kN 2 组合三全跨屋架及支撑自重+半跨大型屋面板重+半跨屋面活荷载 P=0.417×1.2×1.5×6=4.5 kN 屋架上弦节点荷载 3 P=(1.4×1.2+0.75×1.4) ×1.5×6=24.57 kN 4 3.内力计算 本设计采用程序计算杆件在单位节点力作用下各杆件的内力系数，见表1。由表内三种组合可见：组合一，对杆件计算主要起控制作用；组合三，可能引起中间几根斜腹杆发生内力变号。如果施工过程中，在屋架两侧对称均匀铺设面板，则可避免内力变号而不用组合三。
1 《建筑钢结构设计》复习提纲《钢结构设计原理》 第九章单层厂房钢结构 1、重、中型工业厂房支撑系统有哪些(P305、317) 各有什么作用 答⑴柱间支撑分为上柱层支撑和下柱层支撑★吊车梁和辅助桁架作为撑杆是柱间支撑的组成 部分承担并传递单层厂房钢结构纵向水平力。 柱间支撑作用①组成坚强的纵向构架保证单层厂房钢结构的纵向刚度 ②承受单层厂房钢结构端部山墙的风荷载、吊车纵向水平荷载及温度应力等在地震区尚应承受纵向 地震作用并将这些力和作用传至基础 ③可作为框架柱在框架平面外的支点减少柱在框架平面外的计算长度 ⑵屋盖支撑由上弦横向水平支撑、下弦横向水平支撑、下弦纵向水平支撑、垂直支撑、系杆组成 屋盖支撑作用①保证屋盖形成空间几何不变结构体系增大其空间刚度 ②承受屋盖各种纵向、横向水平荷载如风荷载、吊车制动力、地震力等并将其传至屋架支座 ③为上、下弦杆提供侧向支撑点减小弦杆在屋架平面外的计算长度提高其侧向刚度和稳定性 ④保证屋盖结构安装时的便利和稳定 2、屋盖支撑系统应如何布置可能考作图题 答参考书P313-315 及图9.4.3 3、檩条有哪些结构型式是什么受力构件需要验算哪些项目P317319 答结构形式实腹式和桁架式檩条通常是双向弯曲构件需要验算强度、整体稳定、刚度。
4、设置檩条拉条有何作用如何设置檩条拉条 答作用为了减小檩条沿屋面方向的弯曲变形减小My以及增加抗扭刚度设置檩条拉条以减小该方 向的檩条跨度课件 如何设置当檩条的跨度4~6 m时宜设置一道拉条当檩条的跨度为6m以上时应布置两道拉条。屋 架两坡面的脊檩须在拉条连接处相互联系或设斜拉条和撑杆。Z形薄壁型钢檩条还须在檐口处设斜拉条 和撑杆。当檐口处有圈梁或承重天沟时可只设直拉条并与其连接。 5、压型钢板根据波高的不同有哪些型式分别可应用于哪些方面(P323) 答高波板波高>75mm适用于作屋面板 中波板波高50~75mm适用于作楼面板及中小跨度的屋面板 低波板波高<50mm适用于作墙面板 6、普通钢桁架按其外形可分为哪些形式(P326),梯形屋架有哪些腹杆体系(P327) 答普通桁架按其外形可分为三角形、梯形及平行弦三种。 梯形桁架的腹杆体系有人字式、再分式。 7、在进行梯形屋架设计时为什么要考虑半跨荷载作用 答梯形屋架中部某些斜杆可能在全跨荷载时受拉而半跨荷载时受压由拉杆变为压杆为不利受力情况 之一。 8、屋架中汇交于节点的拉杆数越多拉杆的线刚度和所受的拉力越大时则产生的约束作用越大压 杆在节点处的嵌固程度越大压杆的计算长度越小根据这个原则桁架杆件计算长度如何确 定?(P331-332) 此题答案仅供参考 答⑴桁架平面内弦杆、支座斜杆、支座竖杆---杆端所连拉杆少本身刚度大则0xl l
