视频输入输出常用接口介绍
随着视频清晰度的不断提升，这也促使我们对高清视频产生了浓厚的兴趣，而如果要达某些清晰度的视频就需要配备相应的接口才能完全发挥其画质。所以说视频接口的发展是实现高清的前提，从早期最常见且最古老的有线TV输入到如今最尖端的HDMI数字高清接口，前前后后真是诞生了不少接口。但老期的接口信号还在继续使用，能过信号转换器就能达到更清晰的效果，比如：AV,S-VIDEO 转VGA AV,S-VIDEO转HDMI，图像提升几倍，效果更好。
从现在电视机背后的接口也能看出这点，背后密密麻麻且繁琐的接口让人第一眼看过去有点晕的感觉。今天小编就将这些接口的名称与作用做一个全面解析，希望能对选购电视时为接口而烦恼的朋友起到帮助。
随着视频清晰度的不断提升，这也促使我们对高清视频产生了浓厚的兴趣，而如果要达某些清晰度的视频就需要配备相应的接口才能完全发挥其画质。所以说视频接口的发展是实现高清的前提，从早期最常见且最古老的有线TV输入到如今最尖端的HDMI数字高清接口，前前后后真是诞生了不少接口。但老期的接口信号还在继续使用，能过信号转换器就能达到更清晰的效果，比如：AV,S-VIDEO 转VGA AV,S-VIDEO转HDMI，图像提升几倍，效果更好。
TV接口
TV输入接口
TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。TV 接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。
AV接口
AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。
AV输入接口与AV线
由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。在连接方面非常的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。
总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。
S端子
S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。
S端子接口与S端子线
与AV 接口相比，S端子不在对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。
但S-Video仍要将色度与亮度两路信号混合为一路色度信号进行成像，所以说仍然存在着画质损失的情况。虽然S端子不是最好的，不过一般情况下AV信号为640线，S端子可达到1024线，但是这需要由片源来决定。一般来说这种接口在DVD、PS2、XBOX、NGC等视频和游戏设备上广泛使用。
色差分量接口
对于色差来说，目前可能应用并不算很普遍，主要的原因是一些CRT电视机并没有提供色差分量的输入接口。简单的说，相比过去的AV和S端子，色差是将信号分为红、绿、蓝三种基色来输入的。
色差分量接口与分量线
我们知道红、绿、蓝是色彩显示原理中的三种原色，称为三基色。通过将这3中色彩直接提取出来的画面将更加的清晰、色彩更加逼真。色差连接还需要独立的2条音频线，类似于AV中的红线和白线，分别负责左右声道。
色差分为逐行和隔行显示，一般来说分量接口上面都会有几个字母来表示逐行和隔行的。用YCbCr表示的是隔行，用YPbPr表示则是逐行，如果电视只有YCbCr分量端子的话，则说明电视不能支持逐行分量，而用YPbPr分量端子的话，便说明支持逐行和隔行2种分量了。
一般来说，档次好一些的电视拥有2组甚至3组分量接口，稍差一些的电视可能只有一组隔行，比如上面图中的电视就是有2组逐行接口。这种接口在DVD、PS2、XBOX、NGC等视频和游戏设备上都可以使用，画质方面要强过S端子。
DVI、HDMI 数字化家庭的必备接口VGA接口
VGA接口又称(S-Dub)，这是源于电脑的输入接口，由于CRT显示器无法直接接受数字信号的输入，所以显卡只能采取将模拟信号输入显示器的方式来获得画面。而VGA就是将模拟信号传输到显示器的接口。
VGA接口与VGA线
VGA接口上面共有15针空，分成三排，每排五个。VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。
DVI接口
DVI接口与VGA都是电脑中最常用的接口，与VGA不同的是，DVI是以全数字传输的接口，所以在画质上保证了完全无压缩的传输。但并不代表其只是在电脑中的接口，实际上，无论VGA与DVI在其他领域应用的都非常广泛，比如数字化的电视等等。
SCART接口是一种欧洲通用视频接口，具有输入和输出功能，支持三种视频信号格式，即CVBS(复合全电视信号)，YC(分量视频信号)和RGB，输入的信号格式可
以通过MCU检测SCART接口的FB引脚的电平，如果小于1V则为RGB，否则为CVBS/YC。
用于连接TV和VCR的SCART接口
DVI接口与DVA线
由于显卡处理的数据信号都是全部数字化的，如果要将画面传输到CRT显示设备中就必定要通过数模转换器将数字信号转为模拟信号传送过去，但是在转换过程中也就必定会造成画质的失真。这显然很不好，不但麻烦，而且画质还会失真。所以DVI接口就出现了，这是全数字传输的接口，可将数字信号不加转换的直接传输到显示器中，但是传统的CRT电视由于技术原因，无法直接接收数字信号，所以CRT面临着被液晶所取代的趋势，正如前不久东芝正式宣布的，其CRT 系列电视的时代将彻体结束，并要已全新的数字化面貌登场。
HDMI接口
HDMI接口是最近才出现的接口，它同DVI一样是采用全数字化信号的传输，但是不同的是，HDMI接口不但可以提供全数字的视频信号，而且还可以同时传输音频。就好像又回到了有线的射频接口一样，只是不一样的是，采用全数字化的信号传输不会像射频那样出现视频与音频干扰导致画质不佳的情况。
HDMI接口
HDMI连接线
这种接口由于可以同时传输音频与视频，而且是采用全数字信号，所以在家用数字电视上应用非常广。如果收看国家高清信号电视的话，需要购买电视机顶盒，而机顶盒与电视连接就需要使用HDMI接口。
总结：
基本上在日常需求中，我们会用到的接口大概就是这些了，当然还有一些几乎不常用的，小编在这里就不做介绍了。从射频接口到HDMI接口，除了是一个更新换代的过程以外，这些接口还是满足各种需求人群的必须设计。所以一般来说，电视机的背后会提供大部分的接口，但是随着科技水平的提高，不可否认，有些接口已经逐渐过时了。以前热门一时的AV接口，而如今人们更愿意选择S 端子或者色差，因为不但方便，而且能够获得更好的画质，何乐而不为呢？
现在又是一个将家庭跨入数字化高清的时代，传统的TV接口终于要被未来的全数字HDMI接口所取代了，这应该是一个好消息！

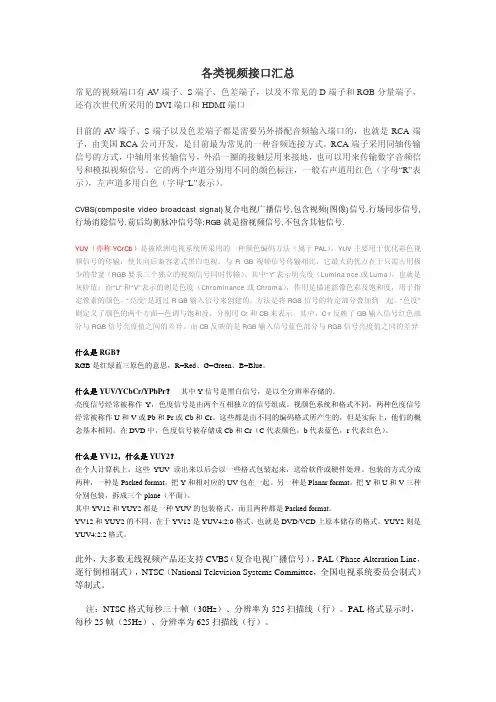

一、复合视频信号(CVBS)接口（即我们通常所说的RCA 接口）
其传输的是复合视频信号，可用一根或一组普通的音视频线传输，其中黄色的为视频信号，白色的
为左声道音频信号，红色的为右声道音频信号，如下左图所示（右图为所要连接的设备插口）。
二、S 端子
由于复合视频信号(CVBS)是将亮度和色度信号采用频谱间置方法复合在一起，会导致亮、色的串扰
以及清晰度降低等问题。但随着摄像机、S-VHS 录像机的发展，S 端子接口也得到了推广，它是将亮度
信号Y 和色度信号C 分开传输，这样可确保亮度信号不会受到色度信号的干扰。所以用S 端子比用复合
视频的AV 输出的图像要明快和清晰。
二、色差分量接口
色度信号是将色差信号调制在色副载波上而得到的，为追求更好的图像效果，就自然发展到直接传
输色差信号的方式上来了。于是各电器知名制造商各自为政，发展起来了自己的视频接口，例如欧洲
SCART 接口、日本D 端子、美国3 RCA 色差分量接口以及VGA 输出接口。
a) 欧洲厂商统一使用SCART 接口，成了欧洲电器的标准接口，传输的是RGB 三原色信号。
b) 而日本厂商发展D 端子，例如高档DVD 和电视机都具备D 端子，传输的是色差分量信号。D端子又分以下5 种，实际的接口和传输线都完全相同，只是传输的信号格式不同而已：
D1: 525i(普通NTSC 525 行隔行信号)
D2: 525i, 525p(在D1 的基础上，增加NTSC 525 行逐行信号)
D3: 525i, 525p, 1125i(在D2 的基础上，增加HDTV 1125 行隔行信号)
D4: 525i, 525p, 1125i, 750p(在D3 的基础上，增加HDTV 750 行逐行信号) D5: 525i, 525p, 1125i, 750p, 1125p(在D4 的基础上，增加HDTV 1125 行逐行信号)
注：525i 也习惯称480i，525p 也习惯称480p，1125i 也习惯称1080i，750p 也习惯称720p。前者讲的是所有的每帧扫描线，后者讲的是每帧有效图像行数。
c) 美国则是延续延用RCA 端子，不过是来传输色差分量信号的3 个RCA 端子。因其在数字视听领域的强大影响力，Y/Pb/Pr 色差分量数字在欧洲和日本以外的地区就成了象机顶盒、DVD 等的标准输出接口。即使在日本和欧洲，大部分DVD 也具备这种色差分量接口。
d) PC 电脑领域的通用接口D-SUB 9 端口（也就是我们通常讲的VGA 端子）
目前除在电脑与显示器使用VGA 接口外，只有中国厂商在较高档的逐行DVD 上有VGA 输出接口，先锋、汤姆逊、SONY、松下、飞利浦等进口机器，例如DVD 上是看不到VGA 接口的，这是因为VGA 接口上没有任何版权保护措施，所以在类似DVD 上加VGA 接口在西方注重知识产权和版权的国家，如美国是违反版权保护法的。所以，模拟视频接口的发展趋势是传输的信号频率越来越高，而且都传输的是未经过复合处理的三原信号/色差信号，来保证最好图像质量的
接口： VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。 DVI输入接口：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。 DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。 标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。AV 接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。 S视频输入：S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV接口的基础上将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4芯(不含音效) 或者扩展的7芯( 含音效)。带S-Video接口的显卡和视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经比较普遍，同AV 接口相比由于它不再进行Y/C混合传输因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度，但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) ，而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以S -Video 虽然已经比较优秀但离完美还相去甚远，S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口。视频色差输入接口：目前可以在一些专业级视频工作站/编辑卡专业级视频设备或高档影碟机等家电上看到有YUV YCbCr Y/B-Y/B-Y等标记的接口标识，虽然其标记方法和接头外形各异但都是指的同一种接口色差端口( 也称分量视频接口) 。它通常采用YPbPr 和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。由上述关系可知，我们只需知道Y Cr Cb的值就能够得到G 的值( 即第四个等式不是必要的)，所以在视频输出和颜色处理过程中就统一忽略绿色差Cg 而只保留Y Cr Cb ，这便是色差输出的基本定义。作为S-Video的进阶产品色差输出将S-Video传输的色度信号C分解为色差Cr和Cb，这样就避免了两路色差混合解码并再次分离的过程，也保持了色度通道的最大带宽，只需要经过反矩阵解码电路就可以还原为RGB三原色信号而成像，这就最大限度地缩短了视频源到显示器成像之间的视频信号通道，避免了因繁琐的传输过程所带来的图像失真，所以色差输出的接口方式是目前各种视频输出接口中最好的一种。 BNC 端口：通常用于工作站和同轴电缆连接的连接器，标准专业视频设备输入、输出端口。BNC电缆有5个连接头用于接收红、绿、蓝、水平同步和垂直同步信号。BNC接头有别于普通15针D－SUB标准接头的特殊显示器接口。由R、G、B三原色信号及行同步、场同步五个独立信号接头组成。主要用于连接工作站等对扫描频率要求很高的系统。BNC接头可以隔绝视频输入信号，使信号相互间干扰减少，且信号
