双螺母齿差式滚珠丝杠螺母副的调隙 内容提要：数控机床的日益普及和它在使用中所显示出的巨大经济效益，目前已成为机械制造技术进步和技术改造的主力，是精密机件 加工的主要手段。本文主要介绍一种数控机床进给系统中应用 最为广泛的滚珠丝杠螺母副的间隙调整方法。 关键词：滚珠丝杠螺母副调整意义 Modulation gap of ball guide screw nut (Pingdingshan College of Industry Technology, Henan467001, china) Abstract: With the increasingly popularity of numerical machine tool and great profit brought to machining by it has become a major power of mechanical technology progress and technological reform. This thesis is aimed to introduce a it largely used method of ball guide screw nut in the system of ball guide screw nut in the system of numerical controlled machine tool supply. Key Words ball guide screw nut; control; significance １滚珠丝杠副的调整方法 滚珠丝杠螺母副的调整主要是对丝杠螺母副轴向间隙进行消除。轴向间隙是指丝杠和螺母在无相对转动时，两者之间的最大轴向窜动量。除了结构本身的游隙之外，在施加轴向载荷后，轴向变形所造成的窜动量也包括在其中。一般在机加工过程中消除滚珠丝杠螺母副的轴向间隙，满足加工精度要求的办法有两种： １.1软调整法： 在加工程序中加入刀补数，刀补数等于所测得的轴向间隙数或是调整数控机床系统轴向间隙参数的数值。但这都是治标不治本的办法。因为滚
关于滚珠丝杠简介及其在数控机床上的使用 [关键]功能部件数控机床滚动导轨副滚珠丝杠副数控系统 滚珠杆是将回转运动转化为直线运，或将直线运动转化为回转动的理想的产品。滚丝杆由螺杆、螺母和滚珠组成。的功能是将旋转运动转化成直运动，这是滚珠螺丝的进一步延和发展，这项发展的重要意义就是轴承从滚动动作变成滑动作。由于具有很小的摩擦力，滚珠丝杆被广泛应用于各种数机床和精密仪器。 珠丝杆的特点： 1、与滑动丝副相比驱动力矩为1/3 滚珠丝杆丝杠轴与丝母之间有很多珠在做滚动运动，所以能得到较的运动效率。与过去的滑动丝杠副比驱动力矩达到1/3以下，即到同样运动结果所需的动力为用滚动丝杠副的1/3。在省电方面很有帮助。2高精度轴承的保证 滚珠丝是用日本制造的世界最高水平的机设备连贯生产出来的，特别在研削、组装、检查各工序的厂环境方面，对温度湿度进了严格的控制，由于完善的品质管体制使精度得以充分保证 3、微进给可能 滚珠丝杆由于是利用滚珠运，所以启动力矩极小，不出现滑动运动那样的爬行现象，能证实现精确的微进。 4、无侧隙刚性高 滚珠丝杆可加予压，由于予压力可使轴向间隙到负值，进而得到较的刚性。
5、高速进给轴承可能 滚珠丝杆由于运动率高、发热小、所以可实现高速给。 精公差:C10，C7，C5，C3，C2，C1--字越小，精度越高。 但在实际应用中，经常由于作人员对丝杠的性能不了解或养不够等原因，造成丝副的故障或损坏，从而机床进给运动造成各种影响：（1）过载问题 滚珠杠副进给传动的润滑状态不良轴向预加载荷太大、丝杠与导轨不行、螺母轴线与导轨不行、丝杠弯曲变形，都会引起过载报警一般会在CRT上显示伺服电动过载、过热或过流的报警，或在柜的进给驱动单元上，用示灯或数码管提示驱动单元过载、流信息。 （2）窜问题 窜动问是滚珠丝杠副进给传动的滑状态不良、丝杠承轴承的压盖压合情况不好、珠丝杠副滚珠有破、丝杠支承轴承可破裂、轴向预加载荷太小，使给传动链的传动间隙过，引起丝杠传动时的轴窜动。 （3爬行问题 爬问题一般发生在启动加速段或低速给时，多因进给传动链的润滑状态良、外加负载过大等因素所致。其要注意的是，伺服电动机和滚珠杠连接用的联轴器，如连接松动联轴器本身缺陷，如纹等，会造成滚珠丝转动和伺服电动机的转动同步，从而使进给运动忽忽慢，产生爬行现象 对于丝杠引起故障何进行处理呢，下面我们来对它进一下分析和总结，以确我们的维修思路。滚珠丝副常见的故障会引起数控机床产生
附表1 学习活动书（学生用表） 课前准备： 内六角扳手一套、百分表（包括表座）、十字起子；装配图纸；装配工艺及步骤的整理；直线导轨、滚珠丝杠及滑块的机械结构理论分析； 学习过程 过程预设学法 资讯10分 钟 我来看 看工作台、直线导轨、滚珠丝杠的机械结构；看滚珠丝杠与联轴器的连接结 构；看滚珠丝杠与轴（轴承座）的连接。看百分表的波动范围，检验装配精 度是否达到要求（要求：滚珠丝杠与基准导轨的平行度≤0.03mm，X轴固定 端轴承支座X轴支撑端轴承支座和X轴丝杆螺母座三者的同轴度≤0.03mm）。 计 划与决策30分 钟 我来说 （一）滚珠丝杠螺母副、直线导轨相关基础知识 （二）滚珠丝杠、直线导轨在数控机床的作用 （三）滚珠丝杠、直线导轨的装配过程 （四）底座、电机 实 施100 分钟 我来学与我来做 学习内容： 1)滚珠丝杠的结构：是回转运动与直线运动相互转换的传动装置，在数 控机床进给系统中一般采用滚珠丝杠副来改善摩擦特性。 滚珠丝杠的分类：按滚珠返回的方式不同可以分为内循环式和外循环式两种 2）滚珠丝杠的工作原理当丝杠相对于螺母旋转时，两者发生轴向位移，而滚珠则可沿着滚道流动。 3）滚珠丝杠内循环的优缺点：滚珠循环的回路短、流畅性好、效率高、螺母的径向尺寸也较小，但制造精度要求高。 滚珠丝杠外循环的优缺点：结构简单、制造容易、但径向尺寸大，且弯管两端耐磨性和抗冲击性差。 4)滚珠丝杠的安装 5)滚珠丝杠的调节：滚珠丝杠必须与导轨完全平行。 6) 直线导轨的的组成：是由一根导轨和滑块构成。 7) 直线导轨的类型 8)直线导轨的特缺点：定位精度高、磨耗少能长时间维持精度、使用 高速运动且大幅度降低机台所需驱动马力、可同时承受上下左右的负荷、组 装容易并具互换性、滑轨构造简单。 9）直线导轨的安装 （一）滚珠丝杠副和直线导轨的装配包括以下类容：
双螺母齿差式滚珠丝杠螺母副的调隙 平顶山工业职业技术学院张丽荣 内容提要：数控机床的日益普及和它在使用中所显示出的巨大经济效益，目前已成为机械制造技术进步和技术改造的主力，是精密机件 加工的主要手段。本文主要介绍一种数控机床进给系统中应用 最为广泛的滚珠丝杠螺母副的间隙调整方法。 关键词：滚珠丝杠螺母副调整意义 Modulation gap of ball guide screw nut (Pingdingshan College of Industry Technology, Henan467001, china) Abstract: With the increasingly popularity of numerical machine tool and great profit brought to machining by it has become a major power of mechanical technology progress and technological reform. This thesis is aimed to introduce a it largely used method of ball guide screw nut in the system of ball guide screw nut in the system of numerical controlled machine tool supply. Key Words ball guide screw nut; control; significance １滚珠丝杠副的调整方法 滚珠丝杠螺母副的调整主要是对丝杠螺母副轴向间隙进行消除。轴向间隙是指丝杠和螺母在无相对转动时，两者之间的最大轴向窜动量。除了结构本身的游隙之外，在施加轴向载荷后，轴向变形所造成的窜动量也包括在其中。一般在机加工过程中消除滚珠丝杠螺母副的轴向间隙，满足加工精度要求的办法有两种： １.1软调整法： 在加工程序中加入刀补数，刀补数等于所测得的轴向间隙数或是调整数控机床系统轴向间隙参数的数值。但这都是治标不治本的办法。因为滚
滚珠丝杠副现状及发展 学院机械学院 专业班级机设1094 姓名罗成李源刘飞华王庆维钟鸿翔 指导教师邓奕 2013/3/13
摘要 近年来，随着加工制造、工艺、材料冶炼及热处理等技术的进步和发展，作为精密线性传动的首选部件之一的滚珠丝杠副越来越受国内、国际制造业的重视，其综合性能也有了很大的提高，因此本文在此基础上对滚珠丝杠副进行简单的探讨和研究。 本文对其可以概括为以下的三个方面： 一方面，滚珠丝杠副是目前世界上应用最广泛的一种新型的传动形式，其结构是有哪些部件组成，结构特点是什么，工作原理以及具有什么发展优势；第二方面，回顾滚珠丝杠副的发展简史，概述了其国内、外的发展现状及动态总结了一些滚珠丝杠副的国内外研究成果；最后一方面，概述对滚珠丝杠副的优化前景和应用发展。 [关键词]滚珠丝杠副结构特点现状发展应用前景
前言：机电一体化技术是机械工业发展的必然趋势，有广阔的技术前景。滚珠丝杆副是为了适应机电一体化机械传动系统的要求而发展起来的一种新型传动机构，由滚珠丝杠、滚珠螺母（组件）和滚珠组成，可以将旋转运动变为直线运动，或者将直线运动转变成旋转运动。它具有传动效率高、启动力矩小、传动灵敏平稳、工作寿命长等优点。但是由于制造和装配的误差，滚珠丝杠副总是存在间隙，同时，滚珠丝杠在轴向载荷的作用下，滚珠和螺纹滚道接触部位会产生弹性变形，影响滚珠丝杠的传动精度。 滚珠丝杠副不仅是各类数控装备的核心功能部件，还是机械工业领域中资本密集型和技术密集型的重要通用零部件。在线性传动家族中滚珠丝杠副是应用面很广，产业化程度较高的产品。 一、滚珠丝杠副的结构及特点 (一)、滚珠丝杠副的结构 随着机床加工精度越来越高，滚珠丝杠副以其许多独特的优点，越来越多出现在有较高精度的机床上。滚珠丝杠螺母机构如图2-1所示，丝杠1和螺母2都具有圆弧形螺旋槽，合起来形成螺旋线滚道，连续装入若干（一般小于150个）等直径的滚珠3.当丝杠与螺母传动时，滚珠便沿螺旋槽滚动，数圈后经由回程引导装置，重新回到丝杠与螺母之间，形成一个闭合的循环回路[6]。一般滚珠丝杠副根据螺母的数量可以分为单螺母滚珠丝杠结构和双螺母滚珠丝杠结构如图2-2。
近年来．越来越多的滚珠丝杆被用在各式各样的机床上来满足设备高精度与高性能的需求，滚珠丝杆已成为使用最广的传动元件之一。在CNC的机械中，使用滚珠丝杆能增加其定位精度及延长其使用寿命。在传统机械上，滚珠螺杆也逐渐取代爱克姆螺杆。 滚珠螺杆通常搭配预压力来消除机器运转时的背隙，但若滚珠螺杆安装不当，就无法体现其高精度与较长的寿命本文主要讨论滚珠螺杆的问题与问题的预防，来帮助使用者找出不正常工作的原因。 间隙太大 1.1 无预压或预压不足 无预压的滚珠螺杆垂直放置时．螺帽会因本身的重量而造成转动下滑：无预压的螺杆会有相当的背隙，因此只能用于较小操作阻力的机器，但主要的依据是其定位精度没有太多的要求。 滚珠螺杆出厂时会在不同的应用场所给出正确的预压量，并在出厂前调整好预压：因此当您定购滚珠螺杆前请详述设备的操作情况。 1.2 扭转位移太大 螺杆小，刚性越高，细长比的界限一般在60以下(精度与细长比的关系参考下表一细长比与精度表)。如果细长比太大．螺杆会产生自重下垂。如果滚珠螺杆只以侧支撑．此种设计刚性较弱，应尽可能避免。 1.3 轴承选用不当 通常滚珠螺杆必须搭配斜角轴承．尤其是以高爪力角设计的轴承为较佳的选择：当滚珠螺杆承受轴向负载时，一般的深沟滚轴轴承会产生一定量的轴向背隙．因此深沟滚珠轴承不适用于此。 1.4 轴承安装不当 (1)若轴承安装于滚珠螺杆而两者贴合不确实，在承受轴向负载的情况下会产生背隙，这种情彤可能由于螺杆肩部太长或太短所造成的。 (2)轴承的承靠面与锁定螺帽V形牙轴心的垂直度不佳．或两对应方向的锁定螺帽面平行度不佳，会导致轴承的倾斜：因此螺帽肩部的锁定螺帽V形牙与轴承的承靠面必须同时加工．才能确保垂直度．如果以研磨方式加工更好。
滚珠丝杆螺母副工作原理 滚珠丝杆螺母副是数控机床中回转运动转换为直线运动常用的传动装置。它以滚珠的滚动代替丝杆螺母副中的滑动，摩擦力小，具有良好的性能。 1.组成及工作原理： ·组成：主要由丝杆、螺母、滚珠和滚道（回珠器）、螺母座等组成。 ·工作原理：在丝杆和螺母上加工有弧行螺旋槽，当它们套装在一起时便形成螺旋滚道，并在滚道内装满滚珠。而滚珠则沿滚道滚动，并经回珠管作周而复始的循环运动。回珠管两端还起挡珠的作用，以防滚珠沿滚道掉出。 2．特点： ·传动效率高：机械效率可高达92%~98%。 ·摩擦力小：主要是用滚珠的滚动代替了普通丝杆螺母副的滑动。 ·轴向间隙可消除：也是由于滚珠的作用，提高了系统的刚性。经预紧后可消除间隙。 ·使用寿命长、制造成本高：主要采用优质合金材料，表面经热处理后获得高的硬度。 3．滚珠丝杆螺母副的消隙 ·双螺母垫片调隙：
滚珠丝杆螺母副采用双螺母结构（类似于齿轮副中的双薄片齿轮结构）。通过改变垫片的厚度使螺母产生轴向位移，从而使两个螺母分别与丝杆的两侧面贴合。当工作台反向时，由于消除了侧隙，工作台会跟随CNC的运动指令反向而不会出现滞后。 ·双螺母螺纹调隙：
图示为利用两个锁紧螺母调整预紧力的结构。两个工作螺母以平键与外套相联，其中右边的一个螺母外伸部分有螺纹。当两个锁紧螺母转动时，正是由于平键限制了工作螺母的转动，才使得带外螺纹的工作螺母能相对于锁紧螺母轴向移动。间隙调整好后，对拧两锁紧螺母即可。结构紧凑，工作可靠，应用较广。 ·双螺母齿差调隙： 在两个工作螺母的凸缘上分别切出齿数为Z 1、Z 2的齿轮，且Z 1、Z 2相差一个齿，即： 112=?Z Z 两个齿轮分别与两端相应的内齿圈相啮合，内齿圈紧固在螺母座上。 设其中的一个螺母Z 1转过一个齿时，丝杆的轴向移动量为为S 1，则有： 11:1:S T Z = 则11Z T S = 如果两个齿轮同方向各转过一个齿，则丝杆的轴向位移为： 212121Z Z T Z T Z T S S S =?=?=Δ 例：当Z 1=99，Z 2=100时，m S μ1≈Δ。可以达到很高的调整精度。 4．滚珠丝杆螺母副的安装 滚珠丝杆螺母副所承受的主要是轴向载荷。它的径向载荷主要是卧式丝杆的自重。安装时，要保证螺母座的孔与工作螺母之间的良好配合，并保证孔与端面的垂直度等。这时主要是根据载荷的大小和方向选择轴承。另外安装和配置的形式还与丝杆的长短有关，当丝杆较长时，采用两支撑结构；当丝杆较短时，采用单支撑结构。
滚珠丝杠螺母副结构图及其工作原理本次观察了实训车间的数控车床、数控铣床、加工中心，作为它们进给伺服 系统机械传动结构中的滚珠丝杠螺母副的结构都是一样的。 滚珠丝杠螺母副的结构原理图 ·组成：主要由丝杆、螺母、滚珠和滚道（回珠器）、螺母座等组成。 ·工作原理：在丝杆和螺母上加工有弧行螺旋槽，当它们套装在一起时便形成螺旋滚道，并在滚道内装满滚珠。而滚珠则沿滚道滚动，并经回珠管作周而复始的循环运动。回珠管两端还起挡珠的作用，以防滚珠沿滚道掉出。 特点： ·传动效率高：机械效率可高达92%~98%。 ·摩擦力小：主要是用滚珠的滚动代替了普通丝杆螺母副的滑动。 ·轴向间隙可消除：也是由于滚珠的作用，提高了系统的刚性。经预紧后可消除间隙。 ·使用寿命长、制造成本高：主要采用优质合金材料，表面经热处理后获得高的硬度。 滚珠丝杠螺母副的滚珠循环方式有两种：滚珠在循环过程中有时与丝杠脱离接触的成为外循环（如图b），始终与丝杠保持接触的成为内循环（如图a）。 (a) 内循环（b）外循环 (1)外循环外循环是常用的一种外循环方式。这种结构是在螺母体上轴向相隔数个半导程处钻两个孔与螺旋槽相切，作为滚珠的进口与出口。再在螺母的外表面上铣出回珠槽并沟通两孔。另外，在螺母内进出口处各装一挡珠器，并在螺母外表面装一套筒，这样构成封闭的循环滚道。外循环结构制造工艺简单，使用较广泛。其缺点是滚道接缝处很难做得平滑，影响滚珠滚动的平稳性，甚至发生卡珠现象，噪声也较大。 (2)内循环内循环均采用反向器实现滚珠循环，数控机床反向器有两种型式。圆柱凸键反向器，反向器的圆柱部分嵌入螺母内，端部开有反向槽。反向槽靠圆柱外圆面及其上端的凸键定位，以保证对准螺纹滚道方问。扁圆镶块反向器，反向器为一半圆头平键形镶块，镶块嵌入螺母的切槽中，其端部开有反向槽。两种反向器比较，后者尺寸较小，从而减小了螺母的栏手向尺寸及缩短了轴向尺寸。
滚珠丝杠的安装及空隙 调节方法 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
【文章摘自：机械设备论坛】滚珠丝杠副是在丝杠和螺母之间以滚珠为滚动体的螺旋传动元件，它是一种精密、高效率、高刚度、高寿命且节能省电的先进传动元件，可将电动机的旋转运动转化为工作台的直线运动,因此广泛应用在机械制造，特别是数控机床及加工中心上，为主机的高效高速化提供了良好的条件。 随着数控机床和加工中心工作精度要求的日益提高，滚珠丝杠副的高精度化成为发展的必然趋势，在主机上的安装精度也逐渐成为装配中的突出问题，为了达到机床坐标位置精度的要求，减少丝杠绕度，防止径向和偏置载荷，减少丝杠轴系各环节的升温与热变形，最大限度的减轻伺服电机的传动扭矩并提高机床连续工作的可靠性，就必须提高滚珠丝杠副在机床上的安装精度。 滚珠丝杠副常用的安装方式通常有以下几种：双推-自由方式；双推-支承方式；双推-双推方式。 大型卧式加工中心，是具有高性能、高刚性和高精度的机电一体化的高效加工设备，是加工各类高精度传动箱体零件及其他大型模具的理想加工设备。它的三个坐标方向均采用伺服电机带动滚动丝杠传动，三个坐标方向，即X、Y、Z的工作行程较大。 由于滚珠丝杠副的结构特点，使主机上三个方向的滚珠丝杠副的安装变得特别关键。 按照传统的工艺方法，安装滚珠丝杠一直沿用芯棒和定位套将两端支承轴承座及中间丝母座连接在一起校正、用百分表将芯棒轴线与机床导轨找正平行并令芯棒传动自如轻快的方法。
这种安装方法在三个坐标方向行程较小的小型数控机床和加工中心上应用较方便。 由于芯棒与定位套、定位套与两端支承的轴承孔以及中间的丝母座孔存在着配合间隙，往往使安装后的支承轴承孔和丝母座孔的同轴度误差较大，造成丝杠绕度增大、径向偏置载荷增加、引起丝杠轴系各环节的温度升高、热变形变大和传动扭矩增大等一系列严重后果，导致伺服电机超载、过热，伺服系统报警，影响机床的正常运行。 另外，两端轴承孔与中间丝母座孔的实际差值无法准确测量，从而影响进一步的精确调整。对于三个坐标方向行程较大的数控机床和加工中心，由于所需芯棒多在1500mm以上，加工困难，不易保证精度，因此无法采用芯棒与定位套配合的找正方法进行滚珠丝杠副的安装。 在生产某型卧式加工中心时，由于机床的三个坐标行程较大，采用传统工艺方法安装的过程中，由于两端轴承孔与中间丝母座孔同轴度超差，造成滚珠丝杠径向和偏置载荷增加，经常出现伺服电机超载、过热，伺服系统报警等现象，使机床无法连续运行，同时严重影响滚珠丝杆的使用寿命和传动精度，缩短了主机的维修周期。 利用其他装配方法，如采用移动滑鞍，缩短丝母座与轴承座的距离，将丝母座与两端轴承座分别找正的方法，由于需要两段分别找正，加上检棒和检套的配合间隙，实际应用效果也不理想，同样存在上述问题。 通过对该产品的现场技术攻关，经过多次反复的摸索与生产验证，总结出一条比较可靠的装配工艺方法。
1 滚珠丝杠副的载荷计算 (1) 工作载荷F 工作载荷F是指数控机床工作时，实际作用在滚珠丝杠上的轴向作用力，其数值可用下列进给 作用力的实验公式计算： 对于燕尾形导轨机床 F=kFx+f'(Fz+2Fy+W)(1) 对于矩形导轨机床 F=kFx+f'(Fz+Fy+W)(2) 对于三角形或组合导轨机床 F=kFx+f'(Fz+W)(3) 对于钻镗主轴圆导轨机床 对于滚动导轨机床 F=Fx+f'(Fz+W)+Fr(5) 式(1)～(5)中：Fx、Fy、Fz—x、y、z方向上的切削分力，N； Fr—密封阻力，N；W—移动部件的重量，N；M—主轴上的扭矩，N·m；dz—主轴直径，mm； 表 1 f′—导轨摩擦系数；f—轴套和轴架以及主轴的键的摩擦系数；k—考虑颠覆力矩影响的实验系数。正常情况下，k、f'与f可取表1数值。 (2) 最小载荷Fmin 最小载荷F?min为数控机床空载时作用于滚珠丝杠的轴向载荷。此时，Fx=Fy=Fz=0。 (3) 最大工作载荷F?max 最大载荷F?max为机床承受最大切削力时作用于滚珠丝杠的轴向载荷。
(4) 平均工作载荷Fm与平均转速nm 当机床工作载荷随时间变化且此间转速不同时， 式中：t1,t2,…，tn分别为滚珠丝杠在转速n1,n2,…，nn下，所受轴向载荷分别是F1,F2,…，Fn时的工作时间(min) 当工作载荷与转速接近正比变化且各种转速使用机会均等时，可用下式求得Fm和nm。 Fm=(2Fmax+Fmin)／3(8)nm=(nmax+nmin)／2(9) 2 滚珠丝杠副主要技术参数的确定 (1) 导程Ph 根据机床传动要求，负载大小和传动效率等因素综合考虑确定。一般选择时，先按机床传动要求确定，其公式为：Ph≥vmax/nmax(10) 式中：vmax—机床工作台最快进给速度，mm/min；nmax—驱动电机最高转速，r/min。在满足控制系统分辨率要求的前提下，Ph应取较大的数值。 (2) 螺母选择 由于数控机床对滚珠丝杠副的刚度有较高要求，故选择螺母时要注重其刚度的保证。推荐按高刚度要求选择预载的螺母型式。其中插管式外循环的端法兰双螺母应用最为广泛。它适用重载荷传动、高速驱动及精密定位系统。并在大导程、小导程和多头螺纹中具有独特优点，且较为经济。 ①滚珠的工作圈数i和列数j。根据所要求性能、工作寿命，推荐按表2选取。 表2 ②法兰形状。按安装空间由标准形状选择，亦可根据需要制成特殊法兰形状。 (3) 导程精度选择 根据机床定位精度，确定滚珠丝杠副导程的精度等级。一般情况下，推荐按下式估算： 式中：E——累计代表导程偏差，μm; TD——机床有效行程的定位精度，μm。
数控机床滚珠丝杠螺母副的内循环方式 滚珠丝杠螺母副的结构与滚珠的循环方式有关，按滚珠在整个循环过程中与丝杠表面的接触情况，滚珠丝杠螺母副可分为内循环和外循环两种方式。 内循环方式的滚珠在循环过程中始终与丝杠表面保持接触。如图1所示，在螺母2的侧面孔内装有接通相邻滚道的反向器4，利用反向器引导滚珠3越过丝杠1的螺纹顶部进入相邻滚道，形成一个循环回路，称为一列。一般在同一螺母上装有2～4个反向器，并沿螺母圆周均匀分布。内循环方式的优点是滚珠循环的回路短、流畅性好、效率高、螺母的径向尺寸也较小，但制造精度要求高。图1中的反向器为圆形带凸键，不能浮动，称为固定式反向器；若反向器为圆形，可在孔中浮动，外加弹簧片令反向器压向滚珠，称为浮动式反向器，可以做到无间隙、可预紧，刚度较高，回珠槽进出口自动对接，通道流畅，摩擦特性好，但制造成本高。
图1 滚珠丝杠螺母副的内循环方式 1—丝杠；2—螺母；3—滚珠；4—反向器 外循环方式中的滚珠在循环返向时，离开丝杠螺纹滚道，在螺母体内或体外作循环运动。如图2所示插管式外循环，弯管1两端插入与螺纹滚道5相切的两个孔内，弯管两端部引导滚珠4进入弯管，形成一个循环回路，再用压板2和螺钉将弯管固定。插管式外循环结构简单，制造容易，但径向尺寸大，且弯管两端耐磨性和抗冲击性差。若在螺母外表面上开槽与切向孔连接，在螺纹滚道内装人两个挡珠器，代替弯管，则为螺旋槽式外循环，螺母径向尺寸较小，但槽与孔的接口为非圆滑连接，滚珠经过时易产生冲击。若在螺母两端加端盖，端盖上开槽引导滚珠沿螺母上的轴向孔返回，则为端盖式外循环，这种方式结构简单，但滚道衔接和弯曲处不易做到准确而影响其性能，故应用较少。

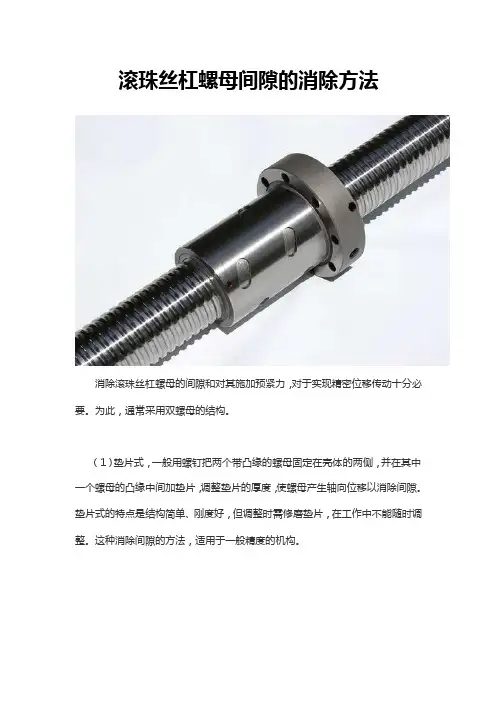

滚珠丝杠间隙的调整 令狐采学 滚珠丝杠间隙调整的三种办法：垫片调隙式：通常用螺钉来连接滚珠丝杠两个螺母的凸缘，并在凸缘间加垫片。调整垫片的厚度使螺母产生轴向位移，以达到消除间隙和产生预拉紧力的目的。这种结构的特点是构造简单、可靠性好、刚度高以及装卸方便。但调整费时，并且在工作中不能随意调整，除非更换厚度不同的垫片。螺纹调隙式：其中一个螺母的外端有凸缘而另一个螺母的外端没有凸缘而制有螺纹，它伸出套筒外，并用两个圆螺母固定着。旋转圆螺母时，即可消除间隙，并产生预拉紧力，调整好后再用另一个圆螺母把它锁紧。齿差调隙式：在两个螺母的凸缘上各制有圆柱齿轮，两者齿数相差一个齿，并装入内齿圈中，内齿圈用螺钉或定位销固定在套筒上。调整时，先取下两端的内齿圈，当两个滚珠螺母相对于套筒同方向转动相同齿数时，一个滚珠螺母对另一个滚珠螺母产生相对角位移，从而使滚珠螺母对于滚珠丝杠的螺旋滚道相对移动，达到消除间隙并施加预紧力的目的。 滚珠丝杠常见故障的诊断和排除方法： 滚珠丝杠副故障大部分是由于运动质量下降、反向间隙过大、机械爬行、润滑不良等原因造成的。
故障现象:加工件粗糙度值高 故障原因:导轨的润滑油不足够，致使溜板爬行 排除方法:加润滑油，排除润滑故障 故障现象：滚珠丝杆有局部拉毛或研损 排除方法：更换或修理丝杆 故障现象：丝杆轴承损坏，运动不平稳 排除方法：更换损坏轴承 故障现象：伺服电动机未调整好，增益过大 排除方法：调整伺服电动机控制系统 故障现象：反向误差大，加工精度不稳定 故障原因：丝杆轴联轴器锥套松动 排除方法：重新紧固并用百分表反复测试 故障现象：丝杆轴滑板配合压板过紧或过松 排除方法：重新调整或修研，用0.03mm赛尺不入为合格 故障现象：丝杆轴滑板配合楔铁过紧或过松 排除方法：重新调整或修研，使接触率达70％以上，用
滚珠丝杠传动 滚珠丝杠是机电一体化的系统中一种新型的螺旋传动机构，在其具有螺旋槽的丝杠与螺母之间装有中间传动原件——滚珠，滚珠丝杠机构虽然结构复杂，制造成本高，不能自锁，但其摩擦阻力矩小、传动效率高（92%-98%），精度高，系统刚度好，运动具有可逆性，使用寿命长，因此在机电一体化系统中得到大量广泛的应用。滚珠丝杠的特点如下： （1）、传动效率高 滚珠丝杠传动系统的传动效率高达90%-98%，为传统的滑动丝杠系统的2~4倍，耗费的能量仅为滑动丝杠的3 1。 （2）、传动精度高 经过淬硬并精磨螺纹滚道后的滚珠丝杠本身具有很高的制造精度，又由于是滚动摩擦，摩擦力小，所以滚珠丝杠传动系统在运动中温升较小，并可预紧消除轴向间隙和对丝杠进行预拉伸以补偿热伸长，因此可以获得较高的定位精度和重复定位精度。 （3）、可微量进给 滚珠丝杠传动系统是高副运动机构，在工作中摩擦力小，灵敏度高，启动平稳，低俗石无爬行现象，因此可以精密地控制微量进给。 （4）、同步性好 由于运动平稳、反应灵敏、无阻碍、无滑移，用几套相同的滚珠丝杠传动系统同时传动系统同时转动几个相同的部件或装，可以获得很好的同步效果。 （5）、高可靠性 与其它传送机械相比，滚珠丝杠传动只需要一般的润滑与防空，有的特殊场合甚至都无需润滑便可工作，系统的故障率也很低，其一般的使用寿命要比滑动丝杠高5~6倍。 1、滚珠丝杠的结构及滚珠循环方式 滚珠丝杠传动机构的工作原理如图1-1-1所示，丝杠4和螺母1的螺纹滚道内置有滚珠2，刚丝杠转动时，带动滚珠沿螺纹滚道滚动，从而产生滚动摩擦。为了防止滚珠从螺纹滚道端面掉出，在螺母的螺旋槽两端设有滚珠回程引
研究意义： 行星滚柱丝杠作为一种新型的传动装置，具有摩擦小、效率高、寿命长、体积小、承载能力强等特点，被广泛的应用于精密仪器、数控机床、武器装备、工业机器人、医疗器械的制造和航空航天等领域。 性能优势： 滚柱丝杠与滚珠丝杠的传动原理类似，但是用螺纹滚柱代替了滚珠丝杠中的滚珠作为丝杠和螺母之间的传动体，增加了接触点的数量，所以比滚珠丝杠具有更优越的性能。 行星滚柱丝杠的中心丝杠与螺母分别与滚柱啮合，在滚柱与丝杠和螺母螺旋升角相同的情况下，传动过程中没有相对滑动，与滚柱丝杠副一样，各部件之间的摩擦都为滚动摩擦，将大大减小传动摩擦阻力，传动效率将得到很大提高，传动部件经过表面工艺处理后，滚动摩擦产生的磨损极小，因此将大大提高使用寿命。（滚动摩擦的优点、与滚珠丝杠共有） 滚柱丝杠副较滚珠丝杠副有更多的接触点，可以提供更高的额定动载和静载，并且接触点的增多将大幅提高刚度和抗冲击能力。在相同载荷条件下，滚柱丝杠相对于滚珠丝杠占用更小的空间，并且使用寿命延长了10倍以上。（多接触点的优点） 滚柱丝杠副的螺纹滚柱两端通过齿轮啮合，这可以保证滚柱与丝杠和螺母间啮合传动的同步性，避免个别滚柱打滑造成干涉。这种滚柱周向相对固定的结构使得滚柱丝杠相对滚珠丝杠可以提供更大的速度和加速度。（滚柱周向相对固定优点） 由于滚柱丝杠用螺纹滚柱代替了滚柱，克服了滚珠直径对传动机构的限制。由于没有了滚柱直径的限制，滚柱丝杠可以采用比滚珠丝杠更小的导程，实现在小导程下的高速传动，振动小，噪音低。丝杠是小导程角的非圆弧螺纹，有利于提高导程精度，实现精密微进给，提高传动精度。（小导程的优点） 应用前景： 行星滚柱丝杠以上诸多优点给其带来了广阔的应用前景。滚柱丝杠具有较高承载能力和较快速度，除了可以代替梯形丝杠，滚珠丝杠外，在一定情况下可以代替气缸和液压缸的作用。其配置简单，不需要诸如阀门、泵、过滤器、传感器
数控机床滚珠丝杠的安装调整滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。它的功能是将旋转运动转化成直线运动，这是艾克姆螺杆的进一步延伸和发展，这项发展的重要意义就是将轴承从滑动动作变成滚动动作。由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。 滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力，同时兼具高精度、可逆性和高效率的特点。 工具/原料 ?机床，丝杆套件，螺钉 ?人工，扳手，卡尺等 一、支撑座侧支撑单元的安装： 1. 1 丝杆轴插入单列轴承后，用止推环固定。
用止推环固定后，将轴承插入支撑座内。 2. 3 安装精度参考值： 偏心倾斜 有间隙时： 20-30μm 1/2000max 预压式螺母： 15-25μM 1/3000max 有高精度要求: 10μm以下 1/5000max
二，滚珠丝杠往工作台和底座上安装： 先调整到安装精度参考值以内。 以固定侧支撑单元为基准时，请将螺母外径与工作台螺母支座内径调整至保持一定的间隙状态。 1. 3 以工作台为基准时，对于方形支撑单元使用薄垫片调整中心高度，对于法兰型支撑单元要将螺母外径与工作台螺母制作内径调整至保持一定间隙的状态。
三，往工作台及底座上安装： 1. 1 将滚珠丝杆螺母插入螺母支座后临时紧锁。（将螺母放置在滚珠丝杆轴的中间位置） 2. 2 将固定侧和支撑侧的支撑单元临时固定到基座上。 3. 3 移动工作台与固定侧支撑单元后，将支撑单元拧紧固定到基座上。 4. 4 固定好后，将工作台移动至靠近固定侧的行程尽头附近，幷将工作台和螺母支座相互固定。 5. 5 固定好螺母和螺母支座。 6. 6 将第4布种固定的螺栓松开，再次将工作台和螺母支座相互固定。推动工作台至固定支撑单元处调整其中心位置，使工作台能顺畅移动，对于精密工作台还需要将丝杆轴调整到与LM导轨平行的位置。 7.7 固定好后，确认工作台的运行状态，将工作台移动至支撑座。 8.8 移动工作台至支撑侧支撑单元后，将拧紧支撑单元的固定螺栓。
滚珠丝杠螺母副的支承方式 数控机床的进给系统要获得较高的传动刚度，除了加强滚珠丝杠螺母副本身的刚度外，滚珠丝杠的正确安装及支承结构的刚度也是不可忽视的因素：滚珠丝杠常用推力轴承支座，以提高轴向刚度(当滚珠丝杠的轴向负载很小时，也可用角接触球轴承支座)，滚珠丝杠在数控机床上的安装支承方式有以下几种。 (1)一端装推力轴承(固定一自由式)。 如图3-15所示，这种安装方式的承载能力小，轴向刚度低，只适用于短丝杠，一般用于数控机床的调节或升降台式数控铣床的立向(垂直)坐标中。 (2)一端装推力轴承，另一端装深沟球轴承(固定一支承式)。 如图3-16所示，这种方式可用于丝杠较长的情况。应将推力轴承远离液压马达等热源及丝杠上的常用段，以减少丝杠热变形的影响。 (3)两端装推力轴承(单推一单推式或双推一单推式)。 如图3—17所示，把推力轴承装在滚珠丝杠的两端，并施加预紧拉力，这样有助于提高刚度，但这种安装方式对丝杠的热变形较为敏感，轴承的寿命较两端装推力轴承及向心球轴承方式低。 (4)两端装推力轴承及深沟球轴承(固定一固定式)。 如图3-18所示，为使丝杠具有最大的刚度，它的两端可用双重支承，即推力轴承加深沟球轴承，并施加预紧拉力。这种结构方式不能精确地预先测定预紧力，预紧力的大小是 由丝杠的温度变形转化而产生的。但设计时要求提高推力轴承的承载能力和支架刚度。 近年来出现一种滚珠丝杠轴承，其结构如图3-19所示。这是一种能够承受很大轴向力的特殊角接触球轴承，与一般角接触球轴承相比，接触角增大到60。，增加了滚珠的数目并相应减小滚珠的直径。这种新结构的轴承比一般轴承的轴向刚度提高两倍以上，使用极为方便。产品成对出售，而且在出厂时已经选配好内外环的厚度，装配调试时只要用螺母和端盖将内环和外环压紧，就能获得出厂时已经调整好的预紧力，使用极为方便。
cnc机床间隙调整方法 ①采用cnc机床压板来调整间隙并承受颠覆力矩。cnc机床压板用螺钉固定在动导轨上，矩形导轨上常用的几种压板装置。常用钳T配合刮研及选用调整垫片、平镶条等机构，使导轨面与支承面之间的间隙均匀，达到规定的接触点数。普通机床压板面每(25×25) FIUIl2面积内为6～12个点。cnc机床间隙过大．应修磨或刮研B面，如间隙过小或压板与导轨压得太紧，则可刮研或修磨A面。 ②采用镶条来调整矩形和燕尾形导轨的间隙。从提高刚度考虑，镶条应放在不受力或受力小的一侧。对于精密机床，因导轨受力小，要求加1二精度高，所以镶条应放在受力的一侧，或两边都放馕条；对于普通机床，镶条应放在不受力一侧。cnc机床一种导轨镶条是全长厚度相等，横截面为平行四边形或矩形的平镶条，以其横向位移来调整间隙；cnc机床另一种是全长厚度变化的斜镶条，以其纵向位移来调整间隙。 cnc机床平镶条须放在适当的位置，用侧面的螺钉调节，用螺母锁紧。因各螺钉单独拧紧，故收紧力不均匀，在螺钉的着力点有挠曲。 cnc机床斜镶条在全长上支承，工作情况较好。支承面积与位置调整无关。通过用1: 40或1：100的斜镶条做细调节，但所施加的力由于楔形增压作用可能会产生过大的横向压力，因此调整时应细心。 ③采用压板镶条来调整间隙。T型压板用螺钉固定在运动部件上，运动部件内侧和T形压板之间放置斜镶条，镶条不是在纵向有斜度而是在高度方面做成倾斜。cnc机床渊整时，借助压板上几个推拉螺钉，使镶条上下移动，从而调整间隙，这种方法已标准化。 1．刀具安装要求 (1)车刀装夹时，刀尖必须严格对准工件旋转中心，过高成低都会遭成刀尖碎裂 (2)安装时刀头伸出长度约为刀杆厚度的1～1.5 倍。 2.编程要求(1)熟练掌握G00快速定位指令的格式、走刀线路及运用。 G00X_Z_; (2)热练攀组Gol定位指令的格式、走刀线路及运用。 GOl X_Z_;＿ (3)辅助指令S、M、T指令功能及运用。 3、在确定走刀路邀时，主共考启下列几点(1）寻求最短的加工路线．减少走刀的时间，提高工作效率。 (2)尽量减少在轮廓处停刀，以免留下刀痕。车刀要避免在工件表面上垂直上下
滚珠丝杠螺母副的工作原理 滚珠丝杠螺母副是数控机床中回转运动转换为直线运动常用的传动装置。它以滚珠的滚动代替丝杆螺母副中的滑动，摩擦力小，具有良好的性能。 组成及工作原理： 滚珠丝杠螺母副的结构原理图 ·组成：主要由丝杆、螺母、滚珠和滚道（回珠器）、螺母座等组成。 ·工作原理：在丝杆和螺母上加工有弧行螺旋槽，当它们套装在一起时便形成螺旋滚道，并在滚道内装满滚珠。而滚珠则沿滚道滚动，并经回珠管作周而复始的循环运动。回珠管两端还起挡珠的作用，以防滚珠沿滚道掉出。 特点： ·传动效率高：机械效率可高达92%~98%。 ·摩擦力小：主要是用滚珠的滚动代替了普通丝杆螺母副的滑动。 ·轴向间隙可消除：也是由于滚珠的作用，提高了系统的刚性。经预紧后可消除间隙。·使用寿命长、制造成本高：主要采用优质合金材料，表面经热处理后获得高的硬度。 滚珠丝杆螺母副的消隙 ·双螺母垫片调隙： 修磨垫片厚度消隙
滚珠丝杆螺母副采用双螺母结构（类似于齿轮副中的双薄片齿轮结构）。通过改变垫片的厚度使螺母产生轴向位移，从而使两个螺母分别与丝杆的两侧面贴合。当工作台反向时，由于消除了侧隙，工作台会跟随CNC的运动指令反向而不会出现滞后。 ·双螺母螺纹调隙： 用锁紧螺母消隙 差齿式调整法 图示为利用两个锁紧螺母调整预紧力的结构。两个工作螺母以平键与外套相联，其中右边的一个螺母外伸部分有螺纹。当两个锁紧螺母转动时，正是由于平键限制了工作螺母的转动，才使得带外螺纹的工作螺母能相对于锁紧螺母轴向移动。间隙调整好后，对拧两锁紧螺母即可。结构紧凑，工作可靠，应用较广。 ·双螺母齿差调隙： 两个工作螺母的凸缘上分别切出齿数为Z1、Z2的齿轮，且Z1、Z2相差一个齿，即：Z2-Z1=1，两个齿轮分别与两端相应的内齿圈相啮合，内齿圈紧固在螺母座上。 设其中的一个螺母Z1转过一个齿时，丝杆的轴向移动量为S1，则有： Z1:1=T:S1 则S1=T/Z1 如果两个齿轮同方向各转过一个齿，则丝杆的轴向位移为：ΔS=S1-S2=T/Z1-T/Z2=T/Z1Z2 例：当Z1=99，Z2=100时，ΔS≈1μ。可以达到很高的调整精度。 滚珠丝杆螺母副的安装
直线导轨和滚珠丝杠的发展趋势 我国滚动功能部件行业生产不集中、产品品种单一、含金量偏低、尚无一个在国际上有影响力的知名品牌，已成为国产数控机床发展的瓶颈。因此，加快实现我国滚动功能部件产业化很有必要。 滚动功能部件产品包括：滚珠丝杠副、滚动直线导轨副、滚珠花键、滚珠导套、直线运动部件、坐标工作台、自锁器等。它们以"滚动"为特征，具有高效省能、精密定位、精密导向、对CNC指令反应快速以及传动的高速性、同步性、可逆性等功能，是数控机床和机电一体化产品不可替代的关键配套件，也是符合21世纪生态、环保理念的重要基础零部件。它们产品虽小，却集成了精密零部件制造的许多关键技术。由于它们的标准化、系列化、通用化程度很高，又有广阔的市场，十分有利于组织专业化大批量生产。 行业现状 目前我国滚动功能部件生产企业有50家（不含台湾省），研究院所、高校共3家，企业附属研究机构3个。生产滚珠丝杠的企业有48家，年产值可达6.5亿元，生产滚动直线导轨的企业有6家（其中4家同时生产滚珠丝杠），年产值可达1.5亿元。在50家企业中，生产规模大、工艺装备较齐全、产量大、品种多的企业有6家，其余绝大部分企业规模小、产量不高、产品品种单一。 国产滚动功能部件在装备制造业中已应用于多个领域：上至"风云二号"卫星、导弹制导系统、太空舱空间传动装置、雷达装置、空港设备，下至各类数控机床、IT产业、冶金设备、铁道车辆、核电站、塑料机械、医疗器械等。 从全球范围看，我国滚动功能部件产业虽然是制造厂商最多的国家，但生产不集中、分布不合理、总产量和产值不高，除少数重点骨干企业的部分产品达到或接近国外水平外，多数企业只能生产中低档产品，且品种单一、含金量偏低，至今尚无一个在国际上有影响力的知名品牌，尚无一家上市公司。 我国滚动功能部件产业与国外的主要差距是：专业生产水平不高；信息化管理滞后；产业化进程缓慢；个性化服务跟不上。从产品总体水平看，我们处于发达国家名牌产品之下，发展中国家之上的中偏上水平，中低档产品与国外同类产品差距较小或基本持平，但生产效率却远远低于国外。而高性能、高档次的产品（高速、高精度、特高精度、低噪音等）与NSK、THK、Rexroth等知名企业有明显差距，成为制约国产高档数控机床发展的瓶颈。 国外发展趋势 国外滚动功能部件产业的总体水平和产品发展走势有以下特点： 生产规模大，信息化管理水平高，以大规模集约化制造的成本和速度，提供全方位满足用户个性化需要的众多系列产品。 滚珠丝杠、直线导轨的现状及技术动向
【文章摘自：机械设备论坛】滚珠丝杠副是在丝杠和螺母之间以滚珠为滚动体的螺旋传动元件，它是一种精密、高效率、高刚度、高寿命且节能省电的先进传动元件，可将电动机的旋转运动转化为工作台的直线运动,因此广泛应用在机械制造，特别是数控机床及加工中心上，为主机的高效高速化提供了良好的条件。 随着数控机床和加工中心工作精度要求的日益提高，滚珠丝杠副的高精度化成为发展的必然趋势，在主机上的安装精度也逐渐成为装配中的突出问题，为了达到机床坐标位置精度的要求，减少丝杠绕度，防止径向和偏置载荷，减少丝杠轴系各环节的升温与热变形，最大限度的减轻伺服电机的传动扭矩并提高机床连续工作的可靠性，就必须提高滚珠丝杠副在机床上的安装精度。 滚珠丝杠副常用的安装方式通常有以下几种：双推-自由方式；双推-支承方式；双推-双推方式。 大型卧式加工中心，是具有高性能、高刚性和高精度的机电一体化的高效加工设备，是加工各类高精度传动箱体零件及其他大型模具的理想加工设备。它的三个坐标方向均采用伺服电机带动滚动丝杠传动，三个坐标方向，即X、Y、Z 的工作行程较大。 由于滚珠丝杠副的结构特点，使主机上三个方向的滚珠丝杠副的安装变得特别关键。 按照传统的工艺方法，安装滚珠丝杠一直沿用芯棒和定位套将两端支承轴承座及中间丝母座连接在一起校正、用百分表将芯棒轴线与机床导轨找正平行并令芯棒传动自如轻快的方法。 这种安装方法在三个坐标方向行程较小的小型数控机床和加工中心上应用较方便。 由于芯棒与定位套、定位套与两端支承的轴承孔以及中间的丝母座孔存在着配合间隙，往往使安装后的支承轴承孔和丝母座孔的同轴度误差较大，造成丝杠绕度增大、径向偏置载荷增加、引起丝杠轴系各环节的温度升高、热变形变大
