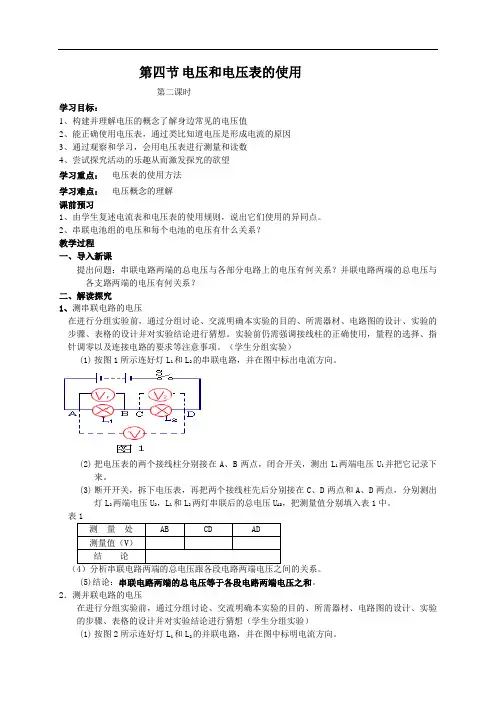

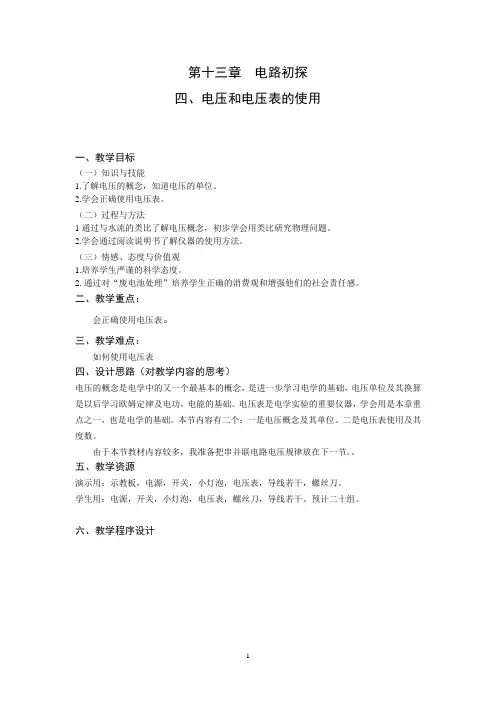

第四节电压和电压表的使用
第二课时

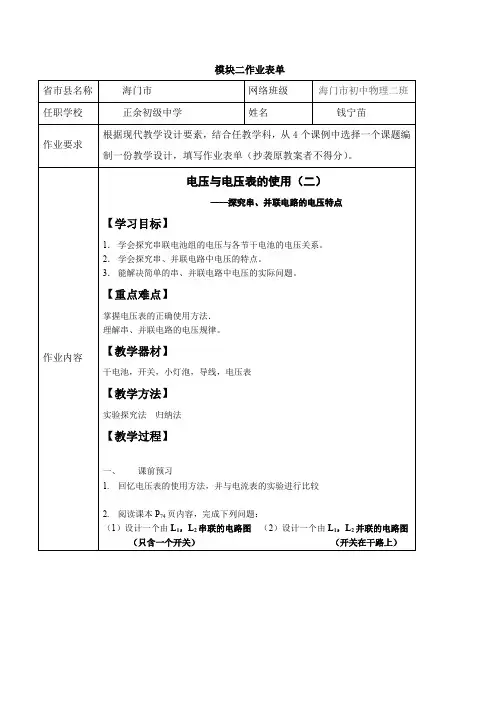

学习目标：
1、构建并理解电压的概念了解身边常见的电压值
2、能正确使用电压表，通过类比知道电压是形成电流的原因
3、通过观察和学习，会用电压表进行测量和读数
4、尝试探究活动的乐趣从而激发探究的欲望
学习重点：电压表的使用方法
学习难点：电压概念的理解
课前预习
1、由学生复述电流表和电压表的使用规则，说出它们使用的异同点。
2、串联电池组的电压和每个电池的电压有什么关系？
教学过程
一、导入新课
提出问题：串联电路两端的总电压与各部分电路上的电压有何关系？并联电路两端的总电压与各支路两端的电压有何关系？
二、解读探究
1、测串联电路的电压
在进行分组实验前，通过分组讨论、交流明确本实验的目的、所需器材、电路图的设计、实验的步骤、表格的设计并对实验结论进行猜想。实验前仍需强调接线柱的正确使用，量程的选择、指针调零以及连接电路的要求等注意事项。（学生分组实验）
(1)按图1所示连好灯L1和L2的串联电路，并在图中标出电流方向。
(2)把电压表的两个接线柱分别接在A、B两点，闭合开关，测出L1两端电压U1并把它记录下
来。
(3)断开开关，拆下电压表，再把两个接线柱先后分别接在C、D两点和A、D两点，分别测出
灯L2两端电压U2，L1和L2两灯串联后的总电压U AD，把测量值分别填入表1中。
（4）分析串联电路两端的总电压跟各段电路两端电压之间的关系。
(5)结论：串联电路两端的总电压等于各段电路两端电压之和。
2．测并联电路的电压
在进行分组实验前，通过分组讨论、交流明确本实验的目的、所需器材、电路图的设计、实验的步骤、表格的设计并对实验结论进行猜想（学生分组实验）
(1)按图2所示连好灯L1和L2的并联电路，并在图中标明电流方向。
（2）把电压表的两个接线柱分别与L1、L2和AB两端相接，分别测出L1、L2及AB间的电压，把测量值填入表2中。
表2
(3)分析电压值U1、U2、U AB，并找出它们之间的关系。
(4)结论：并联电路两端的电压与各支路两端的电压相等。
(5)实验完毕，整理仪器。
3．废干电池的污染与安全处理（学生自学生活·物理·社会）
①、通过自习让学生谈谈废旧电池的污染和安全处理对我们的生活影响。
②、让学生调查社会对电池的消费和处理废干电池的习惯，并向行政管理部门、消费者提出自
己的建议，培养自己的社会责任感和保护环境、绿色消费的意识（课后各实验小组完成一份调查报告并在班内交流）。
三、典型例题
例1、如图所示电路中，电源电压为4.5v当接通开关S后，如果L1两端的电压为2v，L2两端，的电压为2.5v，则电压表的读数为（）
A．2v B．2.5v C．4.5v D．无法确定
.例2、如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
巩固提高
A级训练
1、四节新干电池串联后的总电压是——V，三节新干电池并联后的总电压是——V．
2、在如图所示的电路中，闭合开关S后，电压表V1、V2的示数分别为2．6 V和4．5 V，则电源的电压为——V，灯L2两端的电压为——V．
3、如图，当开关S1、S2都闭合时电压表的示数为4 V，则灯L1两端的电压是——V，灯L2
两端的电压是V．
4、图中电压表测量的是( )
A．L1两端的电压B．L2两端的电压C电源电压D．L1和电源的总电压
第2题第3题第4题
5、如图所示为电压表测并联电路电压的三种接法，若电源电压均相同，则( )
A．(a)、(b)的测量结果之和等于(c)的测量结果
B．三种接法的测量结果都不同
C三种接法的测量结果相同
D．只有(a)、(b)两种接法的测量结果是相同的
6．在如图所示的电路中，电源电压为6 V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6 V，产生这一现象的原因可能是( )
A、灯L1处短路B．灯L2处短路C．灯L1处断路D．灯L2处断路
B级训练
7．灯L1与L2串联，先用电压表测灯L1两端的电压，如图所示．再测L2两端电压时，只将电压表接A的一端改接C，这种接法——(选填“正确”或“不正确”)，理由是.。
8如图所示，已知
电源为四节新
的干电池串联
而成，电压表
V1的读数为3．8
V，那么电压表
V
的读数是——V，V2的读数是——V
第5题第6题
第7题第8题
9、在探究电路连接的实验中，小明同学用电压表测出两小灯泡两端的电压相等，因此他得出结
论是：这两只灯泡是并联的．小明的推理正确吗?答：．为了进一步弄清两灯的连接情况，请你帮他想想办法，你的办法是。
C级训练
10、图中，L1和L2是两个相同的小灯泡．
(1)请你用笔画线代替导线，把图中的两个电压表接到电路
上去，让V2表测L1、L2两端的总电压，V1表测L1两端
的电压(导线不得交叉)．
(2)闭合开关后，发现V2表有示数，而V1表无示数且两灯都不发光，则电路的故障可能是
( )
A．灯L1短路B．灯L2短路
C灯L l断路D．灯L2断路
