机房空调选型方案
一、描述
由于机房设备增加发热量增大，机房原有精密空调制冷量不能满足需求，现需适量增加精密空调，解决机房温度、湿度等问题，从而保证机房设备运行的稳定性和可靠性。数据中心温度是确保服务器等IT设备正常稳定运行的先决条件，温度对计算机设备的电子元器件、绝缘材料以及记录介质都有较大的影响。在正常工作的服务器中，一般CPU 的温度较高，当电子芯片的温度过高时，非常容易出现电子漂移现象，服务器就可能出现宕机甚至烧毁；数据中心环境的最佳相对湿度范围是45%～50%，因为机房一般放置有服务器及相关敏感电子设备，若机房相对湿度较高，水蒸气在电子元器件或电介质材料表面形成水膜，容易引起电子元器件之间形成通路。若相对湿度过低时，容易产生较高的静电电压，这将干扰设备的正常运行和损坏电子元器件。因此稳定机房环境温湿度是设备运行的稳定性与可靠性的重要保证。

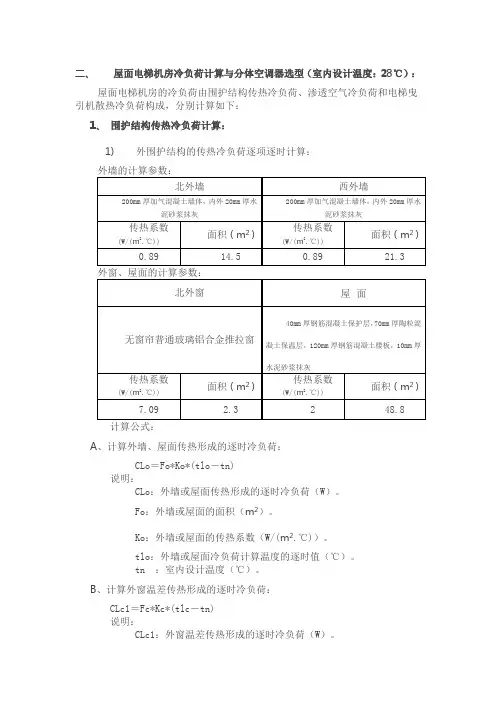

二、空调负荷的计算
机房热负荷要求我们可以知道，机房热负荷主要来源于设备的发热量，因此，我们要了解主设备的数量和用电情况以确定精密空调的容量及配置。根据现场设备数量和面积的了解，该机房设备排放相当密集，发热量相对大，不能按简单面积法计算出制冷量，要考虑设备总的发热量，所以根据以下方法计算该机房所需的制冷量：
机房面积30m2，20个机柜分两排摆放，每个机柜电流约为10A。即一个机柜的功率为（10*220=2200W），总功率为44KW。
功率及面积法：Qt=Q1+Q2
Qt 总制冷量（KW）
Q1 室内设备负荷（设备功率因数为0.8）
Q2 环境热负荷（0.14—0.18KW/m2*机房面积）南方一般取最高值，北方取最低值。
计算得机房所需总制冷量：Qt=44*0.8+0.18*30=40.6 KW
考虑到每个机房还应该备有余量扩容的空间，一般为10% - 20%。取大值为20%
即最终所需总冷量为：Q =40.6 *（1+20%）=48.72 KW
三、方案
根据计算结果，得出以下几种方案：
方案一：采用一台双系统STULZ CPD552A风冷
双系统是指有双个制冷回路。当机房温度高于设定温度时，启动一台压缩机制冷，当一台压缩机不能满足负荷换热要求时，而启动另外一台压缩机以达到需求。
选用这个机型机组占地面积比较小，当制冷需求比较小时启动一台压缩机，起到一个节能作用。当其中一台压缩机有故障时不影响另外一台压缩机正常工作，但是整个机房的制冷量会减少40-50%，总制冷量便达不到机房所需负荷换热要求，影响设备的正常运行。
在小机房热密度高的地方，建议用双制冷系统空调，因为单系统空调在压缩机停机后需要3分钟时间才能再次启动，这期间机房的温度会上升较快，边角区域有可能会超温。而双系统由于有0－50％－100％制冷量控制，可以让机房温度更平稳。
方案二：采用两台单系统STULZ CPD451A风冷
单系统指一个制冷回路。采用二台单系统机组在一主一备模式下轮流工作，即使一台机组有故障起动备用机也不影响机房的负荷需求。在保证机房需求同时也大大延长机组的使用寿命。不过成本费用比一台双系统机组高，占地面积也较大。
方案三：采用三台单系统STULZ CPD261A 风冷
采用三台单系统机组在二主一备模式下轮流工作，即使一台机组有故障起动备用机也不影响机房的负荷需求。在保证机房需求同时也大大延长机组的使用寿命。
对比方案二更加灵活，占地面积较小。
根据现场的状况，建议选择方案三。
STULZ产品介绍
采用微机控制
·每台机组通过各自的 C7000 控制器来控制，具有高可靠性
·可连接通用的楼宇管理系统
·可采用 http 和 SNMP 通信协议
·通过 GSM 调制解调器，进行监控、记录和报警
Compact Plus DX 直接蒸发型空调技术参数
备注：所有数据在400 V / 3相/ 50 Hz的条件下均可适用，下送风机组采用20 Pa机外静压；上送风机组采用50 Pa机外静压
1) 回风工况：24o50 % 相对湿度；冷凝温度45°C
2) 机房热负荷必须加上风机吸收功率
西安ⅩⅩ集团配套部软件园项目空调能源比较方案 1．项目概要 2．技术原则 3．能源方案 4．能源状况 5．能源状况分析 6．方案选型 7．初投资比较 8．运行费用比较 9．结论 10．附件（投资计算书）
1.项目概要 西安ⅩⅩ集团配套部软件园外包服务大楼项目，总建筑面积 5.4万平方米。冷负荷5660kw,热负荷约3600 kw；孵化器热负荷1180；培化楼热负荷400kw；餐厅热负荷437 kw。 远大推荐采用可靠、经济、环保的空调系统，采用BZ250ⅩDH1×2直燃机满足系统冷热负荷的需求。制冷能力5815kw，制热能力5582 kw。 2.技术原则 根据西安ⅩⅩ集团配套部软件园项目要建成国际化的、具有领航和示范作用的形象定位要求，应对能源系统提出极高的技术原则： 第一，要确保能源供应的绝对可靠。 第二，应采用世界领先的能源科技，建成一流的精品工程。 第三，系统高效低耗，具有最佳的经济性。 第四，清洁环保，社会效益显著，符合可持续发展方针。 3. 能源方案 远大推荐的能源系统，采用燃气直燃机的能源方式，为项目提供空调冷热源需求。其构成如下表。 4、能源状况 开闭所建设费：500元/KVA 基本电费：20元/KW.月 平均电价：0.95元/ KW 电功率因数：0.85 天然气价格：1.9元/m3天然气热值：8500kcal/ m3 开机时间：12小时/天天然气接入：约25万元 热网入网费：30元/m2热网价格：123元/蒸吨
5、能源状况分析： a.西安高新区空调的使用特点决定了电价属于非居民照明用电电价，平均电价约：0.95 元/ KW。 b.由于采用电制冷方式所需要的电力配套负荷巨大，需要建设相应的电力开闭所，而 开闭所到各大楼的电缆地沟等铺设费用依然要收取。 c．天然气接入费：约25万元。 d．高薪区热网建设费：30元/平方米； d．远大Ⅸ型直燃机制冷额定负荷COP为1.34（含电耗），综合负荷1.529。 6、方案选型 方案A：选用2台远大BZ250ⅩDH1型溴化锂直燃机满足服务大厦及相关建筑（87400m2）的制冷和采暖。 方案B：选用2台530KW的水冷式离心机组满足服务大厦制冷；采用热电厂热网通过换热实现服务大厦及相关建筑采暖。 说明：主机设备的冷量按成倍数配置是考虑了使用中的负荷调节问题。冷却水泵的型号不同是因为远大采用冷却水大温差小流量技术来降低水泵的电耗，在保证同样制冷量的前提下，最大程度的节约用电。 7 8、运行费用比较： 运行费用的计算是在同等的制冷采暖负荷、设备运行时间和同样的负荷率等条件下，根 据不同方案所对应的设备需要的运行费的测算值。可能与实际的使用情况有一定差异。 注意：以下运行费用的计算只针对主机，冷却水变频系统未予以考虑。 制冷运行参数计算依据来源约克离心机、远大直燃机参数样本。 计算公式：天然气耗量×气价×年小时数×负荷率=制冷运行气费
机房精密空调项目 方案书 海瑞弗空调设备(北京)有限公司 机房精密空调TADR0261方案 一、项目描述 中心机房空调项目：现有机房面积约为70m2，机房内机架柜现有8台，备用电源UPS功率20KVA。 二、选型描述 本空调项目是为了满足贵公司所提供的机房环境控制的技术要求，使机房环境温度稳定在夏季23℃±1℃，冬季20℃±1℃，变化率＜5℃/h，相对湿度在45%～65%不结露，净化度≤100万级。 我们就根据机房制冷量360Kcal/h/m2进行制冷选型，60㎡的机房所需要的制冷量约为21600Kcal/h，即是。考虑到机房重要性及制冷冗余性,因此我们推荐使用1台海瑞弗TADR0261（制冷量为：）型下送风上回风恒温恒湿机房精密空调，下送风空调利用架空地板下面的空间进行送风，形成点对点的制冷方式，不容易形成送风死角。海瑞弗系列恒温恒湿机房精密空调能为贵单位机房提供恒温恒湿的机房环境。 海瑞弗机房精密空调有多种送回风形式空调可选择，我们会根据贵公司的具体要求及机房现场的实际条件，提供最合适的送、回风形式。 三、机房工程设计概述
数据中心基础设施的建设，很重要的一个环节就是计算机机房的建设。计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体，更需要丰富的工程实施和管理经验。计算机房设计与施工的优劣直接关系到机房内计算机系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。 由于计算机机房的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。所以，一个合格的现代化计算机机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。 本设计方案项目主要是机房精密空调。本设计方案书根据国家标准及行业标准设计和施工。 设计原则 机房中心的设计必须满足当前各项需求应用，又面向未来快速增长的发展需求，因此必须是高质量的、高安全、可靠灵活的、开放的。我们在进行设计时，遵循以下设计原则： 实用性和先进性： 采用先进成熟的技术和设备，满足当前的需求，兼顾未来的业务需求，尽可能采用最先进的技术、设备和材料，以适应高速的数据传输需要，使整个系统在一段时期内保持技术的先进性，并具有良好的发展潜力，以适应未来信息产业业务的发展和技术升级的需要。 安全可靠性： 为保证各项业务应用，网络必须具有高可靠性，决不能出现单点故障。要对数据中心机房布局、结构设计、设备选型、日常维护等各个方面进行高可靠性的
机房空调拦水坝施工修复方案 根据现有拦水坝的现有状况存在的问题有；竖向裂纹，拐角开裂，拦水坝底部与地面结合处开裂和漏水问题 一.准备工作： ●工具：小推车，铁锹，板砖，沙子，水泥，水桶，防冻棉被，发泡胶，墙缝修复剂， 防水剂 ●材料堆放与运输使用：建筑材料袋装，现场允许可以堆放最好，不能堆放施工方自己解 决，进入机房只允许采用盆或者桶装的已经搅拌好的水泥砂浆。 ●人员到场联系业主办理人员出入证，业主告知活动范围，施工方告知业主今天施工范围， 施工人员严禁现场抽烟，随意走动，不需乱摸设备，划定工作局域设置围挡。二．施工风险预测及处理： 1.人员至少2人配合，使用专用地板吸盘（有地板的空调房间）设置围挡标示，现场需要浇水侵湿裂缝时需要采用带盖的水桶，防止水桶倾倒。 2.施工前需要业主人员配合，现场监督，如出现施工过程中照成管路泡水，使用防冻棉被包裹漏水点，并另外人员关闭水管阀门，清理下水口，及时排出积水。 3.施工材料有可能会使消防极早期报警，需要提前告知消防中控，现场需有一名值班人员和一台对讲机及时确认沟通。 三．根据拦水坝状态进行以下修复方法： 1.竖向裂缝时，观察是表面裂纹还是横向内部断开。假如表面裂纹，用水侵湿裂口重复多次待裂口处有水的反光点，证明原有建筑吸水饱和，使用已经搅拌好的水泥砂浆，修复裂纹；如果出现横向断面，需要拆除一段拦水坝，距离大于24cm以上，使用新的砖块填补，然后水泥砂浆抹平表面。此方法也适用于出现2段短缝的防水坝修复。
2.拐角开裂时，先确定是表面开裂还是内部同时开裂，表面开裂可以采用墙缝修复剂挤入裂缝口平整抹匀即可，如气味迫使极早期报警，请专业人员手动关闭，开门保持通风1小时即可。 3.拦水坝底部与地面开裂时，试水实验出现漏水渗水，需要拆除相应位置，重新垒砌防水坝;试水实验没有出现漏水说明，只需修复表面裂缝，可采用裂缝修复剂即可。 4，对于外观出现的磕碰，残缺，无漏水时可采用表面水泥灰浆罩面即可。 5.对于修复过程破坏原有的防水层时，还需进行防水处理。 四．工作完成确认： 1，在完成一天的工作时，需要找业主负责人验收签字，这样可以避免整体验收时，已经修复的水泥已经凝固再进行2次修复的水泥砂浆结合效果不理想的问题。 2.清理现场垃圾和工具，擦拭地板，拆掉安全标示和临时围挡，进行下一个工作界面的施工。 2016年4月7日上海高进科技有限公司李猛
精心整理 机房空调制冷量计算方法 精密空调的负荷一般要根据工艺房间的实际余热余温以及状态的变化进行准确计算，但在条件不允许时也可计算，下面介绍两种简便的计算方法： 制冷量简便计算方法： 方法一：功率及面积法 Qt Q1 Q2 Qt=Sxp Qt S P ? ? ? ? ? ? ?Ups ? ? UPS 1-2.KCal=KVA×860 1-3.BUT/小时=KVA(UPS容量)×860×3.96×(1-UPS效率) =KVA(UPS容量)×3400(1-UPS效率) 例：10KVAUPS一台整机效率85%其散热量计算如下： 10KVA×3400×(1-0.85)=5100BTU/小时 1英热单位/时（Btu/h）=0.293071瓦（W） IDC机房空调选项计算公式 Q=W×0.8×(0.7---0.95)+｛(80---200)×S｝/1000.Q为制冷量，单位KW；
W为设备功耗，单位KW；按用户需求暂按110KW; 0.8为功率因数； 0.7-0.95为发热系数，即有多少电能转化为热能；取0.7 80-200是每平方米的环境发热量，单位是W; S为机房面积，单位是m2。 根据不同情况确定制冷量 情况一（没有对机房设备等情况考察之下） 数据室估算：在一个小型的金融机房中，数据设备室通常的面积小于50平方，在数据设备、机房的建筑热量没有确定下来之前，可以按照金融机房通用的估计方法进行机房空调制冷量的预估： 500w～ 例如 ～ 例如的 共3 2台 1 ①设备负荷（计算机及机柜热负荷）； ②机房照明负荷； ③建筑维护结构负荷； ④补充的新风负荷； ⑤人员的散热负荷等。 ⑥其他 2：热负荷分析： （1）计算机设备热负荷：Q1=860xPxη1η2η3Kcal/h
空调系统选型建议报告 一、空调冷（热）源选型 注：本次报告仅供概念性方案参考，暂未考虑盖顶后中庭冷负荷。超市、影院方案为商家惯例做法，只做定性探讨。 二、商场制冷主机选型合理性分析 商场制冷主机采用水冷离心式冷水机组，方案为两大一小搭配使用，是基于以下理由： 首先分析商场空调系统负荷特点：a、空调冷负荷达2700RT，且集中度较高； b、在一个供冷期内，冷负荷随气候变化而变化，且变化幅度较大； c、只在最热的约30天里（大约10:30至4：00点），空调系统达到满负荷运行，其它时段都在部分负荷下运行（约70%时间运行在总装机容量60%负荷情况下）。 其次分析离心式冷水机组的运行特点：a、单台离心机的制冷量较大，制冷系数比其它类型的制冷设备普遍要高；b、在相同冷却水温的情况下，一般在50-80%负荷之间运行效率最高；c、制冷量越大，设备的运行效率越高。 最后分析商场空调系统的特殊使用情况：按照功能设置要求，部分商业面积需要营业到凌晨2点甚至通宵，需要提供空调；在过渡季节不定期，因气温过高需要使用空调。但此时负荷相对较小，采用大型离心机则达不到最高效率运行区间，且容易导致喘振。 因此，我们选用两台制冷量尽可能大，效率尽可能高的离心式冷水机组，以
保证空调系统整体运行效率；选择一台较小的机型与小负荷情况匹配。这样，既能保证整个系统运行高效，又能兼顾部分负荷运行时的效率。在不同季节，冷负荷在10%～100%之间变化均可实现高效运行。 三、商场热源选型方案与电锅炉对比分析 目前空调系统常用热源有两种，采用燃气真空热水机组或采用电热常压锅炉。我们不选择采用电热水锅炉，除规范有明确要求外，从纯技术层面上来看也是合理的。 1、相关数据收集与计算 在进行方案比较之前，我们先收集整理了以下数据： a、燃气锅炉效率通常为92％；电锅炉热效率一般为99％。 b、燃气热值按8500kcal/m3，商业用气价格按3元/m3， c、商业用电按0.84元/度（0.83元/度加上功率因素、线损等）。 d、热负荷单位换算 180万大卡/小时×2 = 360万大卡/小时 = 3600000×1.163×10-3 =4187 kW 2、技术性能对比 3、技术经济对比分析 A、初投资 采用燃气真空热水机组初投资为锅炉设备购置和燃气管道安装；采用电锅炉则为锅炉设备、配电系统和热交换设备的投资。 燃气锅炉方案：锅炉约60万元（市场询价），燃气管道安装约30万元，总
易事特机房精密空调 解决方案 广东易事特电源股份有限公司 2014年9月 一概述 (3) 二设计原则 (3) 三设计依据 (4) 四产品选型： (4) 4.1 工程简介 (4) 4.2 选型描述 (4) 五产品介绍： (6) 5.1机组结构组成 (6) 5.2 智能控制系统 (8) 5.3机组功能 (8) 5.4 设备配置列表 (9) 六机组安装 (10) 6.1 机组接收 (11) 6.2安装注意事项 (11) 6.3 机组外形尺寸 (11) 6.4安装室内机 (12) 6.4.1 场地选择 (12)
6.4.2 安装要求 (12) 6.4.3 机架安装 (12) 6.5 风冷冷凝器安装 (13) 6.5.1 场地选择 (13) 6.5.2 安装要求 (14) 6.5.3 冷凝器支架安装 (15) 6.6制冷系统连接 (15) 6.6.1 管路布置 (15) 七精密空调日常维护管理 (16) 7.1 精密空调维护管理要求 (16) 7.1.1 通信机房环境要求 (16) 7.1.2 空调技术要求： (16) 7.2 精密空调设备维护细则 (16) 7.2.1 空气处理机的维护 (16) 7.2.2 风冷冷凝器的维护 (17) 7.2.3 制冷部分的维护 (17) 7.2.4 加湿器部分的维修 (17) 7.2.5 冷却系统的维护 (17) 7.2.6 电气控制部分的维护 (17) 八服务承诺 (18) 8.1、服务体系架构 (18) 8.2、售后服务简要说明 (18)
一概述 精密的环境控制对计算机的运行非常重要，因此对机房的环境要求非常严格，这是为舒适性而设计的民用空调无法达到的，主要表现在以下四个方面： 温度控制：服务器及交换机工作时产生大量热量，其密度是普通办公室的6～10倍。为了保证计算机设备能够发挥最佳功效，机房温度最佳控制范围为22℃±1℃。这就要求空调机组一定要有足够的制冷能力和及时的反应调控能力，以应对温度急剧变化。 湿度控制：在机房中，过高或过低的湿度都会对计算机造成破坏。过高的湿度会使空气中的水分在计算机内凝结产生冷凝水，致使主机硬件短路或损坏。而湿度过低时，机房内会产生静电，造IT 设备无法运行甚至死机。 风量/洁净度控制：服务器及交换机工作时产生大量的显热，为了能迅速地排除这些热量，要求空调具有足够大的冷却循环风量和足够远的送风距离。同时，机房对空气洁净度的严格需求要求空调机组应提供相当于30次/小时换气次数的风量，以便对空气进行过滤。 全年运行：一般民用空调（制冷运行）只用于夏季，而且每天只工作8h～10h。但是机房空调需要全年365天、每天24小时不停地运转，甚至在冬季室外环境下都需正常制冷运行。 二设计原则 机房的主设备间原则上尽可能按《电子信息系统机房设计规范》（GB50174—2008）规定的机房标准进行设计和建设，个别环节因客观条件不允许而不能完全达到标准要求的，按实际情况设计。 鉴于机房严格的温湿度等环境要求和24小时不间断的持续运行能力要求，本方案推荐选用机房专用恒温恒湿风冷精密空调。精密空调系统是一个以微处理器控制为基础的空调系统，具有精确制冷、加热加湿、自动故障报警监测、来电自重启（避免因多个单元同时启动时引起的浪涌）、高效过滤等特点，同时有比普通空调长得多的平均无故障时间（MTBF），能为机房微电子设备提供一个长期温湿度相对恒定，空气清洁、稳定可靠的运行环境。
空调机房施工方案 一、空调机房设备安装工艺流程 图10.9.1空调机房设备安装工艺流程图 二、空调水管道安装 1. 施工前的准备工作 （1)材料准备 （2)采用的型钢、钢板、焊接钢管及管件等材料应使用具有产品合格证或相关质量证明文件的国标产品。特别是管材的厚度、椭圆度及外径应满足工程使用条件，且内外表面不应有较严重的锈蚀。 （3)型钢及管材表面除锈，可采用磨光机上安装钢丝盘进行电动除锈，除锈应干净、彻底，没有附着不牢的氧化皮。 （4)管道涂刷防锈漆时，用干净的破布擦去管子表面的砂土、油污、水分等，即可刷防锈漆。刷漆时用力要均匀适当，且应反复进行，来回刷涂，不得漏涂、起泡、流挂等。 2. 管道支吊架制作、安装 （1)管道支吊架制作前，确定管架标高、位置及支吊架形式，在条件允许的情况下，尽可能的采用共用支架。 表10.9.1管道支吊架最大间距表 （2)管道支吊架的固定
砖墙部位以预埋铁方式固定，梁、柱、楼板部位采用膨胀螺栓法固定。支吊架固定的位置尽可能选择固定在梁、柱等部位。 （3)支吊架型钢下料、开孔严禁使用氧—乙炔切割、吹孔，型钢截断必须使用砂轮切割机进行，台钻钻眼。 （4)支吊架固定必须牢固，埋入结构内的深度和预埋件焊接必须严格按设计要求进行。支架横梁必须保持水平，每个支架均与管道接触紧密。 （5)支架安装尽可能避开管道焊口，管架离焊口距离必须大于50mm。 图10.9.2 空调管道支吊架安装示意图 （6)固定支架的固定要严格按照设计要求进行，支架必须牢固的固定在构筑物或专设的结构上。 （7)大直径管道上的阀门设置专用支架支撑，不能让管道承受阀体的重量。 （8)空调供回水、冷凝水管道的支吊架与钢管间采用木托绝热，木托中间空隙必须填实，不留空隙。木托加工完后必须进行防腐处理。见下图： 图10.9.3空调管道木托示意图 3. 管道及阀件的安装 （1)管道安装的基本流程
IDC数据中心机房空调选型配置 机房空调选型依据是根据数据中心里的设备发热量和房间面积计算出来的。 深圳雷诺威精密空调设备有限公司专业研发设计销售，产品范围：机房空调、精密空调、恒温恒湿空调、基站空调、行间制冷空调（列间机房空调）。 制冷方式：风冷型、水冷型、冷冻水型、双冷源机组、节能机组、变频机组。 风冷式精密空调特点： 1.精密空调的工艺设计 坚固的金属壳体，全部壳体采用1.2mm以上的钢板。良好密封性，内衬隔热吸音材料，可防止气流泄漏及降低噪音机组带有铰链的前门，容易打开，不需提供专用工具，就能提供正常的维护服务。 美观大方的防腐蚀环保烤漆涂层。外涂环氧树脂，不但美观大方，同时可以达到防腐蚀的目的，使得机体的寿命可以增加到10年以上。
2.精密空调采用涡旋式压缩机 采用先进的高效压缩机系统，可选单独或并联式组合；噪音低，高效节能，可靠性高，使用寿命长；全系列采用先进的压缩机效能高，运动部件少，延长机组寿命，无液击现象。压缩机内装有缺相保护装置，在电源缺相或压缩机过载的情况下，能自动停止压缩机工作，保护压缩机电机。 3.精密空调采用大面积蒸发器 蒸发器设计选用内螺纹管，亲水铝膜翅片，高效正弦波换热铝翅片，大面积的散热盘管，比使用光铝膜翅片具有更高的换热效率。采用吸透式气流，使空气分布更均匀。 4.精密空调采用电极式加湿器 独特的可拆卸电极式加湿器位于机组下部与压缩机共处一个独立空间内，与气流隔离，不停机也可进行维修服务。可拆卸滤蕊，电极及罐体进行清洗，非专业人士也可进行。对水质无特殊要求，无须事先预处理。根据水质软硬程度和机房湿负荷大小，可由电脑编程控制加湿器自动清洗时间和加湿量调节，方便简单，同时大大延长维护间隔，减少维护费用。 5.精密空调采用电加热器 耗能低，精度高，稳定性好。绝缘电阻加热组件带有延展型铝翅片，表面温度低，可防止灰尘离子化及防止产生臭氧。 6.机房采用高效冷凝器 冷凝器外壳采用高级抗腐蚀材料，采用外置转子式轴流风机精心设计，对风管送风时，不会因为风管阻力而降低风量，可以因应环境的要求做单方向或360度角排风，不会因为加装风管，影响冷凝器的制冷量，噪音设计满足环保要求，风机调速器能根据不同温度实现无级调速，保证良好的运行状态和最佳节能效果。 7.精密空调采用模块化设计 1）选用直联后曲叶片全铝制EC离心风机，由于风机在精密空调里是不停机运转的，运转的时间是最长的，因此就全年来说，风机的耗电量对整台机组而言占了相当的比例。就冷冻水机组而言相对于一般AC电机，全年省电可达30-60%左右。 2）使用电子膨胀阀，与传统热力膨胀阀相比节能8-12%。控制系统通过电子膨胀阀对制冷循环的温度、压力进行精确控制，大大提高控制精度。在室外环境温度较低的时候，电子膨胀阀精确控制过热度，使系统能够稳定运行。摆脱了传统除湿方式，无需降低循环风量或者关闭部分蒸发盘管，使得除湿过程更精确、更可靠、更节能。 8.精密空调采用正面维护简单方便 空调机组100％正面维护，机组安装可以三面靠墙，维护空间大。机组前门，容易打开，不需专用工具。做到不停机维护。各种功能元器件按照功能集中布置，操作方便。所有暴露的电器电压均为24V安全电压（冷凝压力控制–冷媒回路）（冷凝压力控制–水回路）。
.. ****集团项目建设部中央空调系统方案 2016 年10 月
****酒店中央空调系统标准 一、VRV 中央空调系统 VRV（Variable Refrigerant Volume）空调系统——变制冷剂流量多联式空调系统（简称多联机），通过控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，适时满足室内冷、热负荷要求的直接蒸发式制冷系统。 VRV 系统由室外机、室内机和冷媒配管三部分组成。一台室外机通过冷媒配管连接到多台室内机，根据室内机电脑板反馈的信号，控制其向内机输送的制冷剂流量和状态，从而实现不同空间的冷热输出要求。 VRV 系统具有节能、舒适、运转平稳等诸多优点，而且各房间可独立调节，能满足不同房间不同空调负荷的需求。但该系统对管材材质、制造工艺、现场焊接等方面要求非常高，且其初投资比较高。其控制系统由厂家进行集成，因此无需进行后期开发，多数厂家更在其产品基础上推出了多种功能齐全的智能控制系统，相对传统中央空调，其集控的设计、施工、使用更加便利，功能也更人性化。 VRV 虽然名为“变冷媒流量”，但其运行原理不仅止于对冷媒流量的控制。现今的VRV 系统对输出容量的调节主要依赖于两方面：一是改变压缩机工作状态，从而调节制冷剂的温度和压力，以此为依据又可分为变频系统和数码涡旋系统二种；二是通过室内、外机处的电子膨胀阀调节，改变送入末端（室内机）的冷媒流量和状态，从而实现不同的末端输出。相对于传统冷水机组，该系统自成体系，基本无需后期的复杂设计，运行管理也极为便利，可算是空调中的“傻瓜机”。基于以上原理，该系统在应对大楼的加班运行时，灵活节能的特点尤其突出，因此在办公建筑中应用相当广泛。
2019年机房改造技术方案 1.2.1、机房改造技术方案综述 本次***大学网络中心机房物理基础设施改造及升级采用台达整体解决方案，集中一体化设计，系统模块化的结构，为客户提供可用性高的、扩展性、适应性强的机房基础设施解决方案。 1.2.1.1、本次机房改造组成： 机房基础设施改造及升级、机房UPS 供配电系统、机房制冷系统、机房IT 设备机械支 撑；机房动环监控与管理等。系统方案组成图如下： 精密空调高效速能控温节能最轻松 机柜模块化设计优化空间使用率 电源管理优化电源管理让您灵活整合各样配电需求 环境监控资料中心安全最佳守 护者 InfraSuite 集成一体化设计系统模块化架构
1.2.1.2、系统基本情况说明： 2.1、为了保证通风与制冷的效率，机房净高设计为≥ 2.6米，地板高度≥400mm。机柜空余位置安装盲板，组成严密的冷热通道。 2.2、UPS主机、电池、动力配电柜安装在电池房，精密空调、机柜、列头柜等静电地板上 落地安装，精密空调下方定做专业架子。 2.3、机房供电系统采用2台40KVA UPS（可扩展为10KVA UPS系统）组成2N系统供电，为机房机柜配电系统配置1台可双路输入的精密列头配电柜，每个机柜提供2路独立的电源供电。 2.4、精密空调采用2套下送风制冷精密空调，双压缩机，单台制冷量4 3.5kW；考虑节能需要，采用EC风机。单台机组风量要求≥1600m3/h；显热比≧0.94，能效比（EER）≧3.0；温度调节精度：±1℃，温度调节范围：16~30℃；湿度调节精度：±5%，湿度调节范围：35~80%，充分满足机房制冷需要。 2.5、机柜系统合计15个，尺寸600*1090*2000mm，每个机柜配置2个IEC标准的专业PDU， 为机柜提供双路供电。 2.6、机房布线采用机柜顶上走线的模块化走线方案，具备3个各自独立的电源、光纤、网 络走线槽，支持上走线。走线槽采用预工程化的模块化机柜顶部上走线系统，实现在现场免工具快速安装快速部署。 2.7、机房监控采用模块化、易扩展的监控系统，设置专用监控室及LCD液晶监控屏，更注 重机房能效管理和IT微环境的管理。 2.8、对机房区域中间墙体拆除和修补，消防控制开关改造后适当移位，并增加相应的点位， 满足现有整体消防功能要求。将现有办公大厅北边区域用1厘单片防火玻璃隔断钢化玻璃隔 成一个监控室，根据需求设计定制监控控制席位，办公大厅南边区域重新设计办公隔断区域。 对机房区域进行防尘及防水处理。
1 、空调水系统承压1.6Mpa 2、设计机房设备 10KP=1m 水柱阻力 冷冻水泵选型：冷量取1.1~1.2 倍蒸发器流量 扬程[机组蒸发器阻力（单台）+沿程阻力+ 局部阻力（取0.5~0.8 倍沿程阻力）+ 末端阻力（取最大）]*1.1+5m 1m 管子 =300~400Pa 阻力冷却水泵：冷却塔时取1.3 倍冷凝器流量扬程：机组冷凝器阻力（单台）+ 冷却塔喷头压力（2~3m ）+接水盘道喷嘴高差（2~3m ）+ 沿程阻力+局部阻力（取0.5~0.8 倍沿程阻力）+5m 补水泵：补水量取循环水量的1%~2% 扬程：系统最高点距离补水泵接管处垂直距离+ 管路局部损失+ 沿程损失（比补水点压力高3~5mH20 ）注意：泵的选择要与机组一一对应，水泵管径比所在管段小一个或相同的型号，水泵并联不宜超过三台并联工作：扬程流量同上
是各部分阻力之和*系数+5m 富裕 单泵*1.1 两泵*1.2 冷却塔选型：以1.3~1.5 倍冷却水流量选取，与主机一一对应 补水箱容积：按1~1.5h 正常补水量，其上部要有能容纳相当于系统最大膨胀水量的泄压排水容积 膨胀水箱：作用补水膨胀定压 比定压点高3~5m 依冷冻水系统管路总水量的2%~3% 选择，无特殊要求时，若必须放在机房，可用膨胀罐定压补水 电子水处理仪：过滤器按设备所在管的管径选择补水装置一般用在螺杆离心机中排水容积是指水箱容积减去水箱的有效容积那补水量是按蒸发器水量的3% 对吧，正常取2-3% 定压补水装置 自来水软化水装置补水箱膨胀罐 -- 水泵罐两泵 选型：1 、选膨胀罐取1% 循环水量 2 、泵取5% 循环水量 3 、水箱取1~1.5h 水量的容积=2 被倍软化水装置容积。软化水装
内容： 1 水冷冷水机空调系统 ☆主要设备 （1）制冷主机（2）冷冻水泵（3）冷却水泵（4）冷却塔 （5）电子水处理仪（6）水过滤器（7）膨胀水箱 （8）末端装置（组合式空调机组、柜式空调机组、风机盘管等） 2 冷、热源的选择 1. 冷、热源系统设计选型注意的几个方面 1.1 各种冷、热源系统的能效特性 1.2 冷、热源系统的部分负荷性能 1.3 冷、热源系统的投资费用 1.4 冷、热源系统的运行费用 1.5 冷、热源系统的环境行为 2. 冷源设备选择 2.1 冷水机组的总装机容量 冷水机组的总装机容量应以正确的空调负荷计算为准，可不作任何附加，避免所选冷水机组的总装机容量偏大，造成大马拉小车或机组闲置的情况。 2.2 冷水机组台数选择 制冷机组一般以选用2～4台为宜，中小型规模宜选用2台，较大型可选用3台，特大型可选用4台。机组之间要考虑其互为备用和切换使用的可能性。 同一机房内可采用不同 类型、不同容量的机组搭配的组合式方案，以节约能耗。并联运行的机组中至少应选择一台自动化程度较高、调节性能较好、能保证部分负荷下能高效运行的机组。 为保证运转的安全可靠性，当小型工程仅设1台时，应选用调节性能优良、运行可靠的机型，如选择多台压缩机分路联控的机组，即多机头联控型机组。 2.3 冷水机组机型选择 2.3.1水冷电动压缩式冷水机组的机型宜按制冷量范围，并经过性能价格比 进行选择。 2.3.2冷水机组机型选择
电机驱动压缩机的蒸气压缩循环冷水机组，在额定制冷工况和规定条件下，性能系数（COP）不应低于以下规 定。 2.3.3冷水机组的制冷量和耗功率 冷水机组铭牌上的制冷量和耗功率，或样本技术性能表中的制冷量和耗功率是机组名义工况下的制冷量和耗功率，只能作冷水机组初选时参考。冷水机组在设计工况或使用工况下的制冷量和耗功率应根据设计工况或使用工况（主要指冷水出水温度、冷却水进水温度）按机组变工况性能表、变工况性能曲线或变工况性能修正系数来确定。 2.4热源设备 2.4.1热源设备类型 提供空调热水的锅炉按其使用能源的不同，主要分为两大类：（1）电热水锅炉（2）燃气、燃油热水锅炉 电热水锅炉 电热水锅炉的优点是使用方便，清洁卫生，无排放物，安全，无燃烧爆炸危险，自动控制水温，可无人值守。 《公共建筑节能设计标准》（GB50189-2005）规定：除了符合下列情况之一外，不得采用电热锅炉、电热水器作为直接采暖和空气调节系统的热源：电力充足、供电政策支持和电价优惠地区的建筑； 以供冷为主，采暖负荷较小且无法利用热泵提供热源的建筑； 无集中供热与燃气源，用煤、油等燃料受到环保或消防严格限制的建筑； 夜间可利用低谷电进行蓄热、且蓄热电锅炉不在日间用电高峰和平段时间启用的建筑； 利用可再生能源发电地区的建筑； 内、外区合一的变风量系统中需要对局部外区进行加热的建筑.
空调机房施工方案 1 2020年4月19日
空调机房施工方案 一、空调机房设备安装工艺流程 图10.9.1空调机房设备安装工艺流程图 二、空调水管道安装 1. 施工前的准备工作 （1)材料准备 （2)采用的型钢、钢板、焊接钢管及管件等材料应使用具有产品合格证或相关质量证明文件的国标产品。特别是管材的厚度、椭圆度及外径应满足工程使用条件，且内外表面不应有较严重的锈蚀。 （3)型钢及管材表面除锈，可采用磨光机上安装钢丝盘进行电动除锈，除锈应干净、彻底，没有附着不牢的氧化皮。 （4)管道涂刷防锈漆时，用干净的破布擦去管子表面的砂土、油污、水分等，即可刷防锈漆。刷漆时用力要均匀适当，且应重复进行，来回刷涂，不得漏涂、起泡、流挂等。 2. 管道支吊架制作、安装
（1)管道支吊架制作前，确定管架标高、位置及支吊架形式，在条件允许的情况下，尽可能的采用共用支架。 表10.9.1管道支吊架最大间距表 （2)管道支吊架的固定 砖墙部位以预埋铁方式固定，梁、柱、楼板部位采用膨胀螺栓法固定。支吊架固定的位置尽可能选择固定在梁、柱等部位。 （3)支吊架型钢下料、开孔严禁使用氧—乙炔切割、吹孔，型钢截断必须使用砂轮切割机进行，台钻钻眼。 （4)支吊架固定必须牢固，埋入结构内的深度和预埋件焊接必须严格按设计要求进行。支架横梁必须保持水平，每个支架均与管道接触紧密。 （5)支架安装尽可能避开管道焊口，管架离焊口距离必须大于50mm。
图10.9.2 空调管道支吊架安装示意图（6)固定支架的固定要严格按照设计要求进行，支架必须牢固的固定在构筑物或专设的结构上。 （7)大直径管道上的阀门设置专用支架支撑，不能让管道承受阀体的重量。 （8)空调供回水、冷凝水管道的支吊架与钢管间采用木托绝热，木托中间空隙必须填实，不留空隙。木托加工完后必须进行防腐处理。见下图： 图10.9.3空调管道木托示意图
计算机机房精密空调选型步骤方法 目录 1、第一步：确定冷负荷要求 (2) 2、第二步：确定扩容需要量(1) (3) 3、第二步：留有冗余(2) (3) 4、第三步：制冷方式确定 (3) 5、第四步：气流分配(送风方式选择) (3) 6、第五步：设定回风状态 (4) 7、第六步：选定大气环境温度 (4) 8、第七步：选择空调机的数量 (4) 9、第八步：选件 (4)
1、第一步：确定冷负荷要求 1.1 用热负荷计算 1.2根据设备的总数量计算出显热冷量的要求。 若设备为未知，则利用经验法，如以每平方米350W-500W计算，求出总冷量再乘以0.9显热比得出显冷负荷 各种热量单位的换算： 1Kcal（大卡）＝3.969 BTU; 1BTU=0.252 Kcal 1Kcal（大卡）＝4.19KJ(千焦耳)；1KJ＝0.239 Kcal ?1KW（千瓦）＝860 Kcal/h （大卡/小时） 1St（美国冷吨）＝3024 Kcal/h ?1Lt（日本冷吨）＝3320 Kcal/h ?1匹＝2～2.2 Kw/h 例: 某设备托管区机房：约88m2 计划机柜数量:50个 按实际热负荷计算 单柜功率:25A x 220V = 5.5kVA 发热量:5.5 x 0.8(功率因数) =4.4KW 设备总发热量:4.4 x 50 x 80%(发热系数) =176KW 环境热量: 100w / m2 单位面积热量: 88m2 x 100 =8.8kW 总冷负荷: 176KW + 8.8kW =184.8kW 第2页/共4页
2、第二步：确定扩容需要量(1) 2.1、一般选择空调都需要考虑扩容，特别是如果使用中央冷凝水或冷冻水系统更应扩容 2.2、即使采用风冷系统也要记住，一旦数据中心开始运作，要安装新的空调设备是非常麻烦的 3、第二步：留有冗余(2) 3.1、任何设备都有损坏的可能 3.2、如果没有空调则资讯系统也不能工作 3.3、至于冗余的多少则视设备的重要性来定 4、第三步：制冷方式确定 风冷---配置简单,维护容易,需要占用空间小 水冷---制冷效率高，运行费用低 冷冻水冷---配置简单,经济,水管长度基本不受限制 其他 5、第四步：气流分配(送风方式选择) 5.1、假如有活动地板，可利用下送风/顶回风 5.2、活动地板至少保证300mm高，并且地面上应铺设隔热层 5.3、如顶部送风应留有500mm高的空间 5.4、如采用风管系统送风则要计算其管压降和各出风口的风量 第3页/共4页
某娱乐中心冷冻站设计方案技术经济比较 对某给定工程冷冻站，拟定三种设计方案，分别采用水冷式水机组、风冷热泵式冷热水机组及溴化锂吸收式冷热水机组，从初投资、运行费、折旧费、控制、操作、噪声、振动、运行、管理等方面进行了技术经济比较，并从中选择一种付诸实施。前言 在空调技术快速发展的今天，工程设计中究竟选用哪一种冷（热）水机组？其经济性能、技术性能如何？本文以某工程为例，详细比较了水冷螺杆式冷水机组、风冷热泵螺杆式冷热水机组、直燃型溴化锂吸收式冷热水机组的经济技术性能，希望对工程设计中合理选择冷（热）水机组有所帮助。 工程概况及方案考虑 该娱乐中心为一座3层建筑，局部4层，建筑面积共5620m2。1层为冷冻站、厨房、中西餐厅、美容中心、浴室（内设冷、温、热水冲浪浴池，淋浴等）及客房（内设桑拿浴或按摩浴缸）。2层部分为KTV 包房，其余为客房。3、4层全部为客房。2、3、4层客房均有浴缸等卫生设施。 娱乐中心设有风机盘管空调系统和集中供卫生热水系统。本冷冻站即负担空调系统冷、热量供应和卫生热水系统热量供应。系统冷热负荷见表1。 冷热负荷表1 本工程考虑三个方案。 方案1 选用2台水冷螺杆式冷水机组，设计工况产冷量分别为490KW和324KW，合计814KW，夏季供空调系统冷量；选用一台燃油热水器，设计工况产热量1454KW，夏季供卫生热水系统热量，冬季供空调系统热量和卫生热水系统热量。 方案2 选用一台直燃型溴化锂吸收式冷热水机组，设计工况产冷量805KW，产热量678KW，夏季供空调系统冷量，冬季供空调系统热量；选用一台燃油热水器，设计工况产热量827KW，夏季、冬季供卫生热水系统热量。
阳煤集团科技中心空调机房 施工方案 编制： 技术负责人： 项目经理： 编制日期：2009年8月15日
一、工程概况 本工程为阳泉煤业集团有限责任公司科技中心空调机房，建筑面积84.00平方米。层高4米，砖混结构，毛石基础。与阳煤集团办公楼空调机房邻建。地基为C15级商品混凝土，墙体为M5混合砂浆砌MU10机制砖，屋面为钢筋混凝土楼板，构造柱、地圈梁采用C20级商品混凝土，顶梁板为C30级商品混凝土。 二、施工前准备 1、技术准备工作： 1）组织施工技术人员在施工前认真学习技术规范、标准、安全操作规程，熟悉图纸，弄清空调机房的结构情况、建筑情况、标高情况以及预留洞口等。 2）编制空调机房的施工方案，对施工队进行详细的技术交底。 3）向进场的施工人员进行安全和技术教育，加强班组的技术素质。 2、现场准备： 1）由于新建空调机房位于项目部钢筋制作场地区域，施工前将钢筋场地转移，并将场地清理干净。 2)通设和搭建施工中临时水、电源和设备。 3）在施工危险区设置警戒区标志。 4）组织和劳动力准备：成立组织领导机构、组织劳动力。 5）空调机房施工前，先搭双排脚手架支撑拆除部分，用切割机切出分割线，再用风镐凿除新旧空调机房交接处（原办公楼空调机房）
部分挑檐，连接处钢筋用氧气-乙炔切除（见下图）。 三、施工方法 1、基础、主体部分： 本工程基础底标高为-1.200米，地面标高为-0.300米，经测量人员放线后，用切割机切出地面基础边线再开挖基础，基础采用小挖机开挖，开挖前先由挖机凿除基础区域内200mm厚混凝土地面。开挖至基底标高后，用打夯机打夯基底。经建设、设计、地质、监理、施工等单位相关人员验槽后，再进行基础施工。基础为C15级商品混凝土，浇筑至标高-0.300米处，空调设备基础应按照图纸要求浇筑至相应标高。
弱电机房空调制冷量计算方法 精密空调的负荷一般要根据工艺房间的实际余热余温以及状态的变化进行准确计算，但在条件不允许时也可计算，下面介绍两种简便的计算方法： 制冷量简便计算方法： 方法一：功率及面积法 Qt=Q1+Q2 Qt总制冷量(kw) Q1室内设备负荷(=设备功率X0.8) Q2环境热负荷（=0.18KW/m2X机房面积） 方法二：面积法（当只知道面积时） Qt=S x p Qt总制冷量(kw) S 机房面积(m2) P 冷量估算指标 精密空调场所冷负荷估算指标 ?电信交换机、移动基站（350-450W/m2） ?金融机房（500-600W/m2） ?数据中心（600-800W/m2）
?计算机房、计费中心、控制中心、培训中心（350-450W/m2）?电子产品及仪表车间、精密加工车间（300-350W/m2） ?保准检测室、校准中心（250-300W/m2） ?Ups 和电池室、动力机房（300-500W/m2） ?医院和检测室、生活培养室、洁净室、实验室（200-250W/m2）?仓储室（博物馆、图书馆、档案馆、烟草、食品）（150-200W/m2） UPS机房空调选项计算 1-1. BTU/小时= KCal×3.96 1-2. KCal= KVA×860 1-3. BUT/小时= KVA(UPS容量)×860×3.96×(1-UPS效率) = KVA(UPS容量)×3400(1-UPS效率) 例：10KVA UPS一台整机效率85%其散热量计算如下： 10KVA×3400×(1-0.85)=5100 BTU/小时 1英热单位/时（Btu/h）=0.293071瓦（W） IDC机房空调选项计算公式 Q=W×0.8×(0.7---0.95)+｛(80---200)×S｝/1000. Q为制冷量，单位KW； W为设备功耗，单位KW；按用户需求暂按110KW;
海尔：（奥蕴多联中央空调） 1 4、使用范围 总长度:300米 配管单程最长可达150米 第一分歧管到最远室内机配管长度达40米 室外机与室内机落差：室外机在上方时为50米，室外机在下方时为40米室内机与室内机的落差为：15米
海尔：（MX7） 5 8、使用范围 总长度:1000米 配管单程最长可达160米 第一分歧管到最远室内机配管长度达90米(超过40米，主管路管径增大一个规格，且最远室内机距离最近室内机间距离≤40米) 室外机与室内机落差：室外机在上方时为50米，室外机在下方时为40米 室内机与室内机的落差为：18米 室外机到第一分歧管距离：130米
三菱重工海尔：（KX4） 1、使用范围 配管总长度：510米以内 配管单程长度：160米以内 从室外机到第一分歧管长度：130米以内 第一分歧管到最远室内机配管长度：40米以内 室外机间的配管长度：到第一汇总管后5米以内（只限于组合使用） 室外机与室内机落差：室外机在上方时为50米以内，室外机在下方时为40米以内 同一系统室外机间的落差：1米以内 室外机到第一汇总管之间的配管长度为10米以内 室内机之间的落差：15米以内 2、室外机组合分歧管套件 3、分歧管套件 4、冷媒配管的选定要领 4-1 主管（室外侧分歧~室内侧第一分歧） 1）室外机容量在255~960时，最长从（室外机到最远的室内机）在90m以上时，一定将气侧、液侧的主管尺寸加大。 2）室外机容量在1010以上时，请不要将气管尺寸变大。液管加大到下表所示的尺寸。
4-2 分歧管之间配管选定 4-3 室内机连接配管的尺寸
精密空调机房专用空调技术方案 设计时间: 2010年11月22日 机房精密空调方案
机房工程设计概述 数据中心基础设施的建设，很重要的一个环节就是计算机机房的建设。计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体，更需要丰富的工程实施和管理经验。计算机房设计与施工的优劣直接关系到机房内计算机系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。 由于计算机机房的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。所以，一个合格的现代化计算机机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。 本方案项目主要是精密空调。本方案书根据国家标准及行业标准设计和施工。 1.1 设计原则 机房中心的设计必须满足当前各项需求应用，又面向未来快速增长的发展需求，因此必须是高质量的、高安全、靠灵活的、开放的。我们在进行设计时，遵循以下设计原则： 实用性和先进性： 采用先进成熟的技术和设备，满足当前的需求，兼顾未来的业务需求，尽可能采用最先进的技术、设备和材料，以适应高速的数据传输需要，使整个系统在一段时期内保持技术的先进性，并具有良好的发展潜力，以适应未来信息产业业务的发展和技术升级的需要。 安全可靠性： 为保证各项业务应用，网络必须具有高可靠性，决不能出现单点故障。要对数据中心机房布局、结构设计、设备选型、日常维护等各个方面进行高可靠性的设计和建设。在关键设备采用硬件备份、冗余等可靠性技术的基础上，采用相关的软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高电脑机房的安全可靠性。 灵活性与可扩展性： 中心机房必须具有良好的灵活性与可扩展性，能够根据今后业务不断深入发展的需要，扩大设备容量和提高用户数量和质量的功能。具备支持多种网络传输、多种物理接口的能力，提供技术升级、设备更新的灵活性。 标准化：
