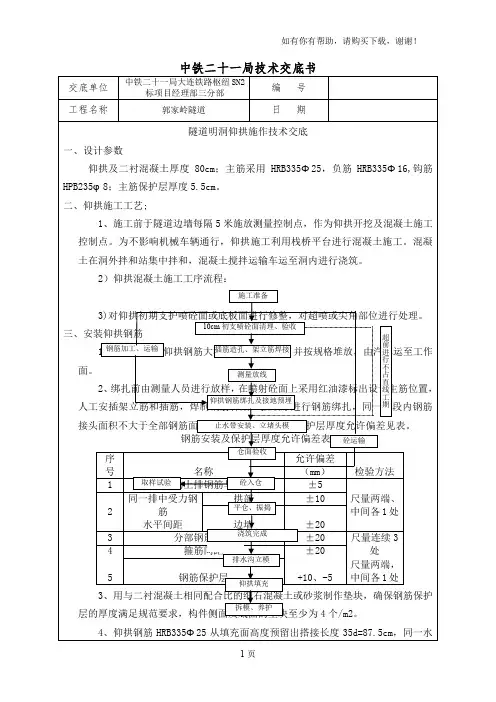

中铁二十一局技术交底书
中铁五局集团 国家高速公路网包头至茂名线（G65）陕 西境铜川至黄陵高速公路半截沟联络线土 建工程TH-FL01合同段 左线杏树梁隧道明洞防水层及回填施工技术交底 中铁五局一公司铜黄项目经理部 二0一三年十一月
目录 1、适用范围 (1) 2、工程概况 (1) 3、施工总体方案...................................................- 1 - 4、施工工艺及技术措施.............................................- 1 - 4.1M10砂浆保护层施工 (1) 4.2防水卷材铺设 (1) 4.2.1 施工工艺流程 (1) 4.2.2 施工方法及施工要点 (1) 4.2.3 施工注意事项 (2) 4.3纵向排水盲沟施工 (2) 4.4明洞回填施工要点 (3) 4.4.1 M7.5浆砌片石 (3) 4.4.2 夯填土石 (3) 4.5粘土隔水层 (4)
左线杏树梁隧道明洞防水层及回填施工技术交底 1、适用范围 本交底适用于用左线杏树梁隧道洞口明洞工程。 2、工程概况 左线杏树梁隧道进口端明洞长10m，起止里程ZK0+710～ZK0+720；出口端明洞长12m，起止里程ZK1+838～ZK1+850.进出口均采用削竹式洞门。 3、施工总体方案 明洞采用多组合防水措施，结构外缘与填土面接触部分从内到外依次采用 M10水泥砂浆保护层（厚3cm），三油两毡。明洞墙脚泄水孔以上部分，铺设防水层；明洞结构在土石回填后，铺设隔水层，以保证结构圬工免受水流侵蚀破坏，隔水层应优先选用粘土层。 明洞两侧墙脚外设纵向透水盲沟，盲沟两端圆弯接入隧道侧沟，通过侧沟处Φ100mm横向导水管将水导入中心排水管。纵向排水盲沟采用Φ100mmHDPE双壁打孔波纹管（外套无纺布），设置坡度不小于3‰，纵向长度不大于10m，两端圆弯角度为135°。 明洞回填构造：明洞墙身两侧采用M7.5浆砌片石回填，明洞顶部以上采用夯填粘土回填。 4、施工工艺及技术措施 4.1M10砂浆保护层施工 明洞拱墙混凝土达到设计强度的70%时，施作3cm厚M10砂浆保护层。要求保护层施工完毕后，清理基层杂物、清扫灰尘、铲除基层突起物等，为防水卷材铺设作准备。 4.2防水卷材铺设 4.2.1 施工工艺流程 基层检查验收→基层清理→定位、试铺→涂刮水泥浆→粘贴大面积卷材→滚压、排气、粘合→卷材搭接粘结及封闭→检查、整修→验收→工作面移交。 4.2.2 施工方法及施工要点 1）基层清理 明洞结构外M10砂浆保护层施工完毕后，清理基层杂物、清扫灰尘、铲除基
长埠隧道套拱施工方案 一、编制依据 1、隧道施工图设计； 2、项目部总体施工组织设计； 3、《公路隧道施工技术规范》（JTJ042-94）； 4、《公路工程质量检验评定标准》（JTG F80/1-2004）； 二、工程概况 我公司承建的长埠隧道，为分离式隧道，左线隧道起讫桩号ZK500+677～ZK501+769，隧道长1092m，右线隧道起讫桩号YK500+632～YK501+738，隧道长1106m，其中左右线进出口明洞均为15m。隧道进出口洞门均为削竹式。左右线隧道纵坡均为+1.0997%。主洞净宽10.75m，高5.0m，采用三心圆曲墙式衬砌。 本分项工程套拱里程YK500+632～YK501+738，在工字钢拱架安装架设之前，利用全站仪对护拱内侧拱顶和左右拱角标高坐标进行了检测，符合设计要求，根据设计图纸，工字钢拱架呈环行布设，间距90cm,共布设三榀，护拱混凝土浇注厚60cm。 套拱主要工程量：C25混凝土71.56m3，Φ22钢筋4906.8kg，Φ12钢筋1590kg，I14工字钢2658.6kg，Φ133*6导向管172根。 二、施工组织设计 1、施工人员配备 本护拱工程由我单位隧道一、二队负责施工，施工人员配备如下：
2、护拱施工所需主要机械设备配置（进场主要机械设备配置见附表） 钢筋切割机1台，型钢弯曲机1台，30KV A交流电焊机3台，混凝土搅拌站1座，混凝土运输车2台，装载机1台，输送泵1台。3、施工进度安排（具体进度安排见附表） 长埠隧道右线进口护拱计划2008年10月10日开工，工期14天，于2008年10月19日施工完成。 三、护拱施工方案及工艺 1、护拱施工工艺框图见附图 2、护拱施工方案 边仰坡开挖挂网锚喷砼之后，按照施工图纸加工I14工字钢拱架，加工好后检查工字钢尺寸，检查无误后，拼接好整榀工字钢拱架。支撑稳固后，绑扎钢筋，钢筋施工完成后，安装导向管，于模架外侧安设模板按设计布筋和安装导向管，保证布筋准确、导向管的位置和角度准确，然后进行套拱砼的施工，拱外预埋Φ133*6导向钢管，导向管环向间距50cm，导向钢管与钢拱架焊接牢固（导向钢管沿钢拱架周
三级技术交底记录表 项目名称：四面山隧道进口段明洞施工技术交底 交接地点四面山隧道进口施工现场时间 交底单位江习高速总承包部三分部接受单位四面山隧道进口作业队衬砌班主持人魏全军主讲人（签字） 接受人（签字）： 隧道明洞施工技术交底 一、编制依据 《公路隧道施工技术规范》（JTG F60-2009） 《公路工程质量检验评定标准》（JTG F80-2004） 《重庆市高速公路施工标准化指南》渝交委（2012）85号 二、适用范围 适用于重庆江习高速公路JXTJ-3标段四面山隧道进口明洞施工作业。 三、交底内容 1、施工准备 (1)开工前，组织技术人员认真学习实施性施工组织设计；熟悉、审核图纸，复核设计坐标及高程，保证图纸的正确性；澄清相关技术问题，熟悉相关规范和技术标准。 (2) 精密导线网复测完毕并确定成果可用后，对明洞段进行施工放样，放出线路中桩，测绘明洞地表横断面图与设计原地面高程比较，按照设计边坡坡度放出明洞明挖开口边桩并洒出白灰线。 (3)开挖机械设备已进场，并保证良好的使用状态。 (4)洞口截水天沟施工完毕。 (5)水泥、砂子、碎石、外加剂、钢材等材料进场，并经过检验合格。边坡顶安全防护材料进场。
(6)喷射混凝土拌和站安装完毕并经调试，喷射混凝土的配合比设计完成并经监理审批。 2、材质要求 1)水泥、砂、石、水及外掺剂的质量须符合设计和规范要求。 2)寒冷地区混凝土骨料应按有关规定进行抗冻试验，结果应符合规范要求。 3)防水材料质量应符合设计及规范要求。 4)钢筋的加工、接头、焊接和安装以及混凝土的拌制、运输、灌注、养护、拆模均须符合设计和规范要求。 3、隧道明洞施工工艺流程 隧道明洞施工工艺流程见图3。 4、施工工艺 1)施工前应进行现场测量放样，对基槽开挖进行控制。 2)洞口段及基槽开挖支护：洞口明挖可采用敞口放坡法施工。 3)基底物探及承载力试：使用地质雷达对基底进行探测，并用重型动力触探仪对基底进行承载力试验。 4)仰拱混凝土：基底承载力满足设计要求后应及时浇注仰拱混凝土。 5)填充混凝土：仰拱混凝土浇注完成并达到规定的强度后浇筑填充混凝土。 6)模板台车就位后应及时对模板台车进行检查，并调整模板台车使其符合施工要求。 7)钢筋绑扎及焊接质量应符合设计及规范要求。 8)外模支立要牢固、接缝严密，避免胀模、漏浆。 9)浇筑衬砌混凝土，振捣密实，保证质量。 10)防水层及排水设施施工要满足设计及规范要求。 11)在衬砌达到设计强度的70%时，才能开始进行回填施工。
交底内容：隧道洞口施工 本交底适用于摆加隧道进出口洞口施工。 交底内容： 1、洞顶截水沟 首先在洞口边仰坡开挖边缘线外5m施作洞顶截水沟60cm*60cm，以拦截地表水，防止地表水冲刷边仰坡，避免雨水冲刷洞门造成危害；截水沟用M7.5浆砌片石砌筑，应做到圆顺流畅，不 积水，不渗水，拦截引导地表水，防止地表水影响洞口施工，达到稳定坡面的目的。 2、洞口开挖 边仰坡开挖应根据测量人员放出的边仰坡开挖轮廓线，清除开挖范围内的植被，按照“分层、 分段、自上而下，边开挖、边防护”的原则，采用挖掘机自上而下进行开挖，人工配合精确刷坡。避免围岩振动过大，造成边坡、仰坡坍塌，甚至造成山体滑坡，影响洞口施工安全，边仰 坡开挖坡比为隧道口左右两侧一级坡坡比为1:0.5，二级坡坡比为1:1，隧道洞门坡面坡比为 1:1.25，洞顶坡比为1:0.75。 3、洞口边仰坡防护 明洞段临时开挖坡面采用喷锚网防护，喷砼厚10cm，强度等级C20，Φ22砂浆锚杆长3.5m， 间距1.2m*1.2m呈梅花型布置，φ6.5钢筋网片，网格间距0.2m*0.2m。明洞段开挖应从上而 下分段进行，分段及时防护，并加强对坡面的监测。 钢筋网片采用Φ6.5钢筋、间距20×20cm，再钢筋加工场内集中加工，先用钢筋调直机把钢筋 调直，在截成钢筋条。钢筋焊接前要先将钢筋表面的油渍、漆污、水泥浆用锤敲击剥落，浮皮，铁锈等均清除干净，加工完毕后的钢筋网片应平整。 4、预制、铺挂钢筋网 制作成型的钢筋网片必须轻抬轻放，避免摔地产生变形。钢筋网片成品应远离加工场地，堆放 在指定的成品堆放场地上。存放和运输过程中要避免潮湿的环境，防止锈蚀、污染和变形。
本交底适用于玉渡山隧道进口管棚及套拱施工。 一、工程概况 玉渡山隧道北京端出京线进口洞门桩号为YK16+355，明暗交界处里程桩号为YK16+362，套拱长度2m里程为YK16+360~YK16+362。进京线出口洞门桩号为ZK16+346.6，明暗交界处为ZK16+353.6，套拱长度2m里ZK16+351.6~ZK16+353.6，套拱厚50cm浇筑C30混凝土。 二、施工条件 1、套拱施工的技术交底齐全，符合规范要求； 2、洞口截水天沟，边仰坡支护完成。 2、套拱施工的材料准备到位，特殊工种人员到位； 3、主要施工人员、管理人员已经进行技术交底和安全交底。 三、施工准备 1、技术准备：套拱的的技术交底和安全技术交底已经对操作人员和管理人员进行交底； 2、机械设备准备：挖掘机、装载机、电动空压机、自卸汽车、风镐、喷浆机、电焊机、发电机、振捣棒等。 3、人员准备：技术员、安全员、电焊工、钳工等。 四、施工工艺 施工流程：测量放线→开挖套拱环形槽→安装套拱内拱架→定位导向管→模板施工→混凝土浇筑→模板拆除、养护。 1、测量放线 套拱施工前，先进行测量放线。根据图纸中提供数据准确放样出套拱外轮廓、拱脚标高位置、中线位置。 2、开挖套拱基础 套拱基出尺寸2×1×1.8m，采用机械开挖至距离套拱基出底20cm，基底由人工开挖修整。套拱两侧基础开挖2.5×1×2.8m(具体尺寸可根据现场调整，考虑侧面模板支设距离)。开挖完成后对基底夯实，确保基底承载力。
图1 套拱基础平面图 3、格栅加工 套拱格栅采取I20b工字钢，每榀工字钢分5节拼装，其中两节直节为套拱基出支座，3节弧形为拱部。连接板220×220×10钢板，连接板两侧设置80×80×10角钢加强肋板，格栅连接采取M22×70螺栓连接。 图2 套拱断面图 图3 拱架节点图
水泥基渗透结晶型防水涂料施工作业指导书 一、材料简介 水泥基渗透结晶型防水材料是一种刚性防水材料。与水作用后，材料中含有的活性化学物质通过载体向混凝土内部渗透，在混凝土中形成不溶于水的结晶体，堵塞毛细孔道，从而使混凝土致密、防水。分为防水涂料和防水剂两种，水泥基渗透结晶型防水涂料是一种粉状材料，经与水拌合可调配成刷涂或喷涂在水泥混凝土表面的浆料；亦可将其以干粉撒覆并压入未完全凝固的水泥混凝土表面。水泥基渗透结晶型防水剂是一种掺入混凝土内部的粉状材料。水泥基渗透结晶型防水材料具有下列特点： 1.水泥基渗透结晶型防水材料中所含活泼化学物质对水有很强亲合力，这种材料见水后促使混凝土进一步水化成纤维状晶体，使混凝土和砂浆中的空隙被堵塞； 2.对环境气候条件要求低，只要气温在4℃以上不下雨就可以施工；对基层表面平整度要求不高，只要混凝土表面粗糙即可； 3.施工操作工艺简单，可用刮板刮抹或用铁抹子抹压至规定厚度； 4.对混凝土、钢筋、水泥砂浆无任何腐蚀作用，对动植物无毒、无害； 5.使用范围广泛，可用于地下防水工程、水坝工程、隧道工程等； 6.水泥基渗透结晶型防水材料仅适用于混凝土和水泥砂浆防水； 7水泥基渗透结晶型防水材料是一种刚性防水材料，不能在变形较大的工程中使用。 二、施工工艺流程 基层处理→特殊部位处理→涂刷施工→养护→验收 1、基层处理要求：
①、基面要干净、牢固、平坦，无孔洞、无浮灰、无油污。施工前应先将表面混凝土滴块铲除，基面蜂窝、孔洞予以修补，施工前用水将基面的浮灰冲洗干净，现场施工部位的垃圾要求予以清理。 ②、基面必须潮湿；若基面干燥，要先喷洒水后再施工。 ③、新的混凝土结构浇注7天后，即可进行施工。 ④、过分光滑的混凝土结构基面，需要将表面予以拉毛处理，以利于涂层与基面粘结牢固。 2、特殊部位处理： ①、施工缝等缺陷的部位应凿成U形槽，槽宽20㎜，深度25㎜，清洗干净后用涂料填满，待固化后再施工表层涂料。 ②、对蜂窝结构及疏松结构均应凿除，并清理后清洗干净，然后用素浆补平后再施工表层。 3、施工器具： 电动搅拌器、拌料桶、刮板、抹子、铲刀、钢丝刷、扫帚、取料桶、漆刷、滚筒等。 三、涂刷施工工艺 涂刷施工前，首先进行拌料，拌料的好坏直接决定着防水功能的效果，首先按照水∶灰=0.30∶1（质量比）的要求先在拌料桶内放入定量清水，在搅拌状态下徐徐加入水泥基渗透结晶型防水涂料；材料必须充分搅拌均匀，无粉团、无沉淀，涂料调配成浆糊状。涂料搅拌均匀后应静止3～5分钟才能开始施工。配料应尽量少配，用完再配，以免干结浪费（配好的料最好在30分钟内用完）。
前山隧道浅埋段施工技术交底 一、施工段落： 左线ZK55+330-ZK55+394.5 二、施工方法：盖挖法 三、施工工艺： 1、护拱上部开挖。 2、边坡防护（打设长3.5米，φ22早强砂浆锚杆，间距@=1.2米 ×1.2米，挂网喷射混凝土，厚度为10cm,网格为φ8钢筋，迟寸为120c m×120cm）。 3、护拱施作 4、施工大管棚 ①在前山隧道左线ZK55+330～ZK55+300(30米)、ZK55+394.5～ ZK55+424.5(30米)段暗洞口段施工30米长的φ108×6超前大管棚。 ②在盖挖段套拱基坑开挖前先按照盖挖段设计图纸进行边坡防护， 并做好排水系统。 ③为了保证开挖套拱基坑不被水淹没的局面该段采取一半施工一半 排水的方法施工；先施工大桩号段ZK55+394.5～ZK55+362.5;在开挖盖挖套拱基坑之前，先从ZK55+394.5向小桩号方向施工长2米的管棚护拱，并预埋好φ133×4的导向管。 ④管棚护拱完成后，可进行管棚和盖挖套拱施工；管棚施工参照洞 口段管棚护拱设计图。
⑤在ZK55+394.5～ZK55+362.5段管棚和盖挖套拱完成后立即进行 ZK55+362.5～ZK55+330段的管棚和盖挖套拱的施工。 5、土石回填 6、粘土隔水层、片石铺砌 7、护拱下部开挖、初期支护、二衬施作 四、技术质量要求： 1、护拱采用Ⅰ16工字钢，C25模筑混凝土，厚度为60cm。上铺1.2mm 厚改性LDPE防水板、350g/m2土工布。 2、护拱基础开挖后，打设长度为4m、纵向间距为0.75m的φ22早强砂浆锚杆，然后浇筑C25模筑混凝土。护拱基础锚杆对称布置，起稳定基础的作用。 3、C20喷射混凝土先喷拱架与轮廓之间间隙，再喷拱架周围，然后再喷拱架之间。 4、下部洞身开挖施工必须在上部边坡、护拱施工、土石回填、片石铺砌完成后进行。 5、洞身开挖根据周边围岩情况采用全断面或半断面开挖，施作初期支护后，及时浇筑仰拱，闭合成环。 6、保证系统锚杆长度、数量以及打设角度，系统锚杆必须与钢拱架焊接牢固。 7、在洞外盖挖套拱加固施工和管棚施工完毕后才能进行洞内开挖施工，主洞开挖时尽可能采用机械开挖或弱爆破，尽量减少对围岩的扰动。施工中时刻注意围岩情况，做好监控量测，围岩变化较大时及时
庙山隧道梯形偏压斜交套拱技术交底 庙山隧道进出口均位于斜坡地带，洞口均浅埋偏压，为减少边仰坡的开挖高度，采用成洞面与隧道轴线成65度斜交套拱方案进洞。套拱斜交均设计为梯形，进洞开挖按正交断面进行，无围岩一侧利用套拱壁作虚拟岩壁，初期支护钢支撑采用正交布置，并及时喷射砼。隧道超前长管棚采用F1-3预支护。 1、偏压耳墙施工及套拱基础施工 耳墙及套拱基础在浇筑前须务实地基，要求耳墙及套拱基础坐落于新鲜稳固的岩面上，且基地承载力不小于0.30MPa，埋置深度可视地形及地质情况可适当调整。首先进行施工放样→开挖基坑→地基承载力实验（合格后方可进行下步施工程序）→低模板支护→底层钢筋绑扎→导向管安装及固定→上层钢筋绑扎→浇筑砼。 2、导向管的方向的确定及焊接 如c图所示，导向管的方向由超前钢管两端A，B决定，A为外露端，B为入岩端，A点桩号（进出口左右线桩号）事先确定， B点桩号通过钢管弦长与弧的交点确定，经计算进出口左右线B点桩号分别，由A，B 两点桩号可计算出A，B两点坐标，由A，B两点坐标计算出方位角决定方向。方向确定好后通过放样定出第一根导向管的位置（一般定拱顶那根），然后将该根导向管由Φ25固定刚劲双面焊接在套拱底层横向钢筋上焊接长度大于5d，其它导向管按设计的管与管间50cm间距跟第一根平行布置，随后固定在底层钢筋上。
3、护拱砼制作 导向管焊接好后即可着手制作护拱C25砼 a、架模 制作护拱砼需架设底模、堵头模及背模，底模及堵头模采用木板订白铁皮，背模采用木板，模板的固定采用I20b钢支撑做临时支护，安装底层模板，绑扎衬砌钢筋及安装导向管，利用套拱底层钢筋，通过吊、拉、夹、顶等的方法将模板固定牢固，模板固定好后涂上脱模剂，并对模与模之间的夹缝缝严，保证不漏浆。 b、砼的浇筑、养生 模板装好后，采用泵送砼浇筑C25砼，浇筑时左右两边应对称浇筑（背模的架设边浇筑砼边架设），并及时振捣（快插慢拔），以保证砼的密实性，有关砼的浇筑严格遵守砼规程办理。护拱浇筑完毕应对护拱定期养生。 4、钻孔、
贵州省余庆至安龙高速公路 罗甸至望谟段第LWTJ-9标 （起讫桩号：K0+628.000～YK4+350.000）明洞施工三级技术交底 中交路桥建设有限公司 罗望至望谟段蔗香支线LWTJ-9标项目经理部 二〇一七年七月三十一日
罗望高速公路9标三级施工技术交底记录表
技术交底书 一、适用范围 本交底书适用于里平Ⅰ、Ⅱ号隧道洞口段明洞施工。 二、设计说明 明洞采用C30自密实钢筋混凝土，仰拱填充为C15混凝土；仰供及明洞衬砌厚度为60cm.钢筋型号主筋Φ20，间距为20cm，上下层间距为49cm，配筋Φ12，间距25cm，箍筋为Φ8，成梅花形布置。 三、施工工序与方法 1 施工程序 隧道明洞施工程序：施工准备→路堑开挖→边坡防护→地基处理→仰拱施工→仰拱回填→拱圈施工→防水层施工→明洞回填。 2施工准备 明洞开工前应按照设计做好洞门截水天沟，避免雨水对明洞边坡的冲刷。 开挖前准确对明洞路堑开口线进行放样，以避免边坡超欠挖造成的浪费。放样的同时测绘明洞实际开挖横断面，计算施工土石方量与设计方量核对。 3 明洞路堑开挖 明洞路堑开挖采取分层开挖，分层高度2-3米。施工中严格按照设计开挖，尤其是开挖尺寸和边坡坡度。 土质挖方采用挖掘机开挖，自卸汽车运输。开挖过程中及时检查开挖尺寸和边坡坡度，及时修整边坡，做到开挖一层边坡修整完成一层。 石质挖方采用钻机打眼爆破，挖掘机和装载机装车，自卸汽车运输。石方爆破采用松动爆破，靠近路基边坡一排眼应采用光面爆破或预裂爆破，做好爆破设计。施工过程中严格控制钻孔位置、深度、装药量起爆顺序等。分层开挖过程中及时休整好边坡，撬掉松动的岩石，确保安全。 明洞路堑开挖1-2层放样一次，尤其是最后一层严格控制开挖深度，避免超挖。土
明洞防排水及洞顶回填施工技术交底
技术交底书 技术交底书表格编号1310 项目名称 第页 共页交底编号 工程名称 设计文件图号 施工部位明洞防排水及洞顶回填施工 交底日期年月日 编制复核 技术交底内容： 详见《隧道明洞防排水及洞顶回填施工技术交底》。 附表及附图： 附图一、隧道明洞防排水设计图 附图二、隧道右线东洞口纵断面图 施工（管理）作业人员：（可另加附表）
隧道右线出口明洞防排水及洞顶回填施工技术交底 1、技术交底范围 本技术交底适用于隧道右线出口明洞防排水及洞顶回填施工。 2、设计情况 明洞防排水采用双层2.0mm厚防根系穿刺单面自粘式ECB防水板＋无纺布350g/m, 明洞两边墙脚外侧设置110HDPE纵向排水管各一道，纵向贯通，其纵坡与道路设计线一致，并与暗洞相连, 明洞环向Φ50mm软式透水盲管按间距5m一道设置。 洞顶回填衬砌两侧自下而上依次有: 1、明洞两侧拱脚埋设110HDPE纵向排水管各一道。 2、80cm厚碎石反滤层。 3、浆砌片石底层，砌筑至高度为5.6m时开始由洞身向外侧设置1:5的流水坡，并埋设Φ50mm软式透水盲管。 4、回填碎石土至洞顶上40cm。 5、50cm厚的粘土隔水层。 6、1m厚耕植土。 3、施工安排及准备工作 3.1施工准备 1. 明洞洞身基面处理：洞身表面有钢筋等凸出部分，先切断后用砂浆抹平，防止其刺破防水材料。表面不得有鼓包现象。 2、材料进场地及时进行报验，检验合格后方可进行加工，用于主体工程。 3.2资源配置计划
3.2.1人员配备 羊台山隧道明洞防排水及洞顶回填人员配置表 工种人数备注 全面负责现场的工序衔 管理人员 2 接、协调工作 负责现场施工安全，并 安全员 1 定期检查 质检员 1 负责现场施工质量检查 防水布的铺设，焊接。 其他作业人员10 回填土的夯实工作 合计14 3.3.2机械设备配备 羊台山隧道明洞防排水及洞顶回填设备配置表 机械名称单位数量备注 挖掘机台 1 装载机台 2 防水板焊接机台 2 小型蛙式夯实机台 2 4、施工方法 4.1防水板及土工布铺设 1、防水板采用2.0mm厚防根系穿刺单面自粘式ECB防水板双层布置。防水板之间的搭接缝的有效宽度不应小于15cm，且在搭接时应自上而下，依次
隧道换拱技术交底
————————————————————————————————作者：————————————————————————————————日期：
技术交底 承包单位沈海复线（漳州段）A5合同段中铁十七局集团有限公司项目经理部 被交底人隧道队伍编号 工程名称新店隧道换拱日期2011.12.3 施工技术负责人黄勇交底人 新店隧道换拱方案 1、工程概况 1.1、工程地质情况 新店隧道全长430m，左右洞呈分离布置，左洞ZK30+204—ZK30+652，长448米，右洞YK30+195—YK30+607，右线412米。新店隧道区属剥蚀区丘陵地貌，地表植被发育，地形起伏变化一般，山体较圆缓，天然山体坡度约15°-30°。进口处地面高程70-72m，出口处地面高程59-61m，进口段自然坡度15°-20°，出口段自然坡度20o-30o。明洞经设计变更后，右洞出口为YK30+593～YK30+625，左洞出口为ZK30+636～ZK30+645。 隧道右洞出口，开挖后边坡极不稳定。表层覆盖薄层的坡积粘性土，洞身处围岩以残坡积土-花岗岩风化层为主，球状风化现象发育。围岩呈碎、裂状松散结构，为软~极软岩，易坍塌，处理不当会出现大坍塌，侧壁经常小坍塌。同时大量孤石无序堆叠形成岩堆体，孤石间存在较大孔洞，对边仰坡稳定造成较大影响。勘察期间地下水埋深较深，但雨季施工可能出现淋雨状出水，单位出水量<10L/min.m。 隧道左洞出口，开挖后边坡极不稳定。表层覆盖2.2-7.9m的坡积粘性土，洞身处围岩以残积粘性土-砂土状强风化花岗岩为主，球状风化现象发育。围岩呈碎、裂状松散结构，为软~极软岩，易坍塌，处理不当会出现大坍塌，侧壁经常小坍塌。勘察期间地下水位高于洞顶，雨季施工可能出现淋雨状出水，单位出水量<10L/min.m。
XXXX隧道明洞技术交底 1 适用范围 本交底适用于用xxx隧道xx端洞口明洞工程。 2工程概况 xxxx隧道xx端洞口右线明洞长10m，起止里程K5+030～K5+040；左线明洞长8m，起止里程ZK5+032～Z K5+040。隧道洞门采用端墙式洞门。 明洞主拱圈、仰拱均采用C30钢筋混凝土，仰拱采用C15片石混凝土回填。明洞与暗洞交接处设置一道沉降缝，仰拱与与拱圈间设置纵向施工缝。 3 施工工艺流程 施工准备→仰拱开挖→基底处理→仰拱钢筋绑扎→仰拱、回填及边墙基础施工→立明洞内模（模板台车就位）→拱圈钢筋绑扎→立明洞外模→浇筑混凝土→混凝土养生→脱模→防水层施工→明洞回填施工→明洞验收 4 施工方法 4.1 施工准备 明洞开工前应按照设计做好洞门截水天沟和边仰坡，避免雨水对明洞边坡的冲刷。 开挖前准确对明洞仰拱开挖边线和中线进行放样，以避免超欠挖造成的浪费。放样的同时测绘明洞实际开挖横断面，计算施工土石方量与设计方量核对。 4.2 仰拱开挖 仰拱土方采用反铲开挖，自卸汽车运渣到指定地点。 石方采用松动爆破开挖，爆破后大块石渣及局部欠挖采用人工辟裂法破碎，反铲装渣，自卸汽车运渣到指定地点。 开挖过程中要严格控制开挖深度、开挖断面、隧道中线，避免超挖。土方开挖可预留20～30cm人工处理。 4.3 基底处理 明洞仰拱基础挖至设计标高后，核对地基承载力是否不小于设计要求的250KPa。 土质挖方到基地标高后清理浮土，实验室进行地基承载力试验，与设计图纸核对，地

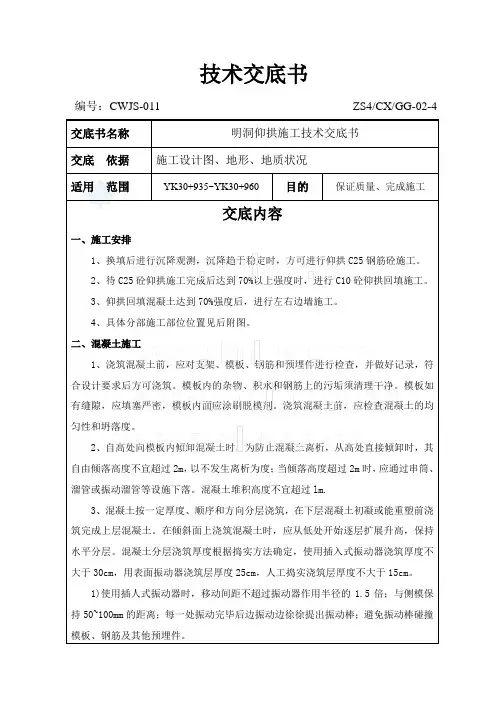

基承载力达到设计要求，对基地进行夯实，准备进行下道工序；如地基承载力不够，报业主、监理、设计单位变更设计，可采取浆片、砼换填等处理措施。 石质挖方到设计标高后清理浮渣，对进入到仰拱范围内的孤石进行小炮处理，经验收合格后进入下道工序。 4.4 仰拱施工 明洞开挖完成后应及时进行仰拱施工，避免雨水浸泡基坑。 (1) 仰拱钢筋加工、绑扎 仰拱钢筋在钢筋加工场加工，加工时注意按照规范要求错开钢筋搭接位置，保证搭接长度，钢筋存放在钢筋棚内或用防水布包严，防止锈蚀。 仰拱钢筋加工后运至现场绑扎，绑扎前对钢筋的位置进行放样；绑扎过程中严格控制钢筋位置、间距、保护层厚度、搭接焊缝长度和质量、钢筋绑扎点数量。 主筋与纵向钢筋间距均为20cm。内外层钢筋安装完毕后，进行φ8箍筋绑扎，箍筋绑扎在交叉点，按梅花型布置，间距为40cm，箍筋要勾在Φ22主筋上，箍筋与内外层钢筋连接处必须每点进行绑扎，箍筋弯钩均要朝向一边。主筋接长和拱圈主筋仰拱主筋间采用单面焊接，焊缝长度≥220mm。钢筋采用绑扎搭接或焊接时，相邻主筋搭接位置应错开，错开距离不应小于1000mm；同一受力钢筋的两个接头间的距离不应小于1500mm。 仰拱钢筋绑扎完成经验收合格后进行下道工序。 (2) 仰拱浇注 为了避免阻碍隧道运输线，仰拱施工时设移动栈桥，纵向长度结合栈桥长度和图纸对沉降缝的要求确定。浇注前应清除积水、杂物、虚渣等。 施工中主要控制结构尺寸、砼配比及砼振捣。 4.5 仰拱回填 仰拱完成后进行仰拱回填，为了减少工序可与仰拱砼浇注同时进行。先浇注仰拱砼，仰拱浇注完成调整配合比马上浇注上层填充。施工中注意施工要紧凑，保证仰拱砼浇注厚度；仰拱回填注意控制顶面高程，避免侵入路面结构层。 仰拱填充与隧道中心排水沟、检查井、横向引水管等构造物有直接关系，为此填充施工时，填充混凝土浇筑至横向引水管铺设底面需埋设好横向排水管再浇筑，隧道中心排水沟的沟槽和各种检查井应同时立模浇注。
**隧道进口明洞回填 施工技术交底 一、明洞工程概况： 隧道进口明洞为DK319+700～+800长度为100m，明洞开挖采用明挖法墙底开挖法施工。 二、施工工艺 1．浆砌片石回填 明洞线路左右侧内轨以下1.87m范围内采用M7.5浆砌片石回填。 ⑴、原材料及质量要求： 砌体工程的石料应质地坚硬，不易风化，无裂纹，表面污渍应清除。片石：形状不受限制，其中部厚度不小于15cm。用作镶面的片石宜表面平整、尺寸较大，边缘厚度不小于15cm。 ⑵、砂浆配合比 砂浆的配合比由试验室选定，现场按配料单进行控制。拌制的砂浆具有适当的流动性和良好的和易性，砂浆随伴随用，当运输过程或储存过程中发生离析、泌水现象时，砌筑前重新拌和。已凝结的砂浆不得使用。 ⑶、砌筑方法
砌筑砌体采用挤浆法分层分段砌筑。分段位置设置在伸缩缝或沉降缝处，两相邻段的砌筑高差不大于120cm，分层水平砌缝大致水平，各砌块的砌缝相互错开，砌缝饱满。保证做到石料不得无砂浆直接接触和干填片石后铺砂浆的作法，砌筑时石料的大面朝下,较宽的砌缝可用小石块挤塞,挤浆时用小锤敲打石料，将砌缝挤紧不得留有空隙。 ①、浆砌片石的砌缝不大于4cm，两层间的错缝不小于8cm。 ②、镶面片石的砌缝不大于3cm，两层之间的错缝不小于8cm。 ⑷、砌体的养护：砌筑完毕后应及时覆盖，经常洒水保持湿润，常温下养护期不小于7d。 2．明洞防水层（防水板）的铺设 明洞内轨以上铺设EVA防水板、线路左右墙角纵设￠80盲管。 ⑴、防水板施工 防水板采用1.5mmEVA防水板材。 ①、铺设防水板时，先铺设3cm厚M10砂浆保护层。防水板幅间的焊接采用自动双缝热熔焊接机按照预定的温度、速度焊接，单幅焊缝的有效焊缝宽度不小于15cm，焊缝强度不小于母材强度的70%。焊接后两条缝间留一条空气道，用空气检测器检测焊接质量，当压力表达到0.25MPa时暂停充气，保持15min，压力下降在10%以内，说明焊缝合格；如压力下降过快，说明有未焊好处，用肥皂水涂在焊缝上，有气泡的地方重新补焊，直到不漏气位置，防水板幅间的搭接宽度必须大于15cm。如发现防水板有破
隧道安全施工注意事项及应对措施 一、工程概况 本标段起止里程D2K77+166.53～D2K98+217.95，正线长21.051km。包括隧道17.071km/6座，特大桥1783.12延长米/3座，大桥156.5延长米/1座，中桥74.48延长米/1座，跨线桥52延长米/1座，涵洞273.36横延米/9座，路基2.001km。其中普棚1号隧道为全线重难点控制性工程，隧道全长13795m，设2座斜井分别长2120m、2010m，设1座平导长10000m。在隧道施工中出现普棚3号隧道换拱2次，普棚4号隧道换拱1次，普棚1号隧道出口出现安全事故，目前普棚3、4号隧道初支变形较大，需再次换拱。所以，隧道施工安全成为我们施工管理中需要进一步研究和管控的重点。 二、隧道开挖 1、开挖方法 一般采用三台阶七步开挖法和三台阶临时仰拱。施工中必须采用短台阶法施工，同一台阶两侧开挖必须错开至少3～4米，杜绝同一台阶的同一断面上出现同时开挖。施工中围岩发生变化即施工开挖方法需要变化时，应做好工艺转变的严格控制，尤其做好掌子面的封闭施工工作。 2、循环进尺和开挖步距 2.1严格控制各个台阶的循环进尺，滇西红层地质复杂多变隧道作为复杂围岩的直接体现。上台阶的单次开挖循环进尺控制在1～2榀拱架，中台阶及下台阶宜控制在2榀拱架以内。
2.2三台阶法施工每台阶长度应控制在5米以内。仰拱及二衬的步距无论Ⅳ级还是Ⅴ级都应按照统一指标进行控制，严格按照120号文执行，出现软弱围岩，采用单工序作业，仰拱紧跟下导，衬砌不大于45m。 3、开挖方式 普棚1号、4号隧道围岩相对较好应采用弱爆破，机械配合开挖；普棚3号围岩较差，采用人工配合机械开挖，杜绝使用大型机械设备一次开挖到位。由于强风化泥岩夹砂岩本身强度低抗扰动性较差，使用大型机械设备一次开挖至设计断面，大面积的扰动往往出现超挖、损坏钢架等。施工中应预留一定的开挖断面（一般为预留20～30cm），后期由人工进行修面开挖至标准断面。 三台阶七步开挖施工图示 4、控制超挖，杜绝支护缺陷
庙山隧道梯形偏压斜交套拱技术交底庙山隧道进出口均位于斜坡地带，洞口均浅埋偏压，为减少边仰坡的开挖高度，采用成洞面与隧道轴线成65度斜交套拱方案进洞。套拱斜交均设计为梯形，进洞开挖按正交断面进行，无围岩一侧利用套拱壁作虚拟岩壁，初期支护钢支撑采用正交布置，并及时喷射砼。隧道超前长管棚采用F1-3预支护。 1、偏压耳墙施工及套拱基础施工 耳墙及套拱基础在浇筑前须务实地基，要求耳墙及套拱基础坐落于新鲜稳固的岩面上，且基地承载力不小于0.30MPa，埋置深度可视地形及地质情况可适当调整。首先进行施工放样→开挖基坑→地基承载力实验（合格后方可进行下步施工程序）→低模板支护→底层钢筋绑扎→导向管安装及固定→上层钢筋绑扎→浇筑砼。 2、导向管的方向的确定及焊接 如c图所示，导向管的方向由超前钢管两端A，B决定，A为外露端，B为入岩端，A点桩号（进出口左右线桩号）事先确定， B点桩号通过钢管弦长与弧的交点确定，经计算进出口左右线B点桩号分别，由A，B 两点桩号可计算出A，B两点坐标，由A，B两点坐标计算出方位角决定方向。方向确定好后通过放样定出第一根导向管的位置（一般定拱顶那根），然后将该根导向管由Φ25固定刚劲双面焊接在套拱底层横向钢筋上焊接长度大于5d，其它导向管按设计的管与管间50cm间距跟第一根平行布置，随后固定在底层钢筋上。
3、护拱砼制作 导向管焊接好后即可着手制作护拱C25砼 a、架模 制作护拱砼需架设底模、堵头模及背模，底模及堵头模采用木板订白铁皮，背模采用木板，模板的固定采用I20b钢支撑做临时支护，安装底层模板，绑扎衬砌钢筋及安装导向管，利用套拱底层钢筋，通过吊、拉、夹、顶等的方法将模板固定牢固，模板固定好后涂上脱模剂，并对模与模之间的夹缝缝严，保证不漏浆。 b、砼的浇筑、养生 模板装好后，采用泵送砼浇筑C25砼，浇筑时左右两边应对称浇筑（背模的架设边浇筑砼边架设），并及时振捣（快插慢拔），以保证砼的密实性，有关砼的浇筑严格遵守砼规程办理。护拱浇筑完毕应对护拱定期养生。 4、钻孔、
施工技术交底书 单位: 编号：第1页共1页
内容: 洞口及明洞开挖技术交底 土石方施工前先进行边、仰坡放线，再开挖并施作洞口边仰坡截水沟, 以截排地表水，截水天沟开挖线距倾坡边缘不小于5m，沟底纵坡不小于 3 %。，排水沟与路基排水系统相衔接。 1）明洞及仰坡开挖由外向里，从上而下分台阶、分层分段开挖，分层 分段支护。根据地形条件，土方和强风化岩采用挖掘机挖装，人工配合清理边仰坡开挖面，局部陡坡地带采用人工开挖，石方采用浅孔台阶钻爆法开挖，明挖梯段边坡外预留1?1.2m光爆层，钻孔采用YTP-28风动凿岩机钻孔，采用毫秒微差线型爆破技术，“一”型起爆。槽挖梯段根据地形条 件取2?4m , “V”形起爆，两侧边坡及基底面以上各预留1?1.2m光爆层。开挖形成的坡面按设计及时进行封闭防护，避免长时间暴露造成坡面坍塌。 2）明洞开挖与仰坡开挖同步进行。挖到设计标高后，及时清理基底, 检验基底地质和承载力情况，并按设计要求进行地基处理，经监理工程师检查，合格后即可施工明洞钢筋混凝土。
施工技术交底书 单位: 编号：第1页共1页 内容: 边、仰坡支护技术交底 为保证施工期间边、仰坡的稳定性，对边、仰坡采用喷锚挂网防护边、 仰坡喷锚跟随边、仰坡开挖自上而下分次进行，每次支护的高度为2-3米。 1）锚杆：①22砂浆锚杆、长度3.5m，间距1.0 x i.0m，梅花型布置。 锚杆布置通过拉尺定位，锚杆钻机打眼，并采用高压风吹洗钻孔，安设锚 杆，采用灌浆泵进行压力注浆。 2）挂网施工：锚杆施工结束后，进行挂网施工。?6钢筋网，网距0.15 X0.15m。 3）喷射混凝土施工：边、仰坡松（浮）石清理干净后，用混凝土喷射 机对边、仰坡进行喷射混凝土施工。喷射混凝土配合比按试验配合比进行, 速凝剂掺量为水泥含量的4%，混凝土标号为C20，喷射砼厚10cm 。
隧道施工技术交底 一、工程概况 PDSYSG-6合同段起点桩号YK52+300，终点桩号YK56+900,共设隧道1.5座，其中大寨塬特长隧道1889.5m/0.5座，丰收隧道357m/1座。 大寨塬隧道为分离式隧道，右线起讫桩号为YK52+300～YK54+179，纵坡及坡长为-1.54％/3890m，全长1879m，左线起讫桩号为ZK52+300～ZK54+200，纵坡及坡长为-1.533％/3890m，全长1900m，隧道最大埋深180m；隧道大部分位于直线段上，右线出口端位于R-900m的平曲线上，左线出口端位于R-800m的平曲线上，右线设置明洞29m，左线设置明洞42m，全部为V级围岩。 丰收隧道为分离式隧道，右线起讫桩号为YK56+336～YK56+830，纵坡及坡长为-2.5％/880m，全长494m，左线起讫桩号为ZK56+600～ZK56+820，纵坡及坡长为-2.5％/880m，全长220m，隧道最大埋深65m；右位于R-1800m的平曲线上，左线位于直线上，右线设置明洞18m，左线设置明洞16.5m，全部为V级围岩。洞口段存在偏压，安全进洞为施工重点。 二、工程管理目标 （1）安全目标：以创建安全生产“平安工地”为目标，杜绝安全特别重大、重大、大事故，杜绝死亡事故，防止一般事故的发生，消灭一切责任事故，确保施工作业人员生命财产不受损害。 （2）质量目标：确保工程达到国家及交通部现行的施工质量验收标准，并满足按设计速度开通的要求，杜绝施工质量责任事故的发生，确保对完工隧道的质量自检率达到100%，满足创优规划要求，争创飞天金奖。 （3）工期目标： 大寨塬隧道：计划工期：2017.3.01-2018.12.31； 丰收隧道：计划工期：2017.5.01-2018.4.30。
新建黔张常铁路QZCZQ-9标段隧道施工技术交底书 交底： 审核： 接底： 中铁二十一局集团黔张常铁路 QZCZQ-9标段第二项目经理部 二0一五年四月 1
目录 1 工程概况 (3) 1．1 工程简介 (3) 1.2设计概况 (2) 2 隧道工程 (4) 2.1隧道开挖技术要求 (4) 2.1.1 隧道开挖施工 (4) 2.2喷射混凝土施工技术要求 (13) 2.3锚杆施工技术要求 (19) 2.4钢筋网施工技术要求 (21) 2.5钢架施工技术要求 (23) 2.6管棚施工技术要求 (27) 2.7超前小导管施工技术要求 (31) 2.8二次衬砌施工技术要求 (34) 2.9 仰拱、仰拱填充施工工艺 (45) 2.10隧道防排水施工技术要求 (47) 2.11斜井进正洞挑顶施工技术要求 (56) 3 .需注意的事项 (63) 2
黔张常铁路QZCZQ-9标段 施工技术交底 1 工程概况 1．1 工程简介 新建黔江至张家界至常德铁路,其中QZCZQ-9标段第二项目经理部起于DK271＋245终于DK282＋042.22，正线长10.997公里。本工程主要施工内容包括车站1座，桥梁3129.11延米/10座，隧道4155.65延米/3座，双块式无砟道床2398.7米，路基全长3502.2米等。 1.2设计概况 本标段由中铁第一勘察设计院集团有限公司负责勘察设计，本线路按I级双线铁路、最高时速200km/h线路标准设计。主要工程为：本标段路基全长3502.2米；共有大中桥1座714.6米，大桥9座，涵洞8处；共有隧道3座4155.65米，分别为彭家寨隧道（2423.7m）、落家坪隧道（518.85m）、吴家岭隧道（1213.1m）。主要设计技术标准如下：（1）铁路等级：Ⅰ级； （2）正线数目：双线； （3）路段旅客列车设计行车最高速度：200km/h； （4）线间距：5m； （5）最小曲线半径：一般地段3500m，困难地段2800m； （6）限制坡度：18.5‰； （7）牵引种类：电力； （8）机车类型：货机：HXD系列；客运：动车组、SS7E； （9）牵引定数：4000t； （10）到发线有效长度：850m，双机地段880m； （11）闭塞类型：自动闭塞； （12）建筑限界：新建时速200公里客货共线铁路建筑限界。 3
Companies want to improve production, safety is the top priority. The occurrence of unsafe accidents must be stifled in the cradle. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 隧道明洞开挖安全技术交底 (2021新版)

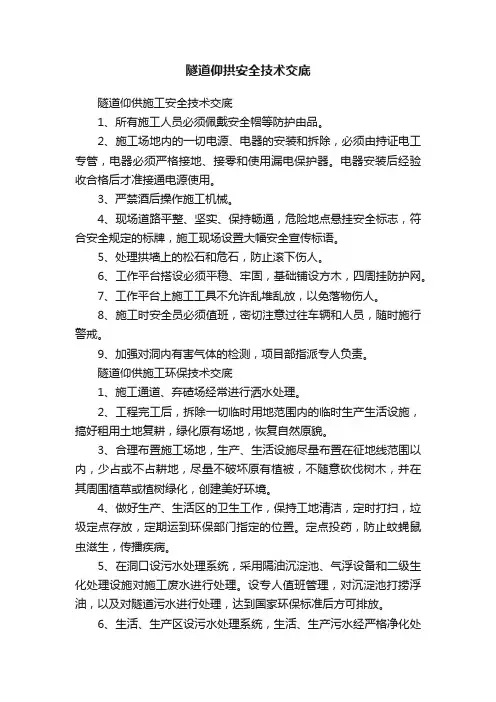

隧道明洞开挖安全技术交底(2021新版)导语：企业想要提高生产，安全问题就是重中之重。如果不具备安全管理条件，企业生产就不能顺利进行。想要企业顺利生产，就要不断更新安全技术，把不安全事故的发生扼杀在摇篮中。 一、洞口工程 1.洞口的路基及边、仰坡断面应自上而下分层开挖，分层支护，严禁掏底开挖及上下重叠作业。雨雪天气禁止明洞及边仰坡开挖。边坡开挖前应按要求做好截排水设施。洞门口土石方应结合底层稳定程度、施工季节和隧道施工方法进行。 2.边、仰坡以上山坡松动危石应在开工前清除干净，施工中经常检查，特别是雨雪过后，发现松动危石立即清除。 3.爆破后应将边、仰坡上的松动危石清除干净后，方可继续施工。地质条件较差时，应采取临时加固措施。 4.端墙处的土石方开挖后，对松动岩层应进行支护。 5.起拱线以上的端墙施工应设安全网，防止人员、工具、材料坠落。工作平台应搭设牢固，设有扶手、栏杆。脚手架不得妨碍车辆通行。 6.在边坡喷射砼前，先清理防护岩面杂物，清除浮石及松动的岩
石；用高压水冲洗坡面，并使岩面保持一定的湿度。 7.在岩面上确定排水孔位，采用风动凿岩机进行钻孔，钻孔完毕后，将孔内岩粉送风吹干净，安装排水管。埋设控制喷射砼厚度的标志，铺设钢筋网或土工格栅，并与锚杆联接牢固，其与岩面的间隙控制在规定值内。最后进行喷射砼施工。 8.洞口开挖及支护前，应先清理洞口上方及侧方可能滑塌的表土，灌木及危石，疏通流水沟渠，排出积水。 9.处于陡峭、高边坡的洞口应增设安全棚、安全栏栅或安全网，危险地段应采取加固措施。 10.采用大管棚、抗滑桩等措施进行洞口地层加固时，管棚钢管吊装及施用时应遵守起吊安全规程；抗滑桩施工时应采取防护措施，加强通风，防止坠物伤人。 11.洞口开挖作业区应设置防护栏杆及防护网，在高于2米的边坡及基坑作业时，应采取安全措施，并有人进行安全防护，围岩较差时采取加固措施。 二、明洞开挖 1.明洞开挖避开雨天施工，施工时应加强对山体稳定情况进行监测检查。
机、电焊机、发电机、振捣棒等。 3、人员准备：技术员、安全员、电焊工、钳工等。 四、施工工艺
工程名称延崇高速工程交底日期2017.8.24 施工单位北京住总集团有限责任公司延崇高 速06标项目经理部 分项工程名称 交底提要套拱施工技术交底 交底内容： 施工流程：测量放线→开挖套拱环形槽→安装套拱内拱架→定位导向管→模板施工→混凝土浇筑→模板拆除、养护。 1、测量放线 套拱施工前，先进行测量放线。根据图纸中提供数据准确放样出套拱外轮廓、拱脚标高位置、中线位置。 2、开挖套拱基础 套拱基出尺寸2×1×1.8m，采用机械开挖至距离套拱基出底20cm，基底由人工开挖修整。套拱两侧基础开挖2.5×1×2.8m(具体尺寸可根据现场调整，考虑侧面模板支设距离)。开挖完成后对基底夯实，确保基底承载力。 图1 套拱基础平面图 3、格栅加工 套拱格栅采取I20b工字钢，每榀工字钢分5节拼装，其中两节直节为套拱
工程名称延崇高速工程交底日期2017.8.24 施工单位北京住总集团有限责任公司延崇高 速06标项目经理部 分项工程名称 交底提要套拱施工技术交底 交底内容： 基出支座，3节弧形为拱部。连接板220×220×10钢板，连接板两侧设置80×80×10角钢加强肋板，格栅连接采取M22×70螺栓连接。 图2 套拱断面图 图3 拱架节点图
